【Linux网络编程】数据链路层 高级IO模型

一、数据链路层：

IP层解决在公网中的不同主机之间的数据交付问题，本次所讲的数据链路层所解决的就是在同一个局域网中，直接相连的主机（不仅仅是电脑和电脑直接，也可是电脑和路由器之间）之间的，进行数据交付的问题

Mac地址：区分在同一个局域网中，区分特定主机的地址
Mac帧：带着Mac地址的数据包

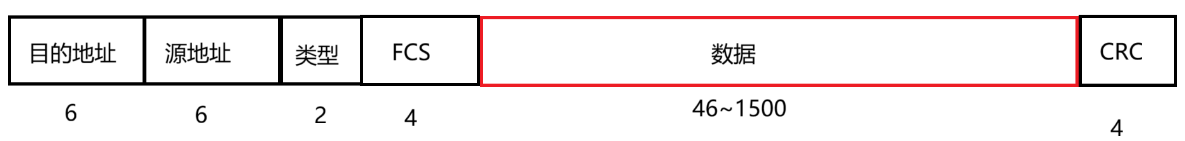

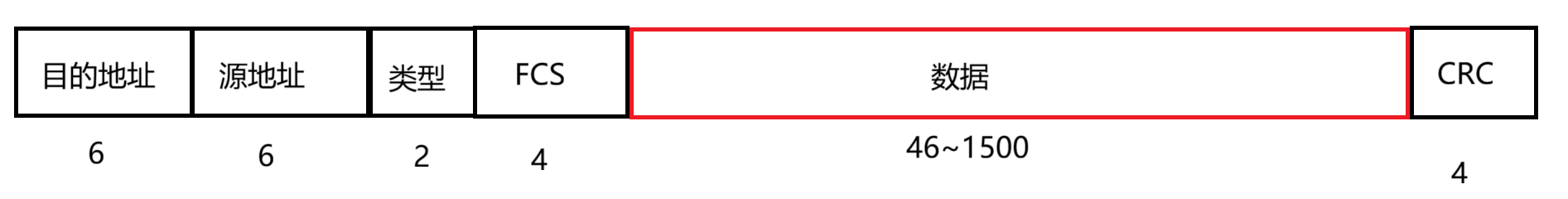

1、数据链路层报文解析：

对于一个协议，那么理解这个协议需要理解两点重要的

1. 如何进行解包
2. 如何进行分用

如何解包：
定长报文，当数据链路层得到一个报文后，直接读取前面的字节数量就能够直接得到报头了，然后就能够直接进行报文和有效载荷的分离了

如何分用：
当读到报头后，在报头中有一个字段叫做类型，通过这个类型进行分用，判断是何种，比如说：0800就是IP数据包，0806就是ARP请求/应答，8035就是RARP请求/应答

2、局域网通信：

每台主机在局域网上都要有自己唯一的一个标识

当老师在讲台上进行讲话的时候，对下面的人说：张三，你怎么没交作业，此时是所有人都会听到这个信息，拿到这个报文，然后进行报头的比对发现说的不是我，就将整个报文的丢弃，但是张三进行报文解析的时候发现讲的就是我，那么就会做出反应，就会对老师说：我昨天给你了啊，那么之后老师就会给予回应而不是别人，但是别人会听到张三的回答，但是并不会对其进行反应，因为张三是对老师进行回答的

如上这种向当前局域网所有主机发送消息，但是会进行比对主机这种局域网通信就是以太网通信，所以说：局域网通信的过程，其实是有很多吃瓜群众的

数据碰撞

如果在一个局域网中有多个主机在进行发送数据，那么就会在这个局域网中进行数据碰撞，这样其中的光电信号，波信号就会混乱了，就会导致接收的数据出现问题

但是一个主机怎么知道什么时候会发生数据碰撞呢？当在一个教室里面进行讲话，我自己也会听到我自己的声音的，所以一个主机将数据发出了后也会收到自己的数据的，那么就能够知道当前局域网有没有发生数据碰撞

在系统中有发送主机都要执行的碰撞避免的算法，这个算法是由以太网的驱动程序自己定的，当发生了数据碰撞后，就延迟发送，错峰发送

正确看待局域网：

局域网内的数据是能够直接通信的

任何主机都可以向局域网里发消息，但任何一时刻只允许一台主机向一个局域网中发送消息，所以局域网是所有主机的共享资源，所以要保证所有主机在使用这个共享资源的互斥访问，这个操作并不是通过加锁完成的，是一旦发生错误，就重新发送资源，相当于这个主机在发送资源的时候没有其他主机使用这个网络资源，出问题再说，所以局域网可以看做多台主机共享的临界资源

交换机：

交换机是一种用于连接多台设备，并让它们在局域网内高速交换数据的网络硬件，交换机将局域网一分为二，然后当左侧发生碰撞后，交换机能够检测到发生了碰撞，此时就拦截左边的数据继续往右传播，所以就不会影响右边了，此时右边还是能够进行数据的转发的，所以交换机能够：划分碰撞域，减少局域网碰撞

3、MSS与MTU：

• MTU（最大传输单元）
  层级：工作在数据链路层，针对的是数据帧
  定义：指数据链路层帧结构中，数据部分（即封装的网络层数据包）的最大字节数，不包含链路层自身的头部（如以太网头部 14 字节、CRC 校验 4 字节）
  以太网：默认 MTU=1500 字节

• MSS（最大分段大小）
  层级：工作在传输层（仅 TCP 协议使用，UDP 不涉及），针对的是TCP 分段
  定义：指 TCP 分段中，应用数据部分的最大字节数，不包含TCP头部（通常 20 字节，若带选项则更多）和IP头部（通常 20 字节，若带选项则更多）
  核心作用：TCP 通过MSS限制单个分段的应用数据大小，确保封装后的IP数据包不超过底层链路的MTU（避免 IP 分片，减少网络开销）

计算示例：
假设 IP 头部和 TCP 头部均为最小长度（无选项，各20字节），则：MSS = MTU - IP头部长度（默认20）- TCP头部长度（默认20），以最常见的以太网 MTU=1500 为例：MSS = 1500 - 20 - 20 = 1460字节这也是互联网中TCP连接的默认MSS值

4、ARP协议：

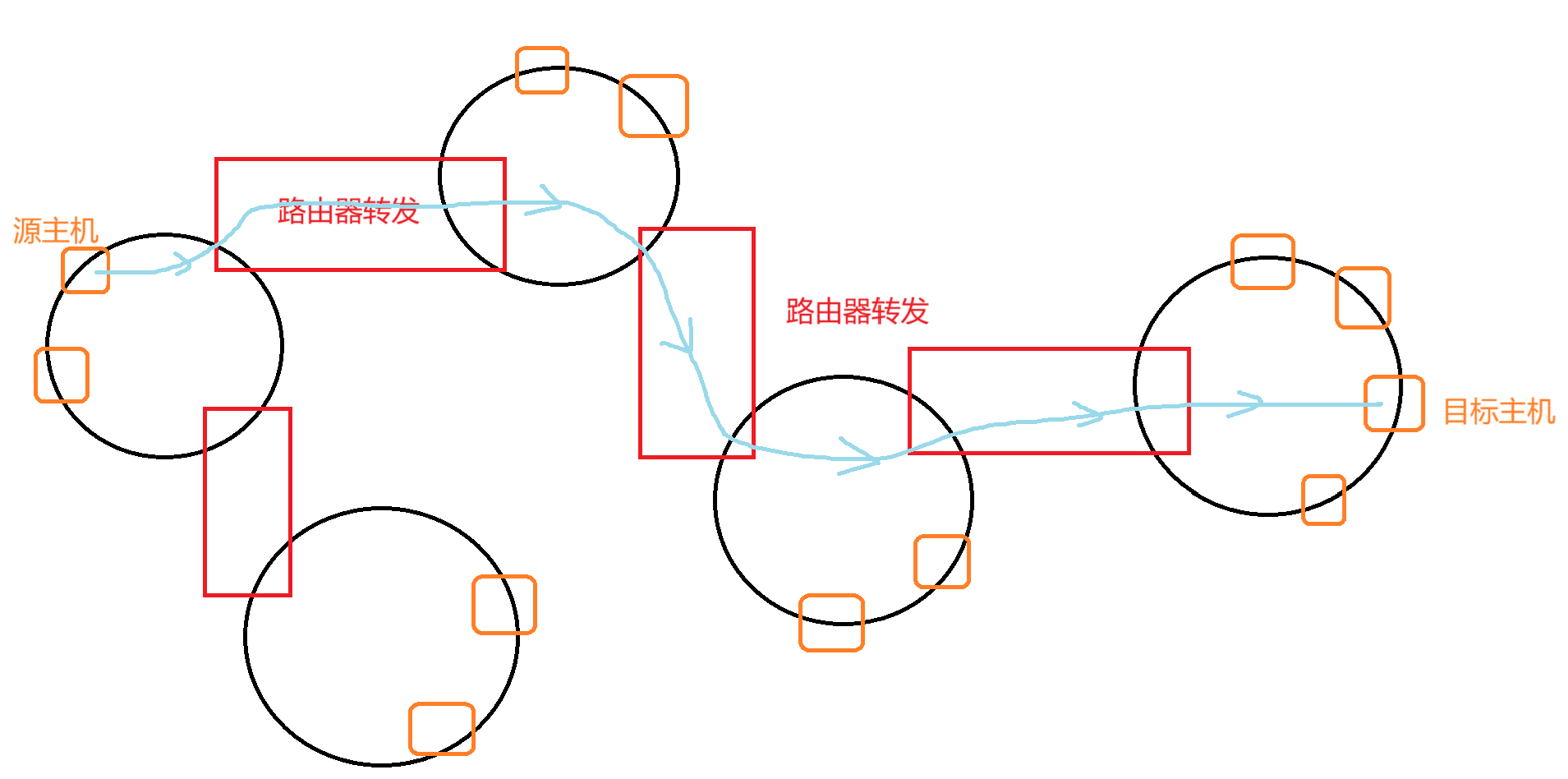

在之前的学习中，我们了解到了：所谓的数据发送到网络，本质上是通过无数个子网实现的，在发送报文中，通过子网进行跳跃到路由器中，然后路由器在网络层根据ipdst判断是不是在当前局域网的，如果不是就重新封包（此时ipsrc被更改为当前路由器的ip）然后继续路由，直到交到路由器的目标主机所在的同一个局域网

当目标主机所在的局域网中的路由器拿到报文后，在网络层发现目标主机是和我在同一个局域网的，那么路由器重新封装Mac帧，然后在局域网中进行广播，接着就是局域网的通信原理了

但是此时有个问题：在填目的地址的时候，路由器怎么知道目标主机的Mac地址呢？——此时就轮到arp协议登场了

ARP：在 TCP/IP 协议中，数据包的传输需要知道目标主机的 MAC 地址，而 IP 地址只是逻辑地址，不能直接用于数据包的传输。ARP 协议在网络层和数据链路层之间起着桥梁作用，确保数据包能够正确地传输到目标主机

工作原理：

当主机A要向主机B发送数据时，会先查看本地的ARP缓存表，看是否有主机B的IP地址对应的MAC地址。如果有，就直接使用该MAC地址进行数据封装和发送；如果没有，主机 A 会发送一个ARP请求广播包，该报文中包含源主机A的MAC地址和IP地址，以及目标主机B的IP地址，目的MAC地址为全F为广播，局域网上的所有主机都会收到该ARP请求，只有主机B会匹配自己的IP地址，然后将自己的MAC地址封装在ARP响应报文中，以单播方式发送给主机A。主机A收到ARP响应后，会将主机B的IP地址和MAC地址添加到自己的ARR缓存表中，以便后续通信

ARP报头解析：

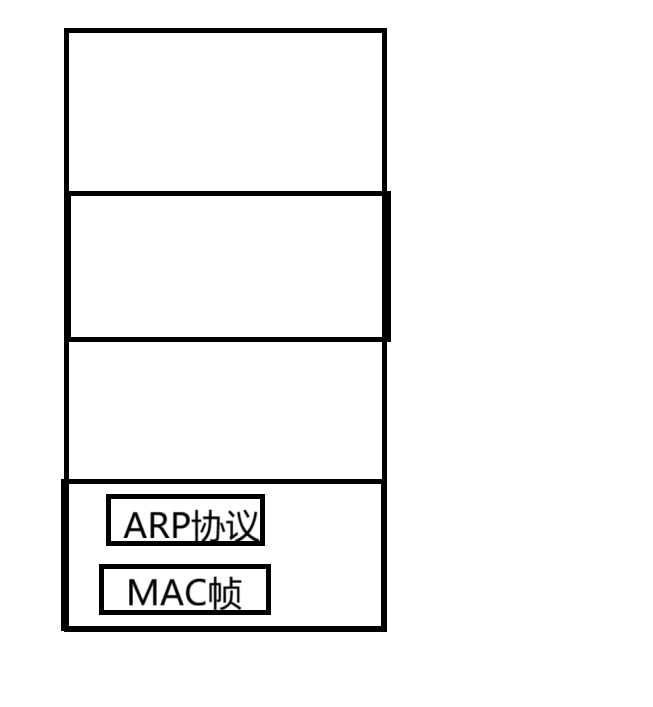

ARP协议是属于MAC帧上层的，但是是归属到数据链路层的

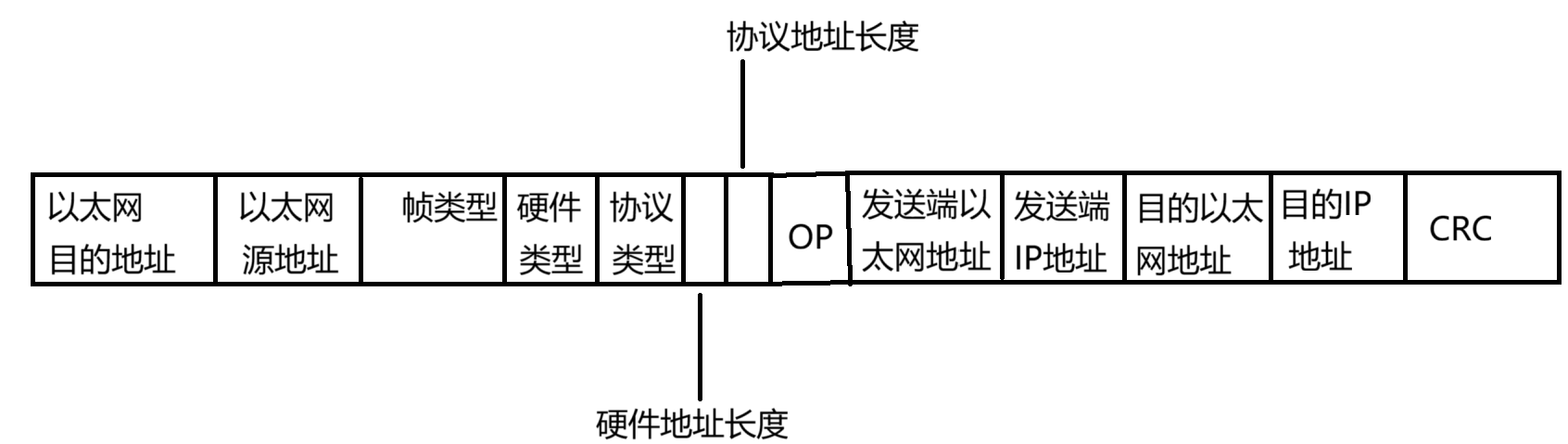

报头解析：

• 硬件类型指链路层网络类型，1为以太网
• 协议类型指要转换的地址类型，0x0800为IP地址
• 硬件地址长度对于以太网地址为6字节
• 协议地址长度对于和IP地址为4字节
• op字段为1表示ARP请求,op字段为2表示ARP应答
• 发送端和目的就是我们的路由器和目标主机

模拟一次ARP协议：

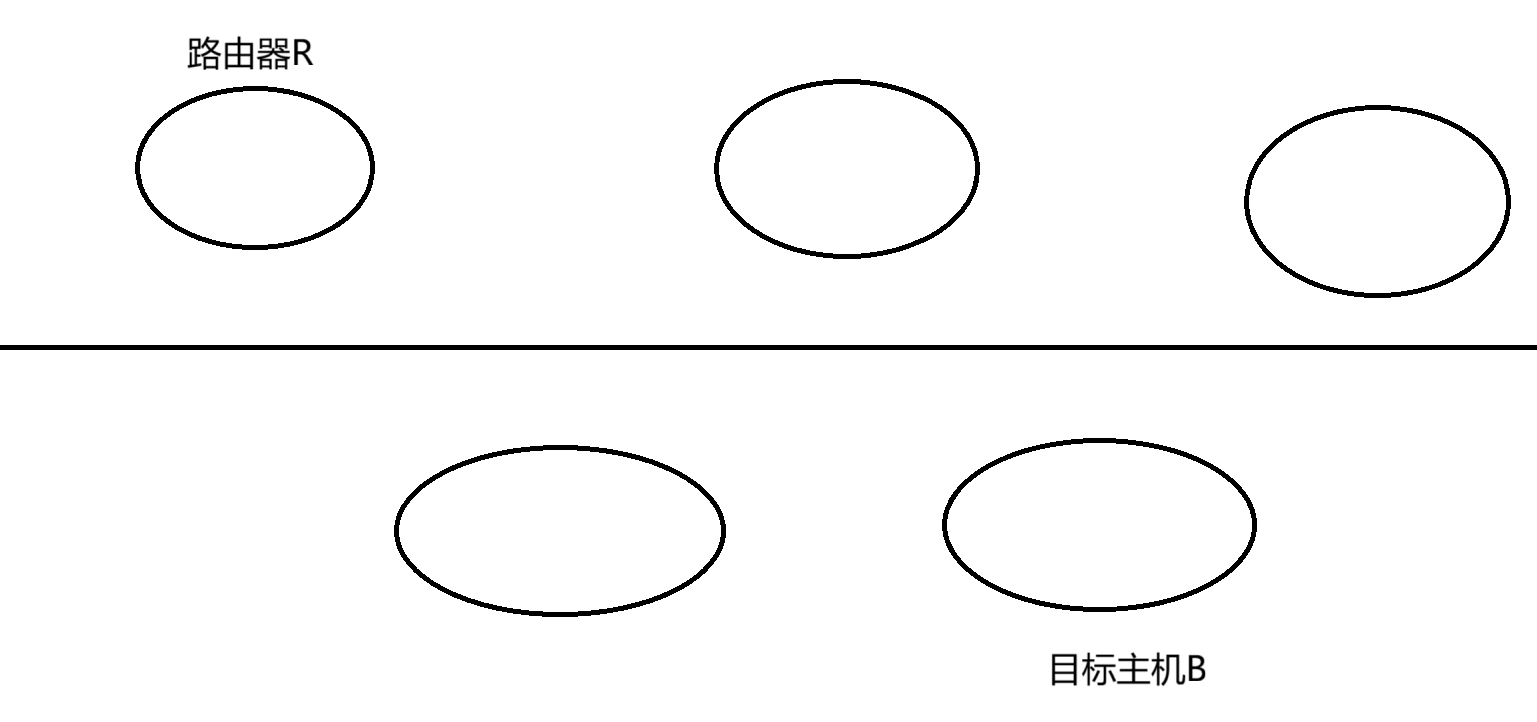

首先，当路由器R接收到了别的路由器跳转来的报文，然后进行解析，此时比对报文中的目的IP地址，发现目的IP地址的网络号是当前子网，那么就证明要找的主机B就在当前子网，此时在本地的ARP缓存表进行查看，发现没有，那么就会进行一次广播：

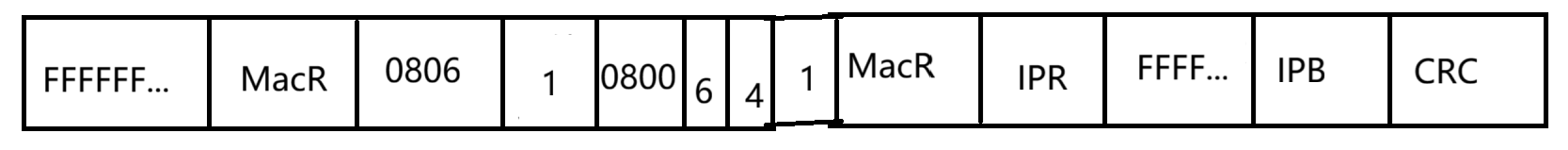

前三个是按照数据链路层的报文来填写，当后面的数据填完后再添加前面三个Mac帧

目的地址不知道填全F表示广播
原地址填写当前路由器的Mac地址
帧类型填写0806表示ARP请求

硬件类型填1，表示以太网
协议类型是IP地址转化为MAC地址，所以填0800
硬件长度就是6，协议地址长度就是4
然后OP字段是1
发送端的以太网地址是谁呢? 就是MacR
发送端的IP地址就是IPR
目的以太网地址不知道，填写广播为全F
目的IP就是IPB

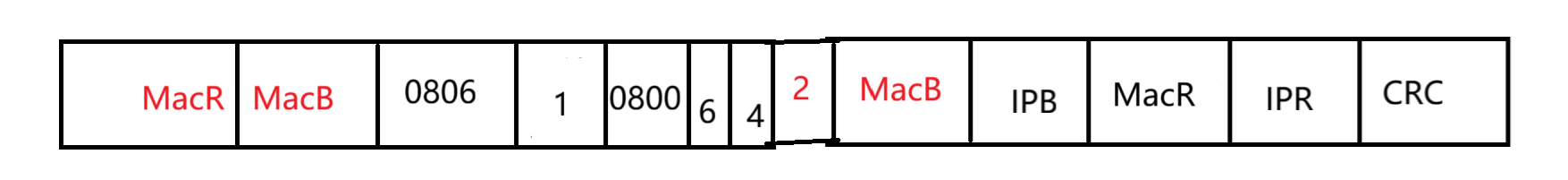

填写完后就在局域网中进行广播，此时每台主机都会收到当前报文，在数据链路层中收到后，查看帧类型，发现是0806为ARP报文后向上交付给ARP层，接着查看OP字段，发现是1是请求，此时在看IP地址，发现如果不是当前IP，就将报文丢弃，如果是当前IP，如这里的主机B，就进行应答：（此时就会将自己的Mac地址返回）

之后就将这个报文定向发送给路由器，这样当路由器拿到当前报文后，就能够拿到MacB的Mac地址了

在ARP的过程中，收到的任何ARP报文，都是先看OP，OP决定了ARP的类型：请求或者应答，如果是请求，我们看的是目的MAC地址和目的IP；如果是应答，我们看的是发送端的MAC地址和发送端的IP，看看这两个是否相等

主机的mac地址和ip地址，会被主机临时缓存起来

1. ARP只有在缓存失效的时候，才会进行
2. 我可以通过我的IP和子网掩码，得到我的网络号，然后拼接IP地址，ping所有的主机，得到所有主机的IP和mac
3. 如果我收到多次同样的arp应等我会以最新的为准

5、其他重要协议或技术

DNS：

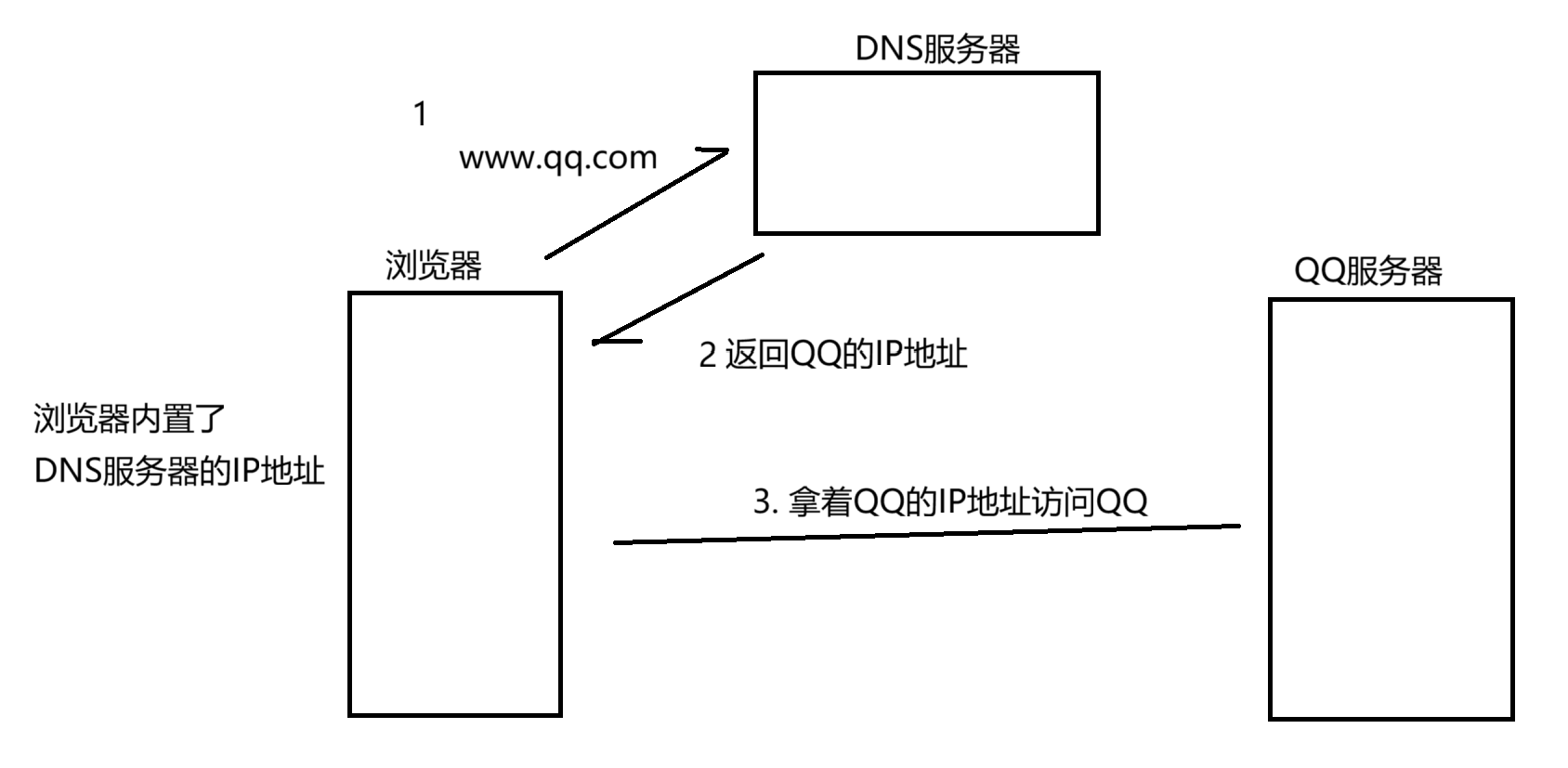

这是域名解析服务：我们访问网站本质上是通过一串数字访问的，但是这样不方便访问，那么就有了域名，自然也就有了域名解析服务，这就叫做DNS

域名：

这里以www.baidu.com为例：
.com：一级域名，表示一个企业域名，同级的还有“net”(网络提供商)，“org”(非盈利组织)等
baidu：二级域名一般都叫做公司名
www：习惯用法，可以不写

有个经典面试题：
当在浏览器中输入一个URL后按回车会发生什么

1. 输入 URL ——>浏览器解析 URL 并校验；
2. DNS 解析 ——>域名转 IP 地址；
3. TCP 三次握手 ——>建立可靠连接；
4. 进行协商加密
5. 发送 HTTP 请求 ——>浏览器向服务器要资源；
6. 服务器处理 ——>返回 HTTP 响应（如 HTML）；
7. 浏览器渲染 ——>解析 HTML/CSS/JS，生成可视化页面；
8. 网络四层的作用

以上是粗略地进行讲解，还需要一个步骤一个步骤更细分

ICMP：

这是网络层的协议：主要是用来确认报文是否丢失，是在IP协议之上的，当存在ICMP协议的时候，如果主机A发送数据给主机B，但是数据不可达，那么路由器就会返回给主机A一条信息，告诉我们信息不可达

作用：

确认IP包是否成功到达目标地址
通知在发送过程中IP包被丢弃的原因
ICMP也是基于IP协议工作的.但是它并不是传输层的功能,因此人们仍然把它归结为网络层协议
ICMP只能搭配IPv4使用，如果是IPv6的情况下,需要是用ICMPv6

其中，网络命令ping就是基于ICMP的，不光能验证网络的连通性，同时也会统计响应时间和TTL

这里也有一个面试题：
telnet对应的端口号是23，ssh 对应的端口号是22，那么ping对应的端口号是多少呢？
ping 命令基于ICMP，是在网络层，而端口号是传输层的内容，在 ICMP 中根本就不关注端口号这样的信息，所以 ping 根本没有端口号，ping 命令实际是绕过了传输层的直接访问底层 ICMP 协议的一种做法

NATPT：

在理解这个之前首先要知道什么是NAT技术，这部分在上一章IP协议中有讲到IP协议

但是还有一点未讲到：
当公网返回私网报文的时候，此时肯定会有很多报文，这些响应报文的目的IP都是当前路由器的WAN口IP，我们怎么将这些报文和那些主机对应起来呢？

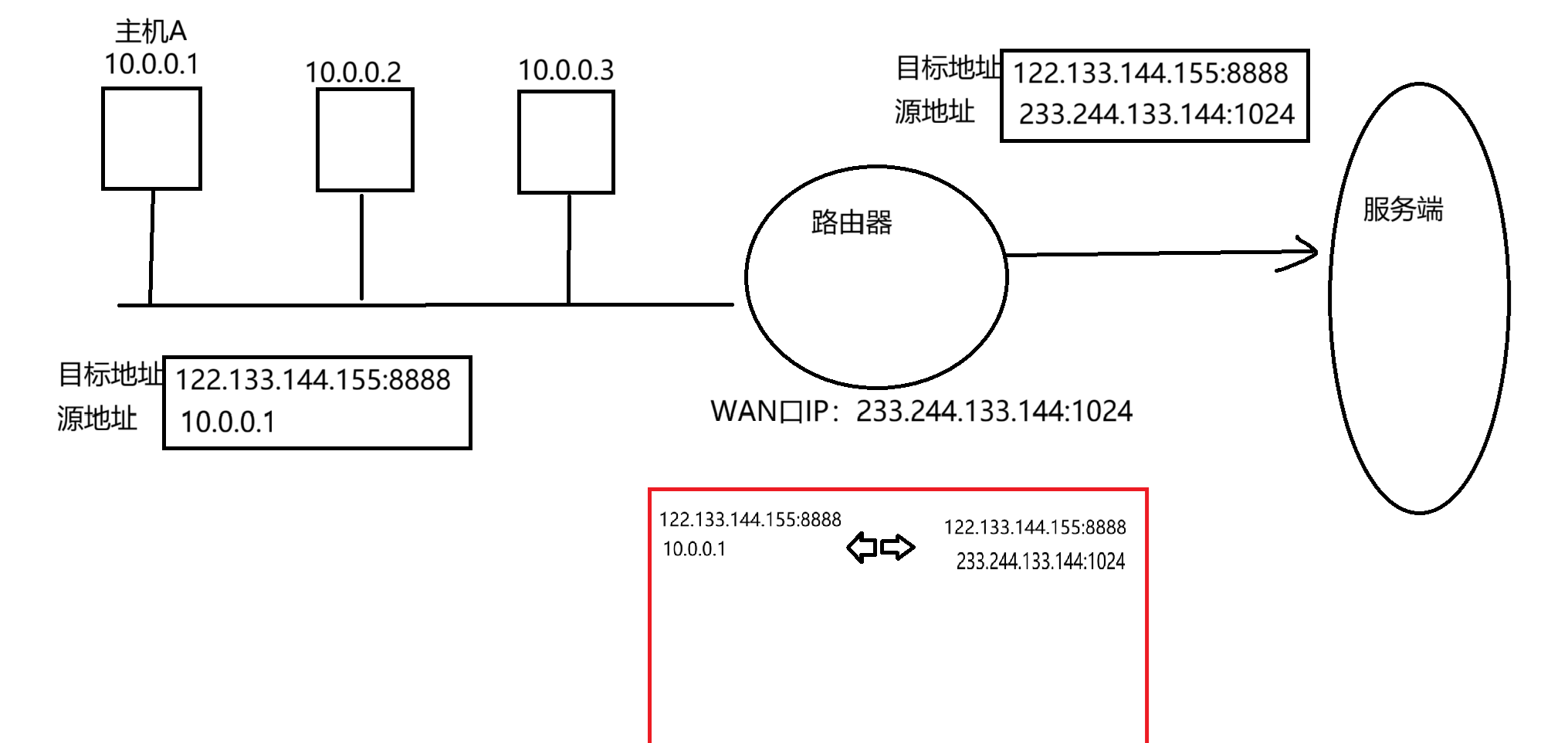

在路由器中有一张表，叫做NAT转换表：当有报文转发出去的时候，会将内网中的源主机的IP和端口，目标主机的IP和端口和路由器的WAN口IP和端口，目标主机的IP和端口进行映射形成KV式的哈希表

因为IP和端口号的唯一性，所以这个映射是唯一的，并且即使主机B也发送报文，那么映射后的WAN口IP的端口号一定是不一样的，这样就能够保证映射的唯一性

NAT在替换的时候，不仅仅会替换IP，也会替换端口号，这样就保证了映射表中的键值对是双向的，即映射双方互为键值，所以，当数据回来的时候，我们的数据就知道是给哪个目的IP，哪个目的端口号，去查键值对，就能锁定内网当中的目标主机了

代理服务器：

代理服务器的功能就是代理网络用户去取得网络信息，代理服务器又分为正向代理和反向代理

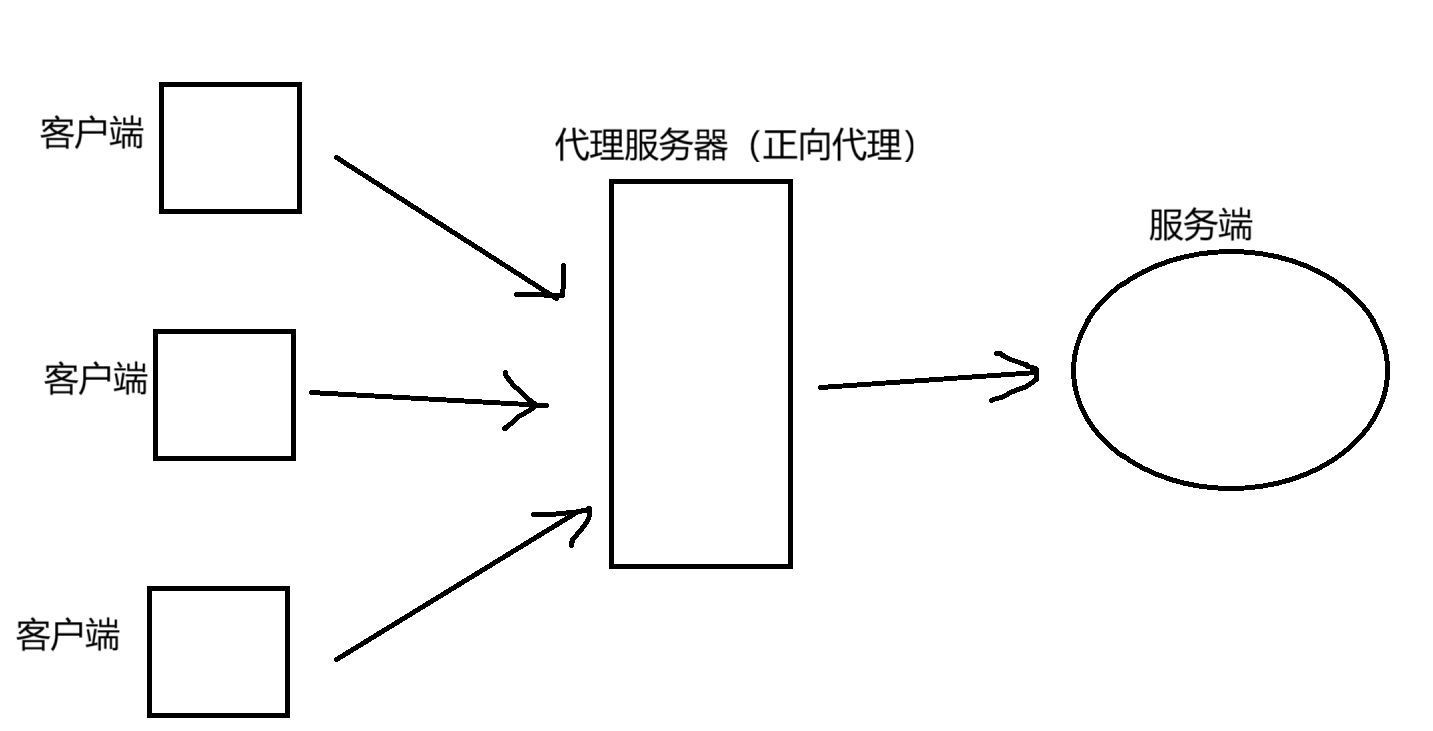

正向代理：
客户端并不直接访问目标服务器，而是先访问代理服务器，由代理服务器代替客户端去访问对应的目标服务器，并将目标服务器的响应结果返回给客户端
当多台主机都要访问外网的同一个资源，那么正向代理服务器就可以将对应的资源缓存到本地，此时当其他主机要访问该资源时，直接在正向代理服务器就可以获取，而不需要再次进行外网访问

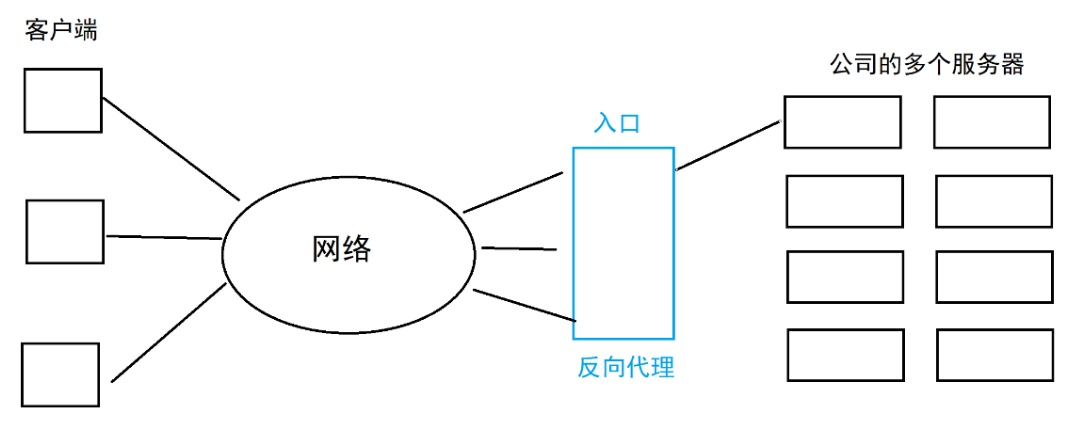

反向代理：

当反向代理服务器收到客户端的数据请求后，就会将我们的数据请求转发给其所代理的某台服务器进行数据处理，然后再将数据处理的结果返回给客户端，它不做任何业务的处理，只负责将请求推送到后端的指定主机，用户不需要知道目标服务器的地址，用户只需要访问反向代理服务器就可以获得目标服务器提供的服务

正反向代理服务器的区别
正向代理是客户端的代理，帮助客户端访问其无法访问的服务器资源的，而反向代理则是服务器的代理，帮助服务器做负载均衡、安全防护等工作的
正向代理中，服务器不知道真正的客户端到底是谁，服务器认为正向代理服务器就是真实的客户端，而反向代理中，客户端不知道真正的服务器是谁，客户端认为反向代理服务器就是真实的服务器

NAT和代理服务器的区别
NAT 和代理服务器都是代替我们向服务器发起数据请求的：

• 从应用上讲，NAT 设备是网络基础设备之一（必须的），解决的是 IP 不足的问题。代理服务器则是更贴近具体应用，比如通过代理服务器进行翻墙，另外像迅游这样的加速器，也是使用代理服务器
• 从底层实现上讲，NAT 工作在网络层，直接对 IP 地址进行替换，而代理服务器往往工作在应用层
• 从使用范围上讲，NAT 一般在局域网的出口部署，代理服务器可以在局域网做，也可以在广域网做，也可以跨网
• 从部署位置上看，NAT 一般集成在防火墙，路由器等硬件设备上，代理服务器则是一个软件程序，需要部署在服务器上

二、高级IO：

1、重新理解IO：

IO也就是Input和Output
这里通过read和write来理解：
当调用read的时候，如果接收缓冲区中没有数据，那么read就会进行阻塞
当调用write的时候，如果发送缓冲器写满了，那么write也会阻塞

当这些读和发送这种IO的函数不是直接将数据发送到网络上的，而是拷贝到发送或者接收缓冲区，在由TCP自主发送，这些本质是拷贝函数，但是这些拷贝函数大部分时间都在等，所以IO本质是 等+拷贝，为什么要等呢？对于read，需要等待接收缓冲区中有数据，对于write，需要等待发送缓冲区中有空位，所以在拷贝之前需要条件成立

对于高效IO：单位时间内，IO中等的比例越小，IO的效率就越高，所以几乎所有提高IO效率的本质都是让等的比重减小

2、五种IO模型：

哪五种：

1. 阻塞式等待
2. 非阻塞式等待，非阻塞轮询查看是否读写事件就绪
3. 信号驱动，就是当读写事件就绪的时候通知我们
4. 多路转接，多路复用
5. 异步IO

这里通过一个故事来理解：

• 张三喜欢钓鱼，张三钓鱼的时候，抛竿后一直看着鱼竿进行等待，直到鱼咬钩后提鱼竿，这就是阻塞式
• 李四钓鱼的时候，抛竿后就在一边搞其他事，每过一定时间后就看鱼竿有没有鱼咬钩，这就是非阻塞式
• 王五钓鱼的时候，在鱼竿上加上一个铃铛，然后进行抛竿，之后不用每过一定时间去看，而是直到铃铛响后就直接钓起来，这就是信号驱动
• 赵六钓鱼的时候，搞多个鱼竿，然后将鱼竿都抛进海里，然后在岸上找了个视野开阔的位置坐着，眼睛同时盯着这几根鱼竿的动静。他既不用像张三那样紧盯着一根竿子啥也干不了，也不用像李四那样频繁起身挨个检查，而是就坐在原地，一旦看到某一根鱼竿的鱼线往下沉、浮漂有动静 —— 也就是这根鱼竿 “有鱼咬钩” 的信号就绪了，就立刻起身过去提这根竿子；等处理完这根竿子的情况，无论是钓上鱼还是重新抛竿，他又坐回原位，继续同时盯着所有鱼竿，等待下一根有动静的竿子，这就是多路转接
• 田七钓鱼的时候，叫了一个小王，给了小王桶，电话，钓竿，然后跟小王说：你钓鱼，有了之后直接给我送过来，其中田七是钓鱼的发起者，并没有进行参与，只需要向 “执行者”（小王，对应操作系统内核或异步 IO 框架）提交 “钓鱼任务”（IO 请求），并告知结果交付方式（对应回调函数或通知机制），之后就能去处理其他事务，完全不用等待钓鱼过程，这就是异步IO

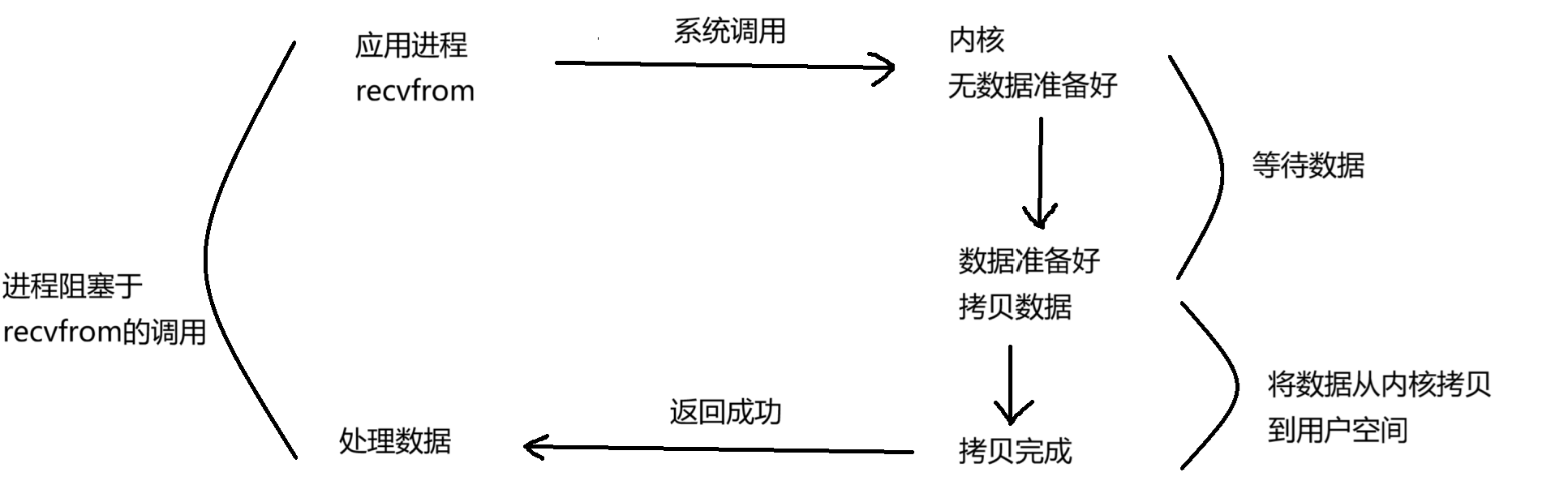

阻塞式：

当recvfrom读取数据的时候，如果数据没有准备好，那么就会阻塞在系统中，本质是OS把PCB从运行队列中拿下来，当有数据了之后，把进程唤醒，在进行内核到用户的数据拷贝

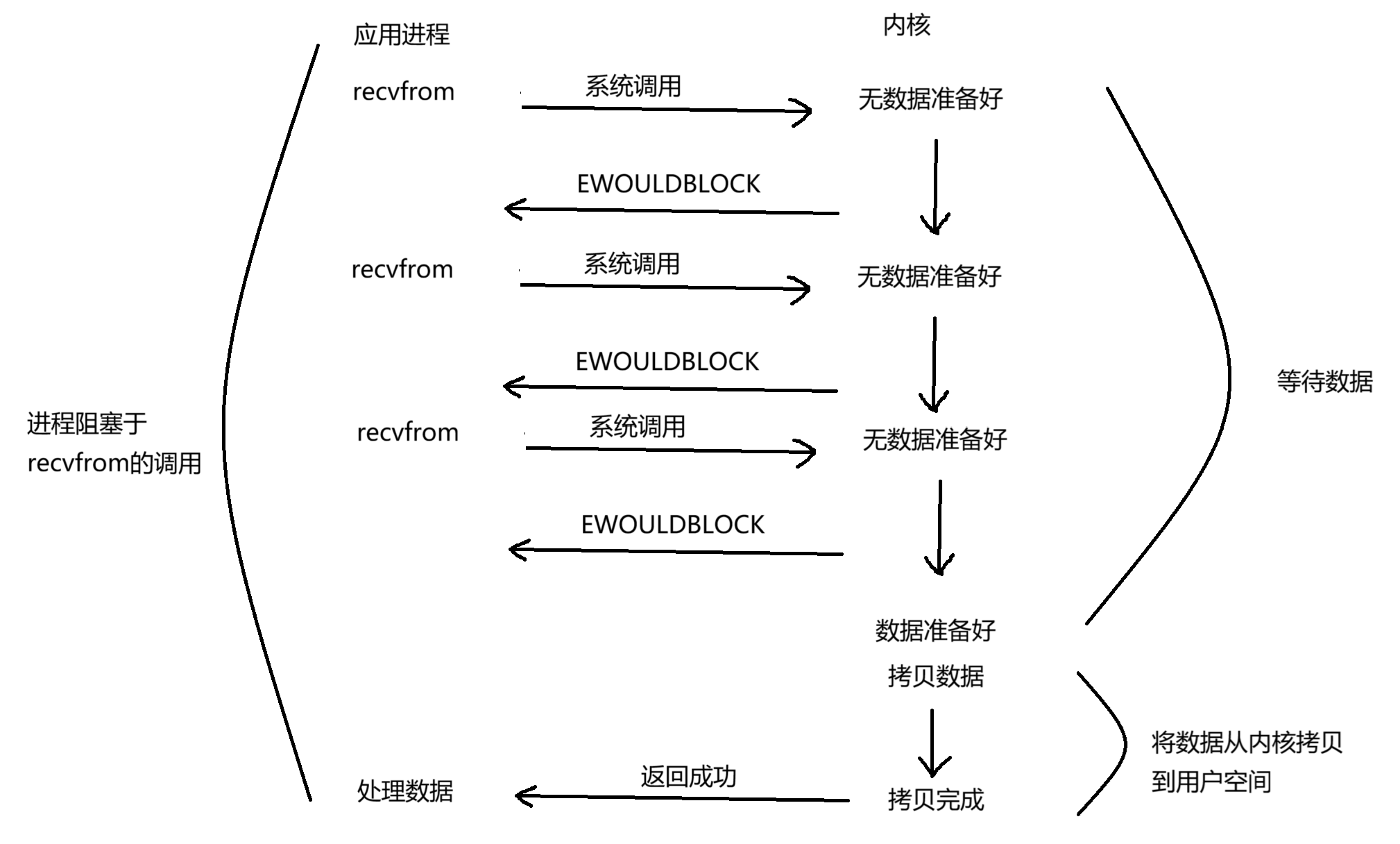

非阻塞轮询：

recvfrom可以设置成非阻塞的，此时每过一定时间都会去问有没有数据，不会一直阻塞等待，而是返回EWOULDBLOCK，当检测成功的时候，就和阻塞式一样了进行内核到用户的数据拷贝

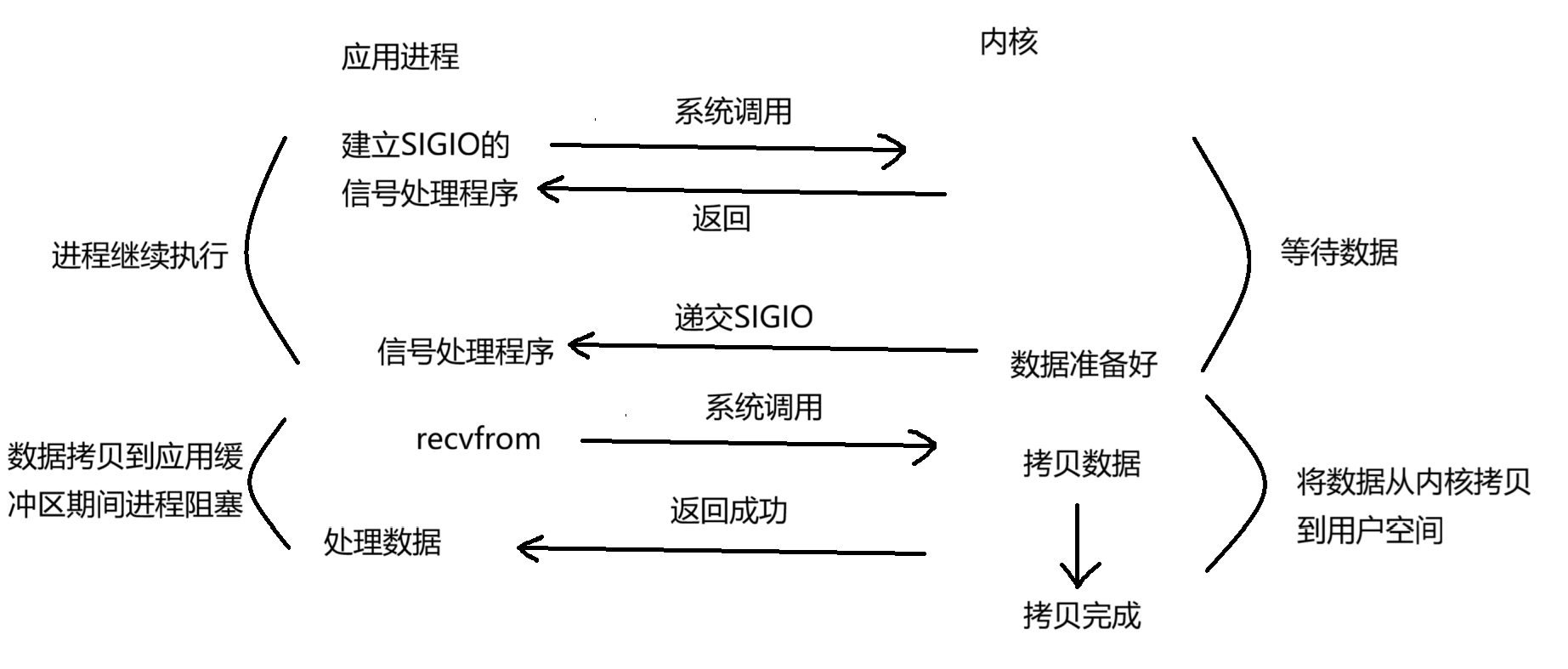

信号驱动IO：

内核将数据准备好的时候, 使用SIGIO信号通知应用程序进行IO操作

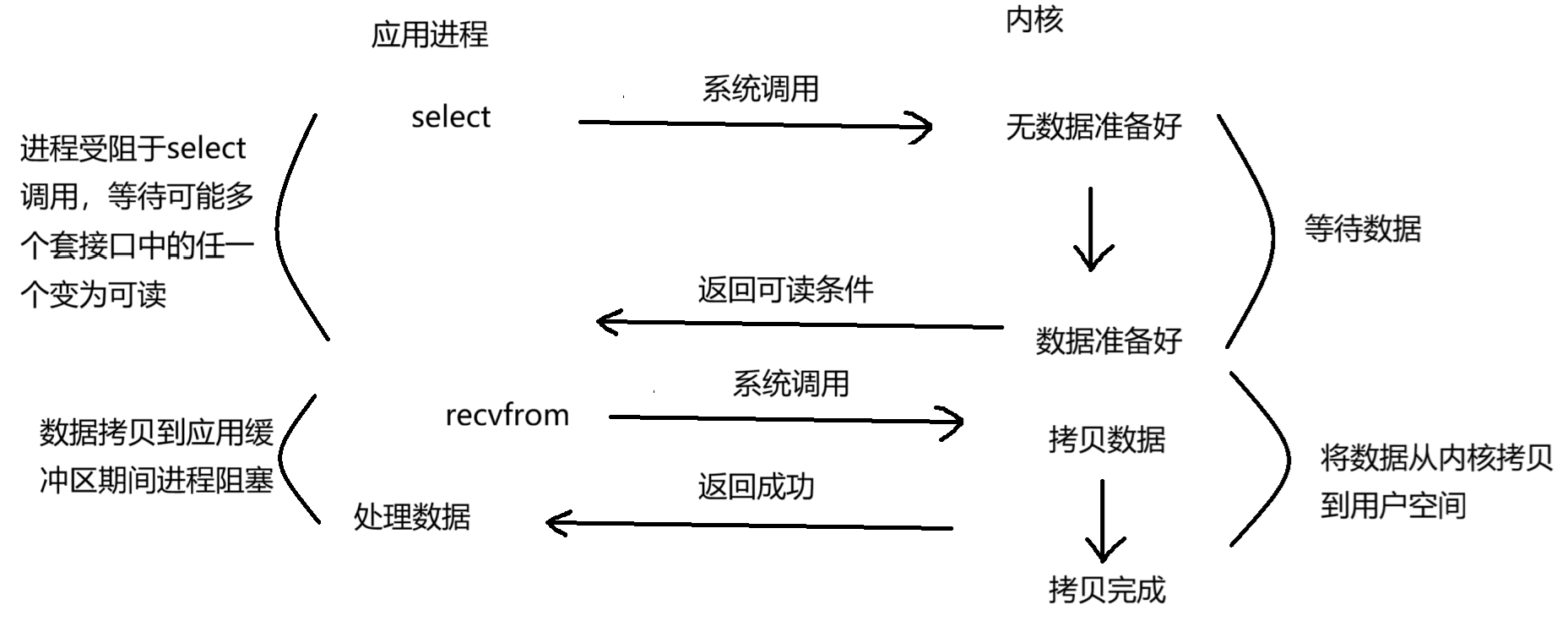

多路转接：

之前有讲过IO = 等+拷贝，在这里由select系统调用进行等，等待就绪后通知recvfrom，recvfrom就只需要进行读即可，这里最大的特点就是他们会一次性等待多个文件描述符

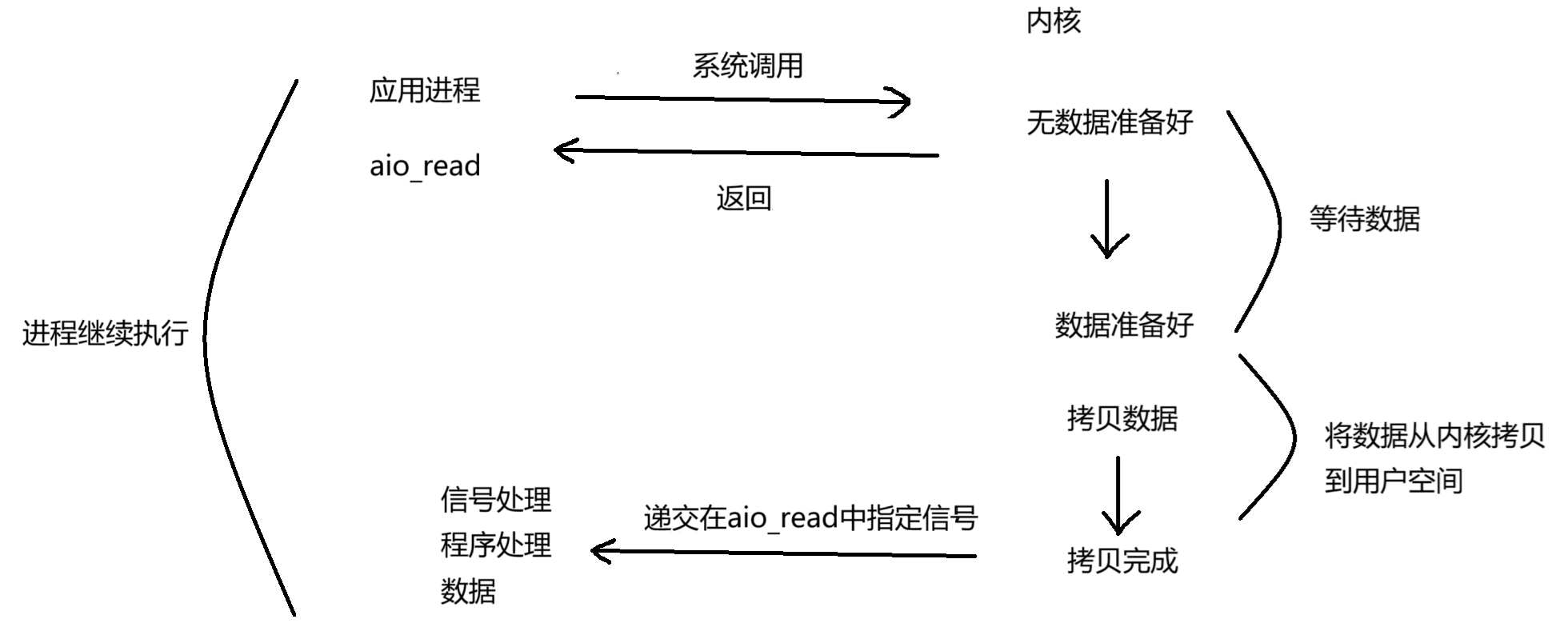

异步IO：

调用接口后直接返回，应用层做自己的事 OS等待数据，当OS等待成功后帮我把数据从内核拷贝到用户，之后再进行数据处理

3、非阻塞代码理解：

接下来实现一下网络套接字版本的非阻塞IO：

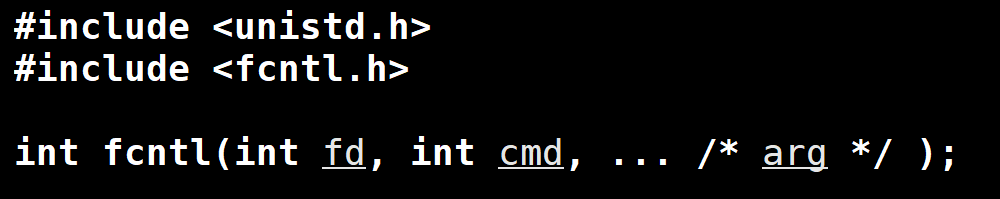

fd：要操作的文件描述符（必须是已打开的有效文件描述符，如通过 open 或 socket 获得）
cmd：操作命令（核心参数，决定 fcntl 执行的具体操作）

对于cmd：
F_GETFL：获取当前文件状态标志
返回值包含文件的访问模式（O_RDONLY、O_WRONLY、O_RDWR）和其他标志（如 O_NONBLOCK、O_APPEND 等）
注意：访问模式（O_RDONLY 等）需通过 O_ACCMODE 掩码提取（直接判断可能不准确）
F_SETFL：设置文件状态标志
可修改的标志：O_NONBLOCK（非阻塞模式）、O_APPEND（追加模式）、O_ASYNC（异步 I/O 通知）等
不可修改的标志：访问模式（O_RDONLY 等）、O_CREAT 等（需通过 open 重新打开文件修改）
F_GETLK：检查是否存在与目标锁冲突的锁
第三个参数：struct flock *lock（传入要检查的锁信息，返回冲突锁的信息）
F_SETLK：设置锁（非阻塞）
若无法获取锁（如被其他进程占用），直接返回 -1 并设置 errno = EAGAIN 或 EACCES
F_SETLKW：设置锁（阻塞）
若无法获取锁，会阻塞等待直到锁可用（或被信号中断）
F_DUPFD：
复制一个现有的描述符

如下是非阻塞轮询的代码示例：

#include <iostream>
#include <unistd.h>
#include <fcntl.h>
#include<cstring>using namespace std;void SetNoBlock(int fd)
{int fl = fcntl(fd,F_GETFL);if(fl < 0){perror("fcntl");exit(1);}fcntl(fd,F_SETFL,fl | O_NONBLOCK);
}int main()
{SetNoBlock(0);char buffer[1024];while(true){cout << "Please Enter# ";fflush(stdout); ssize_t n = read(0,buffer,sizeof(buffer)-1);if(n > 0){// 把读上来的数据当做字符串buffer[n] = 0;cout << "读上来的数据:" << buffer << endl;}else if(n == 0){cout << "读取结束" << endl;}else{if (errno == EWOULDBLOCK){cout << "还没有数据，重新尝试" << endl;sleep(1);}else{cout << "读取失败 n = "  << n << endl;cout << "错误码: " << errno << " " << "错误描述: " << strerror(errno) << endl;}}}return 0;
}
