LVS负载均衡技术全解析

news 2025/9/23 16:38:52

LVS负载均衡技术全解析

一、LVS简介

LVS（Linux Virtual Server，Linux虚拟服务器）是由章文嵩博士主导开发的开源负载均衡项目，目前已深度集成到Linux内核模块中，成为Linux系统原生支持的高性能负载均衡解决方案。其核心是在Linux内核层面实现基于IP地址的数据请求负载均衡调度，通过将终端用户的请求合理分配到后端多台真实服务器（Real Server），显著提升服务的并发处理能力、可用性与扩展性。

核心工作流程

请求接收：终端互联网用户从外部访问企业服务时，Web请求首先发送至LVS调度器（Director Server），用户仅感知调度器对外提供的统一虚拟IP（VIP）。
请求调度：调度器根据预设的负载均衡算法（如轮询、最少连接等），决定将请求转发至后端某一台真实服务器。例如，轮询算法（rr）会将请求平均分配给所有正常运行的真实服务器，确保负载均衡。
服务处理与透明化：真实服务器接收到请求后进行处理，若所有真实服务器连接相同的存储设备（如磁盘阵列）且提供一致的服务（如相同的Web内容、数据库数据），则无论请求被转发到哪台真实服务器，用户最终获取的服务内容完全一致，整个集群对用户保持透明。
数据回传：根据LVS工作模式的差异，真实服务器采用不同方式将处理结果回传至用户，LVS支持三种核心工作模式：NAT模式（Network Address Translation）、TUN模式（IP Tunneling）和DR模式（Direct Routing）。

关键术语与官方资源

VIP（Virtual IP Address）：虚拟IP地址，是LVS集群对外提供服务的统一入口，用户通过访问VIP发起请求。
RIP（Real IP Address）：真实服务器的IP地址，仅在集群内部网络中生效（部分模式除外），用于接收调度器转发的请求。
官方站点：http://www.linuxvirtualserver.org，可获取最新的项目文档、源码及技术支持。

二、LVS体系结构

LVS集群系统采用分层架构设计，从逻辑上分为三个核心层级，各层级功能独立且协同工作，确保集群对用户透明（用户仅感知一个高性能虚拟服务器），同时实现功能解耦与灵活扩展。

1. 负载均衡层（Load Balancer Layer）

组成：位于集群最前端，由1台或多台负载调度器（Director Server）组成，是请求调度的核心。
核心组件：
- LVS内核模块（ipvs）：安装在Director Server上，维护预设的路由表，存储集群服务配置（如VIP、端口、调度算法）与真实服务器列表，负责将用户请求分发到后端真实服务器。
- Ldirectord监控模块：实时监测后端真实服务器的健康状态（如服务是否正常运行、端口是否开放、响应是否超时）。当某台真实服务器故障时，自动将其从LVS路由表中剔除；当服务器恢复正常后，重新将其加入路由表，确保集群服务不中断。
功能：接收用户请求，按算法分配请求，监控后端节点，相当于集群的“大脑”。

2. 服务器群组层（Server Array Layer）

组成：由多台运行实际应用服务的真实服务器（Real Server）组成，是集群的“业务处理单元”。
支持服务类型：可部署WEB服务器（如Apache、Nginx）、MAIL服务器（如Postfix）、FTP服务器（如vsftpd）、DNS服务器、视频服务器等，也可混合部署多种服务。
连接方式：真实服务器之间通过高速局域网（LAN）或广域网（WAN）连接，适用于本地集群（LAN）或跨地域分布式集群（WAN）。
灵活配置：在实际部署中，Director Server可同时兼任Real Server角色，充分利用硬件资源（需注意避免调度器负载过高）。

3. 数据共享存储层（Shared Storage Layer）

组成：为所有真实服务器提供统一的共享存储空间，确保服务内容一致性，通常由磁盘阵列设备（如RAID阵列、SAN存储区域网络）组成。
数据共享方案：
- NFS（Network File System）：适用于简单场景，配置便捷，但在高并发业务中性能有限（存在IO瓶颈）。
- 集群文件系统：适用于高并发场景，如Red Hat的GFS（Global File System）、Oracle的OCFS2（Oracle Cluster File System 2），支持多台服务器同时读写，避免NFS的性能问题。
功能：保证所有真实服务器访问的数据源一致，避免因数据差异导致用户体验不一致。

4. 系统兼容性

角色	支持操作系统
负载调度器（Director Server）	仅支持Linux（2.6+内核原生支持LVS，无需额外配置）和FreeBSD（应用较少、性能一般）
真实服务器（Real Server）	支持几乎所有系统平台，包括Linux、Windows、Solaris、AIX、BSD系列

三、LVS管理工具

LVS的管理依赖内核层的ipvs模块与用户空间的ipvsadm命令行工具，二者协同实现集群配置、规则管理与状态监控。

1. ipvs（内核模块）

ipvs是LVS的核心组件，运行于Linux内核协议栈，实现IP层负载均衡，是LVS功能的“底层引擎”。

（1）总体结构

ipvs由三个核心模块与两个链表组成：

IP包处理模块：接收用户请求数据包，解析IP地址、端口号、协议类型，判断请求是否匹配集群服务规则；若匹配，将数据包传递给调度算法模块。
负载均衡算法模块：实现LVS支持的所有调度算法（如轮询、最少连接），根据真实服务器的负载状态（连接数、权重）计算最优目标服务器，返回结果给IP包处理模块。
系统配置和管理模块：接收ipvsadm工具的配置命令（如添加集群服务、修改真实服务器权重），将配置同步到内核规则表，维护规则的持久化。
虚拟服务器与真实服务器链表：存储集群服务（虚拟服务器）与真实服务器的配置信息，是ipvs的数据核心。

（2）核心特性

支持同时定义多个集群服务（如同时提供HTTP服务与HTTPS服务），但过多服务可能增加调度器计算开销，影响性能，需根据硬件配置合理规划。
每个集群服务至少需关联1台真实服务器，否则无法提供实际服务，请求会被丢弃。

2. ipvsadm（用户空间命令行工具）

ipvsadm是LVS的用户交互工具，用于创建、修改、删除集群规则，查看集群状态，是运维人员管理LVS的主要入口。

（1）核心命令选项

命令选项	功能分类	具体作用
-A	集群服务管理	添加新集群服务，需配合`-t`（TCP协议）/`-u`（UDP协议）指定“VIP:Port”，`-s`指定调度算法（如rr、wrr）
-E/-D/-C	集群服务管理	`-E`修改已有集群服务配置（如调整调度算法），`-D`删除指定集群服务，`-C`清空所有集群规则（谨慎使用）
-R/-S	规则备份/恢复	`-R`从标准输入（如文件）重载规则（用于恢复配置），`-S`将当前规则保存到标准输出（如文件，用于备份）
-a/-e/-d	真实服务器管理	`-a`为指定集群服务添加真实服务器，`-e`修改真实服务器配置（如权重），`-d`从集群服务中删除真实服务器
-L/-l	规则查看	列出所有集群服务与真实服务器规则，配合`-n`以数字格式显示IP和端口（避免DNS反向解析延迟，提升查看效率）
-t/-u	协议指定	`-t`指定集群服务为TCP协议（格式：host[:port]），`-u`指定为UDP协议（格式：host[:port]）
-r	真实服务器地址	指定真实服务器的IP和端口（格式：host[:port]），仅支持端口映射的LVS类型（如NAT模式）可使用与集群服务不同的端口
-g/-i/-m	模式指定	`-g`（默认）设置DR模式（Direct Routing），`-i`设置TUN模式（IP Tunneling），`-m`设置NAT模式（Network Address Translation）
-w	权重设置	为真实服务器指定权重（正整数，权重越高，分配到的请求越多），用于加权调度算法（如wrr、wlc）

（2）核心功能与语法

ipvsadm的核心功能包括集群服务管理、真实服务器管理与规则查看，常用语法示例如下：

功能	语法示例
添加TCP集群服务	`ipvsadm -A -t 172.16.30.10:80 -s rr`（VIP:80，TCP协议，轮询算法）
为集群服务添加真实服务器	`ipvsadm -a -t 172.16.30.10:80 -r 192.168.100.20:80 -m`（NAT模式，RIP:80）
查看规则（数字格式）	`ipvsadm -Ln`（显示VIP、RIP、协议、调度算法、连接数等）
备份规则	`ipvsadm -Sn > /etc/sysconfig/ipvsadm`（推荐备份路径，避免重启丢失）
恢复规则	`ipvsadm -R < /etc/sysconfig/ipvsadm` 或 `systemctl restart ipvsadm`

（3）注意事项

ipvsadm命令需以root用户权限执行，否则无法修改内核层的ipvs规则。
备份规则时，建议使用ipvsadm -Sn（标准格式导出），而非直接复制文件，确保恢复时的兼容性。
若通过systemctl restart ipvsadm重启服务，需确保/etc/sysconfig/ipvsadm文件存在且格式正确，否则服务可能启动失败。

四、LVS工作模式及原理

LVS支持三种核心工作模式，每种模式在请求转发机制、数据回传路径、网络架构要求和性能表现上差异显著，适用于不同的业务场景。以下详细解析每种模式的原理、注意事项、特点及优缺点。
请添加图片描述

1. NAT模式（Network Address Translation）

NAT模式基于网络地址转换技术实现请求调度，所有请求与响应数据包均需经过Director Server，适用于小规模内网集群

（2）工作原理

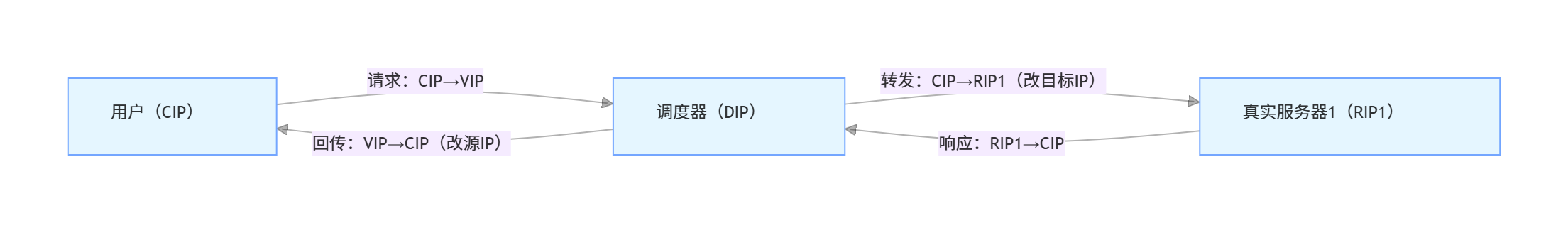

NAT模式的完整数据流向分为四个步骤，核心是通过地址转换实现请求转发与响应回传：

用户发起请求：客户端（CIP为客户端IP）向VIP发送请求，数据包源IP=CIP，目标IP=VIP，目标端口=集群服务端口（如80）。
Director转发请求：Director Server接收到请求后，检查是否匹配集群规则。若匹配，按调度算法选择一台真实服务器（如RIP1=192.168.100.20），将数据包的目标IP改为RIP（目标端口可按需转换），转发至真实服务器。
Real Server处理请求：真实服务器接收到数据包（目标IP=自身RIP），处理请求后生成响应数据包（源IP=RIP，目标IP=CIP）。由于真实服务器的默认网关已设置为Director的DIP，响应数据包会发送至Director Server。
Director回传响应：Director Server接收到响应后，将数据包的源IP改为VIP（确保用户感知到响应来自虚拟服务器），然后回传至客户端，完成一次请求-响应流程。

（3）关键配置与注意事项

Real Server网关设置：必须将所有真实服务器的默认网关指向Director Server的DIP（内网IP），否则响应数据包会直接发送至客户端（而非Director），导致客户端因无法识别RIP（内网IP）而丢弃响应。
IP转发开启：Director Server需开启IP转发功能（net.ipv4.ip_forward = 1），否则无法转发数据包。
端口转换支持：NAT模式是唯一支持端口转换的模式，例如用户请求VIP:8080，可转发至真实服务器的80端口（通过ipvsadm -a命令的-r选项指定真实服务器端口）。

（4）特点

性能瓶颈明显：所有请求与响应数据包均需经过Director Server，Director的网络带宽和处理能力成为集群瓶颈，仅支持小规模集群（通常≤20台真实服务器）。
IP配置简单：仅Director需配置公网IP（VIP）和内网IP（DIP），真实服务器仅需内网IP（RIP），节省公网IP资源。
操作系统兼容性强：真实服务器可使用任何支持TCP/IP的系统（如Linux、Windows、Solaris），部署门槛低。
端口灵活性高：支持请求端口与真实服务器服务端口的映射，适用于后端服务端口不统一的场景。

（5）优缺点分析

优点	缺点
真实服务器兼容性强，支持所有TCP/IP系统；仅Director需公网IP，成本低	Director是性能瓶颈，集群规模受限；所有数据包经Director，延迟高
支持端口转换，后端服务端口配置灵活；真实服务器位于内网，安全性高	响应数据包需经过Director二次转换，增加内核处理开销；Director单点故障风险高

2. DR模式（Direct Routing）

DR模式基于数据链路层（MAC层）地址修改实现请求转发，响应数据包由真实服务器直接回传至客户端，无需经过Director Server，是LVS性能最优的模式，适用于局域网内大规模集群。

（2）工作原理

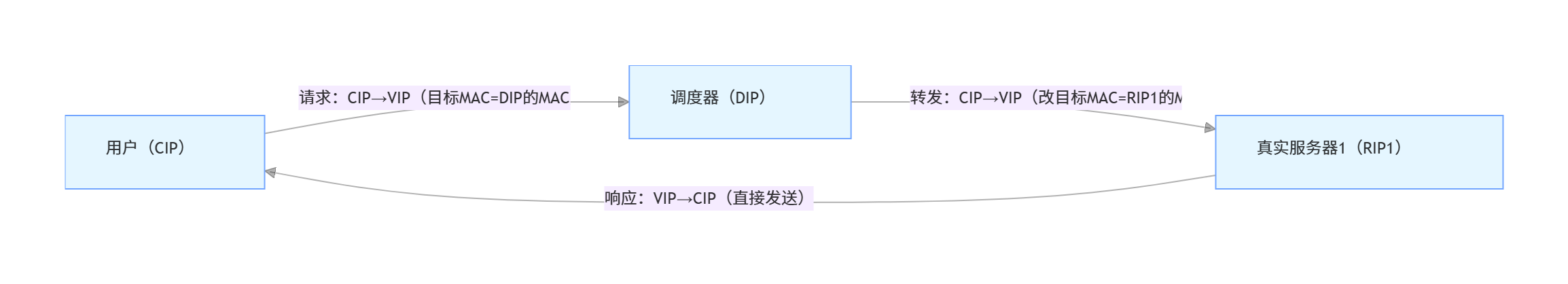

DR模式的核心是仅修改请求数据包的目标MAC地址（不修改IP），响应直接回传，大幅降低Director负载：

用户发起请求：客户端向VIP发送请求，数据包源IP=CIP，目标IP=VIP，目标MAC=Director外网网卡的MAC地址（通过ARP协议获取）。
Director转发请求：Director接收到请求后，检查集群规则，按算法选择真实服务器，将数据包的目标MAC改为真实服务器的MAC地址（源MAC保持为Director的MAC），IP层信息（源IP、目标IP、端口）不变，通过局域网转发至真实服务器。
Real Server处理请求：真实服务器接收到数据包（目标MAC=自身），解析后发现目标IP=VIP（已配置在lo接口），处理请求后生成响应数据包（源IP=VIP，目标IP=CIP），通过外网网卡直接回传至客户端（无需经过Director）。
客户端接收响应：客户端确认响应来自VIP，完成请求流程。

（3）关键配置与注意事项

ARP抑制参数：由于所有真实服务器的lo接口均配置了VIP，需通过内核参数禁止真实服务器响应针对VIP的ARP请求（避免ARP风暴）：

# 仅响应目标IP为自身接口IP的ARP请求
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
# ARP请求源IP使用发送接口的IP（RIP）
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2

VIP配置规范：
- DR的VIP：配置在外网网卡的虚拟子接口（如ens33:0），子网掩码为32位（/32），确保VIP对外可见。
- 真实服务器的VIP：配置在lo接口（ifconfig lo:0 192.168.100.100/32 up），子网掩码32位，避免路由冲突。
网络架构要求：Director与所有真实服务器必须位于同一物理局域网（同一网段），因为MAC地址仅在局域网内有效，跨网段转发时MAC地址会被网关修改，导致DR模式失效。
端口限制：不支持端口转换，客户端请求端口与真实服务器服务端口必须一致（如请求80端口，真实服务器也需使用80端口）。

（4）特点

性能优异：仅请求数据包经过Director，响应直接回传，Director无性能瓶颈，支持大规模集群（≤数百台真实服务器）。
无隧道开销：相比TUN模式，无需封装IP隧道，数据包处理效率更高，延迟低。
网络依赖性强：必须部署在同一局域网，跨网段或跨地域场景无法使用，灵活性较低。
配置复杂度中等：需配置ARP抑制参数和VIP子接口，比NAT模式复杂，但比TUN模式简单。

（5）优缺点分析

优点	缺点
响应不经过Director，无性能瓶颈，支持大规模集群；无隧道开销，延迟低	需同一局域网，不支持跨地域部署；不支持端口转换，端口需一致
真实服务器可直接回传响应，带宽利用率高；VIP仅在局域网可见，安全性高	Windows真实服务器配置复杂（需修改注册表）；需ARP抑制，配置门槛高

3. TUN模式（IP Tunneling）

TUN模式基于IP隧道技术（IP-over-IP encapsulation）实现请求转发，支持Director与真实服务器跨网段、跨地域部署，适用于分布式集群。
请添加图片描述

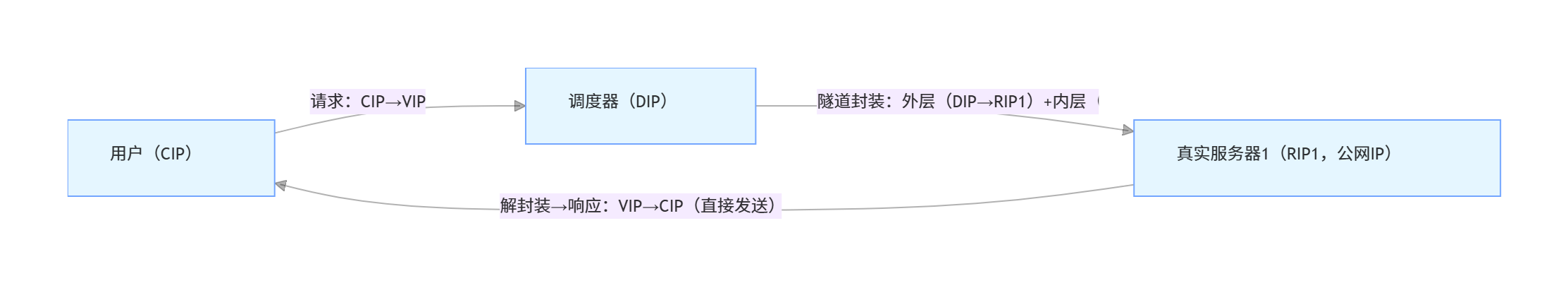

（2）工作原理

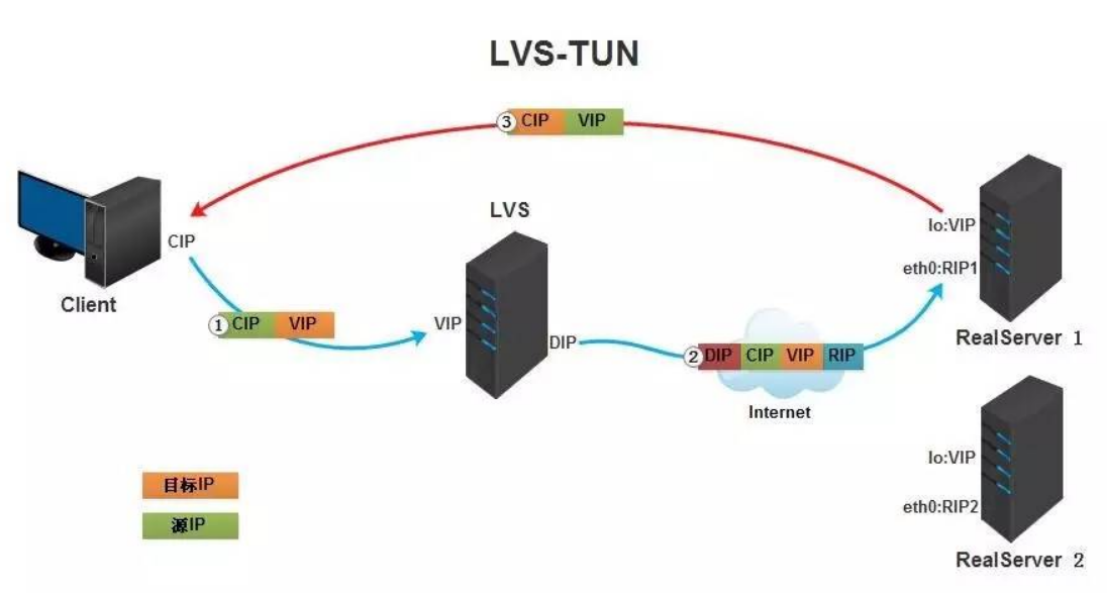

TUN模式的核心是IP隧道封装——Director将请求数据包封装在新的IP隧道中转发，真实服务器解封装后处理请求，响应直接回传至客户端：

用户发起请求：客户端向VIP发送请求，数据包源IP=CIP，目标IP=VIP，端口=集群服务端口（如80）。
Director封装隧道数据包：Director接收到请求后，检查集群规则，按算法选择真实服务器，将原请求数据包（inner数据包）封装为新的IP隧道包（outer数据包）：
- outer数据包源IP=Director的DIP，目标IP=真实服务器的RIP；
- 协议类型=4（IP-in-IP隧道协议），标识该数据包为隧道包。
  封装完成后，通过公网或私网转发至真实服务器。
Real Server解封装与处理请求：真实服务器需提前加载ipip隧道模块，配置tunl0隧道接口（IP=VIP）。接收到隧道数据包后，tunl0接口自动解封装，提取inner数据包（目标IP=VIP），处理请求后生成响应数据包（源IP=VIP，目标IP=CIP）。
Real Server直接回传响应：响应数据包通过真实服务器的外网网卡直接回传至客户端，无需经过Director。

（3）关键配置与注意事项

ipip隧道模块：
- 临时加载：modprobe ipip；
- 永久加载：echo "ipip" >> /etc/modules-load.d/ipip.conf（系统重启后自动加载）；
- 验证：lsmod | grep ipip（输出ipip表示加载成功）。
反向路径过滤（RP Filter）关闭：真实服务器需关闭RP Filter，否则内核会认为隧道数据包的源IP（CIP）与接收接口（tunl0）的IP（VIP）不匹配，丢弃数据包：
```
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
```
VIP配置：Director与真实服务器均需在tunl0接口配置VIP（ifconfig tunl0 192.168.100.55/32 up），子网掩码32位。
Real Server IP要求：真实服务器需配置公网IP或可直接路由至客户端的IP（如跨地域私网IP），否则响应数据包无法回传至客户端。

（4）特点

跨地域部署支持：Director与真实服务器可跨网段、跨地域部署（通过公网或私网隧道连接），适用于分布式集群（如多地灾备集群）。
Director无性能瓶颈：仅请求数据包经过Director，响应直接回传，Director负载极低，支持大规模集群。
协议依赖性强：依赖IP-in-IP隧道协议，仅支持Linux真实服务器（需ipip模块），Windows、Solaris等系统支持较差。
隧道开销存在：IP隧道封装会增加数据包大小（额外20字节IP头部），导致带宽利用率下降约10%-15%，且封装/解封装过程增加内核处理延迟。

（5）优缺点分析

优点	缺点
支持跨地域部署，灵活性高；Director无性能瓶颈，支持大规模集群	仅支持Linux真实服务器，兼容性差；隧道封装增加带宽开销与延迟
真实服务器可分散在不同地域，提升服务可用性（一地故障，其他地域接管）	真实服务器需公网IP，IP资源成本高；需关闭RP Filter，安全性略有降低

4. 三种工作模式对比

对比维度	NAT模式	DR模式	TUN模式
网络架构要求	Director接内外网，Real Server在内网	Director与Real Server同一局域网	无地域限制，支持跨网段/跨地域
数据包流向	请求→Director→Real Server；响应→Real Server→Director→客户端	请求→Director→Real Server；响应→Real Server→客户端	请求→Director→Real Server；响应→Real Server→客户端
端口转换支持	支持（请求与Real Server端口可不同）	不支持（端口必须一致）	不支持（端口必须一致）
Real Server IP需求	仅内网IP	仅内网IP	公网IP或可路由IP
操作系统兼容性	所有TCP/IP系统（Linux、Windows等）	主要支持Linux（Windows配置复杂）	仅支持Linux（需ipip模块）
集群规模	小规模（≤20台）	中大规模（≤数百台）	大规模（≤数百台）
性能（延迟/吞吐量）	低（所有包经Director，延迟高）	高（无隧道开销，延迟低）	中（隧道开销，延迟高于DR）
适用场景	小规模内网服务（如企业内部Web）	局域网大规模服务（如电商核心Web）	跨地域分布式服务（如多地灾备）

五、LVS调度算法

LVS调度算法决定请求如何分配到真实服务器，直接影响集群负载均衡效果与服务响应速度。根据是否考虑真实服务器的实时负载，算法分为静态调度算法（不考虑实时负载）和动态调度算法（基于实时负载调整），共10种核心算法。

1. 静态调度算法（4种）

静态算法不实时监测真实服务器的负载状态，仅按预设规则分配请求，实现简单、开销低，适用于服务器配置一致、负载稳定的场景。

（1）轮询调度（Round Robin，rr）

原理：将请求按顺序依次分配给所有真实服务器，不考虑服务器的连接数、负载或配置差异。例如，2台服务器时，请求分配顺序为“RS1→RS2→RS1→RS2”。
特点：公平分配，开销极低；适用于服务器配置完全一致、负载均匀的场景。
局限性：若服务器配置差异大，会导致低配置服务器过载，高配置服务器资源闲置。

（2）加权轮询调度（Weighted Round Robin，wrr）

原理：为每台真实服务器设置权重（正整数，权重与处理能力正相关），按权重比例分配请求。例如，RS1权重=2，RS2权重=1，请求分配顺序为“RS1→RS1→RS2→RS1→RS1→RS2”。
特点：支持按处理能力分配负载，权重可动态调整（无需重启服务）；适用于服务器配置存在差异的场景。
局限性：权重是静态配置的，不实时考虑服务器当前负载（如高权重服务器临时过载，仍会分配大量请求）。

（3）源地址散列调度（Source Hashing，sh）

原理：根据客户端源IP（CIP）通过哈希函数计算哈希值，取模后分配到对应的真实服务器。同一客户端的IP固定，因此所有请求会分配到同一服务器。
特点：实现“会话粘滞”（Session Sticky），适用于需保持会话状态的服务（如未使用分布式会话的Web应用）。
局限性：若某一客户端请求量极大（如爬虫），会导致对应服务器过载；服务器数量变化时，哈希结果改变，会话状态丢失。

（4）目标地址散列调度（Destination Hashing，DH）

原理：根据请求的目标IP（如VIP或域名对应的IP）哈希计算，同一目标IP的请求分配到同一服务器。
特点：实现“目标IP粘滞”，适用于缓存服务（如DNS缓存、Web缓存），提升缓存命中率。
局限性：热门目标IP（如热门域名）会导致对应服务器过载；服务器数量变化时，缓存失效。

2. 动态调度算法（6种）

动态算法实时监测真实服务器的负载状态（如活跃连接数、响应时间），动态调整请求分配策略，适用于负载波动大、服务器配置差异大的场景。

（1）最少连接调度（Least Connections，lc）

原理：将请求分配给当前活跃连接数最少的服务器（活跃连接数指正在处理的请求连接）。
核心公式：Overhead = 活跃连接数，选择Overhead最小的服务器。
特点：动态平衡负载，避免单一服务器过载；适用于服务器配置相近、负载波动小的场景（如Web服务、API服务）。
局限性：不考虑服务器配置差异，高配置服务器可能因连接数少而资源闲置。

（2）加权最少连接调度（Weighted Least Connections，wlc）

原理：结合服务器权重与活跃连接数，计算“加权活跃连接数”，分配给加权活跃连接数最少的服务器。
核心公式：Overhead = 活跃连接数 / 权重，选择Overhead最小的服务器。
特点：兼顾处理能力与实时负载，是LVS最常用的动态算法；适用于服务器配置差异大、负载波动大的场景（如电商促销、高并发API）。
优势：权重可动态调整，适应服务器状态变化（如临时降低过载服务器的权重）。

（3）基于局部性的最少连接调度（Locality-Based Least Connections，lblc）

原理：按请求目标IP哈希，优先分配至缓存该目标IP内容的服务器；若该服务器过载或不可用，按wlc算法选择新服务器。
特点：兼顾缓存命中率与负载均衡，适用于缓存服务（如Web缓存、数据库查询缓存）。
局限性：仅适用于缓存服务，普通服务使用时缓存命中率提升不明显。

（4）复杂的基于局部性最少连接调度（Locality-Based Least Connections with Replication，lblcr）

原理：为每个目标IP维护多台服务器映射（而非单一映射），从映射列表中选择负载最低的服务器；若列表中服务器均过载，复制缓存内容到新服务器并加入列表。
特点：避免热门目标IP导致的单点过载，支持缓存复制；适用于高并发缓存服务（如CDN、热门新闻缓存）。
局限性：算法复杂度高，维护缓存复制的开销大。

（5）最少期望延迟调度（Shortest Expected Delay，sed）

原理：计算服务器处理新请求的期望延迟，分配给期望延迟最小的服务器。
核心公式：Expected Delay = (活跃连接数 + 1) / 权重，选择期望延迟最小的服务器。
特点：通过“+1”惩罚项，更倾向于分配给高权重服务器（即使有少量活跃连接），充分利用高配置服务器资源。
适用场景：服务器配置差异显著（如高性能物理机与虚拟机混合部署）。

（6）永不排队调度（Never Queue，nq）

原理：优先分配给活跃连接数为0的空闲服务器；若无空闲服务器，退化为sed算法。
特点：避免请求排队，降低响应延迟；适用于请求量波动大、需实时响应的场景（如实时交易系统、即时通讯）。
局限性：所有服务器繁忙时，退化为sed算法，仍需依赖权重与连接数分配。

3. 调度算法选择建议

业务场景	推荐算法	选择理由
服务器配置一致，负载稳定（如企业内网Web）	rr/wrr	简单高效，rr公平分配，wrr适应轻微配置差异
服务器配置差异大，负载波动（如电商Web）	wlc/sed	wlc兼顾负载与权重，sed优先利用高配置服务器
需保持客户端会话（如未用分布式会话）	sh	实现会话粘滞，避免会话丢失
缓存服务（如CDN、DNS缓存）	dh/lblc/lblcr	dh实现目标IP粘滞，lblc提升缓存命中率，lblcr避免热门内容过载
实时服务（如交易系统）	nq	优先分配空闲服务器，避免排队，确保实时响应

六、LVS实践配置

以下基于CentOS 7系统，提供NAT、DR、TUN三种模式的完整配置步骤。

1. 基础环境准备（所有主机）

# 1. 关闭防火墙与SELinux（避免网络拦截）
systemctl stop firewalld && systemctl disable firewalld
sed -i 's/^SELINUX=enforcing/SELINUX=disabled/' /etc/sysconfig/selinux
setenforce 0  # 临时关闭SELinux，重启后永久生效# 2. 安装基础工具
yum -y install curl vim net-tools  # net-tools包含ifconfig、route等命令

2. 配置LVS-NAT模式（HTTP/HTTPS）

NAT模式适用于小规模内网集群，以下配置HTTP（80端口）和HTTPS（443端口）服务的负载均衡。

（1）环境信息

主机角色	网卡信息	IP配置	安装应用
Client	ens33（NAT模式）	172.16.30.20/24	无
DR（Director）	ens33（DIP，内网）、ens36（VIP，仅主机）	DIP:192.168.100.10/24；VIP:172.16.30.10/24	ipvsadm
RS1	ens33（RIP，内网）	RIP:192.168.100.20/24；网关=DIP	httpd、mod_ssl
RS2	ens33（RIP，内网）	RIP:192.168.100.30/24；网关=DIP	httpd、mod_ssl

（2）配置真实服务器（RS1、RS2）

① 配置网络IP

RS1配置：

# 编辑ens33网卡配置文件
vim /etc/sysconfig/network-scripts/ifcfg-ens133
# 配置内容（删除无关项）
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.20  # RIP
PREFIX=24
GATEWAY=192.168.100.10  # 网关指向DR的DIP（NAT模式核心）
DNS1=8.8.8.8# 重启网络服务并验证
systemctl restart network
ip a show ens33  # 确认IP与网关配置正确

RS2配置（仅IPADDR不同，其他与RS1一致）：

vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.100.30
systemctl restart network
ip a show ens33

② 部署HTTP服务（Apache）

RS1配置：

# 安装httpd
yum -y install httpd
# 创建测试页面（修正原文档的内容一致问题）
echo "RS1" > /var/www/html/index.html
# 启动服务并设置开机启动
systemctl restart httpd
systemctl enable httpd
# 本地验证
curl http://127.0.0.1  # 应输出"RS1"

RS2配置：

yum -y install httpd
echo "RS2" > /var/www/html/index.html
systemctl restart httpd
systemctl enable httpd
curl http://127.0.0.1  # 应输出"RS2"

③ 部署HTTPS服务（自签名证书）

HTTPS服务需SSL证书，以下采用自签名证书（生产环境建议使用CA机构颁发的证书）：

步骤1：在DR上创建CA根证书（证书颁发机构）

# 创建CA目录结构
mkdir -p /etc/pki/CA/{private,newcerts}
cd /etc/pki/CA
# 生成CA私钥（权限077，仅root可读写）
(umask 077; openssl genrsa -out private/cakey.pem 2048)
# 生成CA根证书（有效期1024天）
openssl req -new -x509 -key private/cakey.pem -out cacert.pem -days 1024
# 填写证书信息（示例）
# Country Name (2 letter code) [XX]:CN
# State or Province Name (full name) []:HB
# Locality Name (eg, city) [Default City]:WH
# Organization Name (eg, company) [Default Company Ltd]:HY
# Organizational Unit Name (eg, section) []:Linux
# Common Name (eg, your name or your server's hostname) []:LVS-CA
# Email Address []:ca@example.com# 初始化CA数据库
touch index.txt  # 证书索引文件
echo 01 > serial  # 证书序列号（从01开始）

步骤2：在RS1上生成证书请求（CSR）并发送给DR

# 安装mod_ssl（Apache的SSL模块）
yum -y install mod_ssl
# 创建SSL证书目录
mkdir /etc/httpd/ssl
cd /etc/httpd/ssl
# 生成RS1的私钥
(umask 077; openssl genrsa -out httpd.key 2048)
# 生成证书请求文件（CSR）
openssl req -new -key httpd.key -out httpd.csr
# 填写证书信息（Common Name建议与服务器IP或域名一致）
# Country Name (2 letter code) [XX]:CN
# State or Province Name (full name) []:HB
# Locality Name (eg, city) [Default City]:WH
# Organization Name (eg, company) [Default Company Ltd]:HY
# Organizational Unit Name (eg, section) []:Linux
# Common Name (eg, your name or your server's hostname) []:192.168.100.20
# Email Address []:rs1@example.com
# 其他选项（Challenge Password、Optional company name）直接回车# 将CSR文件发送给DR
scp httpd.csr root@192.168.100.10:/root/

步骤3：在DR上签署证书并回传RS1

# 进入CA目录
cd /etc/pki/CA
# 签署证书（有效期1024天）
openssl ca -in /root/httpd.csr -out /root/httpd.crt -days 1024
# 确认签署（输入y两次）
# Sign the certificate? [y/n]:y
# 1 out of 1 certificate requests certified, commit? [y/n]:y# 将签署后的证书（httpd.crt）和CA根证书（cacert.pem）发送给RS1
scp /root/httpd.crt root@192.168.100.20:/etc/httpd/ssl/
scp cacert.pem root@192.168.100.20:/etc/httpd/ssl/

步骤4：配置RS1与RS2的HTTPS服务

RS1配置：

# 编辑Apache的SSL配置文件
vim /etc/httpd/conf.d/ssl.conf
# 修改以下三个参数（指向实际证书路径）
SSLCertificateFile /etc/httpd/ssl/httpd.crt  # RS1的证书
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key  # RS1的私钥
SSLCACertificateFile /etc/httpd/ssl/cacert.pem  # CA根证书# 重启httpd服务
systemctl restart httpd
# 本地验证（-k忽略自签名证书警告）
curl -k https://127.0.0.1  # 应输出"RS1"

RS2配置（复制RS1的证书，简化配置）：

# 安装mod_ssl
yum -y install mod_ssl
# 创建SSL目录
mkdir /etc/httpd/ssl
# 从RS1复制证书文件
scp root@192.168.100.20:/etc/httpd/ssl/{httpd.crt,httpd.key,cacert.pem} /etc/httpd/ssl/
# 配置SSL（同RS1）
vim /etc/httpd/conf.d/ssl.conf
SSLCertificateFile /etc/httpd/ssl/httpd.crt
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key
SSLCACertificateFile /etc/httpd/ssl/cacert.pem
# 重启服务并验证
systemctl restart httpd
curl -k https://127.0.0.1  # 应输出"RS2"

（3）配置调度器（DR）

① 配置网络IP（DIP与VIP）

# 配置ens33（内网，DIP）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.10  # DIP
PREFIX=24
DNS1=8.8.8.8# 配置ens36（仅主机模式，VIP）
nmcli connection add con-name ens36 ifname ens36 type ethernet  # 创建连接
vim /etc/sysconfig/network-scripts/ifcfg-ens192
TYPE=Ethernet
BOOTPROTO=static
NAME=ens36
DEVICE=ens36
ONBOOT=yes
IPADDR=172.16.30.10  # VIP（对外服务IP）
PREFIX=24
DNS1=8.8.8.8# 重启网络服务并验证
systemctl restart network
ip a show ens33  # 确认DIP
ip a show ens36  # 确认VIP

② 开启IP转发（NAT模式必需）

# 编辑内核参数配置文件（修正原文档的文件名错误）
vim /etc/sysctl.conf
# 添加以下内容
net.ipv4.ip_forward = 1# 使内核参数生效
sysctl -p
# 验证IP转发是否开启（输出1表示开启）
sysctl net.ipv4.ip_forward

③ 安装ipvsadm并配置LVS规则

# 安装ipvsadm
yum -y install ipvsadm# 配置HTTP服务规则（VIP:80，轮询算法，NAT模式）
ipvsadm -A -t 172.16.30.10:80 -s rr  # 添加HTTP集群服务
ipvsadm -a -t 172.16.30.10:80 -r 192.168.100.20:80 -m  # 添加RS1
ipvsadm -a -t 172.16.30.10:80 -r 192.168.100.30:80 -m  # 添加RS2# 配置HTTPS服务规则（VIP:443，轮询算法，NAT模式）
ipvsadm -A -t 172.16.30.10:443 -s rr  # 添加HTTPS集群服务
ipvsadm -a -t 172.16.30.10:443 -r 192.168.100.20:443 -m  # 添加RS1
ipvsadm -a -t 172.16.30.10:443 -r 192.168.100.30:443 -m  # 添加RS2# 查看LVS规则（验证配置）
ipvsadm -Ln
# 预期输出：
# TCP  172.16.30.10:80 rr
#   -> 192.168.100.20:80            Masq    1      0          0
#   -> 192.168.100.30:80            Masq    1      0          0
# TCP  172.16.30.10:443 rr
#   -> 192.168.100.20:443           Masq    1      0          0
#   -> 192.168.100.30:443           Masq    1      0          0         # 保存规则（避免系统重启后丢失）
ipvsadm -Sn > /etc/sysconfig/ipvsadm
# 重启ipvsadm服务并设置开机启动
systemctl restart ipvsadm
systemctl enable ipvsadm

（4）客户端测试

# 配置客户端IP（与VIP在同一网段，172.16.30.0/24）
#配置仅主机模式
vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=172.16.30.20  # 客户端IP（原文档已配置）
PREFIX=24
DNS1=8.8.8.8
systemctl restart NetworkManager# 测试HTTP服务（多次执行，验证轮询）
curl http://172.16.30.10
# 预期输出交替出现：RS1、RS2# 测试HTTPS服务（-k忽略证书警告，多次执行验证轮询）
curl -k https://172.16.30.10:443
# 预期输出交替出现：RS1、RS2

3. 配置LVS-DR模式（HTTP）

DR模式适用于局域网内大规模集群，以下配置HTTP服务的负载均衡（HTTPS配置类似，仅需调整端口为443）。

（1）环境信息

主机角色	IP配置	安装应用
Client	192.168.100.200/24	无
DR	DIP:192.168.100.10/24；VIP:192.168.100.100/32（ens33:lo子接口）	ipvsadm
RS1	RIP:192.168.100.20/24；VIP:192.168.100.100/32（lo接口）	httpd
RS2	RIP:192.168.100.30/24；VIP:192.168.100.100/32（lo接口）	httpd

（2）配置真实服务器（RS1、RS2）

① 配置网络IP与ARP抑制参数

RS1配置：

# 配置RIP（无需网关，DR模式响应直接回传）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.20  # RIP
PREFIX=24
DNS1=8.8.8.8
systemctl restart network# 配置ARP抑制参数（避免ARP风暴，核心步骤）
vim /etc/sysctl.conf
# 添加以下参数：
net.ipv4.conf.all.arp_ignore = 1  # 仅响应目标IP为自身接口IP的ARP请求
net.ipv4.conf.all.arp_announce = 2  # ARP请求源IP使用发送接口IP
net.ipv4.conf.lo.arp_ignore = 1  # lo接口同样抑制ARP
net.ipv4.conf.lo.arp_announce = 2# 使内核参数生效
sysctl -p# 在lo接口配置VIP（32位子网掩码，避免路由冲突）
ifconfig lo:0 192.168.100.100/32 broadcast 192.168.100.100 netmask 255.255.255.255 up
# 验证VIP配置
ip a show lo  # 应显示lo:0@lo: ... inet 192.168.100.100/32 ...route add -host 192.168.100.100 dev lo

RS2配置（与RS1一致，仅RIP不同）：

# 配置RIP
vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.100.30  # RIP
systemctl restart network# 配置ARP抑制参数（同RS1）
vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
sysctl -p# 配置lo接口VIP
ifconfig lo:0 192.168.100.100/32 broadcast 192.168.100.100 netmask 255.255.255.255 up
ip a show lo  # 验证VIP
route add -host 192.168.100.100 dev lo

② 部署HTTP服务

RS1配置：

yum -y install httpd
echo "RS1 - DR Mode" > /var/www/html/index.html
systemctl restart httpd
systemctl enable httpd
curl http://127.0.0.1  # 验证，输出"RS1 - DR Mode"

RS2配置：

yum -y install httpd
echo "RS2 - DR Mode" > /var/www/html/index.html
systemctl restart httpd
systemctl enable httpd
curl http://127.0.0.1  # 验证，输出"RS2 - DR Mode"

（3）配置调度器（DR）

① 配置网络IP（DIP与VIP）

# 配置DIP（内网网卡ens33）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.10  # DIP
PREFIX=24
DNS1=8.8.8.8# 配置VIP（外网网卡ens33的虚拟子接口，修正原文档的lo接口错误）
ifconfig lo:0 192.168.100.100/32 broadcast 192.168.100.100 netmask 255.255.255.255 up# 重启网络服务并验证
systemctl restart network
ip a show ens33  # 验证DIP与VIP（ens33:0子接口）#配置#开路由转发

② 安装ipvsadm并配置LVS规则

yum -y install ipvsadm# 配置DR模式规则（-g指定DR模式，轮询算法）
ipvsadm -A -t 192.168.100.100:80 -s rr  # 添加HTTP集群服务（VIP:80）
ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.20:80 -g  # 添加RS1
ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.30:80 -g  # 添加RS2# 查看规则（验证DR模式配置）
ipvsadm -Ln
# 预期输出：
# TCP  192.168.100.100:80 rr
#   -> 192.168.100.20:80            Route    1      0          0
#   -> 192.168.100.30:80            Route    1      0          0         # 保存规则并设置开机启动
ipvsadm -Sn > /etc/sysconfig/ipvsadm
systemctl restart ipvsadm
systemctl enable ipvsadm

（4）客户端测试

# 配置客户端IP（与DR、RS在同一局域网，192.168.100.0/24）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.100.200  # 客户端IP
PREFIX=24
systemctl restart network# 测试HTTP服务（多次执行，验证轮询）
curl http://192.168.100.100
# 预期输出交替出现：RS1 - DR Mode、RS2 - DR Mode

4. 配置LVS-TUN模式（HTTP）

TUN模式适用于跨地域集群，以下配置HTTP服务的负载均衡，需注意隧道模块加载与RP Filter关闭。

（1）环境信息

主机角色	IP配置	安装应用
Client	192.168.100.40/24	无
DR	DIP:192.168.100.10/24；VIP:192.168.100.55/32（tunl0接口）	ipvsadm
RS1	RIP:192.168.100.20/24；VIP:192.168.100.55/32（tunl0接口）	httpd
RS2	RIP:192.168.100.30/24；VIP:192.168.100.55/32（tunl0接口）	httpd

（2）配置真实服务器（RS1、RS2）

① 加载ipip隧道模块（永久生效）

# 临时加载ipip模块（立即生效）
modprobe ipip
# 永久加载（系统重启后自动加载）
echo "ipip" >> /etc/modules-load.d/ipip.conf
# 验证模块加载（输出ipip表示成功）
lsmod | grep ipip

② 配置网络IP与内核参数

RS1配置：

# 配置RIP（模拟跨网段，与DR的DIP不在同一网段）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.20  # RIP（跨网段）
PREFIX=24
DNS1=8.8.8.8
systemctl restart NetworkManager# 配置内核参数（关闭RP Filter，抑制ARP）
vim /etc/sysctl.conf
# 添加以下参数：
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.rp_filter = 0  # 关闭反向路径过滤（隧道必需）
net.ipv4.conf.tunl0.rp_filter = 0# 使参数生效
sysctl -p# 在tunl0隧道接口配置VIP（32位子网掩码）
ifconfig tunl0 192.168.100.55/32 broadcast 192.168.100.55 netmask 255.255.255.255 up
# 验证VIP配置
ip a show tunl0  # 应显示tunl0: <POINTOPOINT,UP,LOWER_UP> ... inet 192.168.100.55/32 ...

RS2配置（与RS1一致，仅RIP不同）：

# 配置RIP
vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.100.30  # RIP（跨网段）
systemctl restart network# 配置内核参数（同RS1）
vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
sysctl -p# 配置tunl0接口VIP
ifconfig tunl0 192.168.100.55/32 broadcast 192.168.100.55 netmask 255.255.255.255 up
ip a show tunl0  # 验证VIP

③ 部署HTTP服务

RS1配置：

yum -y install httpd
echo "RS1 - TUN Mode" > /var/www/html/index.html
systemctl restart httpd
systemctl enable httpd
curl http://127.0.0.1  # 验证，输出"RS1 - TUN Mode"

RS2配置：

yum -y install httpd
echo "RS2 - TUN Mode" > /var/www/html/index.html
systemctl restart httpd
systemctl enable httpd
curl http://127.0.0.1  # 验证，输出"RS2 - TUN Mode"

（3）配置调度器（DR）

① 开启IP转发与加载隧道模块

# 开启IP转发（TUN模式必需）
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
sysctl -p# 加载ipip模块（同Real Server）
modprobe ipip
echo "ipip" >> /etc/modules-load.d/ipip.conf
lsmod | grep ipip  # 验证

② 配置网络IP（DIP与VIP）

# 配置DIP（与Real Server跨网段通信的IP）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.100.10  # DIP（跨网段）
PREFIX=24
DNS1=8.8.8.8# 配置VIP（tunl0隧道接口）
ifconfig tunl0 192.168.100.55/32 broadcast 192.168.100.55 netmask 255.255.255.255 up# 重启网络服务并验证
systemctl restart network
ip a show ens33  # 验证DIP
ip a show tunl0  # 验证VIP

③ 配置LVS规则（TUN模式）

yum -y install ipvsadm# 配置TUN模式规则（-i指定TUN模式，轮询算法）
ipvsadm -A -t 192.168.100.55:80 -s rr  # 添加HTTP集群服务（VIP:80）
ipvsadm -a -t 192.168.100.55:80 -r 192.168.100.20:80 -i  # 添加RS1
ipvsadm -a -t 192.168.100.55:80 -r 192.168.100.30:80 -i  # 添加RS2# 查看规则（验证TUN模式配置）
ipvsadm -Ln
# 预期输出：
# TCP  192.168.100.55:80 rr
#   -> 192.168.200.20:80            Tunnel   1      0          0
#   -> 192.168.200.30:80            Tunnel   1      0          0         # 保存规则并设置开机启动
ipvsadm -Sn > /etc/sysconfig/ipvsadm
systemctl restart ipvsadm
systemctl enable ipvsadm

（4）客户端测试

# 配置客户端IP（可访问DR的VIP，192.168.100.0/24）
vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.100.40  # 客户端IP
PREFIX=24
systemctl restart network# 测试HTTP服务（多次执行，验证轮询）
curl http://192.168.100.55
# 预期输出交替出现：RS1 - TUN Mode、RS2 - TUN Mode

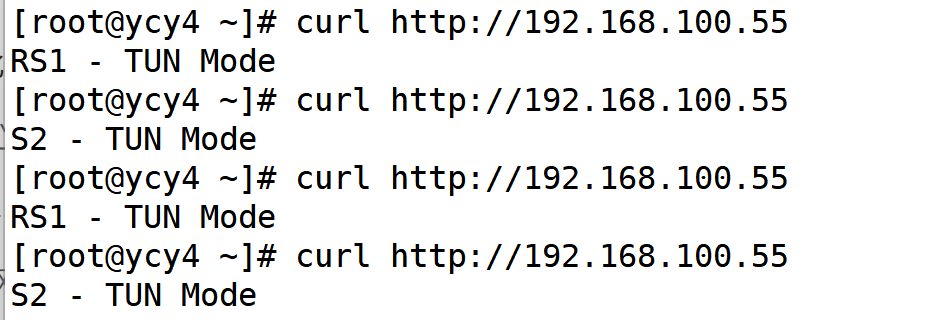

在这里插入图片描述

七、总结

LVS作为Linux内核原生的负载均衡解决方案，凭借高性能、高稳定性与灵活的工作模式，成为构建高可用服务器集群的核心技术。本文基于原文档，系统梳理了LVS的简介、体系结构、管理工具、工作模式、调度算法及实践配置，纠正了原文档中的IP冲突、配置文件路径错误、VIP配置接口错误等问题，并补充了详细的原理说明与验证步骤。

核心要点回顾

体系结构：LVS由负载均衡层、服务器群组层、数据共享存储层组成，各层级功能解耦，确保集群透明性与可扩展性。
管理工具：ipvs（内核模块）实现负载均衡核心功能，ipvsadm（用户工具）负责规则管理，二者协同工作。
工作模式：
- NAT模式：配置简单，适用于小规模内网集群，但Director是瓶颈。
- DR模式：性能最优，适用于局域网大规模集群，但需同一网段。
- TUN模式：支持跨地域部署，适用于分布式集群，但仅支持Linux真实服务器。
调度算法：静态算法（rr、wrr、sh、dh）适用于负载稳定场景，动态算法（wlc、lblc、sed、nq）适用于负载波动大、配置差异大的场景。
实践配置：需注意网络IP、内核参数、规则保存等细节，确保集群正常运行并通过客户端测试验证。

通过合理选择LVS工作模式与调度算法，结合健康监控（Ldirectord）与高可用方案（如Keepalived），可构建稳定、高效、自愈的负载均衡集群，满足从内网小规模服务到跨地域大规模服务的各类业务需求。

LVS三种工作模式对比：流程拆解+通俗讲解+可视化图表

LVS的NAT、DR、TUN三种模式，本质是“请求怎么分、响应怎么传”的三种不同方案。为了让大家更直观理解，我们先明确3个核心IP（类比物流中的关键地址），再拆解每种模式的完整流程，最后用流程图和表格总结差异。

一、先搞懂3个核心概念（基础必备）

就像物流需要“总仓地址、仓库地址、客户地址”，LVS也有3个关键IP，所有数据流转都围绕它们：

VIP（虚拟IP）：对外的“总仓地址”，用户只知道这个IP，是请求的入口。
RIP（真实服务器IP）：后端“仓库地址”，真实处理请求的服务器IP，用户看不到。
DIP（调度器IP）：“物流调度中心地址”，负责把用户请求分给真实服务器。

二、三种模式详解：流程拆解+流程图+通俗解读

1. NAT模式（网络地址转换）：“调度中心包办收发”

（1）完整工作流程（分4步）

假设用户IP（CIP）=192.168.1.100，VIP=172.16.30.10，DIP=192.168.100.10，RIP1=192.168.100.20，RIP2=192.168.100.30：

用户发请求：用户向VIP（172.16.30.10）发送HTTP请求，数据包信息：源IP=CIP（192.168.1.100），目标IP=VIP（172.16.30.10），目标端口=80。
调度中心转发请求：调度器（DIP=192.168.100.10）收到请求，按轮询算法选RIP1（192.168.100.20），修改数据包的目标IP为RIP1，新数据包信息：源IP=CIP，目标IP=RIP1，目标端口=80，然后转发给RIP1。
真实服务器处理并回传：RIP1处理请求后，生成响应数据包，信息：源IP=RIP1，目标IP=CIP。由于RIP1的默认网关指向DIP，响应包会先发给调度器。
调度中心回传用户：调度器收到响应包，修改源IP为VIP，新数据包信息：源IP=VIP，目标IP=CIP，最后发给用户，完成一次交互。

（2）流程图（极简版）

请添加图片描述

graph LR
A[用户（CIP）] -->|请求：CIP→VIP| B[调度器（DIP）]
B -->|转发：CIP→RIP1（改目标IP）| C[真实服务器1（RIP1）]
C -->|响应：RIP1→CIP| B
B -->|回传：VIP→CIP（改源IP）| A

（3）通俗解读

NAT模式像“小区代收点”：用户把快递（请求）寄到代收点（调度器），代收点改地址后转给小区里的仓库（真实服务器）；仓库发快递（响应）时，必须先寄回代收点，代收点改寄件人后再发给用户。所有快递都绕不开代收点，代收点忙了就会堵。

2. DR模式（直接路由）：“调度中心只分单，仓库直接送货”

（1）完整工作流程（分3步）

假设CIP=192.168.1.100，VIP=192.168.100.100，DIP=192.168.100.10，RIP1=192.168.100.20，RIP2=192.168.100.30（所有设备在同一局域网）：

用户发请求：用户向VIP（192.168.100.100）发请求，数据包信息：源IP=CIP，目标IP=VIP，目标MAC=DIP的MAC（调度器网卡地址）。
调度中心转发请求：调度器收到请求，按轮询算法选RIP1，不改IP（仍为VIP），只改目标MAC为RIP1的MAC，新数据包信息：源IP=CIP，目标IP=VIP，目标MAC=RIP1的MAC，通过局域网发给RIP1。
真实服务器直接回传用户：RIP1的lo接口已配置VIP（192.168.100.100），看到目标MAC是自己，就处理请求；生成响应包：源IP=VIP，目标IP=CIP，直接通过外网网卡发给用户，不经过调度器。

（2）流程图（极简版）

请添加图片描述

graph LR
A[用户（CIP）] -->|请求：CIP→VIP（目标MAC=DIP的MAC）| B[调度器（DIP）]
B -->|转发：CIP→VIP（改目标MAC=RIP1的MAC）| C[真实服务器1（RIP1）]
C -->|响应：VIP→CIP（直接发送）| A

（3）通俗解读

DR模式像“外卖调度”：用户下单时填“品牌总店名”（VIP），订单先到调度中心（DIP）；调度中心不改“店名”，只改“配送员电话”（目标MAC），把订单转给对应外卖店（RIP）；外卖店做好餐后，直接打电话联系用户（响应直达），不用再绕回调度中心。

3. TUN模式（IP隧道）：“调度中心用隧道传单，仓库直接送货”

（1）完整工作流程（分3步）

假设CIP=192.168.1.100，VIP=192.168.100.55，DIP=192.168.200.10（调度器在A地），RIP1=192.168.300.20（真实服务器在B地，有公网IP）：

用户发请求：用户向VIP（192.168.100.55）发请求，数据包信息：源IP=CIP，目标IP=VIP。
调度中心封装隧道转发：调度器收到请求，按轮询算法选RIP1，给原数据包套一层“隧道外壳”（新IP头部）：外壳的源IP=DIP（192.168.200.10），目标IP=RIP1（192.168.300.20），通过公网把“双层数据包”发给RIP1。
真实服务器解封装并直接回传：RIP1加载了ipip隧道模块，拆开“隧道外壳”，看到内层数据包的目标IP是VIP（已配置在tunl0接口），处理请求后生成响应包：源IP=VIP，目标IP=CIP，用自己的公网IP直接发给用户，不经过调度器。

（2）流程图（极简版）

请添加图片描述

graph LR
A[用户（CIP）] -->|请求：CIP→VIP| B[调度器（DIP）]
B -->|隧道封装：外层（DIP→RIP1）+内层（CIP→VIP）| C[真实服务器1（RIP1，公网IP）]
C -->|解封装→响应：VIP→CIP（直接发送）| A

（3）通俗解读

TUN模式像“跨城快递+同城配送”：用户寄快递到“品牌总仓”（VIP），先到本地调度中心（DIP）；调度中心给快递套一个“跨城专用袋”（隧道封装），写清楚“跨城收件地址”（RIP的公网IP），通过长途物流（公网）寄到异地仓库；仓库拆开“专用袋”，处理完快递后，直接用本地配送（响应直达）发给用户，不用再绕回本地调度中心。

三、三种模式核心差异表（含流程特点）

对比维度	NAT模式	DR模式	TUN模式
数据流转特点	请求→调度器→真实服务器；响应→真实服务器→调度器→用户（全绕路）	请求→调度器→真实服务器；响应→真实服务器→用户（响应不绕路）	请求→调度器（隧道）→真实服务器；响应→真实服务器→用户（响应不绕路）
关键修改内容	修改请求的目标IP、响应的源IP（改IP）	只修改请求的目标MAC地址（不改IP）	给请求套隧道外壳（双层IP），不修改内层IP
真实服务器IP	仅需内网IP（不用公网）	仅需内网IP（同一局域网）	必须公网IP（跨地域通信）
跨地域支持	不支持（真实服务器在内网）	不支持（需同一局域网）	支持（隧道跨公网）
端口转换	支持（用户请求8080→真实服务器80）	不支持（端口必须一致）	不支持（端口必须一致）
最大集群规模	约20台（调度器是瓶颈）	数百台（调度器压力小）	数百台（调度器压力小）
响应速度	慢（全绕路）	快（无绕路、无隧道）	中（无绕路、有隧道封装开销）
系统兼容性	所有系统（Windows/Linux等）	优先Linux（Windows配置复杂）	仅Linux（需ipip隧道模块）
适用场景	小规模内网服务（OA、测试环境）	局域网高并发服务（电商、直播）	跨地域分布式服务（CDN、多地灾备）

四、选型口诀（帮你快速决策）

小规模、内网用NAT：用户少、不用跨地域，省IP成本；
同机房、高并发用DR：速度快、能扛大规模请求，性能优先；
跨地域、分布式用TUN：需要覆盖多地用户，灵活优先。

比如：

公司内部打卡系统 → NAT模式；
双11电商购物页面 → DR模式；
全国性视频网站的内容分发 → TUN模式。

虚拟机仅主机模式与NAT模式的区别：通俗解读+场景适配

在使用VMware、VirtualBox等虚拟机软件时，“仅主机模式”和“NAT模式”是最常用的两种网络配置，但很多人容易混淆。其实二者的核心差异在于“虚拟机能否上网”“虚拟机与外界如何通信”，下面从工作原理、通信范围、配置细节等维度拆解，结合通俗类比和场景举例，让你一次搞懂。

一、先明确2个基础概念（理解前提）

在对比前，先搞懂虚拟机网络中的两个关键“角色”，就像现实中的“路由器”和“网线”：

虚拟网卡：虚拟机软件在宿主机（你正在用的电脑）上创建的“虚拟网线接口”，比如VMware的“VMnet1”（默认对应仅主机模式）、“VMnet8”（默认对应NAT模式），负责连接虚拟机和宿主机/外部网络。
虚拟交换机：虚拟机软件创建的“虚拟路由器”，比如VMnet1和VMnet8各自对应一个虚拟交换机，负责转发虚拟机、宿主机、外部网络之间的数据。

二、核心区别：用“家庭网络”类比

我们把“宿主机”比作“你家的主电脑”，“虚拟机”比作“你家的副电脑”，“外网”比作“互联网”，用家庭网络场景类比两种模式的差异：

1. 仅主机模式（Host-Only）：“副电脑只能连主电脑，不能上网”

（1）工作原理（像“主副电脑直连，不接路由器”）

虚拟机通过“VMnet1虚拟交换机”，只与宿主机建立连接，相当于给主电脑和副电脑拉了一根“专用网线”；
虚拟交换机不连接宿主机的物理网卡（相当于不接家里的路由器），所以虚拟机只能和宿主机通信，无法访问互联网，也无法被同一局域网的其他真实电脑（比如你同事的电脑）访问。
IP地址特点：虚拟机和宿主机的“VMnet1虚拟网卡”会在同一个私有网段（比如192.168.137.0/24），比如宿主机VMnet1的IP是192.168.137.1，虚拟机的IP是192.168.137.100，二者能互相ping通，但虚拟机ping不通百度（www.baidu.com）。

（2）通俗通信范围（画个圈就懂）

[ 互联网 ] ←×→ [ 宿主机物理网卡 ] ←×→ [ VMnet1虚拟交换机 ] ←√→ [ 虚拟机 ]↓√[ 宿主机 ]

能通的：虚拟机 ↔ 宿主机（主副电脑互传文件）；
不通的：虚拟机 ↔ 互联网（副电脑不能上网）、虚拟机 ↔ 其他真实电脑（副电脑不能连邻居家的电脑）。

（3）优缺点

优点	缺点
1. 网络隔离性好：虚拟机只连宿主机，不会被外网或其他电脑干扰，适合做安全测试（比如测试病毒、漏洞，不怕影响其他设备）； 2. 配置简单：无需额外设置网关、DNS，虚拟机软件自动分配网段，开箱即用； 3. 通信稳定：不依赖外网，即使宿主机断网，虚拟机和宿主机仍能正常通信。	1. 虚拟机不能上网：无法下载软件、更新系统，只能用宿主机提前传好的文件； 2. 无法与其他真实电脑通信：比如同一办公室的同事，不能访问你虚拟机里的服务（如Web页面）。

2. NAT模式（网络地址转换）：“副电脑通过主电脑上网，像手机连WiFi”

（1）工作原理（像“副电脑连家里的路由器，通过主电脑转发上网”）

虚拟机通过“VMnet8虚拟交换机”连接，虚拟交换机同时关联宿主机的“VMnet8虚拟网卡”和“物理网卡”（相当于副电脑连到家里的路由器，路由器再连主电脑）；
虚拟机的IP是私有网段（比如192.168.233.0/24），无法直接访问外网，需要通过“NAT转换”：虚拟机的请求先发给VMnet8虚拟交换机，再由宿主机的物理网卡把“虚拟机的私有IP”转换成“宿主机的公网IP”（或内网IP），转发到外网；外网的响应则按相反路径回传给虚拟机。
IP地址特点：宿主机VMnet8的IP是192.168.233.1（默认网关），虚拟机的IP是192.168.233.100，虚拟机既能ping通宿主机，也能ping通百度（能上网），但同一局域网的其他真实电脑（比如同事的电脑）ping不通虚拟机（因为虚拟机是私有IP，未暴露到外网）。

（2）通俗通信范围（画个圈就懂）

[ 互联网 ] ←√→ [ 宿主机物理网卡 ] ←√→ [ VMnet8虚拟交换机 ] ←√→ [ 虚拟机 ]↓√[ 宿主机 ]

能通的：虚拟机 ↔ 宿主机、虚拟机 ↔ 互联网（副电脑能上网下载软件）；
不通的：虚拟机 ↔ 其他真实电脑（同事的电脑看不到你的虚拟机，像手机连WiFi，外人找不到这台手机）。

（3）优缺点

优点	缺点
1. 虚拟机能上网：可正常下载软件、更新系统、访问外网服务，满足大多数日常需求（比如虚拟机里装Linux系统，在线安装nginx）； 2. 不占用公网IP：虚拟机用私有IP，通过宿主机NAT转换上网，不用额外申请公网IP，成本低； 3. 安全性较高：虚拟机隐藏在宿主机背后，外网或其他真实电脑无法直接访问，减少被攻击的风险。	1. 无法被其他真实电脑访问：如果想让同事访问你虚拟机里的Web服务（比如测试环境），需要额外配置“端口转发”，比较麻烦； 2. 依赖宿主机网络：如果宿主机断网，虚拟机也会跟着断网；宿主机关机，虚拟机无法与外界通信。

优点

缺点

1. 虚拟机能上网：可正常下载软件、更新系统、访问外网服务，满足大多数日常需求（比如虚拟机里装Linux系统，在线安装nginx）；
2. 不占用公网IP：虚拟机用私有IP，通过宿主机NAT转换上网，不用额外申请公网IP，成本低；
3. 安全性较高：虚拟机隐藏在宿主机背后，外网或其他真实电脑无法直接访问，减少被攻击的风险。

1. 无法被其他真实电脑访问：如果想让同事访问你虚拟机里的Web服务（比如测试环境），需要额外配置“端口转发”，比较麻烦；
2. 依赖宿主机网络：如果宿主机断网，虚拟机也会跟着断网；宿主机关机，虚拟机无法与外界通信。

三、关键区别对比表（一目了然）

对比维度	仅主机模式（Host-Only）	NAT模式（Network Address Translation）
核心功能	虚拟机仅与宿主机通信，不能上网	虚拟机通过宿主机NAT转换上网，可与宿主机通信
上网能力	❌ 不能访问互联网	✅ 能访问互联网
与其他真实电脑通信	❌ 不能（无法被其他电脑访问，也不能访问其他电脑）	❌ 默认不能（需额外配置端口转发才能被访问）
依赖宿主机物理网卡	❌ 不依赖（虚拟交换机不连物理网卡）	✅ 依赖（虚拟交换机连物理网卡，通过物理网卡上网）
IP网段	固定私有网段（如VMware的192.168.137.0/24）	固定私有网段（如VMware的192.168.233.0/24）
网关配置	无需配置（仅需与宿主机同网段）	需配置为虚拟网卡IP（如192.168.233.1）
典型场景	安全测试、离线开发（不依赖外网）	日常开发、软件安装、外网访问（依赖上网）

四、场景举例：帮你选对模式

选仅主机模式的场景：
- 测试病毒/恶意软件：担心虚拟机连网上传数据，或病毒扩散到外网，用仅主机模式隔离；
- 离线搭建内网集群：比如在虚拟机里搭LVS、K8s集群，只需虚拟机之间和宿主机通信，不用上网；
- 保护敏感数据：虚拟机里存了涉密文件，不希望连外网，避免数据泄露。
选NAT模式的场景：
- 日常开发调试：比如在Linux虚拟机里写代码，需要在线安装gcc、python等依赖包；
- 访问外网服务：比如虚拟机里的程序需要调用百度API、微信支付接口，必须上网；
- 新手入门：不想折腾复杂配置，又需要虚拟机上网，NAT模式是“开箱即用”的最优选择。

五、补充：如何快速切换与验证

1. 切换方法（以VMware为例）

关闭虚拟机（部分软件支持开机切换，但建议关机操作，避免网络异常）；
右键虚拟机 → 【设置】→ 【网络适配器】；
在“网络连接”中选择“仅主机模式”或“NAT模式”，点击【确定】；
启动虚拟机，通过ip addr（Linux）或“网络连接”（Windows）查看IP，确认网段是否正确。

2. 验证方法

验证仅主机模式：
1. 虚拟机ping宿主机的VMnet1IP（比如ping 192.168.137.1），能通说明与宿主机连接正常；
2. 虚拟机ping百度（ping www.baidu.com），不通说明隔离生效，符合仅主机模式特性。
验证NAT模式：
1. 虚拟机ping宿主机的VMnet8IP（比如ping 192.168.233.1），能通说明与宿主机连接正常；
2. 虚拟机ping百度（ping www.baidu.com），能通说明NAT转换生效，可正常上网。

总结

四、场景举例：帮你选对模式

选仅主机模式的场景：
- 测试病毒/恶意软件：担心虚拟机连网上传数据，或病毒扩散到外网，用仅主机模式隔离；
- 离线搭建内网集群：比如在虚拟机里搭LVS、K8s集群，只需虚拟机之间和宿主机通信，不用上网；
- 保护敏感数据：虚拟机里存了涉密文件，不希望连外网，避免数据泄露。
选NAT模式的场景：
- 日常开发调试：比如在Linux虚拟机里写代码，需要在线安装gcc、python等依赖包；
- 访问外网服务：比如虚拟机里的程序需要调用百度API、微信支付接口，必须上网；
- 新手入门：不想折腾复杂配置，又需要虚拟机上网，NAT模式是“开箱即用”的最优选择。

五、补充：如何快速切换与验证

1. 切换方法（以VMware为例）

关闭虚拟机（部分软件支持开机切换，但建议关机操作，避免网络异常）；
右键虚拟机 → 【设置】→ 【网络适配器】；
在“网络连接”中选择“仅主机模式”或“NAT模式”，点击【确定】；
启动虚拟机，通过ip addr（Linux）或“网络连接”（Windows）查看IP，确认网段是否正确。

2. 验证方法

验证仅主机模式：
1. 虚拟机ping宿主机的VMnet1IP（比如ping 192.168.137.1），能通说明与宿主机连接正常；
2. 虚拟机ping百度（ping www.baidu.com），不通说明隔离生效，符合仅主机模式特性。
验证NAT模式：
1. 虚拟机ping宿主机的VMnet8IP（比如ping 192.168.233.1），能通说明与宿主机连接正常；
2. 虚拟机ping百度（ping www.baidu.com），能通说明NAT转换生效，可正常上网。
