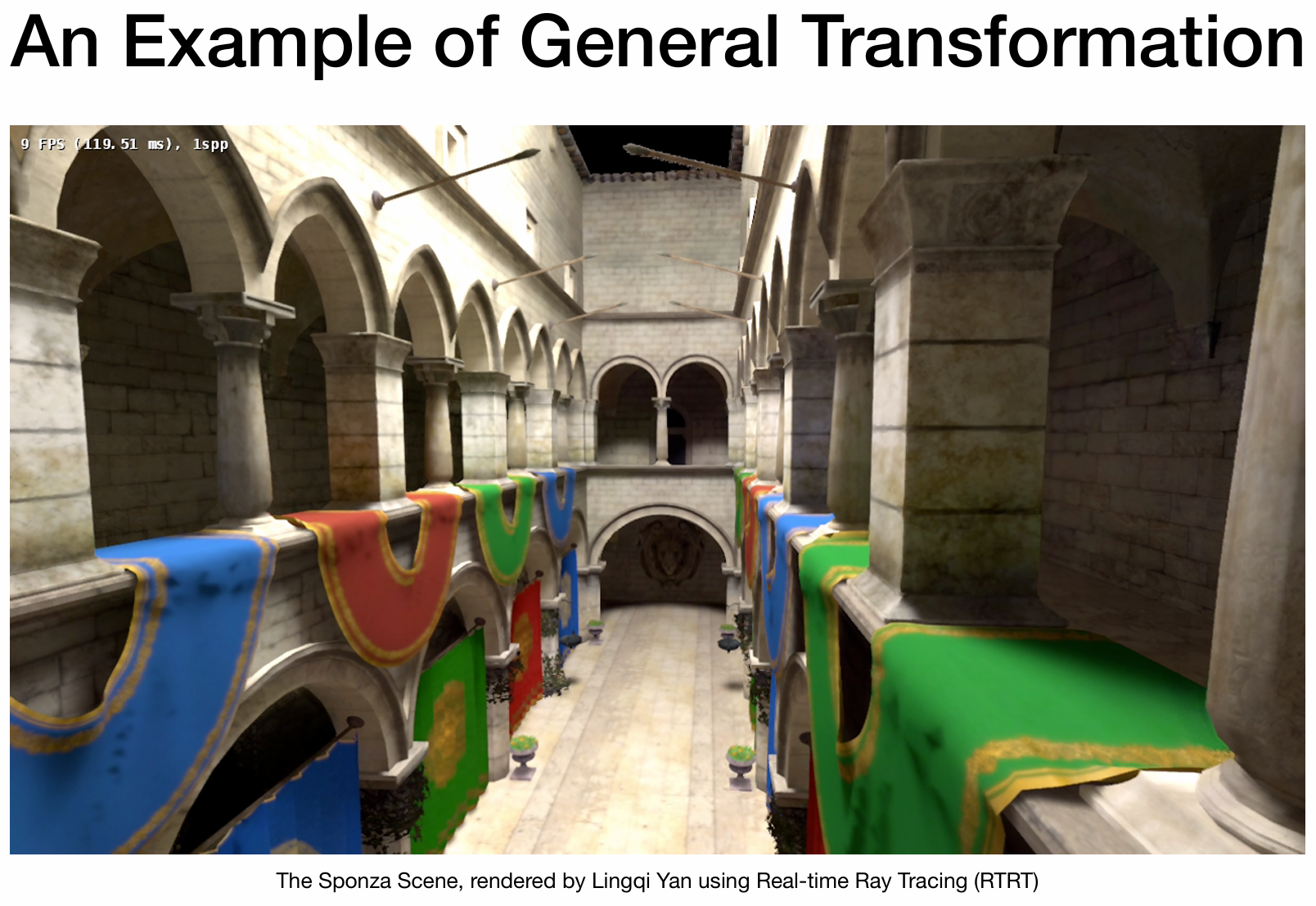

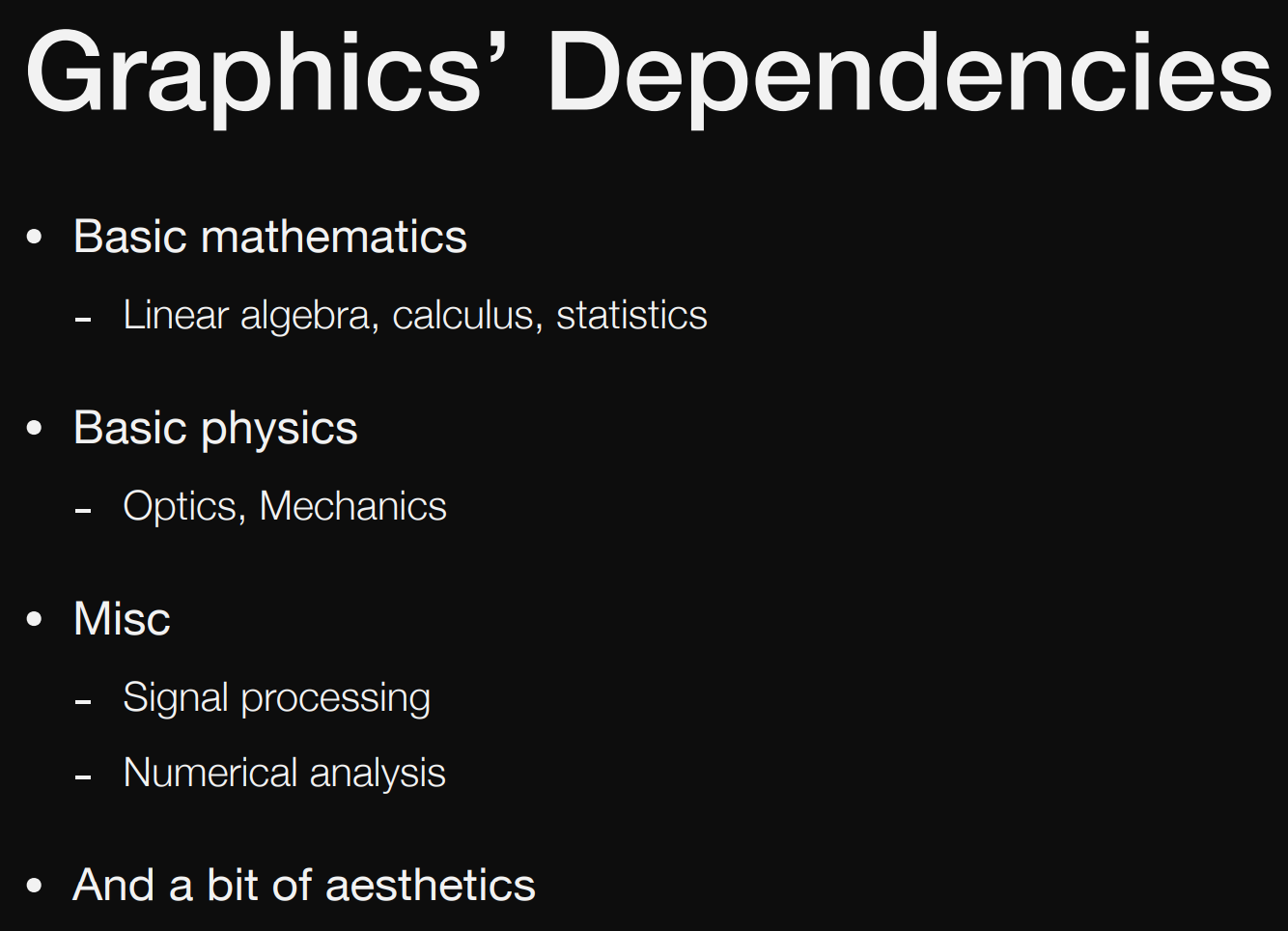

图形学的依赖知识

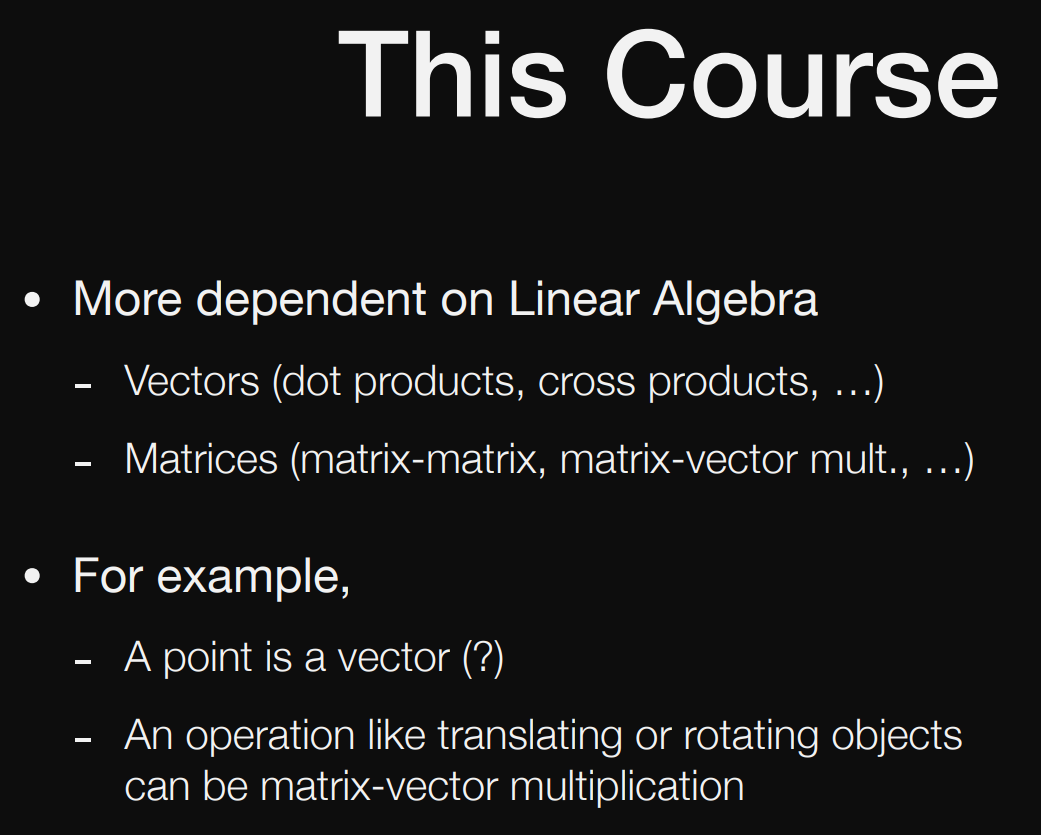

本节课任务

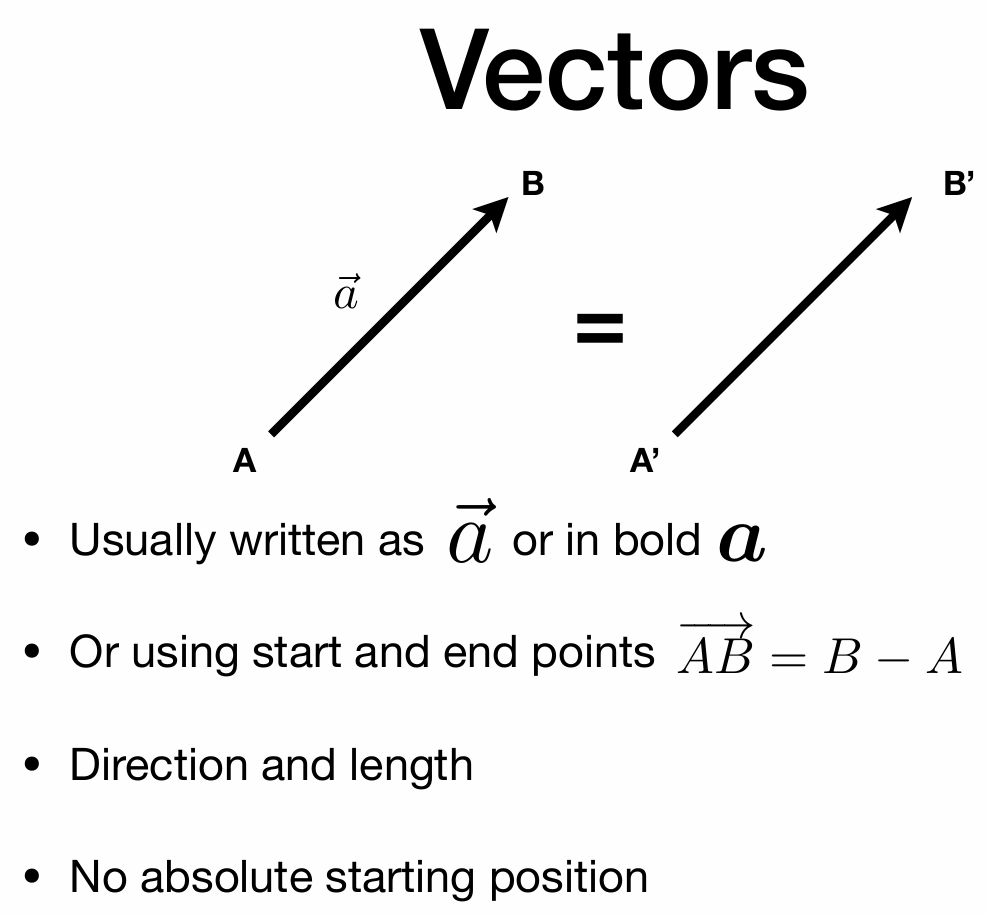

向量

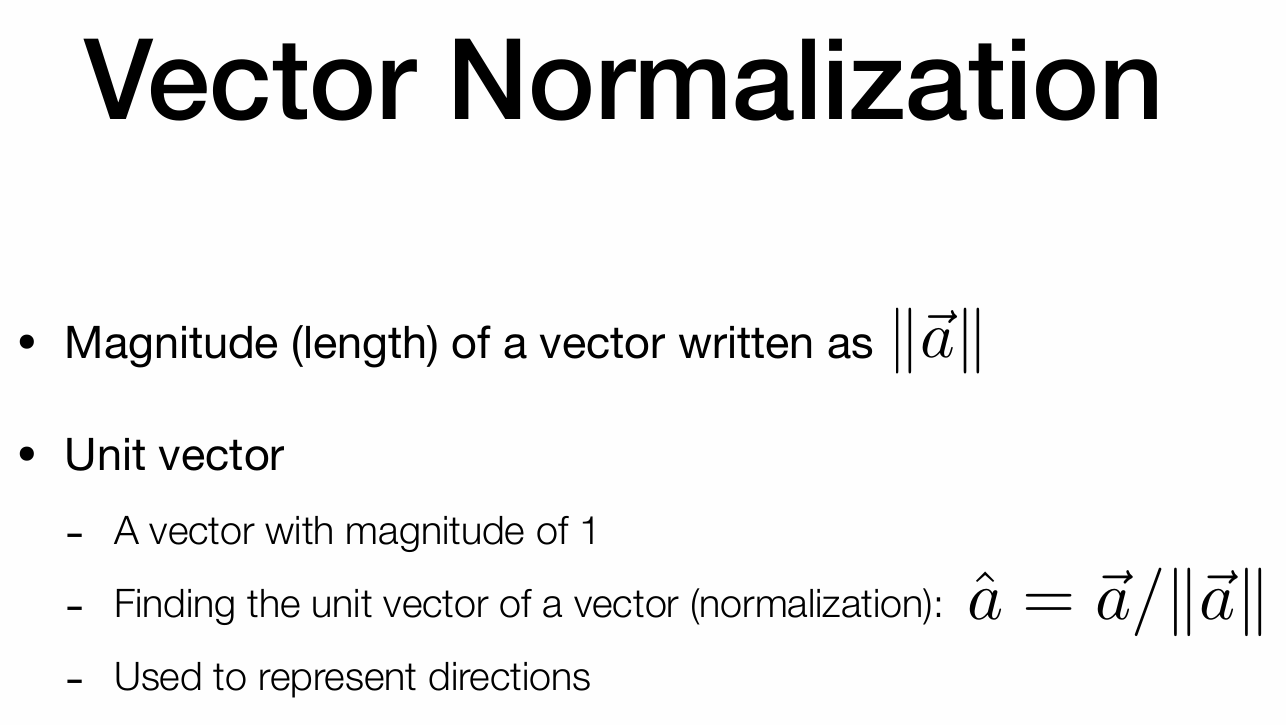

向量标准化

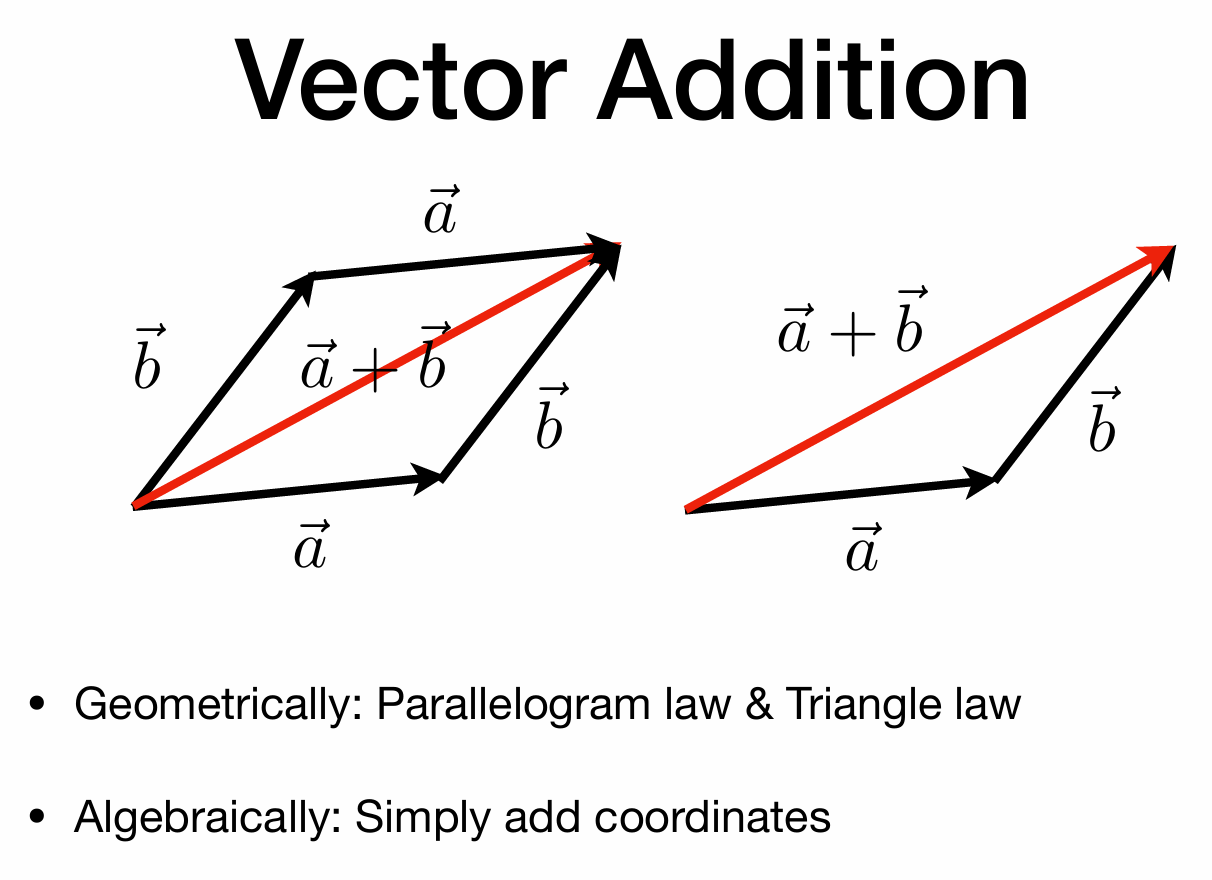

向量加法

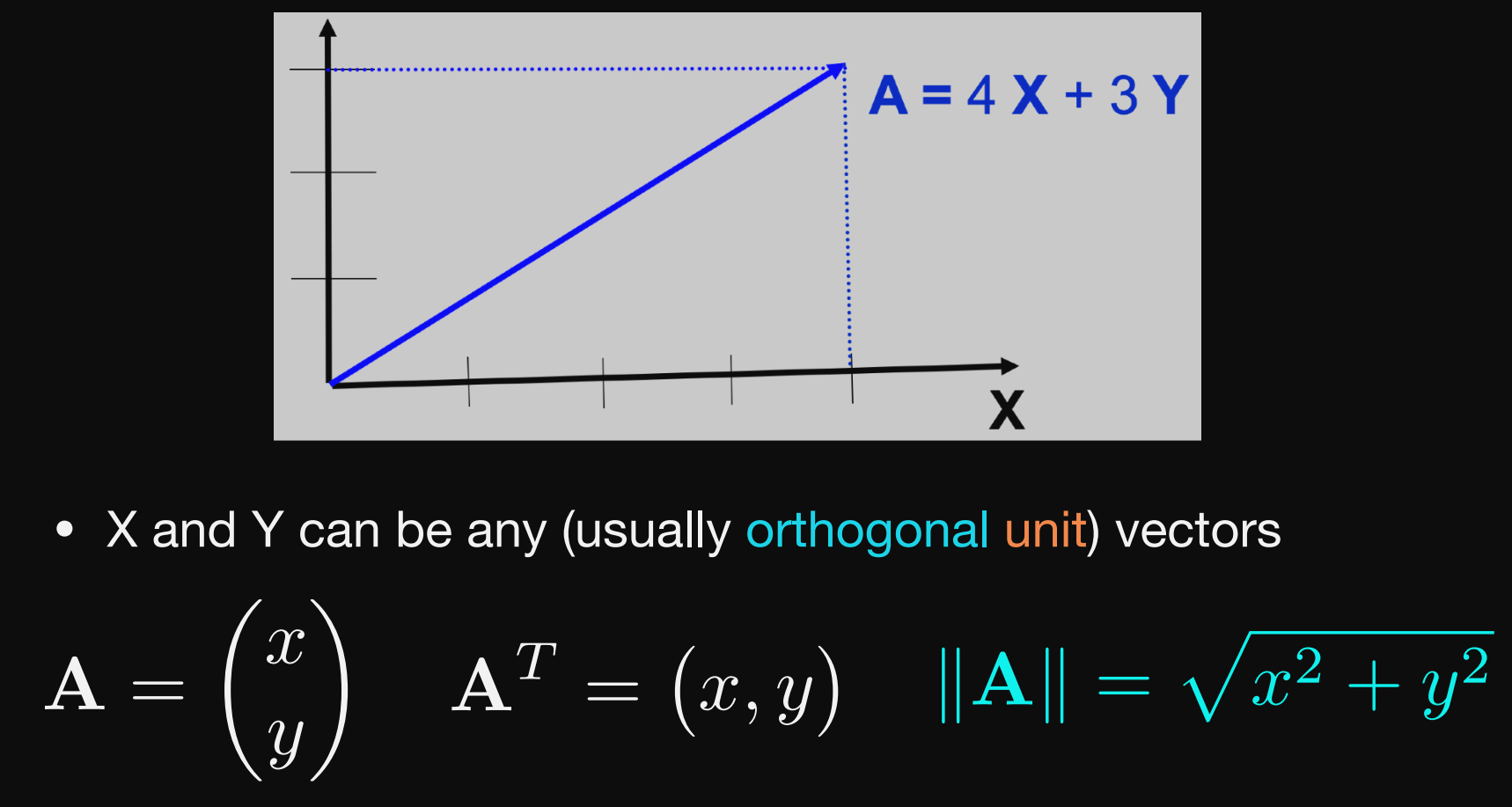

笛卡尔坐标系

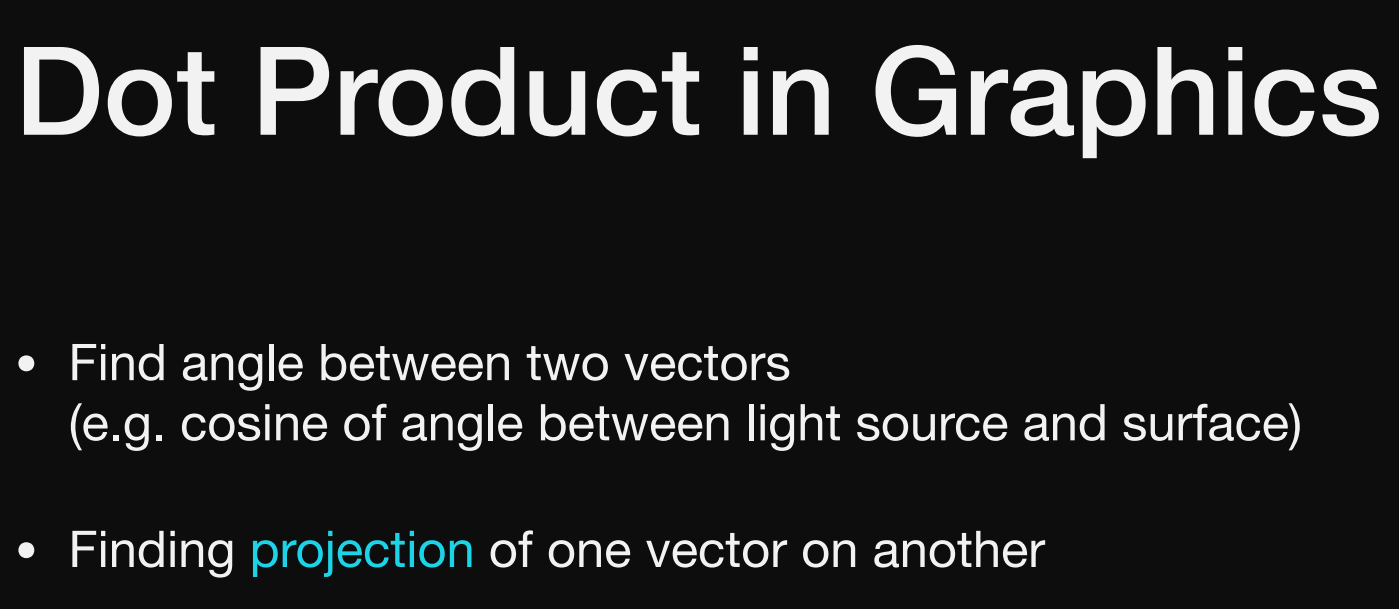

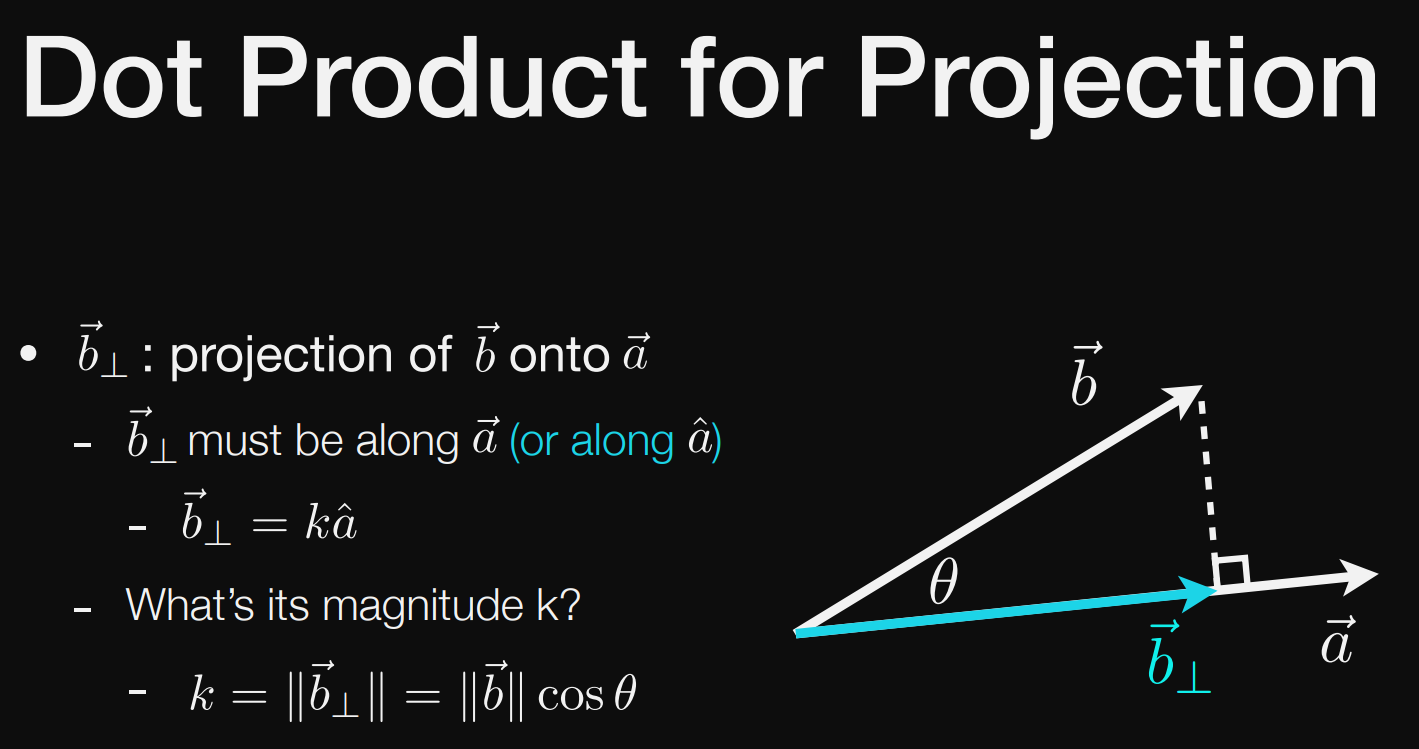

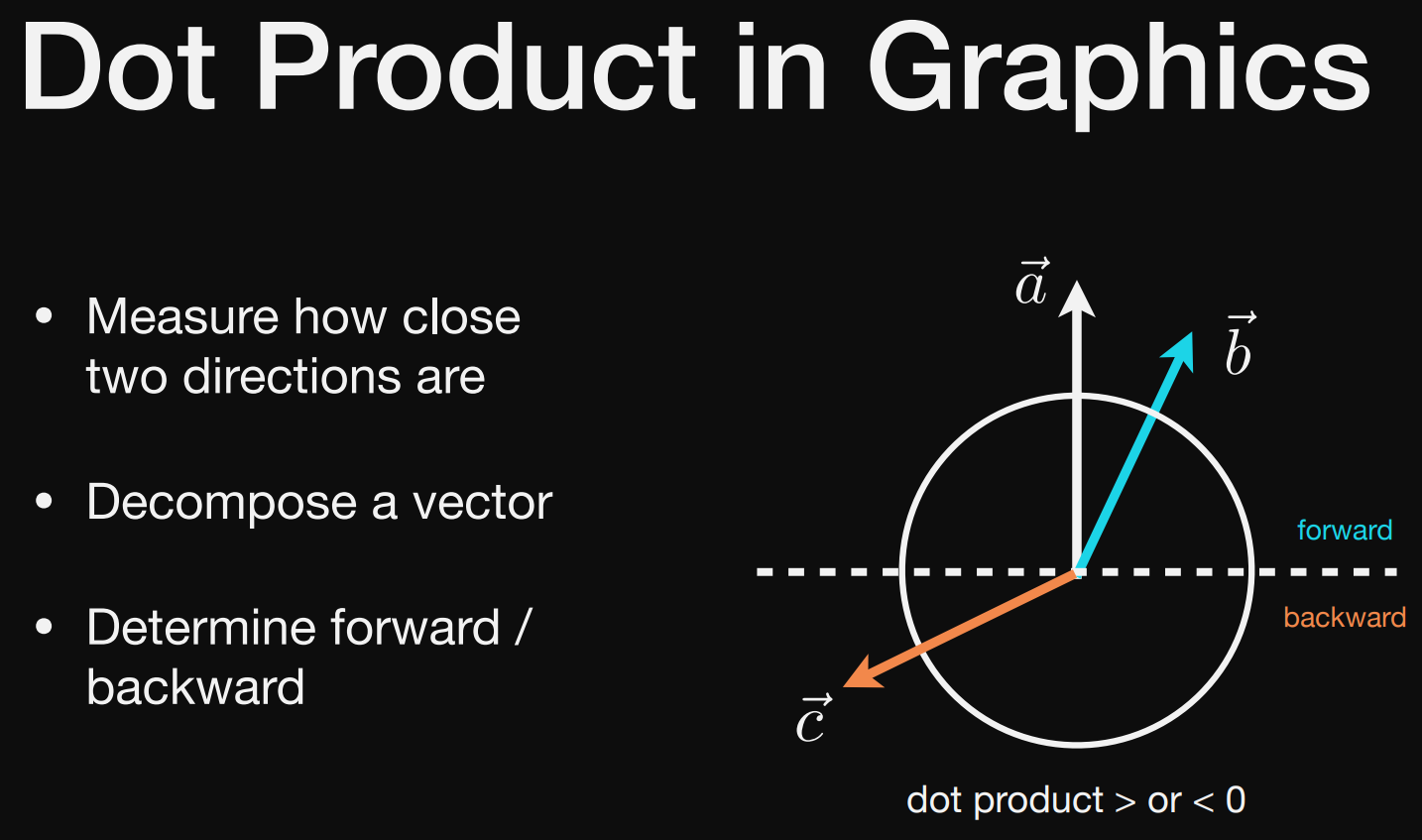

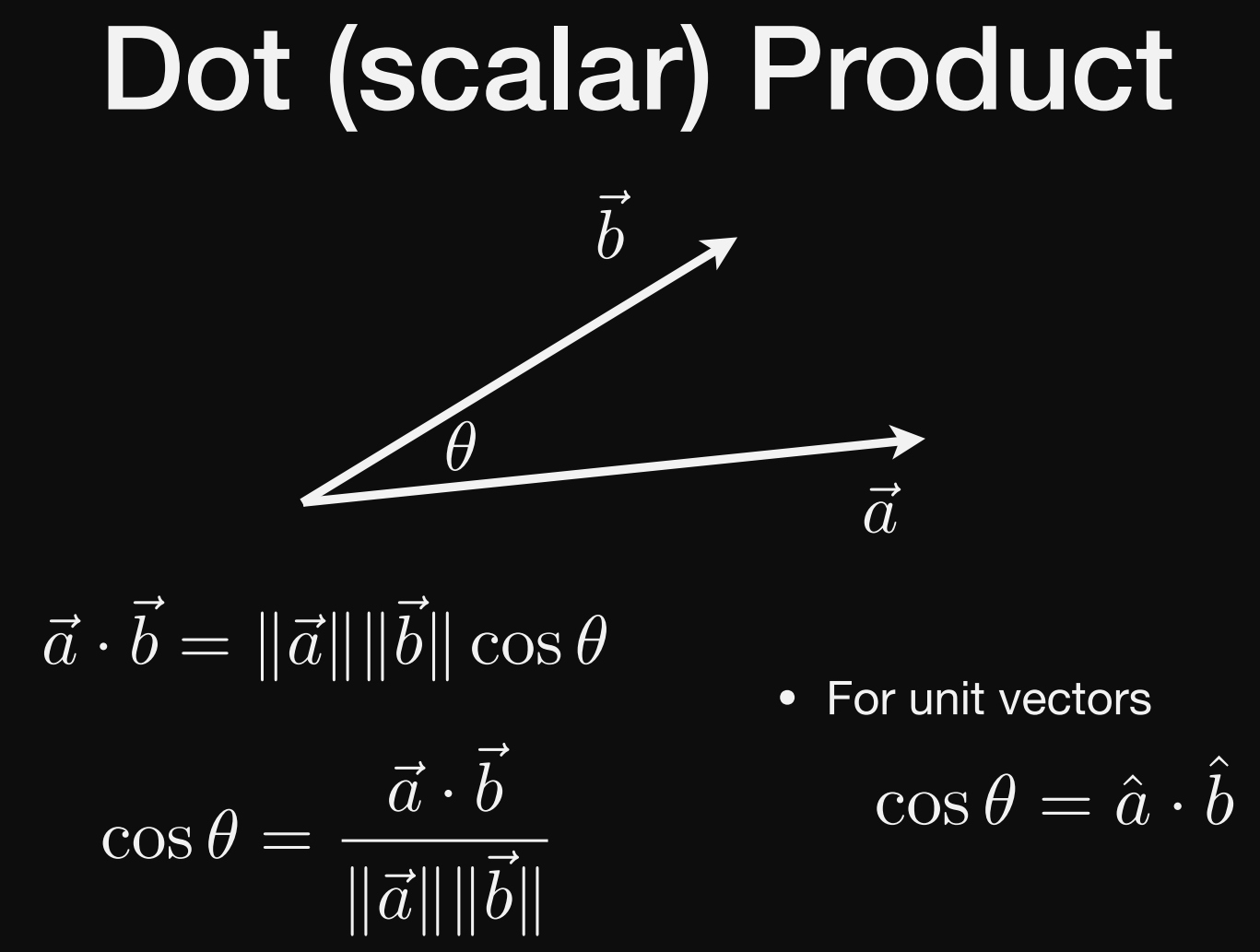

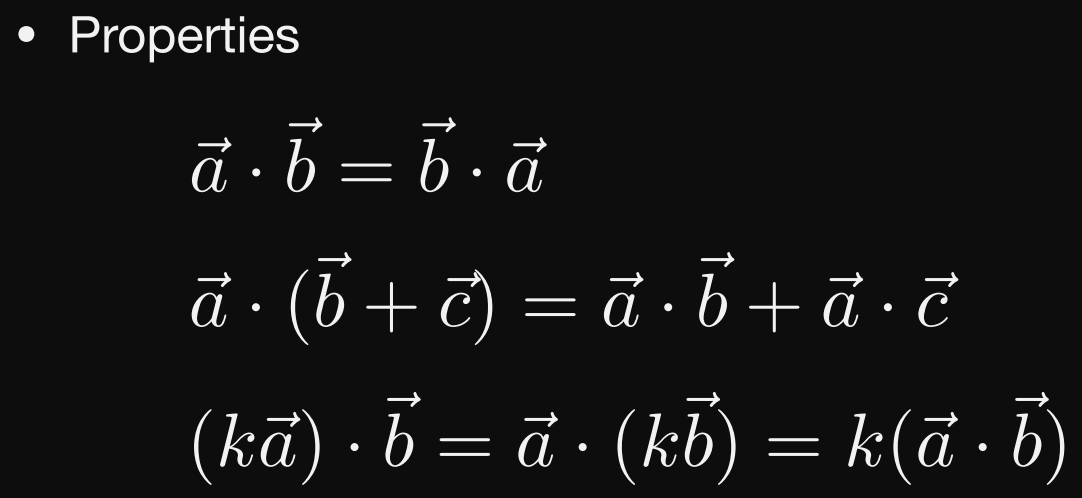

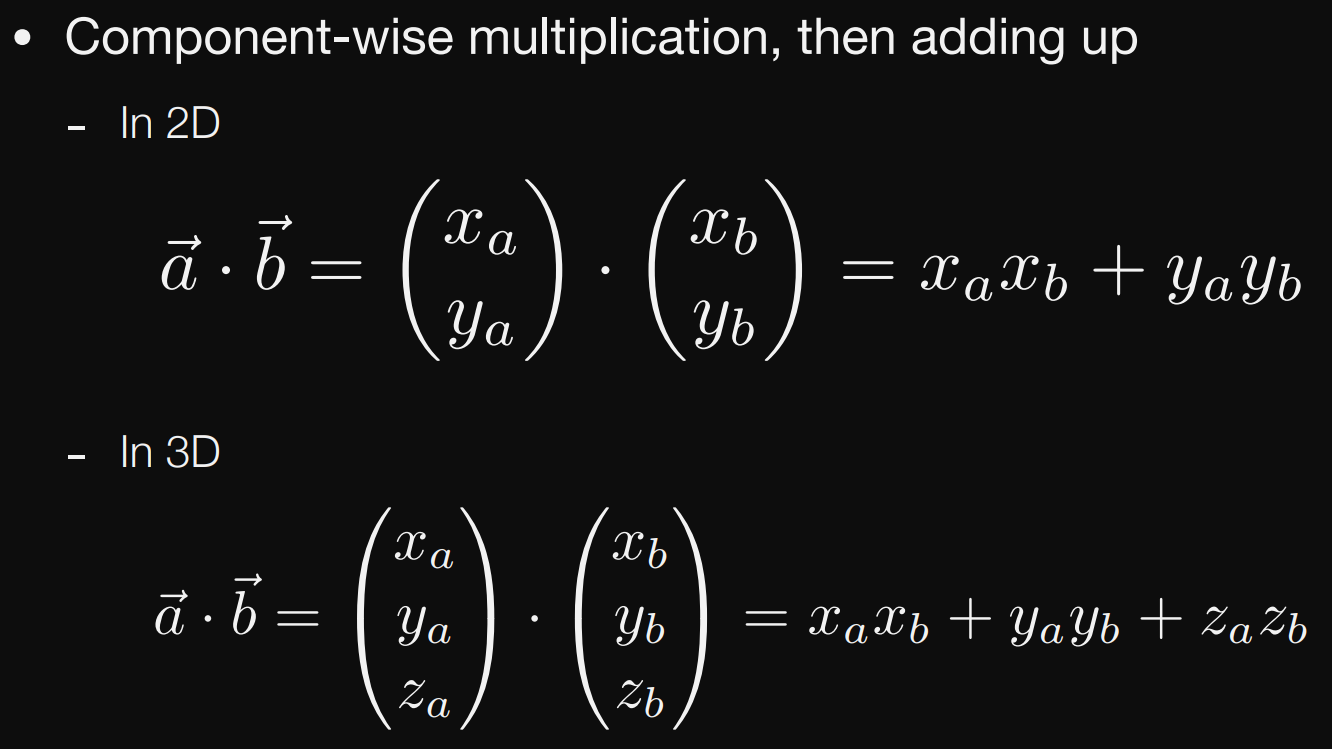

向量的点乘

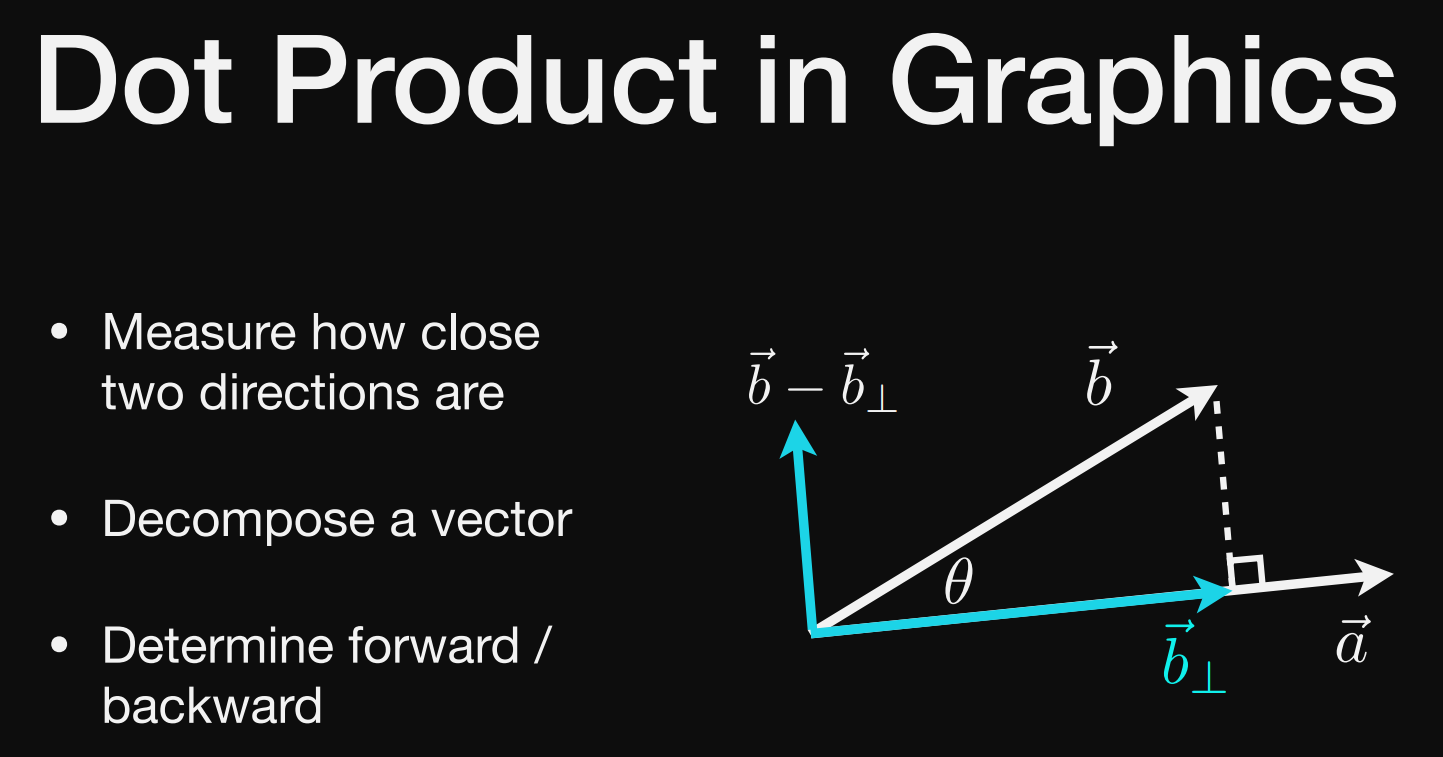

可以判断向量前与后的信息
点乘>0 同方向
点乘<0 反方向
perpendicular 垂直

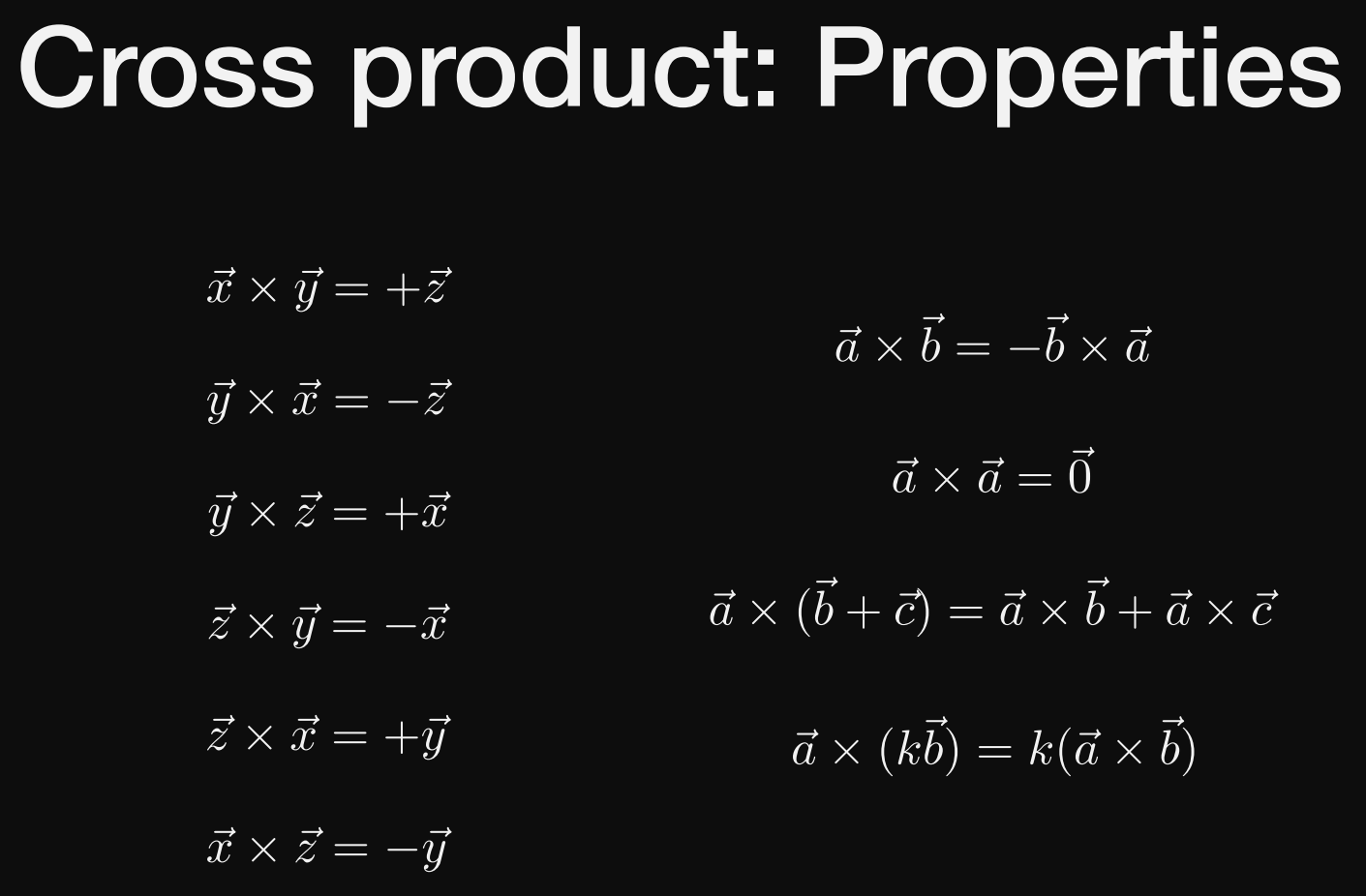

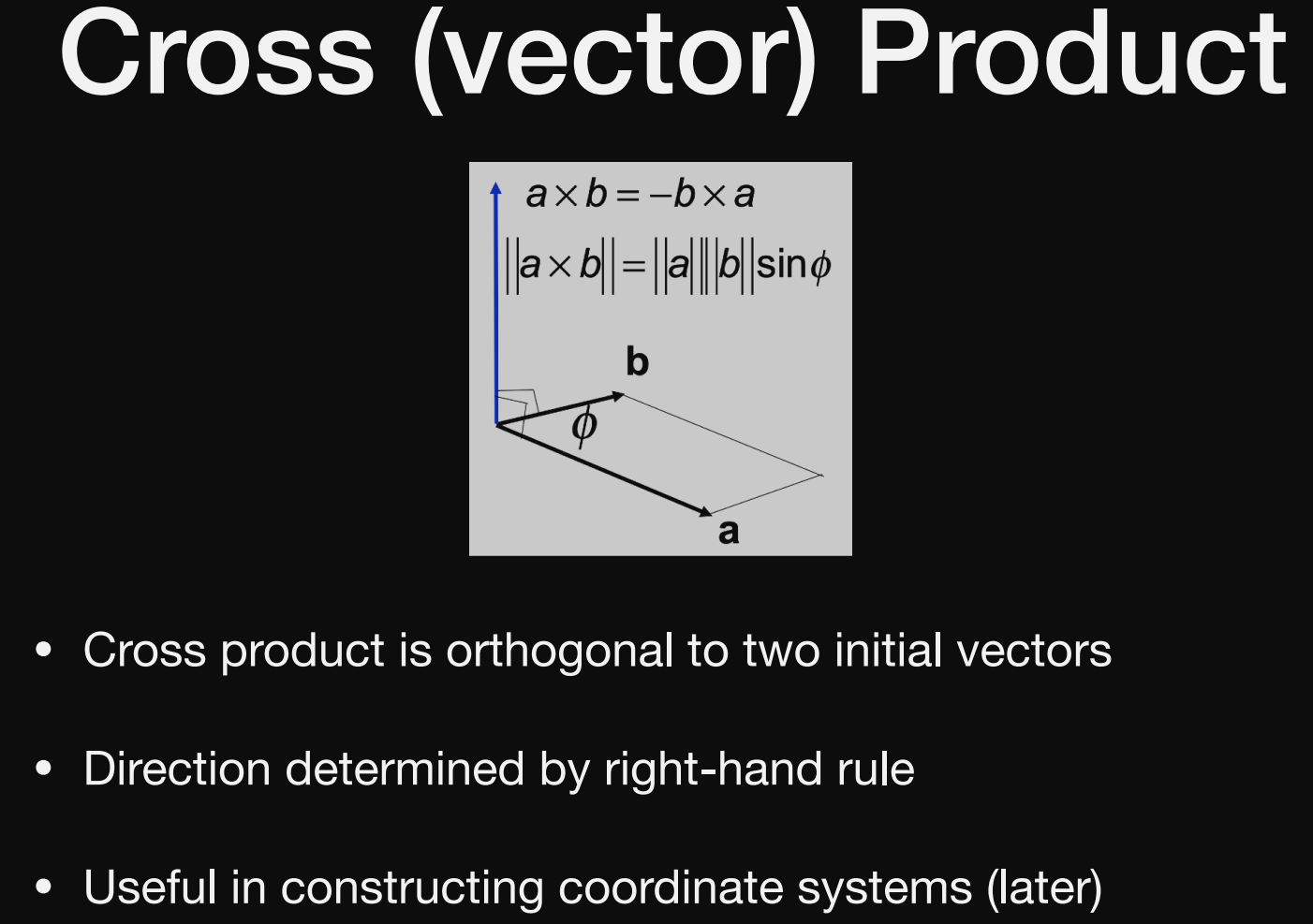

向量的叉乘
输入两个向量，输出一个同时垂直与这两个向量的新向量
如何判断新向量的方向？
右手螺旋定则
如a×b=c
四指从a的方向向b的方向握紧，大拇指指向的就是c的方向

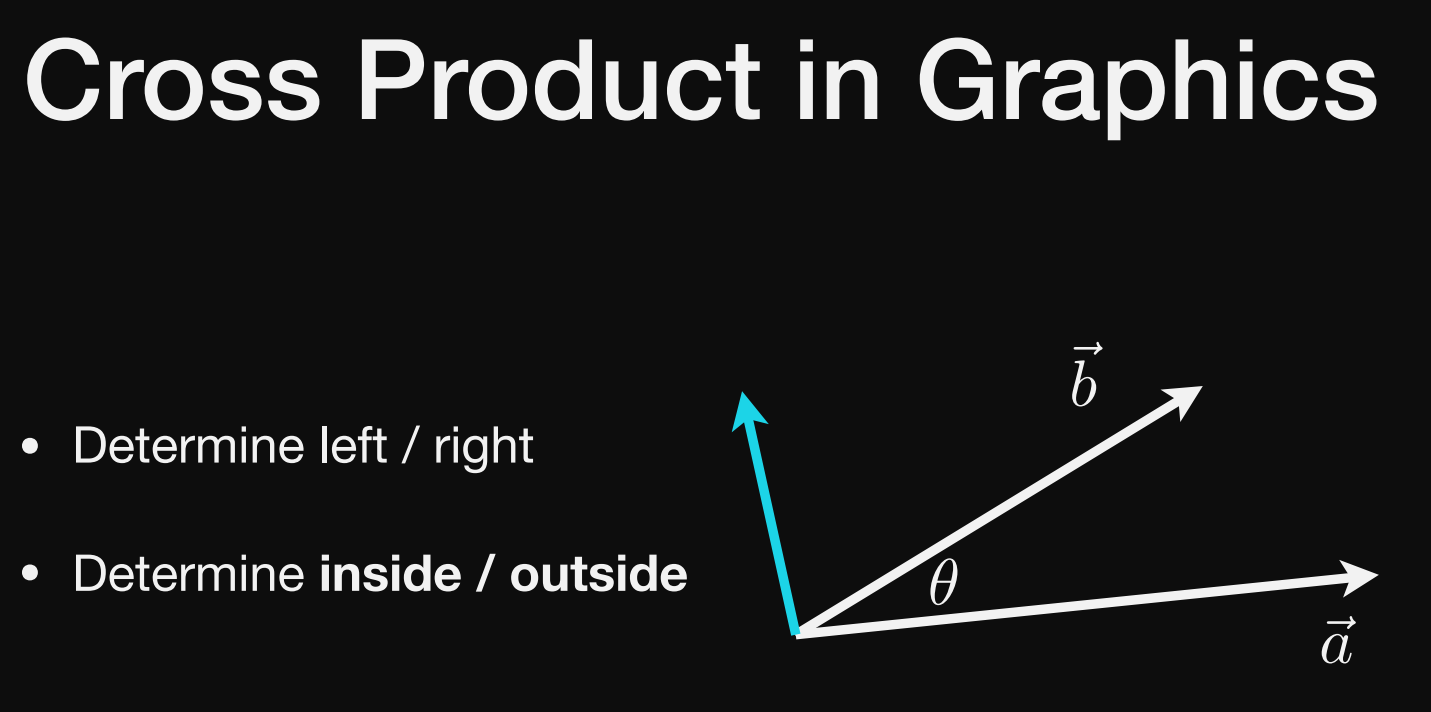

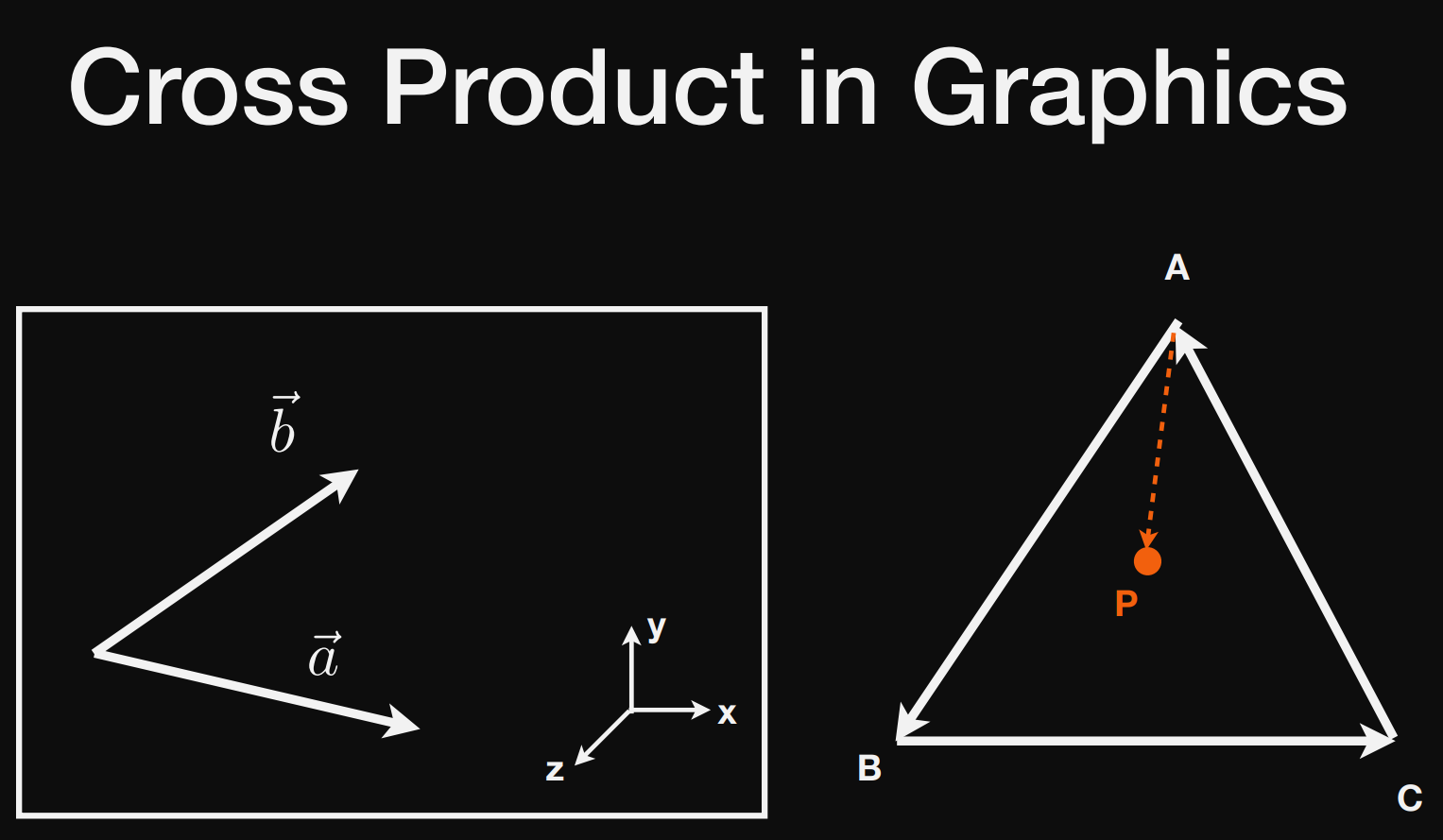

如何判断两个向量的左右关系？
a×b得到结果是和z轴同向，是正的，说明b在a的左侧
如何判断一个点是否落在三角形内部？（做光栅化，给三角形内部的像素着色需要用到）
AB×AP > 0 说明P在AB左侧
BC×BP > 0 说明P在BC左侧
CA×CP > 0 说明P在CA左侧
说明点P落在三角形ABC内部

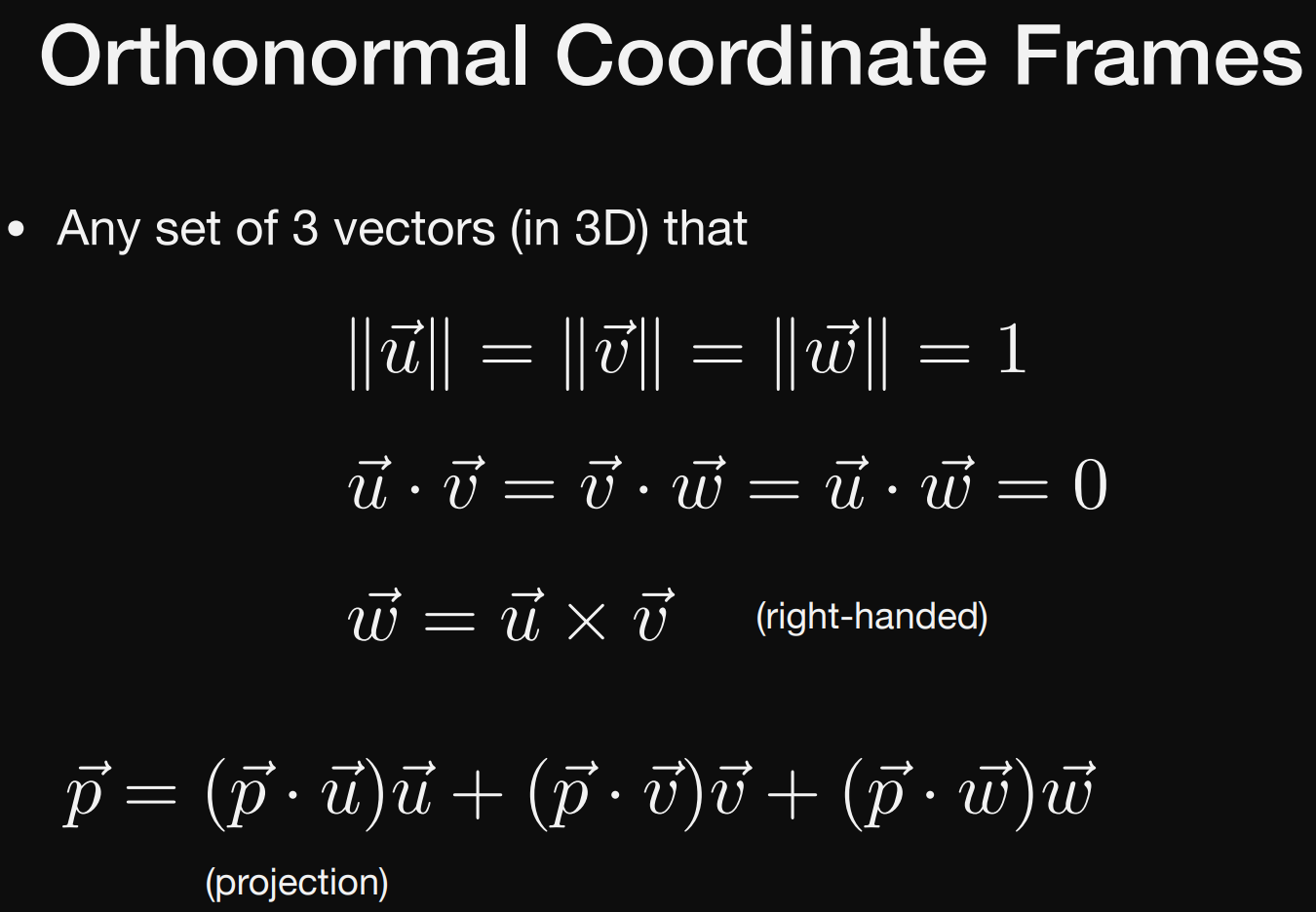

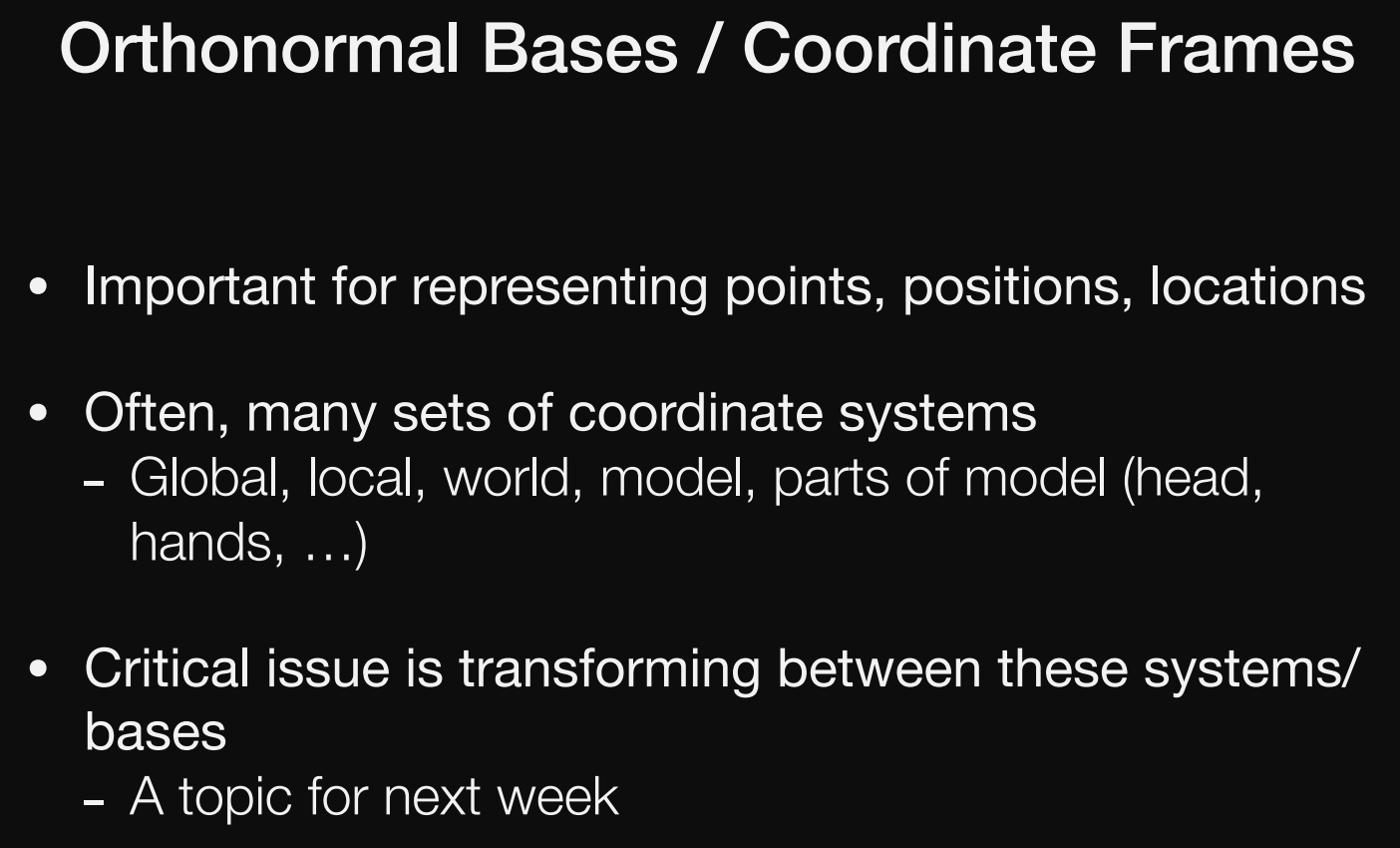

正交坐标系

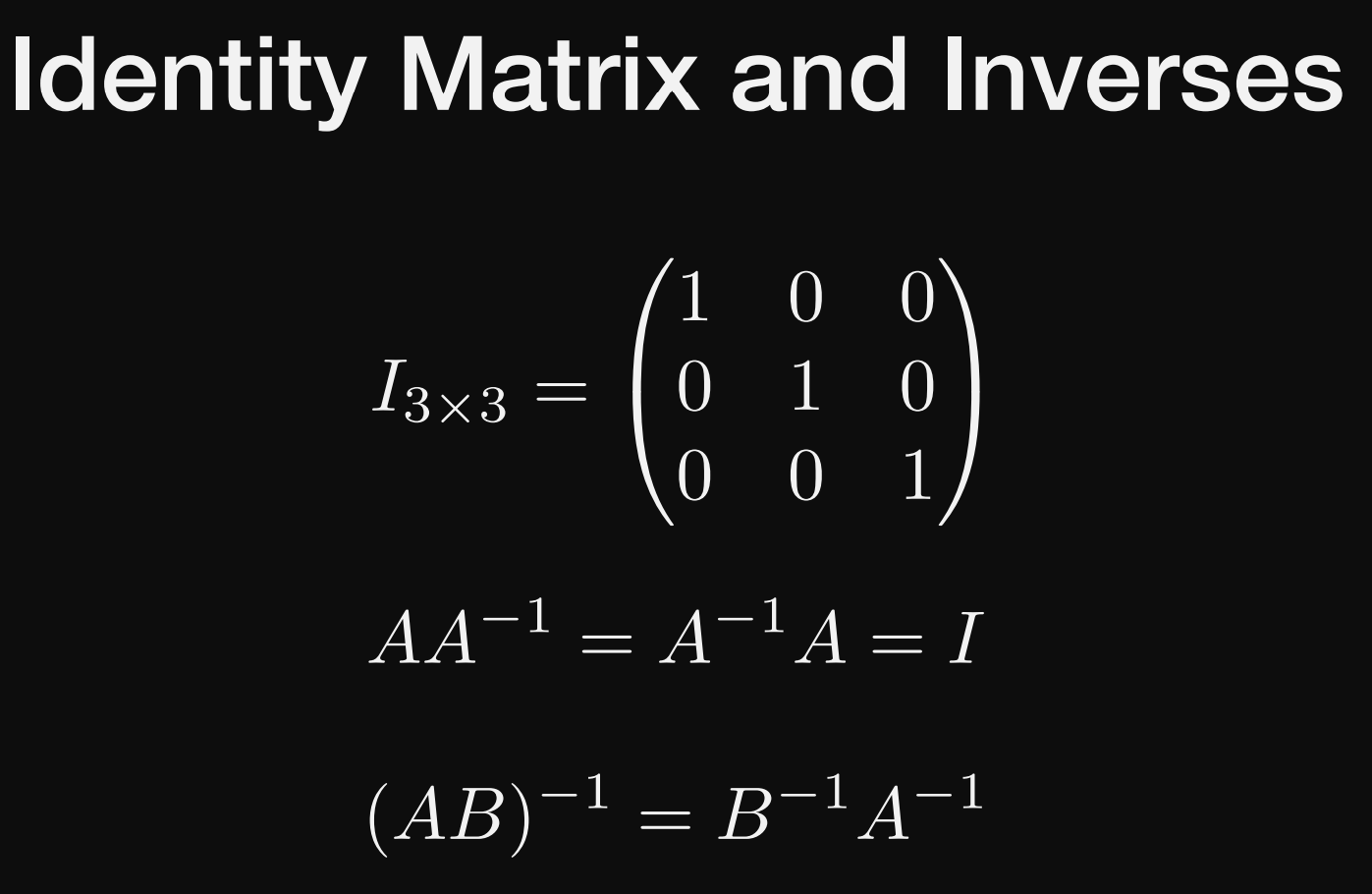

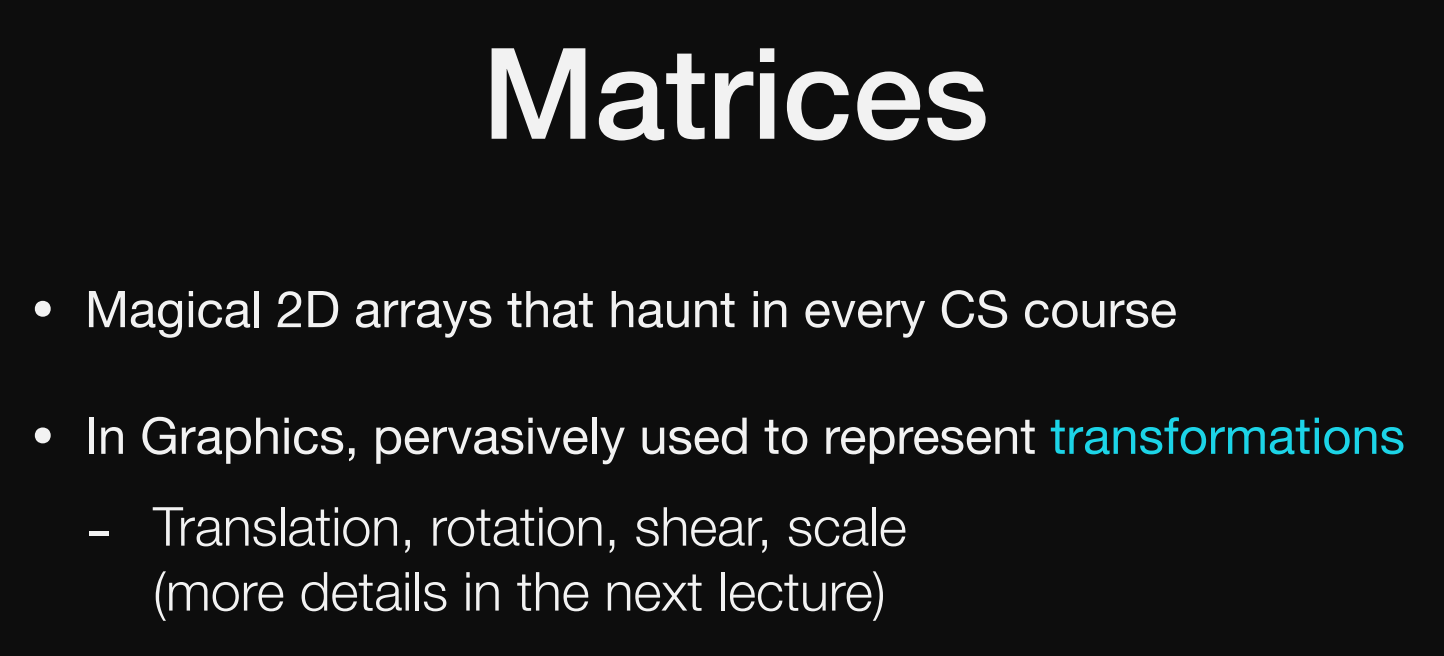

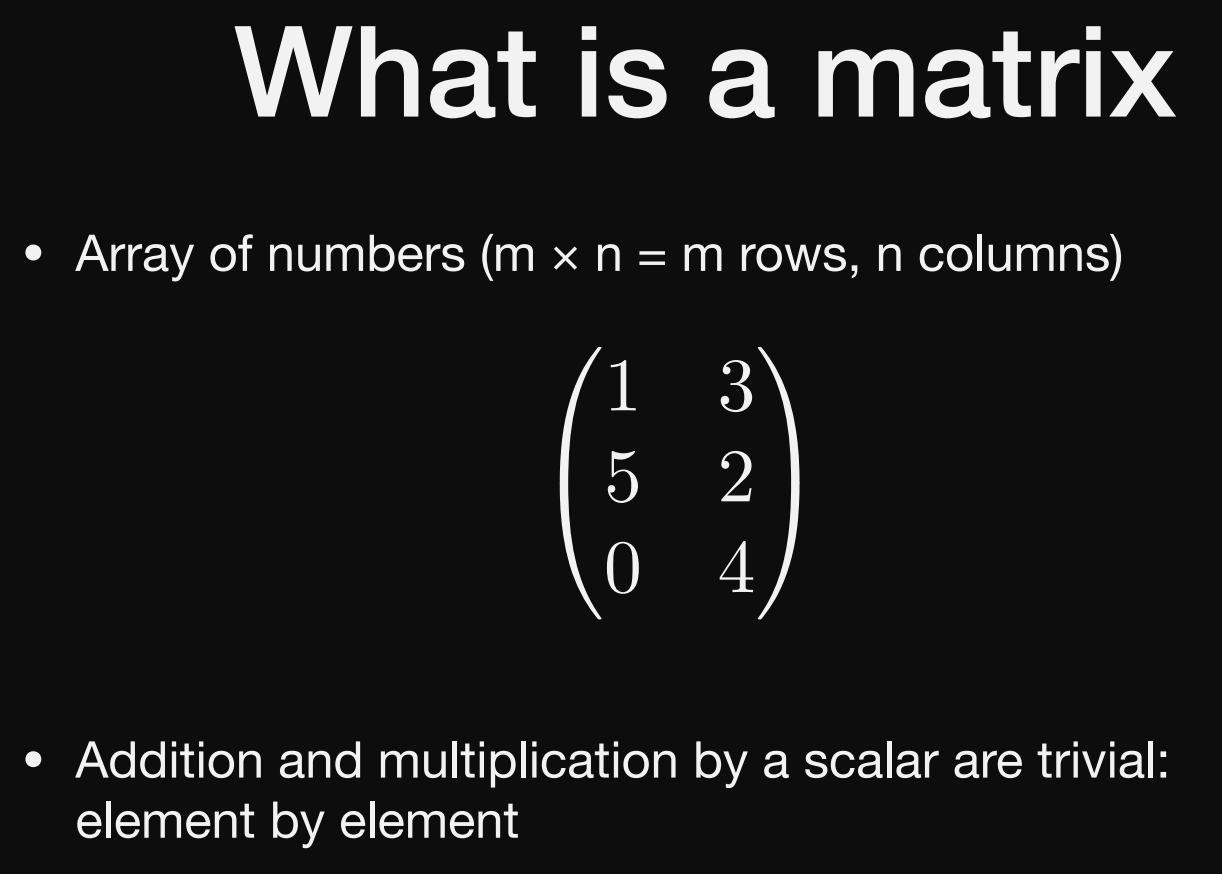

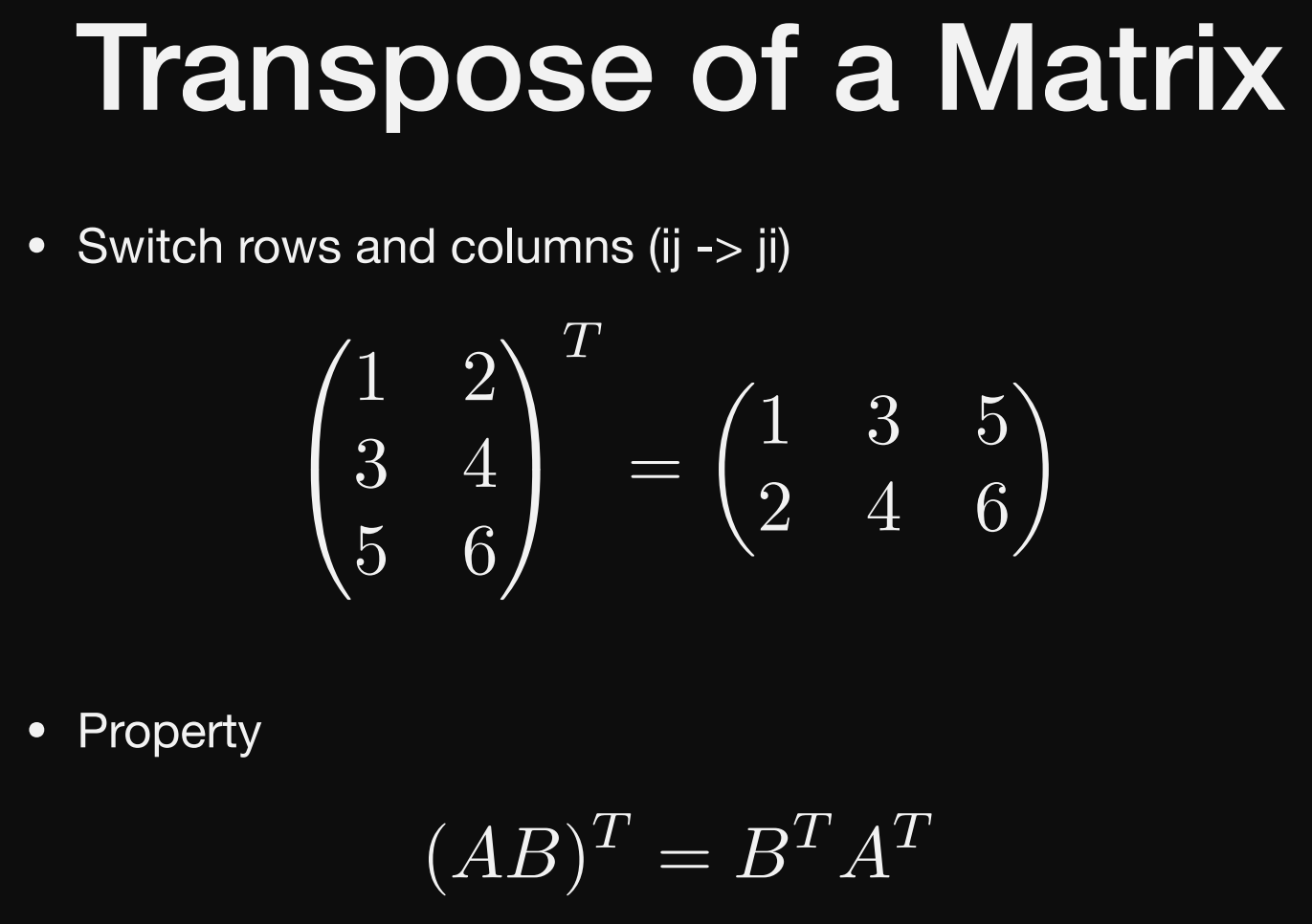

矩阵

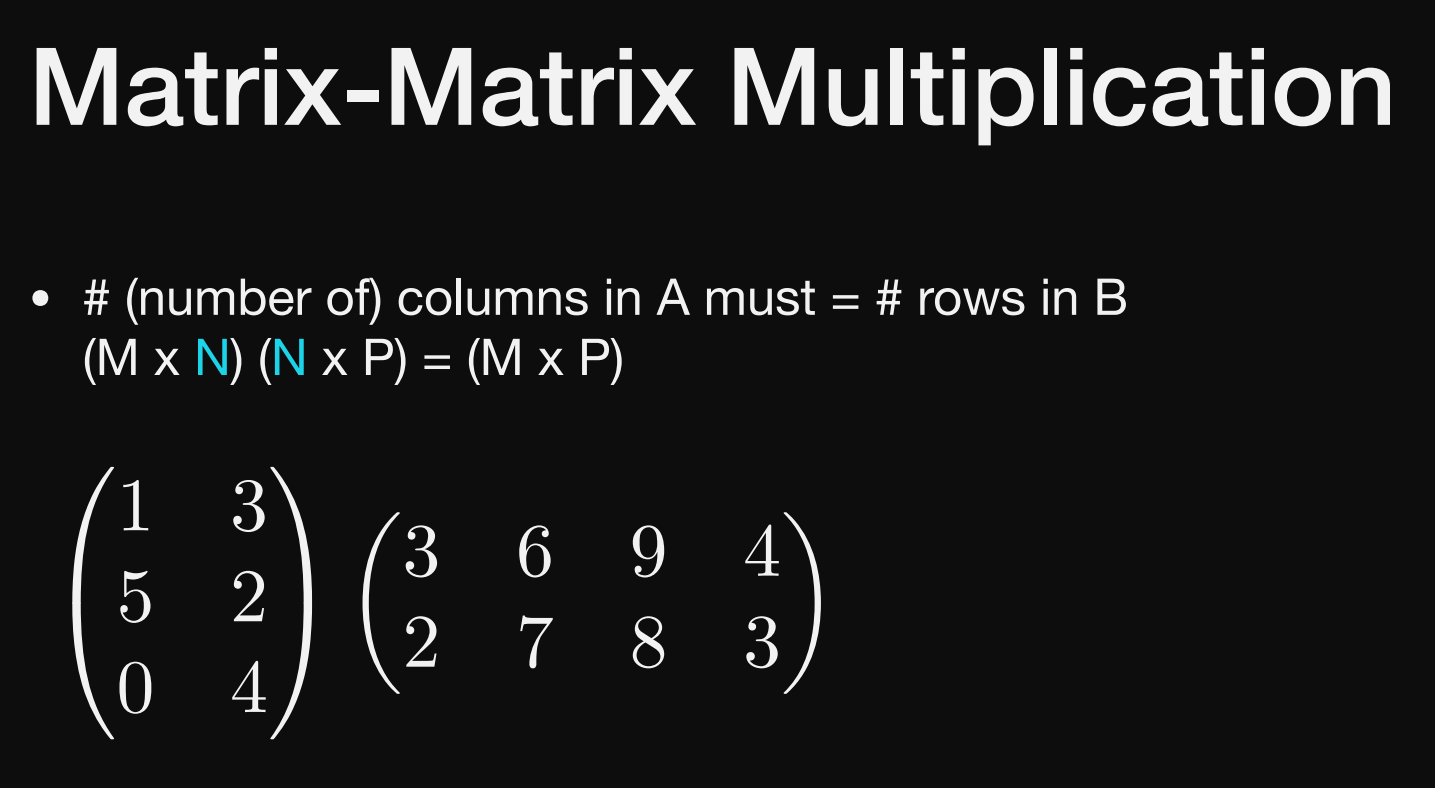

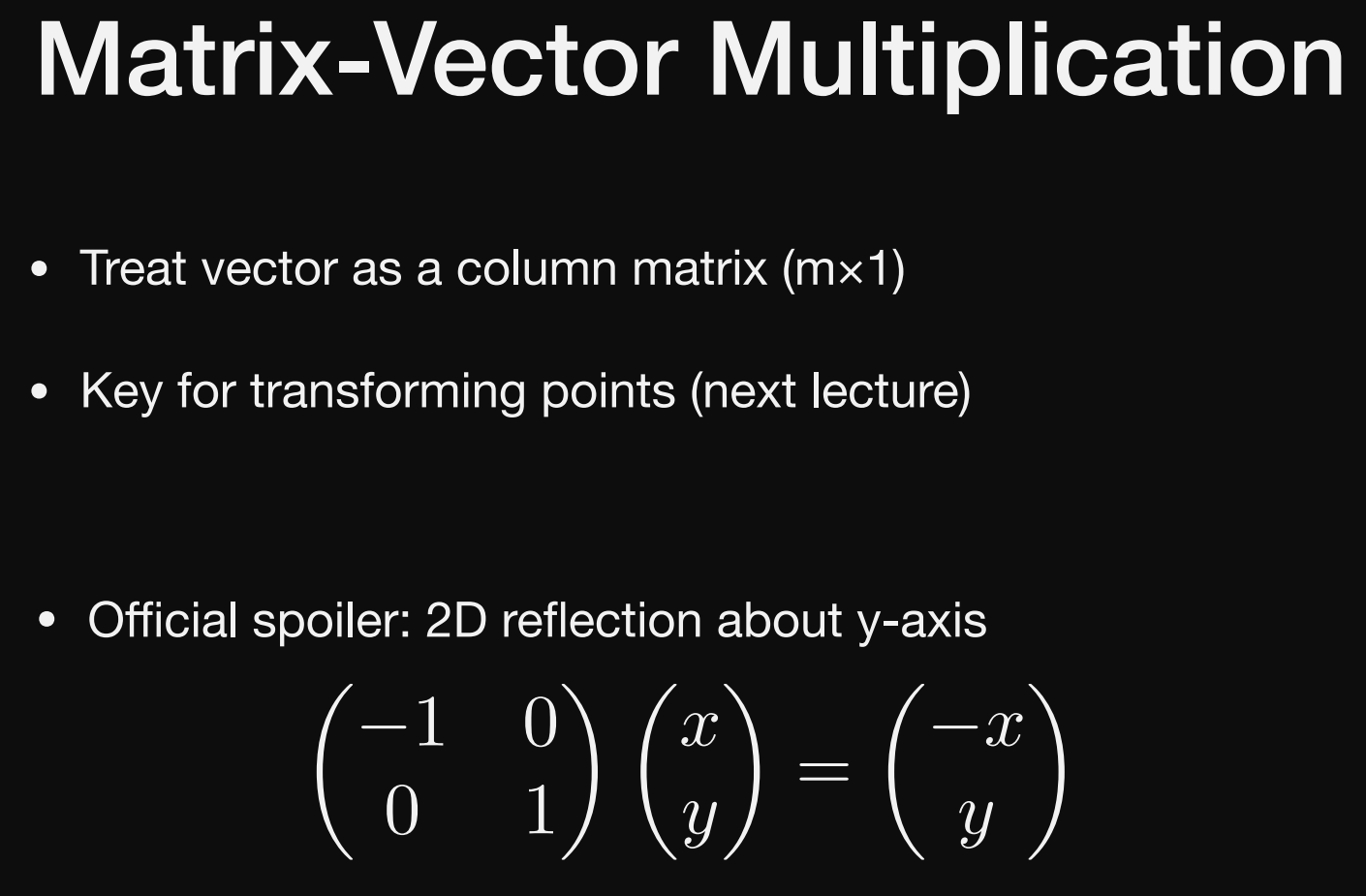

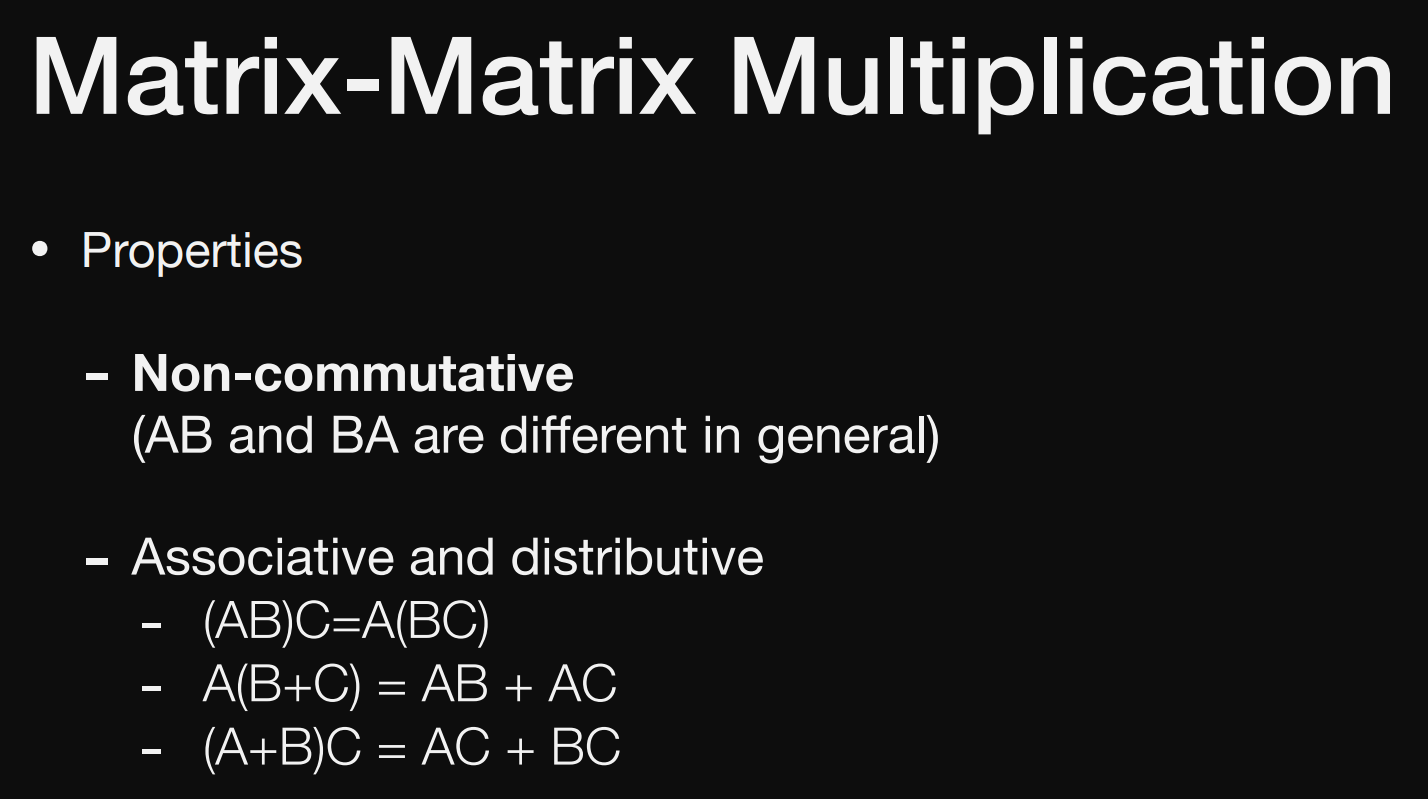

矩阵乘法

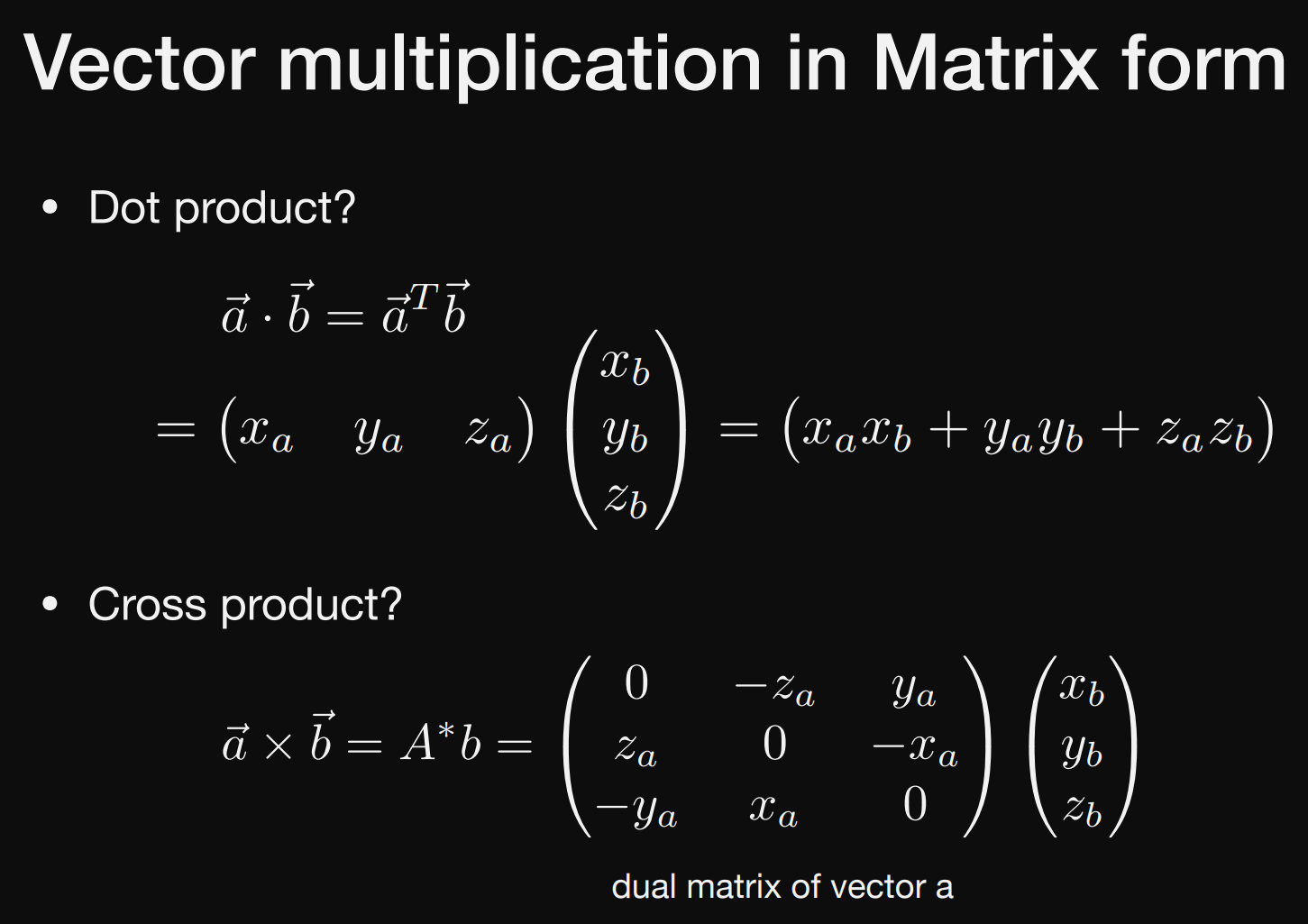

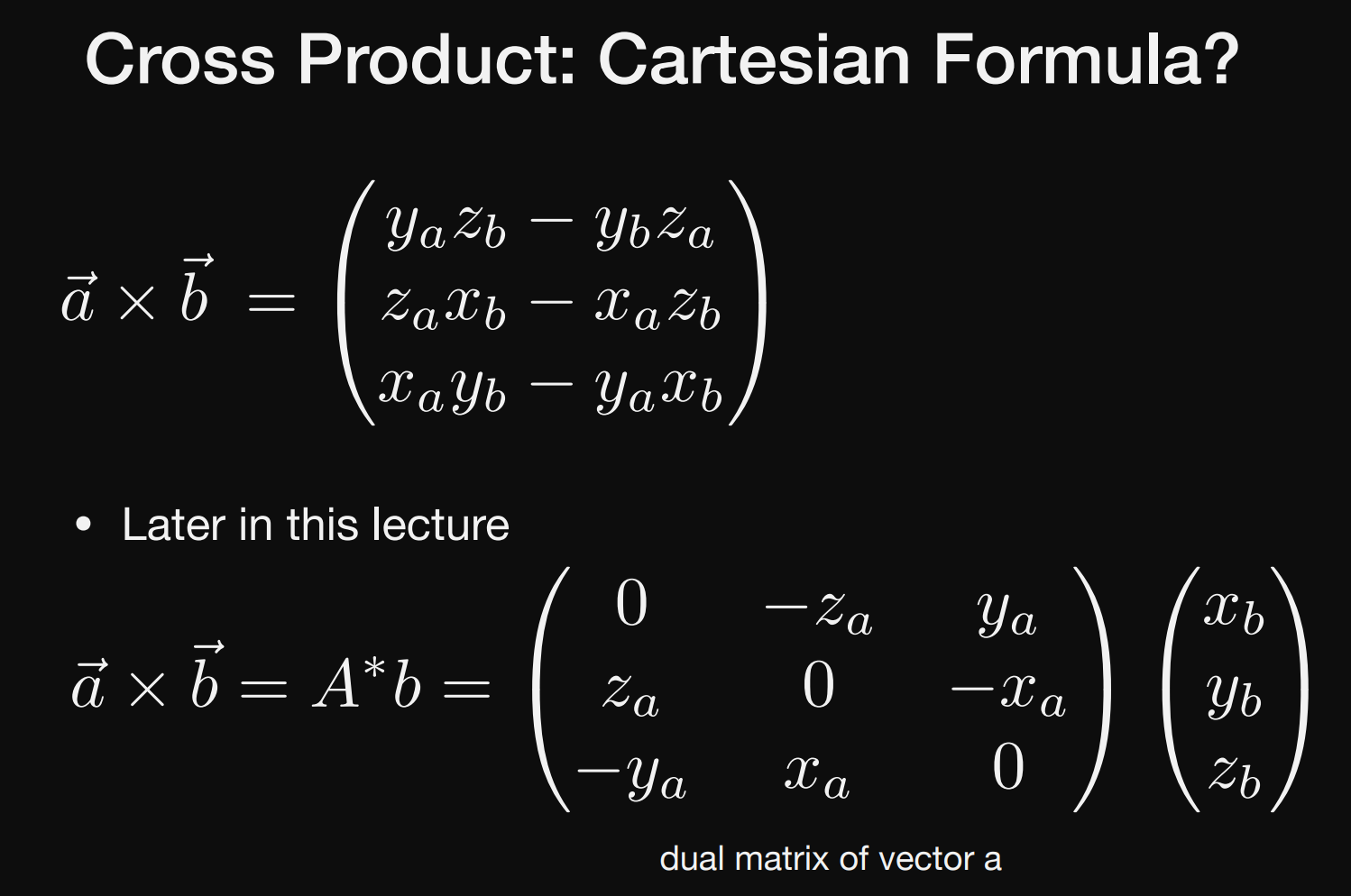

向量的叉乘（矩阵形式）
将a向量重新组织，变为A*这个矩阵，A*这个矩阵叫a向量的反对称矩阵（Skew-Symmetric Matrix）
（为什么PPT中写的是DualMatrix（对偶矩阵？）呢？此处的“对偶”并非线性代数中“对偶空间”的标准定义，而是强调向量与叉乘矩阵的等价性。叉乘矩阵可视为向量的一种“对偶表示”，使得几何操作（如旋转）可通过矩阵运算实现。计算机图形学中，这种术语是约定俗成的，目的是直观表达向量与矩阵形式的对应关系）
A*乘以b就是axb的结果
