SPI 通信协议
1. SPI 简介
SPI (Serial Peripheral Interface，串行外设接口) 是一种高速、全双工、同步的串行通信总线。
主要应用于 EEPROM、Flash、RTC（实时时钟）、AD/DA 转换器、DSP、传感器、显示屏驱动等芯片 的数据传输。
特点：
接口简单，速度高（常见几十 MHz，部分可达上百 MHz）。
全双工通信（主机和从机可以同时收发数据）。
硬件资源占用少（一般只需 4 根线）。
主从结构：一个 主机（Master） 可控制一个或多个 从机（Slave）。
2. 四线 SPI 的信号线功能
SCLK（Serial Clock，串行时钟线）
由主机提供的时钟信号，用于同步数据传输。
MOSI（Master Out Slave In，主出从入）
主机的数据输出，从机的数据输入。
MISO（Master In Slave Out，主入从出）
主机的数据输入，从机的数据输出。
CS/SS（Chip Select / Slave Select，片选信号）
低电平有效，用于选择要通信的从机。
一般一个从机对应一根 CS 线。
特殊情况：
若只使用 MOSI 或 MISO，可以实现单工通信。

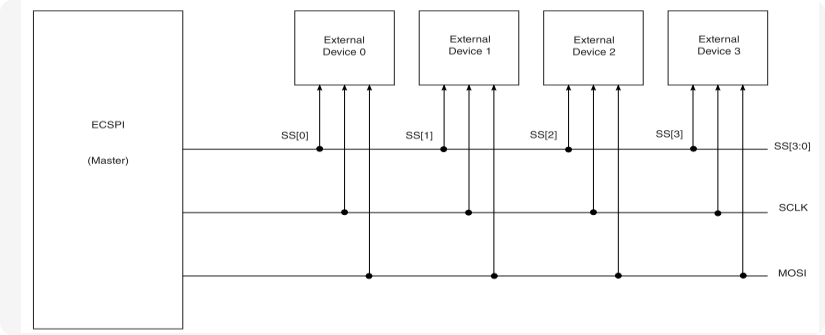

若多个从机共享同一 SPI 总线，主机通过不同的 CS 线选择对应的从机。
3. SPI 时钟特性
SPI 的数据传输依赖于 时钟极性（CPOL） 和 时钟相位（CPHA） 两个参数。
(1) 时钟极性（CPOL）
定义：决定 时钟空闲状态 的电平。
CPOL = 0 → 空闲时 SCLK 为 低电平。
CPOL = 1 → 空闲时 SCLK 为 高电平。
(2) 时钟相位（CPHA）
定义：决定在时钟的 哪个边沿采样数据。
CPHA = 0 → 在 第一个跳变沿（从空闲态到相反态的那个沿）采样数据。
CPHA = 1 → 在 第二个跳变沿 采样数据。

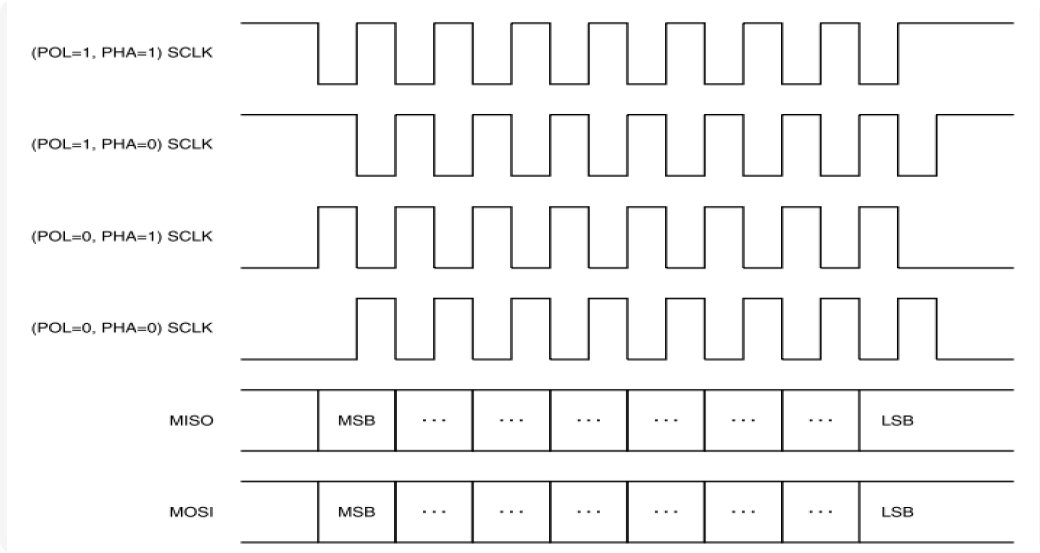

4. SPI 的四种模式
由于 CPOL 和 CPHA 各有两种取值 (0 或 1)，因此 SPI 一共有 4 种工作模式：
| 模式 | CPOL | CPHA | 时钟空闲电平 | 采样时刻 |
|---|---|---|---|---|
| 模式 0 | 0 | 0 | 低电平 | 上升沿采样 |
| 模式 1 | 0 | 1 | 低电平 | 下降沿采样 |
| 模式 2 | 1 | 0 | 高电平 | 下降沿采样 |
| 模式 3 | 1 | 1 | 高电平 | 上升沿采样 |
5. SPI 优缺点总结
优点：
通信速度高，远快于 I²C。
全双工传输。
硬件电路简单，易于实现。
缺点：
片选线随从机数量增加而增多（N 个从机需要 N 根 CS 线）。
无硬件应答机制，不像 I²C 有 ACK/NACK。
传输距离一般较短，适合板内高速通信。
