【51单片机】【protues仿真】基于51单片机温度检测数码管系统

news 2025/9/19 12:34:45

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、数码管显示温度
2、按键设置上限阈值
3、测量温度高于上限或低于下限进行声光警报

二、使用步骤

基于51单片机的温度检测数码管系统通常由DS18B20温度传感器、数码管显示模块和报警模块组成，核心功能包括温度采集、实时显示及阈值报警。

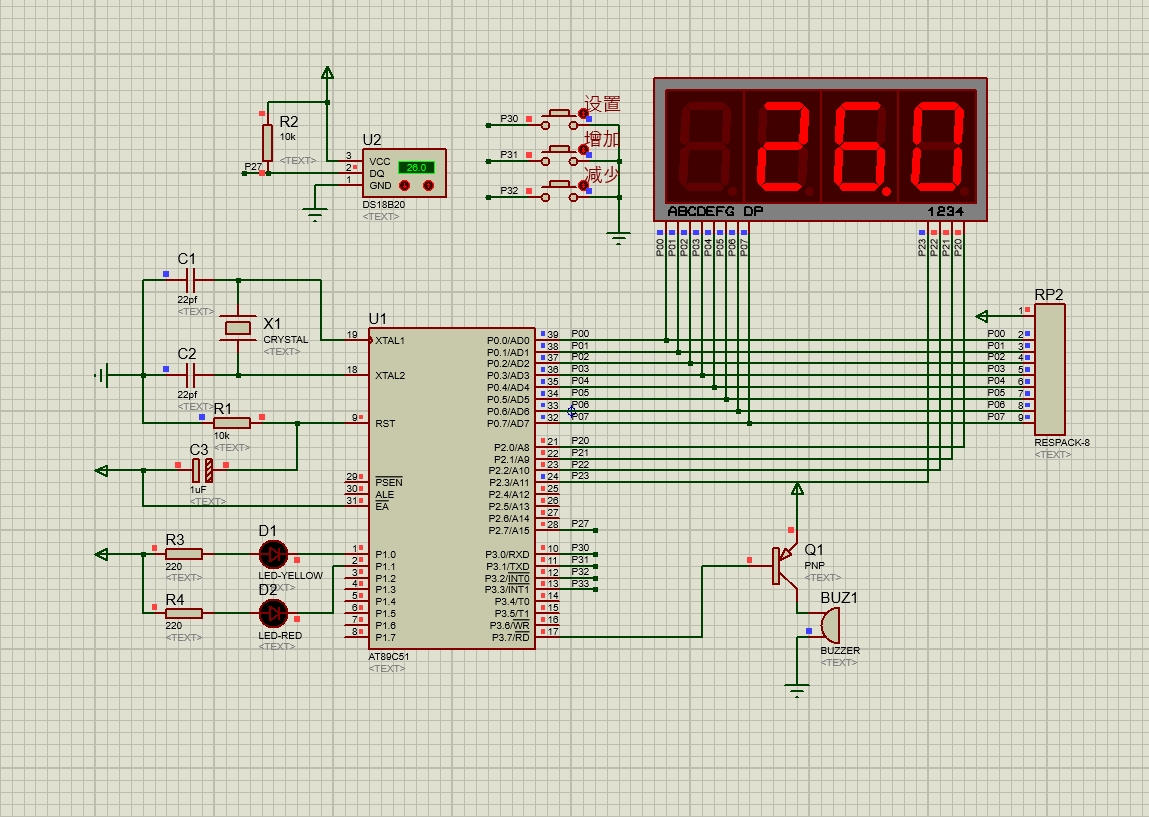

三、硬件资源

1、51单片机核心模块
2、按键模块
3、温湿度传感器
4、蜂鸣器模块
5、LED灯模块
6、数码管显示模块

四、软件设计

#include<reg51.h>
#include<intrins.h>
#define dm P0   //段码输出口
#define uchar unsigned char
#define uint unsigned int
sbit DQ=P2^7;   //温度输入口
sbit w0=P2^0;   //数码管4
sbit w1=P2^1;   //数码管3
sbit w2=P2^2;   //数码管2
sbit w3=P2^3;   //数码管1
sbit beep=P3^7; //蜂鸣器
sbit yellow=P1^0;   //低温指示灯
sbit led=P1^1;         //高温指示灯
sbit set=P3^0;
sbit add=P3^1;
sbit dec=P3^2;
int temp1=0;
uint h;
uint temp;
uchar r;
uchar high=28,low=20;
uchar sign;
uchar q=0;
uchar tt=0;
uchar scale;
uchar code ditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,
0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09};
uchar code table_dm[12]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,
0x7d,0x07,0x7f,0x6f,0x00,0x40};   //共阴LED段码表"0""1""2""3""4""5""6""7""8""9""不亮""-"
uchar code table_dm1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};   //个位带小数点的断码表
uchar data temp_data[2]={0x00,0x00};//读出温度暂放
uchar data display[5]={0x00,0x00,0x00,0x00,0x00};//显示单元数据，共四个数据和一个运算暂用

void delay(uint t)
{
   for(;t>0;t--);
}

/**************DS18B20初始化**************/
ow_reset(void)
{
   char presence=1;
   while(presence)
   {
       while(presence)
       {
           DQ=1;_nop_();_nop_();
           DQ=0;
           delay(50);
           DQ=1;
           delay(6);
           presence=DQ;
       }
       delay(45);
       presence=~DQ;
   }
   DQ=1;
   return presence;
}
/****************写命令函数*****************/
void write_byte(uchar val)
{
   uchar i;
   for(i=8;i>0;i--)
   {
       DQ=1;_nop_();_nop_();
       DQ=0;_nop_();_nop_();_nop_();_nop_();
       DQ=val&0x01;
       delay(6);
       val=val>>1;
   }
   DQ=1;
   delay(1);
}
/****************读一个字节函数*******************/
uchar read_byte(void)
{
   uchar i;
   uchar value=0;
   for(i=8;i>0;i--)
   {
       DQ=1;_nop_();_nop_();
       value>>=1;
       DQ=0;_nop_();_nop_();_nop_();_nop_();
       DQ=1;_nop_();_nop_();_nop_();_nop_();
       if(DQ)value|=0x80;
       delay(6);
   }
   DQ=1;
   return value;
}
/***************读取温度函数***************/
read_temp()
{
   ow_reset();
   delay(200);
   write_byte(0xcc);
   write_byte(0x44);
   ow_reset();
   delay(1);
   write_byte(0xcc);
   write_byte(0xbe);
   temp_data[0]=read_byte();
   temp_data[1]=read_byte();
   temp=temp_data[1];
   temp<<=8;
   temp=temp|temp_data[0];
   return temp;
}

work_temp(uint tem)
{
   uchar n=0;
   if(tem>6348)
   {
       tem=65536-tem;
       n=1;
   }
   display[4]=tem&0x0f;
   display[0]=ditab[display[4]];
   display[4]=tem>>4;
   display[3]=display[4]/100;
   display[1]=display[4]%100;
   display[2]=display[1]/10;
   display[1]=display[1]%10;
   r=display[1]+display[2]*10+display[3]*100;
   if(!display[3])
   {
       display[3]=0x0a;
       if(!display[2])
       {
           display[2]=0x0a;
       }
   }
   if(n)
   {
       display[3]=0x0b;
   }
   return n;
}

void main()
{
   dm=0x00;
   w0=0;
   w1=0;
   w2=0;
   w3=0;
   for(h=0;h<4;h++)
   {
       display[h]=0;
   }
   ow_reset();
   write_byte(0xcc);
   write_byte(0x44);
   for(h=0;h<50;h++)
   {
       scan();
   }
   while(1)
   {
       if(temp1==0)
       {
           work_temp(read_temp());
           scan();
           BEEP();
           keyscan();
       }
       else
           keyscan();

   }
}
