基于RK3576+FPGA的无人机飞控系统设计

基于RK3576+FPGA的无人机飞控系统设计

该方案采用瑞芯微RK3576处理器与FPGA协同架构，结合异构计算与实时控制技术，满足无人机高动态响应、多传感器融合及AI视觉处理需求。以下是核心设计要点：

---

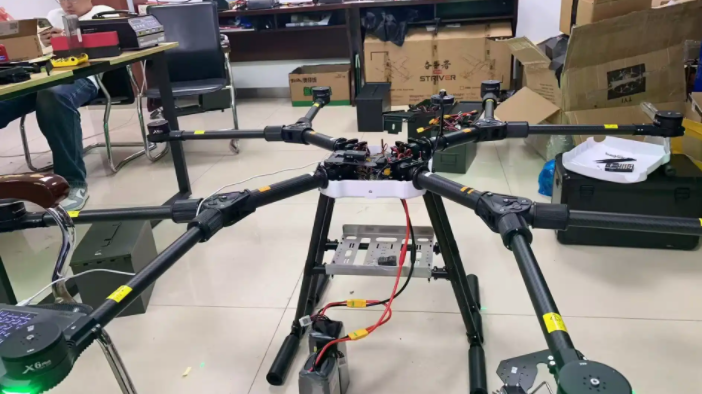

1. ‌硬件架构设计‌

• ‌异构计算核心‌

  • ‌RK3576‌：四核Cortex-A72（2.3GHz）运行路径规划算法（如A*、RRT*），四核Cortex-A53（2.2GHz）处理IMU/GPS/视觉多传感器融合（采样率1kHz）12。
  • ‌FPGA扩展‌：通过PCIe x4或FlexBus接口连接FPGA（如安路高云或紫光系列），实现LiDAR点云滤波、编码器信号解码等硬件加速任务（数据交换速率280MB/s）13。

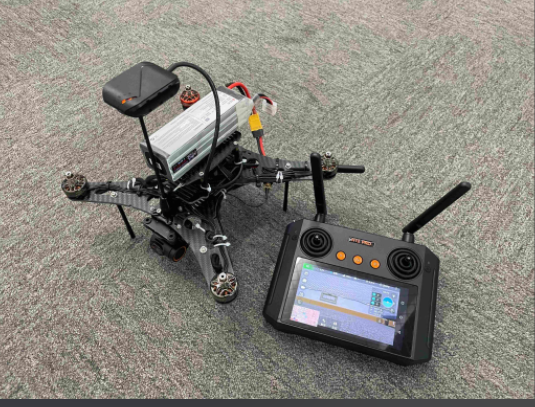

• ‌多模态感知接口‌

  • ‌视觉与定位‌：双MIPI CSI-2接口支持4K@60fps双目视觉避障，集成RTK GPS（UBLOX ZED-F9P）与IMU（MPU-6050），室内外定位精度分别达±2cm和±5cm5。
  • ‌通信链路‌：5G（移远RM500Q）与WiFi 6E双冗余设计，支持MAVLink 2.0协议，抗丢包率提升80%25。

• ‌实时控制模块‌

  • ‌Cortex-M0硬实时核‌：实现μs级PID控制环（周期20μs），直接驱动无刷电调与舵机12。
  • ‌FPGA加速‌：部署硬件PID控制环与脉冲信号生成，响应周期≤50μs37。

---

2. ‌软件协议栈实现‌

• ‌实时操作系统‌

  • 采用Linux 6.1内核+RT-Preempt补丁或翼辉SylixOS（ASIL-D级），任务调度抖动<10μs，支持Xenomai实时域12。
  • 示例代码（FPGA-PID控制线程）：

    cCopy Code

    RT_TASK motor_ctrl_task; void motor_control(void *arg) { while (1) { read_sensor_data(&imu_data); pid_calculate(&ctrl_output); pwm_set_duty(ESC_CH1, ctrl_output); rt_task_wait_period(); // 硬实时周期20μs } }

• ‌飞控算法优化‌

  • ‌视觉SLAM‌：NPU（6TOPS算力）加速ORB-SLAM3算法，建图更新频率30Hz5。
  • ‌动态避障‌：融合LiDAR与视觉数据，支持8方向障碍物识别（最小检测距离0.5m）15。

---

3. ‌国产化与可靠性设计‌

• ‌国产芯片替代‌：RK3576+FPGA（如复旦微JFM7K325T）实现100%国产化，符合军工自主可控要求26。
• ‌环境适应性‌：-40℃~85℃宽温运行，通过MIL-STD-810G振动测试，抗50g机械冲击12。

---

4. ‌性能对比与优势‌

‌维度‌	‌RK3576+FPGA方案‌	‌传统x86方案（如J1900）‌
‌实时控制‌	硬实时环周期20μs	软件PID延迟>200μs
‌算力密度‌	异构八核+6TOPS NPU	四核x86无AI单元
‌通信可靠性‌	双CAN-FD+5G冗余链路	USB转接CAN总线故障率高
‌国产化程度‌	全国产芯片+操作系统	x86架构存在出口管制风险

该方案在实时性、算力及国产化方面显著优于传统方案，适用于军用/工业级无人机场景
