如何在命令列将.brd转成.siw

在置放.brd(此处以Galileo_G87173_204.brd为例)的目录底下，建立批次档convert.bat，内容如下：

path = %path% ;C:\Program Files\AnsysEM\AnsysEM20.2\Win64 anstranslator.exe Galileo_G87173_204.brd siwave_ng Galileo_G87173_204.aedb SaveSiw.exec pause







此外，在目录底下建立SaveSiw.exec档案，当中只有一行：

SaveSiw

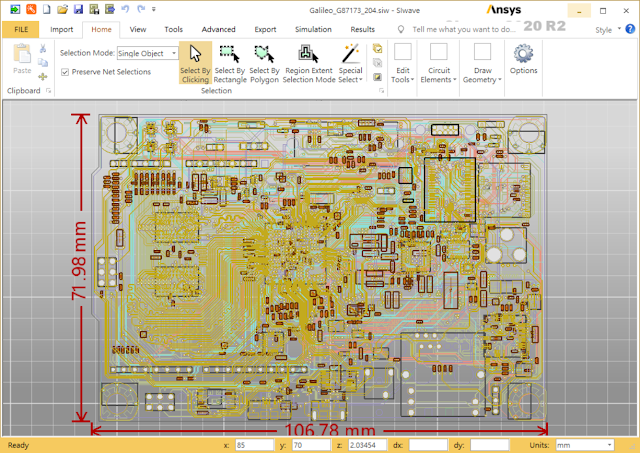

滑鼠双击convert.bat，几秒钟之后生成Galileo_G87173_204.siw。开启Galileo_G87173_204.siw如下图：
