【Day 60】Linux-LVS负载均衡

news 2025/9/19 7:11:47

一、 LVS 介绍

1、基础内容

LVS（Linux Virtual Server）即 Linux 虚拟服务器，是一个由中国章文嵩博士在 1998 年发起的开源项目，现已被集成到 Linux 内核中，从 2.4 版本内核开始就支持 LVS 功能。

它是一种基于 IP 层的负载均衡技术，在操作系统核心层将来自 IP 层的 TCP/UDP 请求均衡地转移到不同的服务器，把一组服务器构成一个高性能、高可用的虚拟服务器。

LVS 的核心组件包括 IPVS（IP Virtual Server）和 ipvsadm 。

IPVS 是 Linux 内核模块，位于内核空间，是 LVS 最核心的部分，它实现了 TCP/UDP 请求的分发，支持多种调度算法，如轮询（RR）、加权轮询（WRR）、最少连接（LC）等。 IPVS 通过 netfilter 框架拦截、重写和转发数据包，根据配置的调度算法，将客户端的请求转发到后端的真实服务器（Real Server）上，真正执行数据转发的逻辑，以实现负载均衡的功能。

ipvsadm 则是用户态工具，是用于配置 IPVS 转发规则的命令行工具，系统管理员可以使用 ipvsadm 进行添加、删除真实服务器（RS），设置调度算法，查看连接状态等操作。

LVS 的工作原理基于其在 Linux 内核中的 IPVS 模块，工作在 OSI 模型的第四层（传输层），基于 TCP/IP 协议进行路由和转发。

当客户端发送请求到 LVS 负载均衡器时，IPVS 模块首先根据目标 IP 和端口匹配转发表（IPVS 表项）。
然后依据配置的调度算法，如轮询、加权轮询、最少连接等，从后端的真实服务器池中选择一台合适的 Real Server 来处理该请求。
接着，LVS 执行数据包重写或转发操作，将请求转发到选定的 Real Server 上。
Real Server 处理完请求后，将响应返回给客户端。
在不同的工作模式下，LVS 的转发方式有所不同，
- NAT 模式下，LVS 修改目标 IP 为 RS 的 IP，源地址为 LVS 的 IP；
- DR 模式中，LVS 修改目标 MAC 地址，而不改变 IP 地址；
- TUN 模式下，LVS 将请求封装为 IPIP 隧道包进行转发。

由于 LVS 直接在内核层进行转发，无需像应用层负载均衡器那样进行用户态和内核态的频繁切换，减少了上下文切换的开销，因此拥有更高的性能和吞吐能力，在处理海量并发连接时表现出色，尤其适用于大规模的 Web 服务、数据库集群等应用场景，

2、负载均衡策略 / 算法

LVS 提供了多种负载均衡策略 / 算法，每种算法都有其独特的原理和适用场景，用户可以根据实际的业务需求和服务器环境来选择合适的算法，以实现高效的负载均衡。

轮询（Round Robin，RR）算法是一种最为简单直观的负载均衡算法。它的工作原理是按顺序将请求依次分配给后端服务器，循环往复。例如，假设有 3 台后端服务器 A、B、C，当有请求到来时，第一个请求会被分配到服务器 A，第二个请求分配到服务器 B，第三个请求分配到服务器 C，第四个请求又重新分配到服务器 A，依此类推。这种算法的优点是实现简单，无需额外的计算和复杂的逻辑判断，并且能够公平地分配请求，在服务器性能相近的场景下，能使各服务器的负载相对均衡。但它的缺点也很明显，由于它不考虑服务器的实际负载情况，无法感知服务器之间的性能差异，可能会导致性能较差的服务器因承受过多请求而过载，同时它也不支持动态调整权重，灵活性较差。因此，轮询算法适用于服务器配置相同且负载波动较小的场景，如一些提供静态资源服务的服务器集群，这些服务器处理请求的能力基本一致，使用轮询算法可以简单有效地实现负载均衡。

加权轮询（Weighted Round Robin，WRR）算法是在轮询算法的基础上发展而来的，它为每台服务器分配一个权重，权重的大小反映了服务器的处理能力。权重高的服务器将获得更多的请求，例如，服务器 A 的权重为 1，服务器 B 的权重为 2，那么在分配请求时，调度器调度到服务器 B 的请求数量大约会是服务器 A 的两倍。这种算法的优点在于可以根据服务器的性能差异灵活地分配流量，适用于服务器硬件配置不同的异构服务器环境，管理员可以根据服务器的 CPU、内存、带宽等资源情况手动配置权重，使性能更强的服务器承担更多的负载，从而提高整个集群的处理能力。然而，加权轮询算法的权重需要预先静态配置，无法根据服务器实时的负载变化进行动态调整，而且在长时间运行过程中，可能会导致低权重服务器闲置，资源利用率不高。所以，在实际应用中，当服务器性能差异明显且负载相对稳定时，加权轮询算法是一个不错的选择。

最少连接（Least Connections，LC）算法会将新的请求分配给当前连接数最少的服务器。它的核心思想是动态地感知服务器的负载情况，认为当前连接数最少的服务器处理能力相对较强，将请求分配给它可以使负载更加均衡。例如，当有新的请求到达时，负载均衡器会检查后端每台服务器的当前连接数，然后将请求转发给连接数最少的那台服务器。这种算法适用于处理长连接或请求处理时间差异较大的场景，比如数据库查询服务，因为在这些场景中，不同请求的处理时间可能相差很大，如果使用轮询算法，可能会导致某些服务器因为处理长请求而积压大量连接，而其他服务器却处于空闲状态，而最少连接算法可以根据服务器的实际连接情况进行动态分配，有效避免这种情况的发生。但该算法需要实时监控服务器的连接数，会增加系统的开销，并且对于短连接或请求处理时间均匀的场景，其优势并不明显。

加权最少连接（Weighted Least Connections，WLC）算法结合了权重和连接数这两个因素。它在选择服务器时，不仅考虑服务器当前的连接数，还会结合服务器的权重来综合判断。具体来说，它会计算每个服务器的加权连接数，即当前连接数除以权重，然后将请求分配给加权连接数最小的服务器。这样，既考虑了服务器的性能差异（通过权重体现），又能根据服务器的实时负载情况（通过连接数体现）进行动态调整，使得负载分配更加合理。例如，服务器 A 的权重为 2，当前连接数为 4；服务器 B 的权重为 1，当前连接数为 2，那么服务器 A 的加权连接数为 4÷2 = 2，服务器 B 的加权连接数为 2÷1 = 2，此时如果有新请求，负载均衡器会在这两台服务器中随机选择一台（当加权连接数相等时）。加权最少连接算法是 LVS 的默认算法，它综合了加权轮询和最少连接算法的优点，适用于各种复杂的服务器环境，能够在不同性能的服务器之间实现高效的负载均衡。

源地址哈希（Source Hashing，SH）算法根据客户端的 IP 地址进行哈希计算，然后将请求分配给对应的服务器。其原理是通过哈希函数将客户端的 IP 地址映射到一个固定的范围内，再根据这个范围与后端服务器列表的对应关系，确定将请求转发到哪台服务器。这样可以确保同一个客户端的请求始终被分配到同一个服务器上，有利于实现会话保持。例如，对于一个电商网站，用户在浏览商品、添加购物车、下单等一系列操作过程中，使用源地址哈希算法可以保证这些操作都在同一台服务器上处理，避免因为请求被分配到不同服务器而导致的会话不一致问题，提高用户体验。但这种算法也存在一定的局限性，当后端服务器列表发生变化时，可能会导致哈希值的重新计算，从而使同一个客户端的请求被分配到不同的服务器上，影响会话的连续性。因此，源地址哈希算法适用于对会话保持要求较高的场景，并且在服务器列表相对稳定的情况下效果更佳。

3、 LVS 设计模式

LVS 支持三种主要的设计模式，分别是 NAT 模式、DR 直接路由模式和 TUN 隧道模式，每种模式都有其独特的工作原理和适用场景，用户可以根据具体的业务需求和网络环境来选择合适的模式。

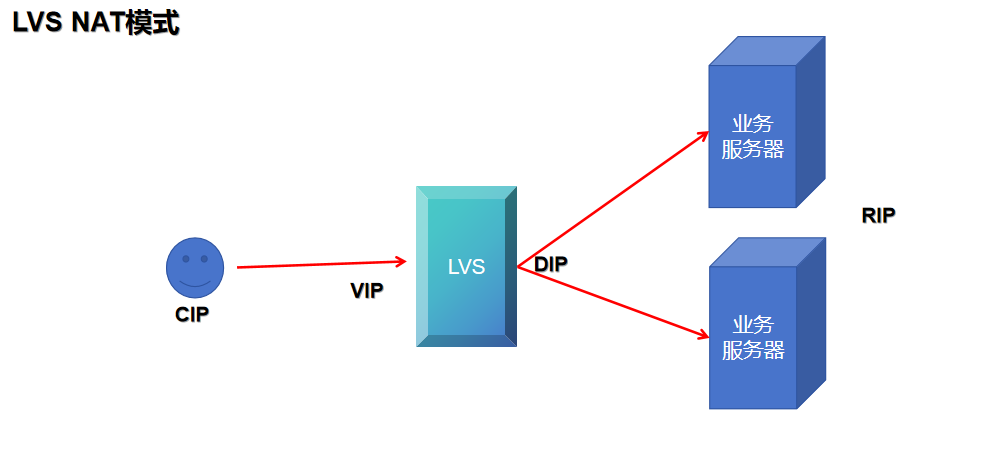

（1）NAT 模式

NAT（Network Address Translation）模式，即网络地址转换模式。在这种模式下，LVS 负载均衡器充当着网络地址转换的角色，其工作原理如下：

1、客户端（CIP）访问业务服务（如 www.xxx.com）

通过 DNS 解析到 LVS 的 VIP（对外服务的虚拟 IP）。
客户端发送请求数据包，数据包的源地址 = CIP，目标地址 = VIP，然后通过网络传输到 LVS 负载均衡器。

2、LVS 调度与 DNAT：VIP → DIP → RIP

LVS 接收到数据包后，根据预设的调度算法（如轮询、加权轮询、最少连接等），从后端 Real Server 池中选中一台节点（RIP）。
LVS 执行 DNAT（目的地址转换）：将数据包的目标地址从 VIP 改为选中的 RIP，同时为了后续能接收响应，LVS 会在本地维护一张 “连接跟踪表”（记录 CIP、VIP、RIP 的映射关系）。
之后，LVS 将修改后的数据包转发给 Real Server：此时数据包的源地址 = CIP，目标地址 = RIP，转发的网络路径是 LVS 的 DIP（私网网卡）到 Real Server 的 RIP（同一私网）。

3、Real Server 处理并返回响应：RIP → DIP

Real Server（RIP）接收到数据包后，识别出目标地址是自己，于是处理业务请求（如查询数据库、生成网页内容）。
处理完成后，Real Server 生成响应数据包，此时数据包的源地址 = RIP，目标地址 = CIP（因为 Real Server 只知道请求来自 CIP）。
由于 Real Server 与 CIP 不在同一网段（CIP 可能是公网，RIP 是私网），且 Real Server 的默认网关通常配置为 LVS 的 DIP（关键配置！），因此响应数据包会直接发送到 LVS 的 DIP（私网网卡）。

4、LVS 执行 SNAT 并返回客户端：DIP → VIP → CIP

LVS 接收到 Real Server 的响应数据包后，通过本地的 “连接跟踪表”，找到之前记录的 CIP-VIP-RIP 映射关系，确认这是某客户端请求的响应。
LVS 执行 SNAT（源地址转换）：将响应数据包的源地址从 RIP 改为 VIP（目的是让客户端认为响应来自 “自己最初访问的 VIP”，而非陌生的 RIP—— 客户端不知道后端有 Real Server）。
最后，LVS 将修改后的响应数据包发送给客户端：此时数据包的源地址 = VIP，目标地址 = CIP，通过公网传输回客户端，完成一次完整的请求 - 响应流程。

整个过程中，请求和响应的数据包都需要经过 LVS 进行地址转换和转发。例如，一个电商网站使用 LVS 的 NAT 模式进行负载均衡，当用户访问网站时，请求先到达 LVS 的 VIP，LVS 根据调度算法选择一台后端的 Web 服务器，将请求数据包的目标 IP 改为该 Web 服务器的 IP，Web 服务器处理完请求后将响应返回给 LVS，LVS 再将响应数据包的源 IP 改为 VIP，发送回用户的浏览器。

在使用 NAT 模式时，有一些重要的注意事项。

VIP 和 DIP必须属于两个不同的网络，这样才能实现网络地址转换的功能。
负载均衡器需要开启路由转发功能，通过修改系统参数 “net.ipv4.ip_forward = 1” 来实现，这是确保数据包能够在不同网络之间正确转发的关键。
所有 Real Server 的网关必须指向 DIP，这样 Real Server 在处理完请求后，才能将响应数据包正确地发送回 LVS。
优点是配置相对简单，并且支持端口映射，适用于后端服务器位于私有网络，需要统一出口，以及中小规模负载均衡的场景。
缺点：由于请求和响应都要经过 LVS，当后端服务器数量较多或并发请求量较大时，LVS 可能会成为性能瓶颈，影响整个系统的处理能力。

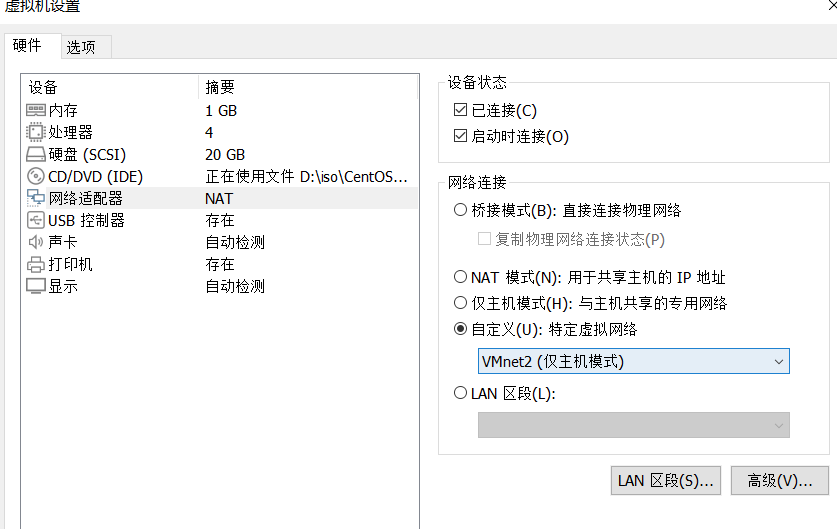

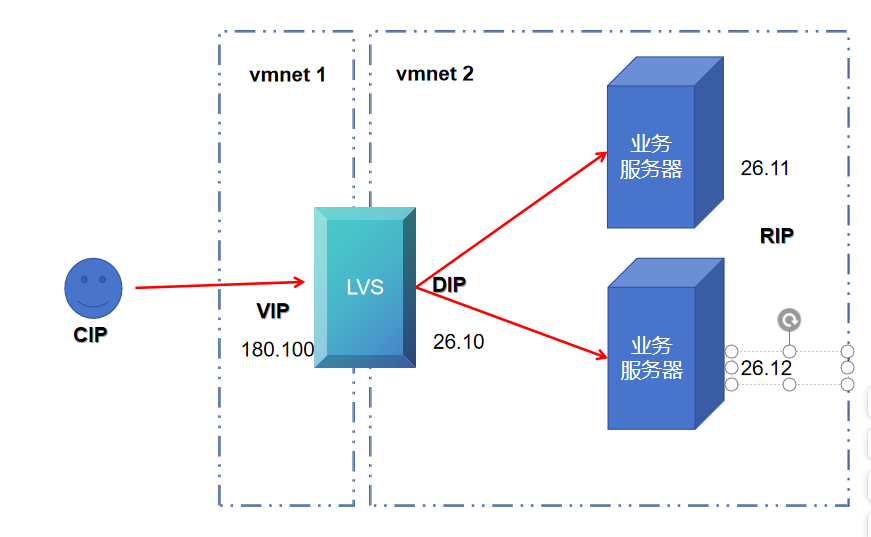

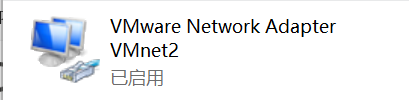

3台虚拟机-lvs-100-node01-node02

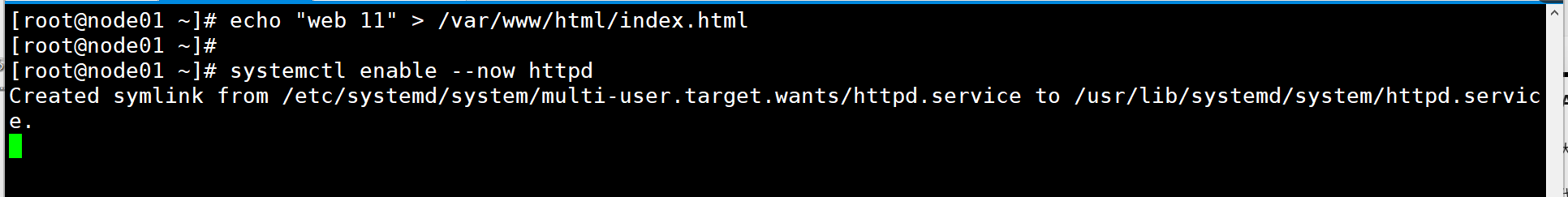

1、初始配置

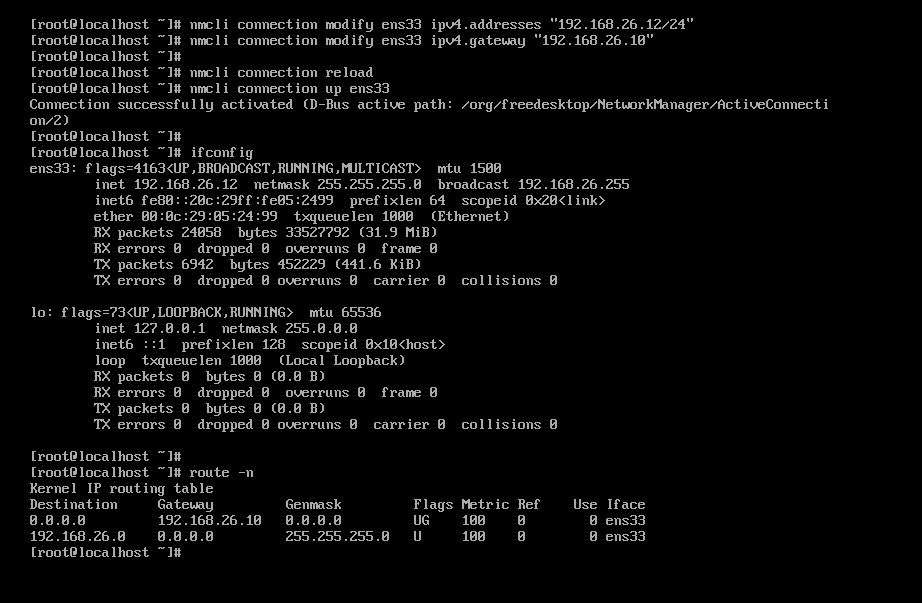

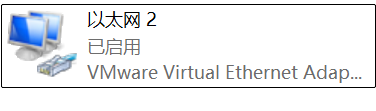

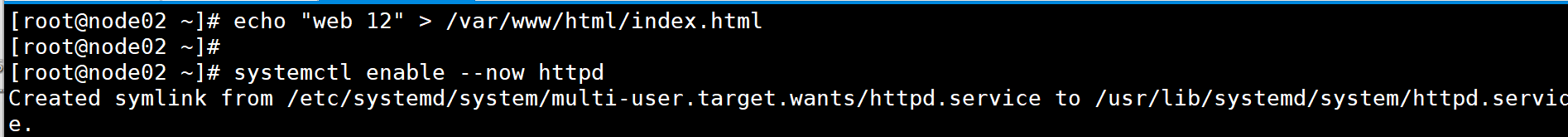

2、两个服务器的网卡：

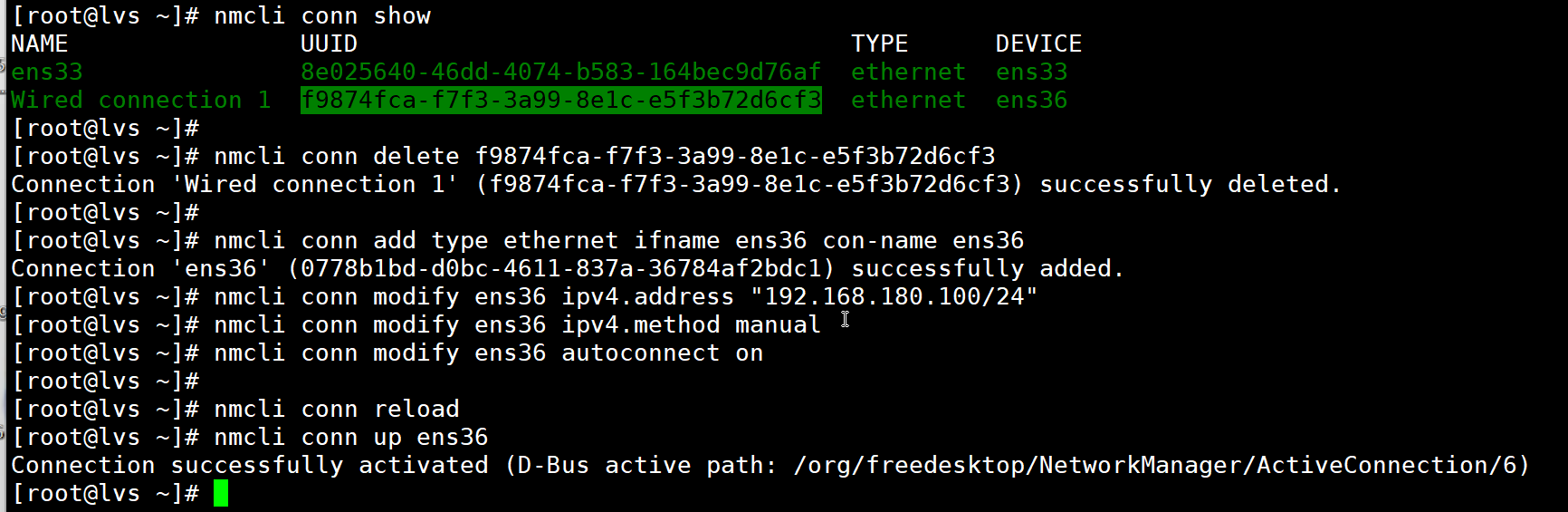

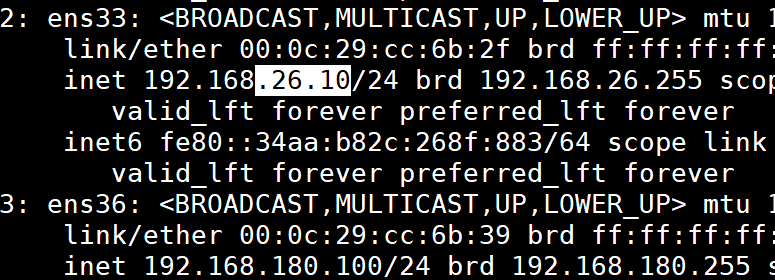

3、lvm的两个网卡：

[root@lvm-100 ~]nmcli connection modify ens36 ipv4.gateway 192.168.180.1

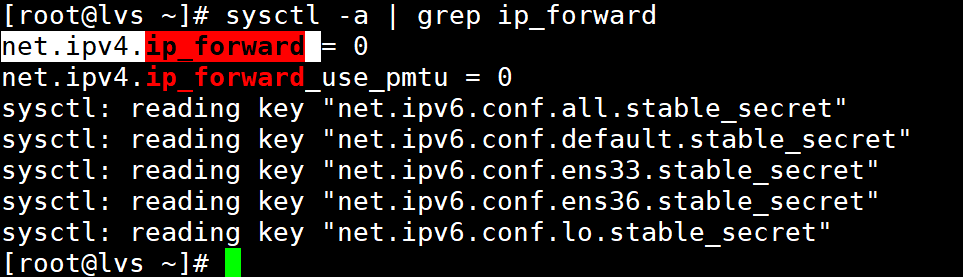

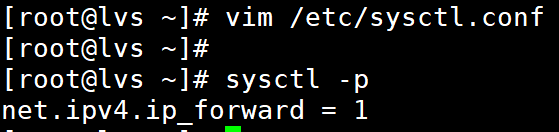

4、开启路由转发

5、负载均衡配置

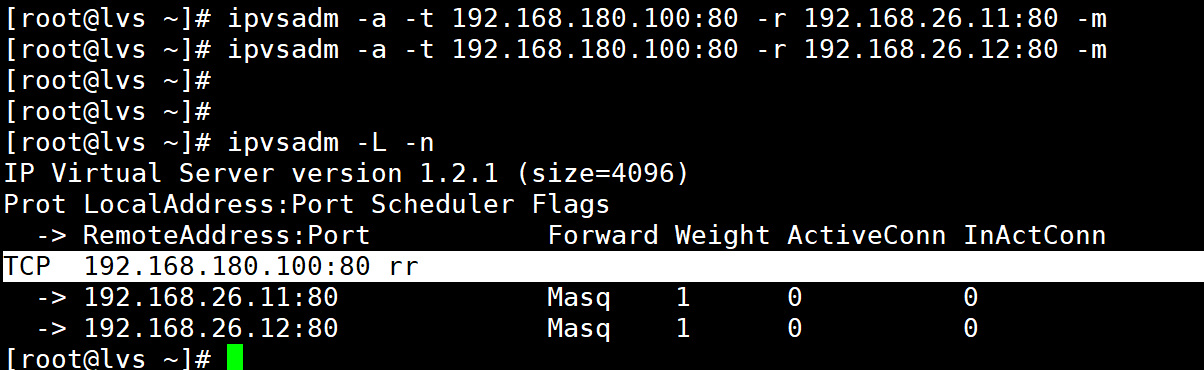

[root@lvm-100 ~]ipvsadm -a -t 192.168.180.100:80 -r 192.168.26.11:80 -m
[root@lvm-100 ~]ipvsadm -a -t 192.168.180.100:80 -r 192.168.26.12:80 -m

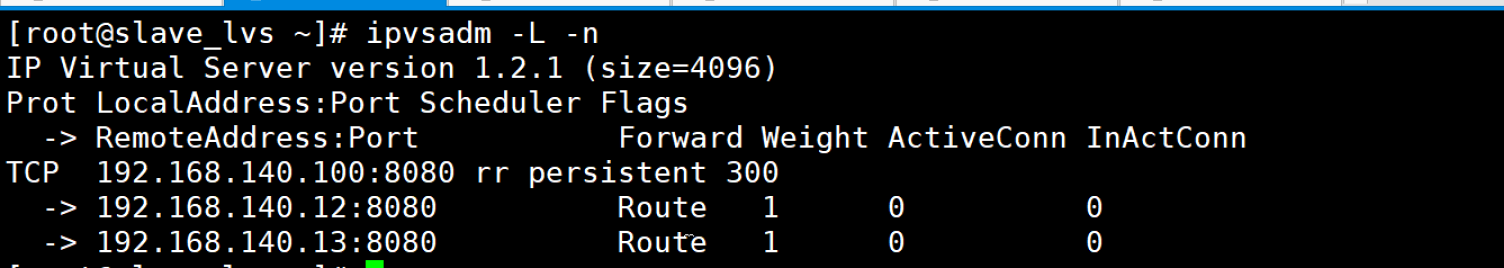

[root@lvm-100 ~]ipvsadm -L -n
[root@lvm-100 ~]curl http://192.168.26.12

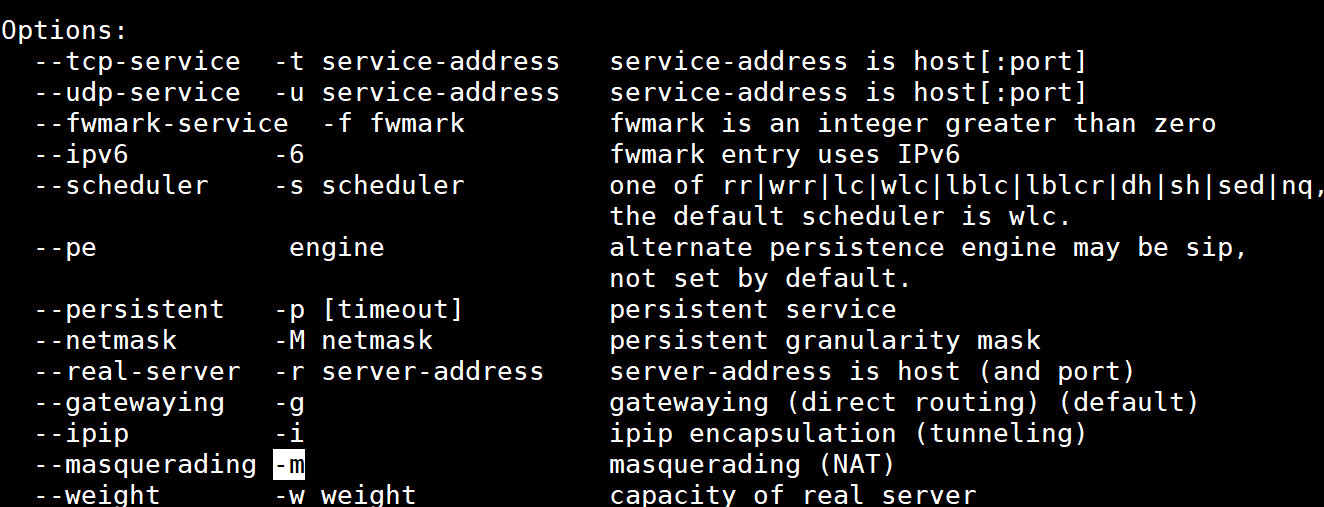

6、配置集群

创建集群（虚拟服务）

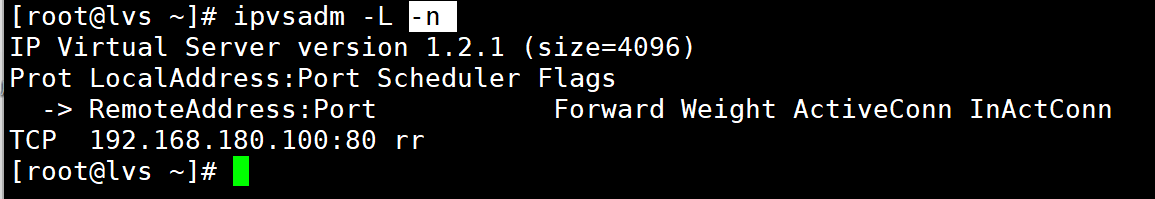

查看负载均衡表（虚拟服务）：-n :IP端口都是数字

// 虚拟服务没端口

7、添加后端 real server

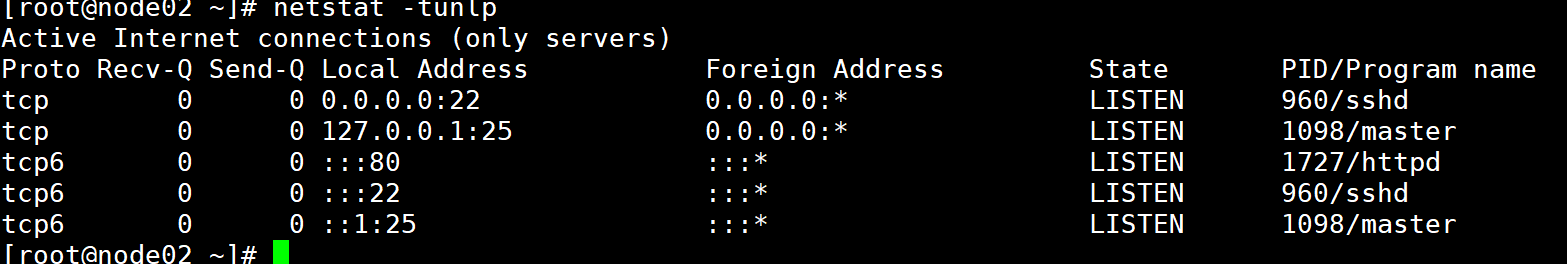

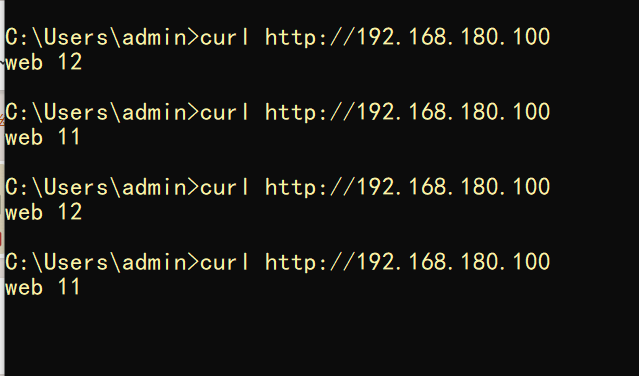

测试

（2） DR 直接路由模式

DR（Direct Routing）直接路由模式是 LVS 常用的一种工作模式，它的工作原理与 NAT 模式有所不同。在 DR 模式下，当客户端发送请求到 LVS 的 VIP 时，LVS 同样根据调度算法选择一台后端的 Real Server。但与 NAT 模式不同的是，LVS 并不修改数据包的 IP 地址，而是修改数据包的目标 MAC 地址，将其改为选中的 Real Server 的 MAC 地址。然后，LVS 通过二层交换将数据包转发给 Real Server。Real Server 接收到数据包后，发现目标 IP 是自己配置的 VIP（Real Server 需要配置与 LVS 相同的 VIP），于是处理该请求。处理完成后，Real Server 直接将响应数据包发送给客户端，而不需要经过 LVS。例如，一个大型的新闻网站采用 LVS 的 DR 模式进行负载均衡，用户访问网站时，请求到达 LVS 的 VIP，LVS 根据算法选择一台后端的 Web 服务器，修改数据包的目标 MAC 地址后将其转发给 Web 服务器，Web 服务器处理完请求后，直接将响应发送回用户的浏览器。

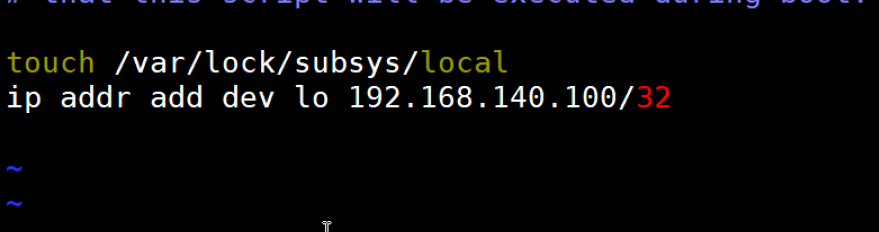

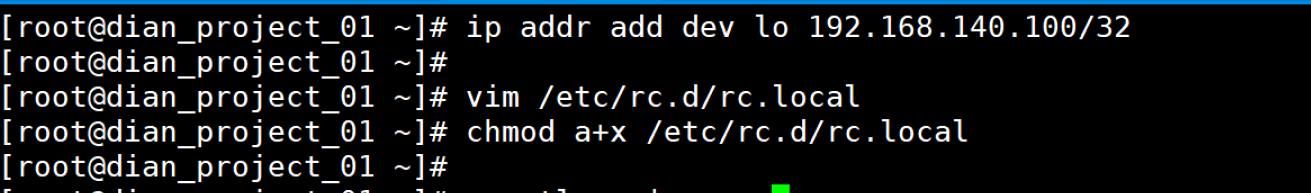

在配置和使用 DR 模式时，有几个关键要点。所有的 Real Server 必须配置 VIP，这是为了使 Real Server 能够正常接收目标 IP 为 VIP 的请求。通常在 Real Server 的回环接口（lo）上配置 VIP，并且使用 32 位掩码，即 “ip addr add dev lo 192.168.140.100/32”，这样可以确保 VIP 在网络中唯一且独立。所有的 Real Server 需要修改两个重要的 arp 系统参数。将 “arp_ignore” 设置为 1，其作用是使系统只响应目的 IP 为本地物理网卡 IP 的 ARP 请求，避免 VIP 产生冲突，因为在一个网络中，如果多台服务器都配置了相同的 VIP，ARP 请求可能会导致混乱，通过设置该参数可以确保只有目标 MAC 地址匹配的服务器才会响应 ARP 请求；将 “arp_announce” 设置为 2，这会使系统不使用 IP 数据包的源地址来设置 ARP 请求的源地址，而选择发送接口（物理网卡）的 IP 地址，避免客户端直接访问后端的 Real Server，失去负载均衡的效果，防止网关设备的 ARP 缓存表紊乱。DR 模式的优点是响应不经过 LVS，大大减轻了 LVS 的负载压力，性能更高，适用于高并发场景，追求极致性能的应用。但它也有一定的局限性，要求 LVS 和 Real Server 必须在同一个物理网络（同一网段），这在一定程度上限制了其网络部署的灵活性。

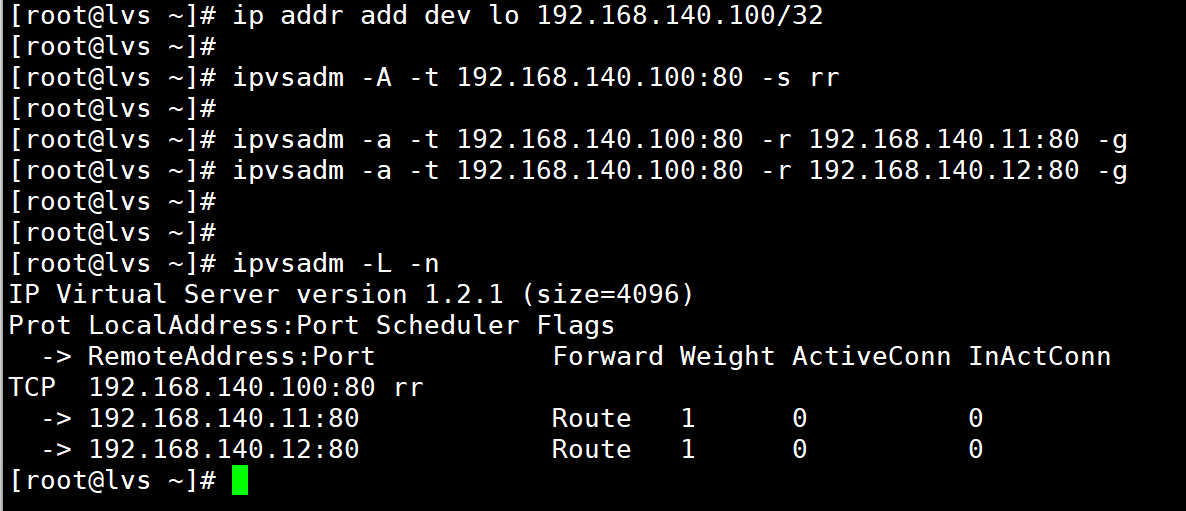

1、准备：两个web、一个lvsadm

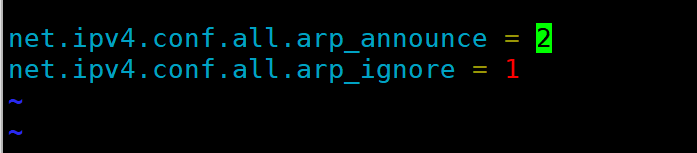

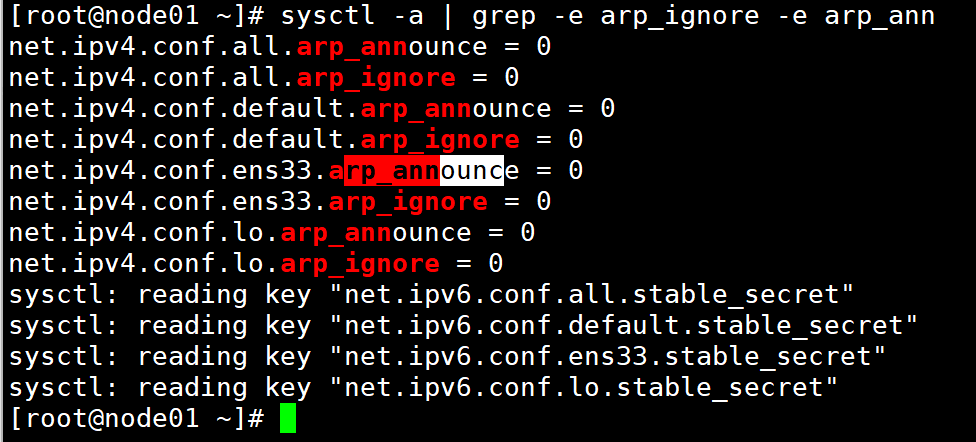

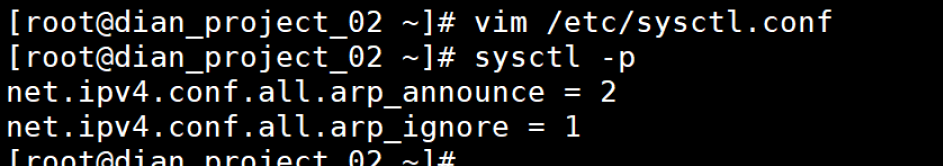

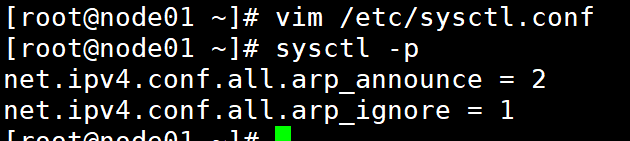

修改all.arp

（3） TUN 隧道模式

TUN（IP Tunneling）隧道模式是 LVS 的另一种工作模式，它利用 IP 隧道技术实现负载均衡。其工作原理是：当客户端发送请求到 LVS 的 VIP 时，LVS 根据调度算法选择一台后端的 Real Server，然后 LVS 将请求数据包进行封装，在原有的 IP 包头外面再添加一个新的 IP 头，新 IP 头的源地址是 LVS 的 IP（DIP），目标地址是选中的 Real Server 的 IP（RIP），通过 IP 隧道将封装后的数据包发送给 Real Server。Real Server 接收到封装的数据包后，解开外层的 IP 头，得到原始的请求数据包，然后进行处理。处理完成后，Real Server 直接将响应数据包发送给客户端，响应数据包的源 IP 为 VIP。例如，一个跨国公司的分布式应用系统，使用 LVS 的 TUN 模式进行负载均衡，位于不同地区的用户访问应用时，请求到达 LVS 的 VIP，LVS 将请求封装后通过 IP 隧道发送到位于不同地理位置的后端服务器，后端服务器处理完请求后直接将响应返回给用户。

TUN 模式适用于分布式集群场景，尤其是当 LVS 和 Real Server 分布在不同的网段，甚至不同的地域时，TUN 模式可以实现跨网络的负载均衡。但这种模式也存在一些缺点，它需要在 Real Server 上启用隧道支持，通常需要加载相应的内核模块，如 “modprobe ipip”，配置相对复杂，并且对服务器的性能也有一定的要求。由于 IP 隧道的封装和解封装过程会带来一定的开销，所以 TUN 模式的性能略低于 DR 模式。在实际应用中，如果需要实现跨地域的负载均衡，并且对服务器的配置和性能有足够的把控能力，可以选择 TUN 模式。

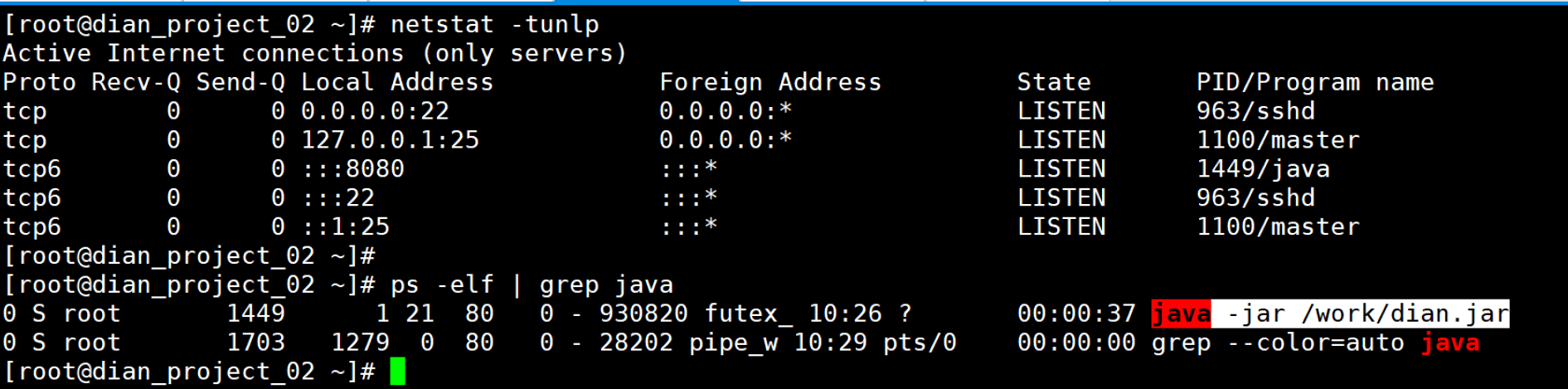

二、实例

lftp 10.11.0.254:/software> cd jenkins/
lftp 10.11.0.254:/software/jenkins> mget dian.sql
10401 bytes transferred
lftp 10.11.0.254:/software/jenkins> exit
[root@lvm__100 ~]# mysql -uroot -pSu@548165
mysql: [Warning] Using a password on the command line interface can be insecure.
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 11
Server version: 8.0.43 MySQL Community Server - GPLCopyright (c) 2000, 2025, Oracle and/or its affiliates.Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.mysql> source /root/dian.sql
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| dian               |
| information_schema |
| mysql              |
| performance_schema |
| sys                |
| test               |
| test_lvs           |
+--------------------+
7 rows in set (0.03 sec)mysql> select * from sys.user;
ERROR 1146 (42S02): Table 'sys.user' doesn't exist
mysql> select * from sys_user;
+---------+----------+------------+--------------+---------------------+
| user_id | username | password   | role         | created_time        |
+---------+----------+------------+--------------+---------------------+
|      11 | admin    | 123456     | ADMIN        | 2025-07-21 20:05:14 |
|      13 | demon    | WWW.1.com! | METER_READER | 2025-07-21 20:16:02 |
|      14 | tome     | WWW.1.com! | CUSTOMER     | 2025-07-21 20:38:17 |
+---------+----------+------------+--------------+---------------------+
3 rows in set (0.01 sec)mysql> select user from user;
+------------------+
| user             |
+------------------+
| repl             |
| mysql.infoschema |
| mysql.session    |
| mysql.sys        |
| root             |
+------------------+
5 rows in set (0.00 sec)mysql> create user 'dian'@'%' identified by 'Dian@548165';
Query OK, 0 rows affected (0.05 sec)mysql> grant all on dian.* to 'dian'@'%' ;
Query OK, 0 rows affected (0.00 sec)mysql> flush privileges;
Query OK, 0 rows affected (0.02 sec)

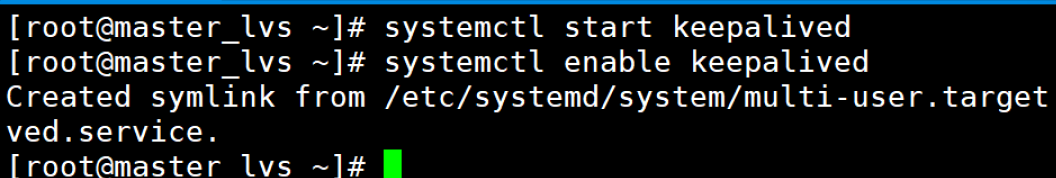

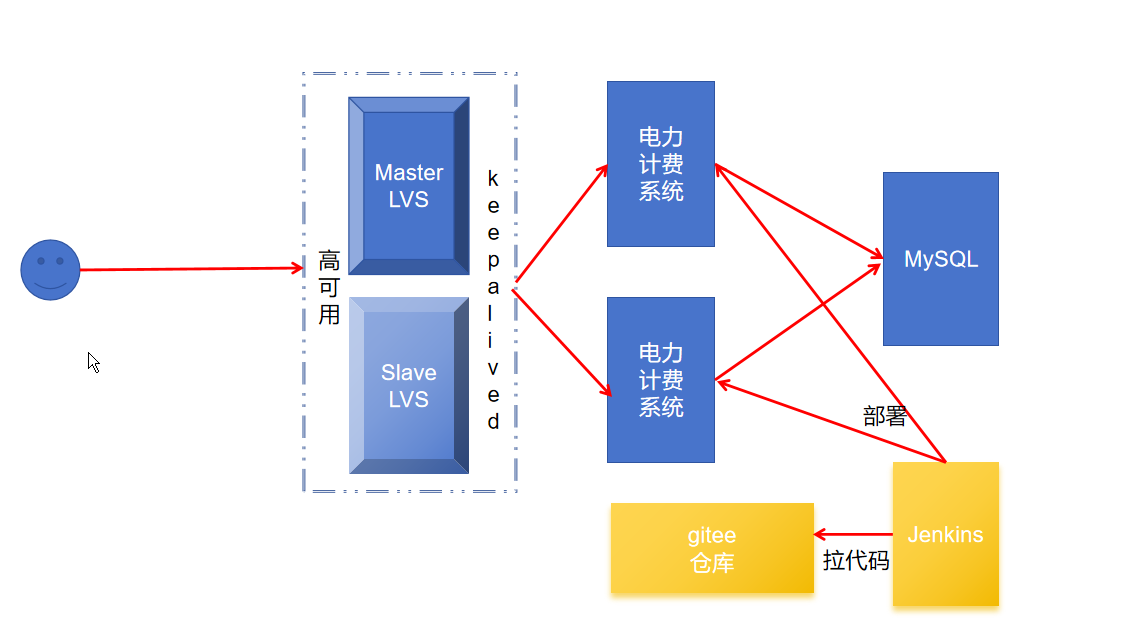

集群配置

DR模式

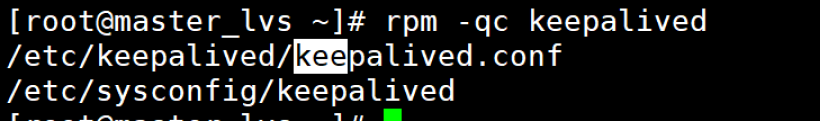

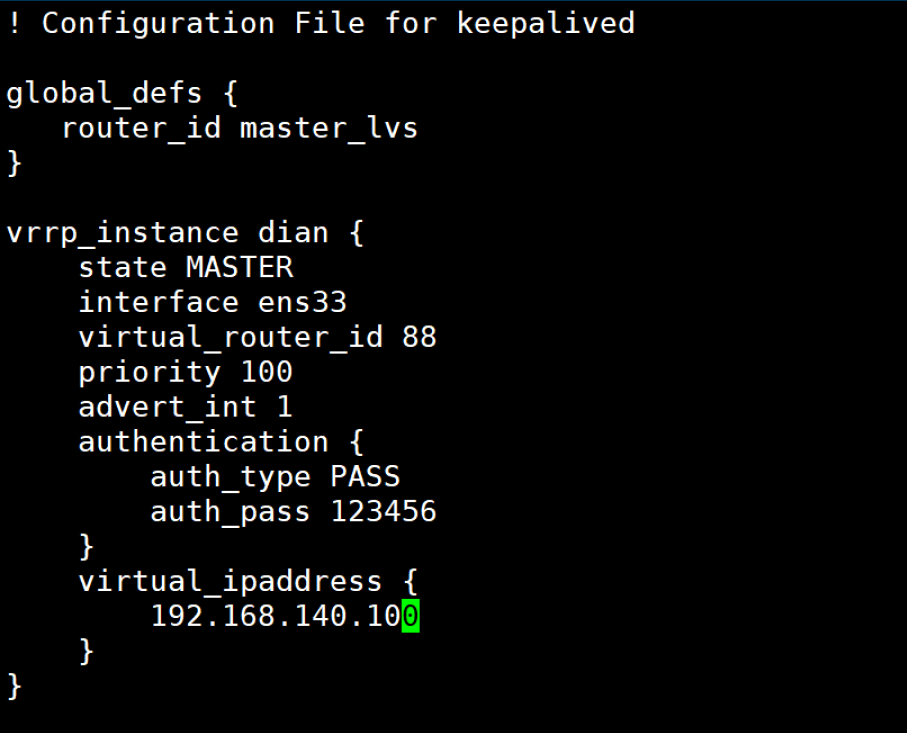

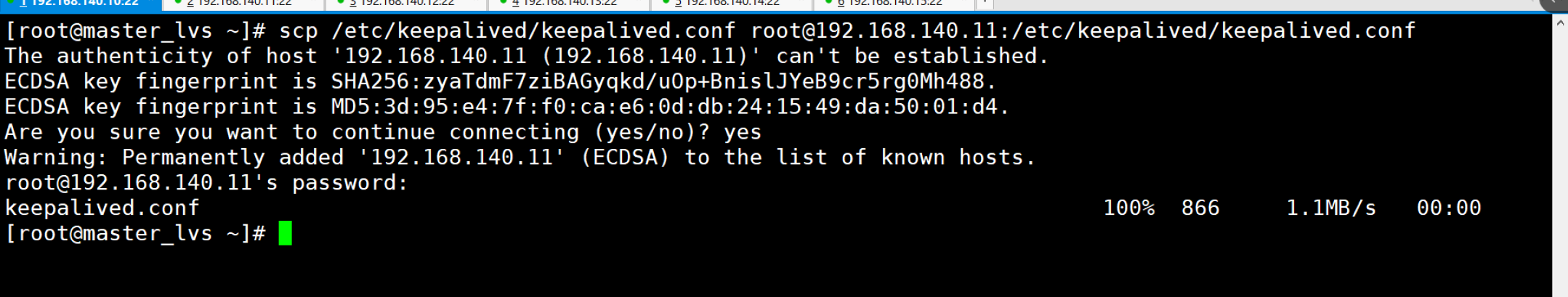

配置文件

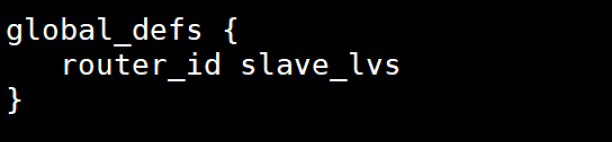

1、global_defs{}

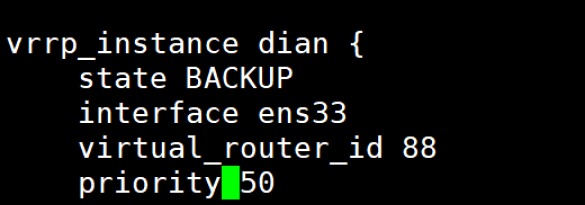

2、vrrp_instance{} 一个组组名组id密码必须一样。state MASTER 这个机子是主，interface 指网卡名，在真实的网卡上生成vip，virtual_router_id (组的id)advert_int 心跳，authenticcation密码吗，virtual_ipaddress生成的虚拟ip

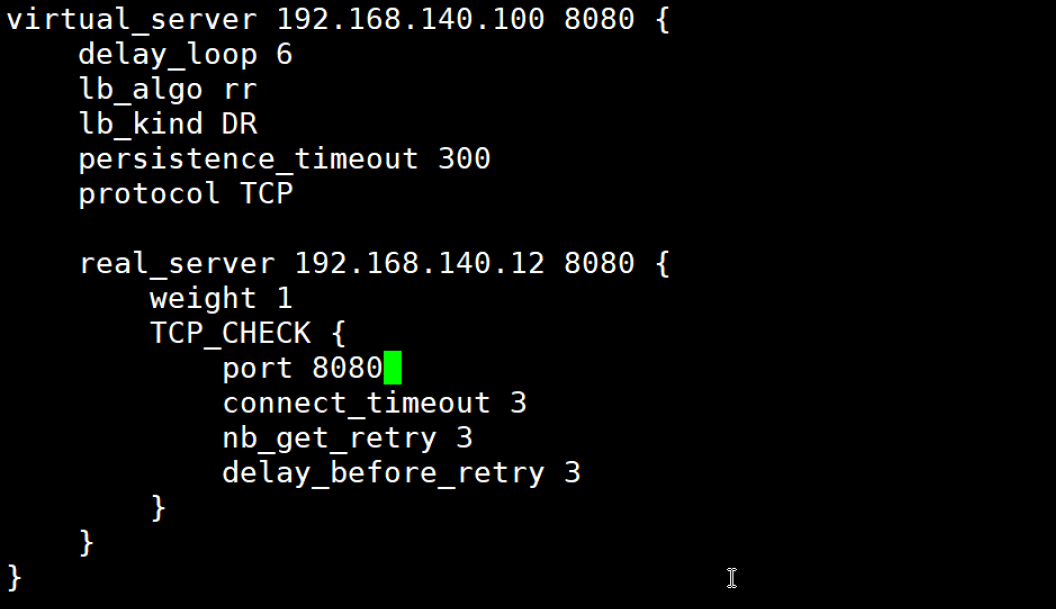

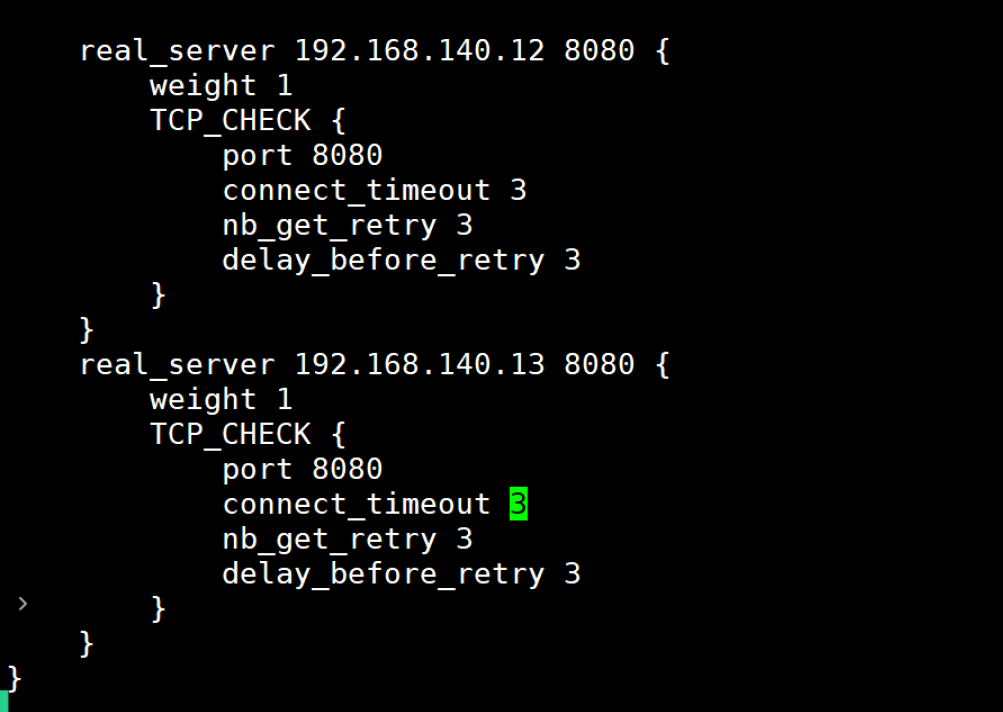

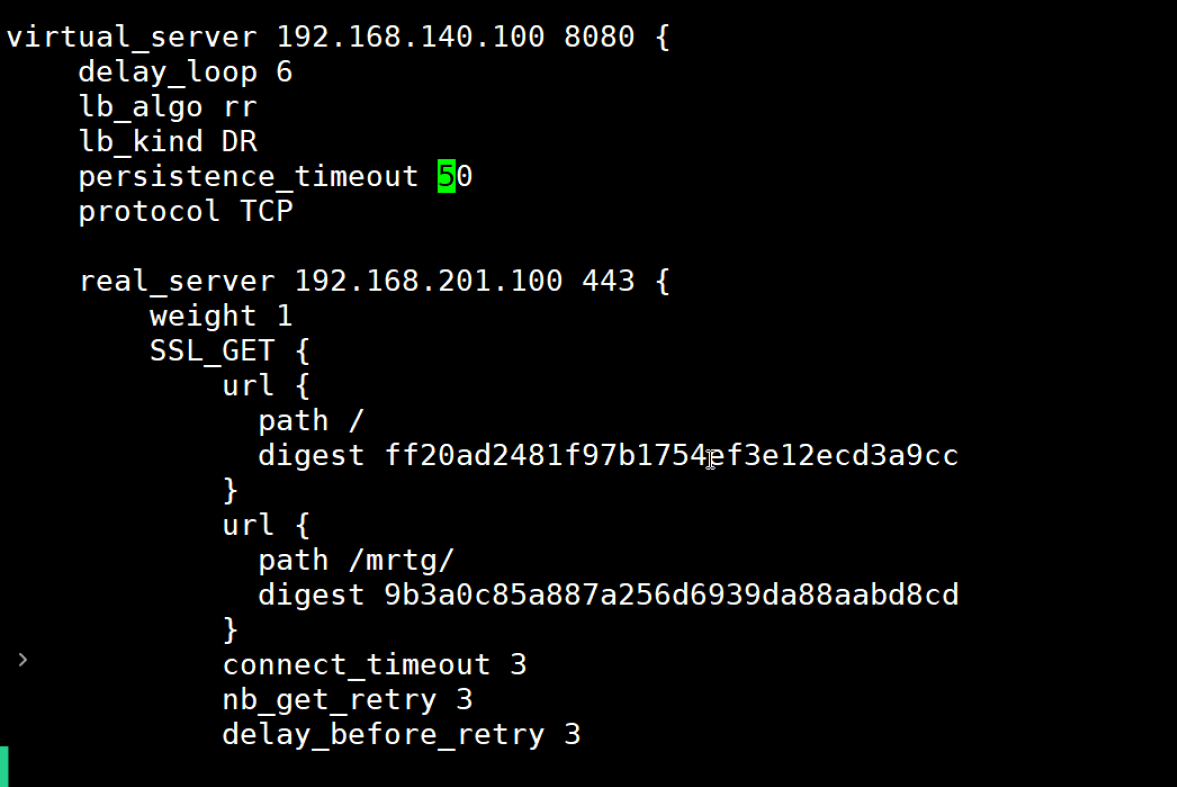

3、virtual_server ip port {},下边是样例，可以删掉
