QT：QPen、QBrush、与图形抗锯齿的关联
QPen
QPen 是 Qt 框架中用于定义绘图时使用的画笔属性的类。在使用 QPainter 进行 2D 绘图时，QPen 可以控制线条的外观，比如线条的颜色、宽度、样式（如实线、虚线等）、端点样式（如方形端点、圆形端点等）和连接样式（如斜接、圆角连接等）。
主要属性
颜色（QColor）：用于指定线条的颜色。可以使用预定义的颜色（如 Qt::red、Qt::blue 等），也可以自定义 RGB 值。
宽度（qreal）：指定线条的宽度，单位通常是像素。
样式（Qt::PenStyle）：定义线条的样式，例如实线（Qt::SolidLine）、虚线（Qt::DashLine）、点线（Qt::DotLine）等。
端点样式（Qt::PenCapStyle）：确定线条端点的外观，如方形端点（Qt::SquareCap）、圆形端点（Qt::RoundCap）等。
连接样式（Qt::PenJoinStyle）：用于设置两条线条连接处的样式，如斜接（Qt::MiterJoin）、圆角连接（Qt::RoundJoin）等。
#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QPen>
#include <QPainterPath>
class PenExampleWidget : public QWidget {
protected:
void paintEvent(QPaintEvent *event) override {
Q_UNUSED(event);
QPainter painter(this);
// 创建不同属性的 QPen 对象并绘制线条
// 1. 红色实线，宽度为 2 像素
QPen pen1(Qt::red);
pen1.setWidth(2);
painter.setPen(pen1);
painter.drawLine(20, 20, 200, 20);
// 2. 蓝色虚线，宽度为 3 像素
QPen pen2(Qt::blue);
pen2.setWidth(3);
pen2.setStyle(Qt::DashLine);
painter.setPen(pen2);
painter.drawLine(20, 50, 200, 50);
// 3. 绿色点线，宽度为 4 像素，圆形端点
QPen pen3(Qt::green);
pen3.setWidth(4);
pen3.setStyle(Qt::DotLine);
pen3.setCapStyle(Qt::RoundCap);
painter.setPen(pen3);
painter.drawLine(20, 80, 200, 80);
// 4. 紫色实线，宽度为 5 像素，圆角连接
QPen pen4(Qt::magenta);
pen4.setWidth(5);
pen4.setJoinStyle(Qt::RoundJoin);
QPainterPath path;
path.moveTo(20, 110);
path.lineTo(100, 110);
path.lineTo(100, 200);
painter.setPen(pen4);
painter.drawPath(path);
}
};
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
PenExampleWidget widget;
widget.setWindowTitle("QPen Example");
widget.resize(300, 250);
widget.show();
return app.exec();
}
头文件包含：
QApplication：管理 Qt 应用程序的资源和事件循环。
QWidget：作为窗口的基类。
QPainter：用于实际的绘图操作。
QPen：用于定义画笔的属性。
自定义窗口类 PenExampleWidget：
继承自 QWidget，并重写 paintEvent 函数，在该函数中进行绘图操作。
paintEvent 函数：
红色实线：创建 pen1，设置颜色为红色，宽度为 2 像素，然后使用 painter.setPen(pen1) 设置画笔，最后绘制一条水平直线。
蓝色虚线：创建 pen2，设置颜色为蓝色，宽度为 3 像素，样式为虚线（Qt::DashLine），再设置画笔并绘制直线。
绿色点线：创建 pen3，设置颜色为绿色，宽度为 4 像素，样式为点线（Qt::DotLine），端点样式为圆形（Qt::RoundCap），然后绘制直线。
紫色实线及圆角连接：创建 pen4，设置颜色为紫色，宽度为 5 像素，连接样式为圆角连接（Qt::RoundJoin）。使用 QPainterPath 创建一个路径，包含两条线段，最后使用设置好的画笔绘制该路径。
主函数：
创建 QApplication 对象，启动应用程序。
创建 PenExampleWidget 实例，设置窗口标题和大小，并显示窗口。
调用 app.exec() 进入事件循环，等待用户操作。

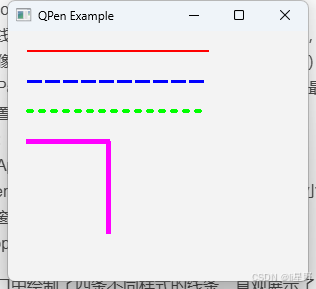

看到窗口中绘制了四条不同样式的线条，直观展示了 QPen 不同属性的效果。
QBrush
QBrush 是 Qt 框架中用于定义填充图案和颜色的类，在使用 QPainter 进行 2D 绘图时，QBrush 可用于填充各种图形（如矩形、椭圆等），控制图形内部的颜色和填充样式。
主要属性
颜色（QColor）：指定填充的颜色，可以使用预定义的颜色（如 Qt::red、Qt::blue 等），也可以通过 RGB 值自定义颜色。
样式（Qt::BrushStyle）：定义填充的样式，常见的样式有：
Qt::SolidPattern：实心填充，使用指定的颜色完全填充图形。
Qt::Dense1Pattern - Qt::Dense7Pattern：不同密度的疏密填充图案。
Qt::HorPattern、Qt::VerPattern、Qt::CrossPattern 等：水平、垂直、交叉等线条图案。
渐变（QGradient）：除了纯色填充，QBrush 还支持使用渐变填充，如线性渐变（QLinearGradient）、径向渐变（QRadialGradient）和锥形渐变（QConicalGradient）。
#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QBrush>
#include <QLinearGradient>
class BrushExampleWidget : public QWidget {
protected:
void paintEvent(QPaintEvent *event) override {
Q_UNUSED(event);
QPainter painter(this);
// 1. 实心填充
QBrush solidBrush(Qt::red, Qt::SolidPattern);
painter.setBrush(solidBrush);
painter.drawRect(20, 20, 100, 100);
// 2. 疏密填充
QBrush denseBrush(Qt::blue, Qt::Dense3Pattern);
painter.setBrush(denseBrush);
painter.drawRect(140, 20, 100, 100);
// 3. 线性渐变填充
QLinearGradient linearGradient(20, 140, 120, 140);
linearGradient.setColorAt(0.0, Qt::green);
linearGradient.setColorAt(1.0, Qt::yellow);
QBrush gradientBrush(linearGradient);
painter.setBrush(gradientBrush);
painter.drawRect(20, 140, 100, 100);
}
};
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
BrushExampleWidget widget;
widget.setWindowTitle("QBrush Example");
widget.resize(260, 260);
widget.show();
return app.exec();
}
头文件包含
QApplication：管理 Qt 应用程序的资源和事件循环。
QWidget：作为窗口的基类。
QPainter：用于实际的绘图操作。
QBrush：用于定义填充的属性。
QLinearGradient：用于创建线性渐变。
2. 自定义窗口类 BrushExampleWidget
继承自 QWidget，并重写 paintEvent 函数，在该函数中进行绘图操作。
3. paintEvent 函数
实心填充：
创建 solidBrush，使用红色（Qt::red）和实心填充样式（Qt::SolidPattern）。
使用 painter.setBrush(solidBrush) 设置画刷，然后使用 painter.drawRect 绘制一个矩形，该矩形将被红色实心填充。
疏密填充：
创建 denseBrush，使用蓝色（Qt::blue）和 Qt::Dense3Pattern 疏密填充样式。
设置画刷并绘制另一个矩形，该矩形将显示为蓝色的疏密填充效果。
线性渐变填充：
创建 linearGradient 线性渐变对象，设置起始点和结束点，以及渐变的颜色停止点（从绿色到黄色）。
使用 gradientBrush 画刷将线性渐变应用到填充中。
设置画刷并绘制第三个矩形，该矩形将显示为从绿色到黄色的线性渐变填充效果。
4. 主函数
创建 QApplication 对象，启动应用程序。
创建 BrushExampleWidget 实例，设置窗口标题和大小，并显示窗口。
调用 app.exec() 进入事件循环，等待用户操作。
看到窗口中绘制了三个矩形，分别展示了实心填充、疏密填充和线性渐变填充的效果。
与图形抗锯齿的关联
#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QPen>
#include <QBrush>
class AntialiasingExampleWidget : public QWidget {
protected:
void paintEvent(QPaintEvent *event) override {
Q_UNUSED(event);
QPainter painter(this);
// 不开启抗锯齿绘制椭圆
QPen pen1(Qt::red, 2);
QBrush brush1(Qt::yellow, Qt::SolidPattern);
painter.setPen(pen1);
painter.setBrush(brush1);
painter.drawEllipse(20, 20, 100, 100);
// 开启抗锯齿绘制椭圆
painter.setRenderHint(QPainter::Antialiasing);
QPen pen2(Qt::blue, 2);
QBrush brush2(Qt::green, Qt::SolidPattern);
painter.setPen(pen2);
painter.setBrush(brush2);
painter.drawEllipse(150, 20, 100, 100);
}
};
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
AntialiasingExampleWidget widget;
widget.setWindowTitle("Antialiasing Example");
widget.resize(300, 150);
widget.show();
return app.exec();
}
包含了必要的 Qt 头文件，分别用于管理应用程序、创建窗口、进行绘图操作、设置
AntialiasingExampleWidget
继承自 QWidget 并重写 paintEvent 函数，在该函数中进行绘图操作。
创建一个红色、宽度为 2 像素的 QPen 和一个黄色实心填充的 QBrush，然后使用 QPainter 在坐标 (20, 20) 处绘制一个宽度和高度均为 100 的椭圆，此时未开启抗锯齿功能。
接着，使用 setRenderHint(QPainter::Antialiasing) 开启抗锯齿功能。创建一个蓝色、宽度为 2 像素的 QPen 和一个绿色实心填充的 QBrush，然后在坐标 (150, 20) 处绘制另一个宽度和高度均为 100 的椭圆。
创建 QApplication 对象来管理应用程序，创建 AntialiasingExampleWidget 窗口实例，设置窗口标题和大小，显示窗口并进入应用程序的事件循环。
看到窗口中绘制了两个椭圆，开启抗锯齿的椭圆边缘会更加平滑，而未开启抗锯齿的椭圆边缘可能会有锯齿状。
