FPGA采集AD7606转SRIO传输

1、前言

SRIO是啥？

SRIO（Serial RapidIO）是一种高性能、低引脚数、基于数据包交换的互连技术，专为满足嵌入式系统对高可靠性和高实时性的需求而设计。它由逻辑层、传输层和物理层三层协议构成，旨在为嵌入式系统提供可靠的、高性能的互连解决方案。总而言之，SRIO是一种为高性能嵌入式系统设计的高速串行互连技术。利用FPGA实现SRIO，能够充分发挥FPGA的灵活性、并行处理能力和高度集成性的优势，为通信、高性能计算、军工航天、工业自动化等领域提供高性能、高可靠性的数据传输解决方案。
下面是一个简要的SRIO协议核心特性概览：

FPGA实现SRIO的优势
FPGA以其高度灵活性和强大的并行处理能力，成为实现SRIO接口的理想选择之一，优势如下：
1、灵活性与可重构性：
FPGA允许工程师通过编程灵活配置SRIO接口的参数，如传输速率、端口数量、地址映射等，并能方便地更新协议功能，从而快速适应不同的应用需求和标准变更。
2、高性能并行处理：
FPGA的并行架构使其能够同时处理多个数据流和事务，非常适合于SRIO这种需要高速数据交换的场景，有助于满足系统对高带宽和低延迟的苛刻要求。
3、高度集成与成本优化：
利用FPGA实现SRIO功能，可以将SRIO接口与其他逻辑功能（如信号处理、数据打包/解包、错误管理等）集成在单一芯片上。这减少了对外部分立元器件的需求，降低了系统复杂性和总体成本。
4、加速开发和迭代：
Xilinx等FPGA供应商提供了成熟的SRIO IP核（知识产权核）和例程。这些IP核通常经过验证，包含配置、初始化、数据传输等示例代码，能显著缩短开发周期，让开发者更专注于上层应用。

基于FPGA-SRIO的应用领域
FPGA与SRIO的结合，在众多对数据传输速度和可靠性有严苛要求的领域发挥着重要作用，如下：
1、通信基础设施：
在无线基站、路由器和网络交换设备中，FPGA实现的SRIO接口可用于基带处理单元之间、以及它们与交换芯片之间的高速互联，确保数据的高速可靠传输。
2、高性能计算（HPC）与数据中心：
在高性能计算集群或数据中心内，FPGA-SRIO方案可用于连接多个计算节点、加速卡或存储单元，提供低延迟、高带宽的通信支持，适用于大规模并行计算和实时数据处理。
3、军事与航空航天：
这些领域对系统的可靠性和抗干扰能力要求极高。FPGA-SRIO可用于雷达信号处理、声纳系统、航空电子中的导航设备以及卫星通信等，确保在恶劣环境下数据的完整性和实时性。
4、工业自动化：
在工业控制系统中，FPGA-SRIO可用于连接高速传感器、控制器和执行器，实现实时数据采集和精准控制，提升生产效率和设备可靠性。
5、汽车电子：
随着高级驾驶辅助系统（ADAS）和自动驾驶技术的发展，车载网络需要处理大量传感器数据。FPGA-SRIO有望为车载网络中的高速数据交换提供解决方案，连接各种电子控制单元（ECU）。
6、医疗影像：
虽然搜索结果未直接提及，但医疗设备如高性能MRI、CT扫描仪等需要实时处理大量图像数据，FPGA-SRIO的高带宽和低延迟特性也适用于此类场景。

基于FPGA-SRIO的未来前景
尽管SRIO面临PCIe、以太网等技术的竞争，但FPGA-SRIO方案在特定领域仍有其发展空间和趋势，如下：
1、持续追求更高性能：
SRIO协议本身在不断发展，速率在不断提升（例如SRIO 3.0支持10.312 Gbps，未来目标指向25-400 Gbps）。FPGA工艺的进步（如采用更先进的制程）和SerDes技术的增强将支持这些更高的速率，满足未来系统对带宽的贪婪需求。
2、与新兴技术和应用融合：
人工智能与机器学习：AI推理和训练需要巨大的计算量和数据吞吐。FPGA-SRIO可用于连接AI加速器、高性能存储和计算单元，构建高效的计算平台。
3、数据中心加速：
在数据中心，FPGA常作为加速卡用于特定工作负载（如加解密、视频转码）。SRIO可作为FPGA加速卡与主机或其他加速卡之间的高效互联方式。
4、技术演进与创新：
为了进一步提升速率，PAM4（4阶脉冲幅度调制）等更高效的编码技术已在其他高速串行接口中应用。未来若SRIO采纳类似技术，FPGA的灵活性将有利于其快速实现。此外，光电共封装（CPO）甚至未来芯片级的光互联技术，虽然目前更多处于研究阶段，但长远看可能影响包括SRIO在内的高速互连技术实现方式。
5、在特定领域保持生命力：
在对确定性延迟、可靠性和抗干扰性要求极高的领域（如军工、航空航天、部分工业应用），SRIO的特性使其难以被完全替代。FPGA-SRIO方案预计将在这些利基市场持续发挥价值。

官方有Example，为何要用你这个？

Xilinx官方的确有SRIO IP核的Example例程；
然后呢？你看得懂吗？你会照着模仿做自己的项目吗？
如果你会，那么请划走；
如果你不会，不妨看看下面的聊天记录

这位朋友用了我的SRIO数据回环传输工程，感觉少走了一年的弯路。。。

工程概述

本设计使用Xilinx 系列FPGA为平台，基于GT高速收发器实现ADC数据采集转SRIO传输，旨在为读者提供一套精简版的、基于SRIO协议的的ADC数据收发架构；

ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，转换后的AD数据传输至FPGA，AD7606有串行输出和并行输出两种模式，本设计都有应用；然后AD7606数字信号送入纯verilog代码实现的AD7606采集模块实现8通道AD数据采集，同样的，AD7606采集模块也分为串行模式和并行模式；然后选择4个通道的AD7606数据送入AD数据组包发送模块，根据事先约定的协议将AD数据打包并符合SRIO用户数据发送接口时序；然后打包AD数据送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的AD数据接收解包模块，根据事先约定的协议从AXI4-Stream流中提取出4个通道的AD7606数，并用ILA抓取，最后通过ILA观测模拟波形即可；整个工程实用性拉满，对于有SRIO开发需求的用户可谓精准适配；针对市场主流需求，本博客设计并提供6套工程源码，具体如下：

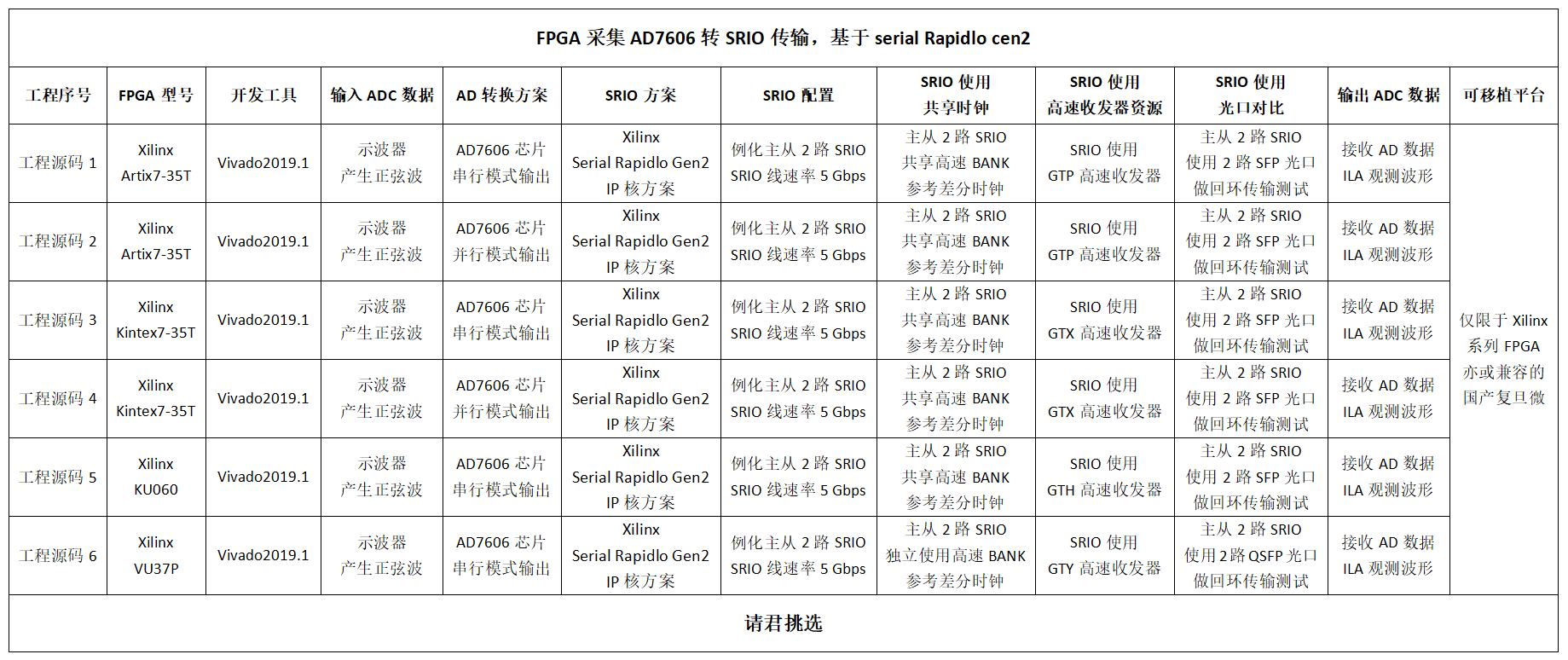

现对上述6套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx–Artix7-35T–xc7a35tfgg484-2；ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，转换后的AD数据传输至FPGA，AD7606有串行输出和并行输出两种模式，本设计使用串行模式；然后AD7606数字信号送入纯verilog代码实现的AD7606采集模块实现8通道AD数据采集，同样的，AD7606采集模块也分为串行模式和并行模式，本设计使用串行模式；然后选择4个通道的AD7606数据送入AD数据组包发送模块，根据事先约定的协议将AD数据打包并符合SRIO用户数据发送接口时序；然后打包AD数据送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的AD数据接收解包模块，根据事先约定的协议从AXI4-Stream流中提取出4个通道的AD7606数，并用ILA抓取，最后通过ILA观测模拟波形即可；本设计需要使用2路Serial Rapidlo Gen2 IP形成主从搭配，同时需要使用2路SFP光口做数据回环，2路Serial Rapidlo Gen2 IP使用Xilinx 7系列FPGA的GTP高速收发器资源，共享同一路GTP高速BANM参考时钟，SRIO线速率为5Gbps，数据位宽64bit，该工程适用于Xilinx 7系列FPG做工程移植部署；

工程源码2

开发板FPGA型号为Xilinx–Artix7-35T–xc7a35tfgg484-2；ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，转换后的AD数据传输至FPGA，AD7606有串行输出和并行输出两种模式，本设计使用并行模式；然后AD7606数字信号送入纯verilog代码实现的AD7606采集模块实现8通道AD数据采集，同样的，AD7606采集模块也分为串行模式和并行模式，本设计使用并行模式；然后选择4个通道的AD7606数据送入AD数据组包发送模块，根据事先约定的协议将AD数据打包并符合SRIO用户数据发送接口时序；然后打包AD数据送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的AD数据接收解包模块，根据事先约定的协议从AXI4-Stream流中提取出4个通道的AD7606数，并用ILA抓取，最后通过ILA观测模拟波形即可；本设计需要使用2路Serial Rapidlo Gen2 IP形成主从搭配，同时需要使用2路SFP光口做数据回环，2路Serial Rapidlo Gen2 IP使用Xilinx 7系列FPGA的GTP高速收发器资源，共享同一路GTP高速BANM参考时钟，SRIO线速率为5Gbps，数据位宽64bit，该工程适用于Xilinx 7系列FPG做工程移植部署；

工程源码3

开发板FPGA型号为Xilinx–Kintex7-325T–xc7k325tffg900-2；ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，转换后的AD数据传输至FPGA，AD7606有串行输出和并行输出两种模式，本设计使用串行模式；然后AD7606数字信号送入纯verilog代码实现的AD7606采集模块实现8通道AD数据采集，同样的，AD7606采集模块也分为串行模式和并行模式，本设计使用串行模式；然后选择4个通道的AD7606数据送入AD数据组包发送模块，根据事先约定的协议将AD数据打包并符合SRIO用户数据发送接口时序；然后打包AD数据送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的AD数据接收解包模块，根据事先约定的协议从AXI4-Stream流中提取出4个通道的AD7606数，并用ILA抓取，最后通过ILA观测模拟波形即可；本设计需要使用2路Serial Rapidlo Gen2 IP形成主从搭配，同时需要使用2路SFP光口做数据回环，2路Serial Rapidlo Gen2 IP使用Xilinx 7系列FPGA的GTX高速收发器资源，共享同一路GTX高速BANM参考时钟，SRIO线速率为5Gbps，数据位宽64bit，该工程适用于Xilinx 7系列FPG做工程移植部署；

工程源码4

开发板FPGA型号为Xilinx–Kintex7-325T–xc7k325tffg900-2；ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，转换后的AD数据传输至FPGA，AD7606有串行输出和并行输出两种模式，本设计使用并行模式；然后AD7606数字信号送入纯verilog代码实现的AD7606采集模块实现8通道AD数据采集，同样的，AD7606采集模块也分为串行模式和并行模式，本设计使用并行模式；然后选择4个通道的AD7606数据送入AD数据组包发送模块，根据事先约定的协议将AD数据打包并符合SRIO用户数据发送接口时序；然后打包AD数据送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的AD数据接收解包模块，根据事先约定的协议从AXI4-Stream流中提取出4个通道的AD7606数，并用ILA抓取，最后通过ILA观测模拟波形即可；本设计需要使用2路Serial Rapidlo Gen2 IP形成主从搭配，同时需要使用2路SFP光口做数据回环，2路Serial Rapidlo Gen2 IP使用Xilinx 7系列FPGA的GTX高速收发器资源，共享同一路GTX高速BANM参考时钟，SRIO线速率为5Gbps，数据位宽64bit，该工程适用于Xilinx 7系列FPG做工程移植部署；

工程源码5

开发板FPGA型号为Xilinx–Kintex7–UltraScale–xcku060-ffva1156-2-i；；FPGA内部设计了一个纯verilog代码实现的用户数据发送模块，该模块生成发送AXI4-Stream流接口的数据帧，数据帧的数据长度、每帧发送间隔、累加数据初始值等都可由parameter参数配置，数据帧的有效数据段以累加数形式出现，方便用户仿真和ILA观测，数据帧虽简单，但完美适配了SRIO IP核的用户发送接口，是基于SRIO传输其他数据的基础范本，可加速用户产品开发周期；用户数据发送数据然后送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的用户数据接收比对模块，实现接收数据与发送数据的逐个比较；最后将比较结果输出功设计者分析判断；整个工程实用性拉满，对于有SRIO开发需求的用户可谓精准适配；本设计需要使用2路Serial Rapidlo Gen2 IP形成主从搭配，同时需要使用2路SFP光口做数据回环，2路Serial Rapidlo Gen2 IP使用Xilinx UltraScale系列FPGA的GTH高速收发器资源，共享同一路GTH高速BANM参考时钟，SRIO线速率为5Gbps，数据位宽64bit，该工程适用于Xilinx UltraScale系列FPG做工程移植部署；

工程源码6

开发板FPGA型号为Xilinx–Virtex UltraScale±-xcvu37p-fsvh2892-2-e；FPGA内部设计了一个纯verilog代码实现的用户数据发送模块，该模块生成发送AXI4-Stream流接口的数据帧，数据帧的数据长度、每帧发送间隔、累加数据初始值等都可由parameter参数配置，数据帧的有效数据段以累加数形式出现，方便用户仿真和ILA观测，数据帧虽简单，但完美适配了SRIO IP核的用户发送接口，是基于SRIO传输其他数据的基础范本，可加速用户产品开发周期；用户数据发送数据然后送入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据编码，该SRIO为SRIO主机，然后数据以高速差分信号输出，经板载的SFP或QSFP光口进行回环传输；经SFP/QSFP-RX接口输入高速差分信号再进入Xilinx官方的Serial Rapidlo Gen2 IP核实现SRIO协议层数据解码，该SRIO为SRIO从机，然后输出AXI4-Stream数据流；接收AXI4-Stream流然后进入纯verilog代码实现的用户数据接收比对模块，实现接收数据与发送数据的逐个比较；最后将比较结果输出功设计者分析判断；整个工程实用性拉满，对于有SRIO开发需求的用户可谓精准适配；本设计需要使用2路Serial Rapidlo Gen2 IP形成主从搭配，同时需要使用2路QSFP光口做数据回环，2路Serial Rapidlo Gen2 IP使用Xilinx UltraScale+系列FPGA的GTY高速收发器资源，共享同一路GTY高速BANM参考时钟，SRIO线速率为5Gbps，数据位宽64bit，该工程适用于Xilinx UltraScale+系列FPG做工程移植部署；

本博客详细描述了FPGA实现SRIO数据回环传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

本方案在FPGA与DSP交互架构中的应用

SRIO通常搭配DSP使用，轻松实现异构方案的高速数据交互，对FPGA与DSP通过SRIO交互方案感兴趣的朋友，可以参考我之前发布的博客，链接如下：
基于FPGA与DSP通过SRIO简单测试：
点击直接前往
基于FPGA与DSP通过SRIO传输ADC数据：
点击直接前往
基于FPGA与DSP通过SRIO传输图像视频数据：
点击直接前往

3、工程详细设计方案

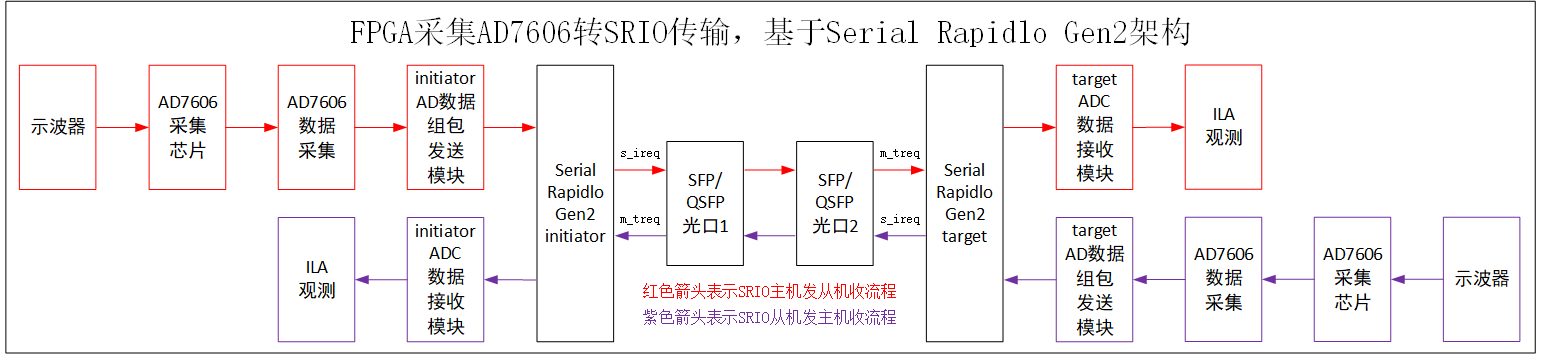

工程设计原理框图

工程设计原理框图如下：

AD输入源

本设计使用示波器为AD输入源，示波器配置为AD正弦波，当然，你也可以使用其他ADC输入源；示波器通过BNC线缆连接至AD7606模块；

AD7606数据采集

AD7606数据手册解读

AD7606英文原版数据手册只有37页，但真正看懂的兄弟却很少，下面解读一下这个手册：
DAQ7606 是 16 位 8 通道同步采样模数数据采集系统(DAS)。
AD7606内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型ADC、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。AD7606采用5V单电源供电，可以处理±10V 和±5V 真双极性输入信号，同时所有通道均能以高达200 KSPS的吞吐速率采样。输入箝位保护电路可以耐受最高达±16.5V 的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 KSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。
写了这么多你看懂了吗？
我猜你应该是云里雾里，下面举例说人话，让你听得懂：
AD7606芯片框图如下：

红线即是信号输出输出的数据通路；

AD7606输入信号采集范围

AD7606可以处理±10V 和±5V 真双极性输入信号，即输入信号可以是±10V 和±5V，由RANGE引脚上下拉决定；
下拉处理±5V 信号；
上拉处理±10V 信号；
一旦选择了输入信号范围，就别乱给信号源了，否则烧板子了。。。
原文如下：

AD7606输出模式选择

红线以通道1为例：
输入数据位单端模拟数据，进过复杂的转换后可输出串行数字信号或者并行数据信号；
如果你的板子设计引脚资源有限，则选择串行输出；串行输出的优点是节约IO，缺点是采集时序复杂些；
如果你的板子设计引脚足够多，则选择并行输出，并行输出数据线占用16个IO口，并行输出的优点是采集时序简单，缺点是费IO；可自行选择；
输出模式选择通过PAR/SER/BYTE SEL引脚的上下拉决定；
上拉选择串行输出；
下拉选择并行输出；
具体的时序细节放在后面的章节；
原文如下：

AD7606过采样率设置

过采样率设置由OS的三个引脚上下拉决定，可以固定用电阻上下拉，这种模式就定死了，除非飞线，也可以用FPGA引脚给高低电平配置，具体配置模式如下图：

作为FPGA开发者，需要知道这些就行了，具体的时序细节放在后面的章节；

AD7606串行输出模式采集

AD7606串行输出模式采集模块顶层接口如下：

AD7606串行采集时钟的范围要求如下：

这里我们选择16.666MHz时钟，不高也不低；
系统参考时钟选择100M，那个1个时钟周期就是1000÷100=10ns；
采集时钟是16.666M，那个1个时钟周期就是1000÷16.666=60ns；
记住这两个时钟周期，很重要；
串行输出流程时序图如下：

这张图采用边转换边读取的方式，还有转换完成后再读取的方式，既然可以边转换边读取，为何还要等转换完成后再读取呢？所以我们直接用这种方式。
并行采集使用的则是转换完成后再读取的方式。
第一步：拉高RESET引脚至少至少50ns，数据手册规定如下：

第二步：拉低CONVSTA或者CONVSTB持续最多0.5ms(500ns)，注意这里是最多，所以在代码里只需一个参考时钟周期足以，比如你用的100M，一个参考时钟周期就是10ns，当然，CONVSTA和CONVSTB也可同时拉低，这样就是8个通道同时采集，时间由数据手册得知，如下：

CONVSTA开启V1-V4通道的转换；
CONVSTB开启V5-V8通道的转换；
原文如下：

第三步：等待BUSY为高后，拉低CS，这个BUSY是AD7606输出给用户的，表征AD转换正在进行，他有一个最大时间，我们一定要满足他的最大时间，不然人家还没转换完你就结束采集了，岂不唧唧了；那么，CS在什么时刻拉低呢？既然前面我们已经选择了边转换边读取的方式，所以在BUSY拉高的期间CS拉低，数据手册最大推荐4.15us，代码里直接设置5ms，由数据手册得知，如下：

流程看完了，来看具体的采集时序：

采集时序如下：
首先用户拉低CS，并给出SCLK到AD7606，AD7606在CS为低期间，在SCLK的上升沿输出数据（但根据时序图，我感觉是SCLK高电平期间输出的），一个通道一次转换后输出16位采样数据；
既然AD7606是在SCLK上升沿输出，那么FPGA就应该在SCLK下降沿采集（或者低电平采集）；
AD7606有8个模拟输入通道，串行输出模式下只有两个数字输出通道，每个输入通道输出16位采样数据；
DOUTA对应CH1、CH2、CH3、CH4四个输出通道；
DOUTB对应CH5、CH6、CH7、CH8四个输出通道；
因为每个输入通道输出16位采样数据，需要16个SCLK周期，所以4个输入通道输出16位采样数据，需要64个SCLK周期；那个我们需要一个计数器，计数到64时输出64位的采集数据，呢么采集到的每个通道数据对应如下：
wire [15:0] ad_ch1 = ad_out_a[63:48];
wire [15:0] ad_ch2 = ad_out_a[47:32];
wire [15:0] ad_ch3 = ad_out_a[31:16];
wire [15:0] ad_ch4 = ad_out_a[15: 0];
wire [15:0] ad_ch5 = ad_out_b[63:48];
wire [15:0] ad_ch6 = ad_out_b[47:32];
wire [15:0] ad_ch7 = ad_out_b[31:16];
wire [15:0] ad_ch8 = ad_out_b[15: 0];

AD7606并行输出模式采集

AD760并行输出模式采集模块顶层接口如下：

并行采集时序，由于官方画的图太繁琐，我直接重画了一个图来表示，如下：

第一步：拉高RESET引脚至少至少50ns，和串行采集一样；
第二步：拉低CONVSTA或者CONVSTB持续最多0.5ms(500ns)，和串行采集一样；
第三步：等待转换完成再读取数据，即采用转换完成后再读取的方式；
第四步：拉低CS片选信号；
第五步：拉低RD信号，在RD和CS同时为低时即可依次读取V1-V8通道的数据；
相应的时间问题也是重要的，具体查看手册；

AD数据组包发送模块

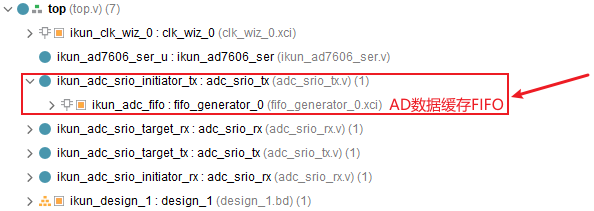

AD数据组包发送模块在工程中位置如下：

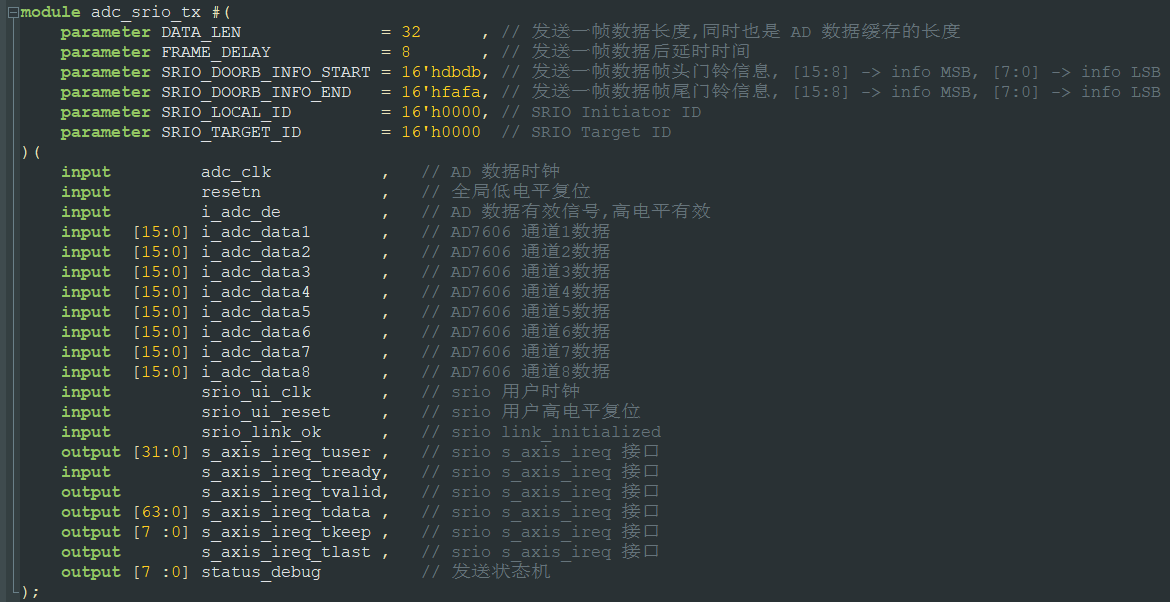

然后选择4个通道的AD7606数据送入AD数据组包发送模块，根据事先约定的协议将AD数据打包并符合SRIO用户数据发送接口时序；AD数据组包发送模块需要用到FIFO做数据跨时钟域转换；AD数据组包发送模块顶层接口如下：

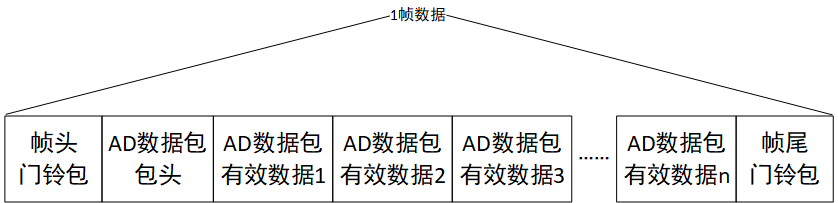

AD数据组包发送模块组包协议如下：

发送端首先发送一个门铃包，以标志一帧AD数据开始；
发送端然后发送一个AD数据包包头，以标志AD数据包为NWRITE包；
发送端然后连续发送32个AD数据，这是有效数据段；
发送端然后发送一个门铃包，以标志一帧AD数据结束；
接收端依据上面的逻辑接收AD数据并做处理；
AD数据组包发送模块与SRIO的s_axis_ireq接口对接；

SRIO AD数据传输架构

本设计基于Xilinx GT高速收发器实现SRIO AD数据回环传输，总体代码架构如下：

SRIO AD数据回环传输架构的核心是Serial Rapidlo Gen2 IP核的例化和使用，所以本章节我们重点讲解这个IP；

Serial Rapidlo Gen2 IP核简介

关于Serial Rapidlo Gen2 IP核介绍最详细的肯定是Xilinx官方的《pg007_Serial RapidIO Gen2
LogiCORE IP Product Guide》，我们以此来解读，《pg007》PDF文档我已放在了资料包里；Serial Rapidlo Gen2 IP核支持 1x、2x 和 4x 的通道宽度（Lane Widths），每个通道支持 1.25, 2.5, 3.125, 5.0 和 6.25 Gbaud 的传输速率。它兼容 Serial RapidIO 2.1 标准，并包含 逻辑层（Logical Layer）、传输层（Transport Layer）和物理层（Physical Layer） 的实现。

Serial Rapidlo Gen2 基本结构

根据《pg007》，Serial Rapidlo Gen2 基本结构如下：

由上图可知，SRIO Gen2 IP 核遵循 逻辑（LOG）、传输（Transport）和物理（PHY） 三层体系结构。这种划分提供了向逻辑规范添加新事务类型的灵活性，而无需修改传输或物理层规范。
SRIO Gen2 端点由以下部分组成：
Serial RapidIO Gen2 顶层包装器 (srio_gen2_<core_version>_unifiedtop)：包含物理层（PHY）、逻辑层（LOG）和传输层、缓冲区设计（BUF）。
<component_name>_block：集成了上述统一顶层包装器、SRIO GT 包装器 (srio_gt_wrapper) 和配置结构参考设计。
<component_name>_support：包含时钟和复位模块。
<component_name>：顶层包装器，用于将整个 SRIO Gen2 端点集成到你的设计中。
本博主将官方给的框图做了简化，概括了 IP 核的系统架构和数据流，如下：

逻辑层（LOG）用户接口
逻辑层定义整体协议和数据包格式，是端点发起和完成事务所需的信息。其用户接口主要包括：
1、I/O端口 (I/O Port)：
可以配置为 Condensed I/O 或 Initiator/Target 样式。它使用 AXI4-Stream 协议进行数据传输，支持 HELLO 和 SRIO Stream 两种数据包格式。
Condensed I/O 样式减少了通道数，使用一个AXI4-Stream通道传输所有I/O端口发送数据包（s_axis_iotx*），一个通道接收所有I/O端口数据包（m_axis_iorx*）。
Initiator/Target 样式将事务分离，是文档中较多分析的模式。它包含四个通道：
Initiator Request (ireq)：本地生成的请求，放置在 s_axis_ireq* 通道上发送。
Initiator Response (iresp)：从远程设备接收的响应，在 m_axis_iresp* 通道上呈现。
Target Request (treq)：从远程设备接收的请求，在 m_axis_treq* 通道上呈现。
Target Response (tresp)：对接收到的请求生成的响应，放置在 s_axis_tresp* 通道上发回。
2、消息端口 (Messaging Port)：一个可选接口，遵循 Initiator/Target 样式，用于消息事务。
3、维护端口 (Maintenance Port)：如果启用，则使用 AXI4-Lite 接口，允许用户应用程序访问本地或远程配置空间。
4、用户定义端口 (User-Defined Port)：一个可选端口，仅使用 SRIO Stream 格式。

缓冲区设计（BUF）与物理层（PHY）
1、缓冲区设计 (BUF)：
负责数据包的缓冲和流量控制。发送缓冲区（TX Buffer）对传出事务排队，接收缓冲区（RX Buffer）充当FIFO存储和转发数据到LOG接收路径。缓冲区大小可配置（8, 16 或 32 个数据包深度），并在必要时处理时钟域交叉。
2、物理层 (PHY)：
处理链路训练、初始化、协议（如插入CRC和确认标识符），并连接到串行收发器（GT）。收发器通常由用户在IP核外部实例化。

Serial Rapidlo Gen2 收发流程

用户发送数据通过s_axis_ireq接口发送；用户接口端口由 AXI4-Stream 接口构建，使用就绪/有效握手传输信息。为了简化数据包构造，常使用 HELLO 数据包格式。HELLO包最大净荷量为256字节，其第一拍数据包含了包头信息，后续为正常数据；具体发送流程如下：
1、用户逻辑构造请求：
用户逻辑根据HELLO格式或SRIO Stream格式，在 s_axis_ireq_tdata 上准备数据，并断言 s_axis_ireq_tvalid。
2、IP核握手并处理：
当IP核准备好接收时，会断言 s_axis_ireq_tready，完成握手。LOG层接收请求，进行处理。
3、经BUF到PHY：
处理后的数据包经过BUF层（进行缓冲和流量控制），到达PHY层。
4、PHY封装并发送：
PHY层为数据包插入CRC、确认标识符(ackID) 等，然后通过GT收发器将并行数据转换为串行差分信号发送到链路上。

Serial Rapidlo Gen2 接收流程

用户接收数据通过m_axis_treq接口发送；用户接口端口由 AXI4-Stream 接口构建，数据接收流程是发送的逆过程；具体发送流程如下：
1、PHY接收并解包：
PHY层从GT收发器接收串行数据，将其转换为并行数据，检查CRC、确认ackID（若ackID不符合预期，会回复PNA而非PA，并可能触发重传机制），并剥离物理层信息。
2、经BUF到LOG：
数据包通过BUF层（进行缓冲），到达LOG层。
3、LOG解析并分发：
LOG层解析数据包，并根据其类型（请求或响应）分发到相应的目标接口。
若是请求包（如NREAD、NWRITE_R），会呈现在 m_axis_treq* 接口上，用户逻辑需在此接口接收并处理。
若是响应包（如对NREAD的响应），会呈现在 m_axis_iresp* 接口上，用户逻辑在此接口接收响应。
4、用户逻辑生成响应（针对请求包）：
对于需要响应的请求（如NREAD），用户逻辑处理完后，需在 s_axis_tresp* 接口上构造并发送响应包。
物理层握手机制
SRIO物理层有重要的握手机制确保可靠传输：
每个SRIO包都有一个 ackID。
接收端检查收到的 ackID：
若符合预期，回复 PA (Packet Accepted)。
若不符合预期，回复 PNA (Packet Not Accepted)。
发送端收到PNA后，会自动发起重传（Link Request）。
此机制在物理层自动完成，一般无需用户干预，但在调试链路错误时（如信号质量差导致重传）需关注。

Serial Rapidlo Gen2 时钟架构

SRIO IP核涉及多个时钟域，理解时钟关系对稳定运行至关重要。IP核内部主要涉及以下时钟：

这些时钟域之间通常需要时钟域交叉（CDC），BUF层中的设计就包含了处理CDC的逻辑；

Serial Rapidlo Gen2 IP核调用和使用

Serial Rapidlo Gen2 IP核调用和使用很简单，通过vivado的UI界面即可完成，如下：

然后配置如下：

具体配置要根据自己的项目需求而定，上图只是博主的配置，仅供参考；

AD数据接收解包模块

AD数据接收解包模块在工程中位置如下：

接收AXI4-Stream流然后进入纯verilog代码实现的用户数据接收比对模块，实现接收数据与发送数据的逐个比较；最后将比较结果输出功设计者分析判断；整个工程实用性拉满，对于有SRIO开发需求的用户可谓精准适配；

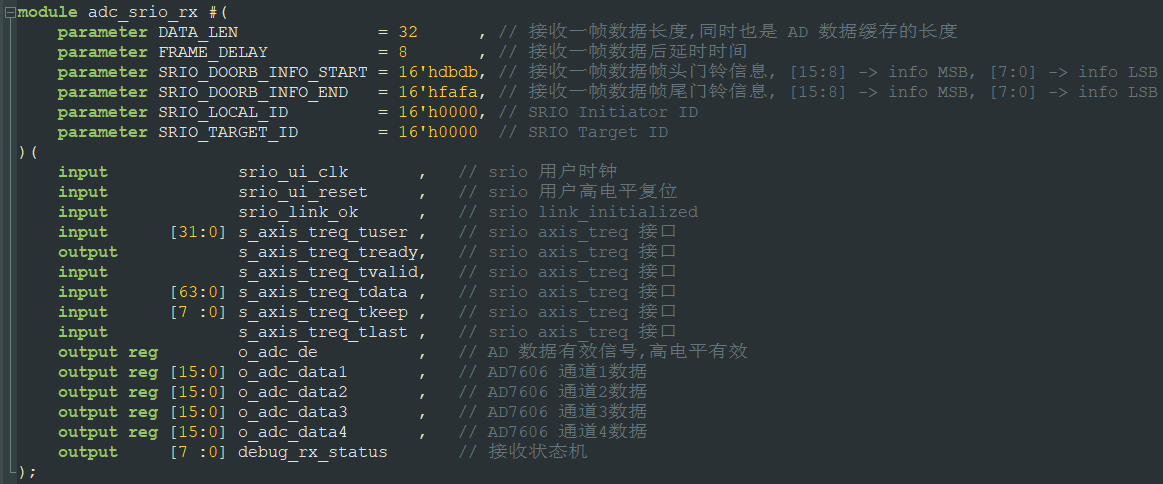

用户数据接收模块顶层接口如下：

AD数据接收解包模块接收包协议如下：

接收端首先接收一个门铃包，以标志一帧AD数据开始；
接收端然后接收一个AD数据包包头，以标志AD数据包为NWRITE包；
接收端然后连续接收32个AD数据，这是有效数据段；
接收端然后接收一个门铃包，以标志一帧AD数据结束；
AD数据接收解包模块与SRIO的m_axis_treq接口对接；

工程源码架构

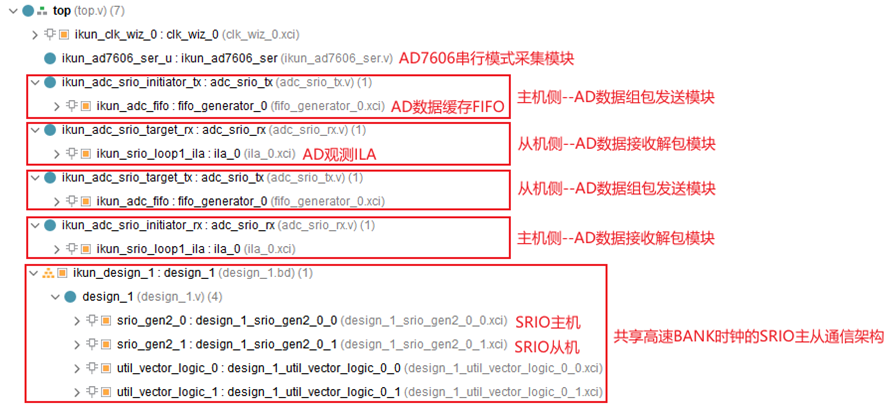

提供6套工程源码，以工程源码1为例，综合后的工程源码架构如下：

工程仿真

仅提供针对AD7606串行模式数据采集的仿真，如下：

4、vivado工程源码1详解–>Artix7-35T，AD7606串行模式转SRIO版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：串行输出模式；
SRIO方案：Xilinx Serial Rapidlo Gen2 IP核；
回环光口类型：2路SFP光口；
使用高速收发器类型：GTP，线速率5Gbps；
SRIO用户数据位宽：64 bit；
工程作用：让读者掌握FPGA采集AD7606转SRIO传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

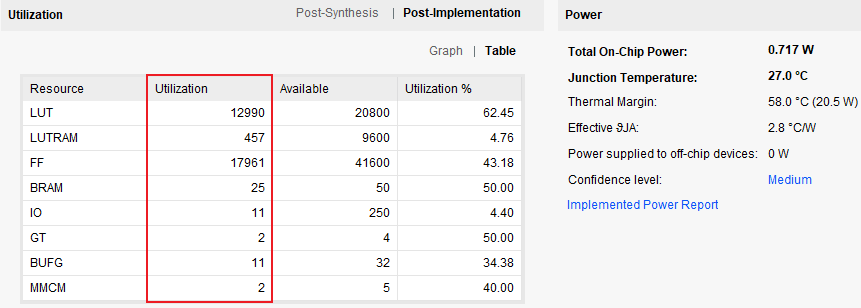

工程的资源消耗和功耗如下：

5、vivado工程源码2详解–>Artix7-35T，AD7606并行模式转SRIO版本

开发板FPGA型号：Xilinx–Artix7-35T–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：并行输出模式；
SRIO方案：Xilinx Serial Rapidlo Gen2 IP核；
回环光口类型：2路SFP光口；
使用高速收发器类型：GTP，线速率5Gbps；
SRIO用户数据位宽：64 bit；
工程作用：让读者掌握FPGA采集AD7606转SRIO传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

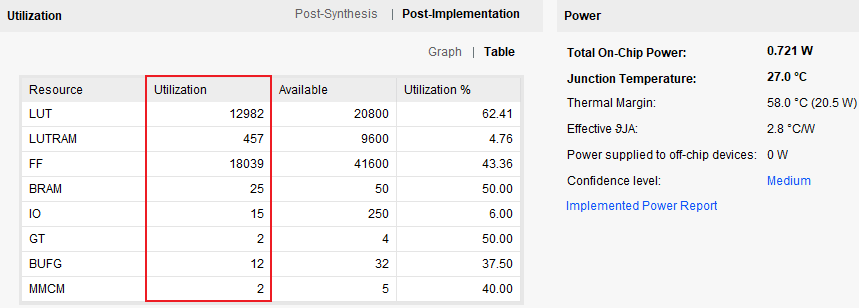

工程的资源消耗和功耗如下：

6、vivado工程源码3详解–>Kintex7-325T，AD7606串行模式转SRIO版本

开发板FPGA型号：Xilinx–Kintex7-325T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：串行输出模式；
SRIO方案：Xilinx Serial Rapidlo Gen2 IP核；
回环光口类型：2路SFP光口；
使用高速收发器类型：GTX，线速率6.25Gbps；
SRIO用户数据位宽：64 bit；
工程作用：让读者掌握FPGA采集AD7606转SRIO传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

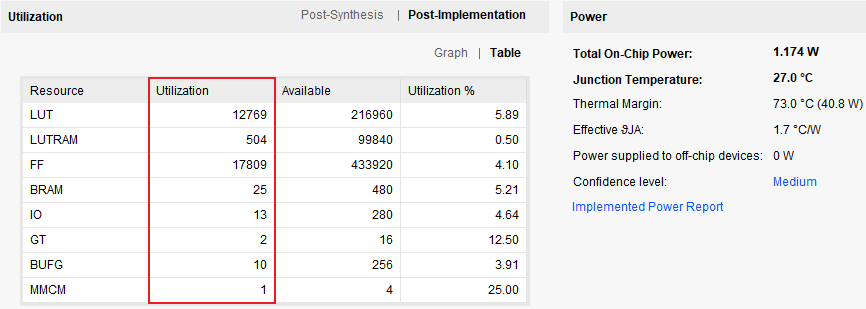

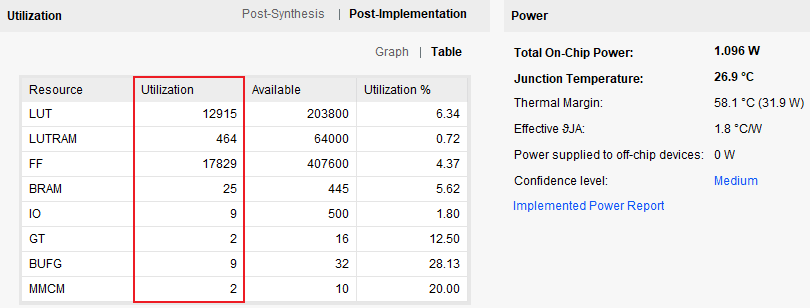

工程的资源消耗和功耗如下：

7、vivado工程源码4详解–>Kintex7-325T，AD7606并行模式转SRIO版本

开发板FPGA型号：Xilinx–Kintex7-325T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：并行输出模式；
SRIO方案：Xilinx Serial Rapidlo Gen2 IP核；
回环光口类型：2路SFP光口；
使用高速收发器类型：GTX，线速率6.25Gbps；
SRIO用户数据位宽：64 bit；
工程作用：让读者掌握FPGA采集AD7606转SRIO传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

8、vivado工程源码5详解–>KU060，AD7606串行模式转SRIO版本

开发板FPGA型号：Xilinx–Kintex UltraScale–xcku060-ffva1156-2-i；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：串行输出模式；
SRIO方案：Xilinx Serial Rapidlo Gen2 IP核；
回环光口类型：2路SFP光口；
使用高速收发器类型：GTH，线速率6.25Gbps；
SRIO用户数据位宽：64 bit；
工程作用：让读者掌握FPGA采集AD7606转SRIO传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

9、vivado工程源码6详解–>KU5P，AD7606串行模式转SRIO版本

开发板FPGA型号：Xilinx–>Kintex UltraScale+–xcku5p-ffvb676-1-i；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：串行输出模式；
SRIO方案：Xilinx Serial Rapidlo Gen2 IP核；
回环光口类型：2路SFP光口；
使用高速收发器类型：GTY，线速率6.25Gbps；
SRIO用户数据位宽：64 bit；
工程作用：让读者掌握FPGA采集AD7606转SRIO传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

10、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

11、上板调试验证

准备工作

需要准备的器材如下：
FPGA开发板，没有开发板可以找本博提供；
SFP光模块和光纤；
我的开发板了连接如下：

SRIO AD数据回环效果演示

SRIO AD数据回环效果演示如下：

FPGA采集AD7606转SRIO传输

12、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：文章末尾的V名片。

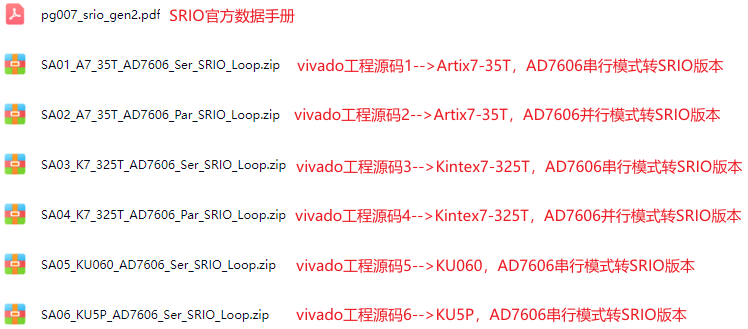

网盘资料如下：

此外，有很多朋友给本博主提了很多意见和建议，希望能丰富服务内容和选项，因为不同朋友的需求不一样，所以本博主还提供以下服务：
