Trunk的配置

实验目的：

掌握trunk的配置

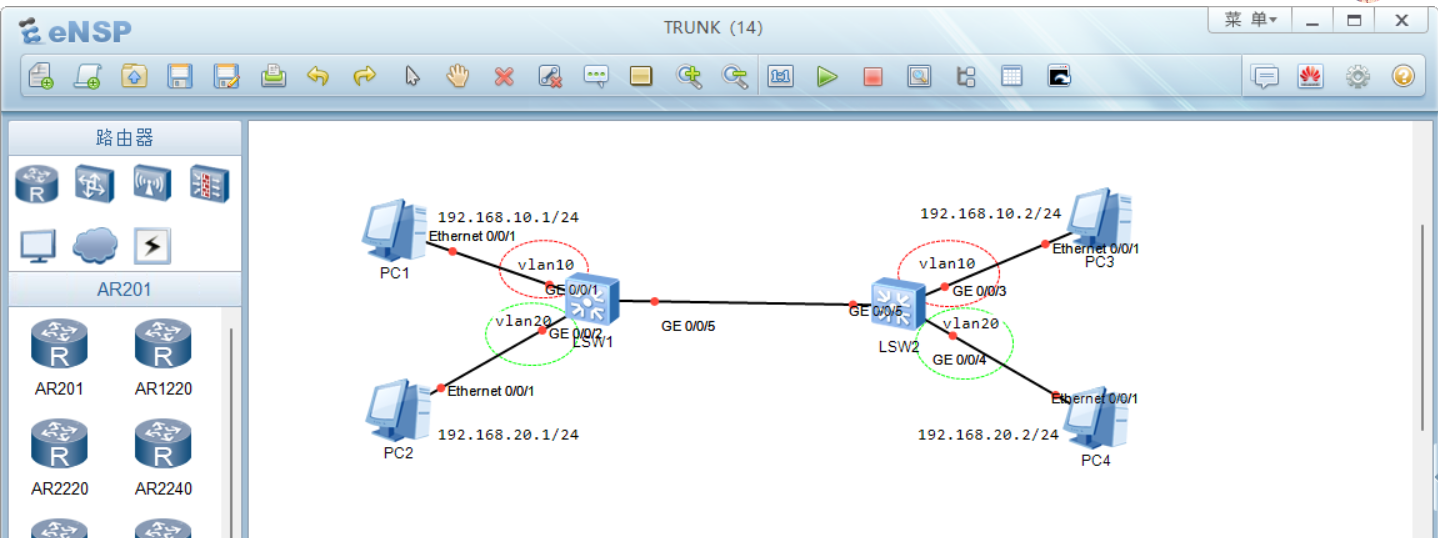

实验拓扑：

我们今天来配置Trunk，那么Trunk到底有什么用呢？

‌Trunk的核心作用‌

Trunk（端口汇聚）是网络交换中的关键技术，主要解决‌带宽扩展‌和‌多VLAN传输‌问题，其核心功能包括：

1. ‌带宽聚合‌
   将多个物理端口绑定为逻辑通道，合并带宽（如4个百兆端口可达800M），突破单端口限制‌。

2. ‌多VLAN传输‌
   通过802.1Q协议标记VLAN标签，实现单条物理链路承载多个VLAN流量（如VLAN 10和VLAN 20共享一条链路）‌。

3. ‌链路冗余与负载均衡‌
   若某条物理链路故障，流量自动切换至其他链路，提升可靠性‌。

实验操作：

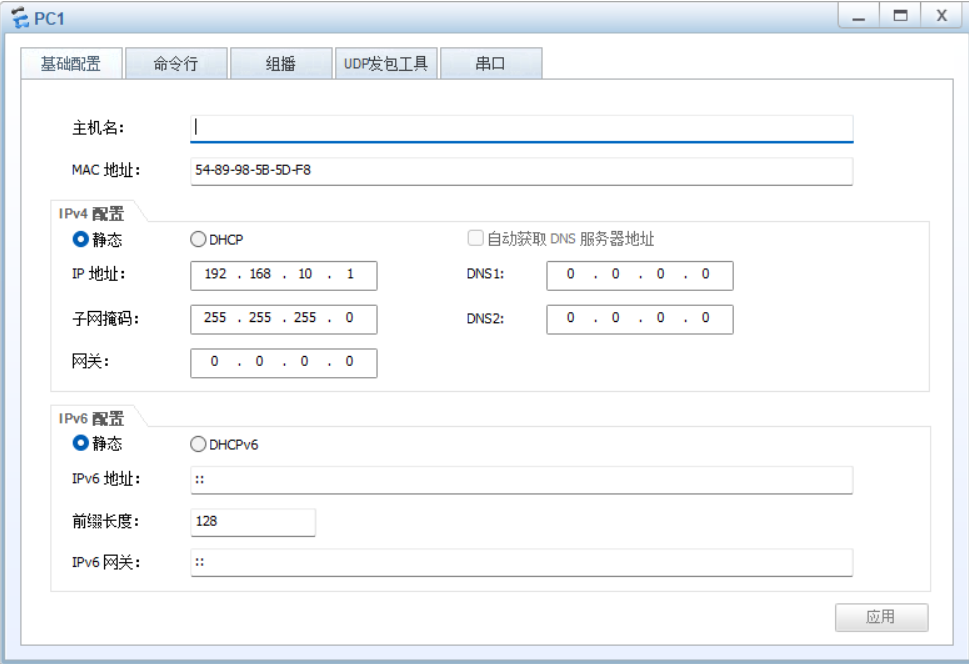

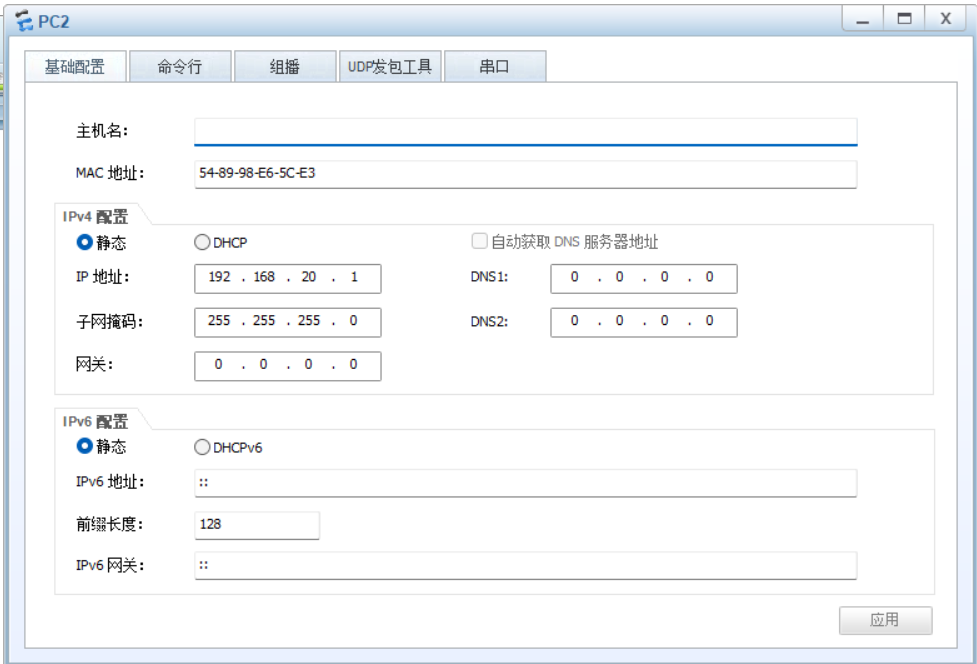

PC机：先开机，然后把PC机的IP地址和子网掩码配置好并应用

交换机LWS1：在系统视图下，使用vlan batch 10 20命令批量创建vlan 10和vlan 20，再使用interface<接口>命令进入接口，使用port link-type access命令将接口设置接口为接入模式，再使用port default <vlan>将接口加入vlan

<Huawei>system-view        #进入系统视图
[Huawei]undo info-center enable        #关闭路由器输出信息
[Huawei]sysname LSW1        #更改设备名称为LSW1
[LSW1]vlan batch 10 20        #批量创建VLAN 10和WLAN 20
[LSW1]interface g0/0/1        #进入接口g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access        #将接口设置为接入模式
[LSW1-GigabitEthernet0/0/1]port default vlan 10        #将接口接入WLAN 10
[LSW1-GigabitEthernet0/0/1]quit        #退回到系统视图
[LSW1]interface g0/0/2        #进入接口g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access        #将接口设置为接入模式
[LSW1-GigabitEthernet0/0/2]port default vlan 20        #将接口接入WLAN 20
[LSW1-GigabitEthernet0/0/2]quit        #退回到系统视图

在系统视图下，使用interface<接口>命令进入接口，使用port link-type trunk命令将接口设置为中继模式（用于传输多个VLAN的流量），然后使用port trunk allow-pass vlan 10 20命令配置trunk链路只允许vlan 10、20的数据通过，然后使用port trunk pvid vlan 1命令配置接口的缺省vlan（当接口转发不带标签的帧时，配置此命令会携带对应的缺省vlan标签）（注：由于这条命令是将缺省vlan改成1，设备默认所有接口就是vlan1，因此输入后无法看到配置效果，可以不做配置）

[LSW1]interface g0/0/5        #进入接口g0/0/5
[LSW1-GigabitEthernet0/0/5]port link-type trunk        #将接口设置为中继模式
[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20        #配置该trunk接口允许VLAN 10和VLAN 20的流量通过
[LSW1-GigabitEthernet0/0/5]port trunk pvid vlan 1        #设置该接口的缺省VLAN ID（PVID）为VLAN 1
[LSW1-GigabitEthernet0/0/5]quit        #退回到系统视图

交换机LSW2：在系统视图下，使用vlan batch 10 20命令批量创建vlan 10和vlan 20，再使用interface<接口>命令进入接口，使用port link-type access命令将接口设置接口为接入模式，再使用port default <vlan>将接口加入vlan

<Huawei>system-view        #进入系统视图
[Huawei]undo info-center enable        #关闭路由器输出信息
[Huawei]sysname LSW2        #更改设备名称为LSW1
[LSW2]vlan batch 10 20        #批量创建VLAN 10和WLAN 20
[LSW2]interface g0/0/3        #进入接口g0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type access        #将接口设置为接入模式
[LSW2-GigabitEthernet0/0/3]port default vlan 10        #将接口接入WLAN 10
[LSW2-GigabitEthernet0/0/3]quit        #退回到系统视图
[LSW2]interface g0/0/4        #进入接口g0/0/4
[LSW2-GigabitEthernet0/0/4]port link-type access        #将接口设置为接入模式
[LSW2-GigabitEthernet0/0/4]port default vlan 20        #将接口接入WLAN 20
[LSW2-GigabitEthernet0/0/4]quit        #退回到系统视图

在系统视图下，使用interface<接口>命令进入接口，使用port link-type trunk命令将接口设置为中继模式（用于传输多个VLAN的流量），然后使用port trunk allow-pass vlan 10 20命令配置trunk链路只允许vlan 10、20的数据通过，然后使用port trunk pvid vlan 1命令配置接口的缺省vlan（当接口转发不带标签的帧时，配置此命令会携带对应的缺省vlan标签）

[LSW2]interface g0/0/5        #进入接口g0/0/5
[LSW2-GigabitEthernet0/0/5]port link-type trunk        #将接口设置为中继模式
[LSW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20        #配置该trunk接口允许VLAN 10和VLAN 20的流量通过
[LSW2-GigabitEthernet0/0/5]port trunk pvid vlan 1        #设置该接口的缺省VLAN ID（PVID）为VLAN 1
[LSW2-GigabitEthernet0/0/5]quit        #退回到系统视图

实验调试：

在系统视图下，使用display vlan查看trunk

[LSW1]display vlan

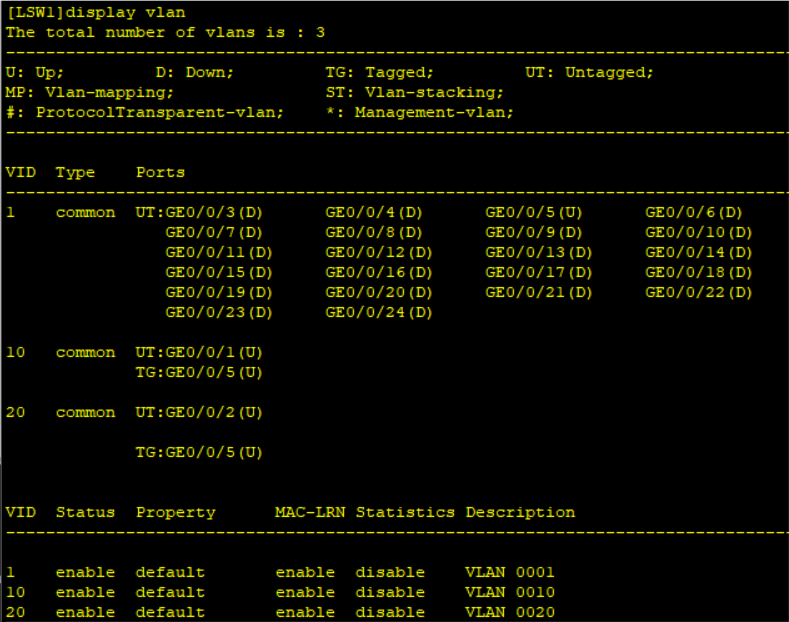

我们通过图中的输出可以看到，G0/0/5分别属于vlan10 和vlan 20，并且端口前面标识为TG，代表G0/0/5口能够转发vlan10和vlan20的数据，并且是以带标签的形式进行转发的

使用pc1 ping pc3

（注：添加了灰色背景色的为系统提示信息）

PC>ping 192.168.10.2      #使用ping命令测试192.168.10.2的连通性

Ping 192.168.10.2: 32 data bytes, Press Ctrl_C to break
From 192.168.10.2: bytes=32 seq=1 ttl=128 time=78 ms
From 192.168.10.2: bytes=32 seq=2 ttl=128 time=63 ms
From 192.168.10.2: bytes=32 seq=3 ttl=128 time=110 ms
From 192.168.10.2: bytes=32 seq=4 ttl=128 time=109 ms
From 192.168.10.2: bytes=32 seq=5 ttl=128 time=78 ms

--- 192.168.10.2 ping statistics ---
  5 packet(s) transmitted        #发送了5个包
  5 packet(s) received        #接收到5个包
  0.00% packet loss        #丢包率为0
  round-trip min/avg/max = 63/87/110 ms    #来回延迟分别为最小63ms、最大110ms、平均87ms

使用pc2 ping pc4

PC>ping 192.168.20.2      #使用ping命令测试192.168.20.2的连通性

Ping 192.168.20.2: 32 data bytes, Press Ctrl_C to break
From 192.168.20.2: bytes=32 seq=1 ttl=128 time=110 ms
From 192.168.20.2: bytes=32 seq=2 ttl=128 time=47 ms
From 192.168.20.2: bytes=32 seq=3 ttl=128 time=94 ms
From 192.168.20.2: bytes=32 seq=4 ttl=128 time=78 ms
From 192.168.20.2: bytes=32 seq=5 ttl=128 time=94 ms

--- 192.168.20.2 ping statistics ---
  5 packet(s) transmitted        #发送了5个包
  5 packet(s) received        #接收到5个包
  0.00% packet loss        #丢包率为0
  round-trip min/avg/max = 47/84/110 ms    #来回延迟分别为最小47ms、最大110ms、平均84ms
