AD9268(16BIT 80M)与AD9643(14BIT 250M) LVDS芯片对比分析

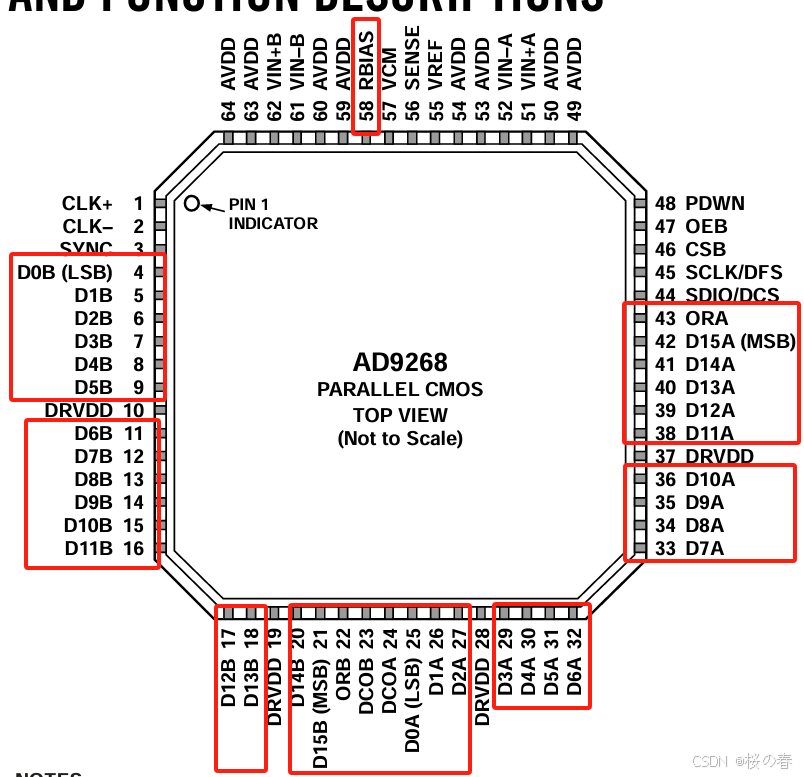

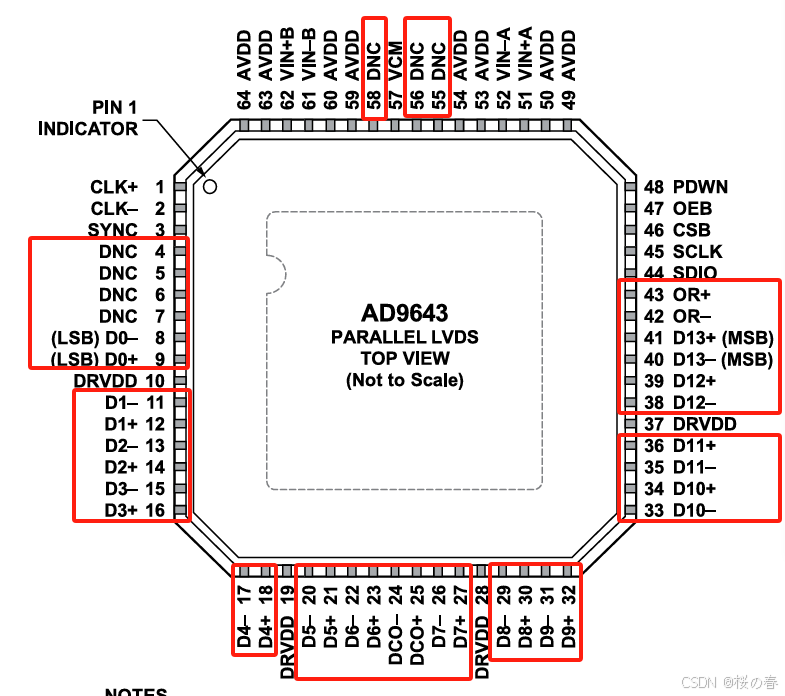

1.引脚差异

相同点:

1.差分clk引脚   输出:  1,2   输出: 18,19

2.电源输入引脚

3. GND引脚

4.SPI配置引脚

5.差分输入引脚51,52   61,62

6.Digital Input：SYNC  多路同步用

7.OEB:输出使能

8.PDWN:断电待机设置

不同点:

并行输出口:

9643  NC  OR 并行差分输出口（LVDS）[单个LVDS是串性，但多个LVDS就是并行了]   ，9268串行并行(CMOS)输出口     使用LVDS的话，不影响，通用

所以这里使用并行通讯方式的话如果不外出线，则这两款芯片 不同用一块pcb，但有外引，则通用

多路同步用55脚:

9643 NC     9268    VREF参考元输入

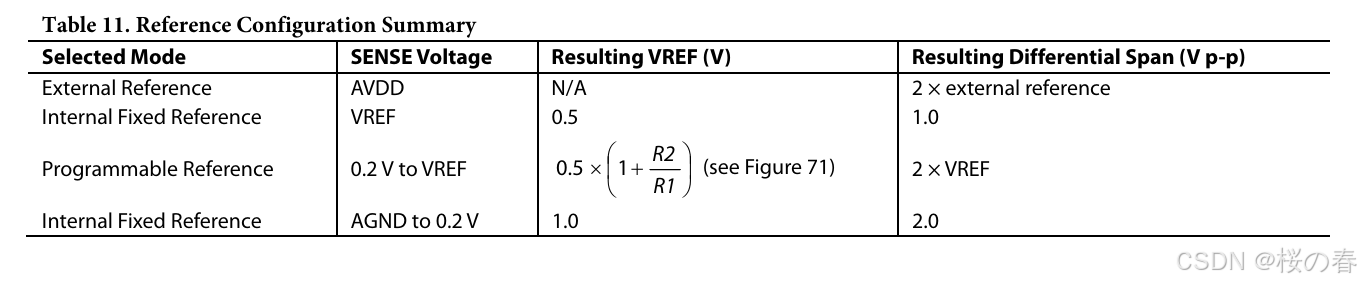

参考源输入模式选择56脚:

9643 NC   9268 SENSE:参考源输入模式选择   输入的电压值不同来控制差分跨度大小

 External Reference Operation：外部参考源  （内部参考源易收温度等影响）

Internal Fixed Reference：接VREF就是默认内部参考源

Programmable Reference：编程参考源

接地参考58脚:

9643 NC     9268:接地参考External Reference Bias Resistor.      外接选择电阻便可

由上可见，这两款芯片通用性很强，要么外出线，要么外接选择电阻，就可以解决兼容性问题

可以实现一板多用

下一篇有空了来分析这两个adc的代码编辑
