Android MediaCodec 编解码

news 2025/9/18 6:01:52

文章目录

  • 概述
  • 一、核心概念与工作原理
    • 1.编码器 (Encoder)
    • 2.解码器 (Decoder)
    • 3.MediaCodec 工作模型
    • 4. MediaCodec 生命周期
    • 5. 基本工作流程
  • 二、关键组件与 参数
    • 1.组件
    • 2.参数解析
  • 三、常见应用场景
  • 四、使用中的关键注意事项与难点

概述

Android MediaCodec 是 Android 系统提供的底层 API，用于访问设备的硬件（或软件）编解码器，实现高效、低功耗的音视频编码和解码。它是构建高性能多媒体应用（如视频播放器、视频录制、直播推流、视频编辑等）的核心组件。

一、核心概念与工作原理

MediaCodec 采用异步的生产者 - 消费者模型，通过输入和输出缓冲区队列处理数据。

1.编码器 (Encoder)

生产者：应用（提供原始数据，如 YUV 格式的视频帧或 PCM 格式的音频采样）。
消费者：MediaCodec 编码器（接收原始数据，输出压缩后的数据，如 H.264 视频流或 AAC 音频流）。

2.解码器 (Decoder)

生产者：应用（提供压缩数据）。
消费者：MediaCodec 解码器（接收压缩数据，输出原始数据）。

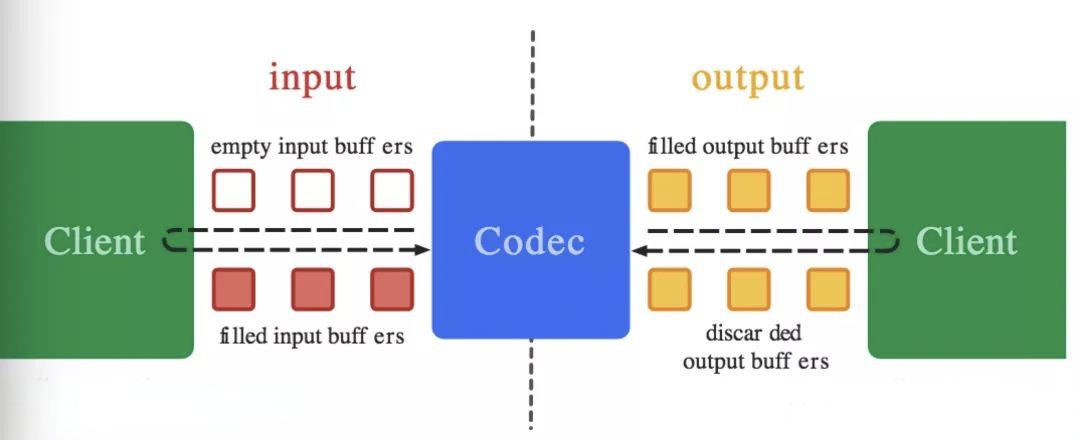

3.MediaCodec 工作模型

MediaCodec 采用双缓冲区队列（输入/输出）实现异步数据处理，其架构可分为以下三层：

客户端（Client）

  • 输入端：填充待编解码的原始数据（如 YUV 视频帧、PCM 音频）到输入缓冲区队列。
  • 输出端：从输出缓冲区队列读取编解码后的数据（如 H.264 流、AAC 音频）并进行渲染或播放。

编解码器（Codec）

  • 硬件加速层：优先调用设备专属编解码器（如高通 DSP、ARM Mali），显著降低 CPU 负载。
  • 处理逻辑：从输入队列取出数据，执行编码/解码后，将结果存入输出队列，并回收缓冲区供复用。

缓冲区队列（Buffer Queue）

  • 输入队列：存储待处理的原始数据缓冲区（ByteBuffer 数组）。
  • 输出队列：存储处理后的数据缓冲区，供客户端消费。

在这里插入图片描述

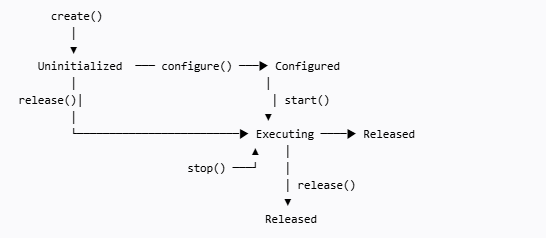

4. MediaCodec 生命周期

生命周期执行顺序和各各声明周期详解如下：

在这里插入图片描述

  1. Uninitialized（未初始化）
    创建方式：调用 MediaCodec.createEncoderByType() 或 createDecoderByType() 后进入。
    允许操作：
    configure(…)
    release() → 跳转到 Released
    禁止操作：调用 start(), dequeueInputBuffer(), getInputBuffer() 等会抛出 IllegalStateException
    ⚠️ 此时还未配置参数，不能进行任何数据处理。

  2. Configured（已配置）
    进入方式：在 Uninitialized 状态下调用 configure(mediaFormat, surface, crypto, flags)。
    允许操作：
    start() → 跳转到 Executing
    release() → 跳转到 Released
    禁止操作：调用 dequeueInputBuffer() 等数据操作会抛异常。
    📌 注意：如果使用 Surface 输入/输出（如相机或播放器），Surface 必须在 configure 时传入，之后不能更改。

  3. Executing（执行中） ← 核心工作状态
    进入方式：在 Configured 状态下调用 start()。
    子状态：
    Flushed（刚启动或调用 flush() 后）
    Running（正常处理数据中）
    End-of-Stream（收到 EOS 信号，正在清空缓冲区）
    ➤ Executing - Flushed
    刚调用 start() 或 flush() 后进入。
    输入/输出缓冲区队列为空。
    第一次调用 dequeueInputBuffer() 会返回有效索引。
    ➤ Executing - Running
    正常编解码状态。
    可以反复调用：
    dequeueInputBuffer() + queueInputBuffer() → 提交数据
    dequeueOutputBuffer() + releaseOutputBuffer() → 获取并释放结果
    ➤ Executing - End-of-Stream
    当你调用 queueInputBuffer(…, …, BUFFER_FLAG_END_OF_STREAM) 后进入。
    编解码器会继续输出剩余数据，直到 dequeueOutputBuffer() 返回带有 BUFFER_FLAG_END_OF_STREAM 的 buffer。
    此时仍需继续处理输出缓冲区，直到收到 EOS。
    ✅ 在 Executing 状态下可以调用：

flush() → 回到 Flushed 子状态（清空所有缓冲区，用于 seek 或重新开始）
stop() → 跳转到 Uninitialized
release() → 跳转到 Released
4. Released（已释放）
进入方式：在任何状态下调用 release()。
特点：
所有资源被释放，包括底层硬件编解码器实例。
对象不可再使用，任何方法调用都会抛出 IllegalStateException。
GC 会回收 Java 对象，但 native 资源必须手动 release() 才能释放。
✅ 最佳实践：在 Activity/Fragment 销毁、Surface 被销毁、或编码完成时，必须调用 release()

5. 基本工作流程

  • 创建 (Create)：通过 MediaCodec.createEncoderByType() 或MediaCodec.createDecoderByType() 创建实例。
  • 配置 (Configure)：使用 MediaFormat 对象设置编解码参数（如分辨率、码率、帧率、颜色格式、MIME类型等），然后调用 configure() 方法。
  • 启动 (Start)：调用 start() 方法，使编解码器进入运行状态，此时可开始访问输入和输出缓冲区。 处理数据 (Process)：
import android.media.MediaCodec;
import android.media.MediaFormat;
import java.io.FileOutputStream;
import java.io.IOException;
import java.nio.ByteBuffer;public class H264Encoder {private static final String MIME_TYPE = "video/avc"; // H.264 MIME 类型private MediaCodec mEncoder;private FileOutputStream mOutputStream; // 用于写入 H.264 文件public void configure(int width, int height, int bitrate, int frameRate, int iframeInterval) {try {// 1. 创建编码器mEncoder = MediaCodec.createEncoderByType(MIME_TYPE);// 2. 创建 MediaFormat 并设置参数MediaFormat format = MediaFormat.createVideoFormat(MIME_TYPE, width, height);// 关键参数设置format.setInteger(MediaFormat.KEY_COLOR_FORMAT,MediaCodecInfo.CodecCapabilities.COLOR_FormatYUV420Flexible); // 推荐使用 Flexibleformat.setInteger(MediaFormat.KEY_BIT_RATE, bitrate); // 码率，单位 bpsformat.setInteger(MediaFormat.KEY_FRAME_RATE, frameRate); // 帧率format.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, iframeInterval); // I帧间隔，单位秒format.setInteger(MediaFormat.KEY_BITRATE_MODE, MediaCodecInfo.EncoderCapabilities.BITRATE_MODE_CBR); // 码率模式，可选 CBR/VBR/CQ// 3. 配置编码器（指定为编码器，传入 null 表示不关联 Surface）mEncoder.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);// 4. 启动编码器mEncoder.start();// 5. 打开输出文件mOutputStream = new FileOutputStream("output.h264");} catch (IOException e) {e.printStackTrace();}}
}
  • 输入：调用 dequeueInputBuffer() 获取可用输入缓冲区索引，通过 getInputBuffer() 获取缓冲区，写入数据后调用 queueInputBuffer() 提交给编解码器。
  • 输出：调用 dequeueOutputBuffer() 获取包含处理后数据的输出缓冲区索引，通过getOutputBuffer()获取数据，处理完毕后调用 releaseOutputBuffer() 释放缓冲区。
public void encodeFrame(byte[] yuvData, long presentationTimeUs) {try {// --- 处理输入 ---// 1. 获取输入缓冲区的索引int inputBufferIndex = mEncoder.dequeueInputBuffer(10000); // 超时 10msif (inputBufferIndex >= 0) {ByteBuffer inputBuffer = mEncoder.getInputBuffer(inputBufferIndex);inputBuffer.clear();// 2. 将 YUV 数据复制到输入缓冲区// 注意：这里假设 yuvData 的格式与 MediaFormat 中设置的 COLOR_FORMAT 一致！// 如果格式不匹配，需要先进行转换（例如 NV21 -> I420 或 NV12）inputBuffer.put(yuvData);// 3. 提交输入缓冲区给编码器// presentationTimeUs 是此帧的时间戳，单位微秒 (us)// 如果是最后一帧，需要加上 BUFFER_FLAG_END_OF_STREAM 标志mEncoder.queueInputBuffer(inputBufferIndex, 0, yuvData.length, presentationTimeUs, 0);}// --- 处理输出 ---MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();int outputBufferIndex;while ((outputBufferIndex = mEncoder.dequeueOutputBuffer(bufferInfo, 10000)) >= 0) {if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_CODEC_CONFIG) != 0) {// 这是编解码器配置信息 (SPS/PPS)，通常需要保存并在文件开头或每个 I 帧前写入// 对于 H.264 文件，通常将 SPS/PPS 写在文件最开头ByteBuffer outputBuffer = mEncoder.getOutputBuffer(outputBufferIndex);byte[] spsPps = new byte[bufferInfo.size];outputBuffer.get(spsPps);// 将 spsPps 写入文件mOutputStream.write(spsPps);// 释放输出缓冲区mEncoder.releaseOutputBuffer(outputBufferIndex, false);continue;}if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_END_OF_STREAM) != 0) {// 编码结束break;}// 获取包含编码后 H.264 数据的输出缓冲区ByteBuffer outputBuffer = mEncoder.getOutputBuffer(outputBufferIndex);byte[] encodedData = new byte[bufferInfo.size];outputBuffer.get(encodedData);// 将编码后的 H.264 NAL 单元写入文件// 通常需要在每个 NAL 单元前添加起始码 0x00000001mOutputStream.write(new byte[]{0, 0, 0, 1});mOutputStream.write(encodedData);// 释放输出缓冲区mEncoder.releaseOutputBuffer(outputBufferIndex, false);}} catch (IOException e) {e.printStackTrace();}
}
  • 结束 (Stop & Release)：处理完所有数据后，发送结束信号（在 queueInputBuffer() 时设置
    BUFFER_FLAG_END_OF_STREAM），等待并处理完所有输出缓冲区，最后调用 stop() 和 release() 释放资源。
public void stopAndRelease() {try {// 1. 发送结束信号int inputBufferIndex = mEncoder.dequeueInputBuffer(-1); // 阻塞等待if (inputBufferIndex >= 0) {mEncoder.queueInputBuffer(inputBufferIndex, 0, 0, 0, MediaCodec.BUFFER_FLAG_END_OF_STREAM);}// 2. 处理所有剩余的输出数据MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();int outputBufferIndex;do {outputBufferIndex = mEncoder.dequeueOutputBuffer(bufferInfo, 10000);if (outputBufferIndex >= 0) {if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_END_OF_STREAM) != 0) {break; // 确认结束}ByteBuffer outputBuffer = mEncoder.getOutputBuffer(outputBufferIndex);byte[] encodedData = new byte[bufferInfo.size];outputBuffer.get(encodedData);mOutputStream.write(new byte[]{0, 0, 0, 1});mOutputStream.write(encodedData);mEncoder.releaseOutputBuffer(outputBufferIndex, false);}} while (outputBufferIndex >= 0 || outputBufferIndex == MediaCodec.INFO_TRY_AGAIN_LATER);// 3. 关闭文件流if (mOutputStream != null) {mOutputStream.close();}// 4. 停止并释放编码器资源mEncoder.stop();mEncoder.release();mEncoder = null;} catch (IOException e) {e.printStackTrace();}
}

二、关键组件与 参数

1.组件

  • MediaCodec：核心类，负责编解码操作。
  • MediaForma：用于描述媒体数据的格式。在配置编解码器时，必须提供正确的 MediaFormat。
  • MediaCodec.BufferInfo：伴随输出缓冲区返回，包含数据大小、时间戳、偏移量和标志位（如 BUFFER_FLAG_CODEC_CONFIG，BUFFER_FLAG_END_OF_STREAM）。
  • MediaCodecList：用于查询设备支持的编解码器及其能力。从 Android 10 (API 29) 开始，可以查询编解码器是否为硬件加速 (isHardwareAccelerated()) 以及支持的性能点 (getSupportedPerformancePoints())。

2.参数解析

视频编码关键参数 (Encoder)
这些参数在创建视频编码器（如 H.264, H.265）时配置，决定了输出视频流的特性和质量。

参数键 (Key)类型含义说明常用值 / 示例重要性备注
KEY_MIMEString编码格式 MIME 类型“video/avc” (H.264), “video/hevc” (H.265), “video/x-vnd.on2.vp8” (VP8)必须与 createEncoderByType() 一致
KEY_WIDTHint视频帧宽度（像素）1920, 1280, 720必须
KEY_HEIGHTint视频帧高度（像素）1080, 720, 480必须
KEY_COLOR_FORMATint输入原始数据的颜色格式COLOR_FormatYUV420Flexible（推荐）, COLOR_FormatYUV420SemiPlanar (NV12)必须格式不匹配会导致花屏！需转换相机 NV21 → NV12/I420
KEY_BIT_RATEint目标码率（单位：bps）2 * 1024 * 1024（2Mbps）核心影响画质与体积
KEY_FRAME_RATEint目标帧率（FPS）30, 25, 60核心应与输入帧率匹配
KEY_I_FRAME_INTERVALintI 帧（关键帧）间隔（单位：秒）1, 2, 3重要直播推荐 1~3 秒；影响拖动和容错
KEY_BITRATE_MODEint码率控制模式BITRATE_MODE_CBR, BITRATE_MODE_VBR, BITRATE_MODE_CQ重要CBR 适合直播，VBR 节省空间
KEY_PROFILEint编码 Profile（档次）AVCProfileBaseline, AVCProfileMain, AVCProfileHigh可选不设置则用默认，影响兼容性
KEY_LEVELint编码 Level（级别）AVCLevel3, AVCLevel4, AVCLevel5可选限制分辨率/码率上限

视频解码关键参数 (Decoder)

参数键 (Key)类型含义说明常用值 / 示例重要性备注
KEY_MIMEString解码格式 MIME 类型“video/avc”, “video/hevc”必须需与码流一致
KEY_WIDTHint视频帧宽度（从码流中解析）1920, 1280自动获取通常从容器读取
KEY_HEIGHTint视频帧高度（从码流中解析）1080, 720自动获取
KEY_COLOR_FORMATint通常被忽略，输出格式由 Surface 决定-无关解码到 ByteBuffer 时使用默认格式
KEY_MAX_INPUT_SIZEint建议输入缓冲区最大大小（字节）根据分辨率估算，如 width * height * 3 / 2 + 1024推荐设置避免 queueInputBuffer 失败

音频关键参数

参数键 (Key)类型含义说明常用值 / 示例重要性备注
KEY_MIMEString音频编码格式“audio/mp4a-latm” (AAC), “audio/opus”, “audio/vorbis”必须
KEY_SAMPLE_RATEint采样率（Hz）44100, 48000, 22050, 16000必须
KEY_CHANNEL_COUNTint声道数1 (单声道), 2 (立体声)必须
KEY_BIT_RATEint音频码率（bps）128000, 64000, 96000核心VBR 模式下为平均/最大码率
KEY_AAC_PROFILEintAAC 编码 ProfileAACObjectLC（最常用）, AACObjectHE, AACObjectHE_PS推荐设置LC 兼容性好，HE 低码率高效

三、常见应用场景

  • 视频录制与编码：从相机获取 YUV 数据，使用 MediaCodec 编码为 H.264/H.265 格式，然后封装成 MP4 文件（通常需要配合 MediaMuxer）。
  • 视频播放与解码：读取 MP4 文件中的 H.264 数据，使用 MediaCodec 解码为 YUV/RGB 数据，然后渲染到 SurfaceView 或 TextureView 上。
  • 直播推流：实时采集音视频数据，编码后通过网络协议（如 RTMP）发送到服务器。
  • 视频转码/编辑：解码源视频，进行裁剪、滤镜等处理，再重新编码。
  • 音频处理：录制 PCM 音频并编码为 AAC，或解码 AAC 为 PCM 进行播放或分析。

四、使用中的关键注意事项与难点

  • YUV 格式匹配：相机输出的格式（通常是 NV21）与编码器期望的格式（通常是 NV12 或 I420）往往不同。必须进行格式转换，否则会出现花屏。可以使用 libyuv 库或 OpenGL ES 进行高效转换。
  • SPS/PPS 处理：对于 H.264/H.265 编码，编解码器会在开始时输出包含 SPS/PPS 的 BUFFER_FLAG_CODEC_CONFIG 数据。这些数据是解码的关键，必须保存并在文件开头或流中正确发送。
  • 时间戳管理：正确设置每一帧的 presentationTimeUs（单位微秒）对于音视频同步和流畅播放至关重要。
  • 异步处理：虽然 MediaCodec 本身是同步 API，但为了不阻塞主线程，通常需要在子线程中进行编解码循环。
  • 资源释放：务必在使用完毕后调用 stop() 和 release()，否则可能导致内存泄漏或后续编解码失败。
  • 设备兼容性：不同设备支持的编解码器、颜色格式和性能可能不同。建议使用 MediaCodecList 进行查询和适配。
