电子元器件识别图大全、符号对照表

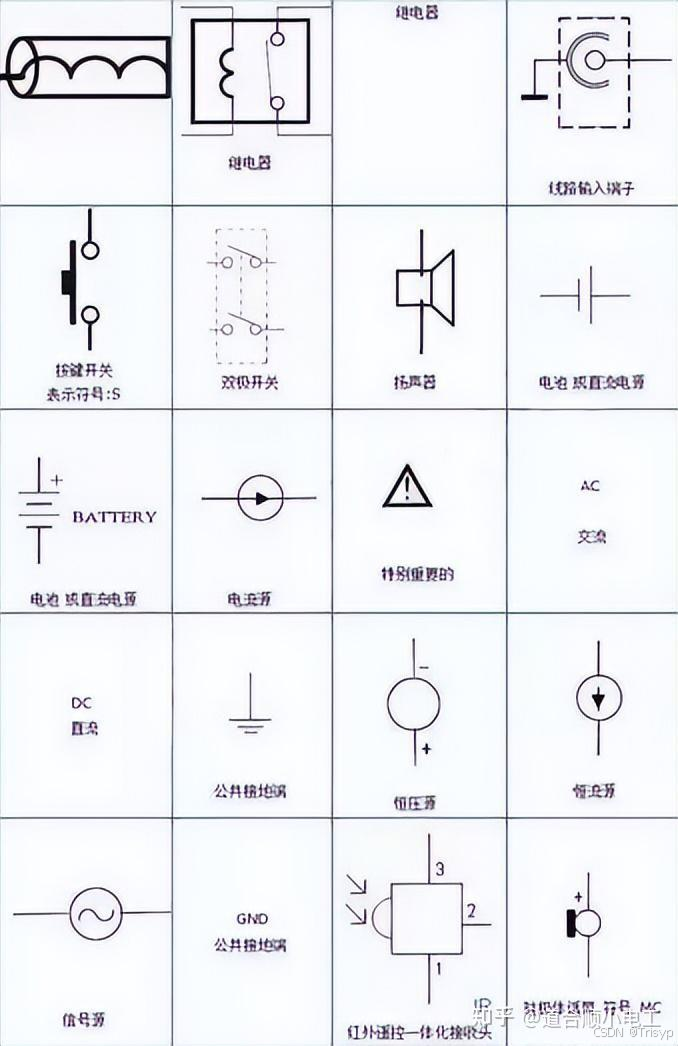

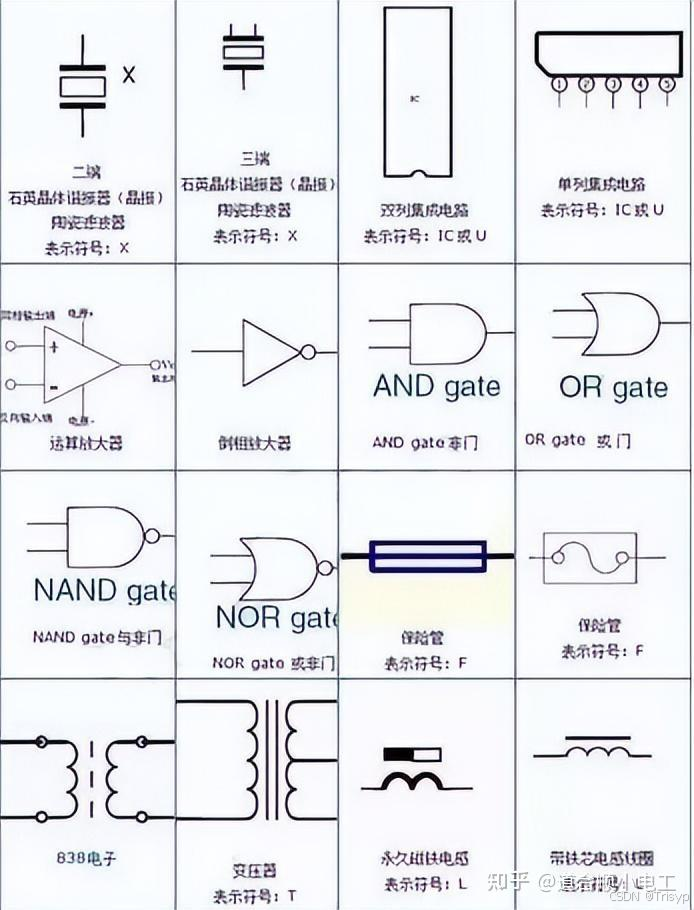

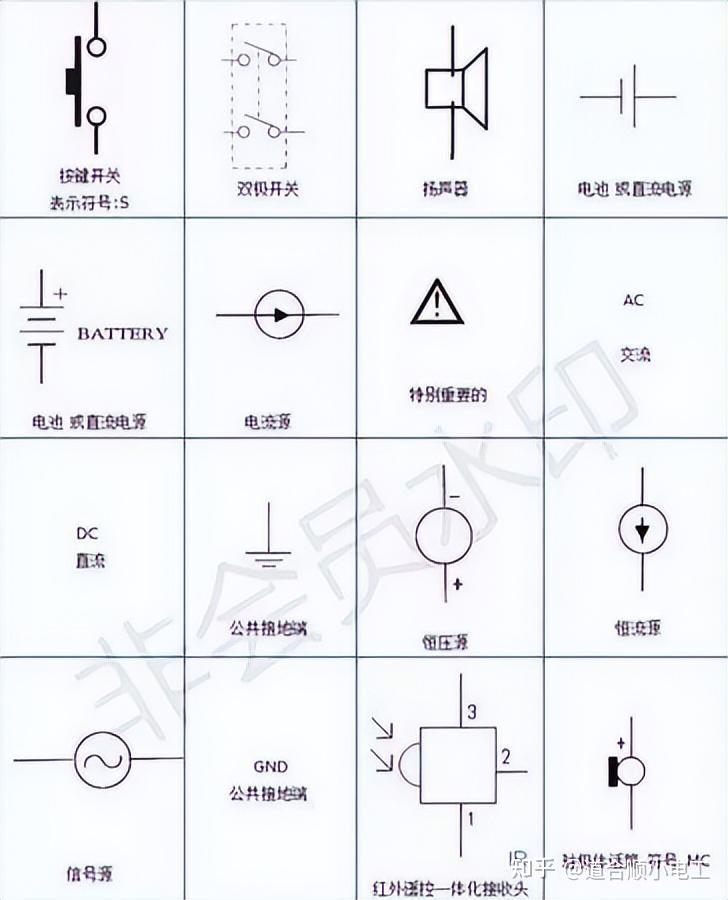

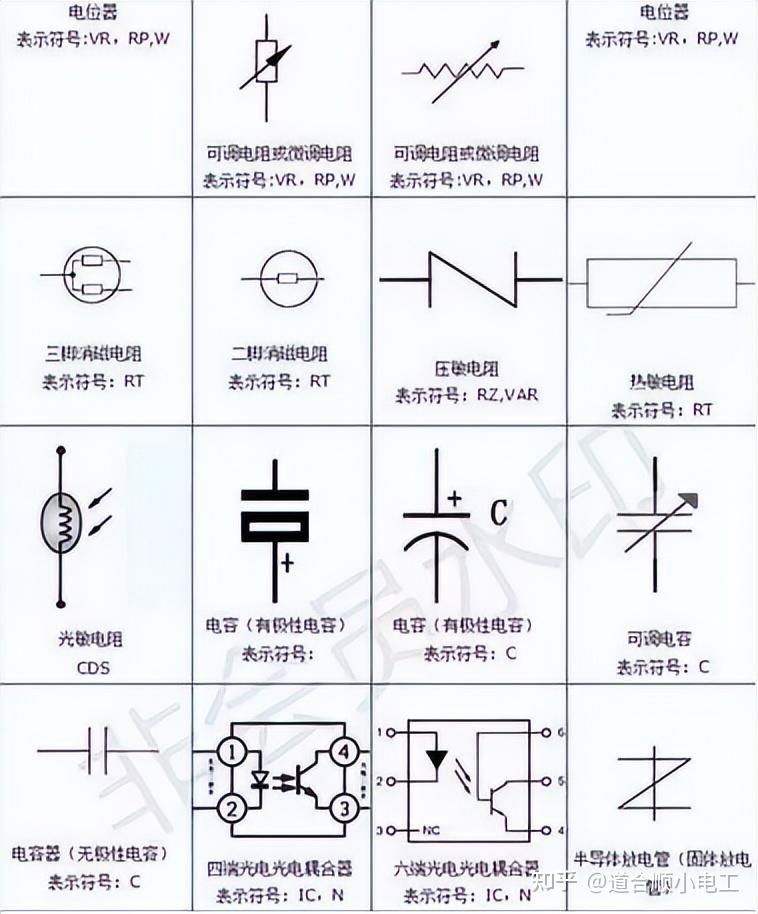

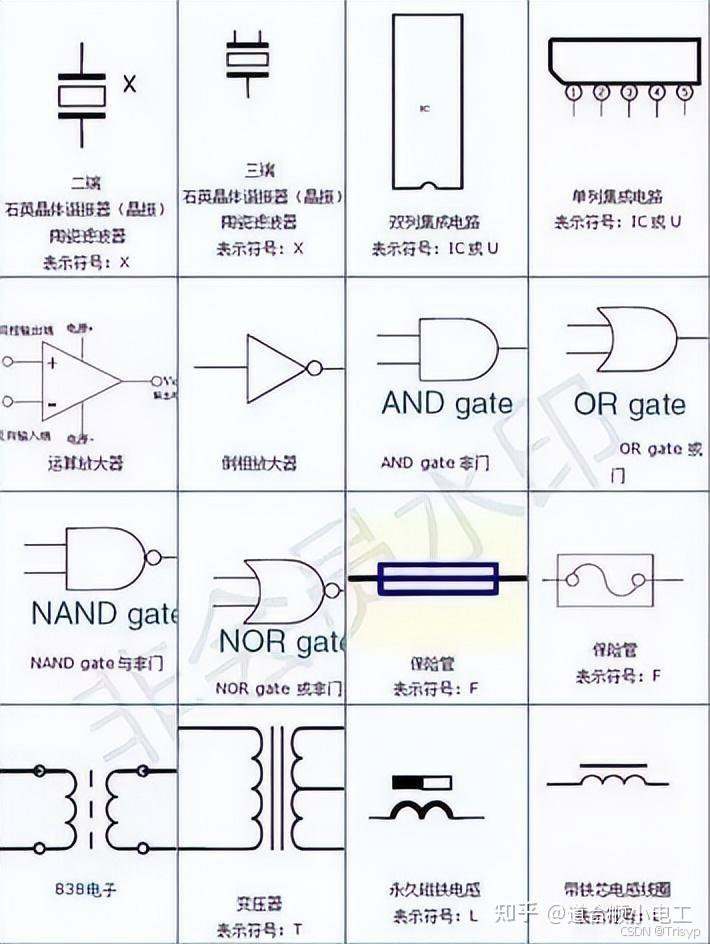

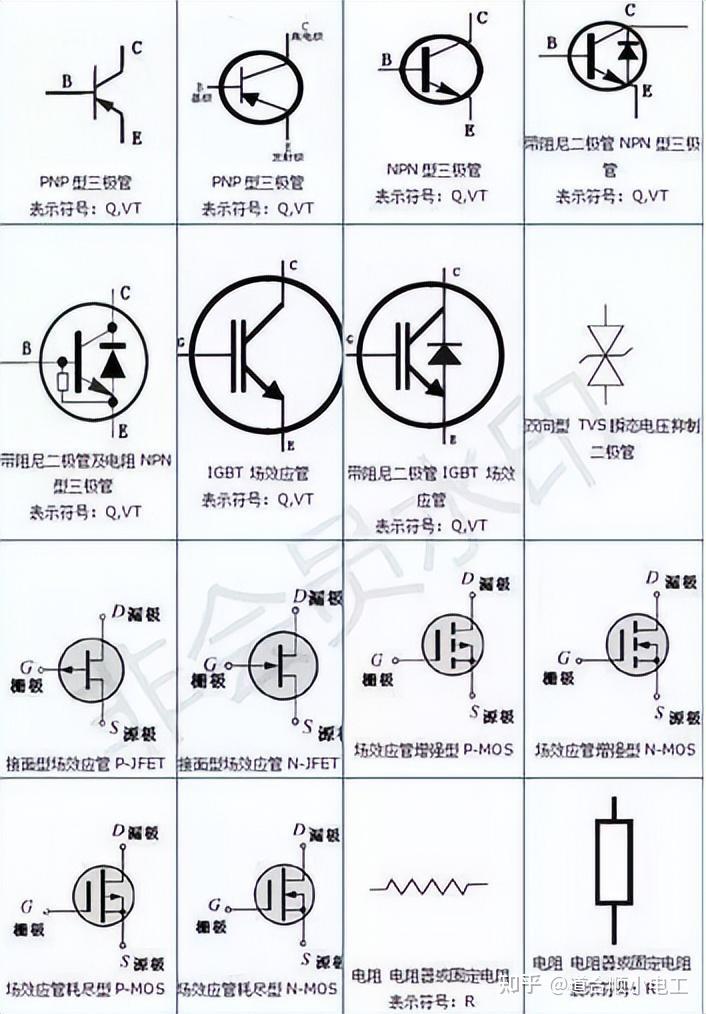

一、电子元器件符号图形

二、常见电子元器件符号

种类	名称	codeName	样式
			状态1  -off	状态2  -on
连接器件	手车	sc
	电缆终端头	dlzdt
信号灯	信号灯	xhd
二极管	二极管	ejg
	双向二极管	sxejg
电阻	电阻	dz
	可变电阻	kbdz
电容	电容	dr
	电容器	drq
	电抗+电容	dkdr
	电抗+电容器	dkdrq
开关	隔离开关	glkg
	负荷开关	fhkg
	断路器	dlq
保护装置	熔断器	rdq
	避雷器	blq
	电抗器	dkq
	接地	jd
	接地开关	jdkg
	电抗电容器	dkdrq
	避雷器接地	blqjd
线圈	电流线圈	dlxq
	电压线圈	dyxq
	线圈	xq
电流互感器	单相电流互感器	1hgq
	双相电流互感器	2hgq
	三相电流互感器	3hgq
	四相电流互感器	4hgq
	五相电流互感器	5hgq
变压器	双绕组变压器	2byq
	双绕组变压器星-角	2byqxj
	双绕组变压器星变-角	2byqxbj
	双绕组变压器角-星	2byqjx
	三绕组变压器	3byq
	三绕组变压器-星星星	3byqxxx
	三绕组变压器-角星变星	3byqjxbx
	三绕组变压器-角星变角	3byqjxbj
	四绕组变压器	4byq
	四绕组变压器-角星星星	4byqjxxx
	五绕组变压器-星角星星星	5byqxjxxx
	六绕组变压器-星角星星星星	6byqxjxxxx
