GPIO 之 EMIO 按键控制 LED 实验

PS 和外部设备之间的通信主要是通过复用的输入/输出（ Multiplexed Input/Output， MIO）实现的。 除此之外， PS 还可以通过扩展的 MIO（ Extended MIO， EMIO）来实现与外部设备的连接。 EMIO 使用了 PL 的I/O 资源， 当 PS 需要扩展超过 54 个引脚的时候可以用 EMIO， 也可以用它来连接 PL 中实现的 IP 模块。本章我们将学习 GPIO 中 EMIO 接口信号的使用。 本章包括以下几个部分：

一. 简介

ZYNQ GPIO 接口信号被分成四组，分别是从 BANK0 到 BANK3。其中 BANK0 和 BANK1 中共计 54

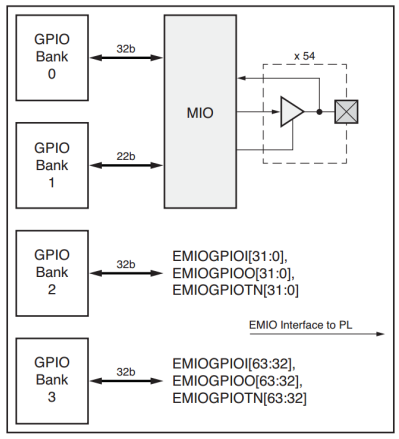

个信号通过 MIO 连接到 ZYNQ 器件的引脚上，这些引脚属于 PS 端； 而 BANK2 和 BANK3 中共计 64 个信号则通过 EMIO 连接到了 ZYNQ 器件的 PL 端， 如下图所示：

在大多数情况下， PS 端经由 EMIO 引出的接口会直接连接到 PL 端的器件引脚上， 通过 IO 管脚约束来

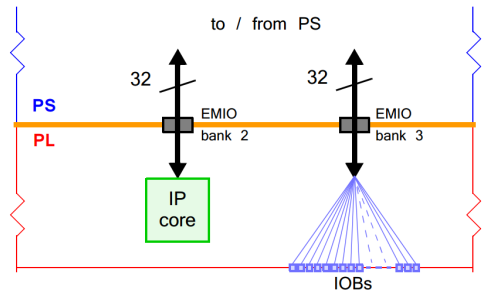

指定所连接 PL 引脚的位置。 通过这种方式， EMIO 可以为 PS 端实现额外的 64 个输入引脚或 64 个带有输出使能的输出引脚。 EMIO 还有一种使用方式，就是用于连接 PL 内实现的功能模块（ IP 核） ， 此时 PL 端的 IP 作为 PS 端的一个外部设备， 如图 所示：

二. 设计实现

本章的实验任务是使用领航者 ZYNQ 底板上的两个用户按键分别控制 PS 端两个 LED 的亮灭。其中一个按键 PL_KEY0 连接到了 PL 端， 需要通过 EMIO 进行扩展，另外一个按键是底板上 PS 端的用户按键
PS_KEY0，这两个按键分别控制 PS_LED0 和 PS_LED1，底板上的 PS_KEY0 控制 PS_LED0、 PL_KEY0 控
制 PS_LED1。 两个 LED 灯在按键按下的时候点亮，释放后熄灭。

1. 硬件设计

当 PL_KEY0、 PS_KEY0 没有按下时，对应的 IO 端口为高电平；当按键按下时，对应的 IO 端口变为

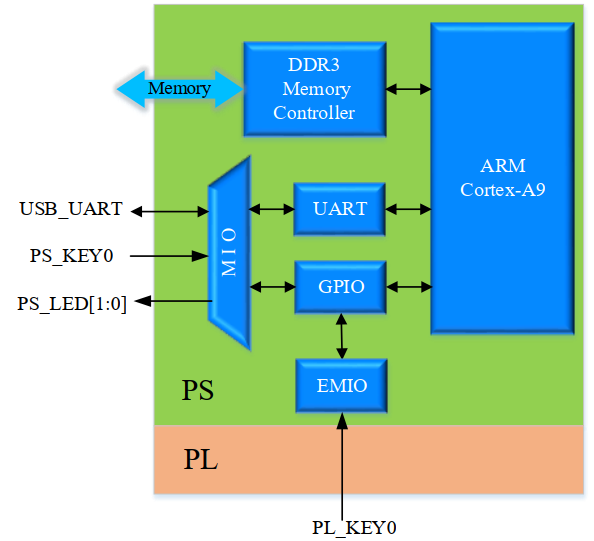

低电平。由实验任务可知，本次实验是通过底板上的两个按键去控制 PS 端两个 LED 灯的亮灭，因此需要在硬件系统框图里添加 GPIO 外设控制器， 通过 GPIO 控制器上的 3 个 MIO 引脚路由到 PS 端两个 LED 灯和一个按键， 以及一个 EMIO 引脚路由到 PL 端的按键。 本实验系统框图如下图所示：

与《GPIO 之 MIO 控制 LED 实验》中的系统框图相比， 上图中的 PS 端多了 EMIO 模块。除此之外，
因为 EMIO 使用了 PL 端的 IO 资源，所以图中增加了 PL 部分。与按键 PL_KEY0 相连的 PL 端的引脚直接
通过 EMIO 连接到 PS 端。

a. step1：创建 Vivado 工程

本次实验可以在前一个实验的基础上进行。
1-1 我们打开《GPIO 之 MIO 控制 LED 实验》中的 Vivado 工程“ gpio_mio”，打开后在菜单栏中选择

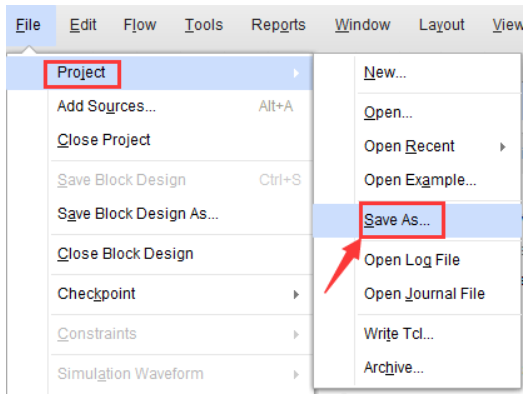

File > Project > Save As，如下图所示：

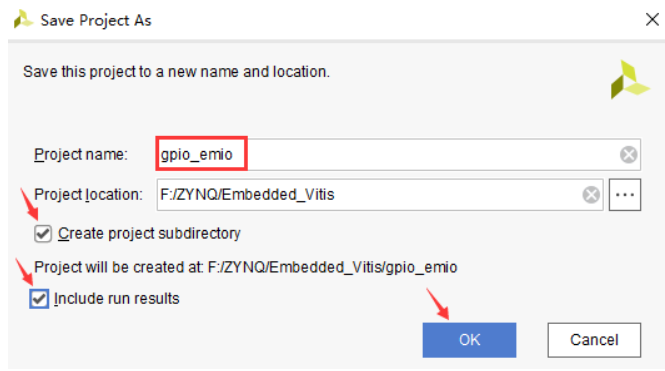

1-2 在弹出的另存为界面中可以输入新的工程名，此处我们输入新的工程名“ gpio_emio”，工程位置保
持默认即可， 勾选了“ Create project subdirectory”后会在工程位置下创建一个与工程名同名的文件夹，这里的“ Include run results”可勾选也可不勾选（勾选后可以保留之前工程中的 Generate Output Products 的运行结果，不勾选的话则不会保留）， 如下图所示，然后点击“ OK”按钮。

点击“ OK”按钮，原先的 Vivado 工程会关闭，并打开一个新的工程“ gpio_emio”。

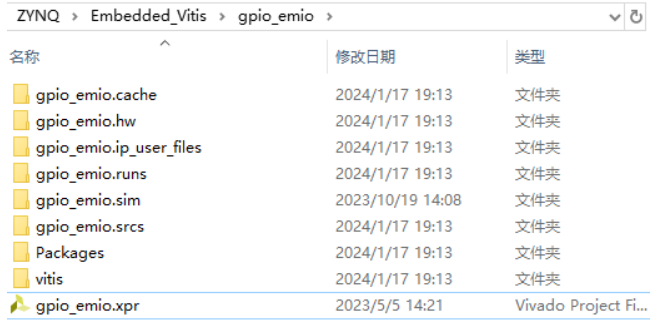

此时如果我们打开工程所在的路径，即 F:\ZYNQ\Embedded_Vitis\gpio_emio，可以看到如下图所示的文
件目录：

此时我们就在 gpio_mio 工程的基础上得到了一个新的工程 gpio_emio，这样就省去了重新搭建硬件的
过程。
接下来我们将在《GPIO 之 MIO 控制 LED 实验》中硬件设计的基础上搭建本次实验的硬件平台。

b. step2：使用 IP Integrator 创建 Processing System

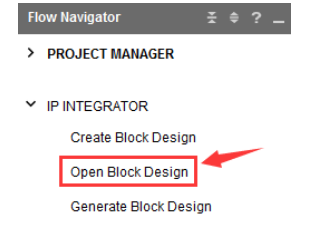

2-1 在 Flow Navigator 中，点击 IP INTEGRATOR 下的 Open Block Design，如下图所示：

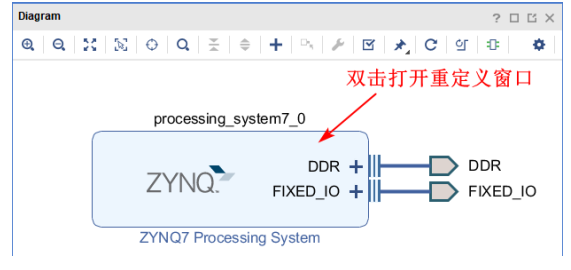

2-2 在 Diagram 窗口中，双击打开 ZYNQ7 Processing System 重定义窗口。

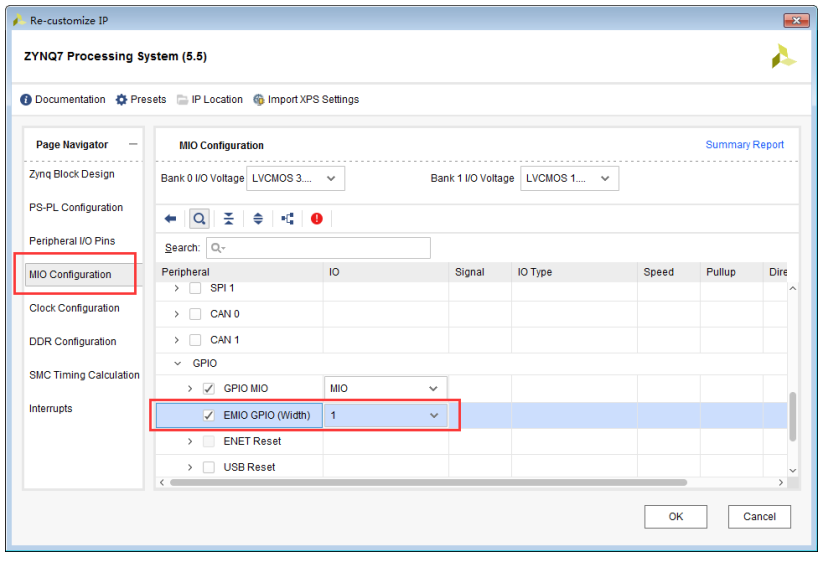

2-3 在下图所示的配置界面中，点击左侧的 MIO Configuration。然后在右侧展开 GPIO 一栏， 勾选 EMIO GPIO，并设置位宽为 1。该设置将通过 EMIO 扩展一个 1 位的 GPIO 接口信号，此信号将用于连接 PL 端的引脚。

完成配置后，点击右下角的“ OK”按钮。 然后在 Diagram 窗口中可以看到 ZYNQ7 Processing System

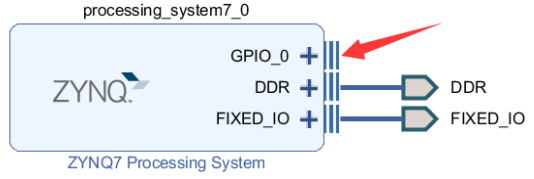

多了一个 GPIO_0 端口，如下图所示：

将光标移动到上图中箭头所指示的位置，会发现光标变成了铅笔的样式。 点击选中该端口， 然后点击

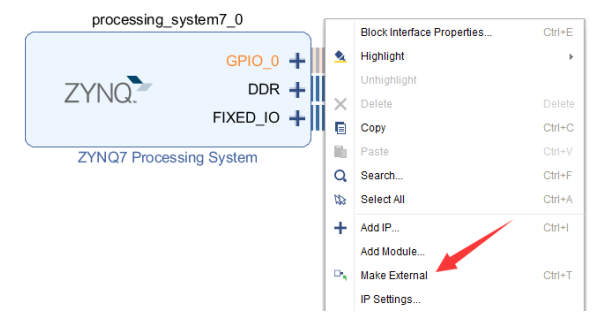

鼠标右键，在弹出的列表中选择“ Make External” ， 如下图所示：

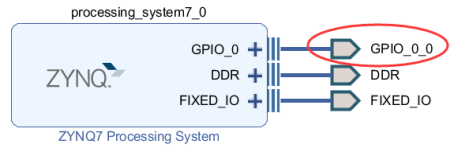

可以看到 ZYNQ7 Processing System 引出了一个名为 GPIO_0_0 的接口， 如下图所示：

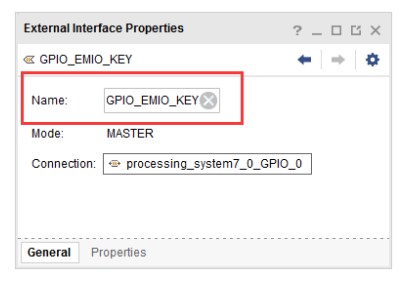

点击选中该接口，在左侧 External Interface Properties 一栏中将该接口的名称修改为 GPIO_EMIO_KEY，
如下图所示：

2-4 本次实验不需要添加其它的 IP，按 Ctrl+S 快捷键保存设计。

c. step3：生成顶层 HDL

3-1 在 Sources 窗口中展开 Design Sources， 然后右键点击 sysetm_wrapper 下的 system.bd， 在弹出的菜单中选择 Generate Output Products，如下图所示：

3-2 在弹出的对话框中选择“ Generate” ，然后等待 Generate 完成后点击“ OK” 。
3-3 创建顶层 HDL Wrapper
在之前的实验中， 我们创建顶层模块时选择了“ Let Vivado manage wrapper and auto-update” ，所以此处无需再创建顶层 HDL Wrapper， Vivado 会自动更新顶层 HDL Wrapper，但 vivado 有时会有 bug 导致无法自动更新，所以需要先双击打开 system_wrapper.v 文件，查看顶层端口是否会有出现 GPIO_EMIO_KEY_tri_io端口信号。
如果 system_wrapper.v 文件中出现了GPIO_EMIO_KEY_tri_io 端口信号，说明顶层文件已经自动更新了。若没有出现，就需要将 system_wrapper.v 删除，然后重新生成新的 system_wrapper.v 文件。只需右键点击system.bd， 在弹出的菜单中选择 Create HDL Wrapper…，之后就可以生成新的system_wrapper.v 文件。

d. step4：生成 Bitstream 文件并导出硬件

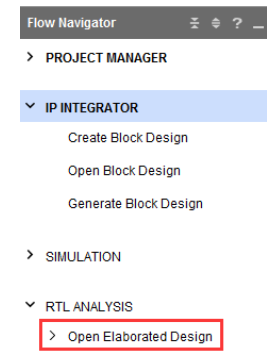

4-1 在左侧 Flow Navigator 导航栏中找到 RTL ANALYSIS， 点击该选项中的“ Open Elaborated Design” ，如下图所示：

在弹出的对话框中点击“ OK” ， 如下图所示：

在 ELABORATED DESIGN 界面下方找到 I/O Ports 窗口。 如果没有找到 I/O Ports 一栏则通过在菜单栏
中点击 Layout， 然后在下拉列表中选择 I/O Planning。 我们将在 I/O Ports 窗口中对 PL 部分的接口进行管脚分配，如下图所示：

在上图中， DDR_12642 和 FIXED_IO_12642 里面是 PS 端的输入/输出接口，这部分接口不需要我们手
动进行管脚分配。 在图 4.3.13 中选择“ Generate Output Products” 之后， Vivado 工具会自动创建 PS 端的管脚约束文件。

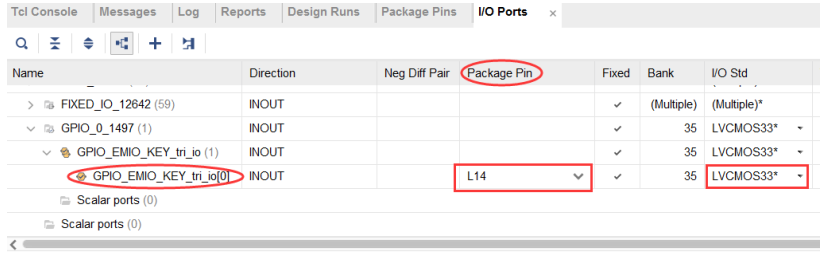

在本次实验中，我们通过 EMIO 扩展了一个 GPIO 的接口信号，即上图中的 GPIO_EMIO_KEY。我们
需要将其分配到 PL 的 L14 引脚上，从原理图上可以看到， 该引脚最终与领航者 ZYNQ 底板上的按键

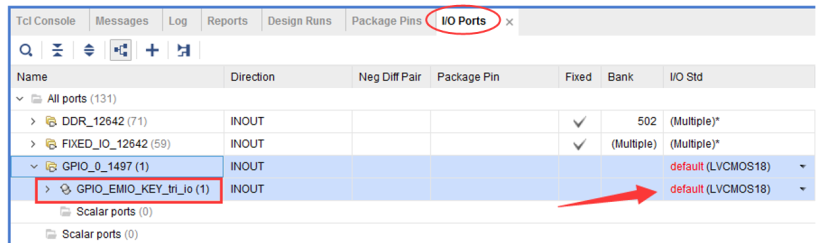

PL_KEY0 相连接。 另外 L14 位于 ZYNQ7020 芯片的 BANK35，该 BANK 的供电电压为 3.3V， 因此 I/O Std一列对应的电平也需要修改， 如下图所示：

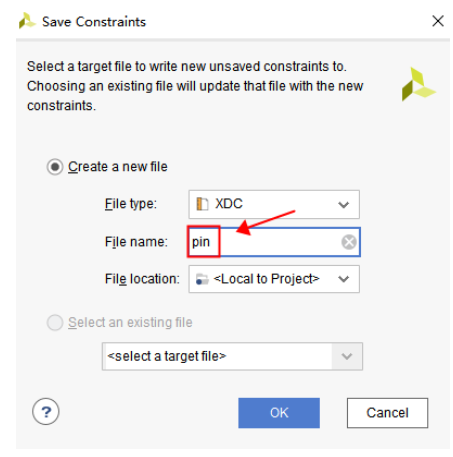

4-2 设置完成后按快捷 Ctrl+S 保存管脚约束，在弹出的对话框输入文件名“ pin” ， 最后点击“ OK” ，如下图所示：

4-3 在左侧 Flow Navigator 导航栏中找到 PROGRAM AND DEBUG， 点击该选项中的“ Generate
Bitstream”，然后在连续弹出的对话框中依次点击“ YES”、“ OK” 。 此时， Vivado 工具开始对设计进行综合、 实现、并生成 Bitstream 文件。
4-4 生成 Bitstream 完成后， 在弹出的对话框中选择“ Open Implemented Design” ， 如下图所示：

点击“ OK” ，会弹出对话框提示关闭 Elaborated Design， 点击“ YES” 。
在 IMPLEMENTED DESIGN 界面我们可以查看设计对 PL 资源的使用情况。 在左侧 Flow Navigator 导

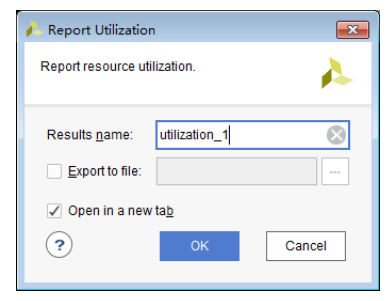

航栏中找到 IMPLEMENTATION， 点击该选项中的“ Report Utilization”， 然后在弹出的对话框中点击“ OK”，如下图所示：

在界面下方的 Utilization 标签页中，选择左侧的 Summary， 然后在右侧会以表格和柱状图两种方式显

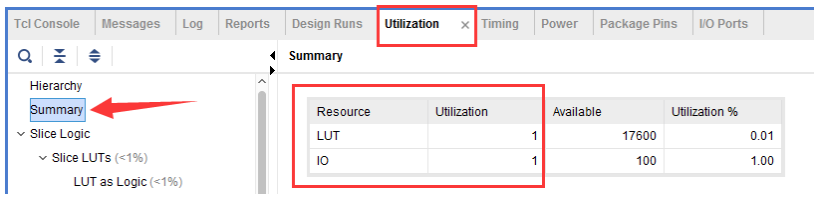

示当前 PL 资源的使用情况。在我们本次实验中， 只消耗了 PL 端 1 个 LUT 和一个 IO 资源，这个 IO 就是
PS 通过 EMIO 扩展 GPIO 接口信号时所使用的 PL 引脚，如下图所示：

4-5 导出硬件。
在导出硬件之前，需要先关闭 Elaborated Design 界面（若不关闭，则无法导出硬件 xsa 文件）。
关闭 Elaborated Design 界面后， 在菜单栏中选择 File > Export > Export hardware。

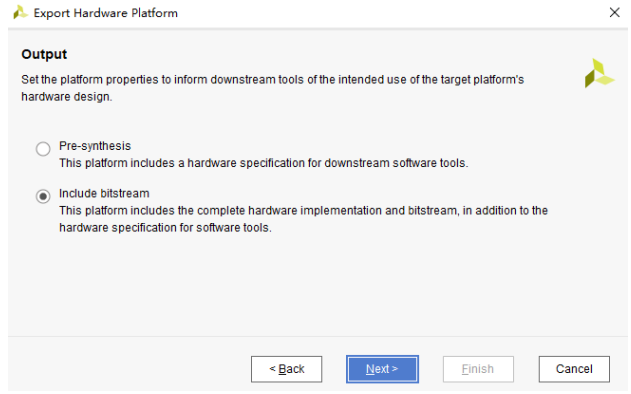

在弹出的对话框中，勾选“ Include bitstream”，然后点击“ Next”按钮， 如下图所示：

在此处需要注意， 如果我们的设计使用了 PL 的资源，比如使用了 PL 的引脚，或者在 PL 内实现了部
分功能模块，那么我们就需要生成 Bitstream 文件， 并在导出硬件的时候包含该文件。

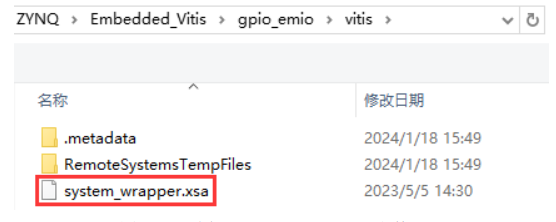

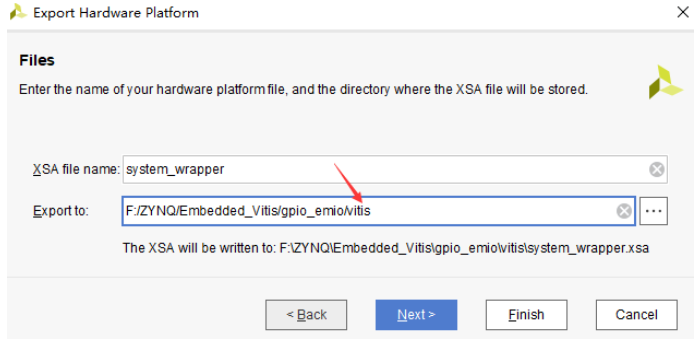

先在当前工程路径下新建一个 vitis 文件夹，然后在 Export Hardware Platform 对话框中点击 Export to 后面的省略号按钮，在弹出的 Export Directory 对话框中选中 vitis 文件夹，然后点击 select；返回到 Export Hardware Platform 对话框后点击 Finish。
到这里我们的硬件设计部分已经结束，接下来的软件设计部分需要在 Vitis 软件中进行， 在菜单栏中选
择 Tools > Launch Vitis，启动 Vitis 开发环境。 在弹出的对话框中，将路径指定到新建的 vitis 文件夹下，点击 Launch 启动 Vitis。

2. 软件设计

在硬件设计的最后，我们打开了 Vitis 开发环境， 下面我们开始第五步——创建应用工程。

a. step5：在 Vitis 中创建应用工程

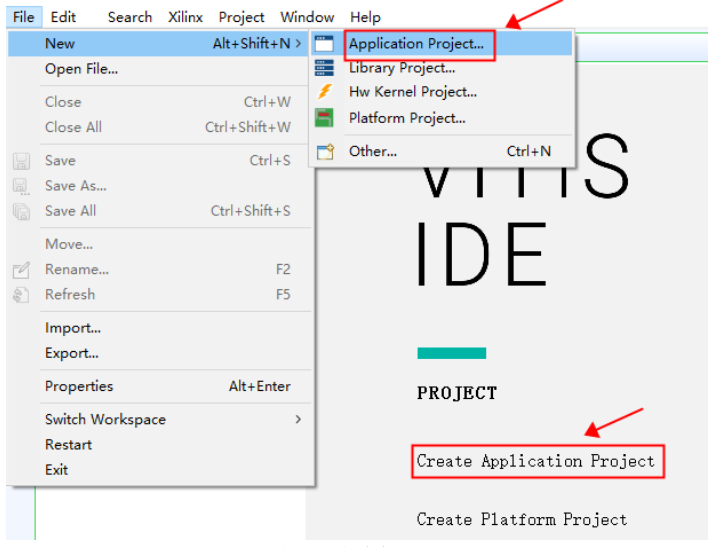

5-1 可以在菜单栏选择 File > New > Application Project， 也可以在界面中点击“ Create Application Project”去新建一个 Vitis 应用工程

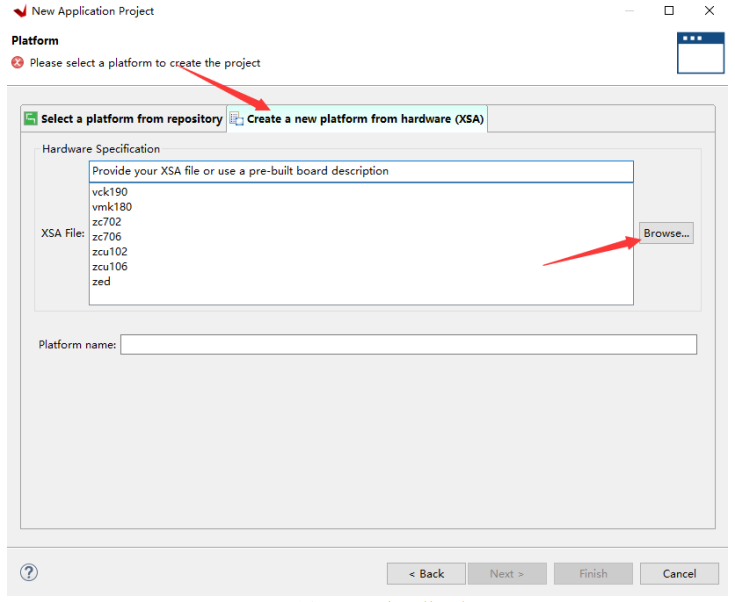

5-2 打开 Create a new platform from hardware(XSA)标签页，点击“Browse”添加 xsa 文件，如下图所示：

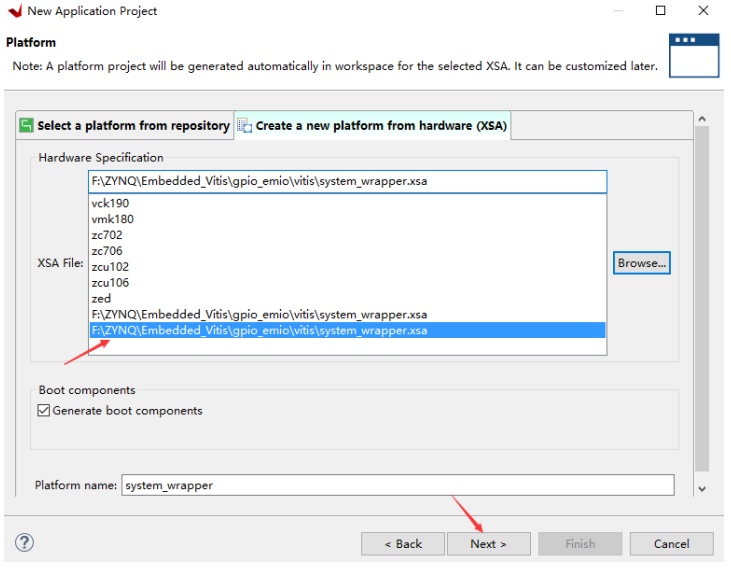

在弹出的窗口中选择 system_wrapper.xsa 文件，如下图所示：

添加 xsa 文件后的页面如下图所示，点击“ Next” ：

5-3 在弹出的对话框中，输入工程名“ gpio_emio”，其它选项保持默认即可，点击“ Next” 。在弹出的界面中保持默认设置，然后继续点击“ Next” 。
5-4 然后选择工程模版 Empty Application，然后点击“ Finish”。

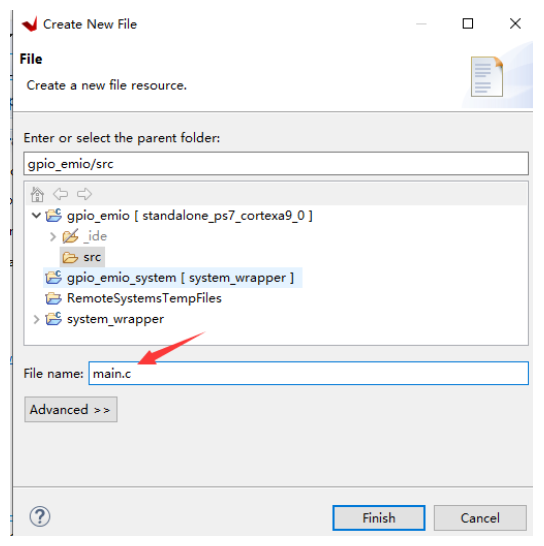

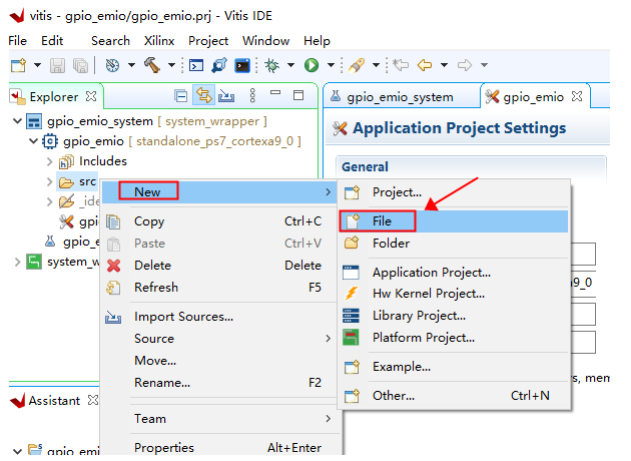

5-5 新建源文件。在 gpio_emio/src 目录上右键点击，选择 New > File，如下图所示

5-6 新建源文件之后，在左侧 gpio_emio/src 目录下可以看到 main.c 文件，同时在 Vitis 主页面已经打开了该文件的文本编辑框。我们在新建的 main.c 文件中输入自己编写的代码。
本程序的设计思路：
本次实验所用到的外设如按键和 LED 灯，都是通过 GPIO 控制器来实现其功能，所以主程序里需要先
对 GPIO 外设控制器做初始化，并对按键对应的 GPIO 做输入配置和使能，对 LED 灯对应的 GPIO 做输出
配置和使能。由硬件设计部分的原理图可知，按键未按下是高电平，按下后是低电平， 所以需要将读到的
按键值，取反后赋值给 LED 灯。
详细的代码如下所示：

#include "stdio.h"
#include "xparameters.h"
#include "xgpiops.h"#define GPIOPS_ID XPAR_XGPIOPS_0_DEVICE_ID   //PS端  GPIO器件 ID#define MIO_LED0 7   //PS_LED0 连接到 MIO7
#define MIO_LED1 8   //PS_LED1 连接到 MIO8
#define MIO_KEY0 12  //PS_KEY0 连接到 MIO12
#define EMIO_KEY 54  //PL_KEY0 连接到EMIO0int main()
{printf("EMIO TEST!\n");XGpioPs gpiops_inst;            //PS端 GPIO 驱动实例XGpioPs_Config *gpiops_cfg_ptr; //PS端 GPIO 配置信息//根据器件ID查找配置信息gpiops_cfg_ptr = XGpioPs_LookupConfig(GPIOPS_ID);//初始化器件驱动XGpioPs_CfgInitialize(&gpiops_inst, gpiops_cfg_ptr, gpiops_cfg_ptr->BaseAddr);//设置LED为输出XGpioPs_SetDirectionPin(&gpiops_inst, MIO_LED0, 1);XGpioPs_SetDirectionPin(&gpiops_inst, MIO_LED1, 1);//使能LED输出XGpioPs_SetOutputEnablePin(&gpiops_inst, MIO_LED0, 1);XGpioPs_SetOutputEnablePin(&gpiops_inst, MIO_LED1, 1);//设置KEY为输入XGpioPs_SetDirectionPin(&gpiops_inst, MIO_KEY0, 0);XGpioPs_SetDirectionPin(&gpiops_inst, EMIO_KEY, 0);//读取按键状态，用于控制LED亮灭while(1){XGpioPs_WritePin(&gpiops_inst, MIO_LED0,~XGpioPs_ReadPin(&gpiops_inst, MIO_KEY0));XGpioPs_WritePin(&gpiops_inst, MIO_LED1,~XGpioPs_ReadPin(&gpiops_inst, EMIO_KEY));}return 0;
}

在代码的第 7 至 9 行，我们指定了 PS 端的按键和 LED 所连接的 MIO 引脚编号，这些编号可以从领航
者 ZYNQ 核心板和底板的原理图中查到。 而在代码的第 10 行则指定了 PL 端的按键 PL_KEY0 连接到了 GPIO的第 54 号引脚， 那么这个 54 是怎么来的呢？
在本章的简介部分我们提到过， ZYNQ 的 GPIO 被分成了 4 组，其中通过 EMIO 扩展的 GPIO 接口位于
BANK2 和 BANK3 中， 如图 4.1.1 所示。在本次实验中我们通过 EMIO 扩展了 1 个 GPIO 信号， 即 BANK2的 EMIO0。由于 GPIO 的 BANK0 和 BANK1 分别有 32 和 22 个信号，所以 BANK2 的 EMIO0 编号为 54（从0 开始编号） 。
我们按住 Ctrl 键，然后点击代码开头处所引用的头文件“ xgpiops.h”以打开该文件。在文本编辑界面
的左侧空白边框处右击，然后选择“ Show Line Numbers”可以显示代码的行号。

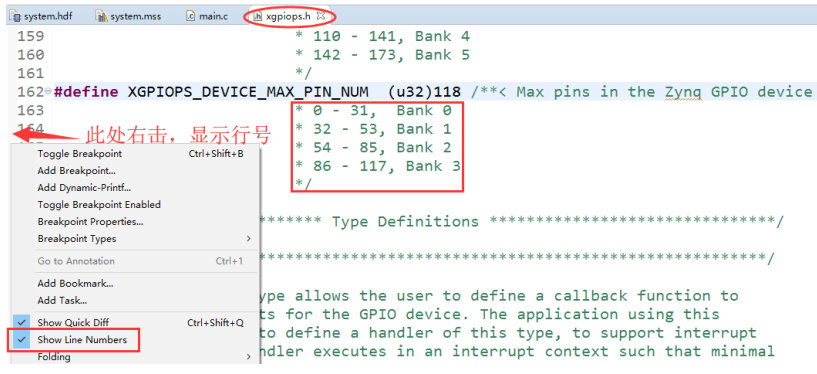

在 xgpiops.h 文件第 162 行给出了 ZYNQ 器件 GPIO 最大的引脚数目，共 118 个， 分别位于 4 个 Bank
中.在下面的注释中则分别列出了各 Bank 的引脚编号范围，同样可以看到 Bank2 的第一个引脚编号为54。

在程序的第 42 至 52 行，我们在一个死循环中不断读取各按键的状态，然后将读到的值取反后分别写
入对应的 LED 中， 从而实现按键控制 LED 的功能。 从上面的程序中大家也可以看出， 通过 EMIO 扩展的GPIO 接口的使用方法和 MIO 没有任何区别。如果大家对 GPIO 的使用不熟悉的话，请参考《GPIO 之 MIO 控制 LED 实验》 。

3. 下载验证

完成了硬件设计和软件设计后，我们就可以进行板级验证了，也就是设计流程的最后一步。在进行板
级验证之前，我们先将开发板上的 JTAG 与电脑连接， 然后使用 USB 连接线将 USB UART(PS_PORT)接口
与电脑连接，然后连接开发板的电源，给开发板上电。

a. step6：板级验证

下载程序。因为本次实验使用了 PL 内的资源，因此我们在下载软件编译生成的 elf 文件之前，需
要先下载硬件设计过程中生成的 bitstream 文件，对 PL 部分进行配置。

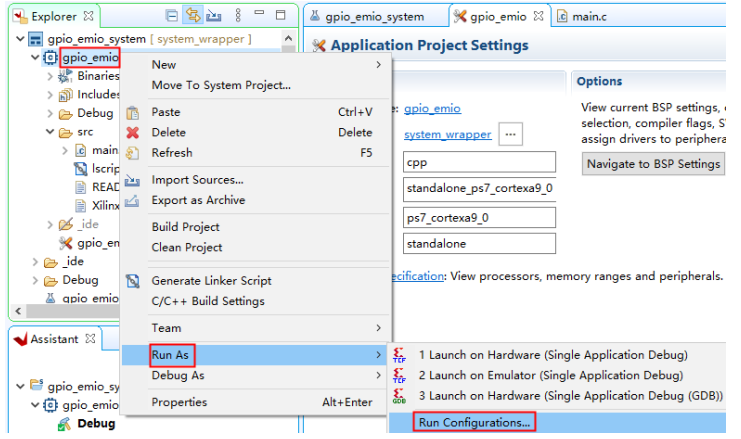

右键选择 gpio_emio 工程，在弹出的菜单中选择 Run As-> Run Configurations…，如下图所示：

此时会弹出“ Run Configuration” 的页面，选择“ Debugger_gpio_emio.elf-Default” ，在“ Target

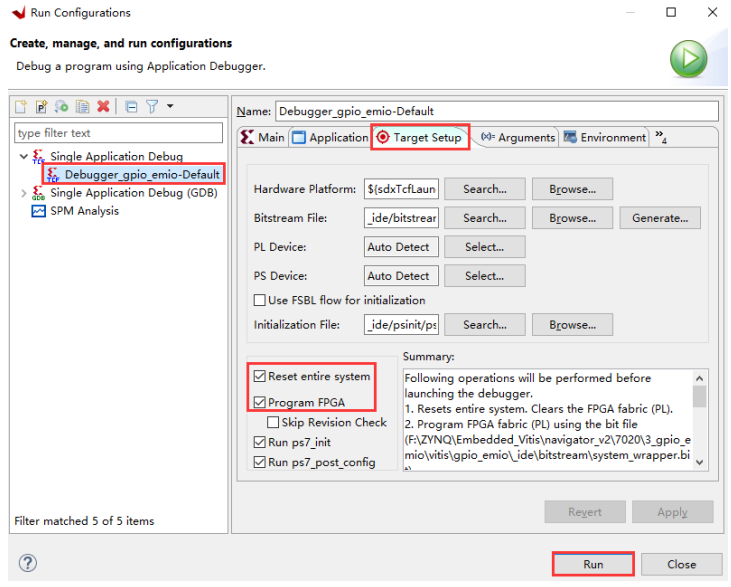

Setup” 页面，勾选中“ Reset entire system” 和“ Program FPGA” ，如下图所示。需要注意的是，如果页面中没有出现“ Debugger_gpio_emio.elf-Default” ，可双击“ Single Application Debug” 打开。

在点击“ Run” 之后， Vitis 软件首先会复位整个系统，清除 FPGA 逻辑，重新下载比特流和 elf 文件，

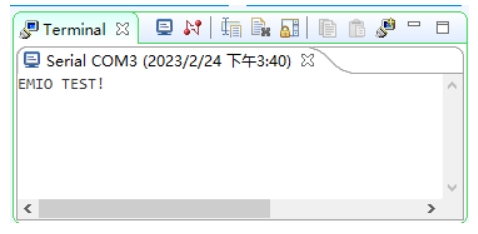

保证程序可以正常运行。软件程序下载完成后， 在下方的 Terminal 中可以看到应用程序打印的信息“ EMIO TEST!” ，如下图所示：

我们分别按下领航者底板上的两个用户按键 PS_KEY0 和 PL_KEY0，可以看到底板上对应的两个 PS 端
的 LED 灯在按键按下时点亮，释放后熄灭。

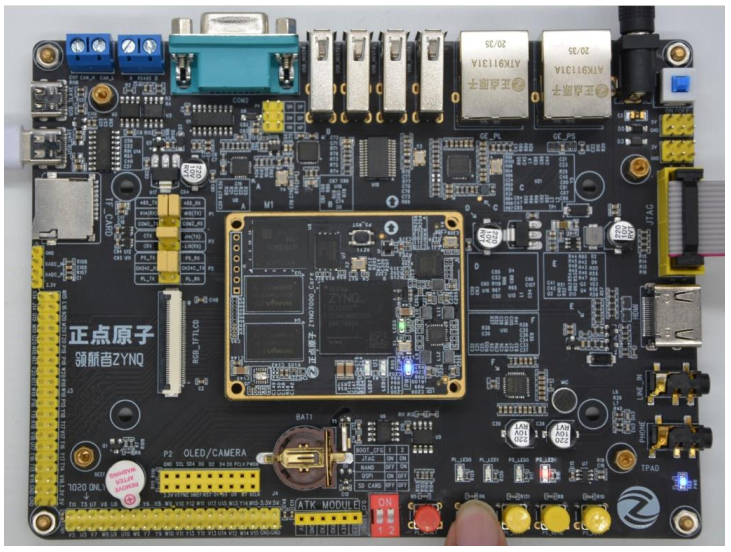

按下底板上 PL 端的用户按键 PL_KEY0，可以看到底板上 PS 端的 LED1（红色）在按键按下时点亮，
释放后熄灭。说明我们通过 EMIO 扩展 GPIO 接口， 使用 PL 端按键控制 PS 端 LED 的实验在领航者 ZYNQ 开发板上面下载验证成功， 实验结果如下图所示：
