【自动化】深入浅出UIAutomationClient：C#桌面自动化实战指南
一、什么是UI Automation？
UI Automation (UIA) 是微软提供的一套强大的界面自动化技术，允许开发者与桌面应用程序的用户界面元素进行交互，无论这些控件是否有传统的窗口句柄 。它广泛应用于自动化测试、辅助功能工具开发等领域。
其中，UIAutomationClient是Microsoft提供的一套用于Windows桌面应用程序自动化的API，它是.NET Framework的一部分（位于System.Windows.Automation命名空间），允许开发者以编程方式与桌面UI元素交互，实现自动化测试、辅助功能集成和自动化脚本等功能，本文将带你深入浅出地了解UIAutomationClient的核心知识和实用技巧。
二、UIAutomation支持的目标程序类型
支持的应用类型：
- Win32传统的Windows应用程序（包括MFC、WinForms）
- WPF应用程序，WPF对UIA有原生且完善的支持
- Windows Store应用程序（UWP）
- 混合模式应用程序，任何实现了UI Automation Provider接口的应用程序都可以被自动化
优点：
- 强大的控件识别能力： 即使是自定义控件或没有传统句柄的控件（如WPF中的许多控件），只要实现了UIA Provider，也能被识别和操作 。
- 标准化接口： 提供了一套统一的API来访问不同技术栈构建的应用程序UI。
- 丰富的信息： 可以获取控件的名称、类型、状态、位置、支持的操作模式等多种属性。
- 事件驱动： 支持监听UI元素的事件（如按钮点击、值改变等）。
- 微软官方支持： 作为Windows平台的一部分，稳定性和兼容性有保障。
缺点：
- 学习曲线较陡峭：API相对复杂，概念较多（如TreeWalker, Condition, Pattern等）。
- 对非标准控件的支持有限：自动化效果高度依赖于目标应用程序是否正确实现了UIA Provider。如果Provider实现不完善，可能导致元素无法识别或属性不准确。
- 性能可能不如原生API直接调用，相比直接WinAPI操作，UIA的调用可能稍慢，因为它需要跨进程通信和抽象层处理
- 操作权限：某些场景下需要提升权限
- 支持受限：对于某些非常规或游戏类应用，UIA可能无法有效工作
适用场景：
- 自动化测试： 对桌面应用进行功能测试、回归测试 。
- 辅助功能 (Accessibility)： 为视障等用户提供屏幕阅读器支持。
- RPA (机器人流程自动化)： 自动化重复性的桌面操作任务。
- UI监控和分析工具： 开发用于分析或监控其他应用程序UI状态的工具。

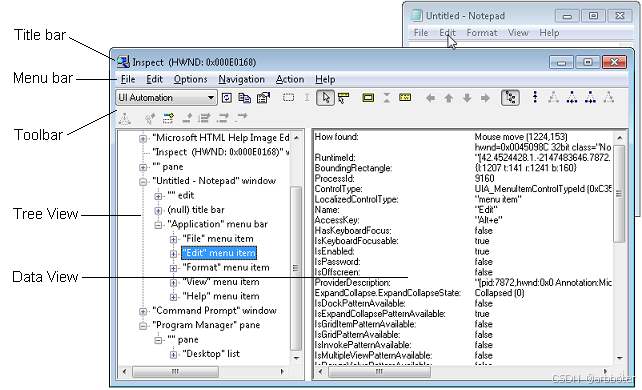

三、Inspect工具介绍
在进行UI Automation开发时，Inspect.exe 是一个不可或缺的调试和分析工具 。Inspect是Windows SDK中包含的必备工具，用于检查UI元素的自动化属性。它是一个图形化界面应用，允许开发者查看当前屏幕上任何UI元素的详细UI Automation属性和模式 。
使用Inspect可以查看元素的 Name, AutomationId, ClassName, ControlType, 支持的 Patterns (如 InvokePattern, ValuePattern), 以及元素在UI树中的层级结构等。在编写代码前，使用Inspect可以快速确定目标控件的定位属性（如 AutomationId 或 Name）和它支持的操作模式。
- 定位元素：鼠标悬停或点击即可选择UI元素
- 查看属性：显示元素的AutomationId、Name、ClassName、ControlType等关键属性
- 验证定位策略：测试不同的属性组合以确保可靠定位
- 分析结构：查看UI自动化树状结构，理解元素层级关系
建议在开发UIAutomation程序时始终开启Inspect辅助元素定位和分析。
四、引入UIAutomation依赖
在C#项目中，添加UIAutomationClient引用非常简单：
- 在Visual Studio中，右键点击你的项目 -> “添加” -> “引用…”。
- 在“程序集” -> “框架”列表中，勾选以下程序集（通常至少需要前两个）：
UIAutomationClientUIAutomationTypes- (可选)
UIAutomationProvider(如果你需要实现Provider) - (可选)
UIAutomationClientSideProviders
或者手工编辑项目工程添加：
<!-- 在.csproj文件中添加引用 -->
<ItemGroup><Reference Include="UIAutomationClient" /><Reference Include="UIAutomationTypes" /><Reference Include="UIAutomationProvider" />
</ItemGroup>
添加好依赖后，在代码出引入库：
using System.Windows.Automation;
五、窗口、控件对象的定位常见方法及技巧
1. 定位 AutomationElement
-
通过进程ID或窗口句柄定位根元素：
- 使用
AutomationElement.FromHandle(IntPtr hwnd)从已知的窗口句柄获取根元素 。 - 使用
AutomationElement.RootElement获取桌面根元素，然后结合其他条件查找。 - 先通过WinAPI（如
FindWindow）获取主窗体句柄，再转换为AutomationElement。
- 使用
-
使用
FindFirst/FindAll方法：- 在某个
AutomationElement下，使用FindFirst(TreeScope scope, Condition condition)或FindAll方法查找子元素。 TreeScope定义搜索范围：Children,Descendants,Element等。Condition定义搜索条件，最常用的是PropertyCondition。
- 在某个
-
使用
PropertyCondition：- 这是最常用的定位方式，通过控件的属性值来查找。
- 关键属性：
AutomationElement.AutomationIdProperty: 通常由开发者在代码中设置，是定位控件最稳定可靠的属性 。AutomationElement.NameProperty: 控件的显示名称或文本 。AutomationElement.ClassNameProperty: 控件的类名（如 “Button”, “Edit”）。AutomationElement.ControlTypeProperty: 控件类型（如ControlType.Button,ControlType.Edit）。
- 示例：
new PropertyCondition(AutomationElement.AutomationIdProperty, "btnSubmit")
-
组合条件 (
AndCondition,OrCondition):- 当单一条件不足以精确定位时，可以组合多个条件。例如，查找
Name为 “确定” 且ControlType为Button的元素。
- 当单一条件不足以精确定位时，可以组合多个条件。例如，查找
-
使用
TreeWalker遍历：TreeWalker提供了在UI树中导航的方法，如GetParent,GetFirstChild,GetNextSibling等。适用于需要按特定路径遍历的情况。
技巧：
- 优先使用
AutomationId： 如果目标应用的控件设置了唯一的AutomationId，这是最推荐、最稳定的方式 。 - 结合
Name和ControlType： 当AutomationId不可用时，结合控件名称和类型可以提高定位准确性。 - 利用Inspect工具： 在编码前，务必使用Inspect工具查看目标控件的可用属性，选择最合适的定位策略 。
- 处理动态内容： 对于动态加载或名称变化的控件，可能需要结合相对位置（如父容器、兄弟元素）或部分匹配（使用
OrCondition或自定义条件）来定位。
2. 访问 AutomationElement
定位到 AutomationElement 后，主要通过 GetCurrentPropertyValue 方法读取属性，通过 GetCurrentPattern 获取模式对象来触发事件或执行操作。
-
读取元素属性值：
- 使用
element.GetCurrentPropertyValue(AutomationProperty property)。 - 常用属性：
AutomationElement.NameProperty,AutomationElement.AutomationIdProperty,AutomationElement.BoundingRectangleProperty(获取位置和大小),ValuePattern.ValueProperty(对于支持ValuePattern的控件，如文本框)。 - 技巧： 读取属性前，最好先检查元素是否支持该属性，或者使用带默认值的重载方法避免异常：
element.GetCurrentPropertyValue(AutomationElement.NameProperty, "Unknown")。
- 使用
-
触发元素事件/执行操作：
- UIA通过“模式 (Pattern)”来定义控件支持的操作。需要先获取对应的模式对象，再调用其方法。
- 常用模式：
InvokePattern: 用于按钮、菜单项等可“点击”的控件。调用Invoke()方法。ValuePattern: 用于文本框、滑块等有值的控件。可以get_Value()读取值，SetValue(string value)设置值。SelectionItemPattern: 用于列表项、树节点等可选中的控件。调用Select(),AddToSelection(),RemoveFromSelection()。ExpandCollapsePattern: 用于可展开/折叠的控件（如树节点、组合框）。调用Expand(),Collapse()。TogglePattern: 用于复选框、切换按钮。调用Toggle()。
- 步骤：
- 检查元素是否支持所需模式：
if (element.GetCurrentPropertyValue(AutomationElement.IsInvokePatternAvailableProperty) is bool isInvoke && isInvoke) {...} - 获取模式对象：
InvokePattern invokePattern = (InvokePattern)element.GetCurrentPattern(InvokePattern.Pattern); - 调用模式方法：
invokePattern.Invoke();
- 检查元素是否支持所需模式：
-
技巧：
- 检查模式可用性： 在获取模式前，务必检查
Is[PatternName]AvailableProperty，避免InvalidOperationException。 - 处理焦点和等待： 某些操作（如点击按钮后弹出新窗口）可能需要等待UI更新。可以使用
Automation.AddAutomationEventHandler监听相关事件，或使用简单的Thread.Sleep(不推荐) 或更智能的等待机制（如循环检查目标元素出现）。 - 异常处理： UIA操作容易因元素状态变化（如消失、禁用）而失败，务必做好异常处理。
- 检查模式可用性： 在获取模式前，务必检查
六、窗口和控件定位及访问单例
1. 基本定位方法
// 通过进程ID查找窗口
AutomationElement rootElement = AutomationElement.FromHandle(process.MainWindowHandle);// 通过窗口标题查找
Condition condition = new PropertyCondition(AutomationElement.NameProperty, "计算器");
AutomationElement calculatorWindow = AutomationElement.RootElement.FindFirst(TreeScope.Children, condition);
2. 使用多种条件组合定位
// 组合多个条件提高定位精度
Condition nameCondition = new PropertyCondition(AutomationElement.NameProperty, "确定");
Condition controlTypeCondition = new PropertyCondition(AutomationElement.ControlTypeProperty, ControlType.Button);
Condition combinedCondition = new AndCondition(nameCondition, controlTypeCondition);AutomationElement button = rootElement.FindFirst(TreeScope.Descendants, combinedCondition);
3. 相对定位技巧
// 使用TreeWalker进行导航
TreeWalker walker = TreeWalker.ControlViewWalker;
AutomationElement firstChild = walker.GetFirstChild(rootElement);
AutomationElement nextSibling = walker.GetNextSibling(firstChild);
4. 等待元素出现的策略
// 实现等待逻辑，避免 Timing Issue
public static AutomationElement WaitForElement(AutomationElement root, Condition condition, int timeoutMs = 5000)
{DateTime endTime = DateTime.Now.AddMilliseconds(timeoutMs);while (DateTime.Now < endTime){AutomationElement element = root.FindFirst(TreeScope.Descendants, condition);if (element != null)return element;Thread.Sleep(100);}return null;
}
5.读取元素属性值
// 获取基本属性
string elementName = element.Current.Name;
string automationId = element.Current.AutomationId;
ControlType controlType = element.Current.ControlType;
bool isEnabled = element.Current.IsEnabled;// 获取模式特定属性
ValuePattern valuePattern = element.GetCurrentPattern(ValuePattern.Pattern) as ValuePattern;
if (valuePattern != null)
{string value = valuePattern.Current.Value;
}// 使用GetCurrentPropertyValue获取任何属性
object boundingRect = element.GetCurrentPropertyValue(AutomationElement.BoundingRectangleProperty);
6.触发元素事件
// 使用Invoke模式触发按钮点击
InvokePattern invokePattern = element.GetCurrentPattern(InvokePattern.Pattern) as InvokePattern;
invokePattern?.Invoke();// 使用Value模式设置文本值
ValuePattern valuePattern = element.GetCurrentPattern(ValuePattern.Pattern) as ValuePattern;
valuePattern?.SetValue("Hello World");// 使用ExpandCollapse模式操作可展开元素
ExpandCollapsePattern expandPattern = element.GetCurrentPattern(ExpandCollapsePattern.Pattern) as ExpandCollapsePattern;
expandPattern?.Expand();
7.事件处理
// 订阅UI自动化事件
AutomationFocusChangedEventHandler focusHandler = OnFocusChanged;
Automation.AddAutomationFocusChangedEventHandler(focusHandler);private void OnFocusChanged(object sender, AutomationFocusChangedEventArgs e)
{AutomationElement focusedElement = sender as AutomationElement;// 处理焦点变化逻辑
}
七、完整代码示例：计算器自动化
using System;
using System.Diagnostics;
using System.Threading;
using System.Windows.Automation;class CalculatorAutomation
{static void Main(){try{// 启动计算器ProcessStartInfo startInfo = new ProcessStartInfo("calc.exe");Process.Start(startInfo);// 等待计算器启动Thread.Sleep(2000);// 查找计算器窗口Condition calculatorCondition = new PropertyCondition(AutomationElement.NameProperty, "计算器");AutomationElement calculatorWindow = AutomationElement.RootElement.FindFirst(TreeScope.Children, calculatorCondition);if (calculatorWindow == null){Console.WriteLine("未找到计算器窗口");return;}// 执行计算：5 + 3 = ClickButton(calculatorWindow, "五");ClickButton(calculatorWindow, "加");ClickButton(calculatorWindow, "三");ClickButton(calculatorWindow, "等于");// 获取结果显示AutomationElement resultElement = calculatorWindow.FindFirst(TreeScope.Descendants, new PropertyCondition(AutomationElement.AutomationIdProperty, "CalculatorResults"));if (resultElement != null){string resultText = resultElement.Current.Name;Console.WriteLine($"计算结果: {resultText}");}// 关闭计算器ClickButton(calculatorWindow, "关闭");}catch (Exception ex){Console.WriteLine($"发生错误: {ex.Message}");}}static void ClickButton(AutomationElement parent, string buttonName){Condition buttonCondition = new AndCondition(new PropertyCondition(AutomationElement.NameProperty, buttonName),new PropertyCondition(AutomationElement.ControlTypeProperty, ControlType.Button));AutomationElement button = parent.FindFirst(TreeScope.Descendants, buttonCondition);if (button != null){InvokePattern invokePattern = button.GetCurrentPattern(InvokePattern.Pattern) as InvokePattern;invokePattern?.Invoke();Thread.Sleep(100); // 短暂等待UI更新}else{Console.WriteLine($"未找到按钮: {buttonName}");}}
}
八、总结说明
- 异常处理：始终处理ElementNotAvailableException等异常
- 性能优化：避免频繁的Find操作，缓存常用元素
- 等待机制：实现智能等待，处理UI加载延迟
- 权限管理：某些操作可能需要管理员权限
- 多线程考虑：UI自动化操作通常应在STA线程中执行
- 资源清理：及时释放自动化元素和事件处理器
UIAutomationClient提供了强大而灵活的桌面自动化能力，虽然学习曲线较陡，但一旦掌握，可以应对各种复杂的桌面自动化场景。结合Inspect工具和合理的定位策略，可以开发出稳定可靠的自动化解决方案。
