征程 6 灰度图部署链路介绍

一、为什么是灰度图

相较于 RGB 三通道图像，灰度图仅保留亮度信息（Y 分量），数据量减少 2/3，相比于常用的 NV12 图像，数据量减少 1/3，内存占用与计算负载显著降低。对于下游网络结构而言，单通道网络计算量/参数量也会更少，这对边缘设备的实时处理至关重要。

灰度图部署有一个问题：如何将视频流中的 NV12 数据高效转换为模型所需的灰度输入，并在工具链中实现标准化前处理流程。

视频通路传输的原始数据通常采用 NV12 格式，这是一种适用于 YUV 色彩空间的半平面格式：

• 数据结构：NV12 包含一个平面的 Y 分量（亮度信息）和一个平面的 UV 分量（色度信息），其中 Y 分量分辨率为 W×H，UV 分量分辨率为 W×H/2。
• 灰度图提取：对于灰度图部署，仅需使用 NV12 中的 Y 分量。以 1920×1080 分辨率为例，若 NV12 中 Y 与 UV 分量连续存储，Y 分量占据前 1920×1080 字节，后续部分为 UV 分量，可直接忽略或舍弃，若分开存储，使用起来更简单。

二、灰度图部署数据链路

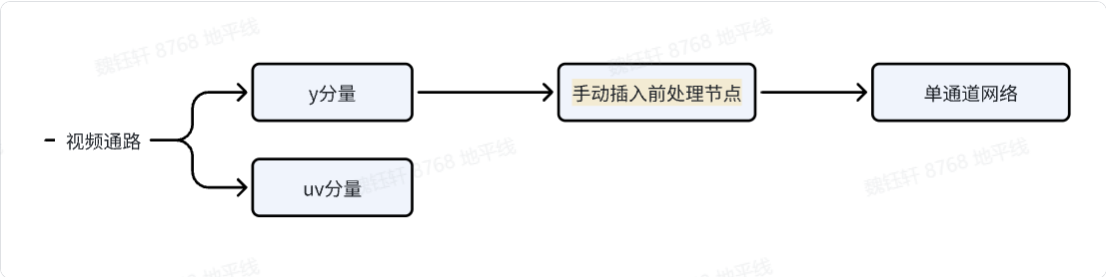

视频通路过来的数据不能直接是灰度图，而是 nv12 数据，对于灰度图部署，可以只使用其中的 y 分量。

2.1 手动插入前处理节点

在工具链提供的绝大部分材料中，前处理节点多是对于 3 通道网络、nv12 输入进行的，查看工具链用户手册《进阶内容->HBDK Tool API Reference》中几处 api 介绍，可以发现也是支持 gray 灰度图的，具体内容如下：

• insert_image_convert(self, mode str = “nv12”)

Insert image_convert op. Change input parameter type.Args:* mode (str): Specify conversion mode, optional values are "nv12"(default) and "gray".Returns:List of newly inserted function arguments which is also the inputs of inserted image convert opRaises:ValueError when this argument is no longer validNote:To avoid the new insertion operator not running in some conversion passes, it is recommended to call the insert_xxx api before the convert stageExample:module = load("model.bc")func = module[0]res = func.inputs[0].insert_image_convert("nv12")

对于 batch 输入，均值、标准化、归一化等操作，可以在 insert_image_preprocess 中实现：

• insert_image_preprocess( self, mode str, divisor int, mean List[float], std List[float], is_signed bool = True)

Insert image_convert op. Change input parameter type.Args:* mode (str): Specify conversion mode, optional values are "skip"(default, same as None), "yuvbt601full2rgb", "yuvbt601full2bgr", "yuvbt601video2rgb" and "yuvbt601video2bgr".Returns:List of newly inserted function arguments which is also the inputs of inserted image preprocess opRaises:ValueError when this argument is no longer validNote:To avoid the new insertion operator not running in some conversion passes, it is recommended to call the insert_xxx api before the convert stageExample:module = load("model.bc")func = module[0]res = func.inputs[0].insert_image_preprocess("yuvbt601full2rgb", 255, [0.485, 0.456, 0.406], [0.229, 0.224, 0.225], True)

手动插入前处理节点可参考：

mean = [0.485]
std = [0.229]
func = qat_bc[0]for input in func.flatten_inputs[::-1]:split_inputs = input.insert_split(dim=0)for split_input in reversed(split_inputs):node = split_input.insert_transpose([0, 3, 1, 2])node = node.insert_image_preprocess(mode="skip",divisor=255,mean=mean,std=std,is_signed=True)node.insert_image_convert(mode="gray")

• mean = [0.485] 和 std = [0.229]：定义图像归一化时使用的均值和标准差
• func = qat_bc[0]：获取量化感知训练 （QAT） 模型中的第一个函数 / 模块作为处理入口。
• for input in func.flatten_inputs[::-1]：逆序遍历模型的所有扁平化输入节点。
• split_inputs = input.insert_split（dim=0）：将输入数据按批次维度 （dim=0） 分割，这是处理 batch 输入必须要做的。
• node = split_input.insert_transpose（[0， 3， 1， 2]）：将数据维度从[B， H， W， C]（NHWC 格式） 转换为[B， C， H， W]（NCHW 格式），也是必须要做的。
• node.insert_image_preprocess（…）：执行图像预处理
• node.insert_image_convert（mode=“gray”）：插入单通道灰度图

三、全流程示例代码

import torch
import torch.nn as nn
import torch.nn.functional as F
from horizon_plugin_pytorch import set_march, March
set_march(March.NASH_M)
from horizon_plugin_pytorch.quantization import prepare, set_fake_quantize, FakeQuantState
from horizon_plugin_pytorch.quantization import QuantStub
from horizon_plugin_pytorch.quantization.hbdk4 import export
from horizon_plugin_pytorch.quantization.qconfig_template import calibration_8bit_weight_16bit_act_qconfig_setter, default_calibration_qconfig_setter
from horizon_plugin_pytorch.quantization.qconfig import get_qconfig, MSEObserver, MinMaxObserver
from horizon_plugin_pytorch.dtype import qint8, qint16
from torch.quantization import DeQuantStub
from hbdk4.compiler import statistics, save, load,visualize,compile,convert, hbm_perfclass SimpleConvNet(nn.Module):def __init__(self):super(SimpleConvNet, self).__init__()# 第一个节点：输入通道 1，输出通道 16，卷积核 3x3self.conv1 = nn.Conv2d(in_channels=1, out_channels=16, kernel_size=3, stride=1, padding=1)# 后续添加一个池化层和一个全连接层self.pool = nn.MaxPool2d(kernel_size=2, stride=2)self.fc = nn.Linear(16 * 14 * 14, 10)  # 假设输入图像为 28x28self.quant = QuantStub()self.dequant = DeQuantStub()def forward(self, x):x = self.quant(x)x = self.conv1(x)      # 卷积层x = F.relu(x)          # 激活x = self.pool(x)       # 池化x = x.view(x.size(0), -1)  # Flattenx = self.fc(x)         # 全连接层输出x = self.dequant(x)return x# 构造模型
model = SimpleConvNet()# 构造一个假输入：batch_size=4，单通道，28x28 图像
example_input = torch.randn(4, 1, 28, 28)
output = model(example_input)print("输出 shape:", output.shape)  # torch.Size([4, 10])calib_model = prepare(model.eval(), example_input, qconfig_setter=(default_calibration_qconfig_setter,),)calib_model.eval()
set_fake_quantize(calib_model, FakeQuantState.CALIBRATION)
calib_model(example_input)calib_model.eval()
set_fake_quantize(calib_model, FakeQuantState.VALIDATION)
calib_out = calib_model(example_input)
print("calib输出数据:", calib_out)qat_bc = export(calib_model, example_input)
mean = [0.485]
std = [0.229]
func = qat_bc[0]for input in func.flatten_inputs[::-1]:split_inputs = input.insert_split(dim=0)for split_input in reversed(split_inputs):node = split_input.insert_transpose([0, 3, 1, 2])node = node.insert_image_preprocess(mode="skip",divisor=255,mean=mean,std=std,is_signed=True)node.insert_image_convert(mode="gray")quantized_bc = convert(qat_bc, "nash-m")
hbir_func = quantized_bc.functions[0]
hbir_func.remove_io_op(op_types = ["Dequantize","Quantize"])
visualize(quantized_bc, "model_result/quantized_batch4.onnx")
statistics(quantized_bc)
params = {'jobs': 64, 'balance': 100, 'progress_bar': True,'opt': 2,'debug': True, "advice": 0.0}
hbm_path="model_result/batch4-gray.hbm"
print("start to compile")
compile(quantized_bc, march="nash-m", path=hbm_path, **params)
print("end to compile")
