超级流水线和标量流水线的原理

一、什么是流水线？

要理解这两个概念，首先要明白流水线（Pipelining） 的基本思想。

想象一个汽车装配工厂：

* 没有流水线：一个工人负责组装一整辆汽车，装完一辆再装下一辆。效率很低。

* 有了流水线：把组装过程拆解成多个步骤（如安装发动机、装车门、装轮胎、喷漆），每个步骤由一个专门的工人（或工位）负责。一辆车在装发动机时，下一辆车可以同时在装车门，再下一辆车在装轮胎。虽然每辆车完成的总时间没变，但工厂整体产出汽车的速率（吞吐率）大大提高了。



CPU的指令执行也是类似的过程，通常可以分为以下五个经典阶段：



1. 取指（IF）：从指令缓存中取出下一条指令。

2. 译码（ID）：解析指令的含义，确定需要哪些操作数和操作。

3. 执行（EX）：在算术逻辑单元（ALU）中执行计算。

4. 访存（MEM）：访问内存（如果需要）。

5. 写回（WB）：将结果写回到寄存器。



标量流水线和超级流水线都是基于这个思想的优化。



二、 标量流水线（Scalar Pipeline）



这是最基础、最经典的流水线技术。



* 定义：指在每个处理器时钟周期内，平均完成一条指令的流水线处理器。“标量”意味着它一次只处理一条数据（区别于一次处理多条数据的“向量”处理器）。

* 特点：

   * 它将指令执行过程划分为若干个标准阶段（如经典的5级流水线）。

   * 每个阶段通常在一个时钟周期内完成。

   * 理想情况下，每个时钟周期都有一条指令完成（离开流水线），就像流水线上每隔一个固定时间就有一辆汽车下线一样。

* 例子：早期的RISC处理器如MIPS R2000、ARM7就是经典的5级标量流水线设计。



图示：5级标量流水线



时间依次经过 Clock Cycle 1 到 8，每条指令（Inst 1 到 4）依次经过不同阶段。



横轴是时间，纵轴是指令，可以清晰地看到多条指令在同一时间处于不同的执行阶段，实现了并行。





关键点：在周期5时，指令1在写回，指令2在访存，指令3在执行，指令4在译码。每个时钟周期都有一条指令完成（WB）。



三、. 超级流水线（Superpipeline）



超级流水线是标量流水线的深化和发展，可以看作是“更细粒度的流水线”。



* 定义：将指令执行过程划分成更多、更细的阶段（例如8级、10级、20级甚至更深）的流水线设计。

* 设计动机：

   * 提高主频：每个流水级要做的工作变少了，逻辑更简单，完成所需的时间就更短。这意味着CPU的时钟周期可以变得更短，从而显著提高主频（Clock Frequency）。

   * 提升并行度：更细的划分允许更多的指令同时存在于流水线中（虽然每条指令完成的总时间可能变长），提高了整体的吞吐率。

* 挑战：

   * hazards）：流水线级数越深，控制冒险（如分支预测错误）带来的惩罚越大。因为一旦预测错误，需要清空后面更多级的流水线，浪费的时钟周期更多。

   * 复杂性：需要更复杂的分支预测器、数据转发（Forwarding）等机制来缓解冒险问题。

* 例子：现代高性能处理器普遍采用超级流水线设计。例如Intel的NetBurst微架构（Pentium 4）采用了31级的超深流水线，旨在冲击高主频。

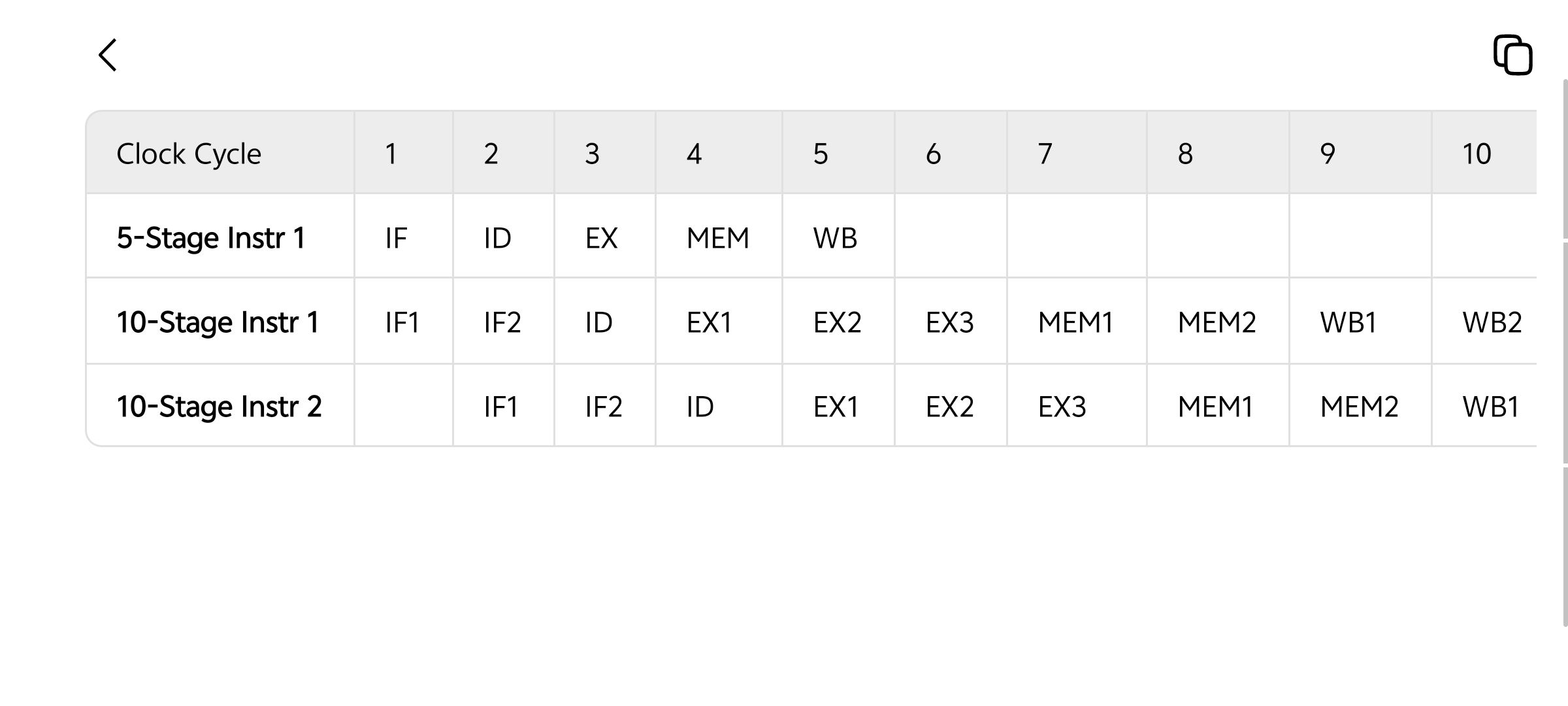

图示：超级流水线（假设为10级） vs 标量流水线（5级）



对比两者的执行过程，超级流水线的阶段划分更细，如将执行（EX）阶段拆分成 EX1, EX2, EX3 等。这使得单个时钟周期更短，主频更高。在同一个时间跨度内，超级流水线完成了更多指令（Inst 1 和 2），但单条指令的延迟也增加了。





关键点：超级流水线的单条指令延迟（从开始到结束的周期数）可能更长（10个周期 vs 5个周期），但因为它主频更高（假设周期时间减半），实际完成一条指令的绝对时间可能更短，并且吞吐率（单位时间内完成的指令数）更高。



四、核心对比总结

特性 标量流水线 超级流水线

核心思想 指令执行分阶段，重叠操作 更深的指令执行分段，更细的粒度

阶段数量 较少（通常4-6级） 较多（通常8级及以上）

设计目标 实现每个周期完成一条指令 提高主频，提升指令吞吐率

主频 相对较低 相对较高

单指令延迟 周期数少，延迟较低 周期数多，延迟较大

冒险惩罚 较小（清空级数少） 较大（分支预测错误代价高）

类比 4人小作坊，每人负责一个大步骤 20人精细生产线，每人只完成一个微操作



五、与现代技术的关系

现代CPU（如Intel Core系列、AMD Ryzen系列、Apple Silicon）的设计是多种技术的复杂结合体，它们通常同时包含：



1. 超级流水线：基础架构，拥有很深的流水线深度（十几到二十级）。

2. 超标量（Superscalar）：这是另一个维度的优化，指每个时钟周期可以同时发射（启动）并执行多条指令（例如4条）。这需要芯片上有多个执行单元（如多个ALU、多个加载存储单元）。

3. 多核（Multi-core）：一个芯片上有多个独立的CPU核心。



所以，一个典型的现代CPU是：多核 + 超标量 + 超级流水线 的混合体。它既能同时执行多个线程（多核），每个核心又能同时处理多条指令（超标量），并且每条指令的处理流程还被拆分得非常细以运行在高频率上（超级流水线）。



六、总结

* 标量流水线是“基础版”流水线。

* 超级流水线是“深度优化版”流水线，通过增加段数来提升主频和吞吐率。

* 超标量是“宽度扩展”，通过增加并行执行路径来同时处理多条指令。
