【路由交换技术】基于eNSP的多子网路由互通实验：从配置到验证的全流程指南

news 2025/9/12 7:19:25

学生可以遵循这篇文章，一步步配置出与图片中完全一样的网络环境。

eNSP网络实验指导：多子网互通路由配置

一、实验目标

掌握eNSP中路由器、交换机、PC的基本连接方法。
理解网关的概念并掌握其配置方法。
掌握路由器接口IP地址的配置，实现不同网段之间的通信。
最终实现所有PC之间的全网互通。

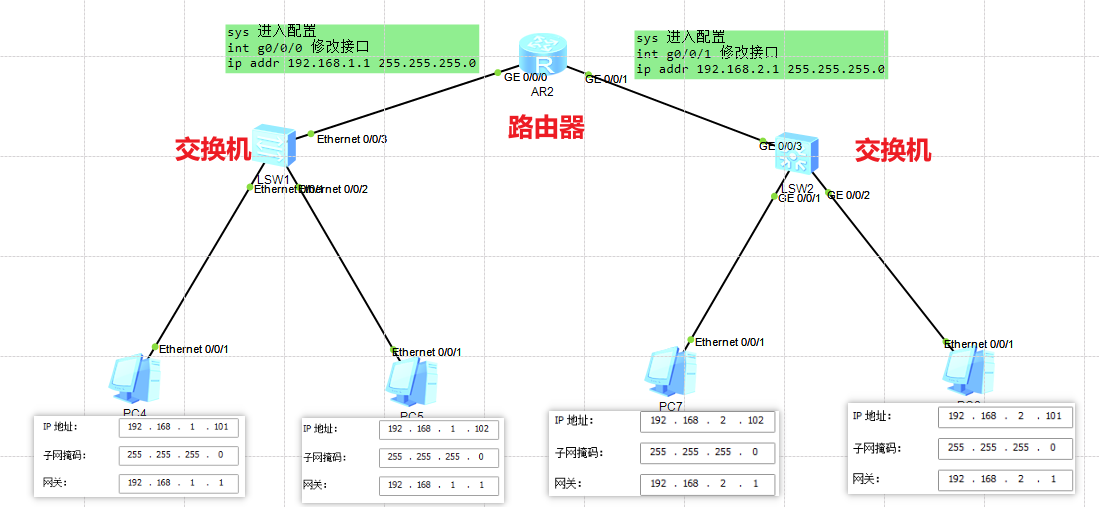

二、实验拓扑与规划

本次实验使用的设备如下：

路由器： AR2220 (1台)
交换机： S5700 (2台，SW1, SW2)
PC： (4台，PC4, PC5, PC6, PC7)

IP地址规划表 (非常重要，请严格按照此规划配置)

设备	接口	IP地址	子网掩码	网关
Router (AR2)	GE 0/0/0	192.168.1.1	255.255.255.0	不适用
	GE 0/0/1	192.168.2.1	255.255.255.0	不适用
PC4	Ethernet 0/0/1	192.168.1.101	255.255.255.0	192.168.1.1
PC5	Ethernet 0/0/1	192.168.1.102	255.255.255.0	192.168.1.1
PC6	Ethernet 0/0/1	192.168.2.101	255.255.255.0	192.168.2.1
PC7	Ethernet 0/0/1	192.168.2.102	255.255.255.0	192.168.2.1

拓扑连接说明：

路由器的 GigabitEthernet 0/0/0 接口连接到 SW1 的任意接口（如 Ethernet 0/0/1）。
路由器的 GigabitEthernet 0/0/1 接口连接到 SW2 的任意接口（如 Ethernet 0/0/1）。
PC4 和 PC5 连接到 SW1 的其他接口。
PC6 和 PC7 连接到 SW2 的其他接口。

三、配置步骤

第1步：搭建拓扑

打开eNSP，从左侧设备区拖放1台AR2220路由器、2台S5700交换机和4台PC。
使用**“Copper” (铜轴线)** 或 “Auto” (自动) 线缆，按照上述“拓扑连接说明”将设备连接起来。
启动所有设备（选中所有设备，点击启动按钮）。

第2步：配置路由器 (AR2)
路由器的配置是本次实验的核心，它需要为两个不同的网络充当网关。

右键点击路由器，选择 “CLI”。
待启动完成后，按回车进入用户视图 <Huawei>。
输入以下命令：

<Huawei> system-view                          # 进入系统视图
[Huawei] sysname AR2                          # (可选)为路由器命名，方便识别[AR2] interface GigabitEthernet 0/0/0         # 进入连接SW1（左侧网络）的接口
[AR2-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0    # 配置IP地址
[AR2-GigabitEthernet0/0/0] undo shutdown      # 开启端口（确保端口处于UP状态）
[AR2-GigabitEthernet0/0/0] quit               # 退出当前接口视图[AR2] interface GigabitEthernet 0/0/1         # 进入连接SW2（右侧网络）的接口
[AR2-GigabitEthernet0/0/1] ip address 192.168.2.1 255.255.255.0    # 配置IP地址
[AR2-GigabitEthernet0/0/1] undo shutdown      # 开启端口
[AR2-GigabitEthernet0/0/1] quit               # 退出当前接口视图

第3步：配置PC
为所有PC配置IP地址、子网掩码和网关。网关必须指向路由器连接相应交换机的那个接口的IP地址。

配置PC4和PC5 (左侧网络192.168.1.0/24)
1. 右键点击PC4 -> “配置”。
2. 在“基础配置”中，选择“手动设置”，填写：
  - IPv4地址： 192.168.1.101 (PC4) / 192.168.1.102 (PC5)
  - 子网掩码： 255.255.255.0
  - 网关： 192.168.1.1 (指向路由器的G0/0/0接口)
3. 点击“应用”。对PC5执行相同操作。
配置PC6和PC7 (右侧网络192.168.2.0/24)
1. 右键点击PC6 -> “配置”。
2. 在“基础配置”中，选择“手动设置”，填写：
  - IPv4地址： 192.168.2.101 (PC6) / 192.168.2.102 (PC7)
  - 子网掩码： 255.255.255.0
  - 网关： 192.168.2.1 (指向路由器的G0/0/1接口)
3. 点击“应用”。对PC7执行相同操作。

第4步：验证配置与测试连通性
配置完成后，必须进行测试以确保网络工作正常。

测试同一网段通信：
- 在PC4的命令行中 ping PC5: ping 192.168.1.102
- 在PC6的命令行中 ping PC7: ping 192.168.2.102
- 结果应为成功。这验证了交换机和本地网络配置正确。
测试不同网段通信（核心测试）：
- 在PC4的命令行中 ping PC6: ping 192.168.2.101
- 在PC5的命令行中 ping PC7: ping 192.168.2.102
- 结果应为成功。这验证了路由器的路由功能（网关）工作正常。数据包从PC4发往其网关(192.168.1.1)，路由器查询路由表后，从另一个接口(192.168.2.1)转发给PC6。
（可选）查看路由器路由表：
在路由器CLI中输入 display ip routing-table，可以看到两条直连路由，分别指向192.168.1.0/24和192.168.2.0/24网络，这就是路由器能够转发数据的依据。
