深度学习基本模块：ConvTranspose1D 一维转置卷积层

ConvTranspose1D 是一种专门用于处理一维数据的转置卷积层。它通过反向卷积操作将低维特征图上采样到高维空间，从而恢复输入数据的空间结构。与一维卷积（Conv1D）不同，ConvTranspose1D 在反向传播过程中用于生成更高分辨率的特征图，适合处理时间序列数据、音频信号等。

本文参考了：https://zhuanlan.zhihu.com/p/679375638

一、ConvTranspose1D介绍

1.1 结构

• 输入层：接收一维输入数据，通常为形状是 (batch_size, in_channels, sequence_length)的张量。
• 转置卷积层：核心计算层，包含out_channels个可学习的卷积核，​​每个卷积核的形状​​为(in_channels, kernel_size)，负责执行上采样操作，将低分辨率特征映射转换为高分辨率特征映射。
  • 权重张量：(in_channels, out_channels, kernel_size)。
  • 偏置项：​​ (out_channels,)
• 激活层：通常使用 ReLU 激活函数，引入非线性。

1.2 参数

• in_channels：输入数据的通道数。对于单通道音频信号，通常设置为1；对于多特征时间序列，可根据特征维度设置。
• out_channels：输出数据的通道数，即转置卷积层中卷积核的数量。这个参数决定了输出特征图的深度。
• kernel_size：卷积核的大小。如果是单个整数，表示使用相同的一维卷积核大小；也可以使用元组指定非对称核大小。
• stride：步幅，卷积核在输入序列上滑动的步长，默认为 1。当 stride=1 时，输出长度略有增加；当 stride>1 时，实现显著上采样效果。
• padding：输入序列的填充数量。填充会影响输出尺寸的计算，但不会改变上采样的基本比例。
• output_padding：门用于微调输出尺寸的额外参数​​。当 stride>1 时，可能需要在输出添加少量填充来精确控制输出长度。

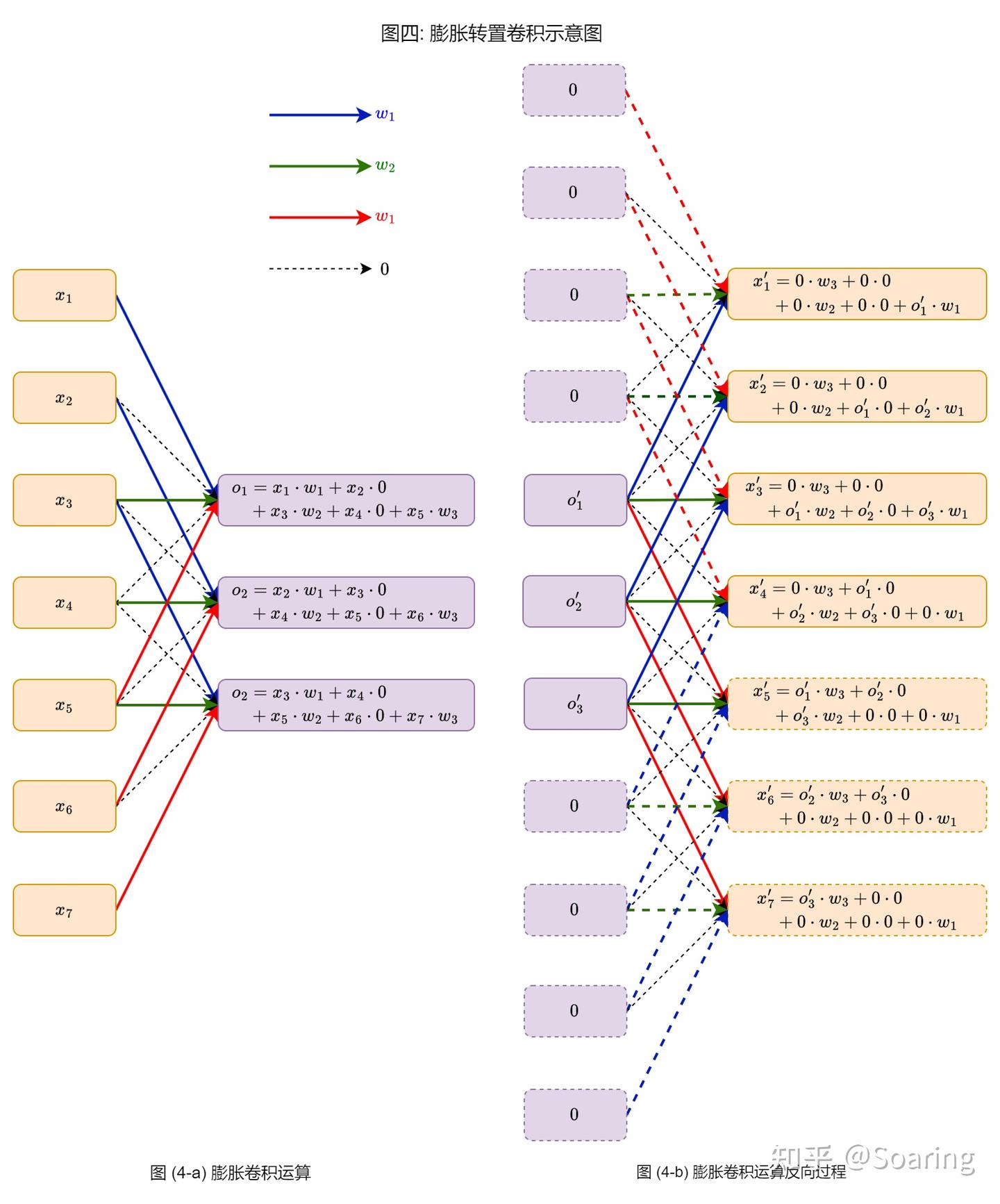

• dilation​​：控制卷积核中元素的间距（空洞卷积）。增大 dilation 值可以增加感受野而不增加参数数量。

假设一个卷积核的原始权重为 [w1, w2, w3]：
dilation=1 (默认) [w1, w2, w3] [●, ●, ●] 3
dilation=2 [w1, 0, w2, 0, w3] [●, _, ●, _, ●] 5
dilation=3 [w1, 0, 0, w2, 0, 0, w3] [●, _, _, ●, _, _, ●] 7_ 表示被跳过的位置（实际计算中不存在的虚拟零值）。
● 表示卷积核的实际权重参数所在的位置。无论 dilation 设置为多少，可学习的权重参数仍然是且仅是 w1, w2, w3 这三个。
Dilation 只是改变了它们作用在输入序列上的相对距离。

1.3 输入输出维度

• 输入数据维度：(batch_size, in_channels, sequence_length)
• 输出数据维度：(batch_size, out_channels, new_sequence_length)

输出尺寸计算：
$$L_{out}=(L_{in}-1)\times s-2\times p+d\times (k-1)+o+1$$

其中：

• $L_{in}$：输入序列长度
• $L_{out}$：输出序列长度
• $s$：步长（stride）
• $p$：填充（padding）
• $d$：扩张率（dilation）（控制卷积核元素间距）
• $k$：卷积核大小（kernel_size）
• $o$：输出填充（output_padding）

1.4 计算过程

ConvTranspose1D（一维转置卷积）的计算过程与常规卷积不同，其核心是通过​​在输入元素间插入零值并执行常规卷积​​来实现上采样。具体计算过程可分为三个关键步骤：

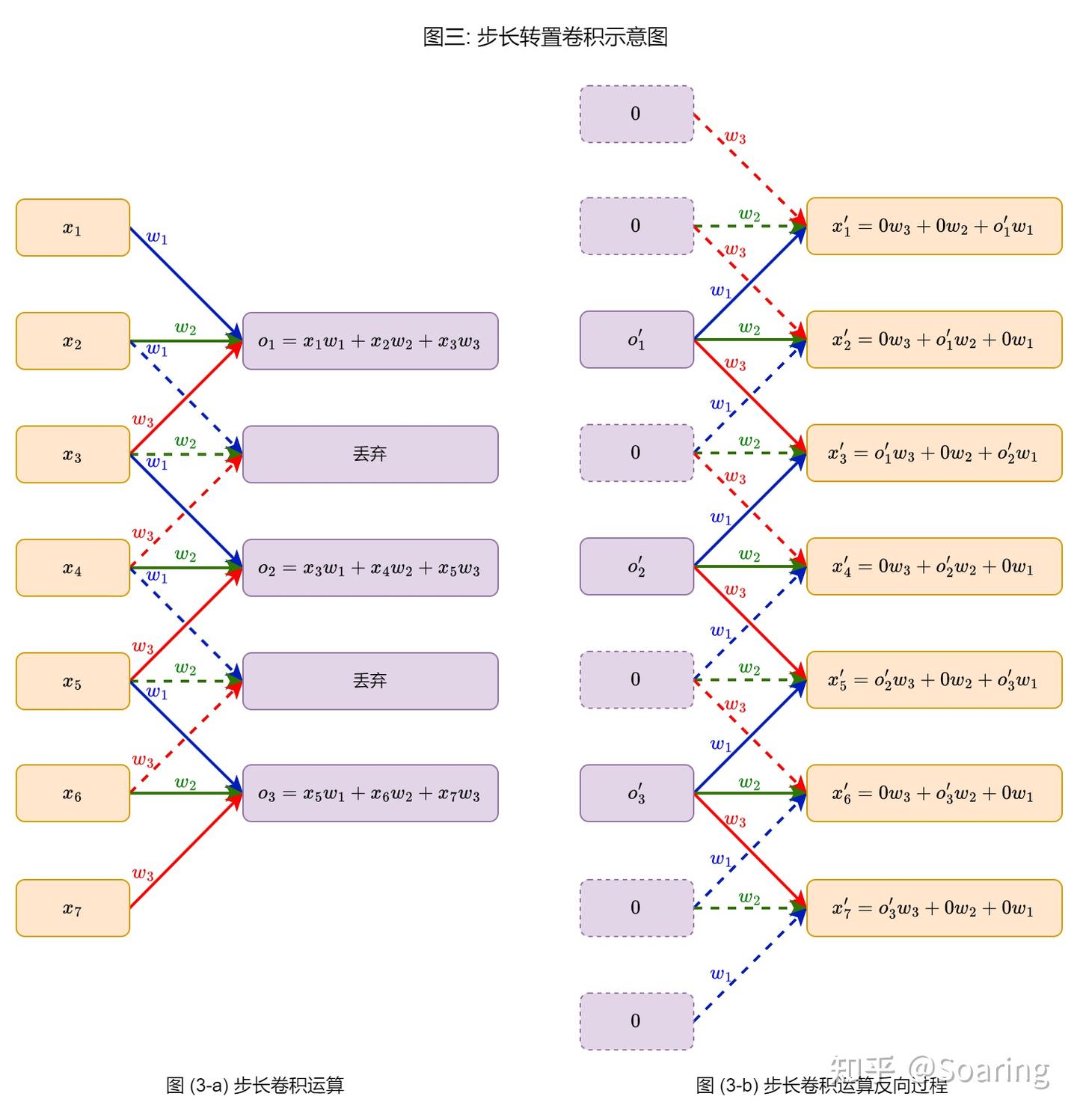

步骤一：输入扩展（Zero Insertion）
在输入序列的元素之间插入 (stride - 1) 个零值，从而扩展输入长度。

原始输入:  [x₁, x₂, x₃]
扩展后:    [x₁, 0, x₂, 0, x₃, 0]

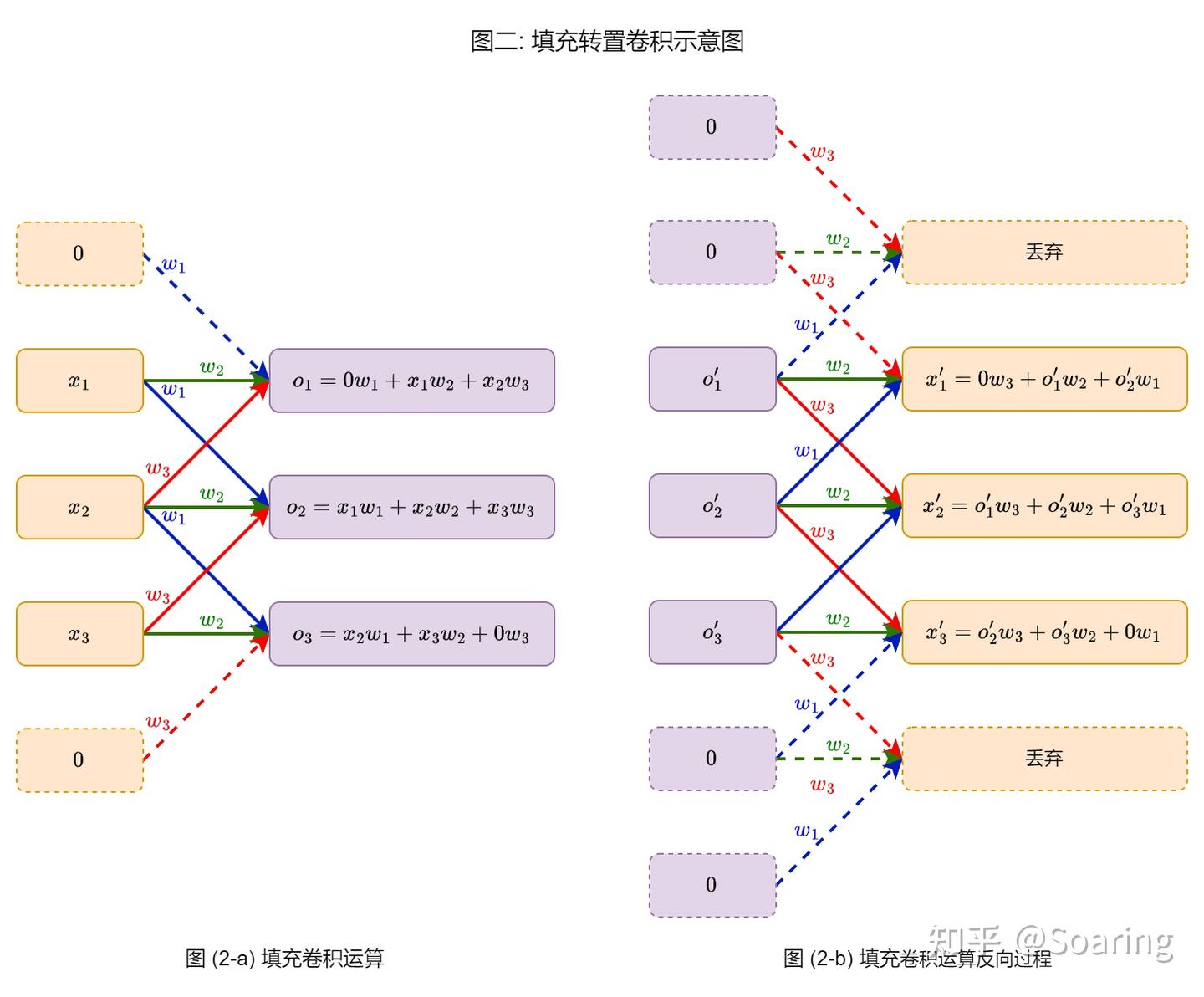

步骤二：边缘填充（Padding Adjustment）
在扩展后的输入序列两侧添加填充，填充量为 (kernel_size - padding - 1)。

示例：kernel_size=3, padding=1 时的边缘填充
扩展后输入:      [x₁, 0, x₂, 0, x₃, 0]
填充后:      [0, x₁, 0, x₂, 0, x₃, 0, 0]

步骤三：执行常规卷积（Convolution Operation）

对经过扩展和填充的输入执行常规卷积操作，使用转置卷积层的权重参数。

单输入通道情况：
$$Y[i]=\sum _{j=0}^{k-1}\tilde{X}[i+j]\cdot W[j]+b$$
其中：

• $Y[i]$：输出特征图在位置 $i$ 的值
• $\tilde{X}$：经过零值插入和填充处理后的输入
• $W$：卷积核权重
• $b$：偏置项
• $k$：卷积核大小

多输入通道情况:
$$Y[c,i]=b[c]+\sum _{d=0}^{C_{in}-1}\sum _{j=0}^{k-1}\tilde{X}[d,i+j]\cdot W[d,c,j]$$
其中：

• $Y[c,i]$：输出特征图在通道 $c$、位置 $i$ 的值
• $b[c]$：通道 $c$ 的偏置项
• $C_{in}$：输入通道数
• $\tilde{X}[d,i+j]$：处理后的输入在通道 d、位置 i+j 的值
• $W[d,c,j]$：权重在输入通道 d、输出通道 c、位置 j 的值

实际计算中还需要考虑步长（stride）和填充（padding）：
$$Y[c,i]=b[c]+\sum _{d=0}^{C_{in}-1}\sum _{j=0}^{k-1}{X}_{padded}[d,i\times s+j]\cdot W[d,c,j]$$
其中：

• $s$：步长（stride）
• $X_{padded}$：经过零值插入和填充处理后的输入

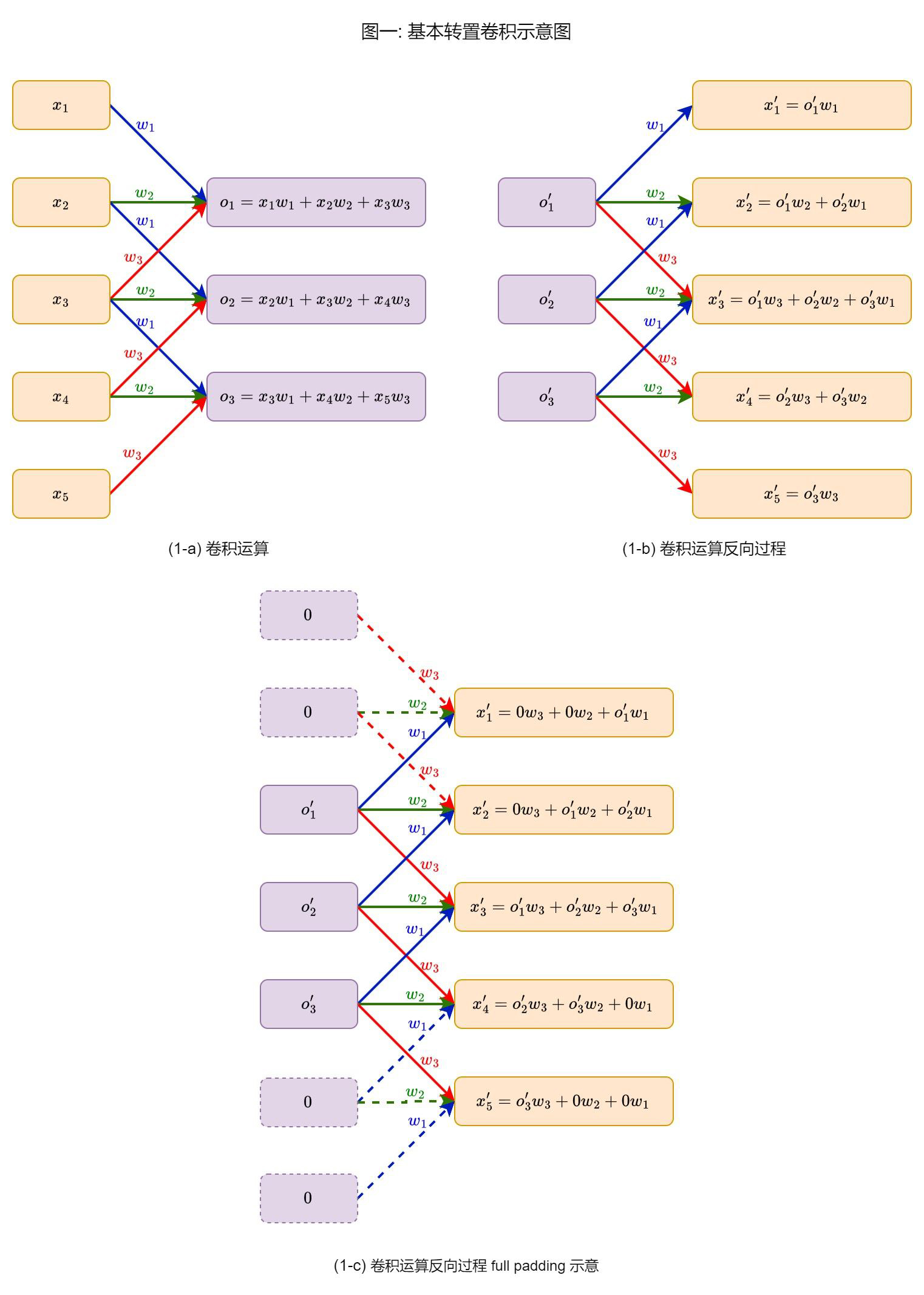

1.5 卷积与转置卷积对比解析​​

ConvTranspose1D 被称为"转置"卷积是因为其计算过程在数学上可以表示为常规卷积的转置操作：

• 常规卷积可以表示为矩阵乘法：$$Y=W\ast X$$
• 转置卷积可以表示为：$$Y=W^T\ast X$$

其中 $W$是卷积操作对应的矩阵表示，$W^T$是其转置矩阵。

二、代码示例

通过两层ConvTranspose1D处理一段音频，打印每层的输出形状、参数形状，并可视化特征图。

import librosa
import matplotlib.pyplot as plt
import torch
import torch.nn as nn# 定义 ConvTranspose1D 模型
class ConvTranspose1DModel(nn.Module):def __init__(self):super(ConvTranspose1DModel, self).__init__()self.deconv1 = nn.ConvTranspose1d(in_channels=1, out_channels=2, kernel_size=3, stride=1, padding=1)self.deconv2 = nn.ConvTranspose1d(in_channels=2, out_channels=3, kernel_size=5, stride=2, padding=2,output_padding=1)def forward(self, x):x = self.deconv1(x)x = self.deconv2(x)return x# 1. 读取音频文件并处理
file_path = 'test.wav'
waveform, sample_rate = librosa.load(file_path, sr=16000, mono=True)# 提取 2-3 秒的数据
start_time = 2  # 开始时间（秒）
end_time = 3  # 结束时间（秒）
start_sample = int(start_time * sample_rate)
end_sample = int(end_time * sample_rate)
audio_segment = waveform[start_sample:end_sample]# 打印原始输入数据的维度
print(f"Original input shape: {audio_segment.shape}")# 将音频信号调整为适合 ConvTranspose1D 的输入形状
# 输入形状为 (batch_size, channels, sequence_length)
audio_segment = audio_segment.reshape(1, 1, -1)  # batch_size=1, channels=1# 转换为 PyTorch 张量
audio_tensor = torch.tensor(audio_segment, dtype=torch.float32)# 创建模型实例
model = ConvTranspose1DModel()# 打印每一层卷积层的权重形状
print(f"ConvTranspose1D Layer 1 weights shape: {model.deconv1.weight.shape}")
print(f"ConvTranspose1D Layer 1 bias shape: {model.deconv1.bias.shape}")
print(f"ConvTranspose1D Layer 2 weights shape: {model.deconv2.weight.shape}")
print(f"ConvTranspose1D Layer 2 bias shape: {model.deconv2.bias.shape}")# 进行前向传播以获取每一层的输出
output1 = model.deconv1(audio_tensor)  # 第一层输出
output2 = model.deconv2(output1)  # 第二层输出# 打印每一层的输出形状
print(f"Input: {audio_tensor.shape}")
print(f"Output shape after ConvTranspose1D Layer 1: {output1.shape}")
print(f"Output shape after ConvTranspose1D Layer 2: {output2.shape}")# 可视化第一层输出的特征图
plt.figure(figsize=(12, 6))
plt.subplot(3, 1, 1)
plt.plot(audio_tensor[0, 0, :].detach().numpy())
plt.title("Original Audio Segment")
plt.xlabel("Samples")
plt.ylabel("Amplitude")for i in range(output1.shape[1]):  # 遍历每个特征图plt.subplot(output1.shape[1] + 1, 1, i + 2)  # 1个原始信号 + output1.shape[1]个特征图plt.plot(output1[0, i, :].detach().numpy())plt.title(f"Output after ConvTranspose1D Layer 1 - Feature Map {i + 1}")plt.xlabel("Samples")plt.ylabel("Amplitude")plt.tight_layout()# 可视化第二层输出的特征图
plt.figure(figsize=(12, 6))
for i in range(output2.shape[1]):  # 遍历每个特征图plt.subplot(output2.shape[1], 1, i + 1)  # 5个子图plt.plot(output2[0, i, :].detach().numpy())plt.title(f"Output after ConvTranspose1D Layer 2 - Feature Map {i + 1}")plt.xlabel("Samples")plt.ylabel("Amplitude")plt.tight_layout()
plt.show()

Original input shape: (16000,)
ConvTranspose1D Layer 1 weights shape: torch.Size([1, 2, 3])
ConvTranspose1D Layer 1 bias shape: torch.Size([2])
ConvTranspose1D Layer 2 weights shape: torch.Size([2, 3, 5])
ConvTranspose1D Layer 2 bias shape: torch.Size([3])
Input: torch.Size([1, 1, 16000])

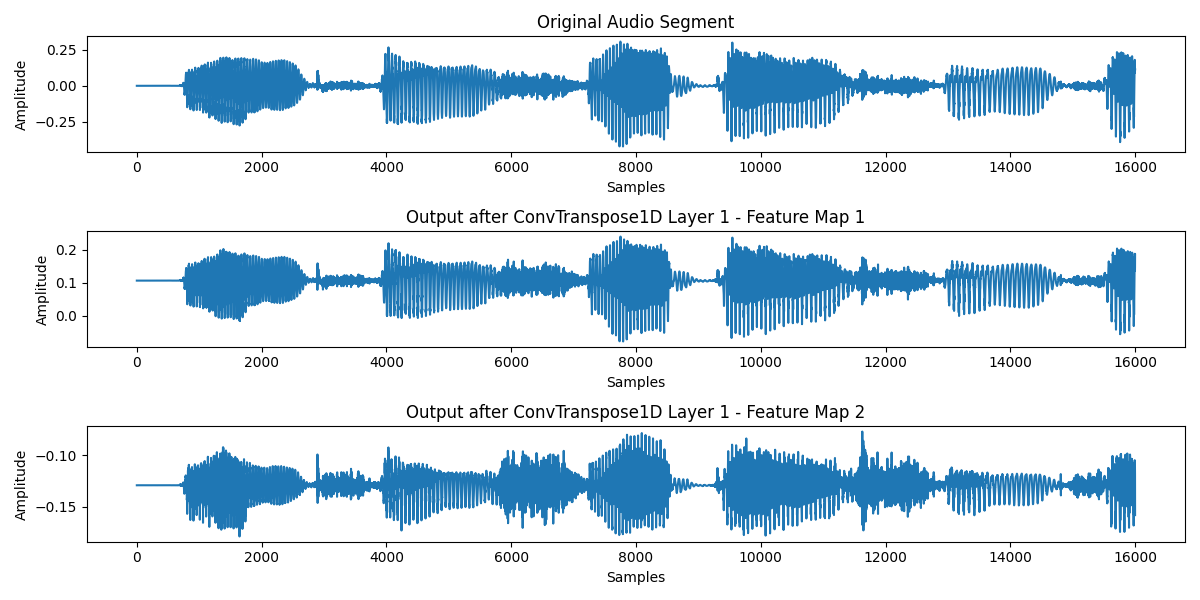

Output shape after ConvTranspose1D Layer 1: torch.Size([1, 2, 16000])

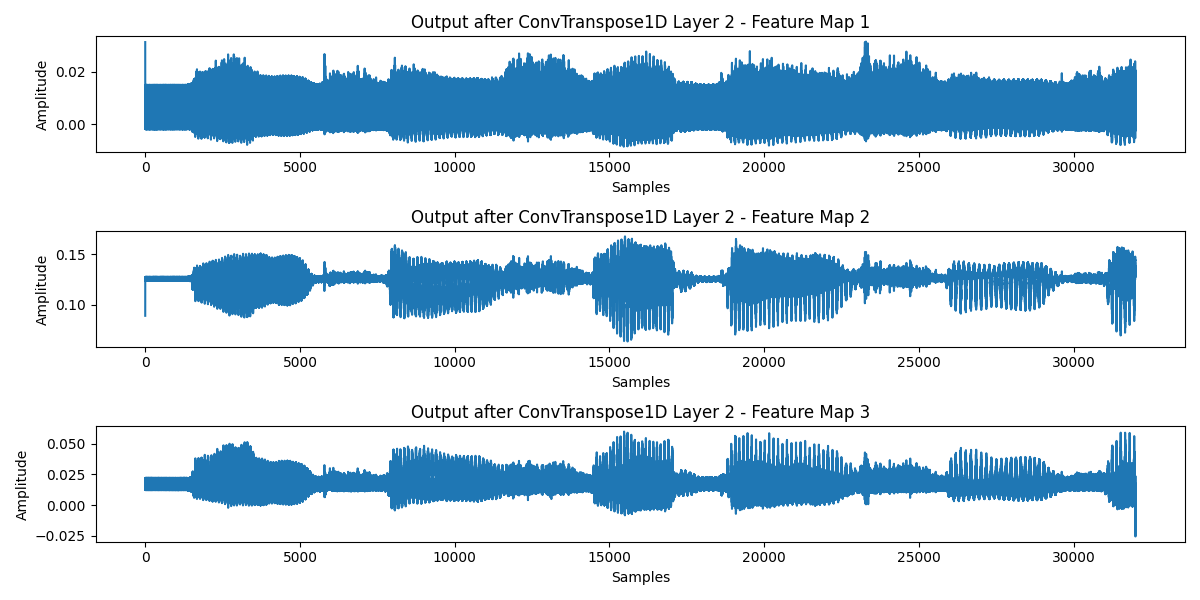

Output shape after ConvTranspose1D Layer 2: torch.Size([1, 3, 32000])
