【系统架构设计（25）】Web应用服务器与现代架构



一、本文知识覆盖范围

本文涵盖Web应用服务器与现代架构的完整技术体系：

知识模块	具体内容	学习重点
Web服务器基础	Apache、Nginx、IIS等服务器特点和选择	理解Web服务器与应用服务器区别，掌握选型原则
应用服务器技术	Tomcat、JBoss、WebLogic等企业级服务器	掌握Java EE应用部署和性能调优
现代认证技术	JWT原理、结构、应用场景和最佳实践	学会无状态认证设计和安全实现
响应式Web设计	多终端适配、移动优先设计理念	掌握现代前端开发和用户体验优化
中台架构模式	业务中台、数据中台、技术中台设计	理解企业级架构设计和能力复用
高可用架构	负载均衡、缓存、数据库集群设计	学会构建高性能、高可用的Web系统

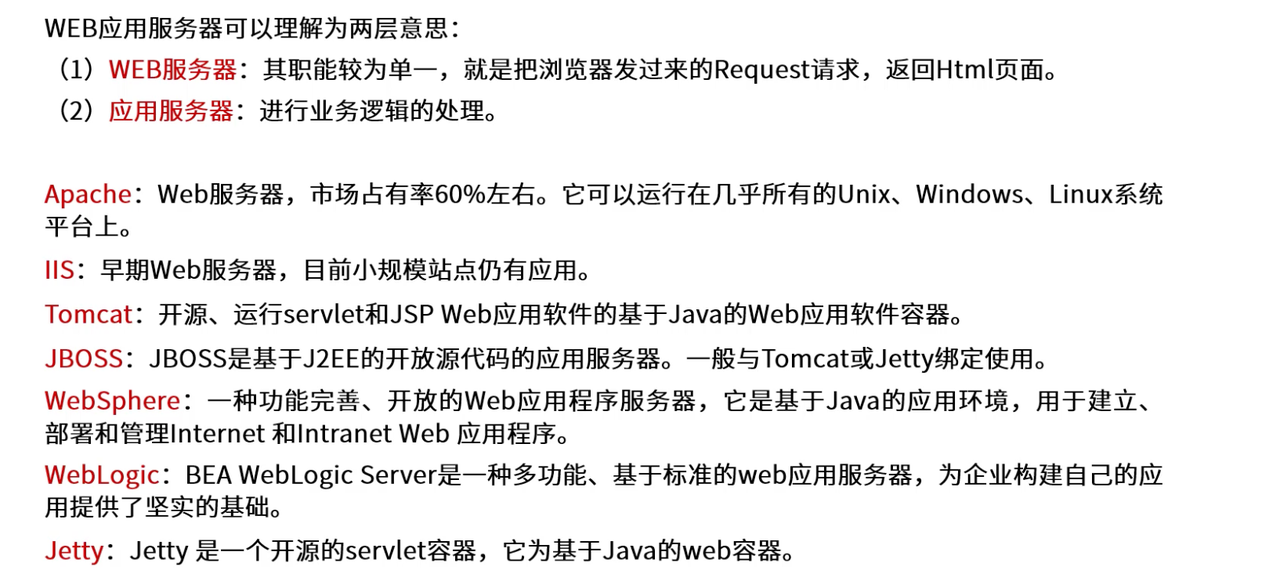

二、Web服务器与应用服务器

1、Web服务器核心概念与职责分工

Web服务器的本质定位：Web服务器专注于HTTP协议处理和静态资源服务，是Web应用系统的前端入口，承担着用户请求的第一道处理环节。

为什么需要区分Web服务器和应用服务器？

随着Web应用复杂度的不断提升，单一服务器难以同时高效处理静态资源服务和复杂业务逻辑。这种分离带来了显著的架构优势：

• 性能专业化：Web服务器专门优化HTTP处理和静态文件服务，应用服务器专注业务逻辑执行
• 扩展灵活性：可以根据不同的负载特点独立扩展Web服务器或应用服务器
• 故障隔离：Web层故障不影响业务逻辑处理，应用层故障不影响静态资源访问
• 技术选型自由：可以为不同层次选择最适合的技术方案

Web服务器与应用服务器深度对比：

对比维度	Web服务器	应用服务器	实际业务影响
核心职责	HTTP请求处理 静态资源服务 反向代理转发	业务逻辑执行 数据库交互 事务处理	Web服务器处理页面展示 应用服务器处理业务计算
处理内容	HTML、CSS、JS、图片 视频、文档等静态文件	用户认证、订单处理 数据分析、报表生成	静态内容秒级响应 业务逻辑复杂计算
并发能力	万级到十万级并发	百级到千级并发	支持大量用户同时访问 保证业务处理质量
资源消耗	CPU和网络IO密集	CPU和内存密集	网络带宽是关键瓶颈 内存和计算是核心资源
扩展方式	水平扩展，负载均衡	集群部署，业务拆分	通过增加服务器提升性能 通过服务化提升复杂度处理

2、主流Web服务器技术深度分析

Apache HTTP Server - 功能丰富的传统王者

Apache作为最早的商业级Web服务器，在企业环境中仍然占据重要地位：

核心优势分析：

• 模块化架构：超过100个官方模块，支持SSL、压缩、缓存、认证等功能
• 跨平台兼容：支持Linux、Windows、Unix等主流操作系统
• 配置灵活性：通过.htaccess文件支持目录级别的配置
• 企业级支持：成熟的商业支持体系和丰富的第三方集成

适用场景：

• 传统企业Web应用，需要丰富的模块功能
• 内容管理系统，需要灵活的URL重写和目录控制
• 开发测试环境，需要快速配置和调试

Nginx - 高性能的现代选择

Nginx通过事件驱动架构，在高并发场景下表现卓越：

技术优势深度解析：

• 事件驱动模型：使用epoll/kqueue等高效I/O复用技术，单进程处理数千并发连接
• 内存占用极低：相同并发下内存使用量仅为Apache的1/10
• 反向代理能力：内置负载均衡、健康检查、故障转移功能
• 配置简洁高效：配置文件结构清晰，重载配置无需重启

性能对比数据：

性能指标	Apache	Nginx	性能提升
并发连接数	1000-5000	10000-50000	10倍提升
内存使用	100MB-1GB	10MB-100MB	90%节省
静态文件QPS	5000-10000	20000-50000	4倍提升
配置复杂度	复杂模块配置	简洁配置语法	维护效率提升3倍

IIS - Windows生态的最佳选择

IIS在Windows Server环境中提供了完整的Web服务解决方案：

企业级特性：

• Windows集成：与Active Directory、Windows认证无缝集成
• ASP.NET支持：原生支持.NET Framework和.NET Core应用
• 管理界面：图形化管理界面，降低运维复杂度
• 企业功能：内置应用程序池隔离、请求过滤、URL重写等功能

3、应用服务器技术栈深度解析

Java应用服务器生态全景

Java应用服务器承载着企业级应用的核心业务逻辑，不同产品有着明确的定位差异：

Tomcat - 轻量级的开发首选

技术特点深度分析：

• 纯Servlet容器：专注于Servlet和JSP规范实现，不包含EJB等重量级功能
• 嵌入式友好：可以作为嵌入式服务器集成到应用中，支持Spring Boot等微服务框架
• 开发调试便利：启动速度快，内存占用小，适合开发测试环境

适用场景判断：

• 中小型Web应用，业务逻辑相对简单
• 微服务架构中的单个服务容器
• 开发测试环境，需要快速部署和调试

JBoss/WildFly - 开源的企业级选择

企业级功能全面性：

• 完整Java EE支持：支持EJB、JMS、JTA、JPA等全套企业级规范
• 集群能力：内置集群支持，支持会话复制和负载均衡
• 管理控制台：Web界面管理，支持热部署和运行时配置

WebLogic - Oracle的商业旗舰

商业级功能优势：

• 高可用架构：支持集群、故障转移、负载均衡等企业级功能
• 管理工具完善：图形化管理控制台，支持监控、调优、部署等全生命周期管理
• Oracle生态集成：与Oracle数据库、中间件产品深度集成

WebSphere - IBM的企业级解决方案

企业级特性：

• 高可靠性：经过大型企业验证的稳定性和可靠性
• 安全性强：内置企业级安全功能，支持复杂的权限管理
• IBM生态：与IBM其他企业软件产品无缝集成

应用服务器选型决策矩阵：

选择因素	Tomcat	JBoss	WebLogic	WebSphere	推荐场景
项目规模	小到中型	中到大型	大型	超大型	根据业务复杂度选择
技术要求	Servlet/JSP	Java EE全栈	Java EE + 商业功能	企业级全套解决方案	评估技术栈需求
成本预算	免费开源	免费开源	商业授权	商业授权	考虑总体拥有成本
团队技能	简单易学	中等复杂	需要专业技能	需要专家级技能	匹配团队能力
支持需求	社区支持	社区+商业支持	Oracle商业支持	IBM企业级支持	评估支持服务需求



三、JWT现代认证技术

1、JWT技术产生的背景与必要性

传统Session认证的局限性

在分布式和微服务架构兴起之前，基于Session的认证机制是Web应用的主流选择。然而，随着应用架构的演进，Session认证暴露出越来越多的问题：

Session认证面临的核心挑战：

• 扩展性瓶颈：Session数据存储在服务器端，集群环境需要Session共享或粘性会话
• 跨域限制：Cookie受同源策略限制，难以支持跨域和移动端应用
• 存储压力：大量用户Session数据占用服务器内存和存储资源
• 微服务困难：服务间调用需要传递和验证Session信息，增加系统复杂度

JWT诞生的技术驱动力：

• 无状态架构需求：云原生和微服务架构要求无状态的服务设计
• 移动互联网兴起：移动应用需要更灵活的认证机制
• API经济发展：RESTful API需要标准化的认证和授权方案
• 分布式系统普及：分布式环境需要自包含的认证令牌

2、JWT核心原理与技术架构

JWT的设计哲学

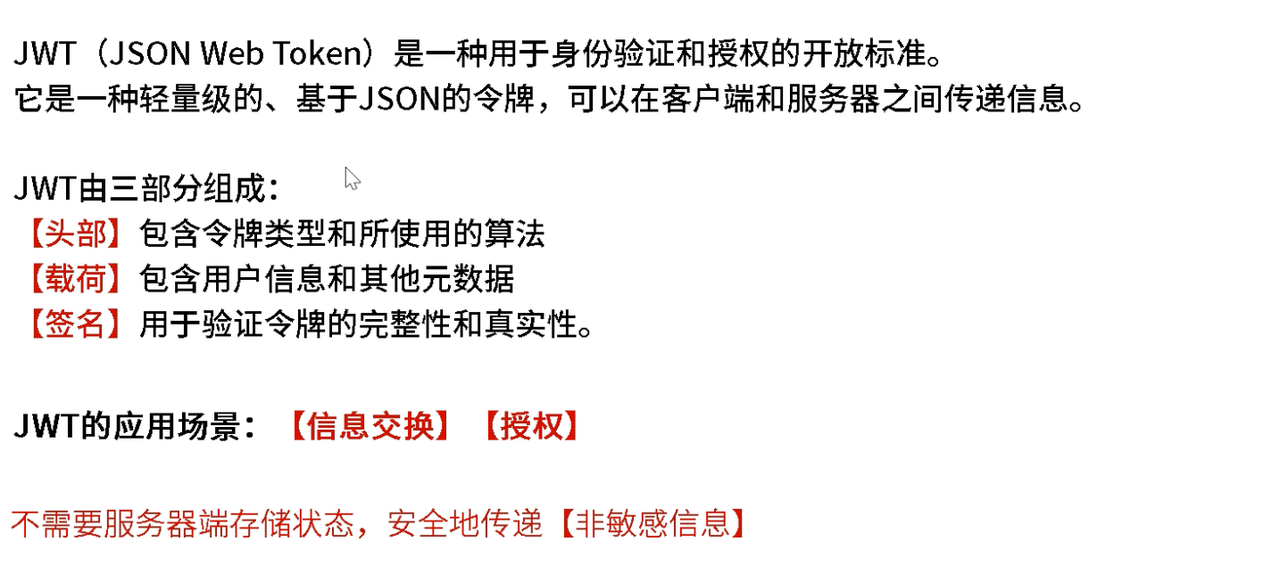

JWT（JSON Web Token）采用自包含和数字签名的设计理念，将认证信息编码在令牌中，通过数字签名保证数据完整性和真实性。

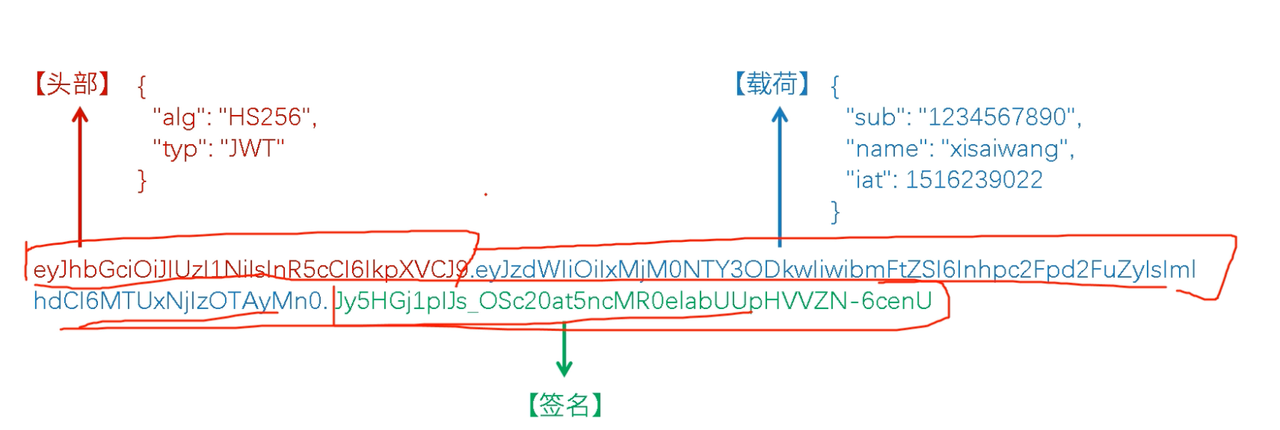

JWT三部分结构深度解析：

JWT组成部分	技术作用	数据内容示例	安全考虑
Header头部	声明令牌类型和签名算法	{"alg": "HS256", "typ": "JWT"}	算法选择影响安全强度
Payload载荷	携带用户信息和元数据	{"sub": "user123", "name": "张三", "exp": 1640995200}	敏感信息不应放入Payload
Signature签名	验证数据完整性和真实性	基于Header和Payload的哈希值	密钥管理是安全关键

JWT标准声明字段详解：

标准字段	英文全称	业务含义	实际应用
iss	Issuer	令牌签发者	用于多系统环境中标识令牌来源
sub	Subject	令牌主题	通常存储用户ID或用户名
aud	Audience	令牌受众	标识令牌的使用范围和目标系统
exp	Expiration Time	过期时间戳	控制令牌生命周期，防止长期有效
nbf	Not Before	生效时间戳	控制令牌何时开始生效
iat	Issued At	签发时间戳	记录令牌创建时间，用于审计
jti	JWT ID	令牌唯一标识	支持令牌撤销和重放攻击防护

3、JWT与传统认证方式的深度对比

认证机制全面对比分析：

对比维度	传统Session	JWT Token	实际业务影响	选择建议
数据存储	服务器端存储Session	客户端存储Token	JWT减少服务器存储压力50%	高并发场景优选JWT
网络传输	Cookie自动携带	HTTP Header手动携带	JWT支持跨域和移动端	移动应用必选JWT
扩展性	需要Session共享机制	天然支持分布式	JWT更适合微服务架构	分布式系统优选JWT
安全控制	服务器主动控制失效	客户端控制，难以撤销	Session安全控制更强	高安全要求考虑Session
性能开销	每次请求查询Session	本地验证签名	JWT减少数据库查询90%	高性能场景优选JWT
实现复杂度	相对简单	需要考虑密钥管理	JWT实现复杂度较高	团队技术能力要匹配



四、响应式Web设计

1、响应式设计的技术驱动因素

移动互联网时代的设备多样化挑战

响应式Web设计的兴起源于移动设备的爆发式增长和屏幕尺寸的极度碎片化：

设备生态复杂性分析：

• 屏幕尺寸范围：从智能手表的1.5英寸到大屏显示器的32英寸
• 分辨率差异：从320x240到4K（3840x2160）的巨大跨度
• 交互方式变化：触摸、鼠标、键盘、语音等多种交互模式
• 网络环境差异：从2G移动网络到千兆光纤的网速差异

传统固定布局的技术债务：

• 维护成本高：需要为不同设备维护多套代码和设计
• 用户体验差：固定宽度在小屏设备上显示异常
• 开发效率低：重复开发相似功能，资源浪费严重
• SEO问题：多个版本的网站可能导致搜索引擎优化困难

2、响应式设计核心技术深度解析

流式布局的技术实现原理

流式布局通过相对单位替代固定像素，实现页面宽度的自适应：

相对单位技术对比：

单位类型	计算基准	适用场景	响应式效果
百分比（%）	相对于父元素	容器宽度自适应	宽度随屏幕变化
视窗单位（vw/vh）	相对于视窗大小	全屏布局设计	直接响应屏幕尺寸
字体单位（em/rem）	相对于字体大小	文字排版设计	保持文字比例关系
弹性单位（fr）	CSS Grid中的比例	网格布局分配	灵活的空间分配

媒体查询的断点设计策略

媒体查询是响应式设计的核心技术，通过CSS条件判断应用不同样式：

科学的断点设计原则：

设备分类	屏幕宽度范围	设计考虑	用户行为特点
手机端	320px - 575px	单列布局，大按钮，易点击	单手操作，快速浏览
平板端	576px - 768px	双列布局，适中字体	双手操作，深度阅读
小桌面	769px - 992px	多列布局，标准字体	鼠标操作，工作场景
大桌面	993px以上	多列布局，充分利用空间	专业工作，多任务处理

3、响应式性能优化策略

移动端性能优化的关键技术：

优化技术	实现方式	性能提升	用户体验改善
图片响应式	srcset属性，不同分辨率提供不同图片	减少50%流量消耗	加载速度提升3倍
懒加载	Intersection Observer API	减少初始加载时间60%	首屏展示速度提升
关键CSS内联	首屏CSS内联，非关键CSS异步加载	减少渲染阻塞	页面可见时间提前1秒
字体优化	font-display: swap	避免文字闪烁	文字立即可见



五、中台架构设计理念

1、中台架构产生的企业级背景

大型企业面临的架构挑战

中台架构的兴起源于大型企业在数字化转型过程中遇到的系统性挑战：

传统IT架构的核心痛点：

• 烟囱式系统：各业务线独立建设系统，形成信息孤岛
• 重复建设严重：相似功能在不同系统中重复开发，资源浪费巨大
• 数据不一致：同一业务数据在不同系统中存在差异，影响决策质量
• 响应速度慢：新业务上线需要从零开始建设，周期长达数月甚至数年

数字化转型的新要求：

• 业务敏捷性：市场变化要求企业快速响应，快速试错
• 数据驱动决策：需要统一的数据视图支撑业务决策
• 技术标准化：降低技术复杂度，提升运维效率
• 能力复用：将成熟的业务能力快速复制到新场景

2、中台架构的核心价值主张

"大中台，小前台"的架构哲学

中台架构通过能力沉淀和服务复用，实现企业级的架构优化：

中台架构三大核心类型深度解析：

中台类型	核心价值	技术实现	业务效果	建设难度
业务中台	沉淀通用业务能力 支撑前台快速创新	微服务架构 API网关 服务治理平台	新业务上线时间从3-6个月缩短到2-4周	高（需要深度业务理解）

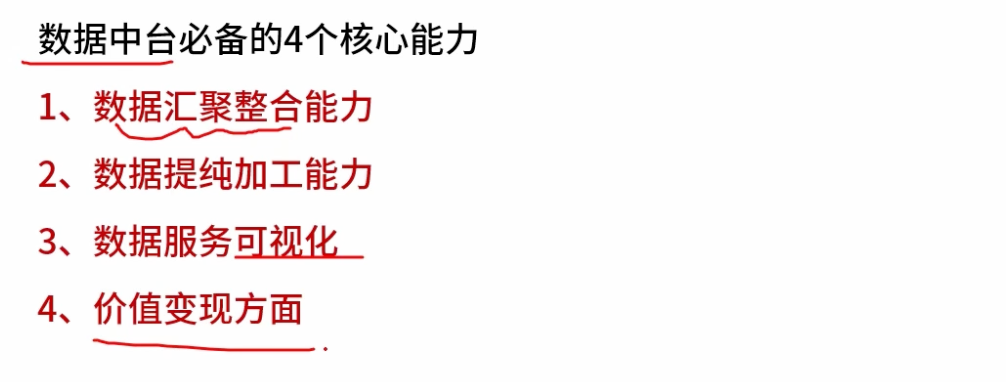

数据中台	统一数据标准 提供数据服务能力	数据湖 实时计算 机器学习平台	数据一致性提升90% 决策响应速度提升5倍	很高（需要数据治理）
技术中台	提供基础技术组件 统一技术标准	容器平台 CI/CD流水线 监控运维体系	应用上线时间缩短80% 运维效率提升10倍	中等（相对标准化）

3、阿里巴巴中台架构实践深度剖析

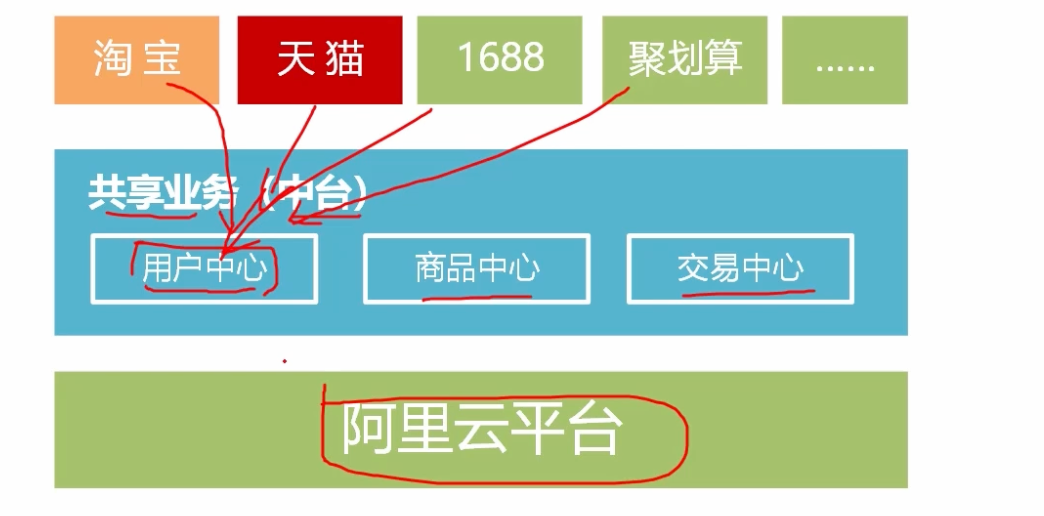

阿里中台演进历程与经验总结

阿里巴巴的中台架构经历了从业务驱动到技术沉淀的完整演进过程：

阿里中台架构核心组件分析：

中台组件	服务能力	支撑业务范围	技术复杂度	业务价值
用户中心	统一用户身份管理 权限控制 用户画像	淘宝、天猫、支付宝 钉钉、高德等全生态	高（需要处理亿级用户）	用户体验一致性 数据资产统一
商品中心	商品信息管理 分类体系 搜索推荐	电商平台商品展示 供应链管理	中（业务逻辑相对清晰）	商品数据标准化 运营效率提升
交易中心	订单处理 支付流程 风险控制	各平台交易流程 金融服务	很高（涉及资金安全）	交易流程标准化 风险统一管控
营销中心	促销活动 优惠券 会员体系	双11、618等大促 日常营销活动	高（规则引擎复杂）	营销效果提升 活动快速上线

中台架构与传统架构的效果对比：

效果维度	传统烟囱架构	中台架构	改善幅度	关键成功因素
业务上线速度	3-6个月	2-4周	提升10倍	能力复用，标准化流程
开发成本	重复开发，成本高	能力复用，成本低	节省60%	合理的能力抽象和封装
数据一致性	数据孤岛，一致性差	统一数据中台	提升90%	数据标准化和治理
运维复杂度	系统分散，运维复杂	统一平台，标准化	降低70%	技术标准化和自动化
创新速度	从零开始，速度慢	基于中台，快速创新	提升5倍	稳定的基础能力支撑

4、中台架构建设的关键成功因素

中台建设的核心挑战与解决方案：

挑战类型	具体问题	解决方案	实施要点
业务抽象难度	不同业务场景差异大 难以找到共性	领域驱动设计 业务能力建模	深入业务理解 多轮迭代优化
技术复杂度	分布式系统复杂 性能和一致性挑战	微服务架构 分布式事务管理	渐进式架构演进 技术团队能力建设
组织协调	跨部门协作困难 利益冲突	中台组织建设 激励机制调整	高层支持 组织变革管理
投入产出平衡	前期投入大 收益不明显	分阶段建设 价值快速验证	从小场景开始 逐步扩大范围



六、高可用架构设计

1、高可用架构的业务驱动力

数字化时代对系统可用性的极致要求

在数字经济时代，系统停机的业务损失呈指数级增长：

系统故障的业务影响分析：

• 直接经济损失：电商平台每分钟停机损失可达百万级
• 用户流失风险：系统不稳定导致用户转向竞争对手
• 品牌声誉损害：频繁故障影响企业品牌形象和客户信任
• 合规风险：金融、医疗等行业有严格的可用性要求

高可用性指标与业务价值：

可用性等级	年停机时间	业务场景	技术投入	典型应用
99%	87.6小时	内部系统	低	企业内网应用
99.9%	8.76小时	一般互联网服务	中等	企业官网、CRM
99.99%	52.6分钟	核心业务系统	高	电商平台、支付系统
99.999%	5.26分钟	关键基础设施	很高	银行核心系统

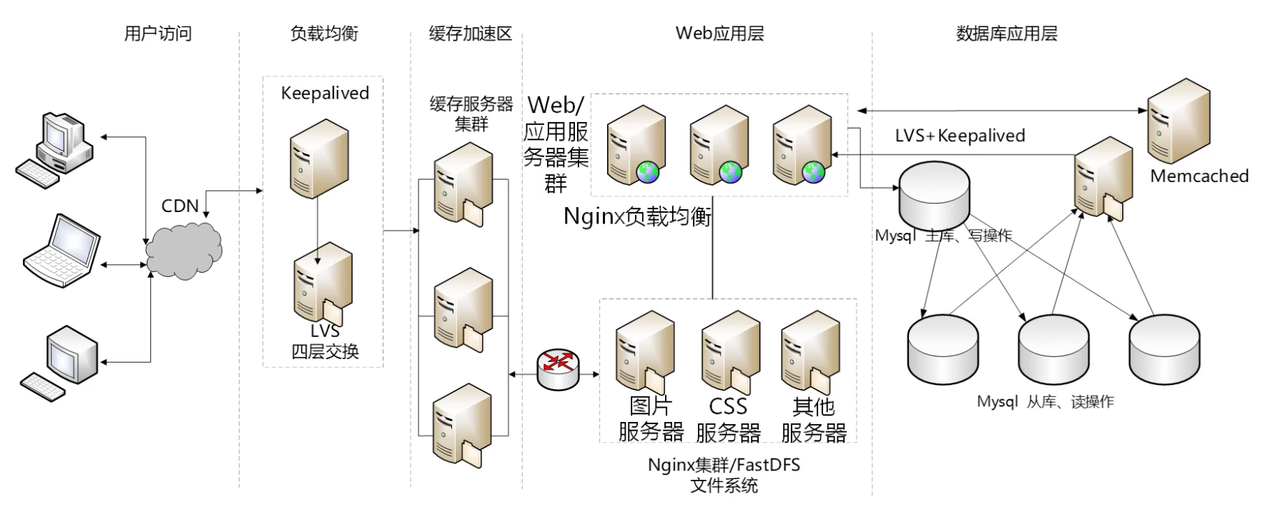

2、多层负载均衡架构设计

负载均衡的层次化部署策略

高可用架构通过多层负载均衡实现流量分发和故障隔离：

负载均衡技术栈深度对比：

负载均衡层次	技术方案	处理能力	主要功能	故障影响范围
DNS负载均衡	智能DNS、GeoDNS	无限制	地理位置路由 跨地域容灾	区域级故障切换
四层负载均衡	LVS、F5、云LB	千万级PPS	TCP/UDP流量分发 会话保持	数据中心级容错
七层负载均衡	Nginx、HAProxy	十万级QPS	HTTP路由 内容缓存 SSL终结	应用级故障隔离

负载均衡算法的场景化应用：

算法类型	适用场景	技术特点	业务效果
轮询算法	服务器性能相同 请求处理时间相近	实现简单 分布均匀	负载分布最均匀
加权轮询	服务器性能差异 需要按能力分配	考虑服务器能力 灵活配置	资源利用率最高
最少连接	长连接应用 连接时间差异大	动态负载感知 实时调整	响应时间最优
IP哈希	需要会话保持 有状态应用	会话粘性 用户固定路由	用户体验一致性

3、缓存与数据库集群的高可用设计

数据层高可用架构的核心组件

数据是企业的核心资产，数据层的高可用设计至关重要：

多级缓存架构设计：

缓存层次	技术选型	存储容量	访问延迟	主要用途
L1 - 应用缓存	Caffeine、Ehcache	MB级	纳秒级	热点数据本地存储
L2 - 分布式缓存	Redis Cluster	GB级	毫秒级	会话数据、用户状态
L3 - 内容缓存	CDN、Varnish	TB级	10-100ms	静态资源、页面片段

MySQL高可用架构演进：

架构模式	可用性	数据一致性	扩展能力	适用场景
主从复制	99.9%	最终一致	读扩展	读多写少场景
主主复制	99.95%	强一致（配置复杂）	读写扩展	双活数据中心
MGR集群	99.99%	强一致	自动故障转移	金融级应用
分库分表	99.99%	分片一致	水平扩展	海量数据场景

4、故障检测与自动恢复机制

智能化运维的核心技术

现代高可用架构需要具备自动检测故障和快速恢复的能力：

健康检查策略设计：

检查类型	检查内容	检查频率	故障判定标准	自动化处理
基础检查	进程存活、端口监听	每10秒	连续3次失败	自动重启服务
功能检查	接口响应、数据库连接	每30秒	响应时间>5秒或错误率>5%	流量摘除
业务检查	核心业务流程验证	每分钟	业务成功率<95%	告警通知
性能检查	CPU、内存、磁盘使用率	每分钟	资源使用率>90%	自动扩容

故障恢复时间目标（RTO）与恢复点目标（RPO）：

业务等级	RTO目标	RPO目标	技术方案	成本投入
核心业务	<1分钟	<5分钟	双活架构、实时同步	很高
重要业务	<5分钟	<30分钟	主备架构、准实时同步	高
一般业务	<30分钟	<4小时	备份恢复、定时同步	中等
辅助业务	<2小时	<24小时	冷备份、人工恢复	低



七、实际应用指导

1、技术选型决策框架

基于业务特征的技术选型矩阵

不同的业务场景和发展阶段需要不同的技术选择策略：

企业发展阶段与技术选型匹配：

企业阶段	用户规模	技术重点	推荐架构	投入重点
初创期	<1万	快速验证、低成本	单体架构 + 云服务	业务开发，技术选型保守
成长期	1-10万	性能优化、稳定性	垂直架构 + 缓存优化	性能调优，运维体系建设
扩张期	10-100万	高可用、可扩展	分布式架构 + 微服务	架构升级，团队扩建
成熟期	>100万	效率提升、成本控制	中台架构 + 云原生	平台化建设，智能运维

业务特征与技术方案匹配指南：

业务特征	技术挑战	解决方案	关键技术	成功案例
高并发读取	数据库查询压力大	多级缓存 + 读写分离	Redis集群、CDN	新浪微博、今日头条
高并发写入	数据库写入瓶颈	分库分表 + 异步处理	分片策略、消息队列	淘宝订单、微信朋友圈
实时性要求	数据处理延迟敏感	流式计算 + 内存数据库	Kafka、Redis	金融交易、游戏排行榜
数据一致性	分布式事务复杂	最终一致性 + 补偿机制	Saga模式、TCC	银行转账、电商下单
全球化服务	跨地域访问延迟	CDN + 多地部署	全球CDN、边缘计算	Netflix、Spotify

2、架构演进路径规划

渐进式架构升级策略

架构演进需要在业务连续性和技术先进性之间找到平衡：

架构演进的风险控制策略：

演进阶段	主要风险	控制措施	回滚方案	验证标准
缓存引入	数据一致性问题	灰度发布、双写验证	关闭缓存，直接读DB	缓存命中率>80%，数据一致性>99.9%
服务拆分	分布式复杂性增加	服务边界清晰、监控完善	服务合并，单体回滚	服务调用成功率>99.5%
数据库拆分	跨库事务处理	最终一致性设计	数据合并，单库运行	数据一致性检查通过
微服务改造	运维复杂度提升	自动化部署、服务治理	单体架构临时恢复	系统可用性不降低

3、团队能力建设路径

技术团队成长与架构复杂度匹配：

团队规模	技术能力要求	架构复杂度	培训重点	外部支持
5人以下	全栈开发能力	简单架构	基础技术、最佳实践	技术咨询、代码审查
5-15人	专业分工初步形成	中等复杂度	架构设计、性能优化	架构培训、专家指导
15-30人	前后端、运维分工	分布式架构	微服务、中间件	技术专家、最佳实践
30人以上	平台化团队建设	复杂分布式系统	平台建设、技术管理	技术合作、开源贡献

4、性能优化最佳实践

Web应用性能优化的系统性方法：

优化层次	优化技术	性能提升	实施难度	投入产出比
前端优化	资源压缩、懒加载、CDN	页面加载速度提升3-5倍	低	很高
网络优化	HTTP/2、域名预解析	网络传输效率提升50%	中	高
应用优化	代码优化、JVM调优	应用响应时间提升2-3倍	中	高
数据库优化	索引优化、查询优化	数据库性能提升5-10倍	高	很高
架构优化	缓存、分布式、异步	系统整体性能提升10倍以上	很高	中

5、安全防护体系建设

Web应用安全的多层防护策略：

安全层次	威胁类型	防护措施	技术实现	防护效果
网络层	DDoS攻击、网络入侵	防火墙、入侵检测	WAF、IDS/IPS	阻断90%以上网络攻击
应用层	SQL注入、XSS攻击	输入验证、输出编码	参数化查询、CSP	防止95%以上应用攻击
认证层	身份伪造、权限提升	强认证、权限控制	JWT、RBAC	身份安全可控
数据层	数据泄露、篡改	加密存储、访问审计	TDE、数据脱敏	数据资产安全
