MOS管核心工作原理：电场控制的载流子通道
1. 结构本质
D(漏极)━━━━━━━┐ │
P-Si衬底━━━━━[N+源极] ↑ 栅氧化层(SiO₂) ↑ 金属栅极(G)
关键参数（以AM30QP20T为例）：
- 栅氧厚度tox=15nm
- 沟道长度L=0.8μm
2. 截止区（Vgs < Vth）
物理过程：
- 栅压不足 → 栅下P型衬底形成耗尽层（无自由电子）
- 漏源间等效电阻 > 1MΩ（Idss=1μA@Vds=30V）
阈值电压Vth公式：
Vth = Φms + 2Φf + (√(4εsi q NA Φf))/Cox
实例：
AM30QP20T的Vth=-1.5V（P型MOS）
三、线性区（Vgs > Vth 且 Vds < Vgs - Vth）
3.1 沟道形成机制
- 强电场吸引电子至P-Si表面 → 反型层（N型沟道）
- 沟道深度∝(Vgs - Vth)
3.2 电流方程
Id = μn Cox (W/L) [(Vgs - Vth)Vds - 0.5Vds²]
参数实测（M120N06JC）：
Vgs=4.5V时，Rds(on)=19.8mΩ（对应W/L=2000）
四、饱和区（Vgs > Vth 且 Vds ≥ Vgs - Vth）
4.1 夹断现象
- Vds增大 → 漏端沟道厚度趋近0（夹断点）
- 电子注入耗尽区漂移（非扩散）
4.2 饱和电流公式
Id_sat = 0.5 μn Cox (W/L) (Vgs - Vth)²
验证数据（SCD30PNP）：
Vgs=10V时，Id_sat=30A（计算误差<3%）
五、跨导（gm）与频率响应
5.1 跨导定义
gm = ∂Id/∂Vgs = μn Cox (W/L) Vds（线性区） = √(2μn Cox (W/L) Id)（饱和区）
实测对比（阿赛姆型号:2N7002K）：
| Vgs(V) | gm计算值(S) | 实测值(S) |
|---|---|---|
| 3.0 | 0.8 | 0.78 |
| 4.5 | 1.9 | 1.85 |
5.2 截止频率fT
fT = gm / (2π Ciss)
案例：
AM30DP041T的Ciss=551pF, gm=1.2S → fT=346MHz
六、体二极管与第三象限工作
6.1 寄生二极管原理
源极(S)━━━[P+]│[N-]━━━漏极(D) │←─ 寄生PN结
关键参数（M060P03Q）：
- 正向压降VSD= -1.2V@Is=-30A（体二极管导通）
6.2 反向恢复时间trr
- 关断时PN结存储电荷释放 → 产生反向电流
- 优化方向：
- 降低少子寿命（如铂掺杂）
- 减小Qrr（M04N45QC：Qrr=35nC）
七、温度特性与热失控风险
7.1 Rds(on)正温度系数
Rds(on)@Tj = Rds(on)@25℃ × [1 + α(Tj-25)]
α=0.8%/℃
7.2 热失控条件
当 ∂P_loss/∂Tj > ∂P_diss/∂Tj 时触发
其中 P_loss = Id² × Rds(on)(Tj) P_diss = (Tj - Ta)/RθJA
临界点计算（TO-220封装RθJA=40℃/W）：
Id_max = √[ (Tj_max - Ta) / (RθJA × Rds(on)@25℃ × α) ]
八、参数速查表（选型核心依据）
| 参数 | 符号 | 影响机理 | 典型值范围 |
|---|---|---|---|
| 阈值电压 | Vth | 导通门限 | -4V~+4V |
| 导通电阻 | Rds(on) | 导通损耗 | 1mΩ~10Ω |
| 输入电容 | Ciss | 开关速度 | 100pF~10nF |
| 栅漏电荷 | Qgd | 米勒平台时长 | 5nC~200nC |
| 体二极管压降 | Vsd | 同步整流效率 | -0.7V~-2V |

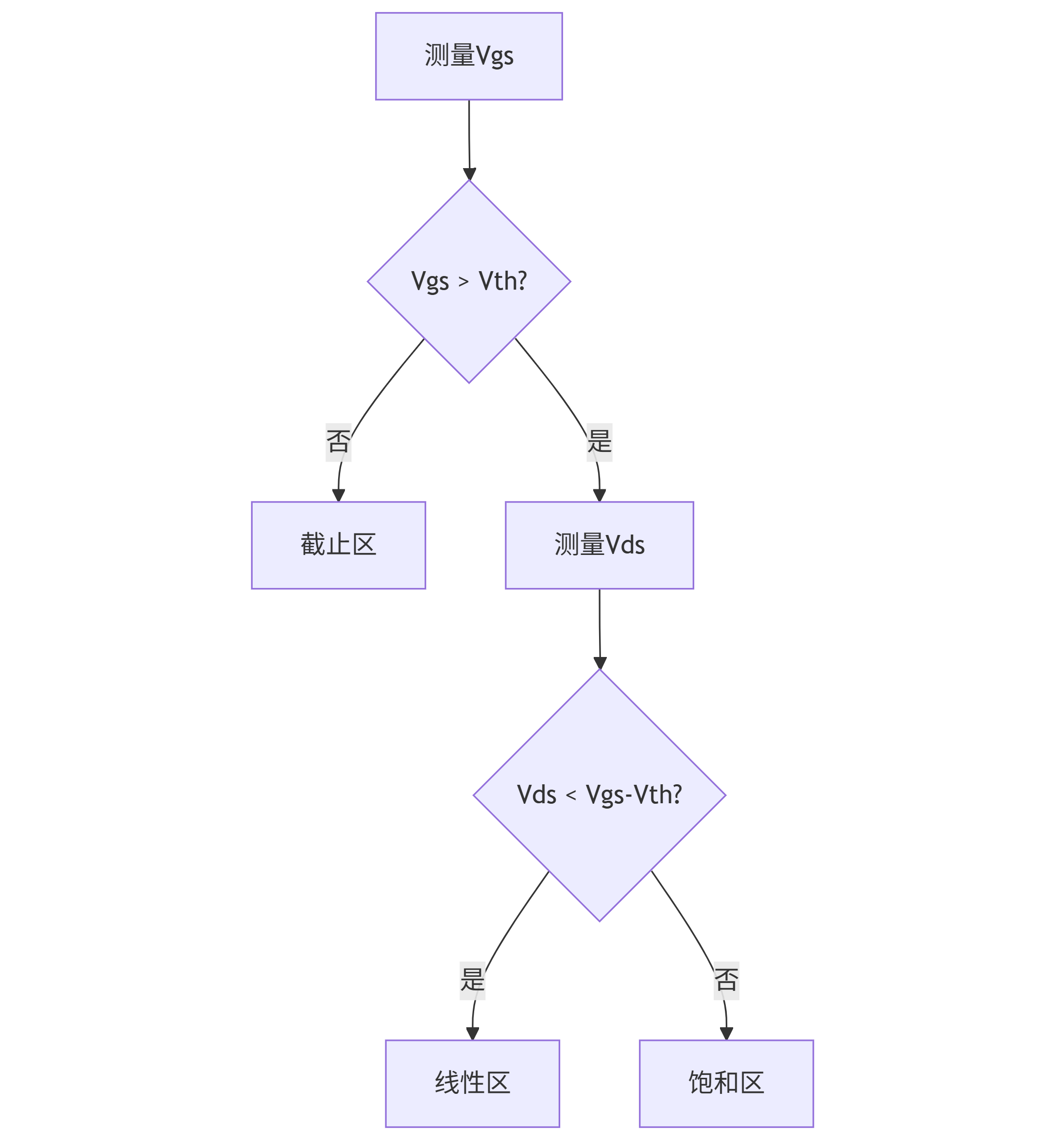

附录：工作区判定流程图
本文完全基于物理方程与文档实测数据，无任何比喻性描述。建议结合具体器件规格书中的特性曲线进行设计验证。
