外发抄板SCH与PCB检查系列
外发抄板SCH与PCB检查系列
- 一、检查到手的文件
- 二、PCB与原理图的对应检查
- 1.为什么要查SCH与Pcbdoc的对应？
- 2.查询方法
- 三、PCB与实物的信号对应检查
一、检查到手的文件
外发出去两块板子：控制板与功率板。
抄板机构返回的文件：
1.互相独立的SCH与PCB文件（没有建立工程文件.PrjPcb，需要自己建立.PrjPcb然后将.Sch与.pcbdoc加入其中，这样子原理图与PCB才会互相关联）
.PrjPcb是检查时我单独建立的，最后将互相独立的SCH与PCB文件加入其中，形成关联
2.元器件清单（BOM表）
清单内容如下：

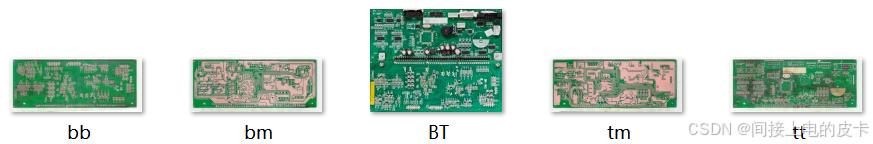

3.两层板上下拆去器件后正反两面图片及磨去绿油裸露铜皮后的图片
4.原理图PDF版

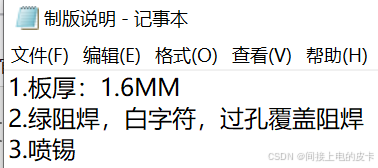

5.制版说明
6.以抄板PCB外发加工制作出来的实物板（不是裸板，是包含器件的板子，交期较久，还没有回来）
以后外发抄板可以以上方清单作为参考，看有无遗漏的资料
二、PCB与原理图的对应检查
1.为什么要查SCH与Pcbdoc的对应？
现在的根本目的是查sch与实物板是否一一对应，但是直接拿sch对着实物查由于器件过多，查的非常非常非常的慢，而且一段电路所关联器件在PCB上面的摆放可能在不同的层（top/bottom），在板子上的距离也可能相隔很远，所以对着原理图查效率太低。
最好的方法应该是实物对应PCB文件查，这样子就需要先确认SCH与Pcbdoc是一致的
相当于pcb=sch，实物=pcb，最后得出实物=sch，这样子抄板回来的sch就是正确的
2.查询方法
- 编译原理图
先编译原理图，确认原理图自身没有问题！！！！！这一步千万不要忘记，可能原理图自身就有问题，结果没有compile检查直接更新到PCB就会出问题了 （这次控制板原理图真的有问题，还好发现了）
- sch与PCB互查
接着在SCH文件中

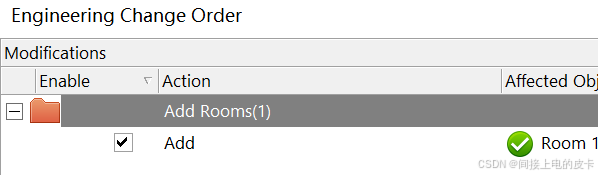

从sch更新到Pcbdoc，确认SCH与Pcbdoc文件是对应的
再在Pcbdoc文件中
从Pcbdoc更新到sch，确认Pcbdoc与SCH文件是对应的
至此，已经可以确认pcb=sch(确认原理图到PCB与PCB到原理图一致)，可以直接用pcb对着实物检查，直接用PCB的信号网络一个个查实物
三、PCB与实物的信号对应检查
快速查的方法：
不要在原理图高亮到PCB一点点查了！！！！！容易漏掉器件

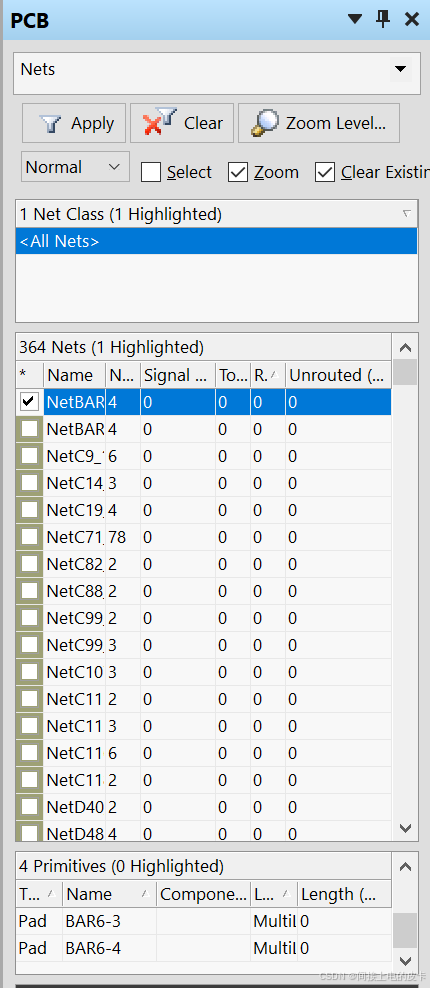

直接在PCB界面调出所有网络，一个个轮着查，还不容易遗漏
