ZYNQ PS 端 UART 接收数据数据帧（初学者友好版）

news 2025/9/10 12:02:13

参考资料：

作为电子工程师初学者，在接触 ZYNQ 这类嵌入式平台时，“串口接收不定长数据” 是非常实用但容易卡壳的知识点 —— 固定长度接收在实际项目中灵活性太差，而不定长接收需要理解中断、FIFO 等核心概念。本文基于 CSDN 博客与正点原子嵌入式培训班教学内容，用通俗语言拆解原理、修正代码细节、补充流程图 / 结构示意图，并清晰描述网页中的关键图片，帮你彻底搞懂这个功能。

要理解 UART 接收数据帧，首先需要明确两个核心概念：

UART：通用异步收发传输器（Universal Asynchronous Receiver/Transmitter），是嵌入式系统中最常用的串行通信接口（无需时钟线，靠 “波特率” 同步）；
数据帧：UART 通信中 “一次完整数据传输的最小单位”，就像快递包裹的 “包装盒 + 填充物 + 物品”，规定了数据的封装格式，确保发送端和接收端能统一解读。

一、UART 数据帧的基本结构（核心！）

UART 数据帧是 “低电平起始、高电平结束” 的异步结构，没有固定长度，但包含 5 个关键部分，从接收端的角度看，帧结构依次为：
空闲位 → 起始位 → 数据位 → 校验位（可选） → 停止位

下面逐个拆解每个部分的作用、位数和特点，初学者可结合下表理解：

帧组成部分	位数	电平 / 规则	核心作用	初学者注意点
空闲位	任意（可无）	高电平（逻辑 1）	表示 “当前无数据传输”，是帧的 “前置状态”	接收端默认先处于空闲位，等待起始位触发接收
起始位	1 位	低电平（逻辑 0）	告诉接收端：“接下来要传数据了，准备同步”	必须有！是帧的 “启动信号”，触发接收流程
数据位	5~9 位（常用 8 位）	逻辑 0/1（如 8 位对应 1 个字节）	实际要传输的 “有效数据”（如 ASCII 码、传感器值）	最核心的部分，位数需收发端一致（如都设 8 位）
校验位	0 位（无）或 1 位	奇校验 / 偶校验 / 强制 0 / 强制 1	检测数据传输是否出错（简单差错控制）	可选功能，若启用，收发端校验规则必须一致
停止位	1/1.5/2 位（常用 1 位）	高电平（逻辑 1）	告诉接收端：“这一帧数据结束了”	必须有！是帧的 “收尾信号”，确保帧边界清晰

关键部分的通俗解释（举例子）

以 “常用配置”（8 位数据位 + 1 位奇校验 + 1 位停止位） 为例，传输一个字节 0x55（二进制 01010101），数据帧的实际波形如下：
高电平（空闲）→ 低电平（起始位）→ 0 1 0 1 0 1 0 1（8位数据）→ 0（奇校验位）→ 高电平（停止位）

校验位计算：奇校验要求 “数据位 + 校验位” 的总 1 的个数为奇数。
数据位 01010101 有 4 个 1（偶数），所以校验位设为 0，确保总 1 的个数为 5（奇数）。
停止位：1 位高电平，接收端看到高电平后，就知道这一帧结束，准备接收下一帧（或回到空闲状态）。

二、UART 接收数据帧的完整过程（从硬件到软件）

接收端（如单片机的 UART 模块）如何 “识别并解析” 这个数据帧？整个过程可分为 4 个关键步骤，初学者可结合流程图理解：

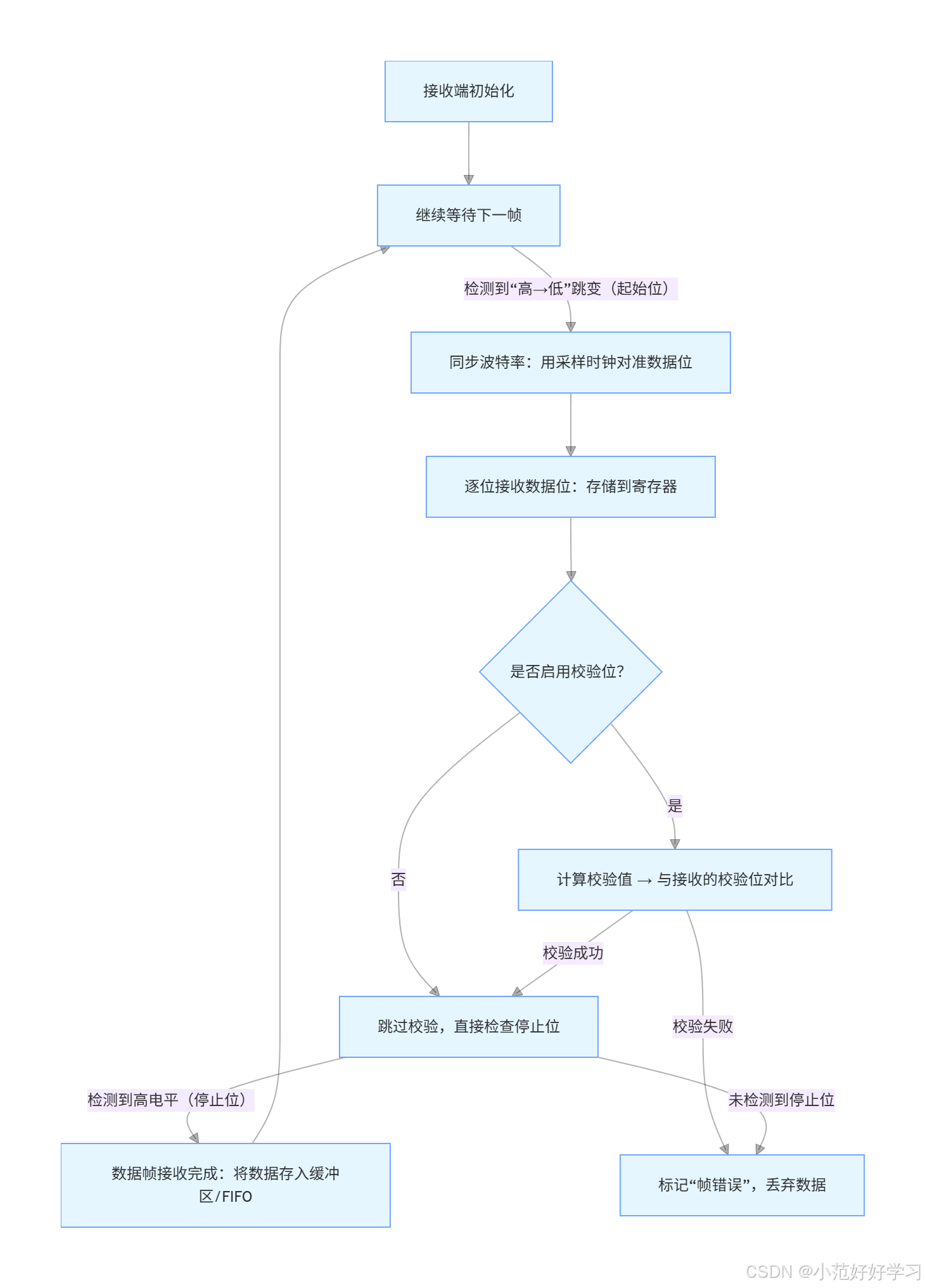

流程图：UART 接收数据帧的核心流程

检测到“高→低”跳变（起始位）

是

否

校验成功

校验失败

检测到高电平（停止位）

未检测到停止位

接收端初始化

继续等待下一帧

同步波特率：用采样时钟对准数据位

逐位接收数据位：存储到寄存器

是否启用校验位？

计算校验值 → 与接收的校验位对比

跳过校验，直接检查停止位

标记“帧错误”，丢弃数据

数据帧接收完成：将数据存入缓冲区/FIFO

检测到“高→低”跳变（起始位）

是

否

校验成功

校验失败

检测到高电平（停止位）

未检测到停止位

接收端初始化

继续等待下一帧

同步波特率：用采样时钟对准数据位

逐位接收数据位：存储到寄存器

是否启用校验位？

计算校验值 → 与接收的校验位对比

跳过校验，直接检查停止位

标记“帧错误”，丢弃数据

数据帧接收完成：将数据存入缓冲区/FIFO

豆包

你的 AI 助手，助力每日工作学习

步骤详解（结合硬件逻辑，初学者易懂）

1. 接收端初始化：做好 “接收准备”

在开始接收前，必须先配置 UART 模块的核心参数（收发端参数必须完全一致，否则会乱码）：

波特率：如 9600bps（每秒传输 9600 位）、115200bps（常用高速率）；
数据位：如 8 位（对应 1 个字节，最常用）；
校验位：如 “无校验”“奇校验”；
停止位：如 1 位（最常用）。

例：STM32 单片机初始化 UART 时，会配置 USART_InitTypeDef 结构体，指定上述参数。

2. 等待起始位：“抓帧的启动信号”

UART 接收端默认处于 空闲状态（Rx 引脚为高电平），此时硬件会持续监测 Rx 引脚的电平变化：

当检测到 “高电平 → 低电平” 的跳变 时，就判断 “起始位来了”，立即触发接收流程；
为什么是 “高→低”？因为空闲位是高，起始位是低，这种跳变是唯一的 “启动标识”，避免误触发。

3. 同步波特率：“对准数据位的采样时机”

UART 是 “异步” 通信（没有时钟线），收发端靠 “波特率” 同步 —— 接收端会生成一个 “采样时钟”（通常是波特率的 16 倍，如 9600bps 对应 153600Hz 采样时钟）。

采样的核心逻辑：

检测到起始位后，先等待 8 个采样时钟周期（到达起始位的 “中间位置”），确认这不是干扰（避免毛刺误判）；
之后，每等待 16 个采样时钟周期（正好对应 1 位数据的时间），就在 “数据位的中间位置” 采样一次（中间位置电平最稳定，误差最小）；
例如：8 位数据位，就采样 8 次，依次得到每一位的逻辑值（0 或 1），存入 UART 接收寄存器。

4. 校验与停止位确认：“确保数据没传错”

校验位检查（若启用）：
接收端会根据预设的校验规则（如奇校验），计算接收的 “数据位” 中 1 的个数，再与 “接收的校验位” 对比：
- 若一致 → 校验成功，数据可信；
- 若不一致 → 标记 “校验错误”，丢弃该帧数据（避免错误数据被后续程序使用）。
停止位确认：
校验通过后，接收端继续等待采样时钟，检测是否出现 “高电平”（停止位）：
- 若检测到高电平 → 确认 “这一帧结束”，接收完成；
- 若未检测到高电平 → 标记 “帧错误”（可能是波特率不匹配或干扰导致），丢弃数据。

5. 数据输出：“交给软件处理”

当一帧数据接收完成且无错误时，UART 硬件会将 “接收寄存器中的数据”（如 8 位数据）存入 接收缓冲区 或 FIFO（之前讨论过 FIFO，用于解决 “CPU 处理速度跟不上数据接收速度” 的问题），同时触发一个 “接收完成中断”，通知 CPU：“有新数据了，快来读！”

三、初学者常见问题与注意事项

为什么波特率必须一致？
波特率决定了 “每一位数据的传输时间”（如 9600bps 对应每 bit 约 104μs）。若收发端波特率偏差超过 5%，接收端的采样时钟会严重偏离数据位中间位置，导致采样错误（比如把 0 读成 1）。
“不定长数据” 怎么接收？
UART 帧本身是 “定长”（如 10 位：1 起始 + 8 数据 + 1 停止），但实际应用中常传输 “不定长数据”（如传感器一次传 3 字节，一次传 5 字节）。
解决方法：在 “数据位” 中封装 “帧头 + 长度 + 数据 + 帧尾”（如帧头 0xAA，长度字节表示后续数据长度，帧尾 0x55），接收端先找帧头，再按长度接收数据，最后验证帧尾。
常见错误：帧错误、校验错误、溢出错误
- 帧错误：未检测到停止位（原因：波特率不匹配、干扰）；
- 校验错误：校验位不匹配（原因：数据传输中被干扰）；
- 溢出错误：接收缓冲区 / FIFO 满了，但新数据还在来（原因：CPU 处理太慢，没及时读缓冲区）。

四、总结

UART 接收数据帧的本质是：接收端通过 “电平变化” 识别帧边界（起始位→停止位），通过 “波特率同步” 准确采样数据位，通过 “校验” 确保数据可靠，最终将有效数据交给 CPU 处理。

对初学者来说，重点记住两点：

先掌握 帧结构的 5 个部分（尤其是起始位、数据位、停止位的作用）；
理解 “采样时钟对准数据位中间” 是 UART 异步通信可靠的关键。

后续可结合具体芯片（如 STM32、51 单片机）的 UART 接收代码，对照上述流程分析，就能把理论和实际代码对应起来，理解更深刻。

一、前言：为什么要学 “不定长数据接收”？

之前的 ZYNQ 串口教程多是 “固定长度接收”（比如每次只收 10 个字节），但实际项目中（比如串口传传感器数据、上位机指令），数据长度是不固定的 —— 可能这次传 3 个字节的指令，下次传 20 个字节的采集数据。
如果还用固定长度接收，要么丢数据，要么多收 “无效字节”，完全没法用。所以必须掌握 “不定长接收”，而 ZYNQ PS 端的 UART 通过两种中断配合，就能完美实现这个需求。

二、ZYNQ PS UART 基础认知（先搞懂硬件逻辑）

在写代码前，必须先明白 ZYNQ PS 端串口的 “硬件家底”，不然代码就是 “空中楼阁”。

1. ZYNQ PS UART 的核心硬件结构

博客里提到了一张 “UART 硬件框图”，这里简化成初学者能懂的结构示意图，关键模块一个都不少：

关键模块解释（必看！）

FIFO（先进先出缓存）：串口收发都有一个 64 字节的 FIFO，作用是 “缓冲数据”—— 比如接收数据时，硬件先把数据存到 RxFIFO，不用 CPU “实时盯着”，等 FIFO 里数据够多了再通知 CPU 读取，大大减少 CPU 的工作量（这是串口高效工作的核心）。
APB 总线：PS 内核（CPU/DMA）和 UART 控制器之间的 “数据公路”，CPU 读 RxFIFO、写 TxFIFO 都要通过它。
GIC（全局中断控制器）：ZYNQ 里所有外设的中断都要先经过 GIC，再传给 CPU—— 相当于 “中断管家”，负责管理哪个中断优先、什么时候通知 CPU。
波特率发生器：由 UART 参考时钟分频得到，决定串口的 “数据传输速度”（比如 115200bps，就是每秒传 115200 个比特）。

2. 两个核心中断：不定长接收的 “关键钥匙”

博客里强调：必须同时用两种中断，才能实现不定长接收。这两个中断的作用，类比成 “快递收发” 就好理解了：

中断类型	功能类比	技术原理（博客核心）	作用
RxFIFO 阈值触发中断	快递柜 “满 32 件提醒”	给 RxFIFO 设一个 “阈值”（比如 32 字节），当 RxFIFO 中数据量≥阈值时，触发中断	处理 “批量数据”，避免 CPU 频繁读 FIFO
接收数据超时（Timeout）中断	快递柜 “10 分钟没新快递 = 这波收完了”	设定一个时间（比如 16 个波特率周期），如果这段时间没收到新数据，触发中断	判断 “一帧不定长数据结束”，避免漏收数据

举个例子：如果上位机发 100 字节的不定长数据 ——

前 32 字节进入 RxFIFO，触发 “阈值中断”，CPU 读走 32 字节；
中间 32 字节再进 RxFIFO，又触发 “阈值中断”，CPU 再读走 32 字节；
最后 36 字节进 RxFIFO（没到 32 阈值），但过了 16 个波特率周期没新数据，触发 “超时中断”，CPU 读走剩下的 36 字节，同时知道 “这帧数据收完了”。

三、详细实现步骤（硬件 + 软件，一步不落）

博客里的实现步骤是 “创建 Vivado 工程→导入 SDK 写代码→下载验证”，这里补充初学者容易忽略的细节，避免踩坑。

1. 第一步：创建 Vivado 硬件工程（核心是 “启用 UART1”）

博客提到 “参照 ZYNQ 进阶之路 5 的工程创建流程”，这里简化关键步骤，重点是 UART 相关配置：

新建 Vivado 工程，添加 “ZYNQ7 Processing System” IP 核（就是博客里提到的processing_system7_0）；
双击 IP 核打开配置界面，在 “Peripheral I/O Pins” 里勾选 “UART1”（默认可能只开 UART0，UART1 需要手动启用）；
确认 UART1 的引脚映射（用 MIO 还是 EMIO，初学者建议用 MIO，不用额外接 PL 引脚）；
生成 Bitstream（比特流文件），然后导出 “Hardware Platform Specification”（硬件平台文件，给 SDK 用）。

博客里有一张 “工程创建后界面图”，内容就是 Vivado 的 IP Integrator 界面，中间显示processing_system7_0IP 核，旁边没有额外的 PL 逻辑（因为这次功能全在 PS 端实现，PL 不用动）。

2. 第二步：SDK 软件开发（核心是 “配置中断 + 写中断服务函数”）

导出硬件文件后，打开 SDK（Xilinx Software Development Kit），创建 “Hello World” 工程，然后替换代码。博客里的代码有一些笔误（初学者容易抄错），这里先修正代码，再逐段解释。

修正后的完整代码（关键错误已标注）

运行

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "xparameters.h"
#include "xscugic.h"
#include "xparameters_ps.h"
#include "xuartps.h"
#include "xuartps_hw.h"
#include "sleep.h"// 1. 宏定义：关键参数（初学者别乱改，先理解）
#define UART1_BAUD      115200    // 串口波特率（和上位机一致）
#define INTC_DEVICE_ID  XPAR_SCUGIC_SINGLE_DEVICE_ID  // GIC设备ID
#define UART1_DEVICE_ID XPAR_XUARTPS_1_DEVICE_ID      // UART1设备ID（博客里写0，这里修正为正确ID）
#define UART1_INT_ID    XPAR_XUARTPS_1_INTR           // UART1中断ID（博客未明确，补充）// 2. 全局变量和结构体：管理UART接收状态
typedef struct {XUartPs UartPs_uart1;    // UART1设备实例（必须有，是XUartPs库函数的“入口”）u32 uart1_totalbumber;   // 已接收数据的总长度（记录这帧数据收了多少字节）
} uart1_rxpoint_typedef;uart1_rxpoint_typedef uart1_rxpoint;  // 定义结构体变量
unsigned char uart_send[500];         // 接收数据的缓存数组（500字节足够日常使用）// 3. 函数声明：先告诉编译器有这些函数
void uartps_init(void);                // UART1初始化函数
void uart_handler(void *CallBackRef);  // UART1中断服务函数（核心！）// 4. 主函数：程序入口
int main(void) {init_platform();  // SDK初始化（固定开头，初始化硬件平台）uartps_init();    // 初始化UART1（关键！）xil_printf("Hello World\n\r");  // 串口打印欢迎信息（验证串口是否正常）while(1);  // 死循环：程序靠中断驱动，主函数不用做其他事cleanup_platform();  // SDK清理（实际不会执行，因为while(1)）return 0;
}// 5. 中断服务函数：UART1收到数据后，CPU会自动跳转到这里执行（核心逻辑！）
void uart_handler(void *CallBackRef) {u32 IsrStatus;        // 存储中断状态（判断是哪种中断）u32 rx_realnumber = 0;// 实际读取到的字节数（每次读FIFO都要记录）// 把传入的“回调参数”转成我们定义的结构体类型（获取UART实例和接收长度）uart1_rxpoint_typedef *UartInstancePtr = (uart1_rxpoint_typedef *)CallBackRef;// 步骤1：读取“中断屏蔽寄存器（IMR）”和“中断状态寄存器（ISR）”，得到当前触发的中断类型// 原理：IMR是“允许哪些中断”，ISR是“哪些中断发生了”，两者按位与，得到“允许且发生的中断”IsrStatus = XUartPs_ReadReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,  // UART1的基地址（找到对应的UART）XUARTPS_IMR_OFFSET  // 中断屏蔽寄存器地址);IsrStatus &= XUartPs_ReadReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,XUARTPS_ISR_OFFSET  // 中断状态寄存器地址);// 步骤2：判断是“RxFIFO溢出中断”还是“超时中断”if ((IsrStatus & XUARTPS_IXR_RXOVR) != 0) {  // 情况1：RxFIFO数据满了（达到阈值）// 先清除中断标志（必须做！不然CPU会一直认为中断还在，反复进入中断）XUartPs_WriteReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,XUARTPS_ISR_OFFSET,XUARTPS_IXR_RXOVR  // 写对应中断位清除标志);// 读取RxFIFO中的数据，存到缓存数组uart_send// 第三个参数500：最大读取长度（不用怕超，因为FIFO空了就会停止，返回实际读取的字节数）rx_realnumber = XUartPs_Recv(&UartInstancePtr->UartPs_uart1,  // UART1实例&uart_send[UartInstancePtr->uart1_totalbumber],  // 缓存数组的“当前位置”（避免覆盖已存数据）500);// 更新已接收数据的总长度（加上这次读的字节数）UartInstancePtr->uart1_totalbumber += rx_realnumber;} else if ((IsrStatus & XUARTPS_IXR_TOUT) != 0) {  // 情况2：超时中断（数据接收完了）// 先清除中断标志XUartPs_WriteReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,XUARTPS_ISR_OFFSET,XUARTPS_IXR_TOUT);// 读取RxFIFO中剩下的数据（可能没到阈值，比如最后36字节）rx_realnumber = XUartPs_Recv(&UartInstancePtr->UartPs_uart1,&uart_send[UartInstancePtr->uart1_totalbumber],500);// 更新总长度UartInstancePtr->uart1_totalbumber += rx_realnumber;// （可选）将接收的数据“回发”到串口（用串口助手能看到接收的数据，验证是否正确）for (u32 tx_count = 0; tx_count < UartInstancePtr->uart1_totalbumber; tx_count++) {XUartPs_SendByte(STDIN_BASEADDRESS, uart_send[tx_count]);  // 逐个字节回发}// 重置总长度（这帧数据处理完了，下次接收从0开始）UartInstancePtr->uart1_totalbumber = 0;}
}// 6. UART1初始化函数：配置UART、FIFO、中断、GIC（一次性配置，主函数只调用一次）
void uartps_init(void) {XUartPs_Config *Uart1_Config;  // UART1的配置结构体（存储UART1的基地址、ID等信息）XScuGic_Config *Gic_Config;    // GIC的配置结构体（管理中断）// 步骤1：获取UART1的配置信息（从Xilinx提供的库中查找，不用自己写）Uart1_Config = XUartPs_LookupConfig(UART1_DEVICE_ID);if (Uart1_Config == NULL) {xil_printf("UART1 Config Error!\n\r");return;}// 步骤2：初始化UART1设备实例（把配置信息“灌”到uart1_rxpoint.UartPs_uart1中）XStatus status = XUartPs_CfgInitialize(&uart1_rxpoint.UartPs_uart1,  // 要初始化的UART实例Uart1_Config,                  // UART1的配置信息Uart1_Config->BaseAddress      // UART1的基地址);if (status != XST_SUCCESS) {xil_printf("UART1 Init Error!\n\r");return;}// 步骤3：配置UART1的核心参数XUartPs_SetBaudRate(&uart1_rxpoint.UartPs_uart1, UART1_BAUD);  // 设置波特率（115200）XUartPs_SetFifoThreshold(&uart1_rxpoint.UartPs_uart1, 32);    // 设置RxFIFO阈值（32字节，触发阈值中断）XUartPs_SetRecvTimeout(&uart1_rxpoint.UartPs_uart1, 4);       // 设置超时时间（公式：超时时间=4×4=16个波特率周期）// 步骤4：允许UART1的“RxFIFO溢出中断”和“超时中断”（不允许的话，中断不会触发）XUartPs_SetInterruptMask(&uart1_rxpoint.UartPs_uart1,XUARTPS_IXR_RXOVR | XUARTPS_IXR_TOUT  // 按位或：同时允许两种中断);// 步骤5：初始化GIC（全局中断控制器，UART中断必须经过GIC才能通知CPU）// 5.1 获取GIC的配置信息Gic_Config = XScuGic_LookupConfig(INTC_DEVICE_ID);if (Gic_Config == NULL) {xil_printf("GIC Config Error!\n\r");return;}// 5.2 初始化GIC实例status = XScuGic_CfgInitialize(&XPS_XScuGic,  // GIC实例（全局变量）Gic_Config,    // GIC配置信息Gic_Config->CpuBaseAddress  // GIC的CPU基地址);if (status != XST_SUCCESS) {xil_printf("GIC Init Error!\n\r");return;}// 步骤6：配置UART1中断的“优先级”和“触发方式”XScuGic_SetPriorityTriggerType(&XPS_XScuGic,          // GIC实例UART1_INT_ID,          // UART1的中断ID16,                    // 优先级（0最高，255最低，16是中等优先级，避免抢占关键中断）1                      // 触发方式（1=上升沿触发，串口中断常用方式）);// 步骤7：将“UART1中断”和“中断服务函数（uart_handler）”绑定// 作用：当UART1触发中断时，GIC会自动调用uart_handler函数status = XScuGic_Connect(&XPS_XScuGic,UART1_INT_ID,(Xil_ExceptionHandler)uart_handler,  // 中断服务函数&uart1_rxpoint                       // 传给中断服务函数的参数（结构体变量，带UART实例和接收长度）);if (status != XST_SUCCESS) {xil_printf("UART1 Interrupt Connect Error!\n\r");return;}// 步骤8：启用UART1中断（GIC层面允许这个中断）XScuGic_Enable(&XPS_XScuGic, UART1_INT_ID);// 步骤9：初始化并启用CPU的中断功能（最后一步，不然CPU收不到中断）Xil_ExceptionInit();  // 初始化CPU的异常处理Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_IRQ_INT,  // 中断异常类型(Xil_ExceptionHandler)XScuGic_InterruptHandler,  // GIC的中断处理函数（Xilinx库提供）&XPS_XScuGic  // 传给GIC中断处理函数的参数);Xil_ExceptionEnable();  // 启用CPU的中断功能// 步骤10：初始化“已接收数据总长度”为0（准备接收第一帧数据）uart1_rxpoint.uart1_totalbumber = 0;
}

3. 第三步：下载验证（看实际效果）

连接硬件：用 USB 转串口线连接 ZYNQ 的 UART1 TxD/RxD 引脚和电脑；
配置串口助手：博客里用的是 “单片机多功能调试助手”，配置如下（必须和代码一致！）：
- 端口：电脑设备管理器中查到的 COM 口（比如 COM3）；
- 波特率：115200（代码中UART1_BAUD定义的是 115200）；
- 数据位：8；
- 停止位：1；
- 校验：NONE；
下载程序：在 SDK 中把程序下载到 ZYNQ 的 RAM 或 FLASH 中；
验证效果：
- 串口助手会收到 “Hello World”（说明串口基本正常）；
- 在上位机发送任意长度的数据（比如 10 字节、50 字节、130 字节），串口助手会 “回显” 收到的数据（代码中 “回发” 功能），且不会丢数据（博客测试 130 字节也稳定）。

一、代码整体框架

先看代码的 “骨架”，帮你建立整体认知：

头文件引入：包含 ZYNQ 硬件驱动、中断、UART 等必需的库文件；
宏定义：定义 UART 波特率、设备 ID 等固定参数（避免硬编码，方便修改）；
结构体定义：集中管理 UART 的 “设备实例” 和 “接收状态”（比零散变量更易维护）；
全局变量：定义接收缓存数组和 UART 状态结构体（中断服务函数需访问）；
函数声明：提前声明主函数、中断服务函数、初始化函数（编译器需知道函数存在）；
主函数：程序入口，仅做 “初始化” 和 “死循环等待中断”；
中断服务函数：UART 接收数据的核心逻辑（触发后自动执行，处理两种中断）；
UART 初始化函数：配置 UART 参数、中断、GIC（一次性完成所有硬件配置）。

二、完整代码 + 逐行注释

运行

// 1. 头文件引入：每个头文件对应一个功能模块，初学者不用死记，知道用途即可
#include <stdio.h>          // 标准输入输出（如printf，但嵌入式常用xil_printf）
#include "platform.h"       // SDK平台初始化（必须包含，初始化硬件接口）
#include "xil_printf.h"     // Xilinx自定义打印函数（比printf更适配嵌入式）
#include "xparameters.h"    // 硬件参数定义（如设备ID、基地址，由Vivado导出）
#include "xscugic.h"        // GIC（全局中断控制器）驱动库（管理所有中断）
#include "xparameters_ps.h" // PS端（处理系统）硬件参数（补充xparameters.h的PS部分）
#include "xuartps.h"        // PS端UART驱动库（UART配置、收发、中断都靠它）
#include "xuartps_hw.h"     // PS端UART硬件寄存器操作（底层寄存器读写，辅助驱动）
#include "sleep.h"          // 延时函数（本代码未用到，可保留备用）// 2. 宏定义：将固定参数“符号化”，修改时只需改这里，不用搜遍代码
#define UART1_BAUD        115200   // UART1波特率（必须和上位机串口助手一致，常用115200）
#define INTC_DEVICE_ID    XPAR_SCUGIC_SINGLE_DEVICE_ID  // GIC设备ID（固定值，来自xparameters.h）
#define UART1_DEVICE_ID   XPAR_XUARTPS_1_DEVICE_ID      // UART1设备ID（PS端UART1的唯一标识，来自xparameters_ps.h）
#define UART1_INT_ID      XPAR_XUARTPS_1_INTR           // UART1中断ID（UART1中断的唯一标识，来自xparameters_ps.h）// 3. 结构体定义：集中管理UART1的“设备实例”和“接收状态”
// 作用：把UART相关的变量打包，避免零散变量（尤其中断服务函数需要访问时更清晰）
typedef struct {XUartPs UartPs_uart1;    // UART1设备实例（Xilinx驱动库定义的结构体，存储UART配置、状态等）u32 uart1_totalbumber;   // 已接收数据的总长度（记录当前帧数据收了多少字节，初始为0）
} uart1_rxpoint_typedef;// 4. 全局变量：中断服务函数和初始化函数都需要访问，所以定义为全局
uart1_rxpoint_typedef uart1_rxpoint;  // UART1状态结构体实例
unsigned char uart_send[500];         // 接收数据缓存数组（长度500字节，足够日常不定长数据需求）// 5. 函数声明：告诉编译器“后面有这些函数”，避免编译报错
void uartps_init(void);                // UART1初始化函数（配置UART参数、中断、GIC）
void uart_handler(void *CallBackRef);  // UART1中断服务函数（接收数据的核心逻辑，中断触发后自动执行）// 6. 主函数：程序入口（嵌入式程序从main开始执行）
int main(void) {// 步骤1：初始化SDK平台（固定操作，由SDK自动生成，作用是初始化硬件接口、时钟等）init_platform();// 步骤2：初始化UART1（关键！配置UART的波特率、FIFO、中断等，不初始化UART无法工作）uartps_init();// 步骤3：串口打印欢迎信息（验证UART是否初始化成功，上位机串口助手能收到则基本正常）xil_printf("Hello World\n\r");  // \n\r是“换行+回车”，确保串口助手显示换行// 步骤4：死循环（嵌入式程序常用，因为程序靠“中断驱动”，主函数不用做其他事，只需等待中断）while(1);  // 这里没有循环体，CPU会一直停在这里，直到有中断触发// 步骤5：平台清理（实际不会执行，因为while(1)永远循环，仅为代码完整性保留）cleanup_platform();return 0;  // 主函数返回值（嵌入式中基本不用，仅为符合C语言语法）
}// 7. 中断服务函数：UART1触发中断时，CPU会自动跳转到这里执行（核心逻辑！）
// 参数CallBackRef：传给中断服务函数的“回调参数”（这里传的是uart1_rxpoint结构体，方便访问UART状态）
void uart_handler(void *CallBackRef) {u32 IsrStatus;        // 存储“中断状态”（用于判断是哪种中断触发的）u32 rx_realnumber = 0;// 存储“实际读取到的字节数”（每次读FIFO后，记录读了多少字节）// 关键：将“回调参数”转换为我们定义的结构体类型（因为传进来的是void*，需要强转才能访问结构体成员）uart1_rxpoint_typedef *UartInstancePtr = (uart1_rxpoint_typedef *)CallBackRef;// 步骤1：读取“中断屏蔽寄存器（IMR）”和“中断状态寄存器（ISR）”，筛选出“允许且已发生的中断”// 原理：IMR记录“哪些中断被允许”，ISR记录“哪些中断已发生”，两者按位与（&）后，结果就是“允许且发生的中断”IsrStatus = XUartPs_ReadReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,  // UART1的基地址（找到要操作的UART）XUARTPS_IMR_OFFSET  // 中断屏蔽寄存器（IMR）的偏移地址（由xuartps_hw.h定义，固定值）);IsrStatus &= XUartPs_ReadReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,XUARTPS_ISR_OFFSET  // 中断状态寄存器（ISR）的偏移地址（固定值）);// 步骤2：判断中断类型（两种中断：RxFIFO阈值中断、超时中断）// 情况1：RxFIFO阈值中断（RxFIFO中数据量≥阈值时触发，处理“批量数据”）if ((IsrStatus & XUARTPS_IXR_RXOVR) != 0) {  // XUARTPS_IXR_RXOVR是“RxFIFO溢出/阈值中断”的标志位// 子步骤1：清除中断标志（必须做！否则CPU会认为中断还在，反复进入中断服务函数）XUartPs_WriteReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,XUARTPS_ISR_OFFSET,          // 写中断状态寄存器（写1清除对应中断标志）XUARTPS_IXR_RXOVR            // 清除“RxFIFO阈值中断”标志);// 子步骤2：从RxFIFO中读取数据，存到缓存数组uart_send// XUartPs_Recv函数功能：从UART的RxFIFO读取数据，返回“实际读取的字节数”rx_realnumber = XUartPs_Recv(&UartInstancePtr->UartPs_uart1,  // UART1设备实例（告诉函数读哪个UART）// 缓存数组的“当前位置”：避免覆盖已接收的数据（比如之前已收10字节，就从第10字节开始存）&uart_send[UartInstancePtr->uart1_totalbumber],500  // 最大读取长度（不用怕超，因为FIFO空了就会停止，返回实际长度，500是缓存数组的最大长度）);// 子步骤3：更新“已接收数据总长度”（加上这次实际读的字节数）UartInstancePtr->uart1_totalbumber += rx_realnumber;}// 情况2：超时中断（RxFIFO有数据，但超过设定时间没新数据，触发“数据结束”判断）else if ((IsrStatus & XUARTPS_IXR_TOUT) != 0) {  // XUARTPS_IXR_TOUT是“超时中断”的标志位// 子步骤1：清除中断标志（和上面一样，必须清除，否则反复触发）XUartPs_WriteReg(UartInstancePtr->UartPs_uart1.Config.BaseAddress,XUARTPS_ISR_OFFSET,XUARTPS_IXR_TOUT  // 清除“超时中断”标志);// 子步骤2：读取RxFIFO中剩下的少量数据（比如最后3字节，没到阈值，不会触发阈值中断）rx_realnumber = XUartPs_Recv(&UartInstancePtr->UartPs_uart1,&uart_send[UartInstancePtr->uart1_totalbumber],500);// 子步骤3：更新“已接收数据总长度”UartInstancePtr->uart1_totalbumber += rx_realnumber;// 子步骤4：（可选功能）将接收的数据“回发”到串口（上位机能看到自己发的数据，验证接收是否正确）for (u32 tx_count = 0; tx_count < UartInstancePtr->uart1_totalbumber; tx_count++) {// XUartPs_SendByte：逐个字节发送数据（STDIN_BASEADDRESS是UART1的发送基地址）XUartPs_SendByte(STDIN_BASEADDRESS, uart_send[tx_count]);}// 子步骤5：重置“已接收数据总长度”（这帧数据处理完了，下次接收从0开始）UartInstancePtr->uart1_totalbumber = 0;}
}// 8. UART1初始化函数：一次性配置UART1的所有参数（核心配置函数，仅在主函数中调用一次）
void uartps_init(void) {XUartPs_Config *Uart1_Config;  // UART1配置结构体指针（存储UART1的基地址、ID等硬件信息）XScuGic_Config *Gic_Config;    // GIC配置结构体指针（存储GIC的硬件信息）XStatus status;                // 存储函数返回状态（判断配置是否成功，XST_SUCCESS=成功）// 步骤1：获取UART1的硬件配置信息（从xparameters_ps.h中读取，不用自己写）// XUartPs_LookupConfig：根据UART设备ID，找到对应的配置信息（每个UART的配置唯一）Uart1_Config = XUartPs_LookupConfig(UART1_DEVICE_ID);if (Uart1_Config == NULL) {  // 配置信息获取失败（比如设备ID写错）xil_printf("UART1 Config Error!\n\r");  // 打印错误信息return;  // 退出函数，不再继续初始化}// 步骤2：初始化UART1设备实例（将步骤1获取的配置信息“写入”UART1实例）// XUartPs_CfgInitialize：初始化UART实例，返回状态（成功/失败）status = XUartPs_CfgInitialize(&uart1_rxpoint.UartPs_uart1,  // 要初始化的UART1实例（全局结构体中的成员）Uart1_Config,                  // UART1的配置信息（步骤1获取的）Uart1_Config->BaseAddress      // UART1的基地址（从配置信息中获取，找到硬件UART1）);if (status != XST_SUCCESS) {  // 初始化失败（比如硬件问题）xil_printf("UART1 Init Error!\n\r");return;}// 步骤3：配置UART1的核心参数（波特率、FIFO阈值、超时时间）// 3.1 设置波特率（必须和上位机一致，这里是115200）XUartPs_SetBaudRate(&uart1_rxpoint.UartPs_uart1, UART1_BAUD);// 3.2 设置RxFIFO阈值（32字节：当RxFIFO中数据≥32字节时，触发阈值中断）XUartPs_SetFifoThreshold(&uart1_rxpoint.UartPs_uart1, 32);// 3.3 设置超时时间（公式：超时时间 = n × 4个波特率周期，这里n=4 → 16个波特率周期）// 作用：超过16个波特率周期没新数据，触发超时中断（判断数据结束）XUartPs_SetRecvTimeout(&uart1_rxpoint.UartPs_uart1, 4);// 步骤4：允许UART1的“RxFIFO阈值中断”和“超时中断”（不允许则中断不会触发）// XUartPs_SetInterruptMask：设置UART的中断屏蔽位（允许哪些中断）XUartPs_SetInterruptMask(&uart1_rxpoint.UartPs_uart1,XUARTPS_IXR_RXOVR | XUARTPS_IXR_TOUT  // 按位或（|）：同时允许两种中断);// 步骤5：初始化GIC（全局中断控制器）——ZYNQ的所有中断都要经过GIC，否则CPU收不到中断// 5.1 获取GIC的硬件配置信息（从xparameters.h中读取）Gic_Config = XScuGic_LookupConfig(INTC_DEVICE_ID);if (Gic_Config == NULL) {  // 配置信息获取失败xil_printf("GIC Config Error!\n\r");return;}// 5.2 初始化GIC实例（将GIC配置信息“写入”GIC实例）status = XScuGic_CfgInitialize(&XPS_XScuGic,          // GIC实例（全局变量，来自xscugic.h的默认定义）Gic_Config,            // GIC的配置信息（步骤5.1获取的）Gic_Config->CpuBaseAddress  // GIC的CPU基地址（找到硬件GIC）);if (status != XST_SUCCESS) {  // GIC初始化失败xil_printf("GIC Init Error!\n\r");return;}// 步骤6：配置UART1中断的“优先级”和“触发方式”// XScuGic_SetPriorityTriggerType：设置中断的优先级和触发边沿XScuGic_SetPriorityTriggerType(&XPS_XScuGic,          // GIC实例UART1_INT_ID,          // UART1的中断ID16,                    // 中断优先级（0最高，255最低，16是中等优先级，避免抢占关键中断）1                      // 触发方式（1=上升沿触发，串口中断常用方式，稳定不易误触发）);// 步骤7：绑定“UART1中断”和“中断服务函数”（关键！告诉GIC：UART1中断触发时，执行哪个函数）status = XScuGic_Connect(&XPS_XScuGic,                  // GIC实例UART1_INT_ID,                  // UART1的中断ID(Xil_ExceptionHandler)uart_handler,  // 中断服务函数（强转为Xilinx定义的异常处理类型）&uart1_rxpoint                 // 传给中断服务函数的参数（这里是UART1状态结构体）);if (status != XST_SUCCESS) {  // 绑定失败xil_printf("UART1 Interrupt Connect Error!\n\r");return;}// 步骤8：启用UART1中断（G层面允许这个中断，不启用则中断无法传给CPU）XScuGic_Enable(&XPS_XScuGic, UART1_INT_ID);// 步骤9：初始化并启用CPU的中断功能（最后一步！CPU默认关闭中断，不启用则收不到任何中断）Xil_ExceptionInit();  // 初始化CPU的异常处理模块（中断属于“异常”的一种）// 注册GIC的中断处理函数（告诉CPU：所有中断都由GIC的处理函数分发）Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_IRQ_INT,      // 中断异常类型（指定处理“中断”类异常）(Xil_ExceptionHandler)XScuGic_InterruptHandler,  // GIC的中断分发函数（Xilinx库提供）&XPS_XScuGic                   // 传给GIC分发函数的参数（GIC实例）);Xil_ExceptionEnable();  // 启用CPU的中断功能（这步之后，CPU才能接收中断）// 步骤10：初始化“已接收数据总长度”为0（准备接收第一帧数据，从0开始计数）uart1_rxpoint.uart1_totalbumber = 0;
}

三、核心模块说明（初学者必看）

1. 为什么需要 “GIC 初始化”？

ZYNQ 的 PS 端是 “多核处理器”，所有外设（如 UART、SPI）的中断不能直接传给 CPU，必须经过GIC（全局中断控制器） 统一管理 ——GIC 相当于 “中断管家”，负责：

判断中断优先级（高优先级中断先处理）；
将中断分发到对应的 CPU 核心；
避免多个中断同时触发导致的冲突。
所以代码中必须先初始化 GIC，否则 UART 的中断永远传不到 CPU，中断服务函数也不会执行。

2. 中断服务函数的 “回调参数” 有什么用？

中断服务函数的参数CallBackRef是void*类型（通用指针），作用是 “传递数据”：

因为中断服务函数不能直接访问局部变量，而全局变量过多会导致代码混乱；
所以我们把 UART 的 “设备实例” 和 “接收长度” 打包成结构体，通过CallBackRef传给中断服务函数，既清晰又易维护。

3. 为什么 “清除中断标志” 是必须的？

UART 的 “中断状态寄存器（ISR）” 中，中断标志位默认是 “1 表示中断发生”，且不会自动清零 —— 如果不手动清除（写 1 到对应位），CPU 会一直认为 “中断还在发生”，反复进入中断服务函数，导致程序卡死。

4. 不定长数据的 “收尾逻辑” 是什么？

靠 “超时中断” 实现：

当 UART 接收数据时，若数据量≥32 字节（阈值），触发 “阈值中断”，CPU 读走批量数据；
若数据量 <32 字节（比如最后 3 字节），不会触发阈值中断，但超过 “16 个波特率周期” 没新数据，会触发 “超时中断”；
超时中断中，CPU 读走剩下的少量数据，然后回发数据、重置接收长度，完成 “一帧不定长数据” 的处理。

四、调试建议（初学者避坑）

编译报错 “设备 ID 未定义”：
检查UART1_DEVICE_ID和UART1_INT_ID是否正确 —— 这些值来自xparameters_ps.h，可以在 SDK 中打开该文件，搜索 “XUARTPS_1” 找到正确的 ID（不同 ZYNQ 型号可能不同）。
串口收不到 “Hello World”：
- 先查硬件接线（UART1 的 TxD 接 USB 转串口的 RxD，RxD 接 TxD，别接反）；
- 再查串口助手配置（波特率 115200、数据位 8、停止位 1、无校验，必须和代码一致）；
中断不触发：
检查是否漏了Xil_ExceptionEnable()（启用 CPU 中断）或XScuGic_Enable()（启用 UART1 中断）—— 这两步是 “最后一公里”，漏了就收不到中断。

四、博客中关键图片的详细描述（无法直接提取，看描述就能对应）

博客里有 3 张核心图片，是理解和操作的关键，这里逐张描述清楚：

图片 1：ZYNQ PS UART 硬件框图（博客原文标注 “UG585_c19_02_020613”）

这是 Xilinx 官方文档 UG585 中的经典框图，比我们之前画的简化图更完整，包含所有硬件模块：

顶部是 “Interconnect”（互联模块）和 “PS AXI Interface”（AXI 接口，和 APB 总线互补）；
中间是 “Slave APB”（APB 从接口，连接 UART 控制器）、“TxFIFO/RxFIFO”（64 字节缓存）、“Transmitter/Receiver”（收发器）；
右侧是 “UART TxD/RxD” 引脚，通过 “MIO/EMIO” 选择引脚（MIO 是 PS 自带引脚，EMIO 是扩展到 PL 的引脚）；
下方是 “Status Registers”（状态寄存器）、“Control Registers”（控制寄存器）、“CTS/RTS/DSR/DCD/RI/DTR”（硬件流控信号，本文没用到）；
左侧是 “Interrupt Controller (GIC)”（中断控制器）、“UART Ref Clock”（参考时钟）、“Baud Rate Generator”（波特率发生器，带 “Divide by 8” 选项）。

图片 2：Vivado 工程中的 ZYNQ IP 核界面

这张图显示的是 Vivado 的 “IP Integrator” 界面，核心内容：

中间只有一个 IP 核：processing_system7_0（ZYNQ7 Processing System），说明本次工程 “纯 PS 实现”，不需要 PL 端的逻辑；
IP 核下方有一些未连接的端口（比如 MIO、FCLK 等），但 UART1 的 MIO 引脚已经在 IP 核内部配置好（之前步骤 1 中勾选了 UART1）。

图片 3：串口调试助手运行截图（博客中 “单片机多功能调试助手” 界面）

这是验证效果的关键图，界面分几个区域：

顶部菜单栏：包含 “串口调试”“串口监视器”“USB 调试” 等功能（本次用 “串口调试”）；
串口配置区：显示 “端口：COM3”“波特率：115200”“数据位：8”“停止位：1”“校验：NONE”，和代码配置完全一致；
接收区：左侧显示 “已接收 29040 字节，速度 264 字节 / 秒，接收状态 [允许]”，右侧是十六进制格式的接收数据（比如 “22 33 44 11 55...”），说明数据接收稳定；
发送区：显示 “已发送 29040 字节”，有 “Hex 发送”“连续发送” 按钮（博客测试时用了 “连续发送” 130 字节）；
底部控制区：包含 “线路控制”（DTR、BREAK、RTS）、“线路状态”（CTS、RING、RLSD、DSR）、“清发送区”“清接收区” 等按钮。

五、初学者常见问题与注意事项（避坑指南）

代码编译报错 “变量未定义”：
- 检查UART1_DEVICE_ID和UART1_INT_ID是否正确 —— 这些宏定义来自xparameters_ps.h，可以在 SDK 中打开这个文件，搜索 “XUARTPS_1” 找到正确的 ID（不同 ZYNQ 型号可能不同）。
串口收不到 “Hello World”：
- 先检查硬件接线（TxD 接 RxD，RxD 接 TxD，别接反）；
- 再检查串口助手配置（波特率、端口是否正确）；
- 最后检查 UART 实例是否初始化正确（XUartPs_CfgInitialize的返回值是否为XST_SUCCESS）。
接收数据丢包：
- 检查 FIFO 阈值是否设置合理（32 字节是比较均衡的值，太小会频繁中断，太大可能溢出）；
- 检查超时时间是否合适（16 个波特率周期是标准值，太短会误判 “数据结束”，太长会延迟）；
- 避免在中断服务函数中做 “耗时操作”（比如 printf，本文用XUartPs_SendByte回发是高效的）。
中断不触发：
- 检查 GIC 是否初始化正确（XScuGic_CfgInitialize是否成功）；
- 检查中断是否 “允许”（XUartPs_SetInterruptMask是否包含两种中断，XScuGic_Enable是否启用 UART1 中断）；
- 检查 CPU 中断是否启用（Xil_ExceptionEnable是否调用）。

六、总结（核心要点回顾）

不定长接收的核心逻辑：用 “RxFIFO 阈值中断” 处理批量数据，用 “超时中断” 判断数据结束，两者配合实现任意长度接收；
硬件基础：ZYNQ PS UART 有 64 字节 FIFO 和 GIC 中断控制器，这是高效接收的硬件保障；
软件关键步骤：UART 初始化（波特率、FIFO 阈值、超时时间）→ GIC 配置（中断优先级、绑定服务函数）→ 中断服务函数（判断中断类型、读 FIFO、处理数据）；
验证重点：先收 “Hello World” 验证基本功能，再发不同长度数据验证稳定性（不丢包就是成功）。

掌握这个功能后，你就可以在实际项目中用 ZYNQ 串口接收任意长度的指令或数据了，下一步可以学习 “PS 和 PL 通过 AXI DMA 高速传数据”（博客下一节内容），继续进阶！

要理解 FIFO 及其在 UART 接收不定长数据中的作用，我们可以从 “通俗定义→核心特性→具体作用” 逐步拆解，结合 ZYNQ UART 的实际场景（64 字节 ×8bit FIFO），让初学者能快速抓住本质。

一、先搞懂：什么是 FIFO？

FIFO 的全称是 First-In-First-Out（先进先出），是一种 “数据存储缓冲器”，核心规则是 “先存进去的数据，必须先读出来”—— 就像日常生活中的快递柜或排队买奶茶：

第一个放进快递柜的包裹，要第一个取出来；
第一个排队的人，要第一个拿到奶茶；
FIFO 里的数据也遵循这个 “先来后到” 的规则，不能 “插队”。

FIFO 的 2 个核心特性（结合 ZYNQ UART 场景）

对于 ZYNQ PS 端的 UART 来说，其收发通路各有一个64 字节 ×8bit的 FIFO（接收端叫 RxFIFO，发送端叫 TxFIFO），这两个参数是关键：

宽度（8bit）：FIFO 每次能存 / 取 “1 个字节”（因为 UART 是按字节传输数据的，8bit 正好对应 1 个字节）；
深度（64 字节）：FIFO 最多能同时存 “64 个字节” 的数据 —— 相当于快递柜有 64 个格子，最多放 64 个包裹。

此外，FIFO 还有两个重要的 “状态信号”，用于判断数据是否存满 / 取空：

空（Empty）：FIFO 里没有数据了，再读就会 “读空”（拿不到有效数据）；
满（Full）：FIFO 里存满数据了（比如 64 字节），再存就会 “溢出”（新数据会覆盖旧数据，导致丢包）。

二、关键：FIFO 在 UART 接收不定长数据中的作用

UART 接收不定长数据的核心痛点是：外部数据 “断断续续、长度不固定”，但 CPU “不能一直盯着接收”（否则会浪费资源），且不能 “漏数据”。
而 FIFO 就像 “中间缓冲站”，完美解决了这个痛点，具体有 3 个核心作用，结合 ZYNQ 的 “阈值中断 + 超时中断” 逻辑来理解更清晰：

作用 1：缓冲数据，避免 “数据来得快、CPU 处理慢” 导致的丢包

UART 接收数据的过程是 “硬件自动接收”：外部设备（比如上位机）通过 RxD 引脚发送 bit 流，UART 接收器会自动把 bit 拼成 1 个字节，然后 “立刻” 需要存储 —— 如果没有 FIFO，这些字节会直接传给 CPU，但 CPU 可能在忙其他任务（比如处理传感器、运行其他程序），根本没时间 “实时接数据”，导致新数据覆盖旧数据，出现丢包。

有了 RxFIFO 之后，流程变成：

上位机发数据

UART接收器（硬件）

RxFIFO（先存起来）

CPU空闲时读数据

上位机发数据

UART接收器（硬件）

RxFIFO（先存起来）

CPU空闲时读数据

豆包

你的 AI 助手，助力每日工作学习

即使 CPU 忙，UART 硬件也能把接收到的字节先存到 RxFIFO（最多存 64 个），等 CPU 有空了再读 —— 相当于快递柜先存包裹，你不用 “实时等快递员”，有空再去取，不会丢包裹。

比如：上位机连续发 50 字节数据，CPU 此时在处理其他任务，这 50 字节会全部存到 RxFIFO 里（没满 64 字节），等 CPU 处理完其他任务，再从 RxFIFO 里把 50 字节一次性读走，完全不丢数据。

作用 2：配合 “RxFIFO 阈值中断”，减少 CPU 的 “无效忙碌”

如果没有 FIFO 阈值中断，CPU 只能通过 “轮询” 方式读数据 —— 每隔一段时间就去查 “RxFIFO 里有没有数据”，哪怕只有 1 个字节也要查，这会让 CPU 频繁 “做无用功”，浪费资源。

而 FIFO 的 “阈值设置”（比如 ZYNQ 中设为 32 字节）能解决这个问题：

阈值触发逻辑：当 RxFIFO 中的数据量≥阈值（比如 32 字节）时，硬件会触发 “RxFIFO 阈值中断”，主动通知 CPU“数据够多了，快来读”；
CPU 不用再 “轮询”，平时可以忙其他任务，只有收到中断通知时才去读 RxFIFO—— 相当于快递柜满 32 个包裹时，主动给你发消息 “快来取”，你不用每隔 10 分钟去看一次。

这对 “接收大量不定长数据” 特别重要：比如上位机发 100 字节数据，前 32 字节存满 RxFIFO 时触发中断，CPU 读走 32 字节；中间 32 字节再存满时又触发中断，CPU 再读走 32 字节；最后 36 字节没到阈值，不会触发阈值中断 —— 既减少了 CPU 的中断次数（100 字节只触发 2 次阈值中断，而不是 100 次 1 字节中断），又保证了效率。

作用 3：配合 “超时中断”，保证 “短数据 / 收尾数据” 不遗漏

不定长数据的另一个痛点是：不知道 “一帧数据什么时候结束”—— 比如上位机发 3 字节指令（远没到 32 字节阈值），如果只靠阈值中断，RxFIFO 里一直只有 3 字节，永远不会触发中断，CPU 就永远不知道有这 3 字节数据，导致 “漏数据”。

这时候 FIFO 的 “数据停留时间” 就成了关键，配合 “超时中断” 解决问题：

超时中断逻辑：ZYNQ 中可以设置 “超时时间”（比如 16 个波特率周期），如果 RxFIFO 里有数据，但 “超过超时时间没有新数据进来”，就触发 “超时中断”，告诉 CPU“这帧数据结束了，剩下的少量数据也读走”；
相当于快递柜里有 3 个包裹，你等了 10 分钟（超时时间）也没新包裹进来，就判断 “这波快递送完了”，直接把 3 个包裹取走。

比如上位机发 3 字节指令：
