[硬件电路-170]：50Hz工频干扰：本质、产生机制与影响

news 2025/9/10 8:34:16

一、什么是50Hz的工频干扰

50Hz工频干扰是指频率为50赫兹（Hz）的电磁干扰现象，其核心源于电力系统中交流电的固有频率（中国、欧洲等地区采用50Hz标准）。这种干扰广泛存在于电力传输、设备运行及电子测量环境中，对精密仪器、信号采集系统构成显著挑战。以下从本质定义、产生机制、影响表现、检测原理及抑制策略五维度系统解析：

1. 本质定义与物理特性

频率特性：50Hz是交流电的周期频率（周期T=20ms），对应电磁场、电流/电压的周期性波动。在电力网络中，50Hz是基波频率，伴随高次谐波（如100Hz、150Hz）。
波形特征：典型为正弦波，但实际中可能因非线性负载（如开关电源、荧光灯）产生畸变，包含谐波成分。
传播途径：通过传导耦合（电源线、地线直接传输）、近场耦合（电感/电容耦合）、远场辐射（电磁波空间传播）三种方式扩散。

2. 产生机制与来源

电力系统直接辐射：
- 电力线路、变压器、电机等设备运行时，50Hz交流电产生交变电磁场，通过空间辐射或导线（天线）耦合进入测量系统。
设备漏电与接地问题：
- 设备电源绝缘不良，导致漏电流（很小的交流电流，绕过了交流转直流的电路，直接传导到地平面或直流电源或直流信号上），经地线或杂散电容（交流）形成回路，引入50Hz噪声。本质上低频波动的交变电场。
- 接地不良（如地环路）导致不同设备间存在电位差，产生共模干扰。
电源噪声污染：
- 电源电网中的谐波、浪涌、电压波动通过直流电源线（数字地）传导至设备。
环境电磁干扰：
- 附近大型电机、荧光灯、计算机电源等设备产生的50Hz及其谐波电磁噪声。
人体耦合：

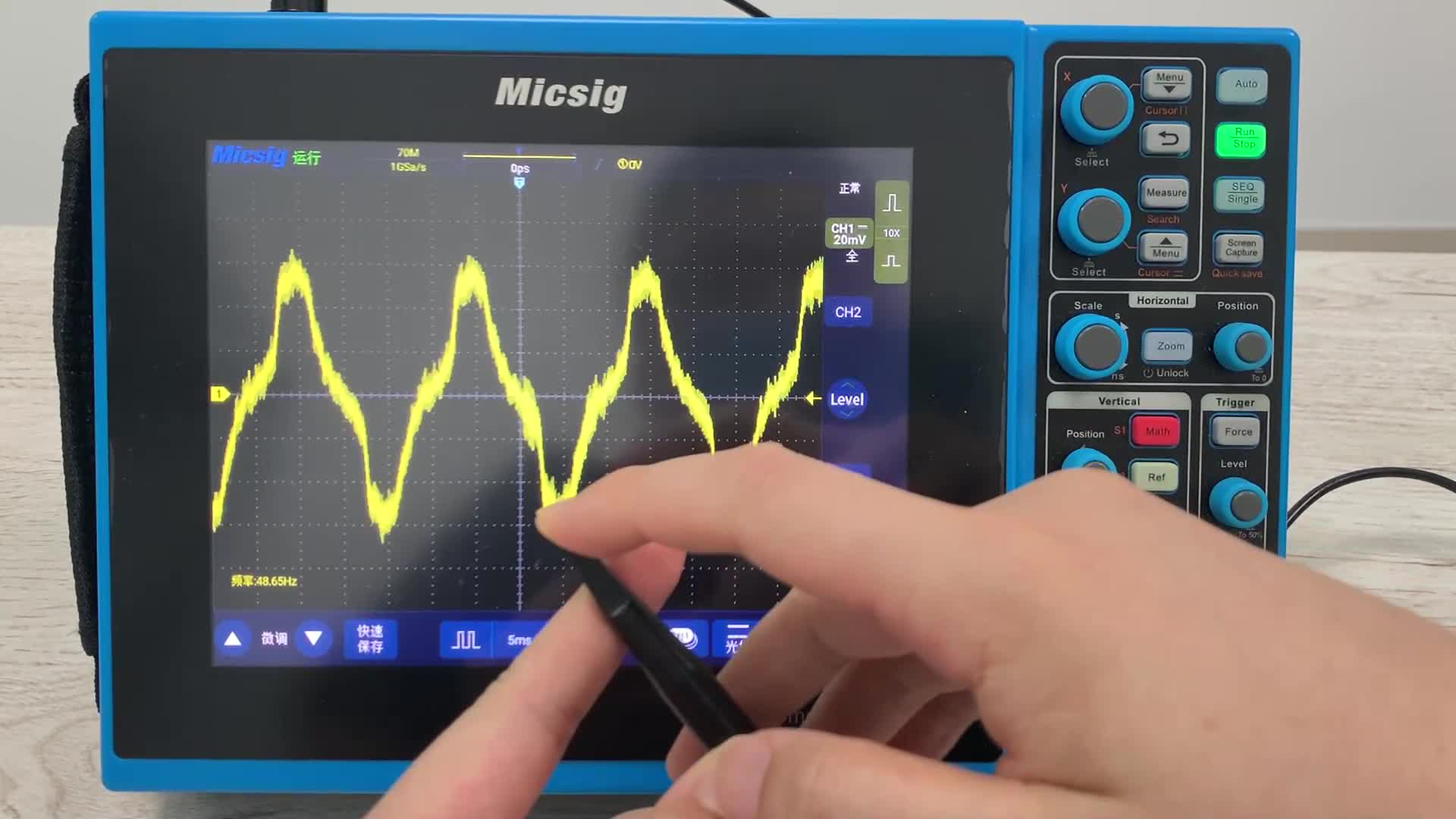

- 人体接触测量系统时，因人体电容（人体是电阻，也是电容）耦合引入工频干扰（如示波器探头接触人体时）。

3. 示波器检测50Hz干扰的原理

示波器作为电压/电流波形可视化工具，通过以下机制捕获50Hz工频干扰：

探头耦合：
- 示波器探头通过电容耦合（高频）或直接传导（低频）拾取环境中的50Hz电磁信号。探头接地线与被测电路形成回路，若存在电位差则引入干扰。
信号放大与显示：
- 探头前端电路对微弱信号进行放大，50Hz信号因幅度显著（如mV级）可被清晰显示为正弦波或噪声纹波。
接地回路效应：
- 示波器、被测设备、电源地线构成接地回路，50Hz工频电流（交流电场）在回路中流动，被示波器探测为共模电压或差模噪声。
频谱分析功能：
- 现代示波器的FFT（快速傅里叶变换）功能可分解信号频谱，直接显示50Hz及其谐波的幅值，量化干扰强度。

4. 工频干扰的影响与危害

测量精度下降：
- 50Hz噪声叠加在被测信号上，导致波形失真、幅度误差，尤其在低电平信号（μV-mV级）测量中，可能淹没有用信号。
设备误触发与故障：
- 干扰信号触发示波器误触发，或导致数字电路逻辑错误、传感器误报。
系统稳定性问题：
- 长期工频干扰可能加速电子元件老化，降低设备可靠性。
电磁兼容（EMC）问题：
- 设备自身可能因工频干扰无法通过EMC认证，影响产品合规性。

二、抑制50Hz工频干扰的策略

（1）硬件抑制技术

屏蔽与接地优化：
- 使用屏蔽电缆（如同轴电缆）、金属机箱屏蔽外部电磁场。
- 采用单点接地或浮地设计，避免地环路电流。
- 示波器探头使用接地弹簧或专用接地夹，减少接地电阻。
差分测量与探头选择：
- 使用差分探头或示波器内置差分通道，抑制共模干扰。
- 选择高CMRR（共模抑制比）探头，提升抗干扰能力。
滤波技术：
- 在电源入口、信号线路上加入LC滤波器（如铁氧体磁珠、电容滤波），滤除50Hz及谐波。
- 示波器通道设置带宽限制（如20MHz），抑制高频噪声同时保留基波。
隔离技术：
- 使用隔离变压器、光耦隔离或电池供电的隔离示波器，切断地回路。

（2）软件与信号处理

数字滤波算法：
- 在数据采集后应用数字滤波器（如FIR/IIR滤波器）去除50Hz成分。
信号平均与同步采样：
- 对周期信号采用同步采样技术，避免频谱泄漏；通过多次平均降低随机噪声。
频谱分析与干扰识别：
- 利用FFT功能定位干扰源，针对性抑制。

（3）环境与操作优化

环境控制：
- 减少测量环境中的电力设备（如关闭非必要电机、荧光灯），远离高压线路。
操作规范：
- 避免人体直接接触探头金属部分，减少人体耦合干扰。
- 规范布线，避免信号线与电源线平行走线，减少耦合。

三. 典型场景与案例分析

案例1：实验室电源噪声
实验室中，电源插座、电脑电源产生的50Hz噪声通过电源线进入示波器，显示为基线波动。解决方案包括使用隔离变压器、滤波电源插座，或采用电池供电的便携示波器。
案例2：医疗设备干扰
心电图（ECG）测量中，50Hz工频干扰可能掩盖心电信号。通过右腿驱动电路、屏蔽导线、数字滤波等技术抑制干扰。
案例3：工业传感器噪声
工业现场传感器信号常受电机、变频器产生的50Hz谐波干扰。采用屏蔽传感器、差分传输、信号调理模块（带滤波）可有效解决。

总结

50Hz工频干扰是电力系统中固有的电磁现象，其产生与电力设备运行、接地问题、环境噪声密切相关。示波器通过探头耦合、接地回路及信号处理机制检测到这种干扰，表现为波形中的噪声或频谱中的50Hz峰值。抑制策略需结合硬件屏蔽、接地优化、滤波技术、软件算法及环境控制，综合提升测量系统的抗干扰能力。在精密测量、医疗电子、工业控制等领域，有效抑制50Hz工频干扰是保障信号质量、设备可靠性的关键环节。
