ArcGIS学习-20 实战-县域水文分析
水文分析任务
提取区域内水流方向、汇流累积量、河网、流域、子流域
前置操作

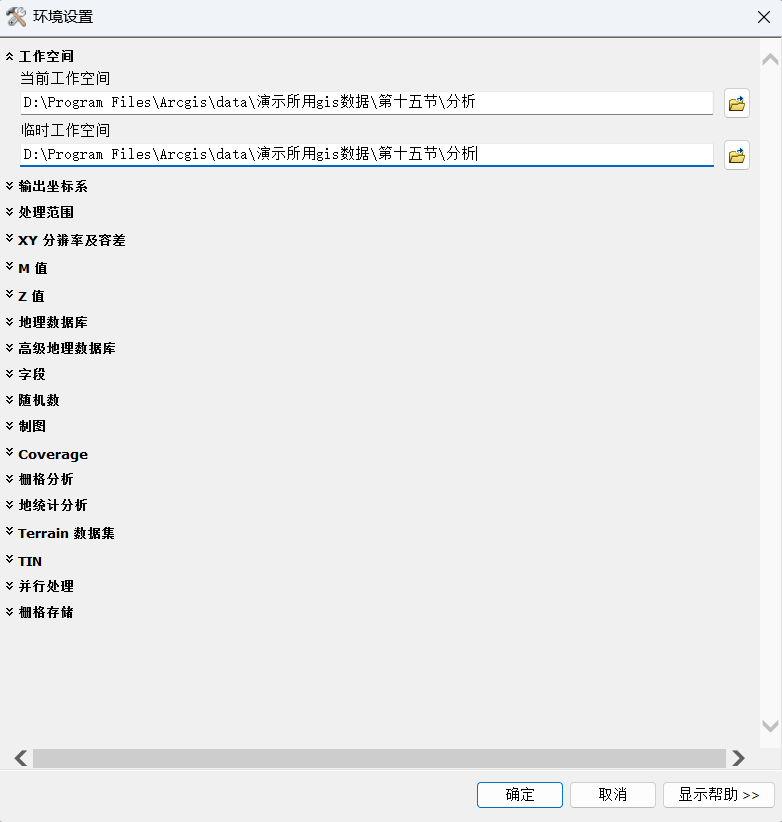

环境更改

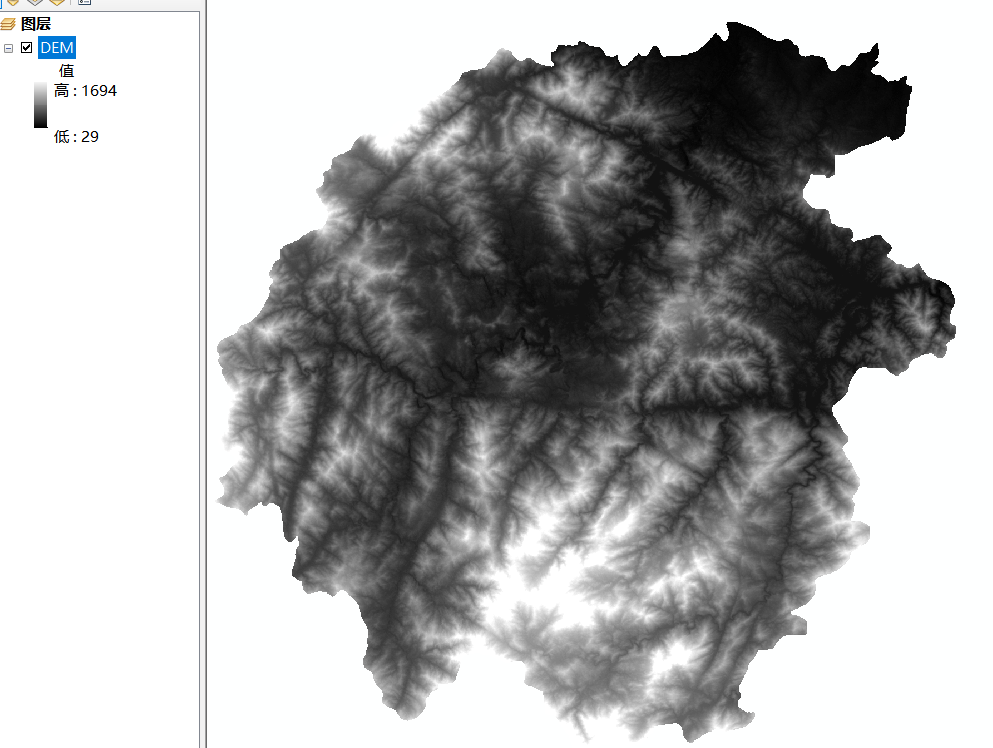

加载数据

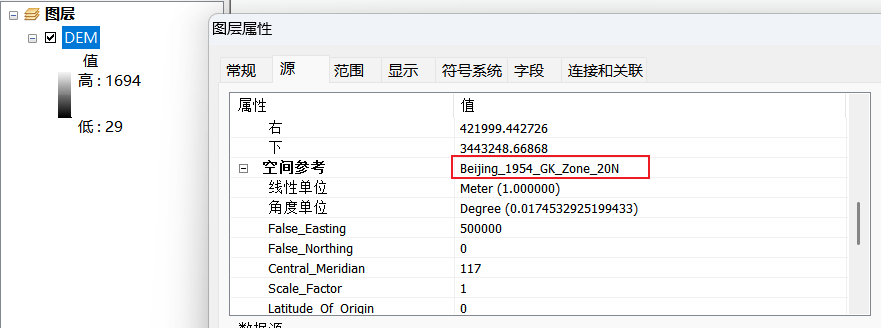

检查投影坐标系
河网分析

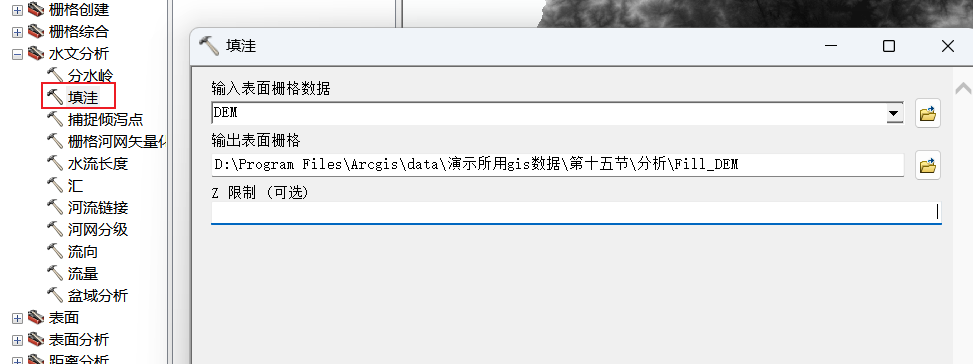

洼地填充
限制默认为空，认为所有洼地都是需要填充的，这里更正一下Fill_DEM需要加上后缀.tif

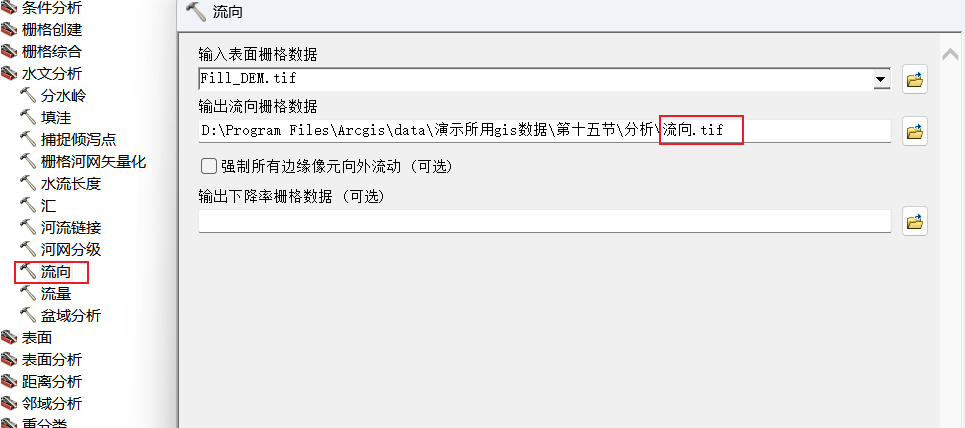

流向分析

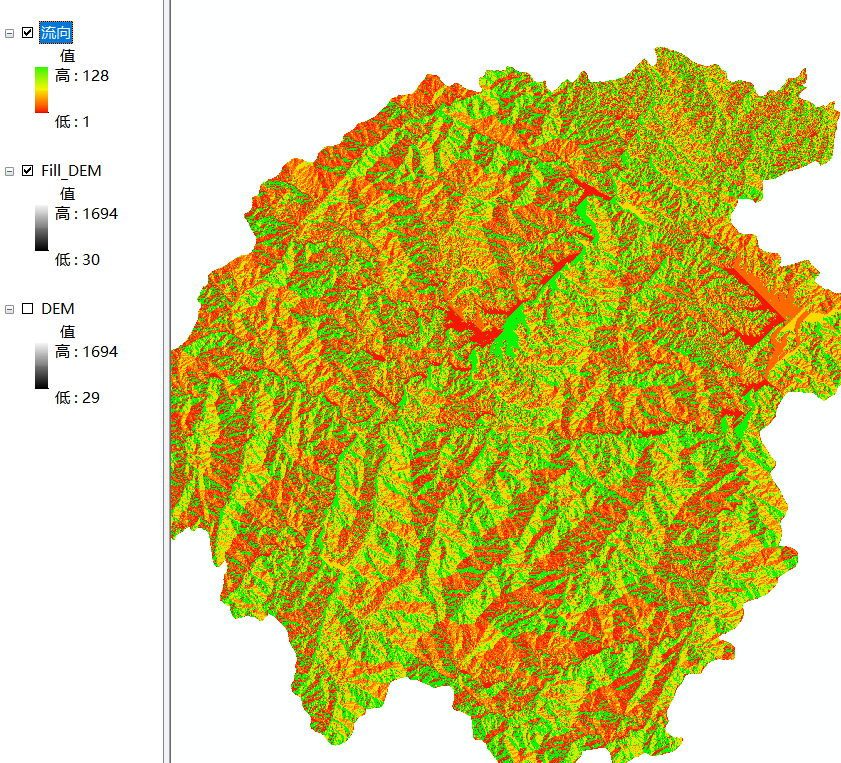

得到

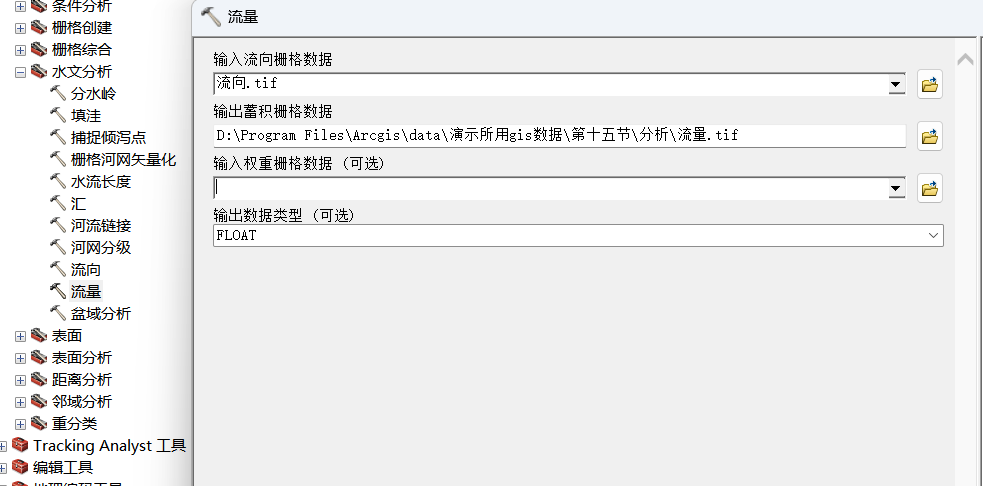

流量分析

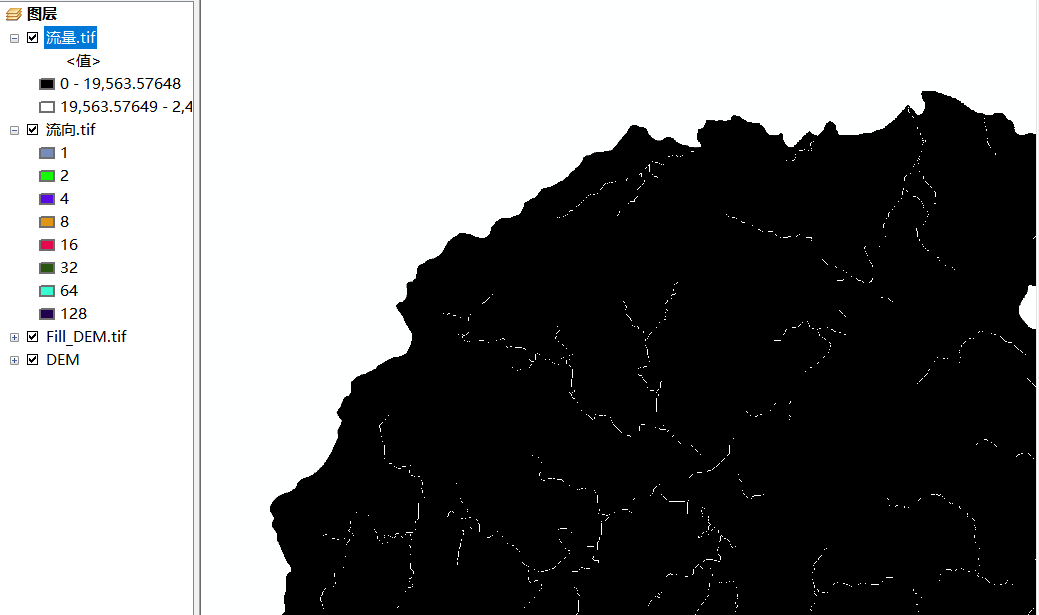

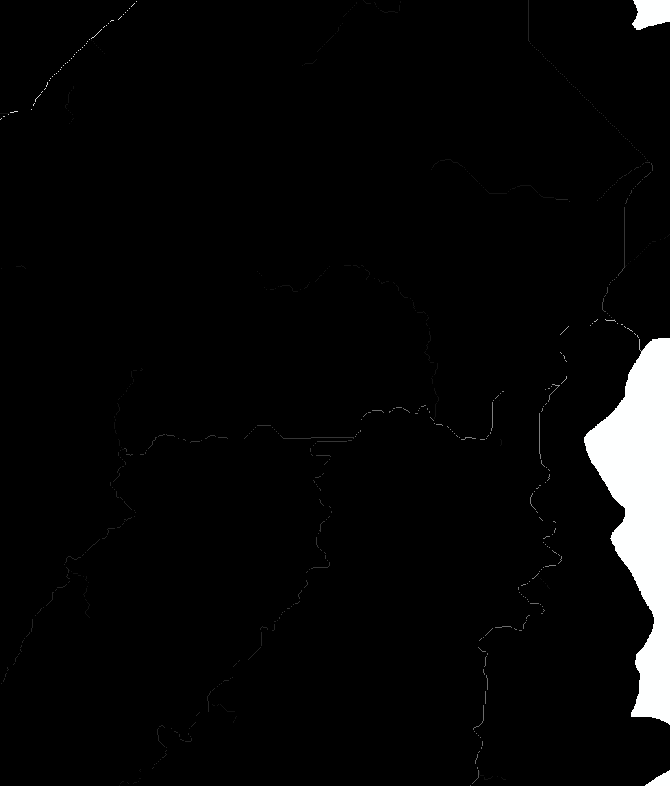

得到
这里的黑色代表非河流，白色代表河流，但是，这个也二分类也是根据阈值确定的，我们可以调整阈值，以尽可能准确的反应真实情况
这里有个技巧，先使用分类，我们将结果分为15类

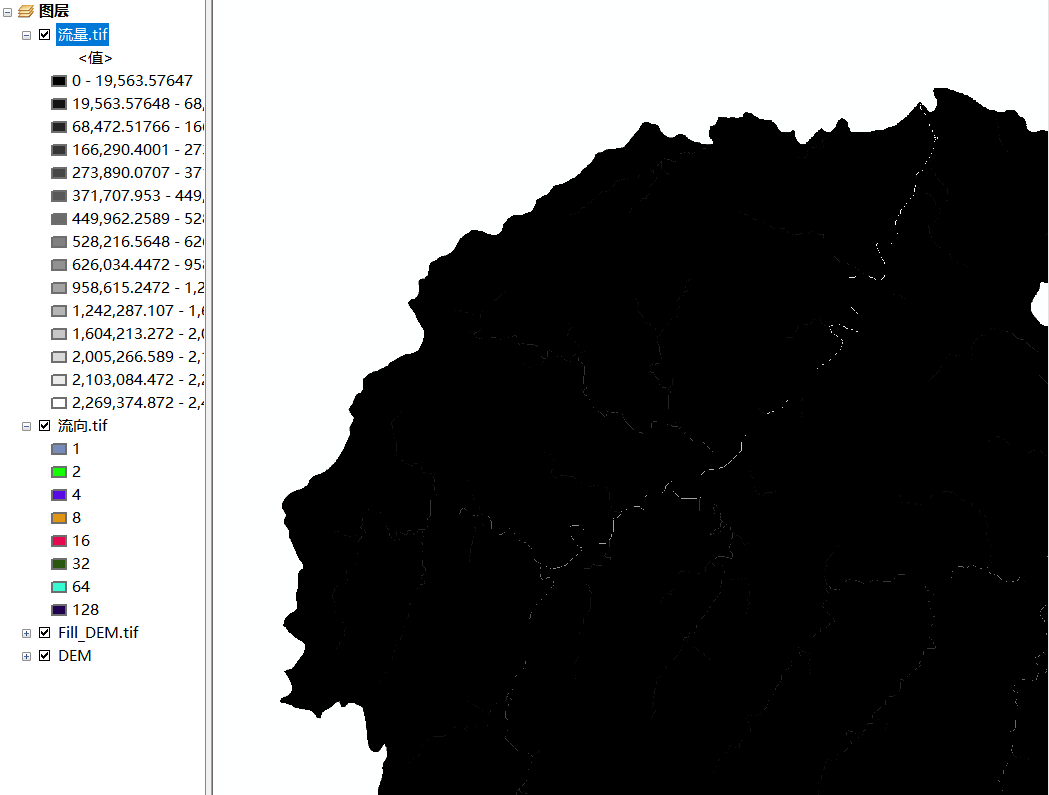

得到（局部图如下）
可以看到浅白的区域也是河流
确定河网
我们按照最低限度，来设定，也就是纯黑以外区域的下界

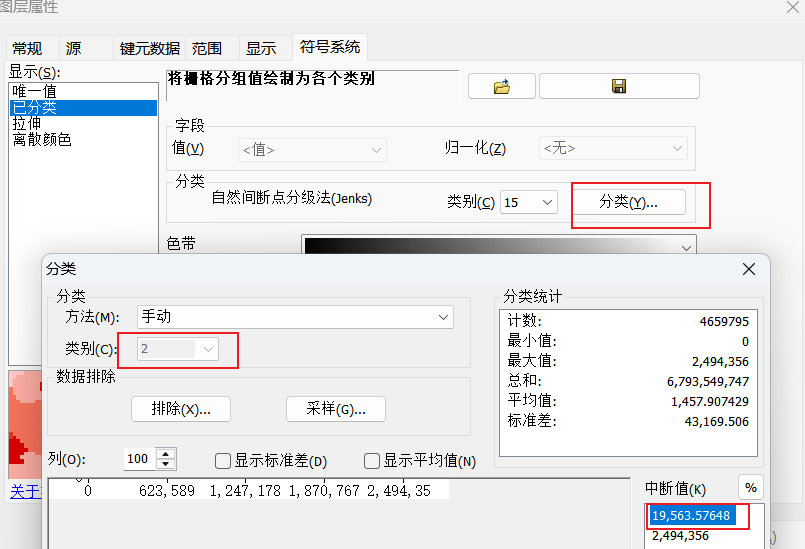

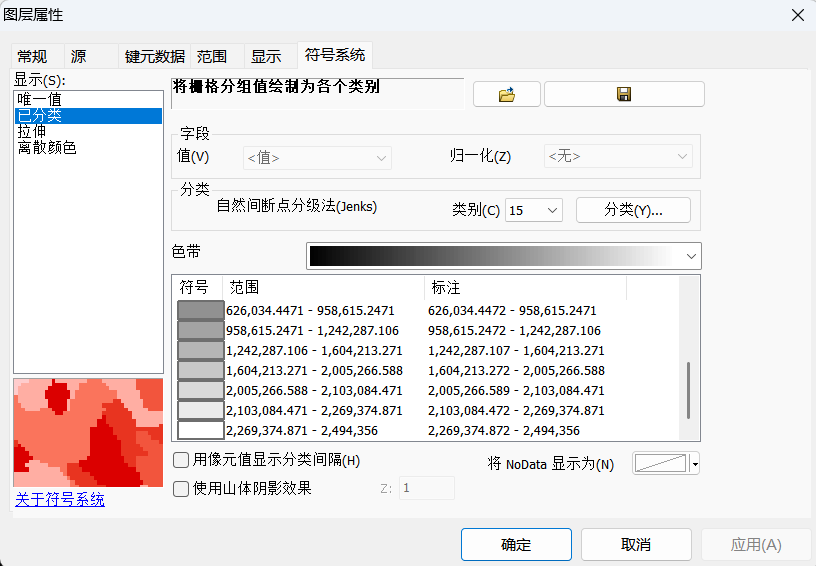

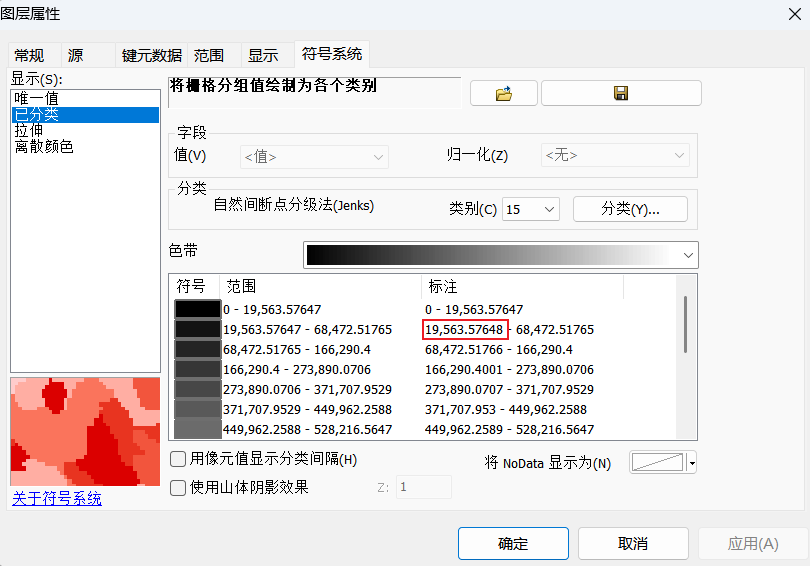

点击分类，设定阈值
此时河流均被显示
对比地图可以发现，基本是一致的。

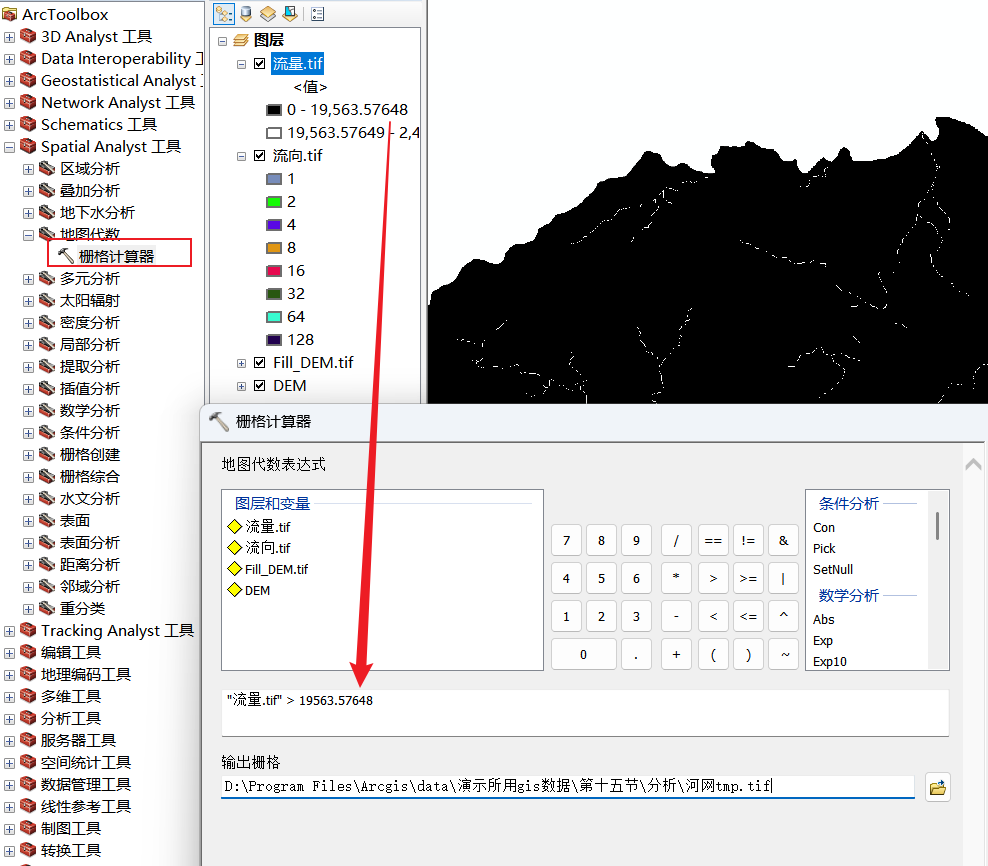

提取河网

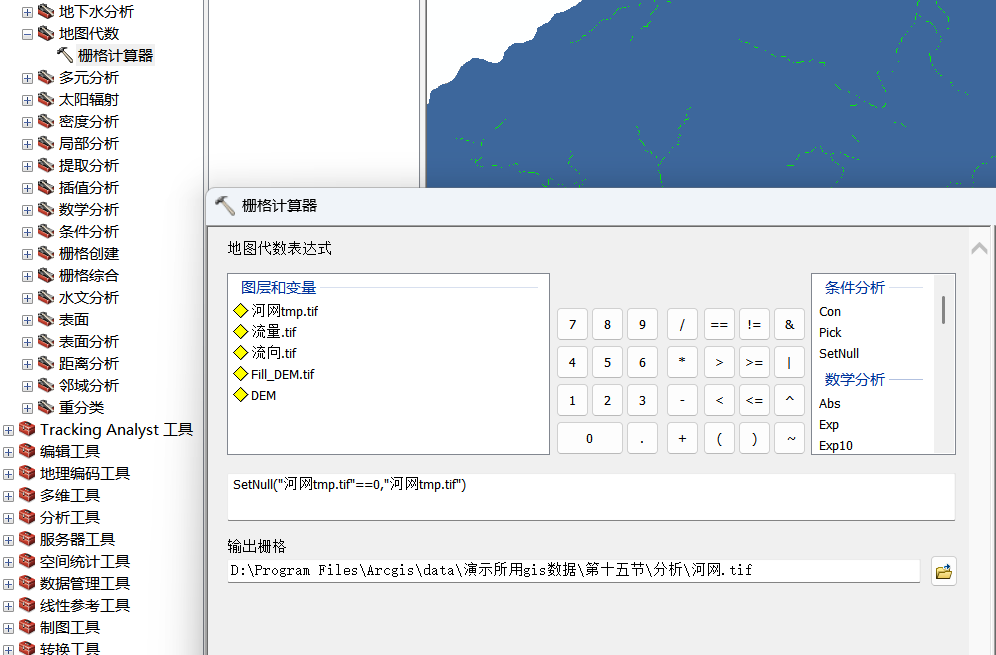

得到河网数据后，我们希望将非河网的栅格置为空

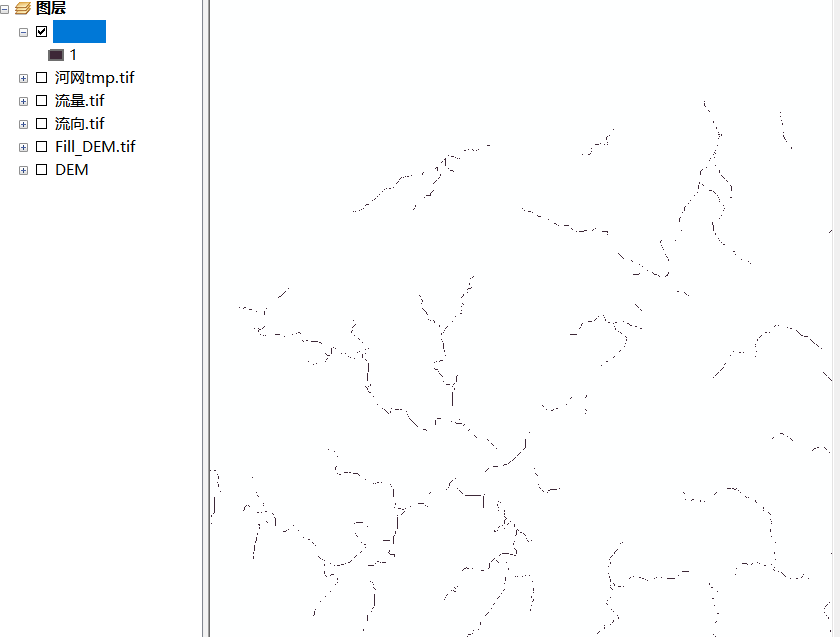

得到

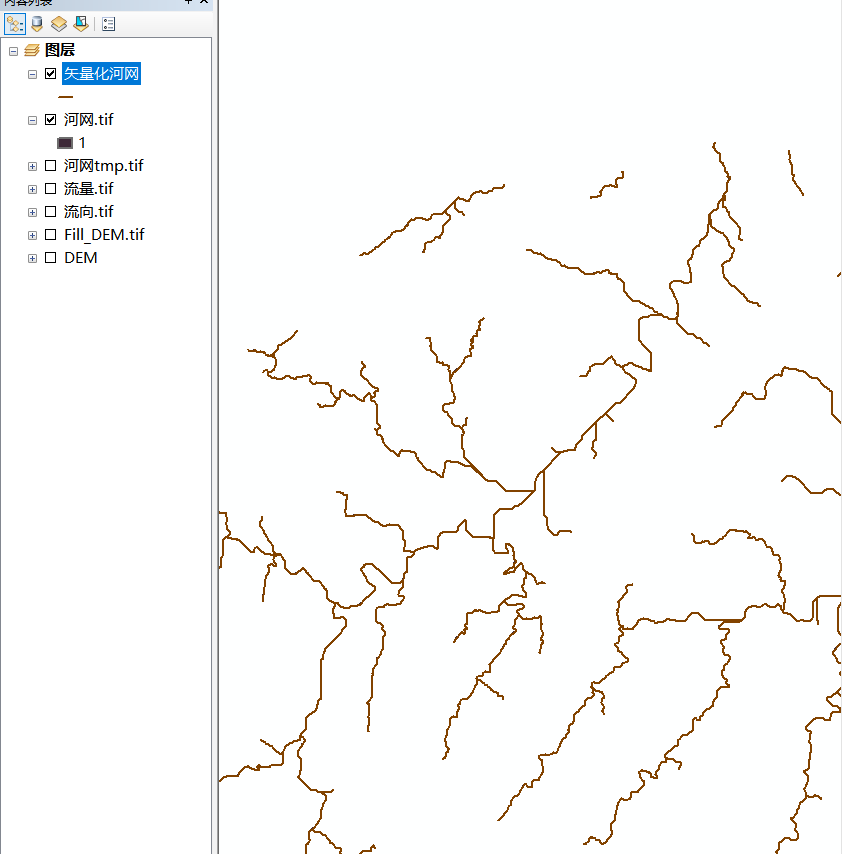

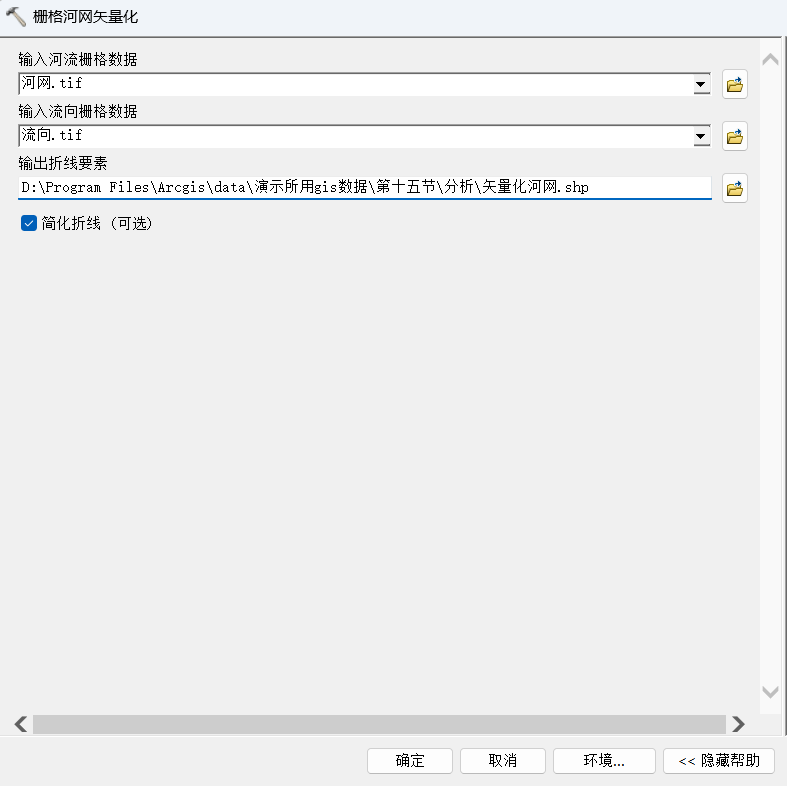

矢量化
得到
流域分析
创建出水口

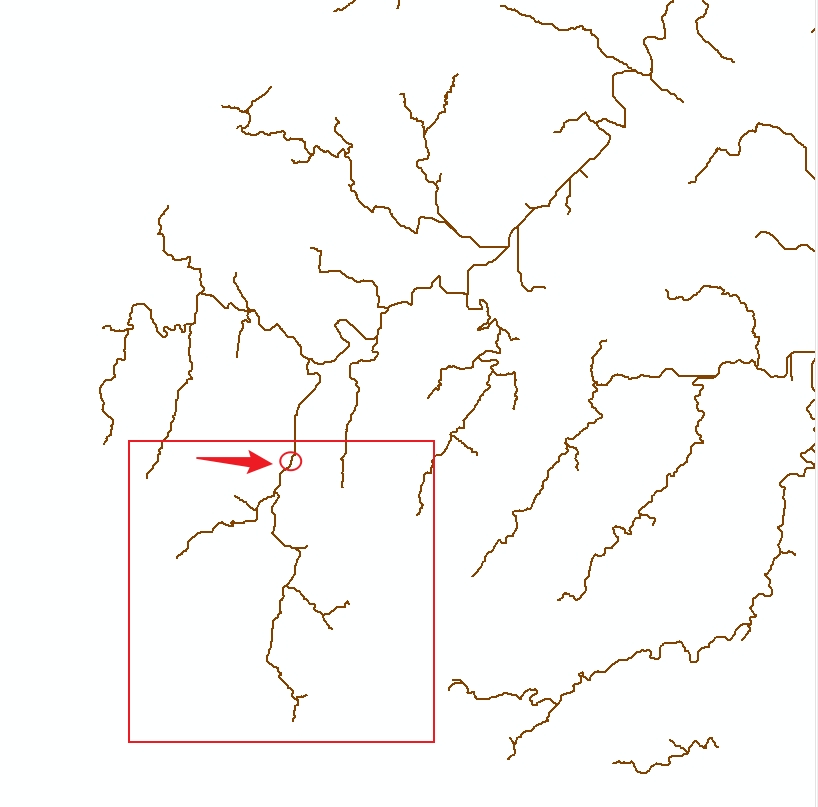

我们选定一个感兴趣的区域，确定出水口

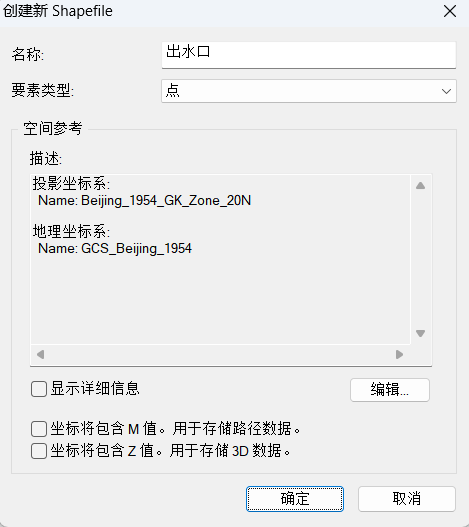

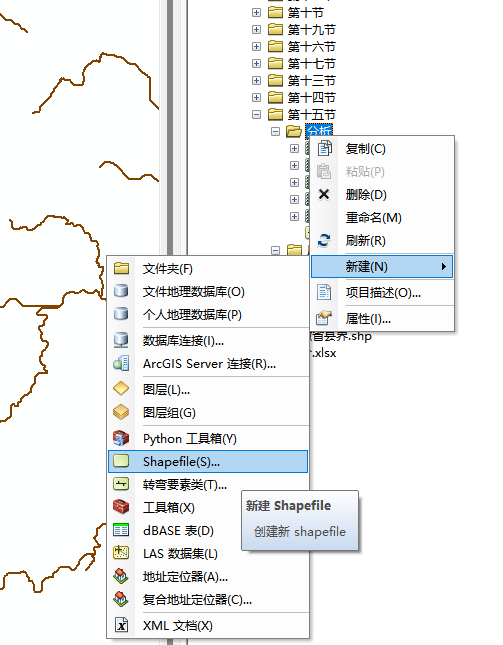

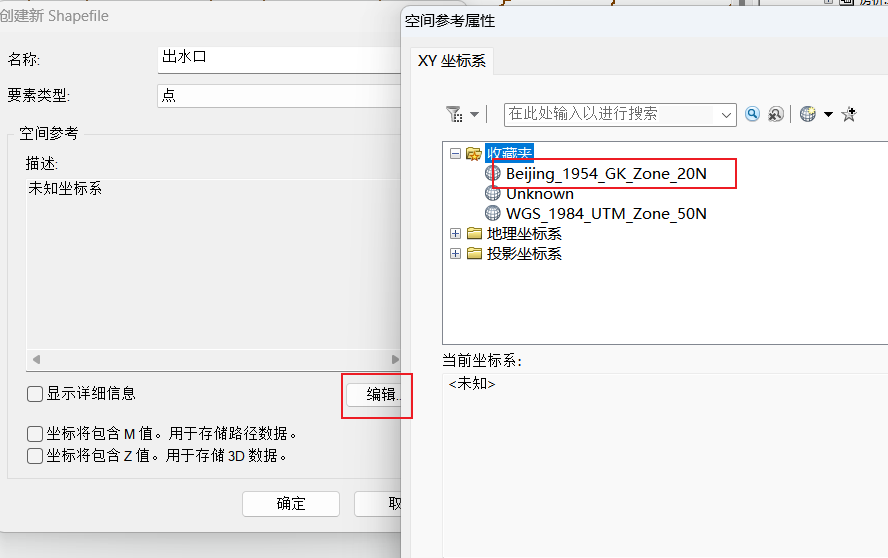

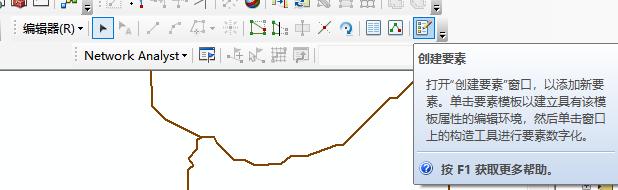

新建出水口点

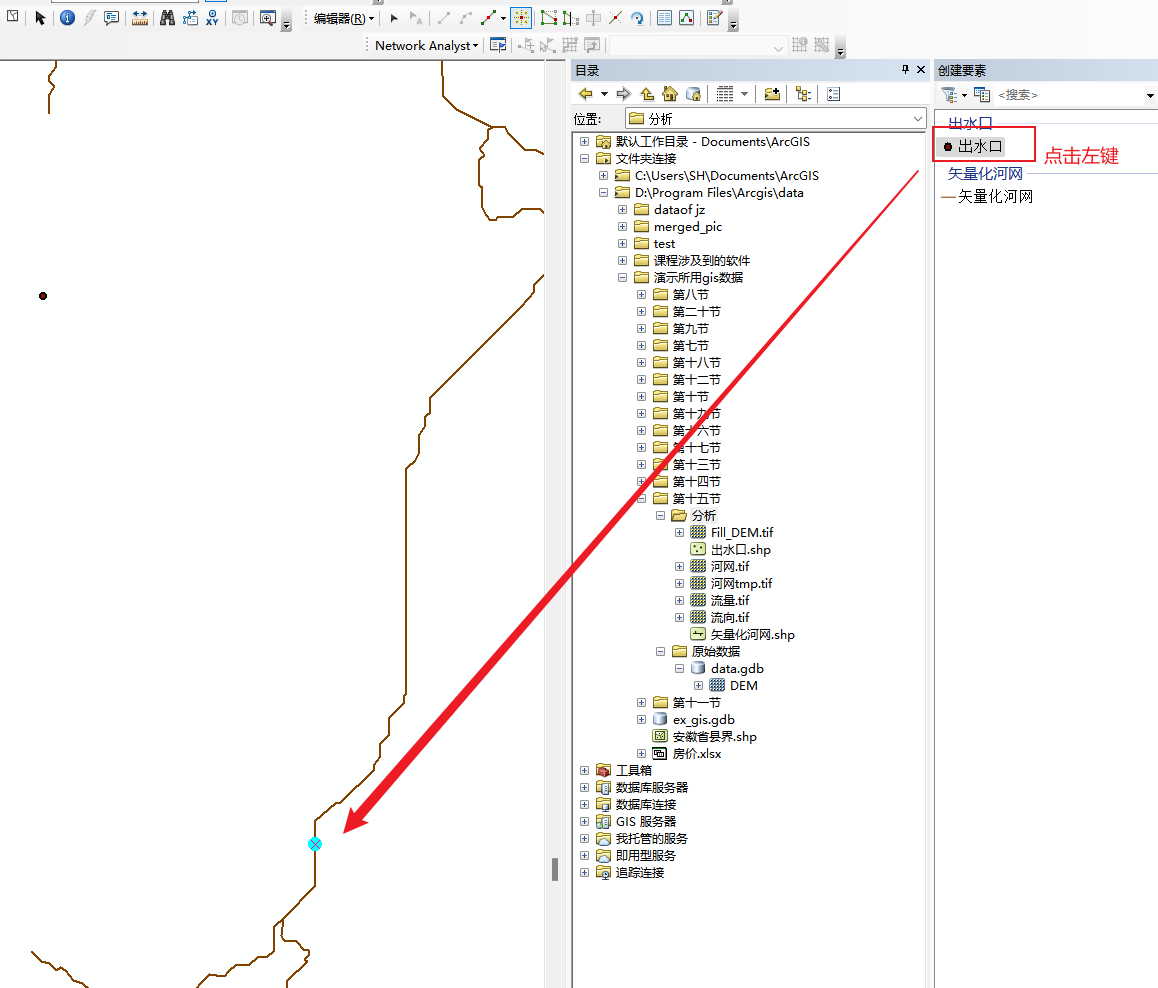

再弹窗中选择 “出水口”
然后停止编辑并保存
我们创建的点，在这段区域内不一定是流量最大的点，所以我们先需要捕获倾泄点

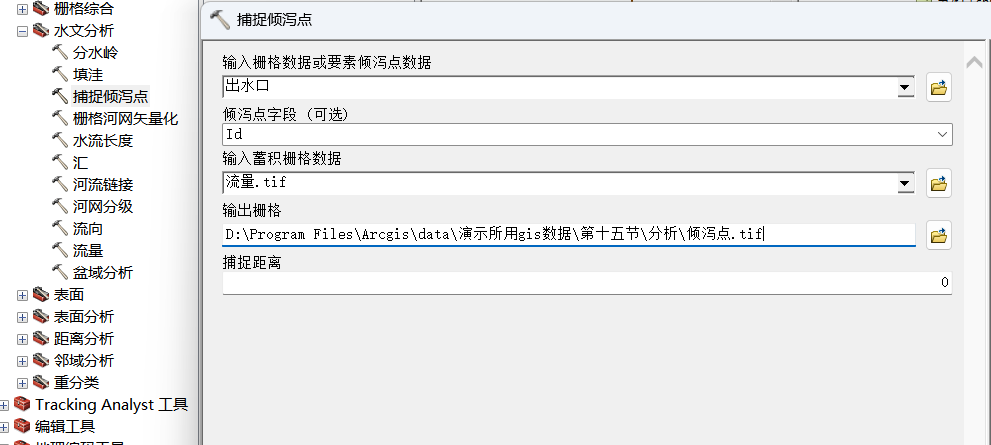

捕获倾泄点
得到，所以我们设置的出水口点基本是准确的

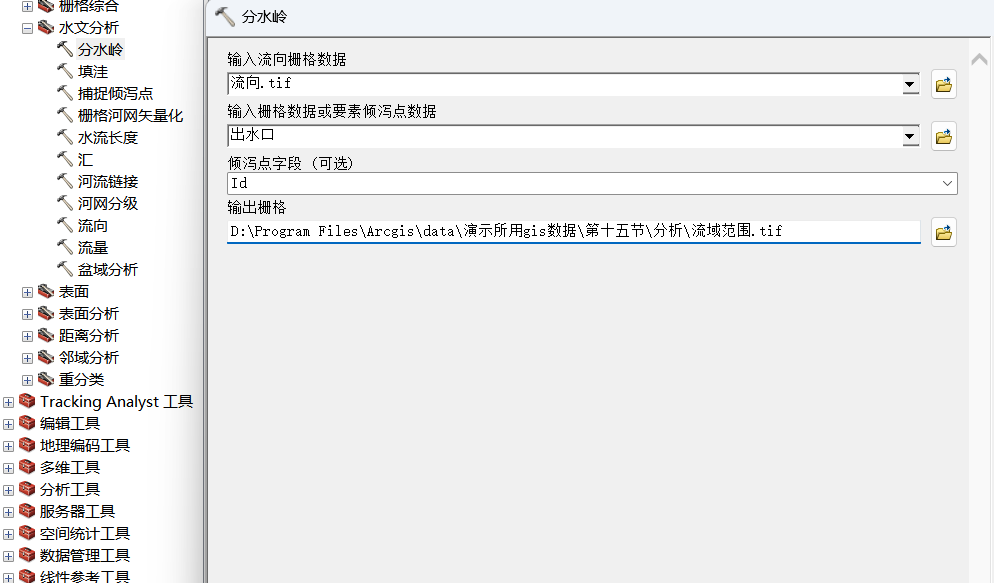

生成流域，这里直接使用我们自己定义的出水口点

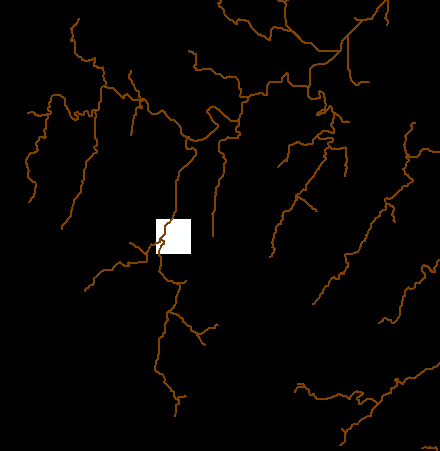

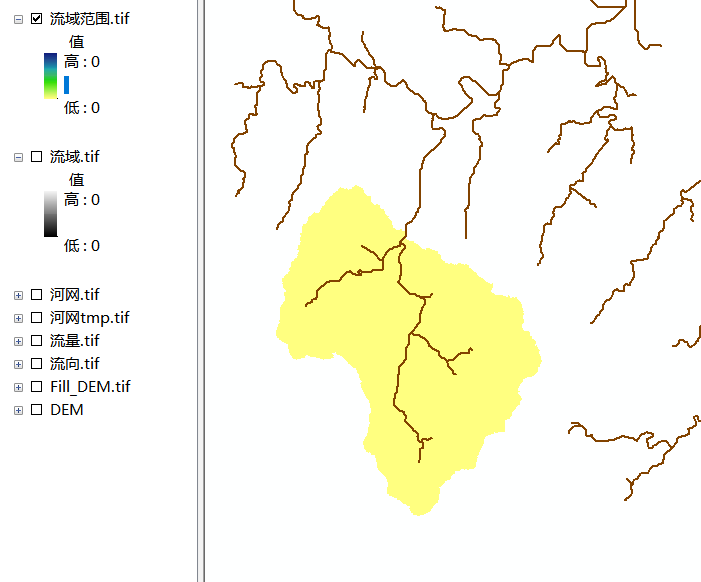

得到
子流域分析

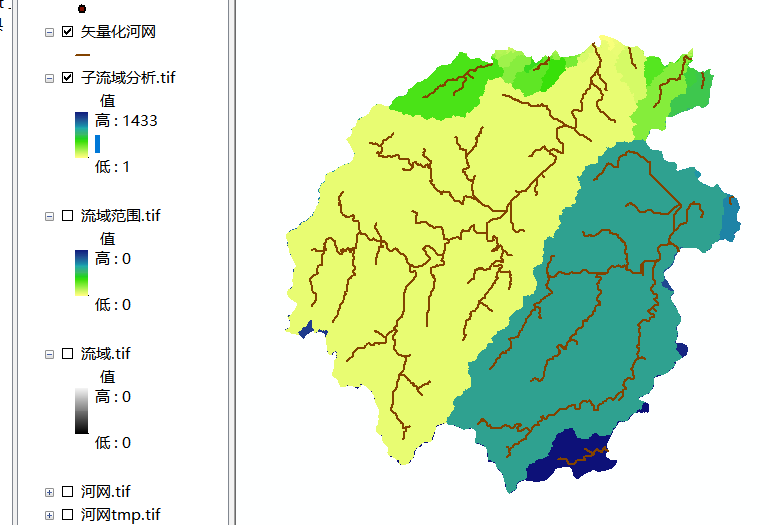

得到
一个色块中的支流都会汇集到干流，他们所在的区域就是一个完整的子流域
