Android 项目:画图白板APP开发（四）——笔锋（单 Path）

news 2025/9/10 6:57:16

上一章讲解了如何通过多个 Path 叠加形成笔锋效果，还有另外的方式实现笔锋，并且只需要一条Path就可以了。在讲解具体方案之前，我们需要了解一个有意思的工具 PathMeasure ，这是一个非常强大且实用的工具，常用于高级动画和路径绘制。

一、PathMeasure 介绍

它的主要作用是对一个已有的 Path 对象进行测量，从而获取该路径的详细信息，例如：

路径的总长度。
路径上任意位置（从起点开始的距离）的坐标点 (x, y) 和切线角度 (tangent)。
截取原始路径的某一段，生成一个新的 Path 片段。

正因为能获取到路径上每个点的精确位置和方向，它成为了实现各类轨迹动画（如飞机沿航线飞行、箭头沿曲线移动）的核心组件。网上的很多案例，可以搜索看看，我在这里对其中的方法简单介绍下。

（1）构造方法

方法名	释义
PathMeasure()	创建一个空的PathMeasure
PathMeasure(Path path, boolean forceClosed)	创建 PathMeasure 并关联一个指定的Path(Path需要已经创建完成)。

无参构造函数：可创建一个空的 PathMeasure，但是使用之前需要先调用 setPath 方法来与 Path 进行关联。被关联的 Path 必须是已经创建好的。如果关联之后 Path 内容进行了更改，则需要使用 setPath 方法重新关联。
有参构造函数： forceClosed：用来确保 Path 闭合，如果设置为 true，则不论之前Path是否闭合，都会自动闭合该 Path(如果Path可以闭合的话)；

（2）setPath方法

void setPath(Path path, boolean forceClosed)

作用：此方法是 PathMeasure 与 Path 关联的重要方法，效果和构造函数中两个参数的作用是一样的。

（3）isClosed方法

boolean isClosed()

作用：此方法用于判断 Path 是否闭合，但是如果你在关联 Path 的时候设置 forceClosed 为 true 的话，这个方法的返回值则一定为true。

（4）getLength方法

float getLength()

作用：此方法用于获取 Path 路径的总长度。

（5）nextContour方法

boolean nextContour()

作用： Path 可以由多条曲线构成，但不论是 getLength 方法, 还是getgetSegment 或者其它方法，都只会在其中第一条线段上运行。此 nextContour方法就是用于跳转到下一条曲线到方法。如果跳转成功，则返回 true，如果跳转失败，则返回 false。

（6）getSegment方法

boolean getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo)

返回值boolean：判断截取是否成功（true 表示截取成功，结果存入dst中，false 截取失败，不会改变dst中内容）；
float startD：开始截取位置距离 Path 起点的长度（取值范围: 0 <= startD < stopD <= Path总长度）；
float stopD：结束截取位置距离 Path 起点的长度（取值范围: 0 <= startD < stopD <= Path总长度）；
Path dst：截取的 Path 将会添加到 dst 中（注意: 是添加，而不是替换）；
boolean startWithMoveTo：起始点是否使用 moveTo，用于保证截取的 Path 第一个点位置不变（true表示保证截取得到的 Path 片段不会发生形变，false表示保证存储截取片段的 Path(dst) 的连续性）；

作用：用于获取Path路径的一个片段。（如果 startD、stopD 的数值不在取值范围 [0, getLength] 内，或者 startD == stopD 则返回值为 false，不会改变 dst 内容）。

（7）getPosTan方法

boolean getPosTan(float distance, float[] pos, float[] tan)

返回值(boolean）：判断获取是否成功（true表示成功，数据会存入 pos 和 tan 中，false 表示失败，pos 和 tan 不会改变）；
float distance：距离 Path 起点的长度取值范围: 0 <= distance <= getLength；
float[] pos：该点的坐标值，坐标值: (x==[0], y==[1])；
float[] tan：该点的正切值，正切值: (x==[0], y==[1])；

作用：用于获取路径上某点的坐标以及该位置的正切值，即切线的坐标。相当于是getPos、getTan两个API的集合。

（8）getMatrix方法

boolean getMatrix(float distance, Matrix matrix, int flags)

返回值(boolean)：判断获取是否成功（true表示成功，数据会存入matrix中，false 失败，matrix内容不会改变）；
float distance：距离 Path 起点的长度（取值范围: 0 <= distance <= getLength）；
Matrix matrix：根据 falgs 封装好的matrix，会根据 flags 的设置而存入不同的内容；
int flags：规定哪些内容会存入到matrix中（可选择POSITION_MATRIX_FLAG位置、ANGENT_MATRIX_FLAG正切）；

作用：用于得到路径上某一长度的位置以及该位置的正切值的矩阵。

二、单 Path 笔锋(画点成线)

这个要使用上面的所提到的工具 PathMeasure ，接下来用一个简单的例子看看如何使用。

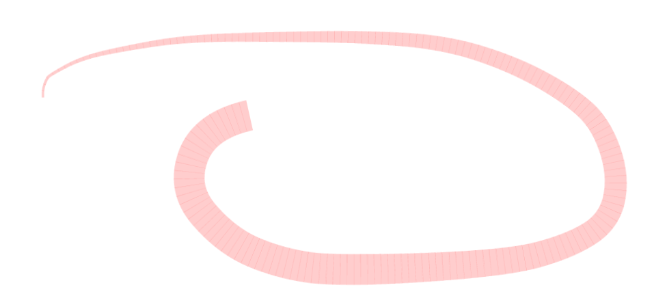

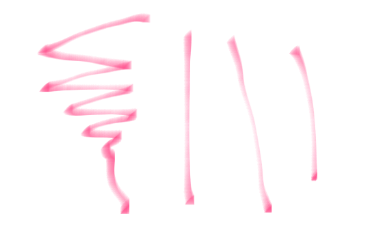

（1）效果图1

这是一个宽度渐变的曲线，同时通过画点成线绘制曲线

（2）代码1

public class GradientPointLineView extends View {private Paint paint;private Path path;private List<PointF> points;public GradientPointLineView(Context context) {super(context);init();}public GradientPointLineView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);init();}private void init() {paint = new Paint(Paint.ANTI_ALIAS_FLAG);paint.setStyle(Paint.Style.FILL);path = new Path();points = new ArrayList<>();}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);if (points.size() < 2) return;// 创建路径path.reset();path.moveTo(points.get(0).x, points.get(0).y);for (int i = 1; i < points.size(); i++) {path.lineTo(points.get(i).x, points.get(i).y);}//绘制所有的点，然后再每个点渐变// 使用 PathMeasure 计算路径上的点PathMeasure pathMeasure = new PathMeasure(path, false);//float pathLength = pathMeasure.getLength();// 设置最大和最小点的大小float maxRadius = 20f;float minRadius = 5f;// 沿路径绘制渐变大小的点float distance = 0;float step = 5f; // 点之间的间隔（像素）while (distance < pathLength) {float[] pos = new float[2];float[] tan = new float[2];pathMeasure.getPosTan(distance, pos, tan);// 计算当前点的半径（根据距离起点位置渐变）float progress = distance / pathLength;float radius = maxRadius - (maxRadius - minRadius) * progress;// 绘制圆点canvas.drawCircle(pos[0], pos[1], radius, paint);distance += step;}// 确保终点被绘制float[] endPos = new float[2];pathMeasure.getPosTan(pathLength, endPos, null);canvas.drawCircle(endPos[0], endPos[1], minRadius, paint);}public void addPoint(float x, float y) {points.add(new PointF(x, y));invalidate();}public void clearPoints() {points.clear();invalidate();}
}

通过PathMeasure计算整个曲线的长度，每过 5 像素就画一个点

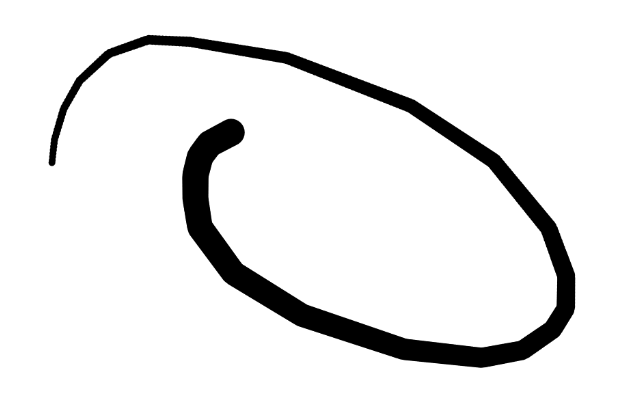

（3）效果图2

之前的效果还可以得到提升，增加贝赛尔曲线和颜色渐变的操作。

（4）代码2

public class SmoothQuadBezierView extends View {private Paint paint;private Path path;private List<PointF> points;private float maxRadius = 20f;private float minRadius = 2f;private int startColor = Color.RED;private int endColor = Color.BLUE;public SmoothQuadBezierView(Context context) {super(context);init();}public SmoothQuadBezierView(Context context, AttributeSet attrs) {super(context, attrs);init();}private void init() {paint = new Paint(Paint.ANTI_ALIAS_FLAG);paint.setStyle(Paint.Style.FILL);path = new Path();points = new ArrayList<>();}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);if (points.size() < 2) return;// 创建平滑的二次贝塞尔曲线路径path.reset();createSmoothQuadPath();// 测量路径长度PathMeasure pathMeasure = new PathMeasure(path, false);float pathLength = pathMeasure.getLength();// 沿路径绘制渐变点drawGradientPoints(canvas, pathMeasure, pathLength);// 绘制明显的起点和终点//drawEndPoints(canvas);}/*** 创建更平滑的二次贝塞尔曲线路径*/private void createSmoothQuadPath() {path.moveTo(points.get(0).x, points.get(0).y);if (points.size() == 2) {// 两个点：使用中间控制点PointF p0 = points.get(0);PointF p1 = points.get(1);float controlX = (p0.x + p1.x) / 2;float controlY = (p0.y + p1.y) / 2;path.quadTo(controlX, controlY, p1.x, p1.y);} else {// 多个点：创建连续平滑曲线for (int i = 1; i < points.size(); i++) {PointF prev = points.get(i - 1);PointF current = points.get(i);if (i == 1) {// 第一个线段float controlX = prev.x + (current.x - prev.x) * 0.5f;float controlY = prev.y + (current.y - prev.y) * 0.5f;path.quadTo(controlX, controlY, current.x, current.y);} else if (i == points.size() - 1) {// 最后一个线段PointF prevPrev = points.get(i - 2);float controlX = prev.x + (prev.x - prevPrev.x) * 0.25f;float controlY = prev.y + (prev.y - prevPrev.y) * 0.25f;path.quadTo(controlX, controlY, current.x, current.y);} else {// 中间线段：使用前后点计算更平滑的控制点PointF next = points.get(i + 1);float controlX = current.x - (next.x - prev.x) * 0.25f;float controlY = current.y - (next.y - prev.y) * 0.25f;path.quadTo(controlX, controlY, current.x, current.y);}}}}/*** 沿路径绘制渐变点*/private void drawGradientPoints(Canvas canvas, PathMeasure pathMeasure, float pathLength) {float distance = 0;float step = 3f;while (distance < pathLength) {float[] pos = new float[2];pathMeasure.getPosTan(distance, pos, null);float progress = distance / pathLength;float radius = calculateRadius(progress);int color = calculateColor(progress);paint.setColor(color);canvas.drawCircle(pos[0], pos[1], radius, paint);distance += step;}}/*** 绘制起点和终点*/private void drawEndPoints(Canvas canvas) {// 起点paint.setColor(startColor);canvas.drawCircle(points.get(0).x, points.get(0).y, maxRadius + 5, paint);// 终点paint.setColor(endColor);canvas.drawCircle(points.get(points.size() - 1).x,points.get(points.size() - 1).y,minRadius + 2,paint);}private float calculateRadius(float progress) {// 使用缓动函数float easedProgress = (float) (1 - Math.pow(1 - progress, 1.5));return maxRadius - (maxRadius - minRadius) * easedProgress;}private int calculateColor(float progress) {return interpolateColor(startColor, endColor, progress);}private int interpolateColor(int color1, int color2, float factor) {float inverseFactor = 1 - factor;return Color.argb((int) (Color.alpha(color1) * inverseFactor + Color.alpha(color2) * factor),(int) (Color.red(color1) * inverseFactor + Color.red(color2) * factor),(int) (Color.green(color1) * inverseFactor + Color.green(color2) * factor),(int) (Color.blue(color1) * inverseFactor + Color.blue(color2) * factor));}public void addPoint(float x, float y) {points.add(new PointF(x, y));invalidate();}public void clearPoints() {points.clear();path.reset();invalidate();}public void setColors(int startColor, int endColor) {this.startColor = startColor;this.endColor = endColor;}
}
