GD32入门到实战45--LVGL开发(Code::Blocks)之创建控件

news 2025/9/9 7:36:04

打开

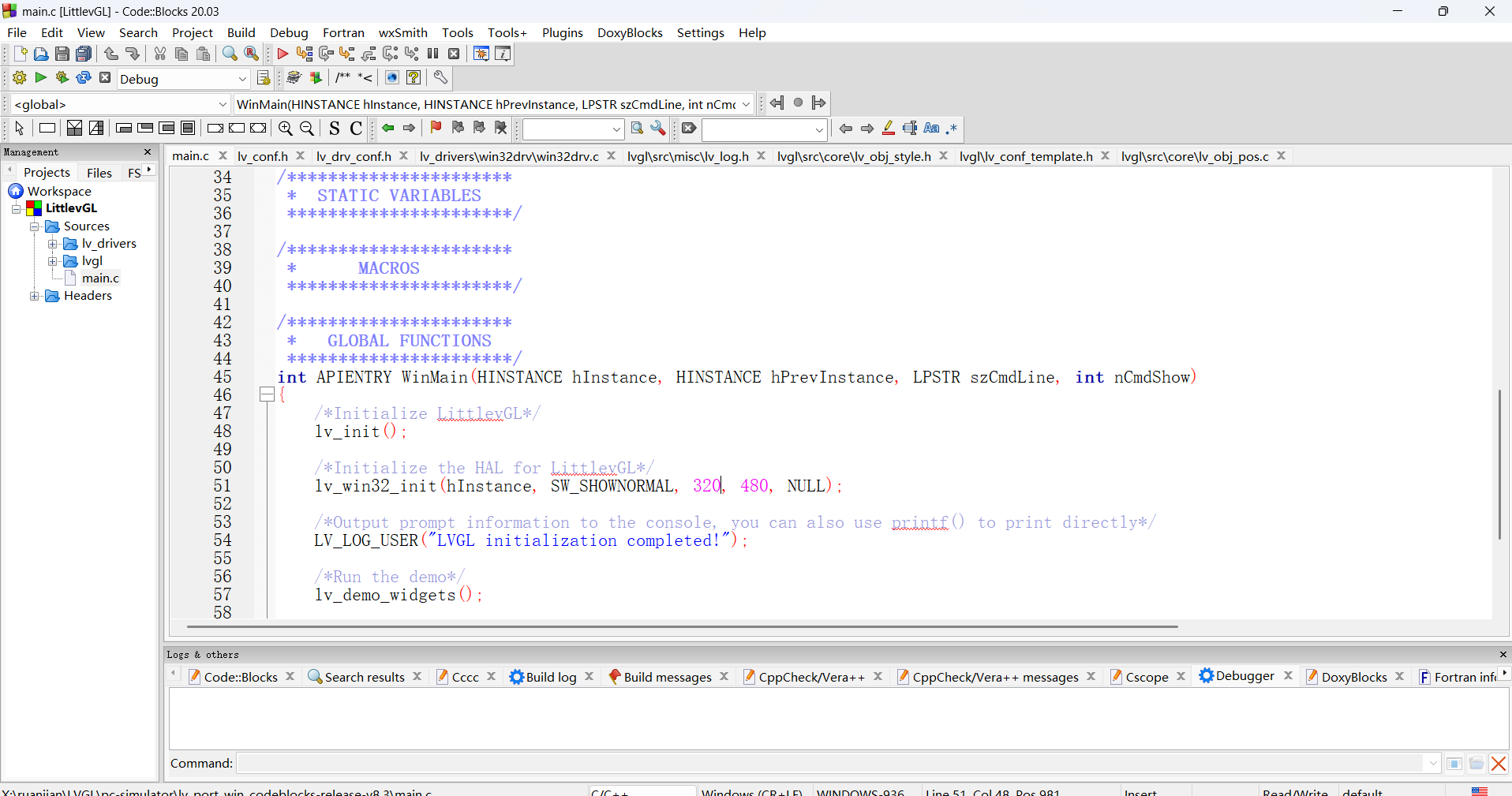

可以设置屏幕分辨率

lv_conf.h设置要和keil设置的一样

设置好后可以点击这个红色按键（编译+仿真）

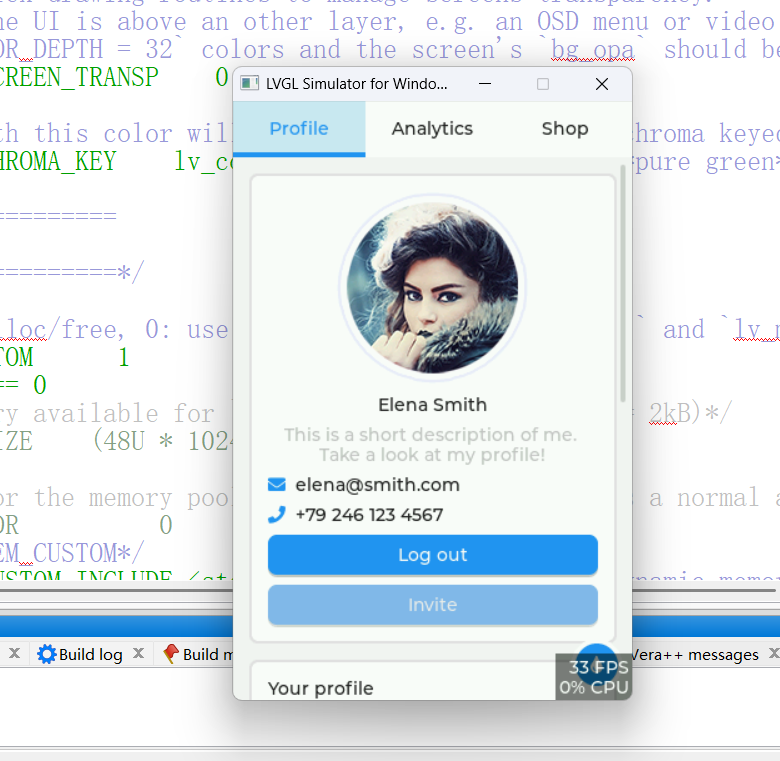

这时会弹出窗口

创建控件

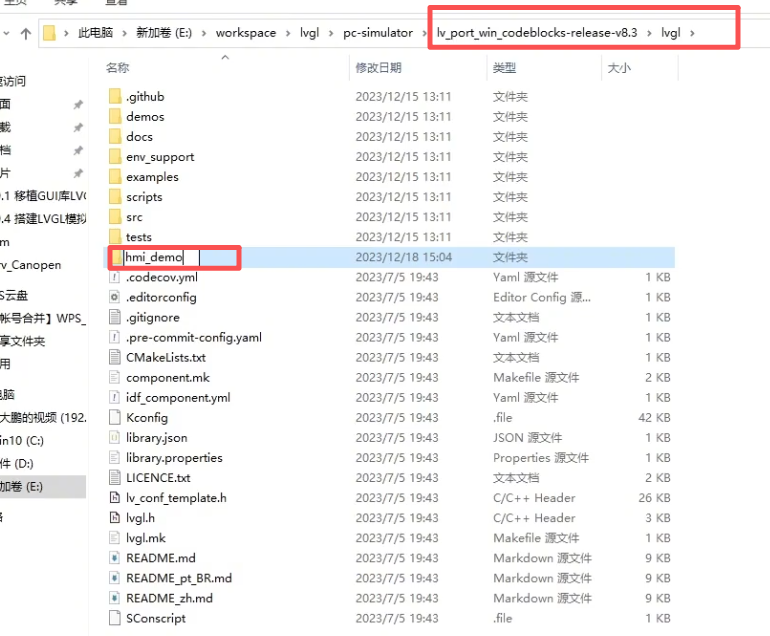

我们在文件夹创建hmi_demo文件夹

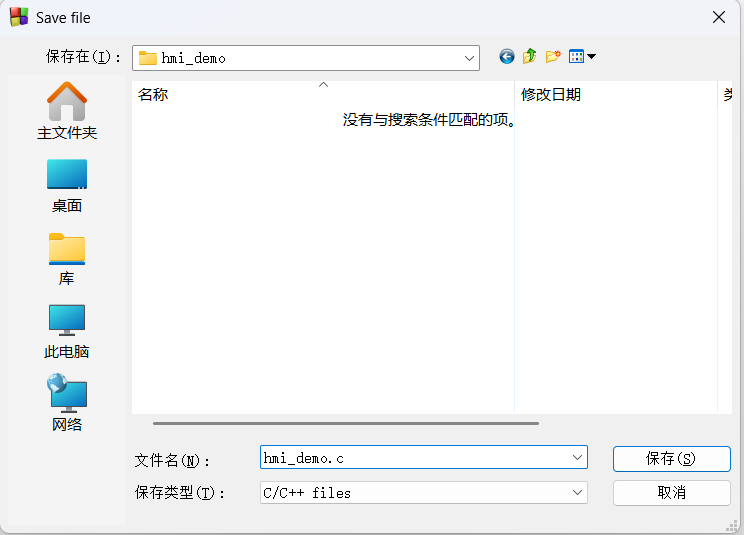

我们在软件新建空白文件

命名放在hmi_demo文件夹

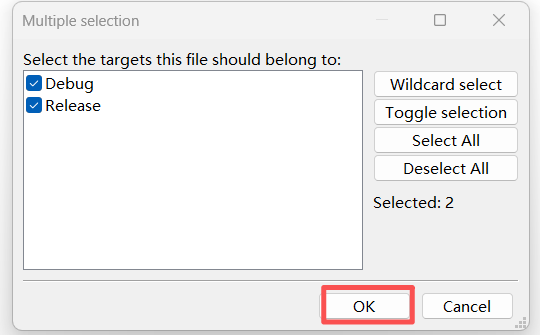

点击ok

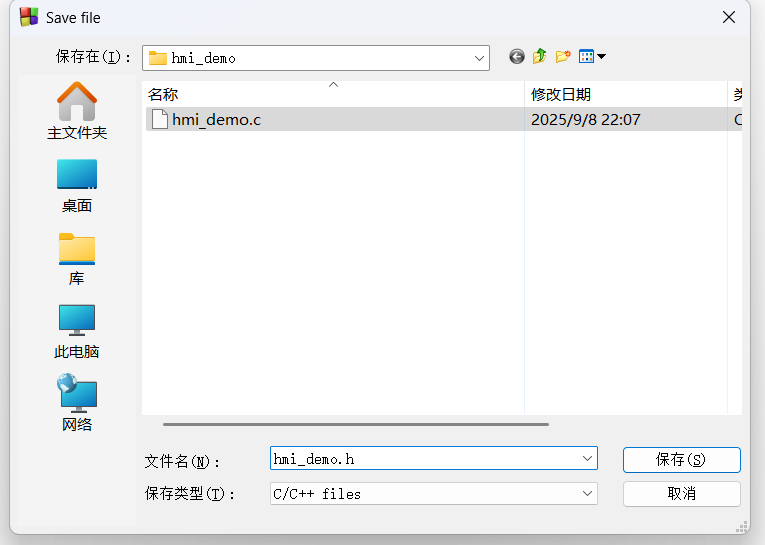

新建头文件

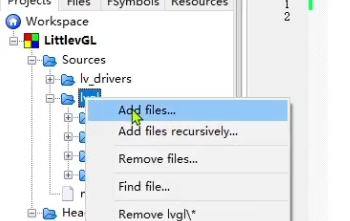

我们在Sources的lvgl文件夹添加刚才创建的.c文件

在Headers的lvgl文件夹添加刚才创建的.h文件

编写hmi_demo.c

#include "lvgl.h"void HmiDemo(void)

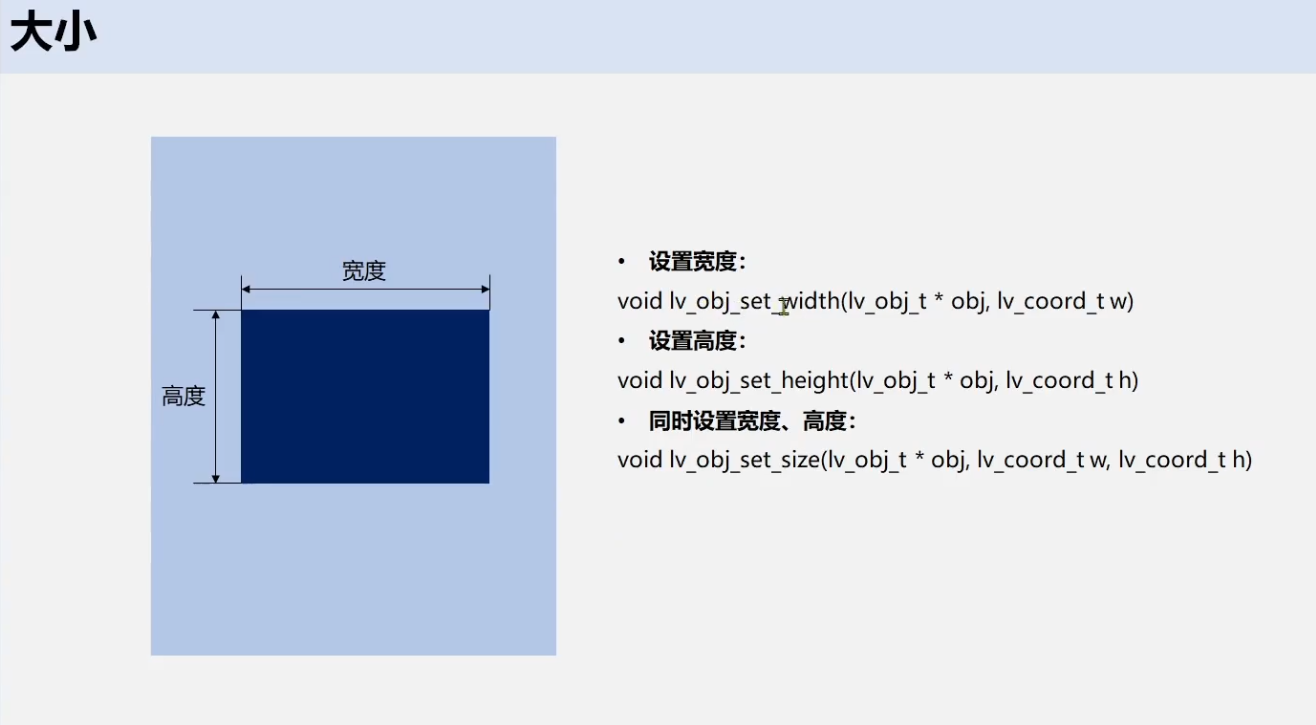

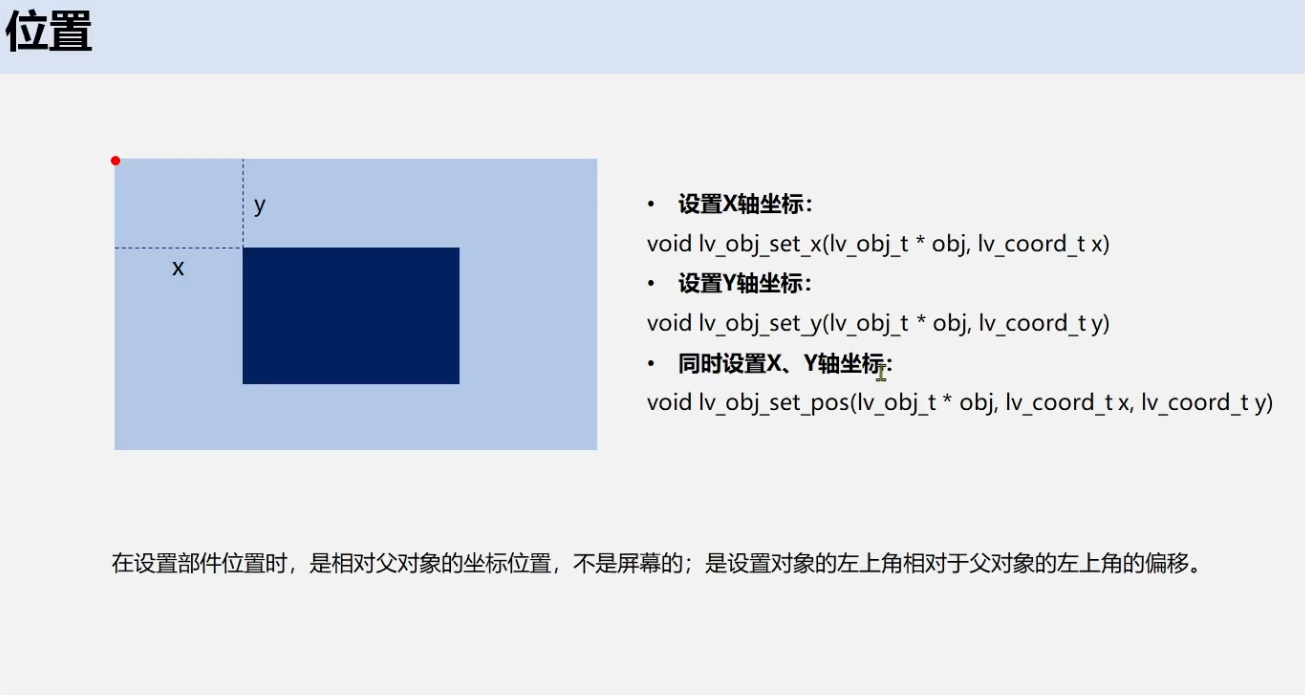

{lv_obj_t *btn1 = lv_btn_create(lv_scr_act());//父对象为屏幕左上角原点lv_obj_set_size(btn1, 100, 100);//设置btn大小lv_obj_set_pos(btn1,120,40);    //设置btn位置（基于父对象）//   lv_obj_t *btn2 = lv_btn_create(btn1);//父对象为btn1
}

#ifndef _HMI_DEMO_H
#define _HMI_DEMO_Hvoid HmiDemo(void);#endif // HMI_DEMO_H

main.c


/*** @file main**//**********************      INCLUDES*********************/
#include <stdlib.h>
#include <unistd.h>#include "lvgl/lvgl.h"
#include "lvgl/demos/widgets/lv_demo_widgets.h"
#include "lv_drivers/win32drv/win32drv.h"#include <windows.h>
#include "hmi_demo/hmi_demo.h"//调用我们自己写的库/**********************      DEFINES*********************//***********************      TYPEDEFS**********************//***********************  STATIC PROTOTYPES**********************/
static void hal_init(void);
static int tick_thread(void *data);/***********************  STATIC VARIABLES**********************//***********************      MACROS**********************//***********************   GLOBAL FUNCTIONS**********************/
int APIENTRY WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR szCmdLine, int nCmdShow)
{/*Initialize LittlevGL*/lv_init();/*Initialize the HAL for LittlevGL*/lv_win32_init(hInstance, SW_SHOWNORMAL, 320, 480, NULL);/*Output prompt information to the console, you can also use printf() to print directly*/LV_LOG_USER("LVGL initialization completed!");/*Run the demo*///lv_demo_widgets();HmiDemo();//人机交互界面while(!lv_win32_quit_signal) {/* Periodically call the lv_task handler.* It could be done in a timer interrupt or an OS task too.*/lv_task_handler();usleep(10000);       /*Just to let the system breath*/}return 0;
}

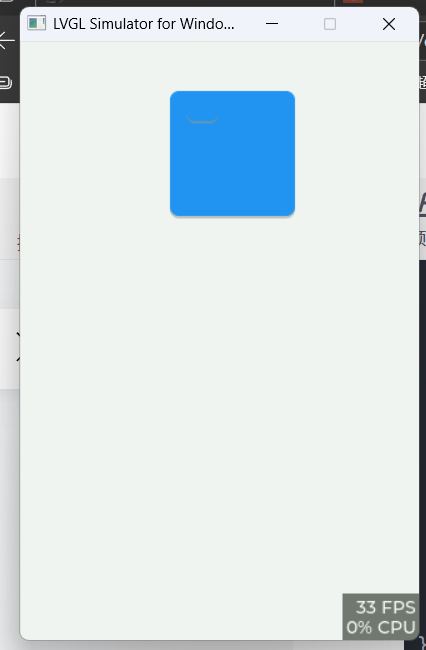

运行可以看见：
