输入1.8~5.5V 输出1A 超级适合软包锂电池产品的DCDC升降压芯片TX4401

今天来一个非常适合软包锂电池供电产品使用的升降压芯片TX4401。

它有两种封装，MSOP10的输入电压范围是2.7V~5.5V，SOP8的输入电压范围是1.8V~5.5V。

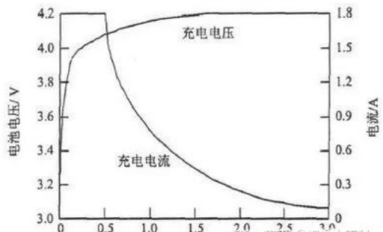

一般来说我们淘宝上买的软包锂电池和18650，额定电压都是3.7V，不过放电截止电压是2.75V，充电截止是4.2V，所以电压范围是2.75V~4.2V。

而我们单片机常用的供电电压是3.3V和5V，5V的话无脑升压就行了，如果是3.3V的话就有点小麻烦了，你用升压吧，电池额定电压是3.7V；你用降压吧，电池的电压最低又可以到2.75V。

不过如果不需要榨干电池的话，用降压就行，基本上能用到电池80%~90%的能量。

但如果你要榨干电池，那么使用TX4401就蛮合适的，但是使用TX4401的话，要确保你的电池有保护板，否则TX4401最低是1.8V都可以继续压榨电池，没有保护板的话会对电池产生损害。

我们接着说TX4401。

最高可以输出1A的电流。

效率最高有95%。

工作频率可以从350KHz调到1.5MHz。

它有两种封装，不过这边就只讲8引脚的吧，比较它的输入电压范围更大，感觉实用性更强一些，我画的测试版也是SOP8封装的。

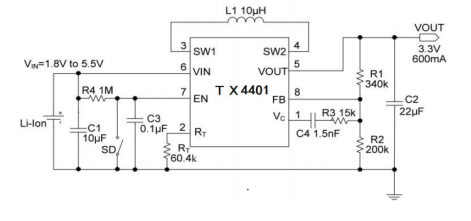

手册里的推荐原理图如上。

EN引脚是高电平有效，手册里是通过1MΩ的电阻接到VIN。

FB上的反馈电阻这边用的阻值是340K和200K，输出的是3.3V，如果要修改输出的电压，那么调整这俩电阻，但是阻值不能和这俩差太多。

FB参考电压是1.212V，用下面的公式去选择R1和R2。

Rt接了个60.4K的电阻，对应的频率差不多是1MHz。

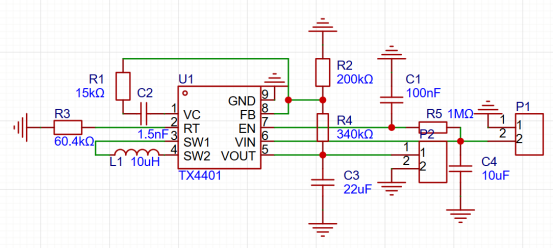

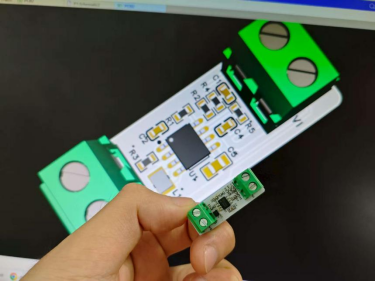

下面是我对着手册画的板子。

为了能做成这种长条形，接线端子能在两端且对齐，因此在布局和走线上做了妥协。

不过问题不是很大，实测的效果还可以。
