YOLOv8支持旋转框检测(OBB)任务随记

前言

u版的yolov8本身是支持obb任务，也就是旋转框检测任务的，这篇文章就是总结出如何快速上手使用yolov8-obb训练，以及解释训练和推理时obb任务比一般hbb任务（垂直框检测）的一些差异。

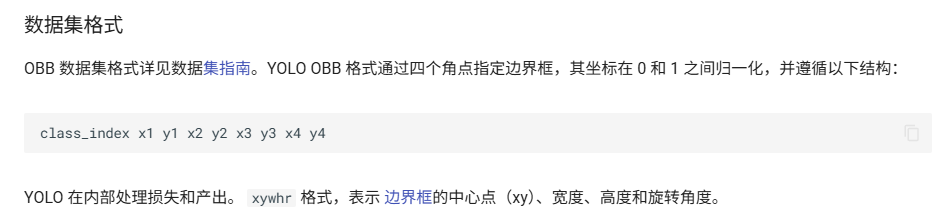

一、数据集制作

处理的过程中，把1: 所有坐标看为segments；
也就是说把旋转框的坐标处理成分割任务的坐标。

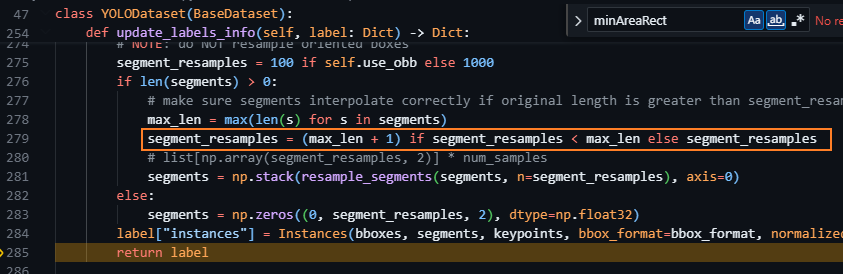

且把只有4个坐标进行重采样，变成100个点：
代码位置：/ultralytics/ultralytics/data/dataset.py

二、训练

需要注意：
数据集制作为四个角点的形式，然后训练的时候利用预测的角度，把预测的x1y1x2y2转换为xywh，然后去进行iou计算loss，并没有直接计算angle的loss。
角度转换规则为：目标框相对于水平轴的逆时针旋转角度。

model_type = "yolov8s-obb"
print(f"model_type: {model_type}")model = YOLO(f'{model_type}.yaml').load(f'{model_type}.pt')  # build from YAML and transfer weights# Train the model
model.train(data=yaml_file, epochs=100, imgsz=640, batch=8, patience=5000)

注：

1. 对应模型类型要选yolov8的obb版本
2. 这里yaml_file需要有垂直框检测的基础，数据集格式按照以上方式制作即可。

2.1 数据增强的处理

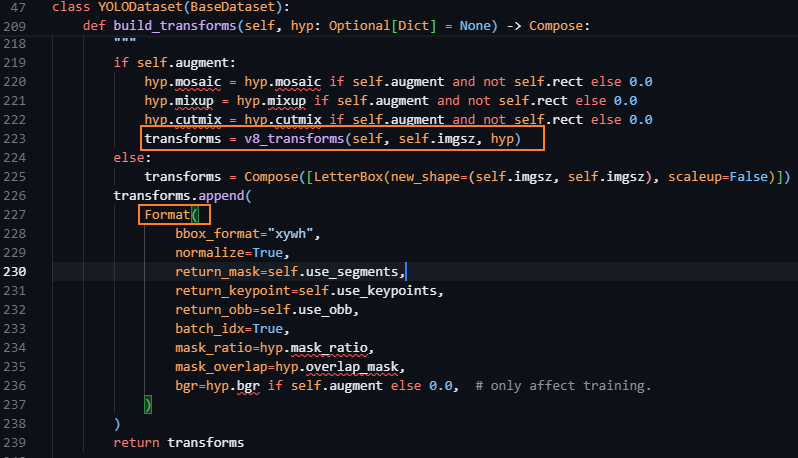

ultralytics/ultralytics/data/dataset.py

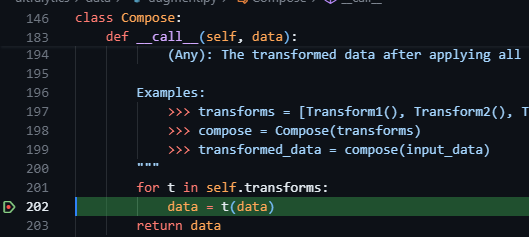

/data/thomascai/codes/ultralytics/ultralytics/data/augment.py

主要原理是对于segments进行处理，最后再统一转为中心点、宽高和角度。

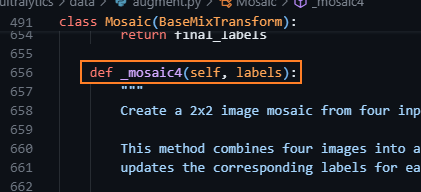

如：_mosaic4

ultralytics/ultralytics/data/augment.py

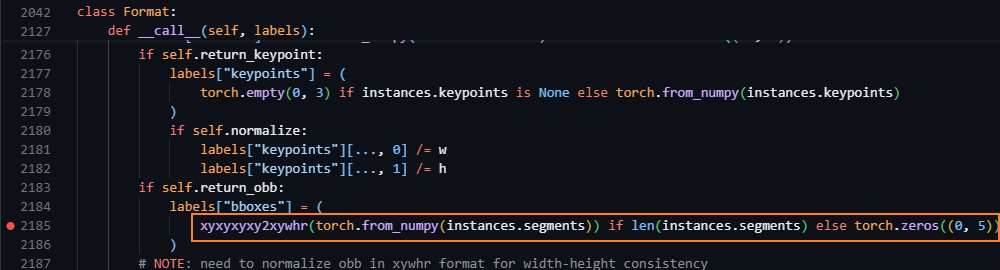

处理完之后，在Format中进行整体转换

ultralytics/ultralytics/data/augment.py

轮廓点 -> (cx, cy), (w, h), angle

ultralytics/ultralytics/utils/ops.py

这就是在训练数据迭代的box标签（归一化后的）：如：0.0602, 0.3016, 0.0090, 0.0100, 0.3214 — 表示目标中心点的x坐标、y坐标、宽、高和角度。

2.2 头网络的输出 （scale - S）

ultralytics/ultralytics/nn/modules/head.py
OBB 输出2个元素

• 元素1：主输出 outputs

  [torch.Size([8, 65, 128, 128]),torch.Size([8, 65, 64, 64]),torch.Size([8, 65, 32, 32])
  ]


  含义：

  • 8：batch size

  • 65：每个位置的输出通道数，计算方式是：

    65 = num_classes + self.reg_max * 4= 1 + 16 * 4   ← 示例中类别数为1
    其中：
    4 表示：[x1, y1, x2, y2]（左上和右下点），16表示其到anchor点的距离分布


  • H x W：对应特征图大小（即感受野分辨率）

• 元素2：输出角度

  torch.Size([8, 1, 21504])


  含义：
  • 8：batch size
  • 1：通道维度（可能用于统一格式）
  • 21504：所有特征图上所有位置的预测结果拉平后的数量
    你可以理解为：

    21504 = 128x128 + 64x64 + 32x32 = 16384 + 4096 + 1024


2.3 损失函数的计算

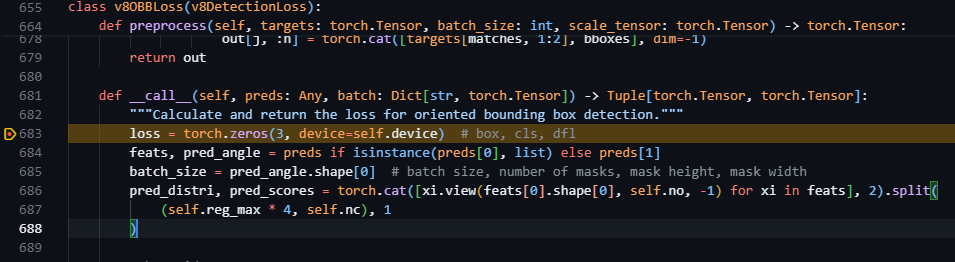

ultralytics/ultralytics/utils/loss.py

重点是把预测的坐标分布先通过dfl计算还原成
-> x1,y1,x2,y2 然后再通过 anchor和预测的angle 变换成
-> x,y,w,h （中心点xy和宽高）
（然后跟真实框坐obb版本iou）

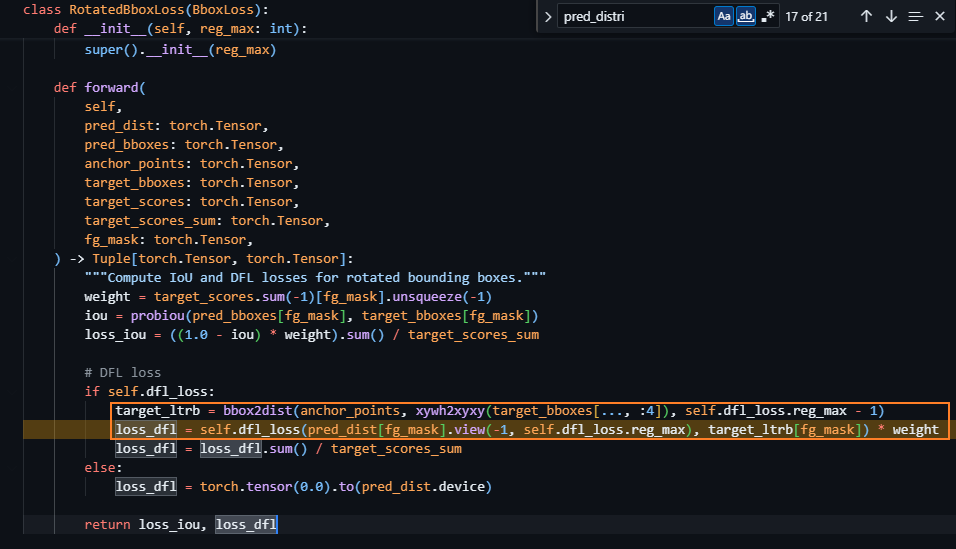

注意：这里有个trick，就是在计算dfl loss的时候。
真实值通过简单的加减得到左上和右下的坐标，然后再计算与anchor点的距离作为真实值；
然后预测的分布和真实值去做dfl loss计算；
需要注意的是，这里是一个近似解法，因为真实值其实是旋转框，但因为是预测与anchor点的距离，所以这里比较接近，yolov8就这么近似解了。

target_ltrb 的 shape为：torch.Size([8, 21504, 4])
pred_dist 的 shape为：torch.Size([8, 21504, 64])

三、推理

3.1 推理后处理的角度解析

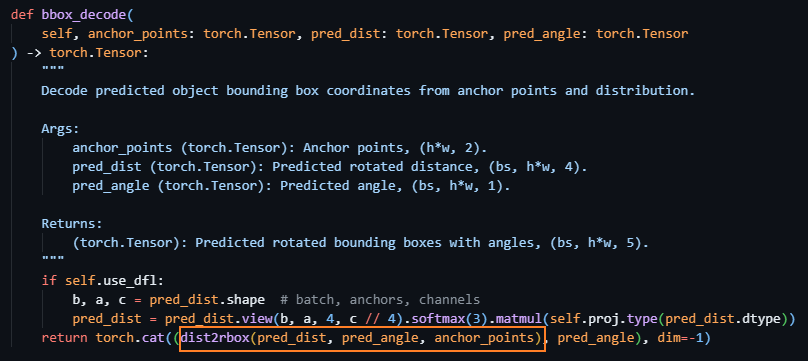

ultralytics/ultralytics/nn/modules/head.py

推理阶段，在detect的head网络中，走推理分支，然后直接得到中心点坐标、宽高+角度，这个就是传入后处理的主要元素（实际还有其他的，但主要用到这个）。

参考资料

1. 仓库地址：https://github.com/ultralytics/ultralytics/tree/main/ultralytics
2. 数据集制作参考：https://docs.ultralytics.com/zh/datasets/obb/#usage
3. 训练和推理：https://docs.ultralytics.com/zh/tasks/obb/#dataset-format
