优利德绝缘电阻测试仪：从原理、操作到安全应用的完全指南

在电气安全检测领域，绝缘电阻测试是保障设备稳定运行与人员安全不可或缺的核心环节。面对这一关键任务，工程师们需要一款既精准可靠又高效易用的测试工具。

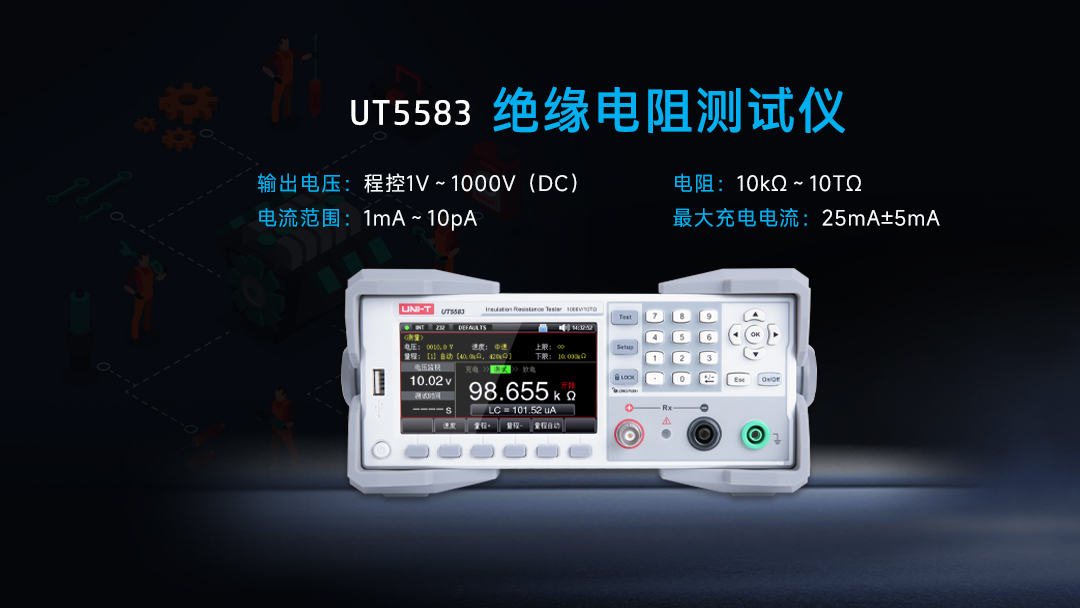

UT5583作为一款先进的数字绝缘电阻测试仪，集高精度测量、多档位电压输出和智能化操作等优势于一身，广泛应用于电力系统维护、电气设备检修以及工业生产质量检测等领域。

本文将带您深入了解绝缘电阻测试的科学原理，并以UT5583绝缘电阻测试仪为例，详细演示标准操作流程、解读关键测试数据、总结重要安全规范。无论您是资深工程师还是行业新人，都能通过本文掌握专业仪器的使用方法，为您的电气安全检测工作提供坚实支撑。

绝缘电阻测试的基本原理与科学基础

绝缘电阻测试的核心是评估绝缘材料阻止电流泄漏的能力，它直接关系到用电安全与设备可靠性。其原理基于欧姆定律：在绝缘材料两侧施加直流电压，测得泄漏电流，再通过公式 R=U/I 计算出绝缘电阻值。优利德UT5583绝缘电阻测试仪正是基于该原理设计，并融合了更复杂的技术实现，以实现精准可靠的测量。

01 工作电压范围可达1kV

与传统指针式兆欧表相比，UT5583绝缘电阻测试仪优势显著。普通数字万用表的欧姆档测试电压通常低于10V，而UT5583绝缘电阻测试仪的工作电压可达1kV，能够真实反映绝缘材料在高电场强度下的性能。对于高压电缆测试等特殊应用，其测量范围更可高达10TΩ，体现出极高的灵敏度和抗干扰能力。

02 三端子设计（L线路端、E接地端、G保护端）

UT5583绝缘电阻测试仪采用三端子设计（L线路端、E接地端、G保护端），其保护端（G）可有效排除表面泄漏电流的干扰，确保仅测量绝缘材料内部的体积电流。这一功能在高湿度环境或进行TΩ级高阻测量时尤为关键，能显著提高测量的准确性。

环境温湿度对绝缘测试影响显著。绝缘材料一般具有负温度系数，电阻随温度上升而下降，因此UT5583绝缘电阻测试的测量数据需依据标准温度（通常为20℃）进行换算比较。同时，高湿度可能使绝缘表面形成水膜，增加泄漏电流，故测试前应清洁被测设备表面并尽可能控制环境条件。

03 高精度ADC（模数转换器）和数字滤波算法

从技术参数来看，UT5583绝缘电阻测试仪的短路电流输出能力体现了其高压源内阻特性，并直接影响了对容性负载（如长电缆）的充电速度和测量稳定性。仪器内部采用高精度ADC（模数转换器）和数字滤波算法，可准确测量低至pA级的微弱电流，为实现宽量程和高精度测试提供了关键保障。



安全规范与设备维护保养要点

绝缘电阻测试是一项涉及高压的操作，严格遵守安全规范不仅关系到测量结果的准确性，更是保障操作人员生命安全和设备完好的前提条件。

UT5583绝缘电阻测试仪具备多重安全保护功能设计，但操作人员仍须严格遵守安全规范。

01 测试前完全断电是最基本的安全要求

测试前必须确保被测设备完全断电，这是最基本且至关重要的安全前提。对于可能产生感应高压的设备，必须预先彻底消除残余电荷，任何疏忽都可能造成严重安全事故。

02 个人防护是安全操作的首要屏障

操作时须穿戴绝缘手套与绝缘鞋，潮湿环境或高压测试中还应使用绝缘垫。测试过程中严禁触碰裸露测试线，并始终保持与带电部位的安全距离，尤其避免接触正输出高压的E、L端子。UT5583绝缘电阻测试仪在高压输出时会以指示灯和蜂鸣声警示，务必密切注意这些提示。

03 测试环境的安全评估至关重要

应避免在潮湿（湿度＞70%）、强磁场或存在易爆气体的环境中操作。若必须在潮湿环境下测试，须正确使用保护端（G端）以消除表面泄漏电流干扰。测试现场应保持整洁、操作空间充足，并设置安全警示标识，防止他人误入。在高空、密闭空间等特殊场所作业时，还应采取额外防护措施并实施专人监护。

04 存放与保管条件直接影响仪器性能和寿命

仪器应存放于干燥、通风、无腐蚀性气体的环境中，温度宜保持在-10℃～40℃，相对湿度不超过80%。在运输和携带过程中，应做好防震保护，避免剧烈震动或跌落，以免损坏内部元件，影响测量精度。

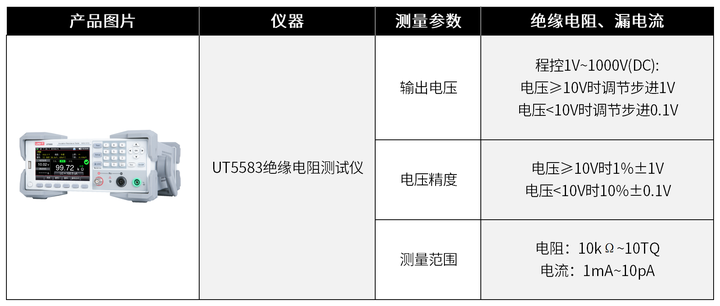

仪器推荐
