Python+DRVT 从外部调用 Revit：批量创建梁

news 2025/9/6 7:02:12

今天让我们继续，看看如何批量创建常用的基础元素：梁。

跳过轴线为直线段形的，先从圆弧形的开始：

from typing import List, Tuple
import math
# drvt_pybind 支持多会话、多文档，先从简单的单会话、单文档开始
# MyContext是在Python中用户自定义的单会话、单文档的上下文管理类
from packs.core import MyContext, m2feet, feet2m, isNone, deg2rad# 导入驱动 Revit 的核心模块
from drvt_pybind.Autodesk import Revit
from drvt_pybind.Autodesk.Revit import DB
from drvt_pybind.Autodesk.Revit.DB import Structure# 批量创建多个标高（此函数就是从"Python+DRVT 从外部调用 Revit：批量创建标高"中照搬过来，做了一点修改）
def createLevels(ctx: MyContext, levels: List[DB.Level]) -> None:"""本示例移值自 Revit 2025.3 SDK 中的相关示例"""session = ctx.sessiondoc = ctx.doctry:# 涉及到修改操作的，需要锁定并用事务包装ctx.lockAndStartTransaction("创建标高")floorPlanTypeId = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.ViewFamilyType)).FirstElementId()if isNone(floorPlanTypeId):raise AssertionError("尝试获取ViewFamilyType失败")for i in range(1,18):l = 10 + i * 3level = DB.Level.Create(session, doc, m2feet(l))name = f"测试标高 {l}"# 更新标高的名称level.setName(name)levels.append(level)# 创建与标高对应的 ViewPlan，这样 楼层平面 视图会出现在项目管理器中levelId = level.getId()vp = DB.ViewPlan.Create(session, doc, floorPlanTypeId, levelId)if vp is not None:vp.setName(name)# 提交事务并解锁，若没有错误则修改操作将会生效ctx.commitTransactionAndUnlock()except Exception as e:print(f"【异常】{e}")# 回滚事务并解锁ctx.rollbackTransactionAndUnlock()# 遍历已有标高然后再批量创建多个标高，返回按Elevation从低到高的List[DB.Level]
def getLevels(ctx : MyContext) -> List[DB.Level]:tmp : List[DB.Level] = []levelList = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.Level)).ToElements()for i in range(levelList.getCount()):l = DB.asLevel(levelList.getItem(i))if isNone(l):continuetmp.append(l)ret = sorted(tmp, key=lambda x:x.getElevation())# 批量创建多个标高createLevels(ctx, ret)return ret# 获取创建梁用的(Family,FamilySymbol)，返回List[Tuple[DB.Family, DB.FamilySymbol]]
def getFamilySymobls(ctx : MyContext) -> List[Tuple[DB.Family, DB.FamilySymbol]]:symbols : List[Tuple[DB.Family, DB.FamilySymbol]] = []listFa = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.Family)).ToElements()for i in range(listFa.getCount()):fa = DB.asFamily(listFa.getItem(i))if isNone(fa):continue# 按族类别过滤，减少无用的遍历fc = fa.getFamilyCategory()if isNone(fc) or fc.getBuiltInCategory() != DB.BuiltInCategory.OST_StructuralFraming:continueenumerator = fa.GetFamilySymbolIds().GetEnumerator()while enumerator.MoveNext():elementId = enumerator.getCurrent()element = ctx.doc.GetElement(elementId)fs = DB.asFamilySymbol(element)if fs is None:continuesymbols.append((fa, fs))return symbolsdef CreateArc(ctx : MyContext, z: float) -> DB.Arc:"""create an horizontal arc instance with specified z coordinate value"""session = ctx.sessioncenter = DB.XYZ.ctor(session, 0, 0, z)radius = m2feet(10.0)startAngle = 0.0endAngle = deg2rad(120)xAxis = DB.XYZ.ctor(session, 1, 0, 0);yAxis = DB.XYZ.ctor(session, 0, 1, 0);return DB.Arc.Create(session, center, radius, startAngle, endAngle, xAxis, yAxis)def CreateCurvedBeam(ctx : MyContext, fsBeam: DB.FamilySymbol, curve: DB.Curve, level: DB.Level) -> bool:"""create a curved beamfsBeam: beam typecurve: Curve of this beam.level: beam's reference level"""doc = ctx.doccreate = doc.getCreate()try:if not fsBeam.getIsActive():fsBeam.Activate()beam = create.NewFamilyInstance(curve, fsBeam, level, Structure.StructuralType.Beam);if beam is None:return False# get beam location curvebeamCurve = beam.getLocation()if beamCurve is None:return Falseexcept Exception as e:print(f"异常：{e}\n")return Falsereturn True            # 示例创建圆弧梁、椭圆梁、NURBS曲线梁
def BeamCreation(ctx: MyContext) -> None:"""This sample demonstrates how to create curved beam, this sample can create three types of curved beam: arc, ellipse and nurbspline.本示例移植自 Revit 2025.3 SDK 中的示例 CurvedBeam"""try:if ctx.doc is not None:ctx.closeDoc(True)template = r"E:\rvt\template\结构样板.rte"fileName = r"E:\rvt\BeamCreation.rvt"err = ctx.createAndActiveDoc(template, fileName)if err != 0:raise AssertionError(f"创建项目文档失败: 错误码 {err}")levels = getLevels(ctx)symbols = getFamilySymobls(ctx)if len(symbols) == 0:print("当前文档中没有OST_StructuralFraming类别的族类型")return# 涉及到修改操作的，需要锁定并用事务包装ctx.lockAndStartTransaction("创建curved beam")nSymbols = len(symbols)for i in range(len(levels)):locLev = levels[i]family, familySymbol = symbols[ i % nSymbols ]levelZ = locLev.getElevation()curve = CreateArc(ctx, levelZ)if CreateCurvedBeam(ctx, familySymbol, curve, locLev):print(f"Succeeded to create beam({family.getName()}:{familySymbol.getName()}) at: {locLev.getName()}")# 提交事务ctx.commitTransactionAndUnlock()except Exception as e:print(f"【异常】{e}")# 回滚事务并解锁ctx.rollbackTransactionAndUnlock()# 保存文档并关闭ctx.closeDoc(True)# 下面这段代码，看过“创建新项目”示例的会很熟悉，就是照搬过来的
# 创建新的上下文（可以按需创建多个，意味着能直接管理多个 Revit 会话）
ctx = MyContext("在这里指定会话名称")
# 初始化会话（启动 Revit 进程实例）
ctx.initSession()# 调用BeamCreation
BeamCreation(ctx)# 结束会话（Revit 进程实例将退出）
ctx.dispose()

再一个完整的自动化脚本，上面的代码做了什么？

1、创建Revit会话，启动Revit进程（可见、可交互，与手工启动的无任何差异）

2、批量创建梁

3、结束会话，退出Revit进程

其中“2、批量创建梁”做了以下工作：

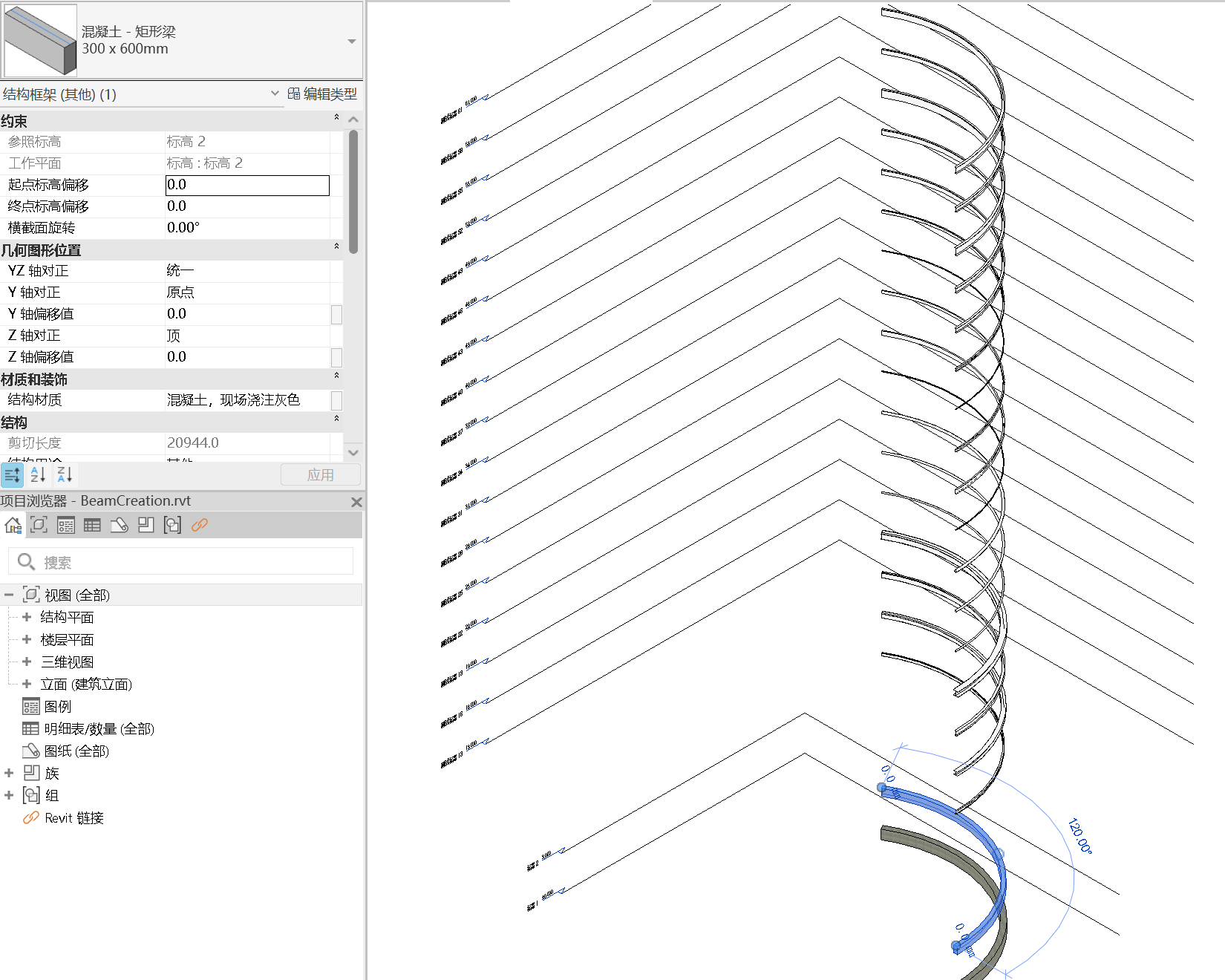

1）以“结构样板.rte”为样板，创建项目 “BeamCreation.rvt” 并作为当前活动文档（可见、可交互）

2）获取该文档中所有标高（缺省仅2个），并批量创建多个，按Elevation排序

3）获取该文档中所有可用于创建梁的(Family,FamilySymbol)对

4）在每一个标高上

a）按次序选择一对Family,FamilySymbol

b）在当前标高的高度上创建一个圆弧

c）基于b）中创建的圆弧与选择的FamilySymbol在当前标高上创建一个梁实例
