相机刮除拜尔阵列

发表于 2020-11-12 19:27:38 | 只看该作者 北落师门 发表于 2020-10-23 16:38 加热确实可以软化胶水但是要精确控温，建议用热风枪，吹得好抠下来应该挺轻松的。 … 问一下大概多少度吹多久呢 我拿我弄坏的试了试玻璃的胶水没化后面的线路板的bga先给吹下来了 楼主| 发表于 2020-11-13 00:12:33 | 只看该作者 zxwanghongyi 发表于 2020-11-12 19:27 问一下大概多少度吹多久呢 我拿我弄坏的试了试玻璃的胶水没化后面的线路板的bga先给吹下来了 … 手机这个传感器太小了，很难吹的，温度嘛300也够了，目的只是让胶水软化，吹的时候把组件贴在其他东西上加强散热。其实也没必要吹，直接撬就行了。 请问您，是用什么挂的，会不会伤到光电二极管？手里有个后背想改黑白机，正在学习技术中。 2023-03-06 20:44 12 回复 ProRes422 手术刀 控制好力度不会，害怕的话可以用牙签效率低安全性高 要拆下来 视频里用的牙签 实拍效果可以把自己相机拍的raw文件放进rawtherapee选择mono解码 改机后放大每个像素点都会有黑白信息 卡祖笛仙儿 需要拆下来吗?用什么东西刮的?实拍效果怎样 2021-02-28 10:22 2 回复 ProRes422 要拆下来 视频里用的牙签 实拍效果可以把自己相机拍的raw文件放进rawtherapee选择mono解码 改机后放大每个像素点都会有黑白信息 节约用水的小完能 拜耳滤镜时什么颜色的呀，刮成什么颜色是刮好了呀，我刮到了铜皮颜色 2025-02-13 12:30 回复 ProRes422 看我发的另外的视频有其他视角 2025-02-13 12:50 回复 叫你大b呢 我看别人是用什么溶液浸泡然后再刮的，那个溶液是什么呀？ 买瓶光刻胶就搞定了 2024-02-27 17:04 回复 螃蟹DIY 大佬买正极性还是负极性啊 2024-03-11 08:41 1 回复 阿肆的脑回路 回复 @螃蟹DIY :[笑哭]我也是听别人说的。 2024-03-11 17:38 1 回复 螃蟹DIY 回复 @阿肆的脑回路 :[笑哭] 2024-03-11 18:31 回复 阿肆的脑回路 回复 @螃蟹DIY :试一下，等你好消息

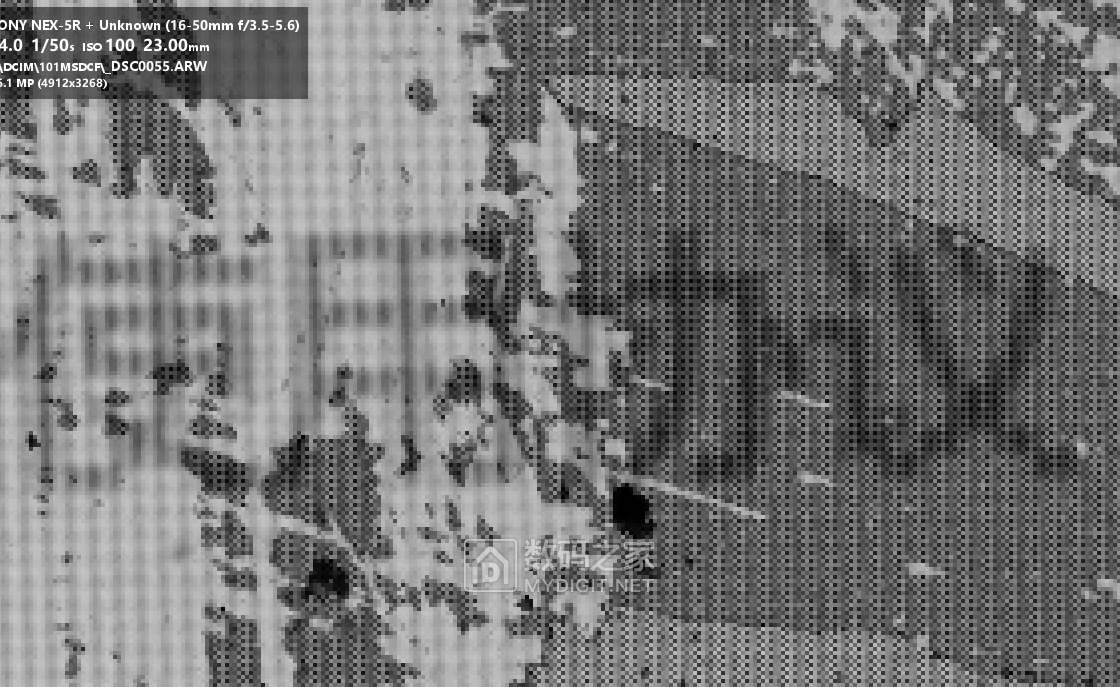

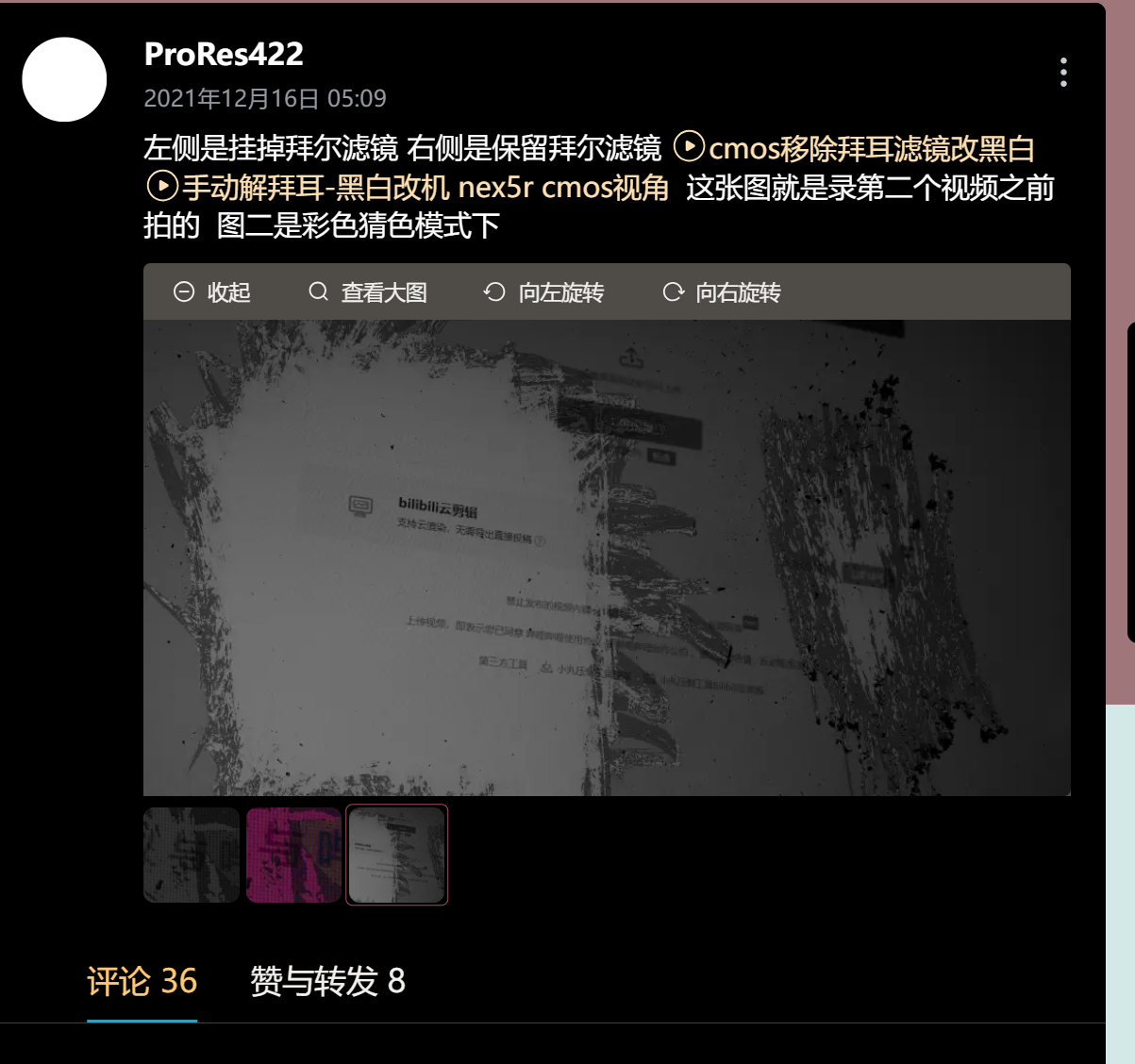

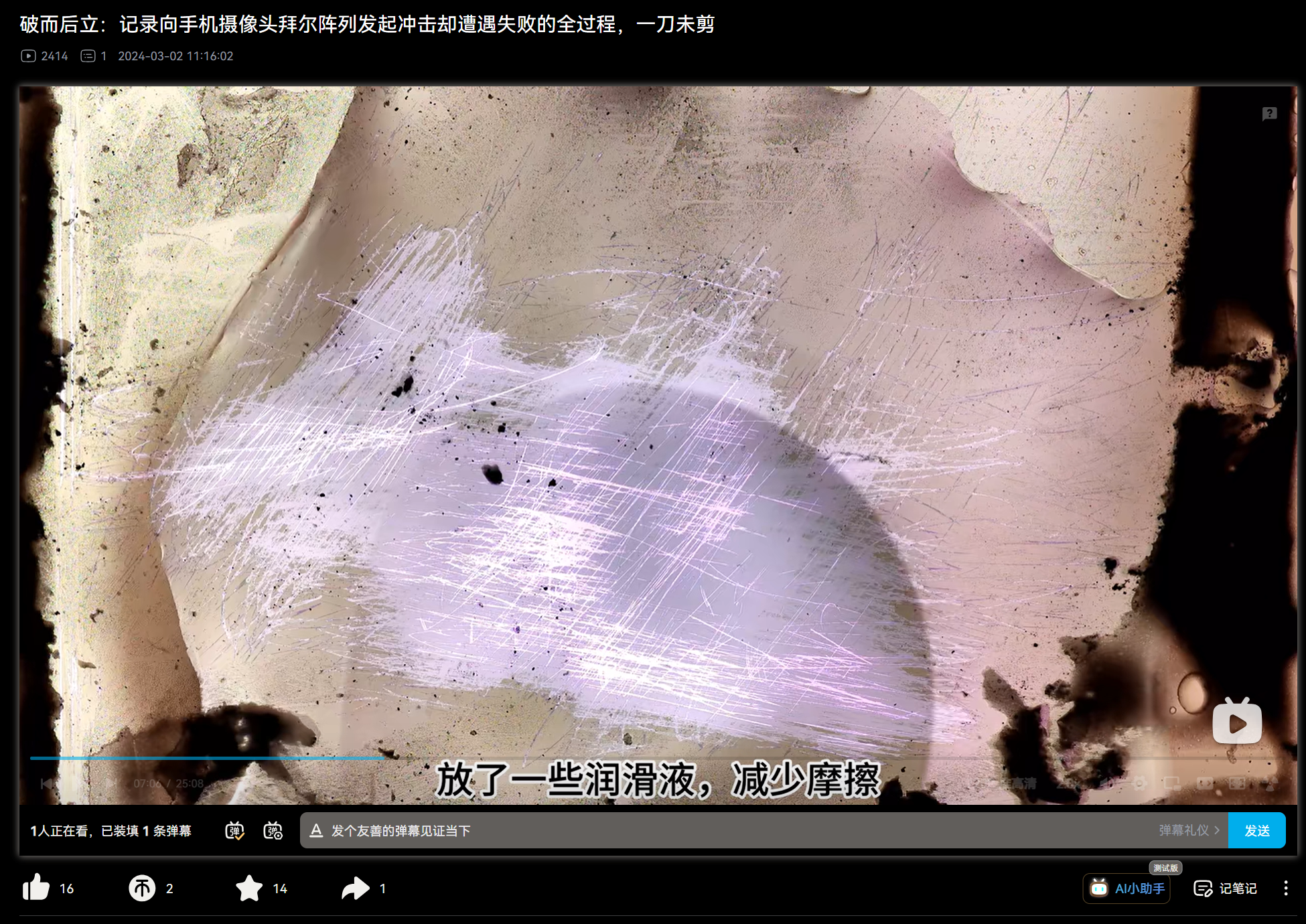

左侧是挂掉拜尔滤镜 右侧是保留拜尔滤镜 cmos移除拜耳滤镜改黑白 手动解拜耳-黑白改机 nex5r cmos视角 这张图就是录第二个视频之前拍的 图二是彩色猜色模式下

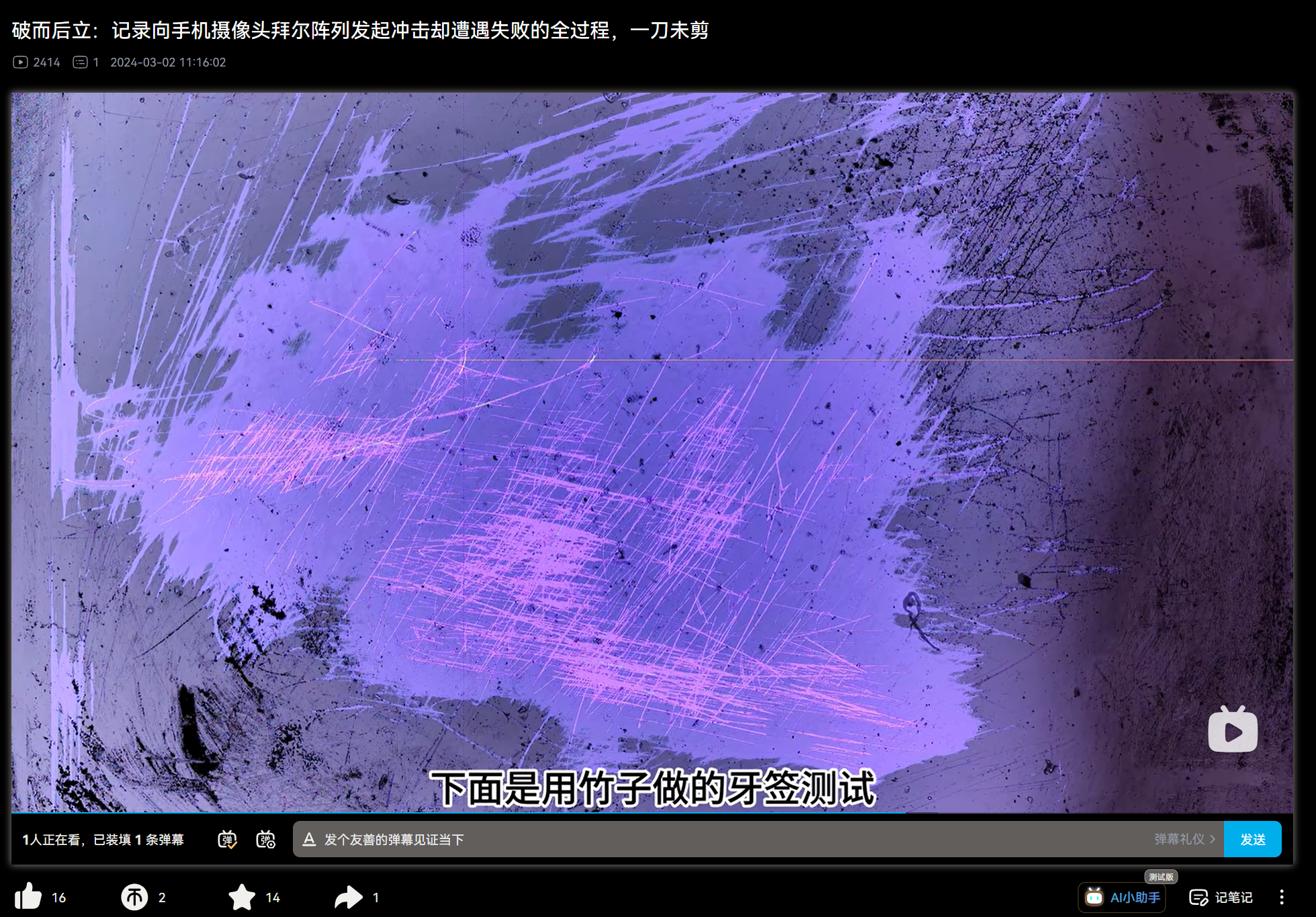

不会刮花吗？ 2021-11-20 08:57 10 回复 ProRes422 控制好力度不会 如果怕挂花可以换铅笔头或者牙签 2021-11-20 13:12 3 回复 Aeroctopus 回复 @ProRes422 :请问一下表面是一层玻璃保护的还是直接就是拜耳滤镜？ 2023-04-28 12:51 1 回复 ProRes422 回复 @PostOctpus :每种型号不一样 我知道的nex5r是一层红外截止 一层玻璃 然后是拜耳 a7r1是一层红外截止然后直接是拜耳

去除拜耳阵列（取消拜耳滤镜层）的优势在于： 增强分辨率：消除色彩滤波器层意味着每个像素都能独立接收所有波长的光线，不再受限于单一色彩通道，理论上可以获得相当于原有拜耳阵列三倍的信息量，从而显著提升图像的分辨率和细节表现力。 全光谱响应：去掉拜耳阵列后，传感器转变为全光谱感光模式，能同时捕获整个可见光谱范围内的光强信息，不仅适用于常规黑白摄影，也为多光谱成像等专业应用提供了可能性。 增大进光量与提升灵敏度：没有了分色滤镜的阻挡，每个像素可以接收到全部的光线，增加了整体的感光面积和进光量，有助于提高相机的感光性能，减少曝光时间或增加ISO感光度而不降低画质，有时可以提高约1至2档的快门速度。 去除拜耳阵列的劣势主要包括： 丧失色彩信息：由于拜耳阵列被移除，传感器无法直接记录色彩信息，拍摄结果将是黑白（单色）图像或视频，不具备RGB彩色数据。 总结来说，去除拜耳阵列适用于那些追求极致细节和高灵敏度的黑白摄影或专业多光谱成像领域，但在常规的彩色摄影应用中，则需要依赖其他手段如后期叠加不同滤镜拍摄的黑白图像来重建色彩。 2024-02-27 13:20 66 回复 螃蟹DIY 拍照的时候用raw，软件解析建议用rawtherapee，一个免费软件，转换模式要用MONO，这样就跳过了摄像头自己的拜耳解析，实现超分辨率输出 2024-02-27 14:13 2 回复 DrTior 微透镜没了的话，非垂直入射光的进光量会被损失掉吧，不过和获得的数量比倒是不严重 2024-02-28 19:37 3 回复 螃蟹DIY 回复 @DrTior :总体光子利用效率会大些，虽然损失一些微透镜带来的益处 2024-02-28 19:47 1 回复 秋风落叶-渭水长安 回复 @螃蟹DIY :不对，减小了 2024-03-07 05:45 1 回复 螃蟹DIY 回复 @该账号在被封禁中 :如果只刮掉微透镜，那是必然减小，现在是继续刮去下面拜耳阵列（对可见光和紫外线有阻碍作用），所以算总和还是增加了。 2024-03-07 08:30 回复 ColaRobot 华为p9的黑白摄像头就是这样的吧 2024-03-11 08:49 2 回复 螃蟹DIY 回复 @ColaRobot :是，想当完美的镜头，就是不能录制视频，要不就无敌了 2024-03-11 09:33 1 回复 bili_68958363079 加个红内截止片，不就是红外相机了？虽然不知有没有红内截止片这东西 2024-03-16 09:39 1 回复 螃蟹DIY 回复 @bili_68958363079 :这位兄弟说的是红外带通滤光片吧，可是这个视频主要是讨论对紫外线的影响，拜尔阵列对红外几乎是不受影响的，对紫外不友好 2024-03-16 09:51 1 回复 秋风落叶-渭水长安 回复 @螃蟹DIY :但不如本身的mono版本（

兄弟，悄悄告诉你，用光刻胶可以软化掉拜尔层。我有好多台改的完美的机器，全画幅都改好了 2024-02-26 19:13 98 回复 UP主觉得很赞 螃蟹DIY 可是拜耳层就是固化的光刻胶啊，需要泡多久啊 2024-02-26 19:16 2 回复 螃蟹DIY 我回家试试，你这信息对我真是太有用了 2024-02-26 19:17 5 回复 HF_MOV 试好请务必@我一下 2024-02-26 19:28 2 回复 螃蟹DIY 回复 @HF_MOV :我手头暂时没有光刻胶，但是我用快干绿油测试了下确实能缓慢溶解[呲牙]应该是一个道理，紫外光固化的胶都应该行 2024-02-26 20:39 6 回复 螃蟹DIY 今天这真是遇到高人了[呲牙] 2024-02-26 20:40 9 回复 38F75 可不可以用光固化塑脂 2024-02-26 21:46 回复 藕可米 回复 @38F75 :不可以，完全不是一个东西，你这个是环氧胶粘上去就废了 2024-02-27 00:12 1 回复 藕可米 回复 @螃蟹DIY :好像个把小时 2024-02-27 00:14 回复 螃蟹DIY 回复 @38F75 : 确实可以考虑，光刻胶100多一瓶，我还是有点肉疼 2024-02-27 12:25 1 回复 螃蟹DIY 回复 @藕可米 : 泡完后会是什么状态，能方便描述下吗？
兄弟，悄悄告诉你，用光刻胶可以软化掉拜尔层。我有好多台改的完美的机器，全画幅都改好了 2024-02-26 19:13 98 回复 UP主觉得很赞 薛定谔的烤猫腿 回复 @螃蟹DIY :快干绿油真的行吗？我也弄过，十几次都失败了，就放弃了。 2024-02-27 14:56 2 回复 螃蟹DIY 回复 @薛定谔的烤猫腿 :我用他蹭掉了一些蓝色，我感觉有戏，我正在实验，又定了一瓶UV水晶胶在路上，到了我一起实验 2024-02-27 15:02 回复 逆岸有鱼 哪么哪里才能买到呢？ 2024-02-28 09:07 回复 螃蟹DIY 回复 @逆岸有鱼 : 光刻胶，UV胶与绿油网上都有，但是没有确定的结论与操作流程，购买还请自行斟酌，我这面化学试剂买老了，都失败了。 2024-02-28 10:06 1 回复 藕可米 回复 @逆岸有鱼 :万能的那啥就有呀 2024-02-28 10:22 回复 螃蟹DIY 回复 @藕可米 : 没有看懂啥万能的 2024-02-28 10:55 回复 薛定谔的烤猫腿 回复 @螃蟹DIY :试试升温会不会效果好一些 2024-02-28 17:55 1 回复 藕可米 回复 @螃蟹DIY :万能的淘宝有 2024-02-28 18:35 回复 螃蟹DIY 回复 @薛定谔的烤猫腿 :我测试过开启录像模式，让摄像头升温，确实能提高效率 2024-02-28 19:44 1 回复 一只大皓皓 使用nmp或者dmso加tmah就可以去掉[脱单doge]兄弟，悄悄告诉你，用光刻胶可以软化掉拜尔层。我有好多台改的完美的机器，全画幅都改好了 2024-02-26 19:13 98 回复 UP主觉得很赞 薛定谔的烤猫腿 回复 @螃蟹DIY :那uv胶管用喽？清除的干净不？ 2024-03-02 10:31 1 回复 螃蟹DIY 回复 @薛定谔的烤猫腿 :我还没有实验，因为胶还没到货 2024-03-02 10:55 回复 歌神199 回复 @螃蟹DIY :哪儿是一百多啊。。。。最便宜的也五百多 2024-03-02 15:41 1 回复 歌神199 回复 @miaoconghao :一个有生殖毒性，一个有强渗透危险，剩下一个是强碱[脱单doge] 2024-03-02 15:43 回复 歌神199 第一次丙酮20分钟，第二次丙酮10分钟，第三次无水乙醇10分钟，第四次水洗五分钟。注意，丙酮不要加热！！！ 2024-03-02 15:47 2 回复 歌神199 回复 @薛定谔的烤猫腿 :60℃到80℃ 2024-03-02 15:48 回复 螃蟹DIY 回复 @歌神199 :关键也不做芯片，也没有用光刻机的朋友 2024-03-02 15:49 回复 歌神199 回复 @螃蟹DIY :试过丙酮吗？ 2024-03-02 16:37 1 回复 螃蟹DIY 回复 @歌神199 :测试过，不好使，泡了三天 2024-03-02 17:14 回复 螃蟹DIY 回复 @歌神199 :丙酮现在需要派出所出证明才能买啊兄弟，悄悄告诉你，用光刻胶可以软化掉拜尔层。我有好多台改的完美的机器，全画幅都改好了 2024-02-26 19:13 98 回复 UP主觉得很赞 螃蟹DIY 回复 @miaoconghao :这是玩命啊兄弟，全是毒 2024-03-03 20:08 回复 歌神199 回复 @螃蟹DIY :TMAH明天到。买前没仔细研究安全技术手册。后来发现有接触后致死的案例。打算原路退回去，钱和东西都不要了。DMSO还是打算试一下。 2024-03-03 21:41 回复 螃蟹DIY 回复 @歌神199 :DMSO相对安全，但是也要做好隔离 2024-03-04 06:22 回复 歌神199 回复 @螃蟹DIY :今天又突然想起来DMSO的废液我处理不了。。。都得给卖家发回去。。。 2024-03-04 10:17 1 回复 螃蟹DIY 回复 @歌神199 : DMSO少量没啥事吧？我看医学上也在用 2024-03-04 10:50 回复 歌神199 回复 @螃蟹DIY :明天到，100ml不知道算不算少量 2024-03-04 22:01 1 回复 螃蟹DIY 回复 @歌神199 :期待你的成功 2024-03-05 06:09 回复 饱食之人23 老哥，改的哪几款机器啊，还有用的光刻胶是淘宝上买的吗？ 2024-03-09 12:29 回复 酸菜明 回复 @歌神199 :怎么说 2024-10-30 10:31 回复 歌神199 回复 @酸菜明 :还没敢试藕可米 兄弟，悄悄告诉你，用光刻胶可以软化掉拜尔层。我有好多台改的完美的机器，全画幅都改好了 2024-02-26 19:13 98 回复 UP主觉得很赞 pagenini1980 太牛了，可以私信你方法吗？ 2024-11-07 15:23 回复 藕可米 回复 @pagenini1980 :私 2024-11-07 15:28 回复 ygnid 具体怎么改啊，能出个教程吗？ 2025-06-11 16:15 回复 一叶靜觀 好像是个好方法，能私信具体说说吗，我想把自己相机改了

次氟酸钠 竹签头蘸高粘度UV滴胶滴上去，彻底固化后用力拉扯能不能去掉它 2024-02-26 11:19 7 回复 UP主觉得很赞 螃蟹DIY 关键底下的导电层不一定能保得住，我可以试试 2024-02-26 11:26 回复 在小B的精神世界 回复 @螃蟹DIY :那为什么不用解胶剂 2024-02-26 13:12 1 回复 螃蟹DIY 回复 @在小B的精神世界 :化学方法我购买了很多化学药水，几乎不会溶解，有些会软化微透镜，我查过一些资料，拜耳阵列是固化后的光刻胶，强度非常高，普通试剂难以溶解，业界有两种方式可以，温度较高的浓硫酸或等离子去氧化掉，这两种东西对我来讲都太难以驾驭了，还是罢了。 2024-02-26 13:24 1 回复 cf0834 回复 @螃蟹DIY :用食人鱼溶液呢，低浓度估计就行 2024-02-26 14:52 1 回复 螃蟹DIY 回复 @cf0834 : 食人鱼也啃不动吧[笑哭]

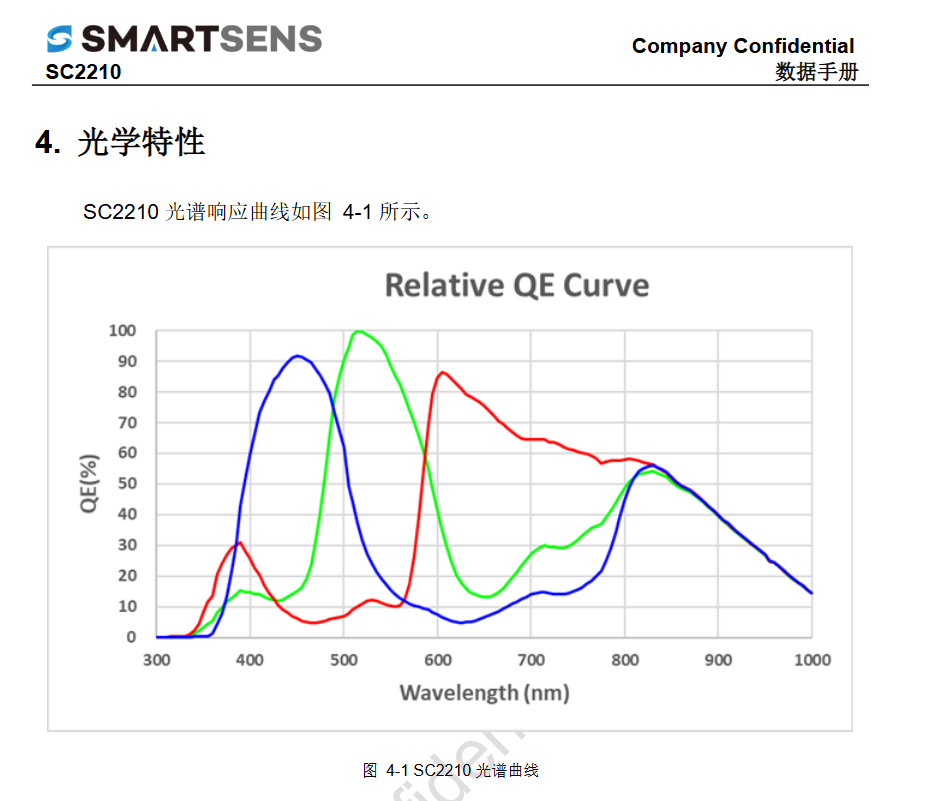

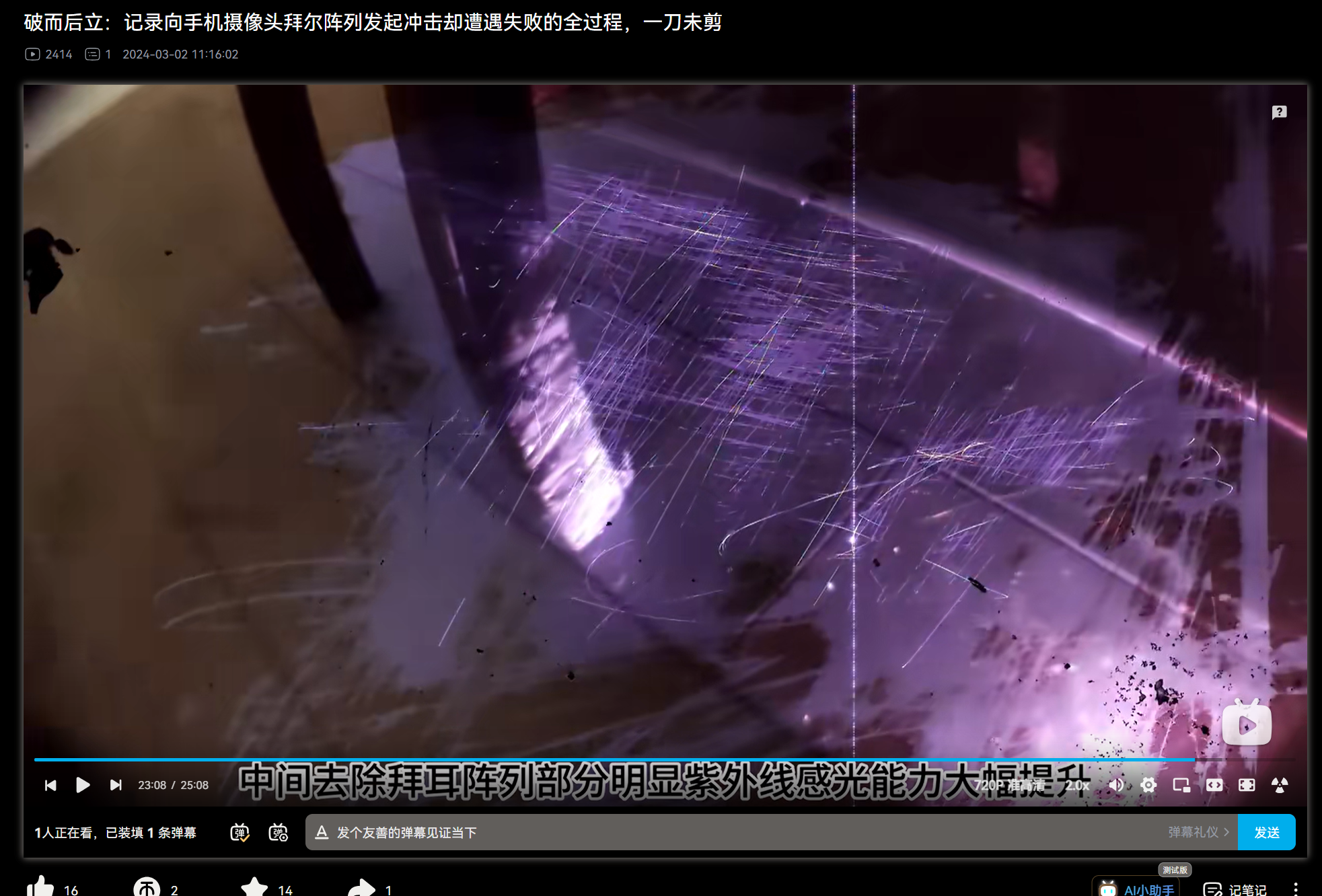

其实你想拍紫外的话还可以看看qhy200m这个相机，不过实话说，大部分民用cmos在紫外波段的qe都不是很高。手动去拜耳确实有点意思 2024-02-27 09:17 2 回复 UP主觉得很赞 螃蟹DIY 多谢指教 2024-02-27 10:04 回复 隐居逍遥 回复 @螃蟹DIY :不过直接买相机其实不太符合您diy的需求，它用的cmos是SC2210，您倒是可以看看

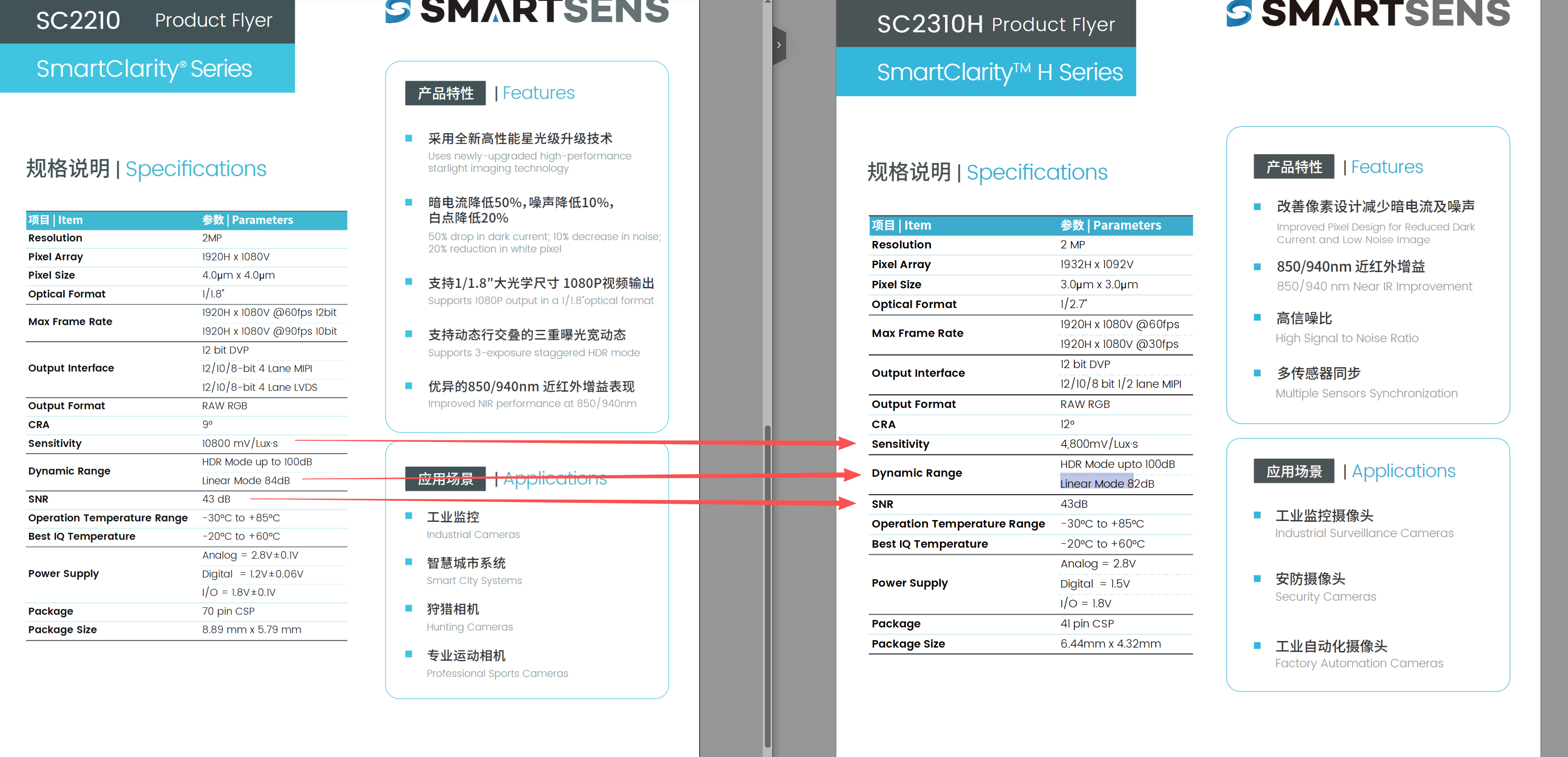

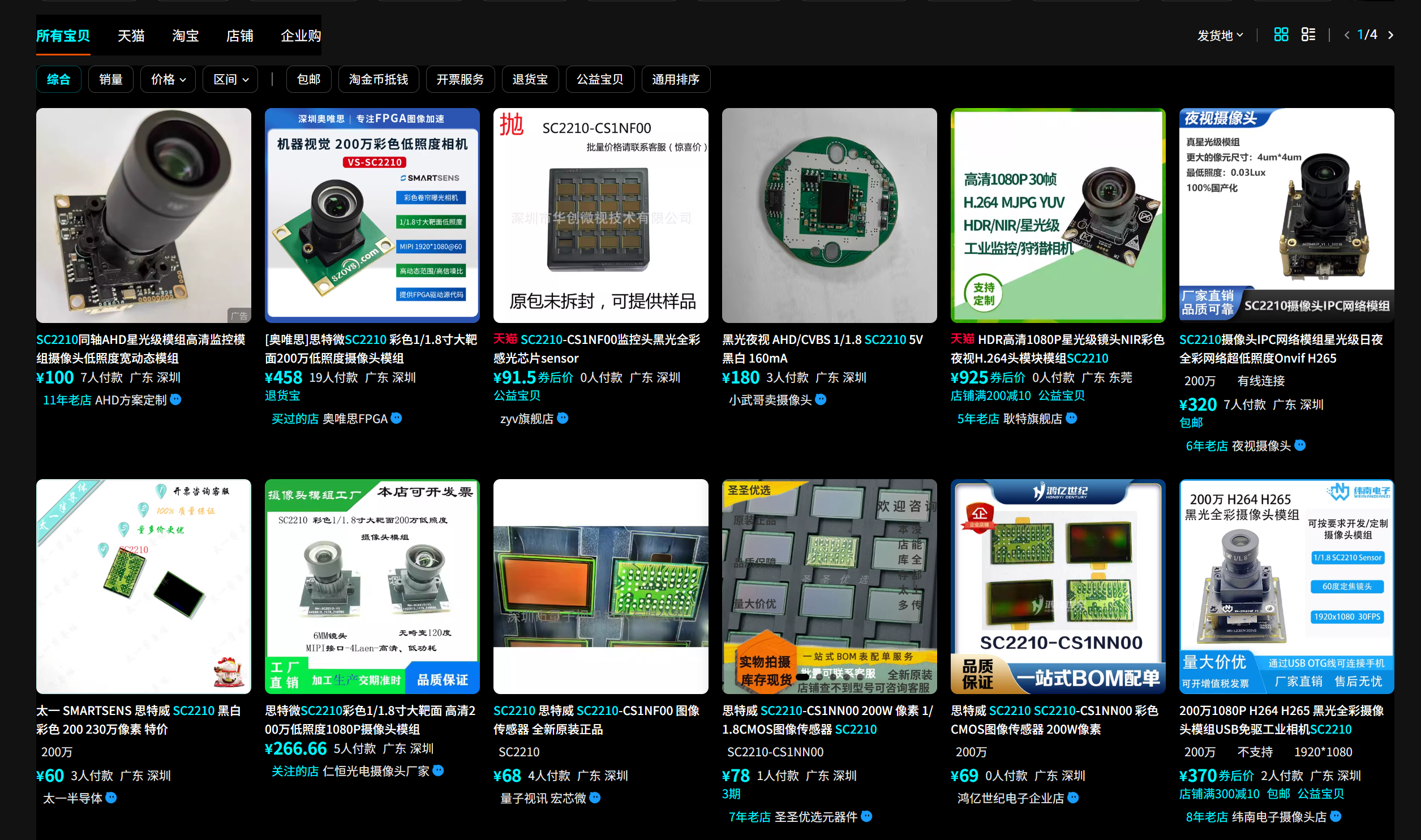

VS-SC2210 • 品牌： 思特威（Smartsense） • 型号： SC2210（彩色） • 参数： 1920*1080@60， 1/1.8寸 4um像素，卷帘曝光 • 接口： MIPI 4lane • 镜头： M12 6mm无畸变镜头 功能 • 特性1： 大靶面、低照度 • 特性2： 高灵敏度（10800 mV/lux.S），动态范围宽（＞100dB） 方案 • 方案1： 提供易灵思T35/Ti60 MIPI采集+实时显示解决方案 • 方案2： 提供Xilinx 7A100T 或 ZYNQ7020 MIPI采集+实时显示解决方案 • 方案3： 提供开源USB3.0相机实时PC采集显示解决方案（https://item.taobao.com/item.htm?

我们都是微不足道的 牛逼，当年我失败两次以后就没弄了，现在看来，00000级别的钢丝绒也许适合这个操作，建议试试 2024-02-26 11:07 4 回复 UP主觉得很赞 螃蟹DIY 兄弟，经过我的研究最下面是沉积覆盖超级薄的金属导电层，这钢丝整下去得老酸爽了[笑哭] 2024-02-26 11:13 1 回复 我们都是微不足道的 回复 @螃蟹DIY :刮除利用的就是硬度差的区别嘛，钢丝绒这个东西一般是木制品除漆用的，比如虫漆木制品用0000级刮下面的木头可以毫发无损，不同级别能刮除的物质硬度不同，超过其硬度的将毫无损伤，因为绒越细施加压力传导到末端的力越小 2024-02-26 11:29 2 回复 螃蟹DIY 回复 @我们都是微不足道的 : 我回去试试[笑哭]，失败了打铁花 2024-02-26 11:40 1 回复 我们都是微不足道的 回复 @螃蟹DIY :你刮坏了的肯定多，试试不吃亏 2024-02-26 12:42 1 回复 螃蟹DIY 回复 @我们都是微不足道的 : [笑哭]

锂和金的合金 试试能不能用胶带或者渗透性弱的胶水粘下来 2024-02-25 22:23 1 回复 UP主觉得很赞 螃蟹DIY 网上有人用3M两面胶粘成某种单反，但是多数情况是不行，拜耳阵列太牢固了[呲牙]

账号已注销 处理的过程中没有镜头也能对焦？什么原理[doge] 2024-03-07 01:31 2 回复 UP主觉得很赞 螃蟹DIY 因为镜头的目的也是让光到焦点，但是我们操作的地方就是焦点，所以是可以成像的 2024-03-07 06:10 1 回复 账号已注销 回复 @螃蟹DIY :你不是刮擦cmos 吗？刮擦的时候不拆镜头啊？拆了镜头后为何还能对焦呢[doge] 2024-03-07 08:00 1 回复 螃蟹DIY 回复 @ALOP辅助全关 : 兄弟你看，镜头凸透镜成实像到CMOS，才会产生图像，证明CMOS是焦点的位置，我去掉镜头后接触CMOS，也就是接触到了焦点，会导致CMOS上的传感器接受到清晰的焦点光线变化，所以没有镜头也能成像，只不过这种成像有局限性，就是很薄的一层才能清晰。

132216 发表于 2021-6-25 14:00 请教一下，使用有机溶剂“天那水”可以溶解并清除拜尔吗？ 天那水就是乙酸乙酯，有机溶剂可能对塑料件产生腐蚀，不清楚拜耳层是什么材料做的，你可以试试看，要能洗掉就不用那么麻烦了。

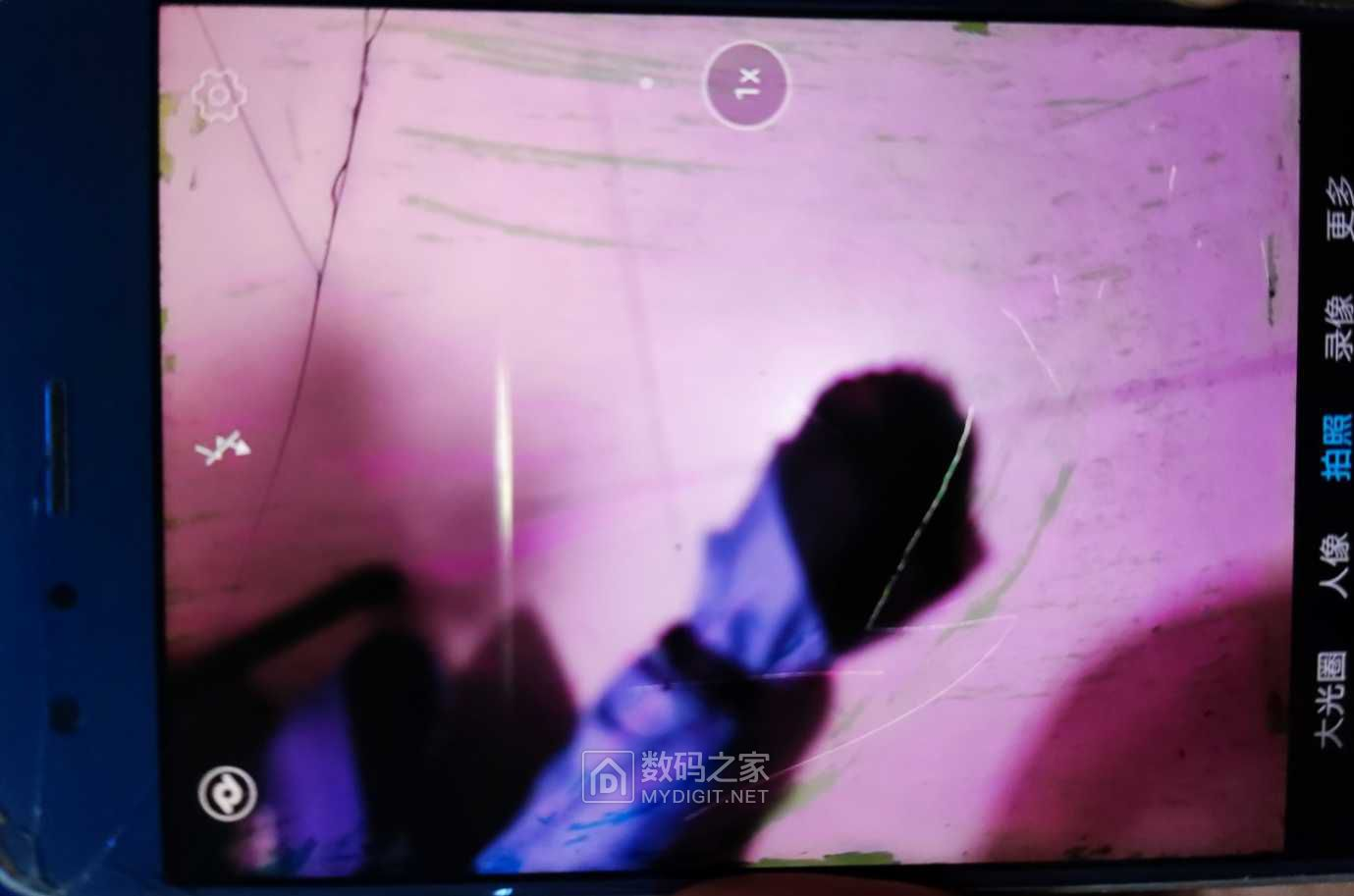

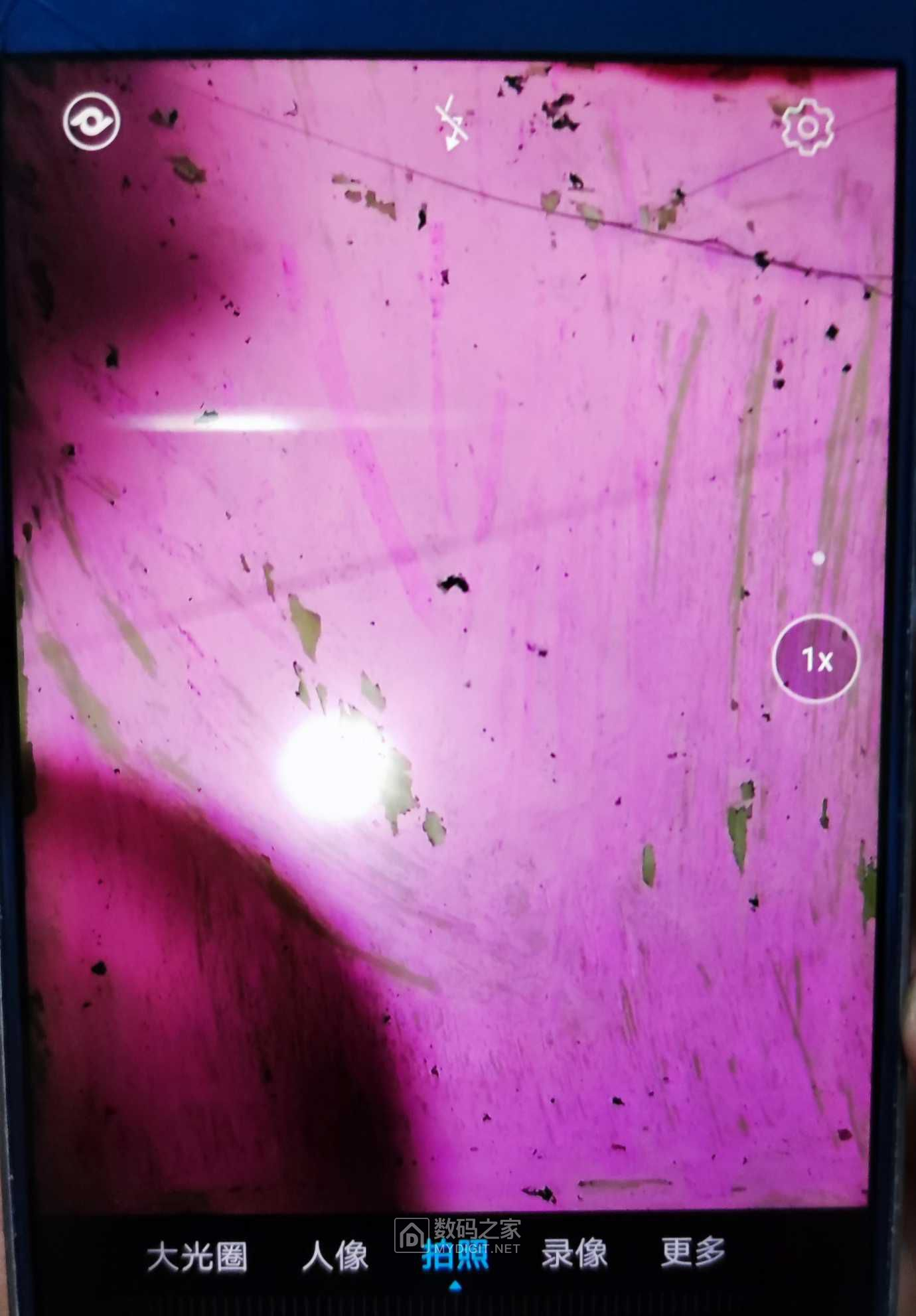

看完帖子马上刮了个手机摄像头竖图是刮完第一次装绿色的不知道什么鬼？第二张是二次刮的白线已经坏了，看来竹签也会刮坏啊楼主对摄像头有研究不知道各种型号的手机摄像头通讯定义？如果能实现换手机摄像头就好玩了反正这玩意不贵

qq38113715 发表于 2021-10-9 19:54 看完帖子马上刮了个手机摄像头 竖图是刮完第一次装绿色的不知道什么鬼？ 第二张是二次刮的白线已经坏了，看 … 微透镜比较好刮，拜耳层比较硬，不容易刮掉，绿色的可能是没刮干净的部分，因为整体画面偏红，正常颜色的部分就相对偏绿了。 手机摄像头是专用的，协议只有厂家知道，可以挑烂大街的型号，多买几个拆机摄像头来刮，有些热门机型的摄像头只要几块钱一个。

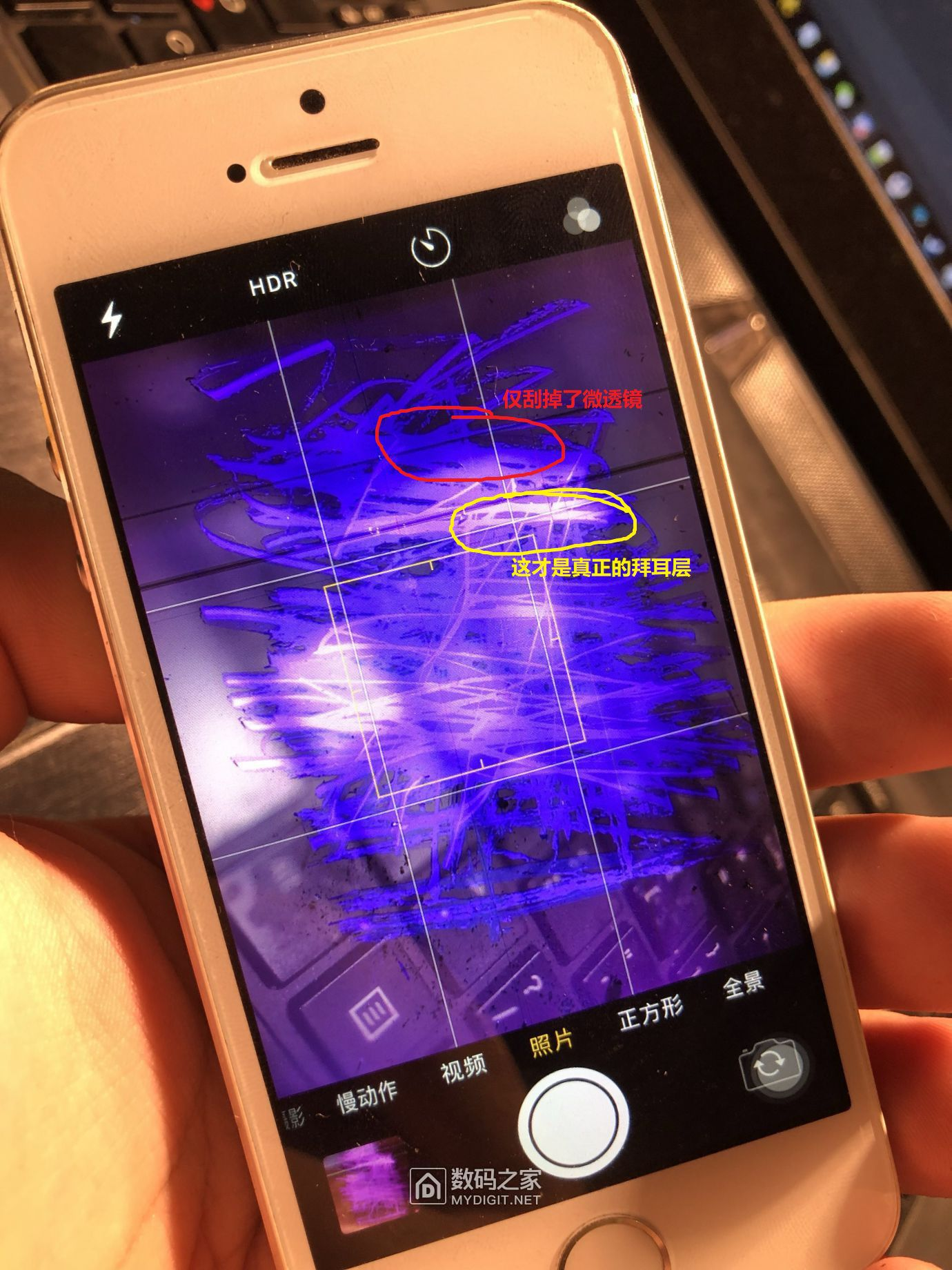

zxwanghongyi 发表于 2020-9-14 07:15 用5s摄像头测试了一下 挂的时候很难知道真的挂掉没 感觉很难刮均匀 最好用体视显微镜操作，实际上刮掉后反射的颜色和没刮的是不一样的，这个只能细心操作，手机cmos特别小，边缘像素不容易刮干净，好处是需要刮得面积比较小，可以选用硬一点的木头试试，5S的摄像头应该很便宜了，多买几个。

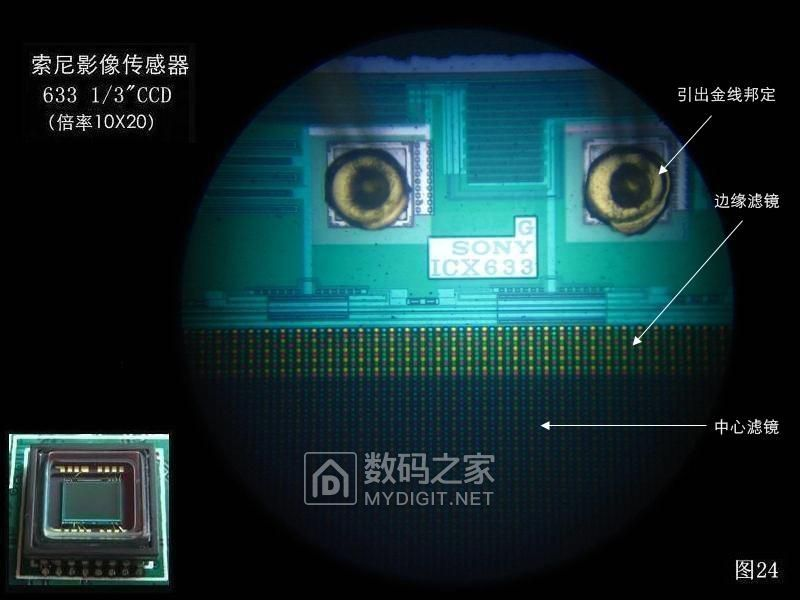

这个是骨灰级玩家，强啊！贴两张我拍的骚尼CCD，分享看看拜耳层三色滤镜：金线邦定处、logo及型号，CCD边缘的滤镜与中心区域的滤镜有明显区别：

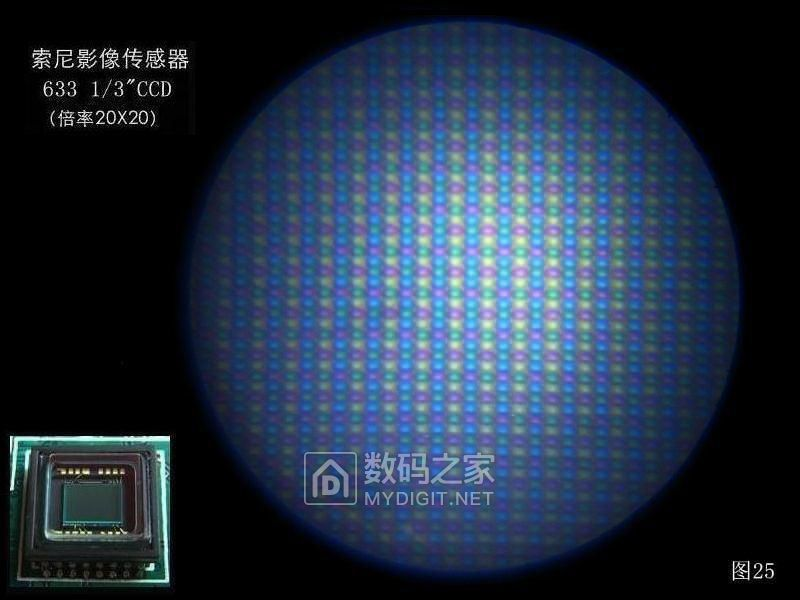

CCD中心区域表面的红、绿、蓝三色滤镜：

阿肆的脑回路 买瓶光刻胶就搞定了 2024-02-27 17:04 回复 螃蟹DIY 大佬买正极性还是负极性啊 2024-03-11 08:41 1 回复 阿肆的脑回路 回复 @螃蟹DIY :[笑哭]我也是听别人说的。 2024-03-11 17:38 1 回复 螃蟹DIY 回复 @阿肆的脑回路 :[笑哭] 2024-03-11 18:31 回复 阿肆的脑回路 回复 @螃蟹DIY :试一下，等你好消息

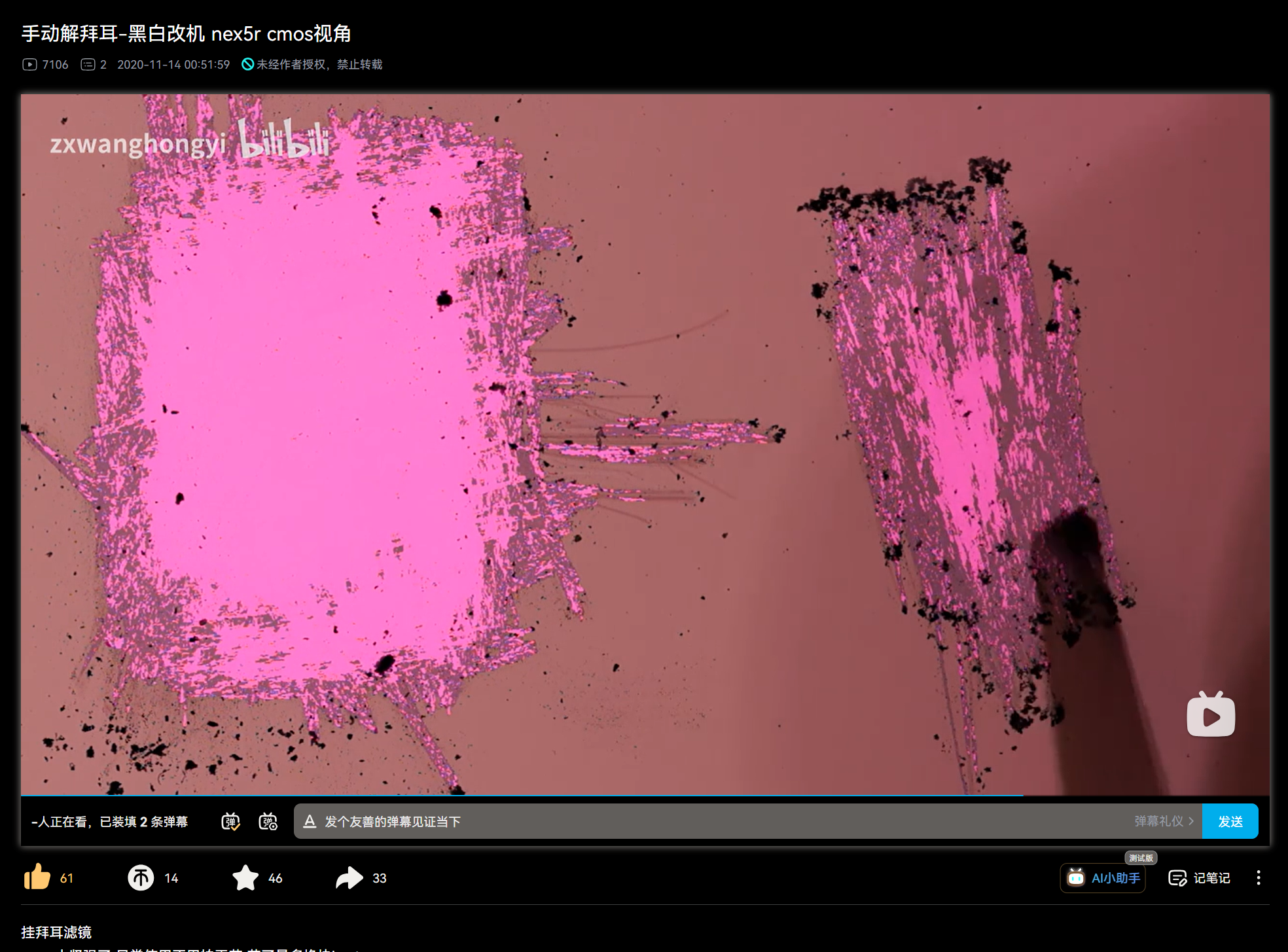

手动解拜耳-黑白改机 nex5r cmos视角

橙标可乐 不知道是不是我的cmos[doge] 2024-12-25 16:30 107 回复 EasonZhang摄影师 是 手上最后一台了 再之后就没有接了 2024-12-25 16:54 17 回复 Stolen_Guevara 回复 @EasonZhang摄影师 :啥时候重新开始接呢 2024-12-26 00:36 回复 EasonZhang摄影师 回复 @Stolen_Guevara :等我病情稍微缓解一些吧 2024-12-26 00:40 4 回复 橙标可乐 回复 @EasonZhang摄影师 : 万分感谢[给心心] 2024-12-26 23:25 回复 火箭海蜇皮蛋 回复 @EasonZhang摄影师 : 等您身体好点，再来找您，想改台A7M3 2024-12-29 11:34 回复 EasonZhang摄影师 回复 @薄荷鸡蛋饼 :好的老板

账号已注销 本来我就对拜耳滤镜是如何安装到cmos上的很困惑了 看到这个视频更困惑了💀 2024-12-28 01:14 32 回复 一大名一 镀上去的 2024-12-30 02:44 4 回复 原味红豆馅 跟TFT类似的原理 先涂光刻胶（光敏材料，使用紫外线曝光会反应） 然后用把绿色像素对应位置为空的掩膜盖住后用紫外线曝光 反应后用溶剂把被曝光的地方溶解 然后染色并清理多余的光刻胶 使用另外两种掩膜重复此步骤 你就得到了RGGB排列的滤镜[doge]

易潮体质的Reason 好奇溶液。推荐你用超声引线仪 2024-10-13 08:34 12 回复 UP主觉得很赞 EasonZhang摄影师 买不起啊[笑哭] 2024-10-13 08:36 回复 TAKUMAR 盲猜 丙酮 2024-10-18 00:57 回复 TAKUMAR 还有可能是 NMP （CAS：872-50-4)

TANG-9508 有一种直接去除的液体，专门去除这层膜 2025-06-23 12:17 124 回复 UP主觉得很赞 ygnid 不知道配方，而且很难搞，直接刮比较简单粗暴[doge] 2025-06-23 12:27 11 回复 炭烧文 回复 @ygnid :这打磨完不花了？ 2025-06-23 17:17 5 回复 ygnid 回复 @炭烧文 :cmos比牙签硬多了，磨不花的 2025-06-23 17:19 7 回复 ygnid 回复 @炭烧文 :可以看看我最新的视频 2025-06-23 17:20 2 回复 欧尼酱丶_ 回复 @ygnid :tb搜索nmp溶剂就是那个 2025-06-24 16:44 5 回复 欧尼酱丶_ N-甲基吡咯烷酮 2025-06-24 16:48 3 回复 ygnid 回复 @欧尼酱丶_ :可以，有空研究下[星星眼] 2025-06-24 17:06 回复 -旺忘- 回复 @ygnid :开始祈祷没有金属灰了[doge] 2025-06-24 20:09 3 回复 上玄满御 回复 @ygnid :用天那水可不可以，那玩意牛逼 2025-06-26 12:15 回复 robuly 好像叫食人鱼液体

这个，可以溶解塑料，不知道可以溶解你那个不[doge] 2025-06-23 13:00 57 回复 UP主觉得很赞 ygnid 可以，有空研究下[星星眼] 2025-06-23 13:24 3 回复 永小哥哥 这个连塑料一起溶解 2025-06-23 16:10 4 回复 At_210 挥发太快了，很难完全除干净 2025-06-23 16:48 回复 Momentoflove 回复 @At_210 :弄多点 2025-06-23 18:11 回复 Momentoflove 回复 @ygnid :[滑稽]冲 2025-06-23 18:12 回复 浑沌教授 不行的，普通溶剂溶不掉CFA层，能溶的溶剂滴上去也会成一团浆糊难完全去掉 2025-06-23 19:09 6 回复 雨中的末影人 溶解之后不好洗 2025-06-23 19:11 5 回复 远方-爱应斯坦 回复 @浑沌教授 :那就再买一瓶能溶解这团浆糊的溶剂[doge] 2025-06-23 21:56 回复 浑沌教授 回复 @远方-爱应斯坦 :出院！ 2025-06-23 22:01 回复 刻帕斯顿 上PCB洗板水[doge]

AkizukiMakoto 不失为一种办法，一般CIS工艺，在表面CVD的anti-reflection下就是ML，再下面是RGB pixel，下面还有PL 保护层和PF平整层，理论上不搞破这两层基本没什么问题，而且这两层坚固程度还行吧，毕竟后段工艺里如果有划痕RWK的话也少见伤到这两层。 不过对于人力来说，还是小心点应该没问题[doge]有经验的就容易成功 2025-06-24 20:41 26 回复 UP主觉得很赞 ygnid 对，我刮掉拜耳滤镜层，下面还有一个透明的胶状层，也能被刮掉，但不影响成像

w007c
加点二氯甲烷或者洗板水可以轻松刮掉

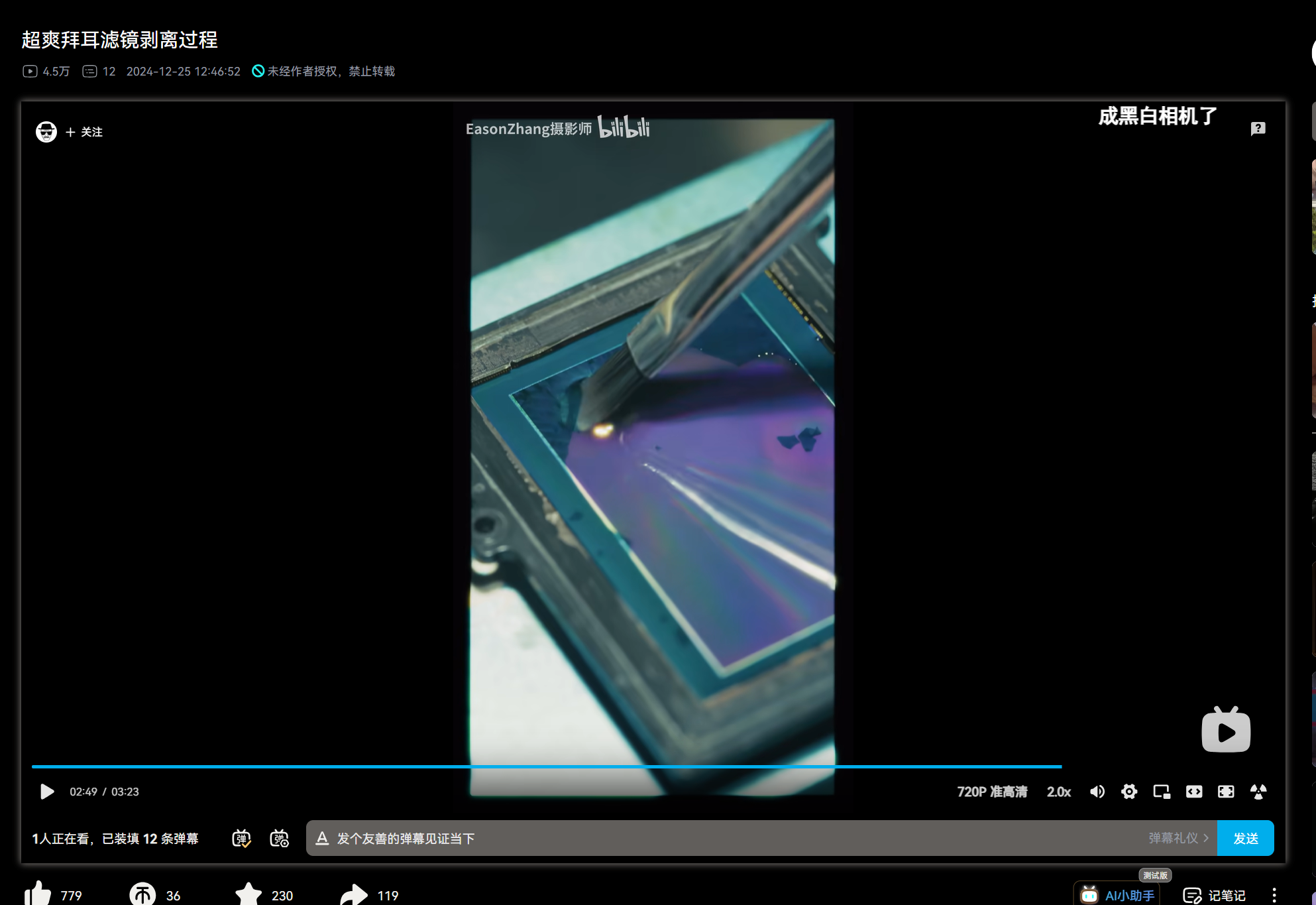

一只橡皮鱼 [吃瓜]看看这个视频，是如何做的【超爽拜耳滤镜剥离过程-哔哩哔哩】 超爽拜耳滤镜剥离过程 2025-06-24 00:35 回复 ygnid 我也看过，是用化学法剥离的 2025-06-24 08:18 回复 一只橡皮鱼 回复 @ygnid :拜尔滤镜应该是印刷上去的一种有机物，形成的薄膜 2025-07-07 10:35 回复 ygnid 回复 @一只橡皮鱼 :对，但是不知道用什么溶剂能安全有效的剥离 2025-07-07 11:45 回复 一只橡皮鱼 回复 @ygnid :有机物就几大类，除了能腐蚀硅酸盐的，都可以考虑一下

搞那种可以融胶的洗板水，估计有用，那个洗板水碰到胶直接能吧胶软化 2025-06-23 12:54 5 回复 UP主觉得很赞 ygnid 可以, 是什么成分呢? 我试过丙酮和醇类, 都没啥效果 2025-06-23 12:57 回复 桜色未央 回复 @ygnid :主要不知道拜耳滤镜什么成分 试试乙酸乙酯 2025-06-23 18:34 回复 CharlieYu4994 回复 @ygnid :洗板水一般是卤代烃

PiCam 的镜头和滤光片位于传感器上方的塑料外壳内，它们都会吸收紫外线信号，因此在开发紫外线相机的第一步中，我们先将它们移除。这一步是使用 Posistrip ® EKC830 TM（杜邦公司，美国特拉华州威尔明顿）化学镀液实现的。为了提高传感器的紫外线灵敏度，我们随后移除了微透镜和拜耳滤光层。后者将传感器遮蔽在 RGB 彩色滤光片的马赛克图案中（图 1），并衰减了大部分入射的紫外线辐射。这一过程有效地将 PiCam 变成了单色传感器。

虽然可以通过小心刮擦去除过滤器（可以使用多种工具，例如金属镊子或尖锐的木制物体），但通过化学方法可以获得更均匀的表面；我们采用了后一种方法，并分为五个步骤。我们首先将传感器浸入光刻胶去除剂（Posistrip ® EKC830 TM）中并加热（70-100°C）直到过滤器完全去除；这通常需要 10-30 分钟，具体取决于所施加的加热和搅拌程度。然后再使用该去除剂进行第二次浸泡以优化清洁程序。随后，通过三阶段清洁程序将光刻胶去除剂从传感器上洗掉，依次使用乙酸正丁酯、丙酮和异丙醇。所有上述化学品均未稀释。对于每个步骤，传感器都要浸泡几分钟，以确保彻底清洁。谨慎而严格地运用此方法，可以得到均匀、洁净的传感器，其紫外灵敏度相比未进行去拜耳处理的传感器大幅提升。例如，使用部分去拜耳处理的传感器，通过 310 nm 滤光片以 400 毫秒的快门速度拍摄的晴空图像，其去拜耳区域的灵敏度相比未进行去拜耳处理的传感器部分提升了约 600%。

他们正在用 EKC830 加热传感器，温度在 70 到 100°C 之间。MSDS 上说闪点是 100°C，吸入会有风险。所以，如果你打算这样做，而你又没有化学安全罩，最好在室外进行，并在附近配备灭火器。 用浓缩丙酮和异丙醇冲洗也很有趣。最好也选择在室外进行。 我认为胶带方法可能仍然是最好的。 基本上，用热风枪（比如脱漆枪）加热传感器。然后用 3m 透明胶带撕下 CFA。这种方法在佳能相机上很有效，但对其他相机也有用。我在 Cloudy Nights 上找到了这个。 https://www.cloudynights.com/topic/486810-thinking-about-removing-the-cfa-from-my-20d-thoughts/

EEVblog 电子社区论坛*面向电子爱好者和专业人士的免费开放论坛 欢迎，访客。请登录或注册。 您是否错过了激活邮件？ 永远 使用用户名、密码和会话长度登录 本主题 家 家 帮助 帮助 搜索 搜索 关于我们 链接 登录 登录 登记 登记 EEVblog 电子社区论坛»电子产品»项目、设计和技术资料»是否可以使用化学品对传感器进行去拜耳化？ « 上一页 下一页 » 打印 搜索 页数: [ 1 ] 向下 作者 主题：是否可以使用化学品对传感器进行去拜耳化？（阅读 3801 次） 0 位会员和 1 位访客正在查看该主题。 离线 洛根主题发起人 频繁投稿者 ** 帖子：350 国家：我们 是否可以使用化学品对传感器进行去拜耳化？ «于: 2021 年 9 月 28 日 下午 3:32:09 » 大家好。 我看到很多人通过刮擦CCD/CMOS表面来移除拜耳滤镜，但这非常危险，而且在不损坏传感器的情况下成功率很低。我想知道有没有什么化学物质（比如丙酮之类的溶剂）可以溶解拜耳滤镜，但不会损害其他部件？ 谢谢。 已记录 离线 康拉德·霍夫曼 超级贡献者 *** 帖子：2186 国家：我们 凌乱的地下室 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #1 于: 2021 年 9 月 28 日 下午 04:13:49 » 简而言之，答案是肯定的，但不能用你想用的化学品。想想腐蚀性强、致癌的重铬酸盐混合物。它还很容易损坏键合线，所以你可能需要用键合机来修复。我不知道不同的制造商是否使用不同的材料，可能需要不同的方法。 已记录 在线的 马可 超级贡献者 *** 帖子：7329 国家：荷兰语 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #2 于: 2021 年 9 月 28 日 下午 05:20:21 » 为什么不直接使用与开盖相同的热硫酸呢？ 已记录 在线的 魔法 超级贡献者 *** 帖子：7641 国家：pl 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #3 于: 2021 年 9 月 28 日 下午 07:33:28 » 这些东西上难道没有保护玻璃盖来抵御大多数化学攻击吗？ 已记录 以下用户感谢了此帖：某人 离线 鲸鱼 超级贡献者 *** 帖子：2355 国家：在 哈勒斯特罗姆 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #4 于: 2021 年 9 月 28 日 晚上 10:28:13 » 另一种方法是激光去拜耳化，用危险的激光代替危险的化学品。我不知道相对成本是多少。 已记录 2023 年 10 月：关于尚未发布的 Tangara 音频播放器的思考 在线的 马可 超级贡献者 *** 帖子：7329 国家：荷兰语 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #5 于: 2021 年 9 月 28 日 晚上 11:08:43 » 找到一些拥有激光机的手机维修店，将玻璃背面的胶水碳化，然后让他们来做这件事？ 已记录 离线 布森 支持者 **** 帖子：2636 国家：我们 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #6 于: 2021 年 9 月 29 日 上午 02:43:40 » 难道不能通过一些合理的抛光来去除吗？比如用Dremel电磨机，配上抛光轮或抛光筒，再加合适的抛光剂。 已记录 在线的 某人 超级贡献者 *** 帖子：5491 国家：在 在此处发送投诉 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #7 于: 2021 年 9 月 29 日 上午 05:15:23 » 补充一下上述合理的声音：现代图像传感器中的彩色滤光片（CFA）是与微镜头不可或缺的，或者说与微镜头紧密结合，如果移除它们，传感器的光学性能就会下降。 已记录 在线的 魔法 超级贡献者 *** 帖子：7641 国家：pl 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #8 于: 2021 年 9 月 29 日 上午 05:28:40 » 显然楼主说得对，“去拜耳化”传感器确实存在。当然，任何玻璃、AA/IR 滤镜等等都需要先移除，如果它们粘得很好，这本身就可能是一个挑战。 关于化学方法，我找到了这个： https: //www.cloudynights.com/topic/719093-chemically-stripping-bayer-matrix-and-microlenses-from-a-canon-sensor/ 这看起来又是一个反复出现的问题：如何去除一些环氧树脂或类似的东西。这类树脂有很多，它们都很坚韧，效果也各不相同。NMP 可能有效，也可能无效，如上所述。DMSO、甲酸或乙酸、DCM 或许可以——尤其是在高温或长时间暴露的情况下。丙酮、MEK 或酒精几乎肯定不会起任何作用。 更可靠的腐蚀剂确实是酸：发烟硝酸、68% 硝酸（沸点接近 ~130°C）和 95~98% 硫酸（可能需要 ~200°C）。这些腐蚀剂甚至会破坏 IC 封装，而 IC 封装是目前最坚韧的环氧树脂之一。 酸会不同程度地腐蚀金属。如果 BSI 传感器的主动侧没有电子设备，那么腐蚀可能就不会那么严重。68% 硝酸腐蚀性特别强，FNA 腐蚀性最小，其次是中等温度下的浓硫酸和硝酸混合物，但这些混合物非常危险，会导致许多可燃材料/化学品（包括常见溶剂甚至实验室手套）着火或爆炸。 不言而喻，任何腐蚀彩色滤光片的物质也会腐蚀许多其他塑料、PCB 材料等。 «最后编辑: 2021 年 9 月 29 日 上午 05:41:32 由 magic » 已记录 在线的 马可 超级贡献者 *** 帖子：7329 国家：荷兰语 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #9 于: 2021 年 9 月 29 日 下午 03:31:12 » 引自 magic，2021 年 9 月 29 日上午 05:28:40 楼主说得对，“去拜耳化”传感器确实存在。当然，任何玻璃、AA/IR 滤镜等等都需要先移除，如果它们粘得牢，这本身可能就是一个挑战。 脉冲激光在这方面有优势，它能穿透玻璃分解胶水和滤光片。这就是为什么他们用它制作手机的原因。 已记录 在线的 铜锥2 超级贡献者 *** 帖子：12877 国家：我们 √Y√…📎 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #10 于: 2021 年 10 月 01 日 下午 02:59:16 » 试试用硝基醇溶解环氧树脂，比如硝基甲烷。我用硝基乙烷来溶解光学螺纹组件上用作螺纹锁固剂的环氧树脂。不过价格很贵。THF 也可以用来清洁强力胶，效果很好……不知道它对环氧树脂有什么作用。 远离铬酸盐，酸本身就有毒且危险，但铬酸盐是一种有害物质，你肯定不想接触到它。除非你严重接触到酸的烟雾，否则酸只会灼伤你。重点是，它很明显，很疼，而且如果出现问题，你可以洗掉它并寻求适当的帮助，但铬酸盐是一种真正的毒药，而且会延迟起效等等。 «最后编辑: 2021 年 10 月 1 日 下午 3:02:53 由 Coppercone2 » 已记录 在线的 马可 超级贡献者 *** 帖子：7329 国家：荷兰语 回复：是否可以使用化学品对传感器进行去拜耳化？ «回复 #11 于: 2021 年 10 月 01 日 下午 04:29:30 » 硝基甲烷曾经是廉价且容易获得的模型飞机原料，现在可能仍然如此，这取决于你的国家。不过，在某些国家，反恐法可能让销售纯硝基甲烷变得过于麻烦。 已记录 打印 搜索 页数: [ 1 ] 上移 « 上一页 下一页 » 分享我 掘金 Facebook SlashDot 可口的 Technorati 叽叽喳喳 谷歌 雅虎 单模光纤 EEVblog 电子社区论坛»电子产品»项目、设计和技术资料»是否可以使用化学品对传感器进行去拜耳化？ 跳至： => 项目、设计和技术资料 EEVblog 主站 YouTube 上的 EEVblog EEVblog 在 Twitter 上 EEVblog 在 Facebook 上 EEVblog 关于 Odyssee SMF 2.0.19 | SMF © 2021，Simple Machines 简单音频视频嵌入器 SMFAds免费论坛|由 SMFPacks 高级附件上传器模块提供支持 XHTML RSS 移动的移动的WAP2

跳到内容 登入 创建账户 标识 查看新内容 家 论坛 文章和评论 照片库 成员 多云的夜晚 → 天文摄影和素描 → 数码单反相机、无反光镜相机和通用数码相机 DSO 成像 多年来，CNers 一直询问是否为 Cloudy Nights 提供捐款箱，现在就在这里。捐款无需任何手续，祝您旅途愉快。 PayPal——更安全、更便捷的在线支付方式！ 照片 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜 由DeepFriedDerp 于2020 年 7 月 23 日上午 11:41 开始 天文摄影 CMOS 成像 DIY 此主题已存档。这意味着您无法回复此主题。 此主题有 17 条回复 #1 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#1 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020年7月23日 - 上午11:41 大家好，这是我第一次在这里发帖。 我看过几篇关于用机械方法（刮擦/抛光）对单反相机图像传感器进行去拜耳化处理的帖子，这种方法看似有效，但很有可能损坏传感器边缘的敏感电子元件/连接。 我打算用我为佳能 EOS 7D 购买的第二个传感器进行去拜耳化处理，然后将其与当前未改装的传感器交换。 从我在网上收集到的少量信息来看，我有超过75%的把握，拜耳矩阵和微透镜是用一系列正性光刻胶制成的，这些光刻胶已经完全经过了硬烘烤阶段。有确切信息的朋友请指正。 市面上有多个品牌的正性光刻胶剥离剂，甚至可以去除硬烘烤的正性光刻胶。SDS 数据显示，其含有 90-99% 的 1-甲基-2-吡咯烷酮 (NMP)。将光刻胶暴露于 NMP 溶剂中 10-15 分钟，并进行轻微的机械搅拌，将溶解的光刻胶从基材表面带走，即可去除大部分光刻胶。之后，再进行第二次溶剂浴，以洗去微量含有光刻胶的溶剂。建议在剥离后用去离子水冲洗并干燥。 我已经在我所在地区附近找到了一家化学品供应商，该供应商将运送 500 毫升 NMP（试剂级，纯度 99%），并且拥有通风良好的室外工作空间。 我的具体问题是： 有人试过这个方法吗？有效吗？我看过一些关于化学脱拜耳法的帖子，但大多数都不完整，或者缺少各种溶剂的具体性能信息。 如果您已经这样做了，并且确实有效，您使用了什么样的曝光时间/溶剂温度/增稠剂？我见过用于NMP脱漆剂的纤维素基增稠剂，并且正在考虑将少量Benefiber粉末与几滴NMP混合，看看是否能将其增稠成糊状，以便我可以将其涂在传感器表面。如果没有使用增稠剂，您是将整个传感器组件浸泡在水中，还是仅涂抹在传感器表面？ 如果这种化学物质不适合该传感器，已知哪些溶剂有效？已知哪些机械搅拌方法有效？如有任何帮助，我们将不胜感激。 —DeepFriedDerp 返回顶部 #2 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#2 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020年7月26日 - 下午3:58 作为更新，我发现了一篇文章，其中将 PiCam 模块转换为紫外敏感相机，用于诊断成像，方法是使用名为 Posistrip EKC830TM 的正性光刻胶剥离溶液去除拜耳矩阵。根据该 MSDS ，该溶液是 NMP 和 2-(2-氨基乙氧基)乙醇的专有混合物。这似乎支持将 NMP 作为主要溶剂的选择。 我尝试致电和发送电子邮件给佳能，询问有关溶剂选择的任何意见，因为该溶剂的谱相当广，并且确认它可以剥离拜耳矩阵实际上不会泄露佳能的任何商业机密。但遗憾的是，他们的回复很机械，没有帮助。 除非我收到任何人的回复，否则我可能会购买 500 毫升 NMP，并在未来几周/几个月内尝试一下，只要时间和工作空间允许。大笑.gif 返回顶部 #3 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#3 Spina@astro Spina@astro 斯普尼克 ----- 帖子： 34 加入日期：2020年7月30日 发布日期2020年10月30日 - 上午9:32 我也很喜欢尝试使用不同的有机溶剂对从非常古老的相机上拆下来的几个传感器进行处理。 几周后我将收到一批 NMP，由于其挥发性较低，应该更容易使用。 我希望能告诉你最终的成功。 您有任何更新吗？ 问候 返回顶部 #4 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#4 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期2020年10月30日 - 上午9:46 我还没机会测试一下，主要是因为我想尽量减少拆卸和重新安装传感器的次数。 我还担心传感器的校准问题，我觉得可以大致解决这个问题，比如在安装面上用刻度尺标记三个螺丝的位置，然后数着拧出螺丝的圈数，直到听到“咔哒”声（螺纹完全拧出）。如果我再数着听到第二次咔哒声的圈数，应该就能把螺丝重新安装到原来的深度了。这方法虽然不完美，但比用我那破卡尺更能让我找到正确的位置。在开始摆弄相机之前， 我还需要先安装好我的成像设备，并加装一套滤镜。我可能会用我之前买的单声道改装用的备用传感器替换我现在的传感器，只是为了检查它是否还能用，并验证一下我粗略的传感器校准方法。 不管怎样，我最终会抽出时间进行测试，并把结果发布到这里。我对您使用 NMP 的结果很感兴趣。 返回顶部 #5 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#5 诺法克斯 诺法克斯 带我飞向月球 ***** 发帖数： 5,761 加入日期：2005年7月12日 发布日期2020年10月30日 - 上午9:52 DeepFriedDerp 于 2020 年 10 月 30 日 下午 10:46 说道： 我还没机会测试一下，主要是因为我想尽量减少拆卸和重新安装传感器的次数。 我还担心传感器的校准问题，我觉得可以大致解决这个问题，比如在安装面上用刻度尺标记三个螺丝的位置，然后数着拧出螺丝的圈数，直到听到“咔哒”声（螺纹完全拧出）。如果我再数着听到第二次咔哒声的圈数，应该就能把螺丝重新安装到原来的深度了。这方法虽然不完美，但比用我那破卡尺更能让我找到正确的位置。在开始摆弄相机之前， 我还需要先安装好我的成像设备，并加装一套滤镜。我可能会用我之前买的单声道改装用的备用传感器替换我现在的传感器，只是为了检查它是否还能用，并验证一下我粗略的传感器校准方法。 不管怎样，我最终会抽出时间进行测试，并把结果发布到这里。我对您使用 NMP 的结果很感兴趣。 好主意。 我通常会在螺丝和框架上画一条线做标记，然后拧紧螺丝直到它完全拧到底，并计算圈数（我也会标记框架完全拧到底的位置），最后将螺丝放回原位，然后拧下一个螺丝。所有标记都完成后，我就会把它们取下来。 编辑：重新安装时，我把它们压到底，确保它们与第二条线对齐，然后再回到原来的位置（第一条线）。明白了吗？ 99% 的情况下，一切都会完美地恢复。对我来说，这很有效。因人而异。 祝你好运！ 由 nofxrx 编辑，2020 年 10 月 30 日 - 上午 09:54。 返回顶部 #6 用化学方法从佳能传感器中剥离拜耳矩阵和微透镜：帖子#6 Spina@astro Spina@astro 斯普尼克 ----- 帖子： 34 加入日期：2020年7月30日 发布日期：2020年11月10日 - 下午6:05 我可以确认 NMP 对 CFA 的移除有很大帮助。 我在室温下用 N-甲基吡咯烷酮和 1-甲基吡咯烷酮溶液润湿传感器，两分钟后，我用棉签触摸其表面。CFA 的绿色逐渐褪去，露出了传感器裸露的金棕色表面。 边缘处的移除比较困难，需要外科医生的稳定手，但无需额外的工具即可完成。 老实说，我不明白为什么有人在无需特别许可的情况下就可以买到这样的溶剂，却还要用木制或金属工具刮擦传感器。 现在我准备尝试修改 apsc 传感器，希望它能够用于窄带成像。 Spina@astro 于 2020 年 11 月 10 日下午 6:05 编辑。 返回顶部 #7 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#7 房屋恩惠 房屋恩惠 升空 ****- 帖子： 5 加入日期：2017年2月27日 发布日期：2020年11月12日 - 下午1:39 Spina@astro 于 2020 年 11 月 11 日上午 07:05 说： 我可以确认 NMP 对 CFA 的移除有很大帮助。 我在室温下用 N-甲基吡咯烷酮和 1-甲基吡咯烷酮溶液润湿传感器，两分钟后，我用棉签触摸其表面。CFA 的绿色逐渐褪去，露出了传感器裸露的金棕色表面。 边缘处的移除比较困难，需要外科医生的稳定手，但无需额外的工具即可完成。 老实说，我不明白为什么有人在无需特别许可的情况下就可以买到这样的溶剂，却还要用木制或金属工具刮擦传感器。 现在我准备尝试修改 apsc 传感器，希望它能够用于窄带成像。 很好。谢谢你的信息！你具体是怎么用的？你担心它会碰到小金线之类的吗？另外，你有没有完全避开蓝色部分以及活动传感器外面的部分？边缘有没有像刮擦技术那样留下任何边框？提前谢谢！ 由 ahousefavor 于 2020 年 11 月 12 日 - 下午 1:40 编辑。 返回顶部 #8 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#8 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020年11月12日 - 下午7:10 Spina@astro 于 2020 年 11 月 11 日上午 07:05 说： 我可以确认 NMP 对 CFA 的移除有很大帮助。 我在室温下用 N-甲基吡咯烷酮和 1-甲基吡咯烷酮溶液润湿传感器，两分钟后，我用棉签触摸其表面。CFA 的绿色逐渐褪去，露出了传感器裸露的金棕色表面。 边缘处的移除比较困难，需要外科医生的稳定手，但无需额外的工具即可完成。 老实说，我不明白为什么有人在无需特别许可的情况下就可以买到这样的溶剂，却还要用木制或金属工具刮擦传感器。 现在我准备尝试修改 apsc 传感器，希望它能够用于窄带成像。 这真是个好消息！即使是环境温度也能软化拜耳矩阵，真是太好了。 我原本计划在户外搭建一个热水浴池，让NMP温度升至80摄氏度左右，并尝试将传感器组件前端浸入水中，使其表面湿润大约5到10分钟，或者直到拜耳矩阵基本溶解。我希望使用小容器，待拜耳矩阵大部分溶解在第一批NMP中后，再用新鲜的NMP进行最后的“冲洗”。 我终于拿到了大部分需要的设备（包括窄带滤光片），这促使我重新打开相机，希望在接下来的一两个月内我能有一些成果可以汇报。 返回顶部 #9 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#9 快乐帽贝 快乐帽贝 宇宙 ***** 发帖数： 8,098 加入日期：2013年9月29日 发布日期：2020年11月12日 - 下午7:20 DeepFriedDerp 于 2020 年 11 月 13 日上午 08:10 说道： 我终于得到了我需要的大部分设备（包括窄带滤波器），这促使我重新打开我的相机，所以希望在接下来的一两个月内我能有一些结果可以报告。 这是一本令人着迷的书。 别让缺少滤镜的困扰你。无需滤镜的传感器，就能带来灰阶、海量多色灵敏度的极致享受！暗淡的星系和柯伊伯带天体会扑面而来。 返回顶部 #10 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#10 Spina@astro Spina@astro 斯普尼克 ----- 帖子： 34 加入日期：2020年7月30日 发布日期：2020年11月14日 - 上午6:02 我用溶剂处理过的旧传感器上有一些引线。有些在我开始处理的时候就已经坏了，所以我把它们全部拆了。 无论如何，我见过的大多数最新传感器的导线都更短，距离活动区域也更远。这样可以减少出错的可能性。 该传感器是从旧佳能摄像机上拆下来的，尺寸为 1/2.5 英寸（裁剪系数 6），4:3。 我不记得型号名称了，我认为它能够以 720p 录制。 根据我在简易光学平台拍摄的照片，我估计像素间距在 4-5 微米范围内。 在下图中，您可以看到 CFA 删除的不同阶段。 左侧是裸露的传感器，中心的颜色阵列已经失去了颜料，右侧是处理之前的传感器。 https://www.flickr.c…N03/50599585783 编辑：我认为我在拆卸过程中损坏了已经修改过的 SONY a65 的一个弦连接器！ 不幸的是，它再也打不开了。这些摄像头可能设计得不适合拆卸和重新组装超过4次。 笑容.gif 无论如何，我都会在其传感器上进行 CFA 移除作为练习，但不幸的是，我需要另一台相机来进行窄带操作。 Spina@astro 于 2020 年 11 月 14 日 12:19 下午编辑。 返回顶部 #11 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#11 Spina@astro Spina@astro 斯普尼克 ----- 帖子： 34 加入日期：2020年7月30日 发布日期：2020年11月20日 - 下午3:28 我必须向大家通报这一情况。 索尼 a65 传感器光刻胶与旧款佳能摄像机使用的光刻胶不同。 事实上，它的抵抗力更强。它如此之强，以至于在室温下用同样的NMP溶液进行同样的处理也无法溶解它。 总而言之，这两个传感器在制造商、尺寸、使用年限等方面均存在差异。引线键合也截然不同。 我将尝试分两次将溶液温度提高 30°C，看看是否有帮助以及帮助程度如何。 你们当中有谁具有更强的化学背景，知道任何可以催化反应的添加剂吗？ 我不是化学家，但我知道光刻胶固化过程并不完全可逆。 我认为这里的目标应该是攻击光刻胶和硅之间的界面并产生升力。 问候 Spina@astro 于 2020 年 11 月 20 日下午 3:29 编辑。 返回顶部 #12 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#12 光谱仪 光谱仪 升空 ----- 帖子： 2 加入日期：2020年11月23日 发布日期：2020年11月23日 - 下午1:53 大家好，第一次在这里发帖，我对这个过程非常感兴趣，主要是从光谱学的角度，而不是纯粹的天文摄影角度。实际上，我一直在读谢菲尔德大学团队的四篇论文，他们使用溶剂从树莓派相机上剥离拜耳滤光片。 我很想在新的高分辨率 Pi 相机上尝试这一点，但它们并不便宜，而且我不想在此过程中损坏它们。 这里有人知道吗： 英国有溶剂或 Posistrip EKC830 的供应商吗？ 或者 是否有替代溶剂可以改变拜耳层？ 干杯， 史蒂夫 返回顶部 #13 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#13 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020年11月23日 - 下午2:11 Spina@astro 于 2020 年 11 月 21 日 上午 04:28 说道： 我必须向大家通报这一情况。 索尼 a65 传感器光刻胶与旧款佳能摄像机使用的光刻胶不同。 事实上，它的抵抗力更强。它如此之强，以至于在室温下用同样的NMP溶液进行同样的处理也无法溶解它。 总而言之，这两个传感器在制造商、尺寸、使用年限等方面均存在差异。引线键合也截然不同。 我将尝试分两次将溶液温度提高 30°C，看看是否有帮助以及帮助程度如何。 你们当中有谁具有更强的化学背景，知道任何可以催化反应的添加剂吗？ 我不是化学家，但我知道光刻胶固化过程并不完全可逆。 我认为这里的目标应该是攻击光刻胶和硅之间的界面并产生升力。 问候 spectro 于 2020 年 11 月 24 日 上午 02:53 说道： 大家好，第一次在这里发帖，我对这个过程非常感兴趣，主要是从光谱学的角度，而不是纯粹的天文摄影角度。实际上，我一直在读谢菲尔德大学团队的四篇论文，他们使用溶剂从树莓派相机上剥离拜耳滤光片。 我很想在新的高分辨率 Pi 相机上尝试这一点，但它们并不便宜，而且我不想在此过程中损坏它们。 这里有人知道吗： 英国有溶剂或 Posistrip EKC830 的供应商吗？ 或者 是否有替代溶剂可以改变拜耳层？ 干杯， 史蒂夫 嘿大家， 因此，为了回答这两个问题，我将向您推荐 EKC830 上这份相当不可靠的 MSDS（spectro，我在最初的研究中使用了相同的出版物）。 https://wenku.baidu…58da0116c174908 主要成分是NMP。Spectro，NMP应该是你能在英国买到的替代溶剂（我不确定，但这是一个开始）。 Spina@Astro，我所做的研究表明，这会使溶剂更具碱性（在 EKC830 的 MSDS 中，我相信 2-（2-氨基乙氧基）乙醇具有此功能。我知道这种溶剂可与水混溶，所以我想知道是否有办法加入微量的氢氧化钠或氢氧化钾？ 另外值得注意的是，光刻胶的溶解高度依赖于溶液的温度，并且在某种程度上依赖于搅拌溶液的方式，以便将含有光刻胶的溶剂从基材上移开，并将新鲜溶剂移到其位置。NMP 具有相当高的闪点，我读过的程序通常会将溶剂温度升高到 60-80C，并用超声波搅拌约 15 分钟。此外，在大部分光刻胶去除完毕并去除含有光刻胶的溶剂后，通常要用新鲜的 NMP 进行最后冲洗，以清除任何痕迹的光刻胶。 从实际的DIY角度来看，我不确定如何将传感器表面浸入溶剂中，同时又不暴露传感器组件的塑料部件（我用拜耳法剥离的目标传感器是佳能EOS 7D传感器）。Spina@Astro，你在测试中是否注意到周围的塑料或合成材料有被NMP溶解的迹象？ 返回顶部 #14 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#14 光谱仪 光谱仪 升空 ----- 帖子： 2 加入日期：2020年11月23日 发布日期：2020年11月23日 - 下午4:59 我必须承认我很好奇这究竟是如何实现的。 谢菲尔德团队把他们的传感器浸入了70-100摄氏度（158-212华氏度）的高温溶剂中。我当时想弄清楚，如果设备的其余部分也浸入了溶剂中，会不会对其他部件造成影响！ 我怀疑NMP在英国买不到，因为它被当作危险物质从产品中移除了。我会继续关注，但对你的结果很感兴趣。 干杯，史蒂夫 返回顶部 #15 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#15 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020年12月07日 - 下午12:30 好的，大家， 周末我有机会尝试了一下。我可以肯定地说，在我的佳能 EOS 7D 图像传感器上，高温 NMP 不会溶解拜耳矩阵。 然而，它似乎使它变软了，在约 80C 的 NMP 中浸泡 15 分钟后，我能够用棉签去除大部分微透镜、拜耳基质。 下面是一张拉伸平面图，显示了瑕疵，划痕是由棉签较硬的柄造成的（我认为它们是硬纸板）。 我仍然能看到传感器表面有轻微的彩虹效果，而且并非全是金色（有些区域略带绿色或红色）。我买了一些汽车抛光剂，打算把拜耳矩阵的其余部分抛光掉。 总而言之，我觉得这次失败了。我觉得大部分拜耳矩阵是被棉签擦掉了，而不是溶解掉了。希望我能用抛光剂稍微清理一下，再刮掉边缘周围的一些矩阵，这样图像窗口会更干净。 感谢所有发帖的人，我希望这能对你有所帮助耸肩.gif 画廊_337030_15228_4098766.jpg 返回顶部 #16 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#16 安德罗杰纳 雄激素 升空 ***** 帖子： 19 加入日期：2020年12月4日 发布日期：2020年12月07日 - 下午02:09 几年前，我用机械方法刮掉了一个老款尼康CCD传感器上的拜耳矩阵。木材似乎对那个传感器更温和一些；我成功地刮掉了大部分CFA，没有留下任何严重的划痕。 移除微透镜会显著降低该传感器的低光性能。我很想在更现代的背照式传感器上试试。 等到有合适的化学处理方法时，我还会再试一次。 返回顶部 #17 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#17 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020年12月08日 - 下午02:57 这是昨晚对新单声道模块的测试。 我把它和我新买的Antlia窄带滤光片配对了，这是一款3.0nm的H-alpha滤光片。 6x 10 分钟 @ ISO 800，堆叠校准帧，在 Siril 和 Photoshop 中编辑 通过抖动，这似乎效果很好。 H-alpha 测试镜头，加州星云 返回顶部 #18 用化学方法从佳能传感器上剥离拜耳矩阵和微透镜：帖子#18 油炸鬼 油炸鬼 升空 ----- 话题发起者 帖子： 11 加入日期：2020年7月23日 发布日期：2020 年 12 月 11 日 - 上午 11:30 另一个测试堆栈 18x900秒的潜艇，ISO 800，带校准框，后期处理很少（只有色阶和曲线）。裁剪以消除堆叠伪影和传感器边缘的缺陷。 使用单镜头反光相机拍摄的氢-α星云中的心形星云 返回顶部 返回 DSLR、无反光镜和通用数码相机 DSO 成像 多年来，CNers 一直询问是否为 Cloudy Nights 提供捐款箱，现在就在这里。捐款无需任何手续，祝您旅途愉快。 PayPal——更安全、更便捷的在线支付方式！ Cloudy Nights 会员可享受天文学折扣 近期主题 Ovidiu Catalin 的照片 出售 17 世纪长焦距双凸透镜复制品 奥维迪乌卡塔林- 今天 01:11 AM 供应商和团体公告 Jawaid I. Abbasi 的照片 购买前需要帮助 Jawaid I. Abbasi - 昨天 晚上 11:26 猫与卡斯 bk42 的照片 泰坦凌日动画（9月4日起） bk42 - 昨天 晚上 10:40 主要和次要行星成像 gt40mkii 的照片 最新的 ASIAir 应用程序更新导致我的设备崩溃！ gt40mkii - 昨天 晚上 10:22 设备（无天文摄影） Framis 的照片 V1769 天鹅座 / WR134 Framis - 昨天 晚上 10:18 经验丰富的深空成像 UP4014Fan的照片 卫星轨迹问题 - 苏联通信卫星 UP4014Fan - 昨天 晚上 10:16 开始深空成像 allanwang 的照片 尼康 Action EX 10x50 与 12x50 对比观察 allanwang - 昨天 晚上 10:14 双筒望远镜 g3rain1 的照片 用 Losmandy D 替换 CGE 燕尾槽？ g3rain1 - 昨天 晚上 10:10 初学者论坛（无天文摄影） Framis 的照片 LDN1251 - 烂鱼 Framis - 昨天 下午10:04 经验丰富的深空成像 lukastu 的照片 令人失望的 Touptek SHO 4nm 滤镜 - 用户错误？ lukastu - 昨天 下午 09:56 经验丰富的深空成像 多云的夜晚 → 天文摄影和素描 → 数码单反相机、无反光镜相机和通用数码相机 DSO 成像 隐私政策 服务条款· RSS订阅 更改主题 帮助 社区论坛软件由 IP.Board 授权给：Cloudy Nights Cloudy Nights LLC Cloudy Nights 赞助商： Astronomics
