深度厚金板PCB与厚铜PCB的区别

　　厚金板PCB和厚铜PCB在电子制造领域都有重要应用，它们有着不同的特点和适用场景。下面为你详细介绍二者的区别。

　　厚金PCB是什么

　　厚金PCB是在印制电路板表面镀上较厚金层的电路板。这层厚金能提升电路板的导电性、抗氧化性和耐磨性。在一些对信号传输要求极高、使用环境较为苛刻的设备中应用广泛，比如航空航天电子设备、高端通信设备等，能保证设备长期稳定运行。

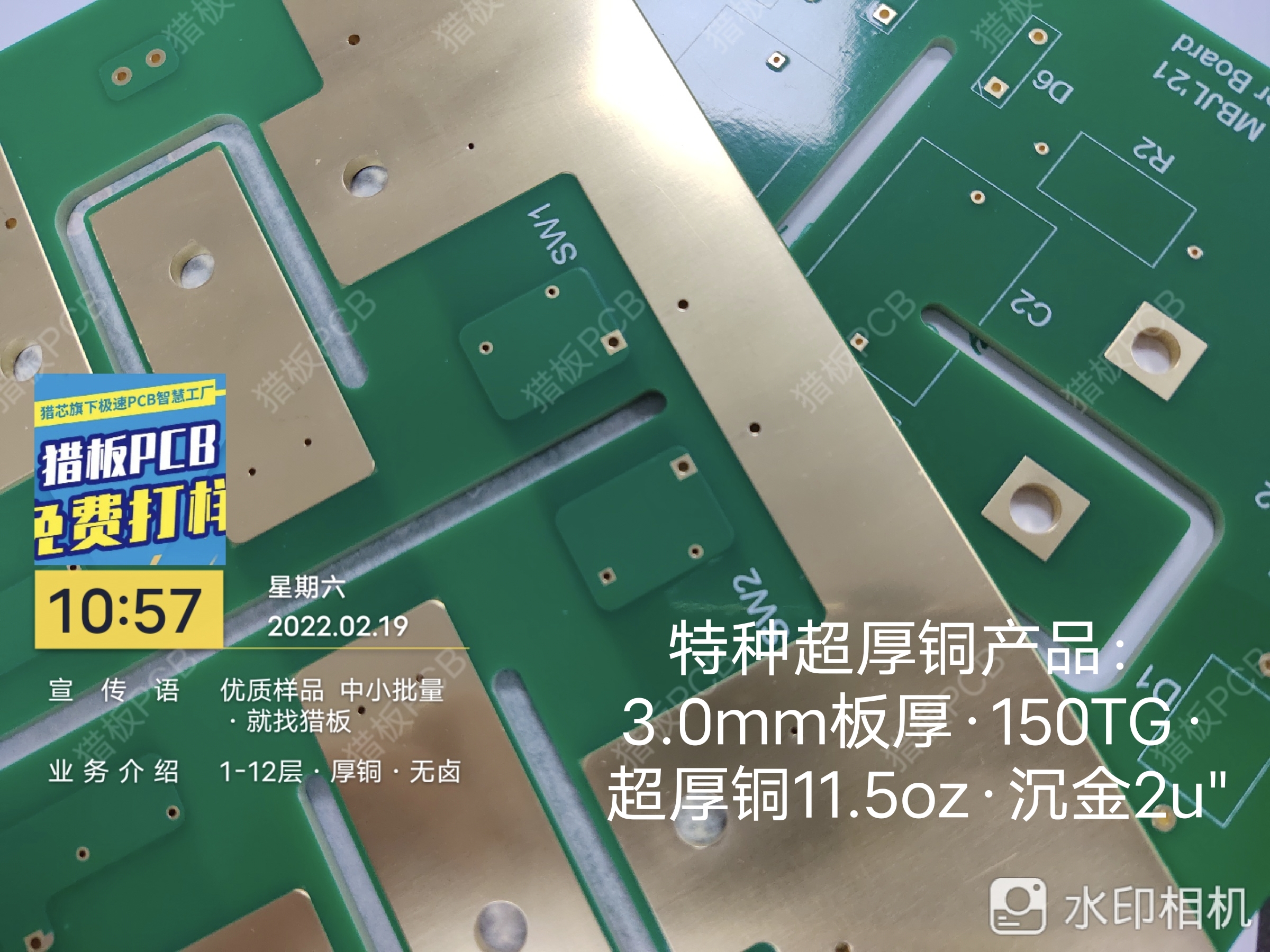

　　厚铜PCB则是指在电路板中采用较厚铜层的PCB。厚铜层可承载更大电流，具有更好散热性能。常用于高功率电子设备，例如电源供应器、电动汽车电池管理系统等，能满足这类设备大电流、高功率的工作需求，有效降低热量产生，保障设备性能。

　　二者外观差异

　　从外观上看，厚金PCB因表面有金层，呈现出金黄色光泽，色泽均匀。而厚铜PCB的铜层颜色为铜本色，外观略显暗沉。这种外观差异也在一定程度上反映了它们不同的功能特性。

　　性能差异对比

　　性能方面，厚金PCB的优势在于其出色的抗腐蚀性和良好导电性，能确保信号稳定传输。厚铜PCB则在载流能力和散热能力上表现突出，可应对大电流工作情况并及时散热。在不同工作环境下，它们发挥着各自独特的优势。

　　应用场景区别

　　在应用场景上，厚金PCB多用于对信号质量和稳定性要求极高的高端设备。厚铜PCB更适合高功率、大电流的电子设备。猎板在厚金PCB制造上有一定经验，能为不同需求的客户提供合适的产品。你在选择厚金PCB和厚铜PCB时，会更看重哪方面性能？不妨点赞分享本文并留言评论吧。
