引言

上一篇文章《【DINOv3教程1-图像分割】使用DINOv3+逻辑回归器进行图像前景分割【附源码】》介绍了如何使用DINOv3进行图像分割。
本文主要介绍如何使用DINOv3视觉Transformer模型进行图像patch相似性热力图分析。
它能够加载一张图像，使用预训练的DINOv3模型提取图像中各个patch的特征表示，然后计算指定patch与其他所有patch之间的余弦相似性，并以热力图的形式可视化这些相似性关系。这种分析可以帮助理解模型如何感知图像中不同区域之间的语义相似性，对于计算机视觉任务如图像分割、目标检测等具有重要意义。

主要步骤

1. 导入必要的库

import torch
import torchvision.transforms as transforms
import torch.nn.functional as F
from transformers import pipeline
from transformers.image_utils import load_image
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as patches

导入深度学习、图像处理、数值计算和可视化相关的库。

2. 相似性计算函数

def compute_patch_similarity_heatmap(patch_features, H, W, target_patch_coord):"""计算指定patch与其他所有patch的余弦相似性，并生成热力图Args:patch_features: patch特征张量, shape (1, num_patches, feature_dim)H: patch网格高度W: patch网格宽度target_patch_coord: 目标patch坐标 (h_idx, w_idx)Returns:heatmap: 相似性热力图, shape (H, W)"""# 检查输入特征数量是否与网格尺寸匹配assert patch_features.shape[1] == H * W, f"特征数量{H * W}与网格大小{H}x{W}不匹配"# 提取目标patch的特征target_idx = target_patch_coord[0] * W + target_patch_coord[1]target_feature = patch_features[0, target_idx]  # shape (feature_dim,)# 使用余弦相似性计算目标特征与所有patch特征之间的相似度similarities = F.cosine_similarity(target_feature.unsqueeze(0),  # shape (1, feature_dim)patch_features[0],  # shape (num_patches, feature_dim)dim=1)# 将一维相似性向量重塑为二维热力图heatmap = similarities.reshape(H, W).cpu().numpy()return heatmap

这个函数计算指定目标patch与所有其他patch的余弦相似性：

• 通过坐标计算目标patch在特征序列中的索引
• 使用F.cosine_similarity计算目标特征与所有特征的相似性
• 将一维相似性向量重塑为二维热力图格式(H×W)

3. 热力图可视化函数

def plot_similarity_heatmap(heatmap, target_patch_coord):"""绘制相似性热力图，并在目标patch位置显示红点Args:heatmap: 相似性热力图, shape (H, W)target_patch_coord: 目标patch坐标 (h_idx, w_idx)"""H, W = heatmap.shapefig, ax = plt.subplots(1, 1, figsize=(10, 8))# 显示热力图im = ax.imshow(heatmap, cmap='viridis', aspect='equal')# 在目标patch位置添加红点target_h, target_w = target_patch_coordax.plot(target_w, target_h, 'ro', markersize=10, markeredgecolor='white', markeredgewidth=2)# 添加颜色条，使其与图像高度对齐cbar = plt.colorbar(im, ax=ax, label='Cosine Similarity', shrink=0.7)cbar.ax.tick_params(labelsize=8)  # 调整颜色条刻度标签大小# 设置坐标轴标签和标题ax.set_xlabel('Width (patch index)')ax.set_ylabel('Height (patch index)')ax.set_title(f'Cosine Similarity to Patch at ({target_h}, {target_w})')# 设置网格线ax.set_xticks(np.arange(-0.5, W, 1), minor=True)ax.set_yticks(np.arange(-0.5, H, 1), minor=True)ax.grid(which="minor", color="white", linestyle='-', linewidth=0.5)ax.tick_params(which="minor", size=0)# 设置主刻度ax.set_xticks(np.arange(0, W, max(1, W // 10)))ax.set_yticks(np.arange(0, H, max(1, H // 10)))# 调整刻度标签大小ax.tick_params(axis='both', which='major', labelsize=8)plt.tight_layout()plt.show()return fig, ax

用于绘制相似性热力图，提供了单独显示热力图的功能。

4. 图像加载和预处理

url = "test1.jpg"
image = load_image(url)
original_image = np.array(image)
transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
])
tensor_image = transform(image).unsqueeze(0)

• 加载原始图像并保存副本用于显示
• 将PIL图像转换为PyTorch张量并进行标准化处理
• 添加批次维度以适配模型输入要求

5. DINOv3模型加载

# 加载预训练的ViT模型（DINOv3）
from transformers import ViTModel
model = ViTModel.from_pretrained(r'D:\7studying\DinoV3_Study\dinov3-main\PreModels\dinov3-vitl16-pretrain-sat493m',local_files_only=True
)

加载本地预训练的DINOv3模型，这是一个大型视觉Transformer模型。此处加载的是dinov3-vitl16-pretrain-sat493m模型。

6. 特征提取和相似性计算

with torch.inference_mode():outputs = model(tensor_image, output_hidden_states=True, interpolate_pos_encoding=True)patch_features = outputs.last_hidden_state[:, 1:, :]# 直接从模型输出获取patch特征（去掉CLS token）patch_features = outputs.last_hidden_state[:, 1:, :]  # 去掉CLS tokenprint("patch_features.shape: ", patch_features.shape)print("(H, W):", H, W)# 取目标patch，进行相似性计算target_h = 24target_w = 27target_patch_coord = (target_h, target_w)# 计算相似性热力图并绘制heatmap = compute_patch_similarity_heatmap(patch_features, H, W, target_patch_coord)

• 使用torch.inference_mode()提高推理效率
• interpolate_pos_encoding=True允许处理任意尺寸图像
• 提取patch特征（去除CLS token）
• 计算指定目标patch(24,27)与所有patch的相似性

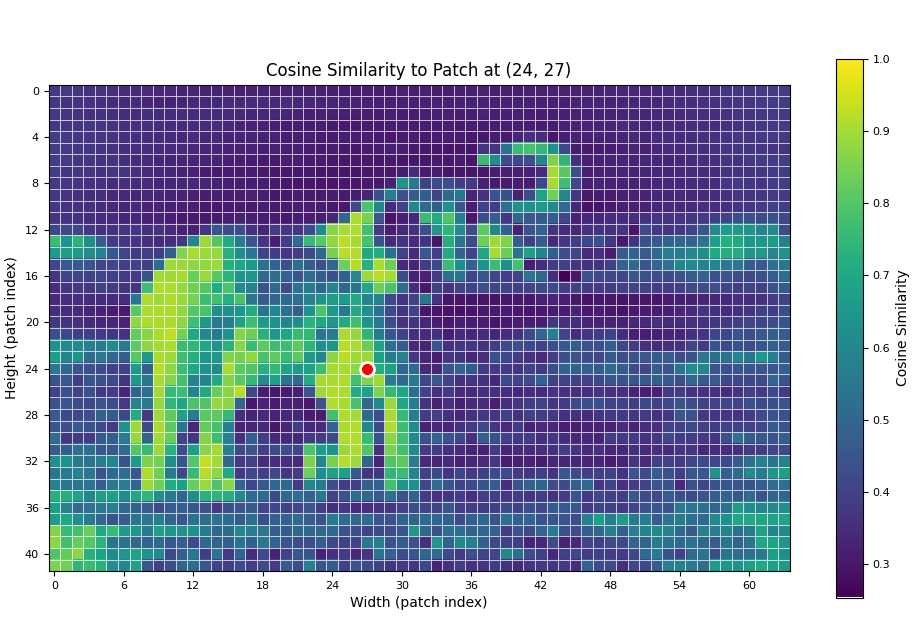

7. 结果可视化

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 8))
ax1.imshow(original_image)
im = ax2.imshow(heatmap, cmap='viridis', aspect='equal')

• 创建并排显示的子图
• 左侧显示原始图像
• 右侧显示相似性热力图，颜色越亮表示与目标patch越相似
• 在热力图上标记目标patch位置
• 添加颜色条显示相似性数值范围

总结

本文详细介绍了如何直接使用DinoV3进行图片的热力图可视化。整个流程实现了从图像加载、特征提取到相似性分析和可视化的完整管道，为理解视觉Transformer模型的内部表征提供了直观的工具。

---
