深度学习：基于自定义 ResNet 的手写数字识别实践（MNIST 数据集）

news 2025/9/8 20:05:11

一、任务背景与模型选择

二、核心原理：残差块与轻量级 ResNet 设计

1. 残差块设计（ResBlock）

2. 整体网络结构

三、完整代码实现与逐段解析

1. 环境依赖

2. 完整代码与逐段解析

四、训练过程与结果分析

五、总结

一、任务背景与模型选择

手写数字识别是计算机视觉领域的 “入门标杆任务”，其核心是从灰度图像中提取特征并分类（0-9 共 10 类）。常用数据集 MNIST 包含 60000 张训练集和 10000 张测试集，每张图片为 28×28 的灰度图，虽数据规模小、特征简单，但传统 CNN 在深层训练时易出现 “梯度消失” 或 “退化问题”。

本次实践未采用预训练的 ResNet-18（原模型为 3 通道 RGB 输入，适配 MNIST 需额外处理），而是自定义轻量级 ResNet：

针对 MNIST 1 通道灰度图设计输入层，避免通道转换冗余；
简化残差块结构，减少计算量（适配 CPU/GPU 轻量化训练）；
保留 ResNet 核心的 “跳跃连接”，解决深层网络训练问题。

该方案的优势在于：无需迁移学习适配，从零训练即可快速收敛，同时让初学者直观理解残差网络的核心逻辑。

二、核心原理：残差块与轻量级 ResNet 设计

ResNet 的核心是残差块（Residual Block），通过 “跳跃连接（Skip Connection）” 让梯度直接回传，避免梯度消失。本次自定义的 ResNet 模型针对 MNIST 数据特点做了 3 点优化：

1. 残差块设计（ResBlock）

传统 ResNet 残差块多为 “3×3 卷积→BN→ReLU” 的组合，本次简化为 “5×3 卷积组合”，在保证特征提取能力的同时减少参数：

输入特征图与输出特征图通道数一致（通过channels_in控制），确保 “跳跃连接” 时可直接元素相加；
先通过 5×5 卷积扩大感受野（捕捉数字轮廓），再通过 3×3 卷积细化特征，最后与原始输入相加并 ReLU 激活。

残差块前向传播公式：

其中x为原始输入（跳跃连接路径），为残差路径。

2. 整体网络结构

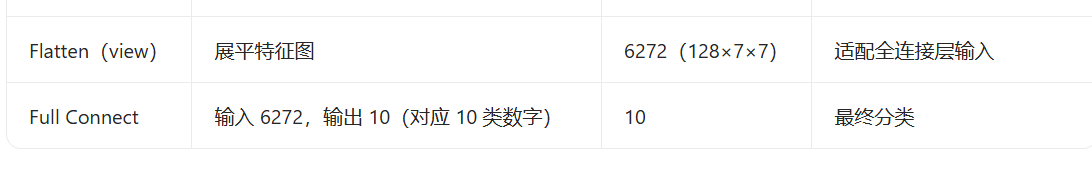

自定义 ResNet 针对 28×28 灰度图设计，共包含 “特征提取层→残差块→分类层” 三部分，具体结构如下：

三、完整代码实现与逐段解析

本次实践基于 PyTorch 框架，代码包含 “数据加载→模型定义→训练测试→结果输出” 全流程，可直接复制运行（自动下载 MNIST 数据集）。

1. 环境依赖

确保安装以下库（Python 3.8+，PyTorch 1.10+）：

pip install torch torchvision matplotlib

2. 完整代码与逐段解析

# -------------------------- 1. 导入必要库 --------------------------
import torch
from torch import nn  # 神经网络核心模块
from torch.utils.data import DataLoader  # 批量加载数据
from torchvision import datasets  # 加载MNIST数据集
from torchvision.transforms import ToTensor  # 图像转为Tensor
from matplotlib import pyplot as plt  # 可选：可视化数据（本文暂未用）# -------------------------- 2. 加载并预处理MNIST数据集 --------------------------
# 加载训练集：root为数据保存路径，train=True表示训练集，download=True自动下载
train_data = datasets.MNIST(root='data',  # 数据保存在./data目录下（不存在则自动创建）train=True,download=True,transform=ToTensor(),  # 转为Tensor：维度H×W×C→C×H×W，值归一化到0-1
)# 加载测试集：train=False表示测试集
test_data = datasets.MNIST(root='data',train=False,download=True,transform=ToTensor(),
)# 创建数据加载器：按批次加载数据，训练集打乱（shuffle=True）提升泛化能力
train_dataloader = DataLoader(train_data, batch_size=64, shuffle=True)
test_dataloader = DataLoader(test_data, batch_size=64, shuffle=False)  # 测试集无需打乱# 查看数据形状：验证输入格式是否正确
for x, y in test_dataloader:print(f"输入图像形状 [批次大小, 通道数, 高度, 宽度]: {x.shape}")  # 输出：torch.Size([64, 1, 28, 28])print(f"标签形状: {y.shape}，标签数据类型: {y.dtype}")  # 输出：torch.Size([64]) torch.int64break  # 仅查看第一个批次# -------------------------- 3. 配置训练设备（CPU/GPU自动适配） --------------------------
device = ("cuda"  # NVIDIA GPUif torch.cuda.is_available()else "mps"  # 苹果M系列芯片GPUif torch.backends.mps.is_available()else "cpu"  # 无GPU则用CPU
)
print(f"使用训练设备: {device}")# -------------------------- 4. 定义残差块（ResBlock）与完整ResNet模型 --------------------------
# 残差块：ResNet的核心组件，实现跳跃连接
class ResBlock(nn.Module):def __init__(self, channels_in):super().__init__()  # 继承nn.Module的初始化方法# 残差路径：两次卷积（5×5→3×3）self.conv1 = nn.Conv2d(channels_in, 32, 5, padding=2)  # 5×5卷积，输出32通道，padding=2保证尺寸不变self.conv2 = nn.Conv2d(32, channels_in, 3, padding=1)  # 3×3卷积，输出通道数与输入一致（适配跳跃连接）self.relu = nn.ReLU()  # 激活函数def forward(self, x):# 残差路径计算out = self.conv1(x)out = self.conv2(out)# 跳跃连接：残差路径结果 + 原始输入，再激活return self.relu(out + x)# 完整ResNet模型：针对MNIST设计的轻量级版本
class ResNet(nn.Module):def __init__(self):super().__init__()self.relu = nn.ReLU()  # 激活函数（复用）# 初始卷积层：1→64通道，5×5卷积（捕捉大尺度边缘）self.conv1 = nn.Conv2d(1, 64, 5, 1, 2)  # 输入1通道（灰度图），输出64通道，padding=2保证尺寸不变# 二次卷积层：64→128通道，3×3卷积（细化局部特征）self.conv2 = nn.Conv2d(64, 128, 3, 1, 1)  # padding=1保证尺寸不变self.maxpool = nn.MaxPool2d(2)  # 2×2最大池化（降维减参）# 残差块：分别对应64通道和128通道的特征图self.resblock1 = ResBlock(channels_in=64)self.resblock2 = ResBlock(channels_in=128)# 全连接层：输入为展平后的特征数（128×7×7=6272），输出10类self.full_c = nn.Linear(6272, 10)def forward(self, x):size = x.shape[0]  # 获取批次大小（用于后续展平）# 第一层：卷积→池化→激活x = self.maxpool(self.conv1(x))  # Conv1→MaxPool：28×28→14×14x = self.relu(x)x = self.resblock1(x)  # 残差块1：处理64通道特征图# 第二层：卷积→池化→激活x = self.maxpool(self.conv2(x))  # Conv2→MaxPool：14×14→7×7x = self.relu(x)x = self.resblock2(x)  # 残差块2：处理128通道特征图# 展平特征图：从[batch, 128, 7, 7]→[batch, 6272]x = x.view(size, -1)  # -1表示自动计算剩余维度# 全连接层分类x = self.full_c(x)return x# 初始化模型并转移到目标设备
model = ResNet().to(device)

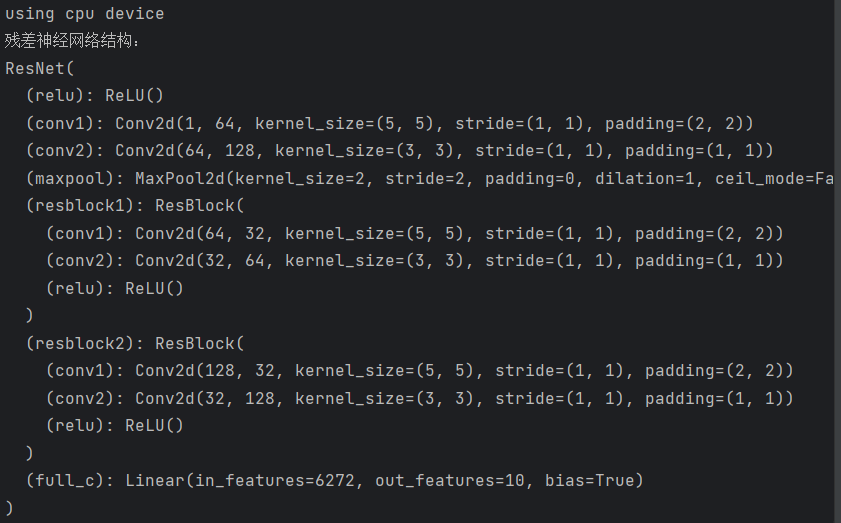

print("\n自定义残差神经网络结构：")
print(model)  # 打印模型结构，验证是否正确# -------------------------- 5. 定义训练与测试函数 --------------------------
def train(dataloader, model, loss_fn, optimizer):"""训练函数：单轮训练，更新模型参数"""model.train()  # 开启训练模式（启用Dropout/BN更新等）batch_size_num = 0  # 批次计数器，用于打印日志for x, y in dataloader:# 将数据转移到训练设备（CPU/GPU）x, y = x.to(device), y.to(device)# 前向传播：计算模型预测值pred = model(x)# 计算损失（多分类任务用CrossEntropyLoss）loss = loss_fn(pred, y)# 反向传播：更新参数optimizer.zero_grad()  # 梯度清零（避免累积）loss.backward()  # 计算梯度optimizer.step()  # 根据梯度更新参数# 记录损失值，每100个批次打印一次日志loss_value = loss.item()  # 从Tensor中提取损失值（避免计算图占用内存）batch_size_num += 1if batch_size_num % 100 == 0:print(f"loss: {loss_value:>7f} [batch: {batch_size_num}]")def test(dataloader, model, loss_fn):"""测试函数：评估模型在测试集上的性能（无参数更新）"""size = len(dataloader.dataset)  # 测试集总样本数num_batches = len(dataloader)  # 测试集总批次model.eval()  # 开启评估模式（冻结BN/Dropout）test_loss, correct = 0, 0  # 累计测试损失和正确预测数# 关闭梯度计算（测试阶段无需反向传播，节省内存和时间）with torch.no_grad():for x, y in dataloader:x, y = x.to(device), y.to(device)pred = model(x)# 累计损失（按批次累加）test_loss += loss_fn(pred, y).item()# 计算正确预测数：pred.argmax(1)取每行最大值索引（预测类别），与标签比较correct += (pred.argmax(1) == y).type(torch.float).sum().item()# 计算平均损失和准确率test_loss /= num_batches  # 平均损失 = 总损失 / 批次数量correct /= size  # 准确率 = 正确数 / 总样本数print(f"Test result: \n Accuracy: {(100 * correct):>0.1f}%, Avg loss: {test_loss:>8f}\n")# -------------------------- 6. 配置训练超参数并启动训练 --------------------------
# 损失函数：多分类任务用CrossEntropyLoss（内置Softmax，无需手动添加）
loss_fn = nn.CrossEntropyLoss()
# 优化器：Adam优化器，学习率0.0001（小学习率避免震荡）
optimizer = torch.optim.Adam(model.parameters(), lr=0.0001)
# 训练轮次：50轮（MNIST数据简单，50轮足够收敛）
epochs = 50# 启动训练循环：每轮训练后测试
for t in range(epochs):print(f"Epoch {t + 1}\n--------------")train(train_dataloader, model, loss_fn, optimizer)  # 单轮训练test(test_dataloader, model, loss_fn)  # 单轮测试
print("Training Done!")  # 训练结束

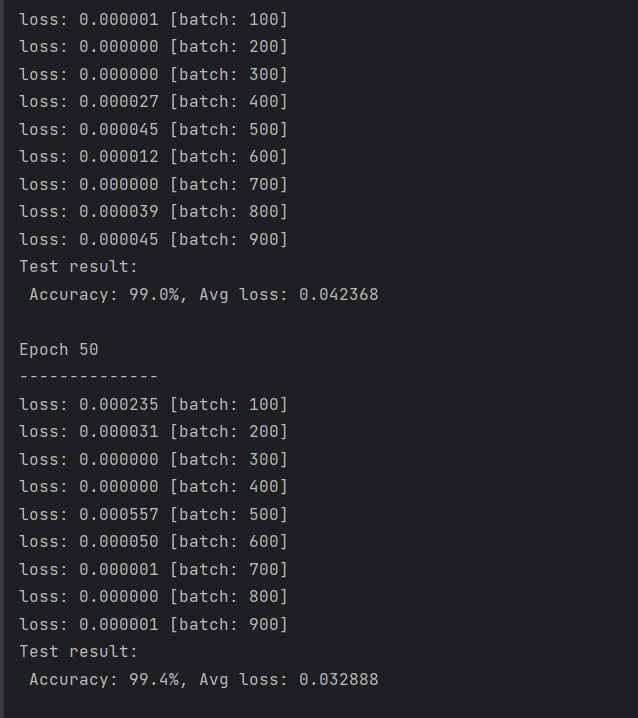

四、训练过程与结果分析

五、总结

本次基于自定义 ResNet 的 MNIST 手写数字识别实践，以 “简化、适配、高效” 为核心，既验证了残差网络在简单任务中的有效性，也为初学者提供了 “从模型设计到训练落地” 的完整实战路径。实践表明：残差网络的价值不仅在于 “深层”，更在于 “通过跳跃连接解决训练难题”；针对任务特点的轻量化设计，往往比直接套用复杂预训练模型更具性价比。后续可基于此框架，扩展至更复杂的图像分类任务（如 Fashion-MNIST、CIFAR-10），进一步深化对残差网络的理解与应用。
