ABAQUS多尺度纤维增强混凝土二维建模

本案例是通过ABAQUS对论文Study on the tensile and compressive mechanical properties of multi-scale fiber-reinforced concrete: Laboratory test and mesoscopic numerical simulation（https://doi.org/10.1016/j.jobe.2024.108852）中纤维增强混凝土几何模型的复现。

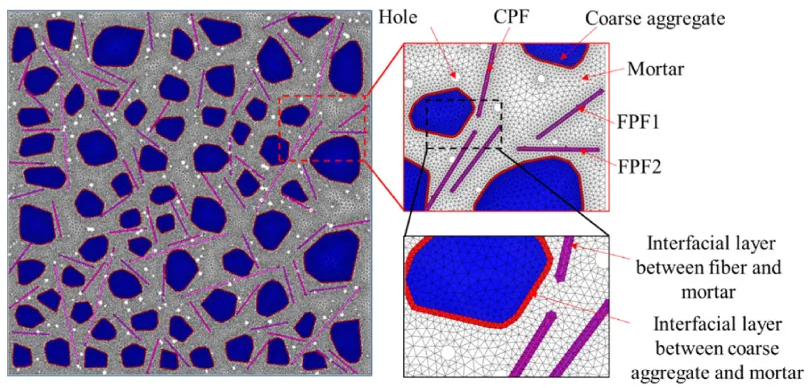

论文中建立的二维纤维增强混凝土模型包含粗骨料、砂浆、纤维、骨料与砂浆的界面过渡区、纤维与砂浆的界面过渡区在内的多相材料，且混凝土砂浆中包含随机分布的孔隙。

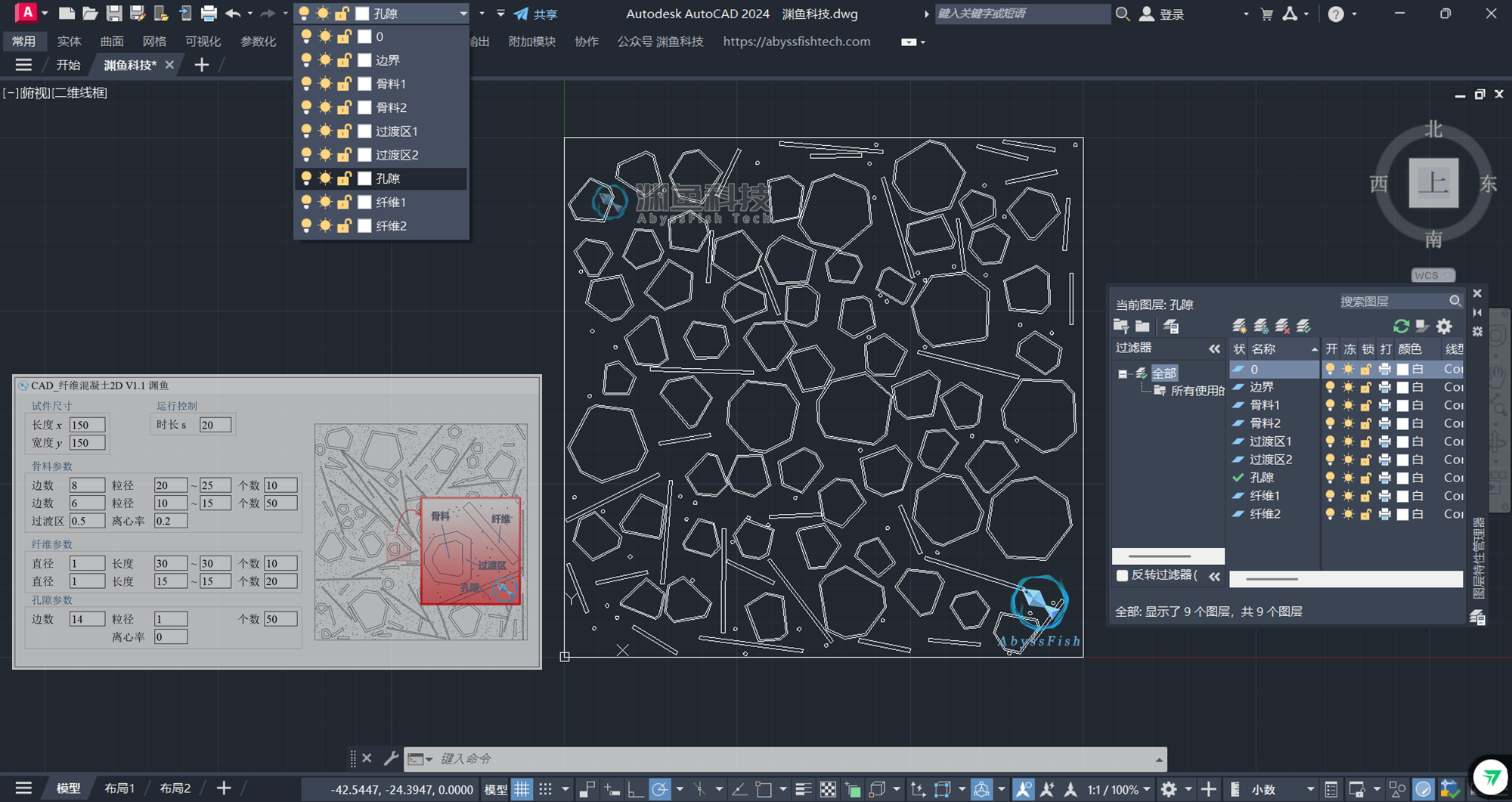

本案例中，采用CAD纤维混凝土2D V1.1插件在AutoCAD内通过参数化建模建立骨料、纤维、孔隙及界面过渡区几何图形，各组分在CAD内已分图层，需要分别另存为dxf文件后再导入到ABAQUS。（注意本案例中纤维部件不包含界面过渡区）

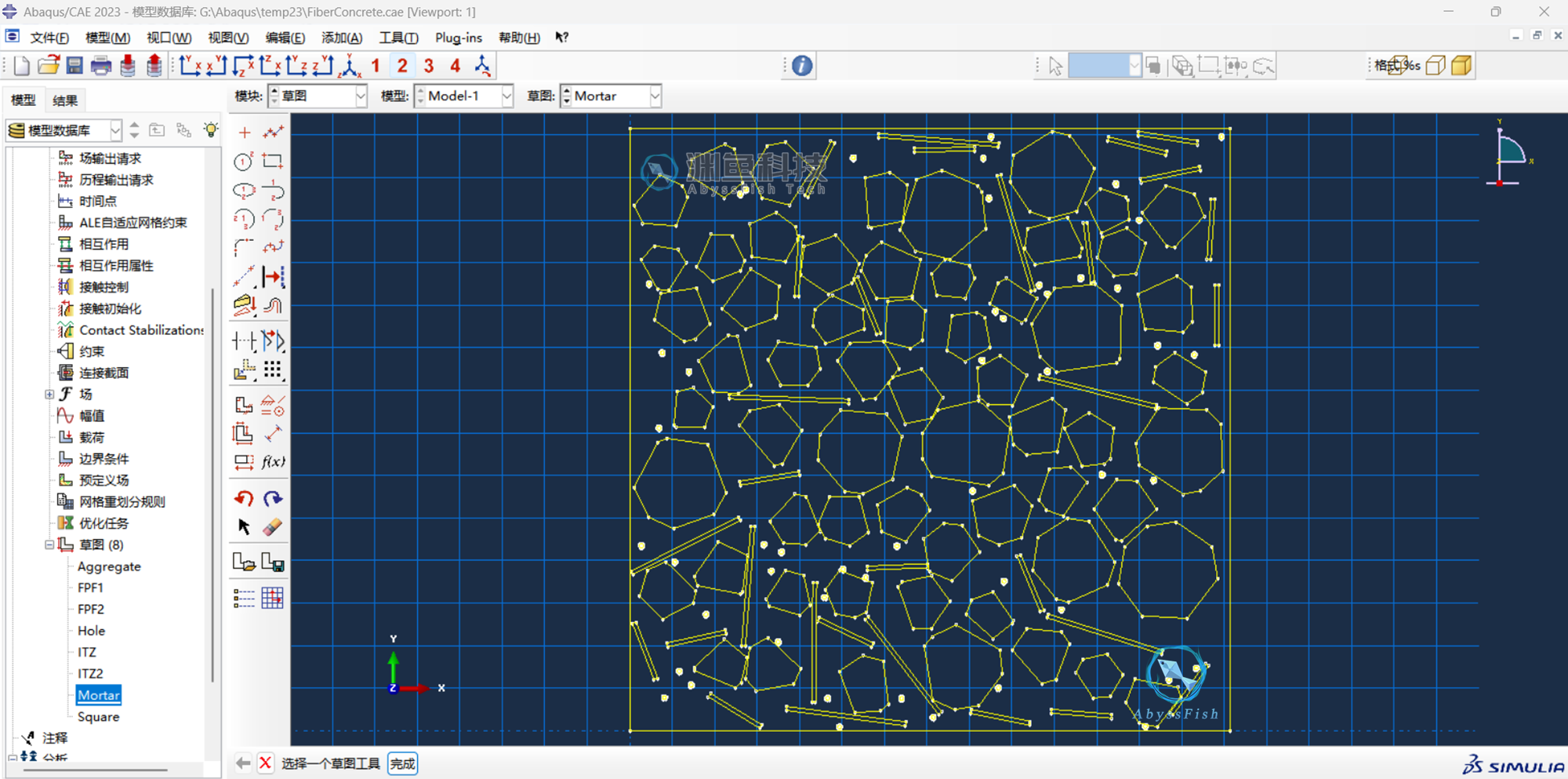

在ABAQUS中将保存的图形文件以草图的形式分别导入。

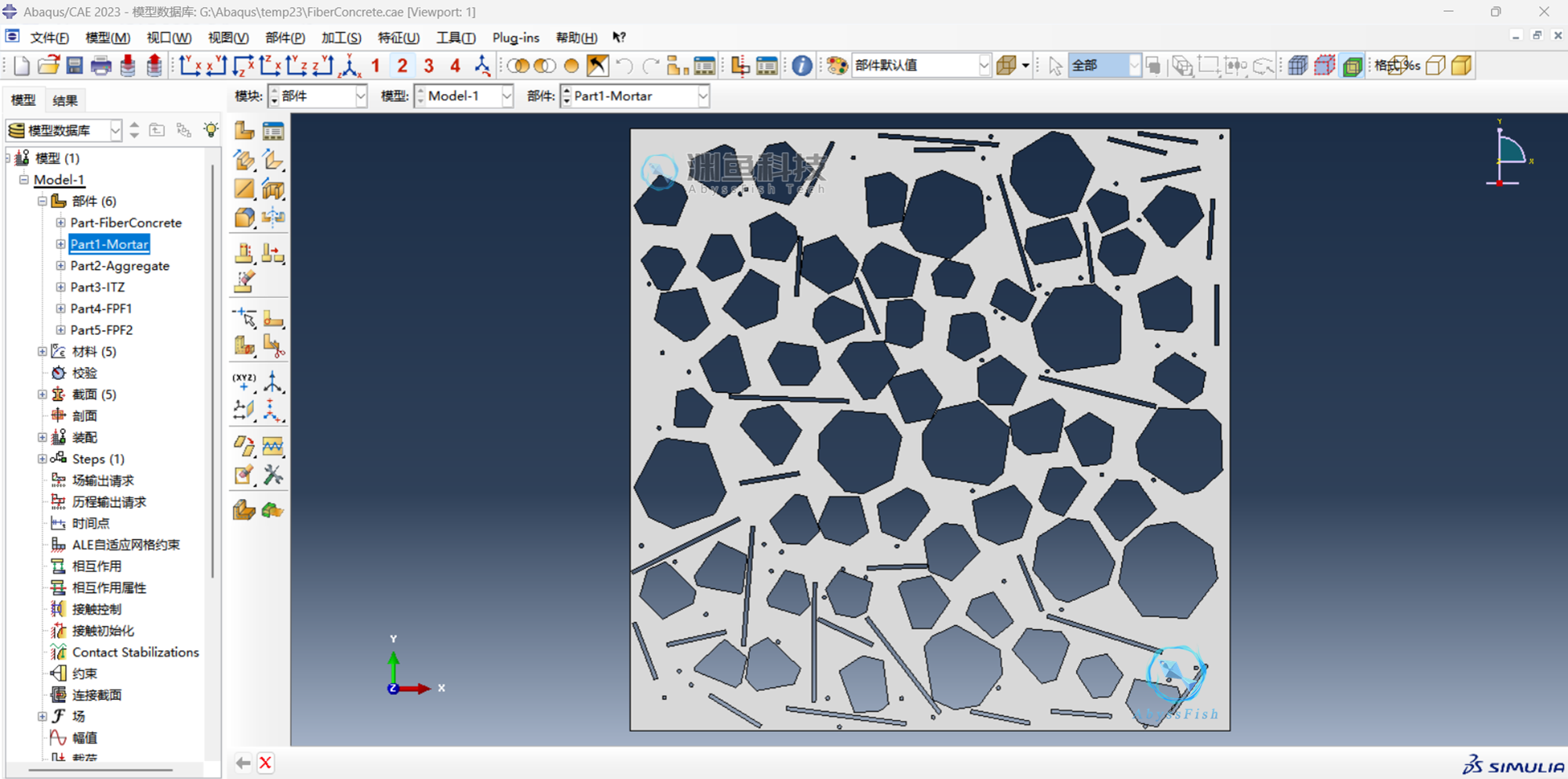

利用草图分别建立不同组分的模型部件。

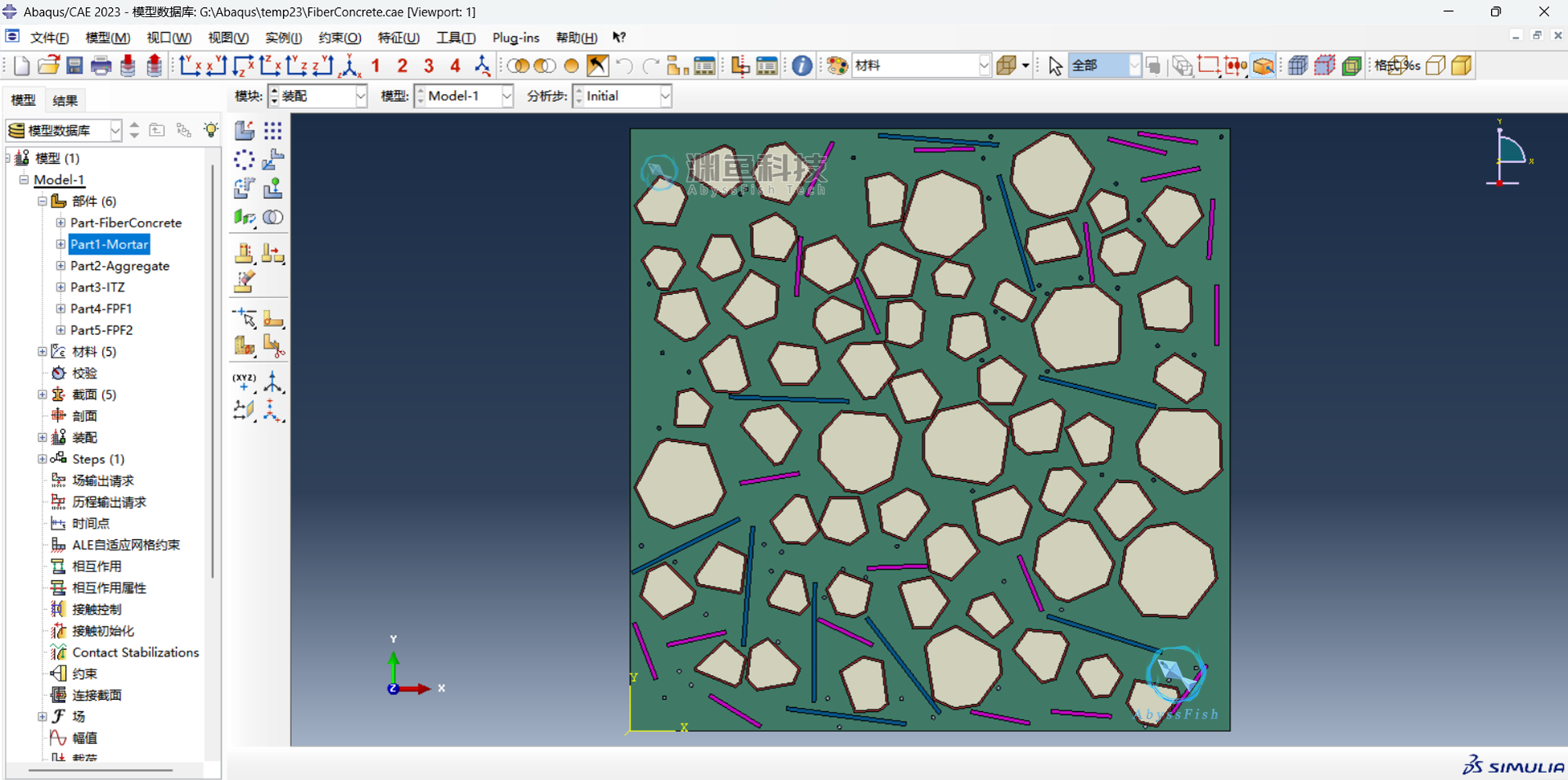

将各部件赋值对应的材料，并进行装配。

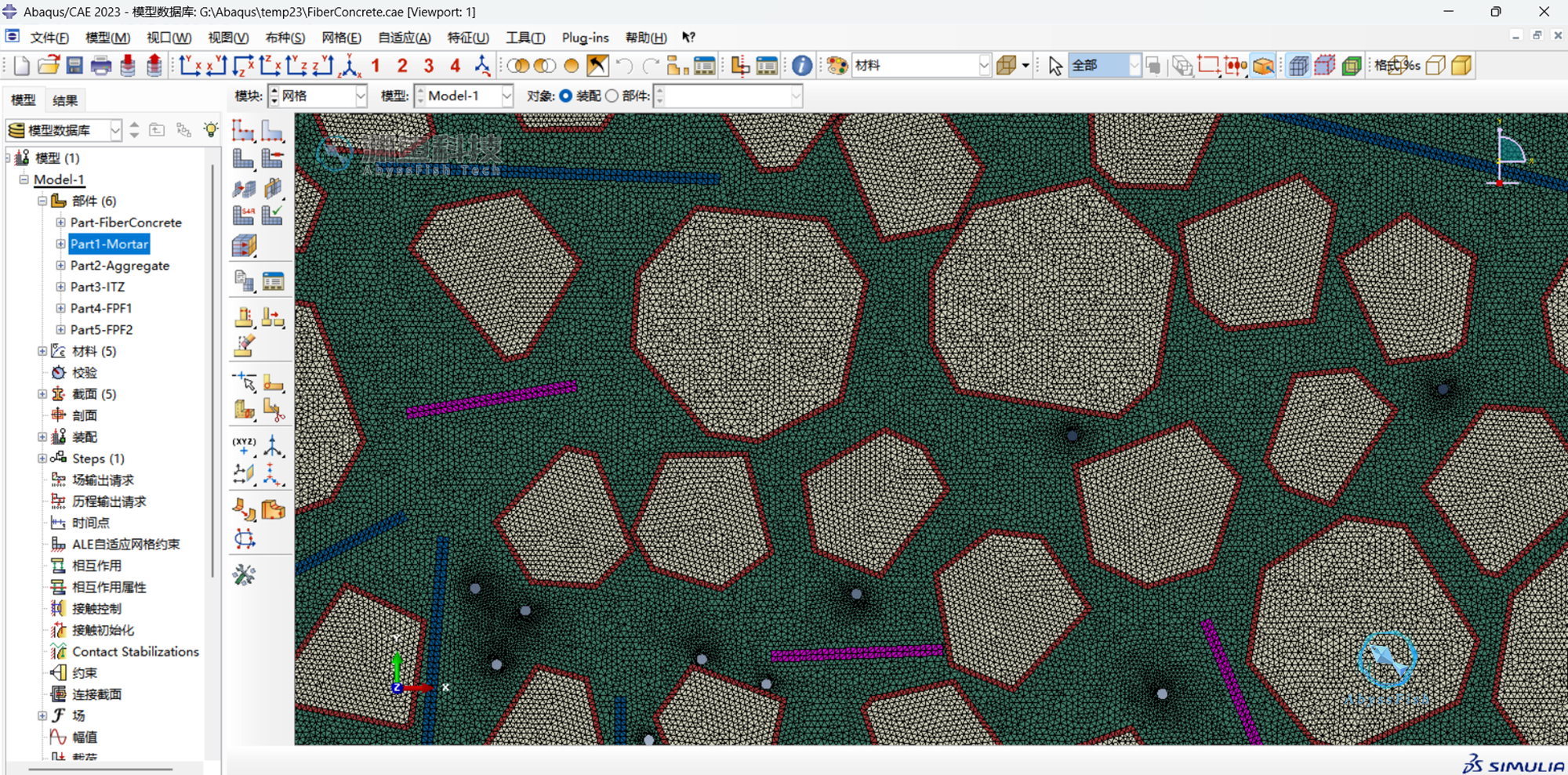

可对模型划分网格，如论文中的三角形网格。

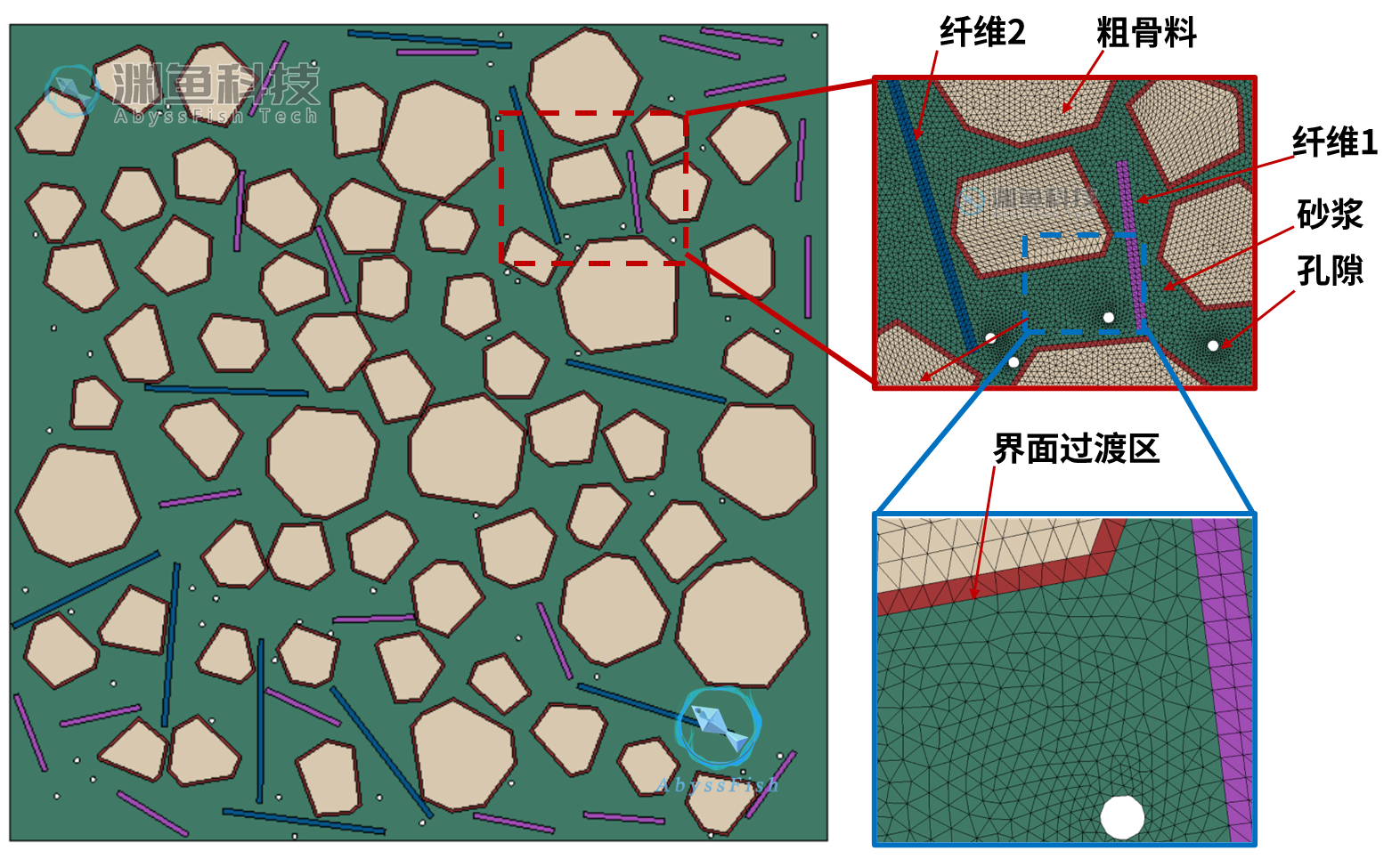

也可划分四边形网格。

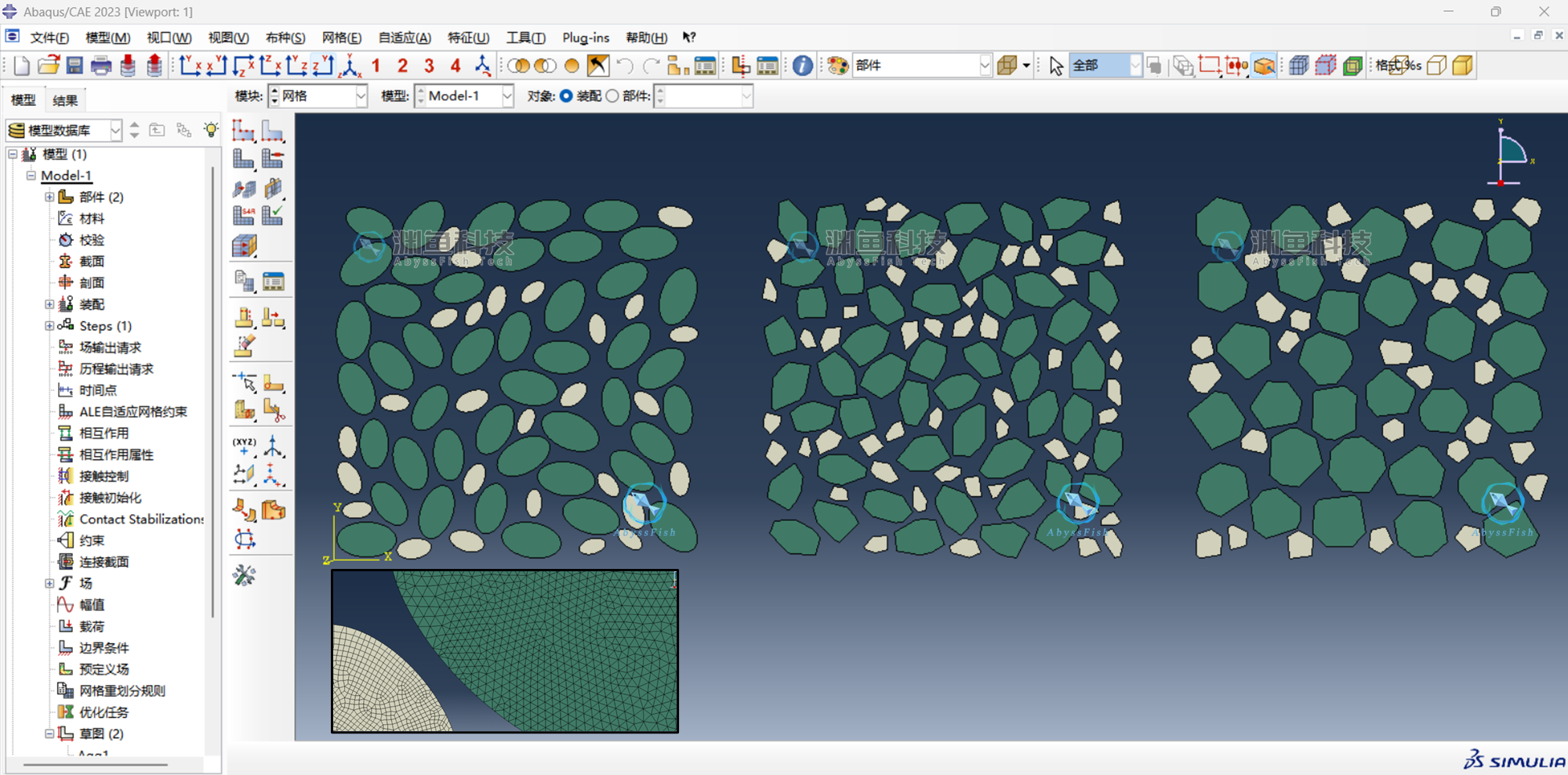

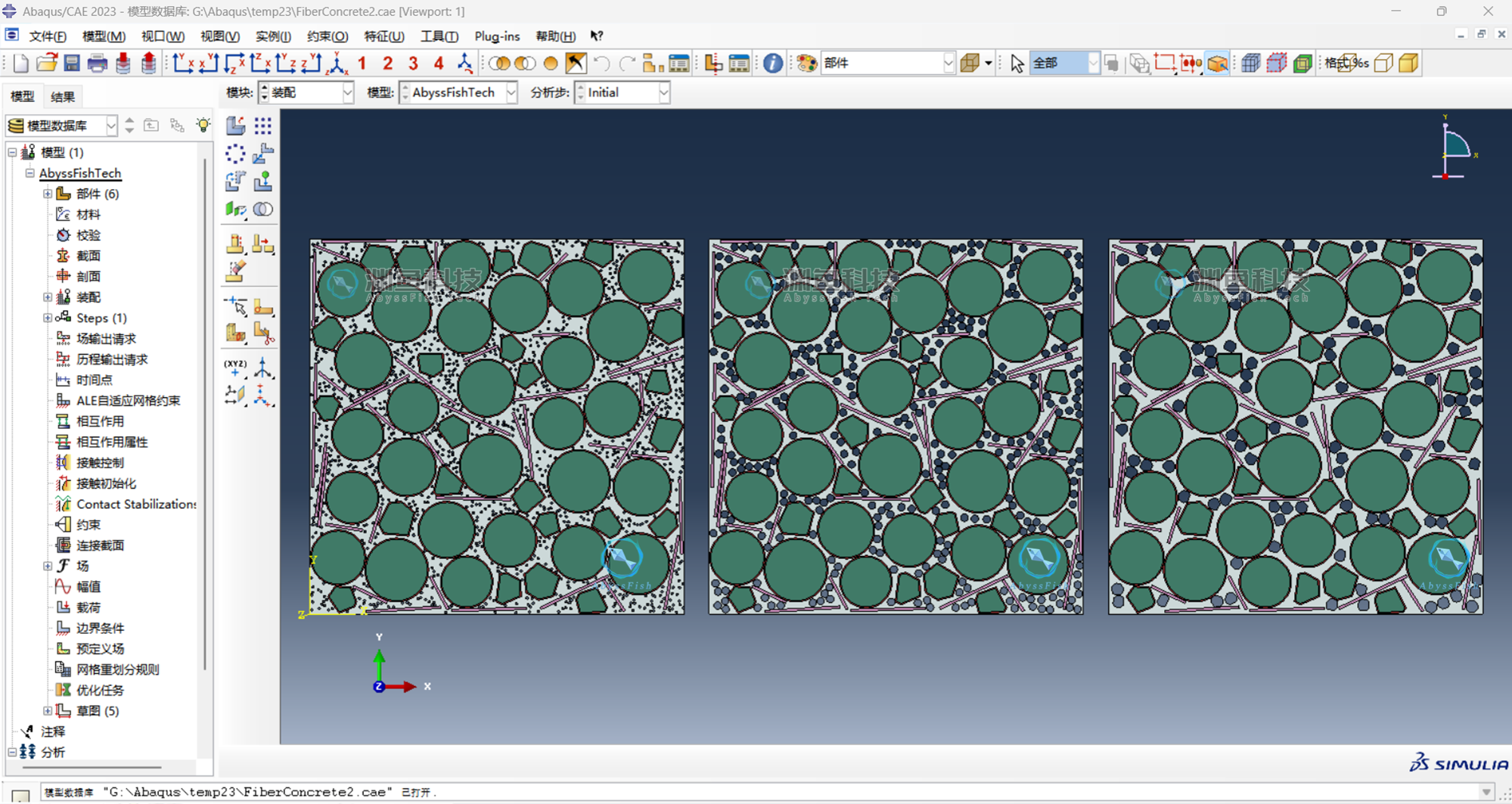

插件具备设置多边形边数、粒径、投放数量及离心率等功能，可实现多种形态的骨料模型。

也可在保证骨料及纤维分布不变的情况下，单独调整孔隙分布，以研究孔隙率等变化对纤维增强混凝土性能的影响。
