FPGA AD7606串行驱动与并行驱动
AD7606是一个八通道16分辨率的adc，有两种测量范围5v和10v，每个通道采样率最高200ksps，支持多种驱动方案，最常用的有串行方案与并行方案，其中串行方案采用spi协议进行数据传输，可以在io引脚不够用的情况下采用，而并行方案采用16个io在一个采样边沿同时接收一次采样数据。

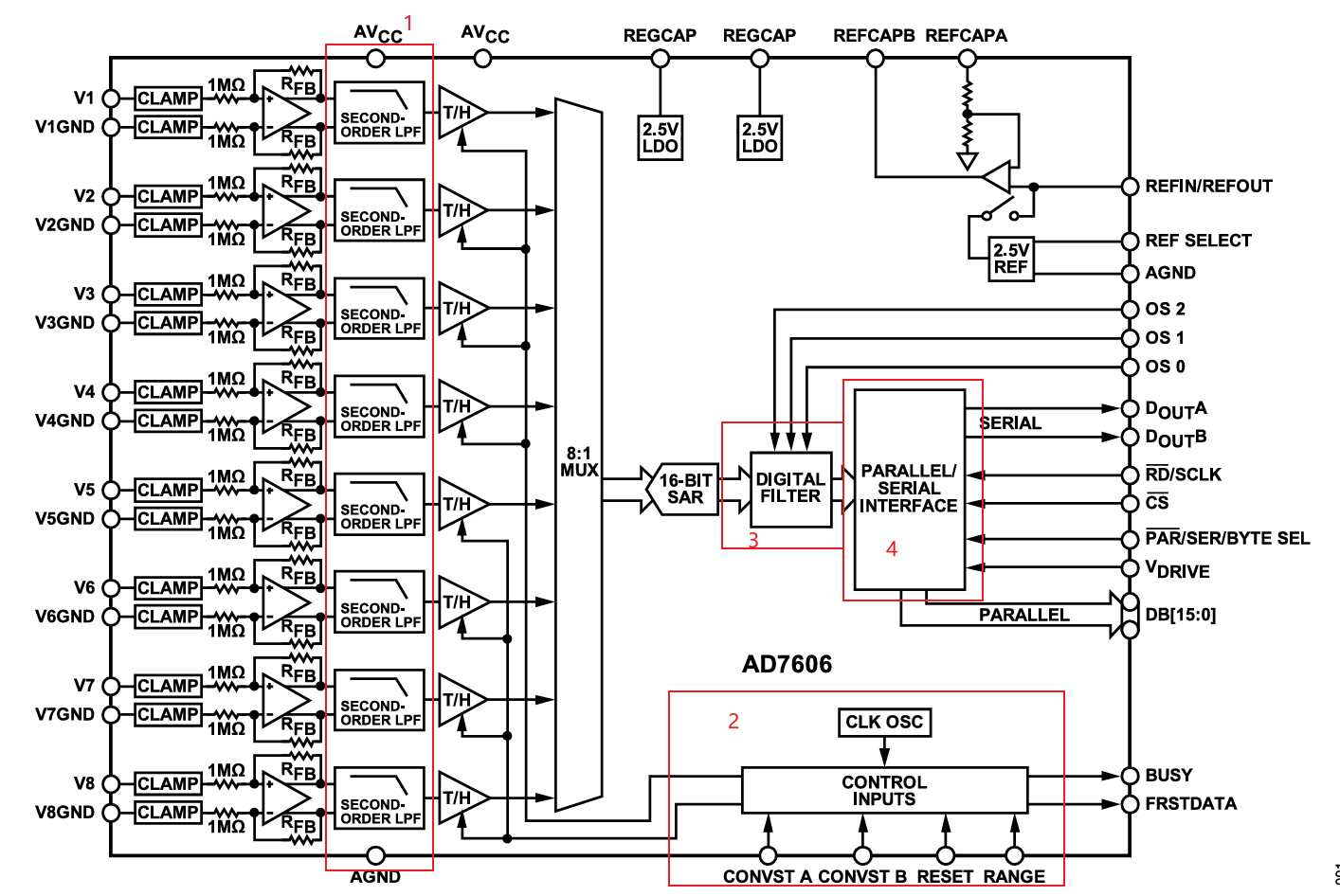

首先介绍ad7606的内部结构

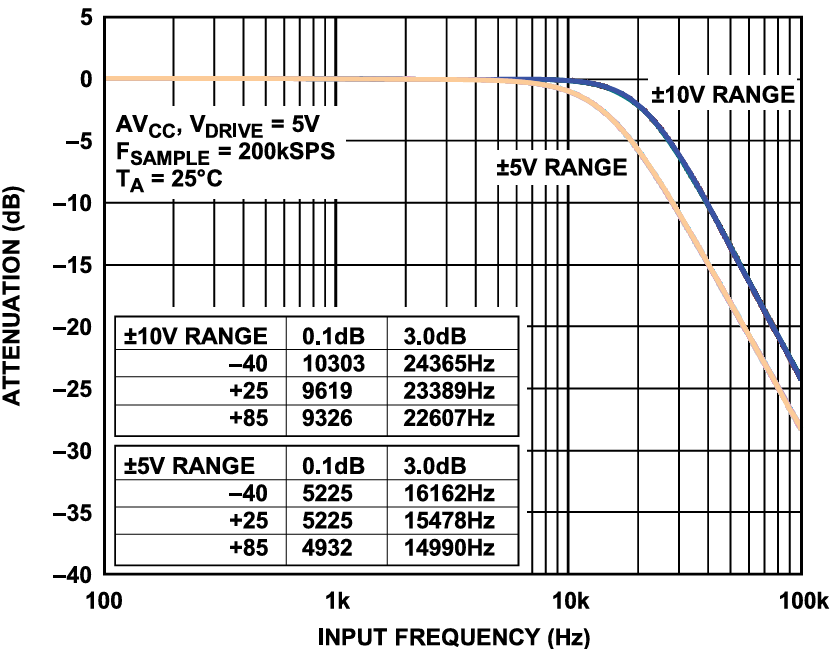

内部主要部分有四个模块，模块1是在每个通道处添加了2阶巴特沃斯模拟低通滤波器，用来抗混叠，其截止频率受电压测量范围影响，当范围为5v时截止频率15khz，10v时23khz
因此在使用ad7606测量截止频率以上的信号时，需要在前方加入仪表放大器来放大信号，否则信号会被ad7606滤除
模块2用来控制复位、测量范围、通道转换，range为0时测量范围0~5v，1时测量范围0~10v，通道转换是指八个通道可分为两组，A组包含0~3通道，B组包含4~7通道，转换的意思就是在adc内部进行模拟量向数字量的转换，转换需要消耗一定的时间，而要指定那组通道转换则受convst信号影响，convst A信号拉高会让A组转换，convst B拉高会让B组转换，一般convst AB同时拉高。还需要注意的是busy信号为高表示adc正在转换中，convst信号可以看作是一个起始信号，用来通知adc进行下一次转换。frstdata表示这是采样的第一个数据，一般不需要管，悬空就行。

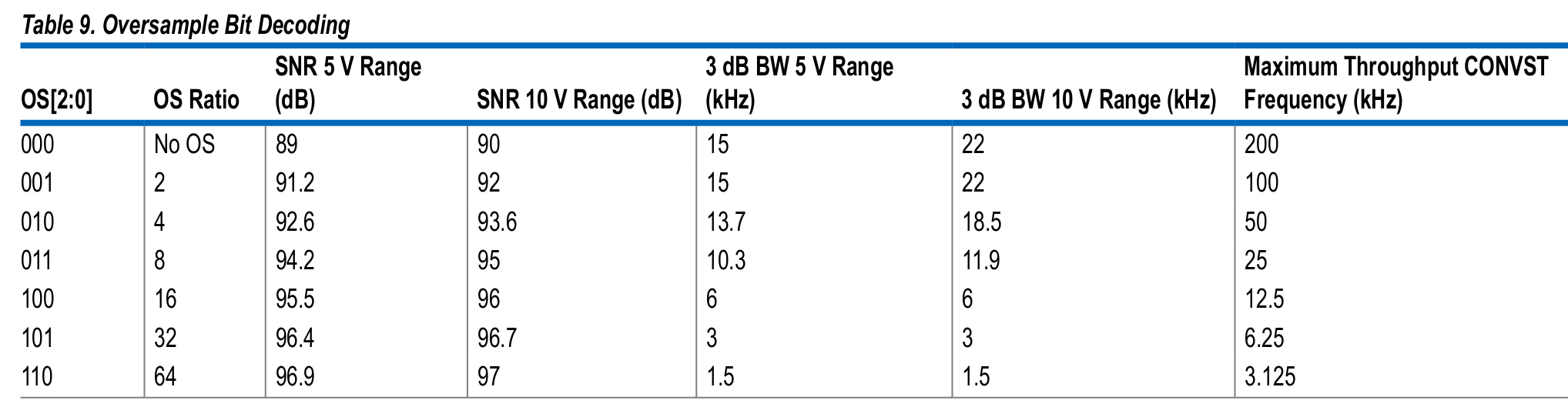

模块3是一个均值滤波器，受os0~os2三个信号的影响，os全程oversampling，即过采样，他的意思是比如os=3‘b001，那么就会进行连续2次模数转换，然后求均值作为输出，当os=3’b010则意味着连续4次模数转换后求均值，当然由于本质是一个低通fir滤波器，会进一步压缩模拟截止频率，也会降低采样率，在官方手册中如下，可以看到当os=110时过采样达到最大，就是连续进行64次模数转换后求均值输出，此时采样率只有3.125khz，5v范围下截止频率1.5khz，10v范围下截止频率1.5khz，但信噪比提升到了96.9db。
转换时间（busy拉高期间）随os升高不断升高
模块4是输出数据以及输出方式选择，PAR引脚为低时表示采用并行方案，为高表示串行方案。当采用串行方案时，两组通道A和B会同时通过spi协议输出，可以认为一个cs信号和一个sclk信号控制了两个miso通道。
时序图：

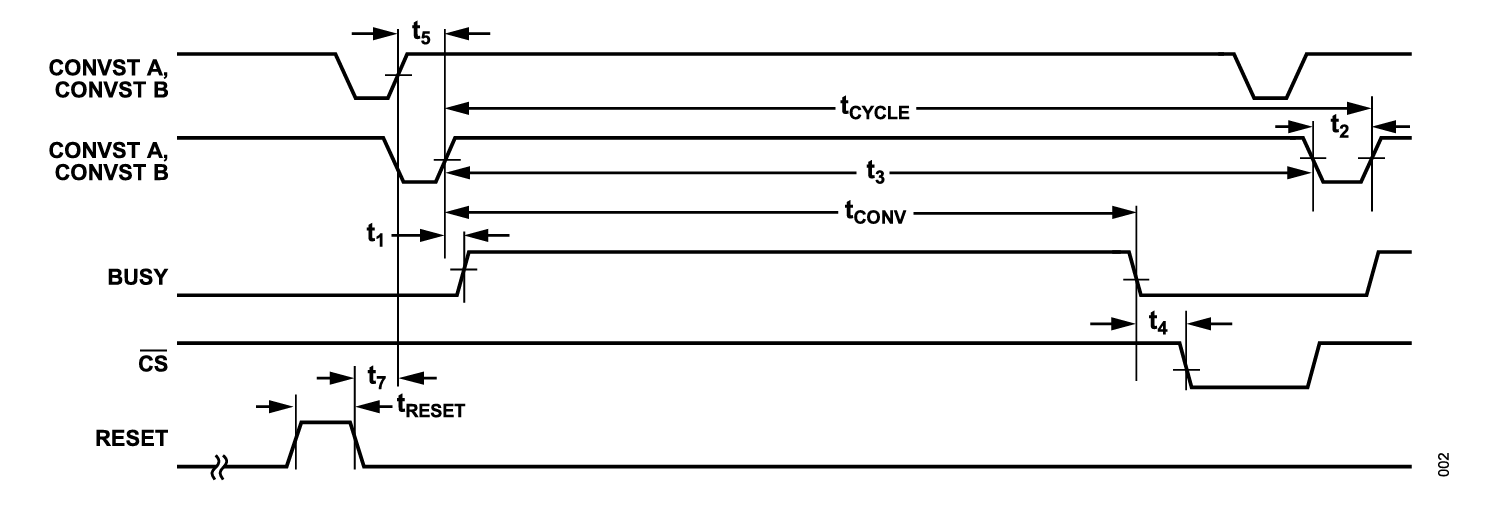

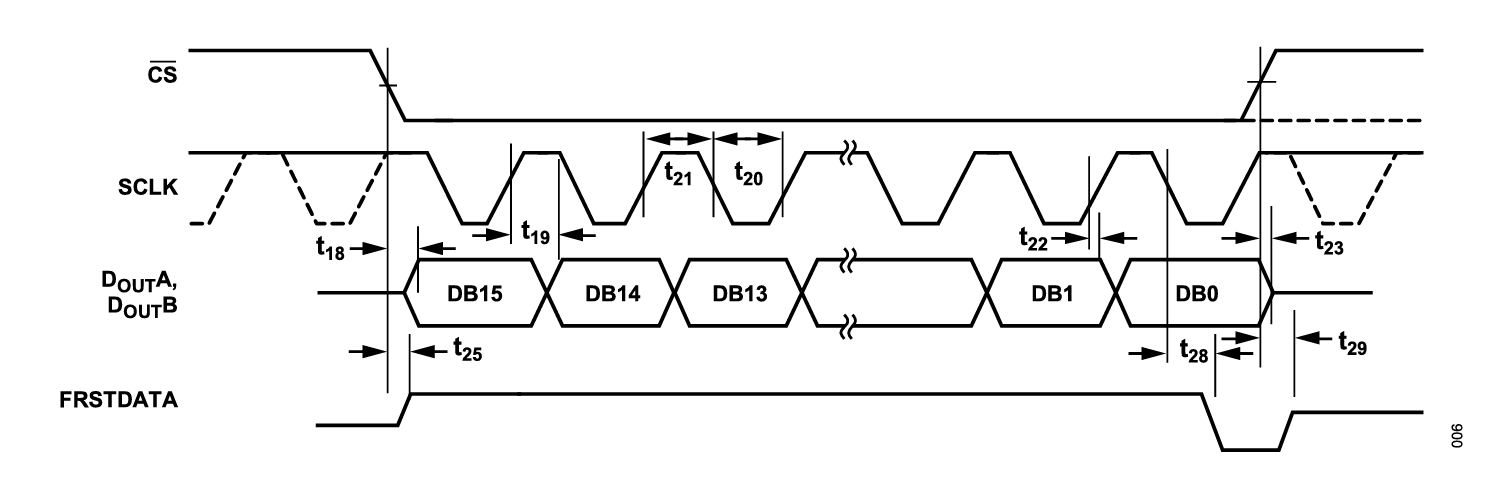

首先在上电后拉高复位，然后同时拉低convst ab，然后busy信号会拉高，等busy信号拉低后开始读取数据，串行读取如下，就是一个正常的spi流程，frstdata不用管，悬空即可

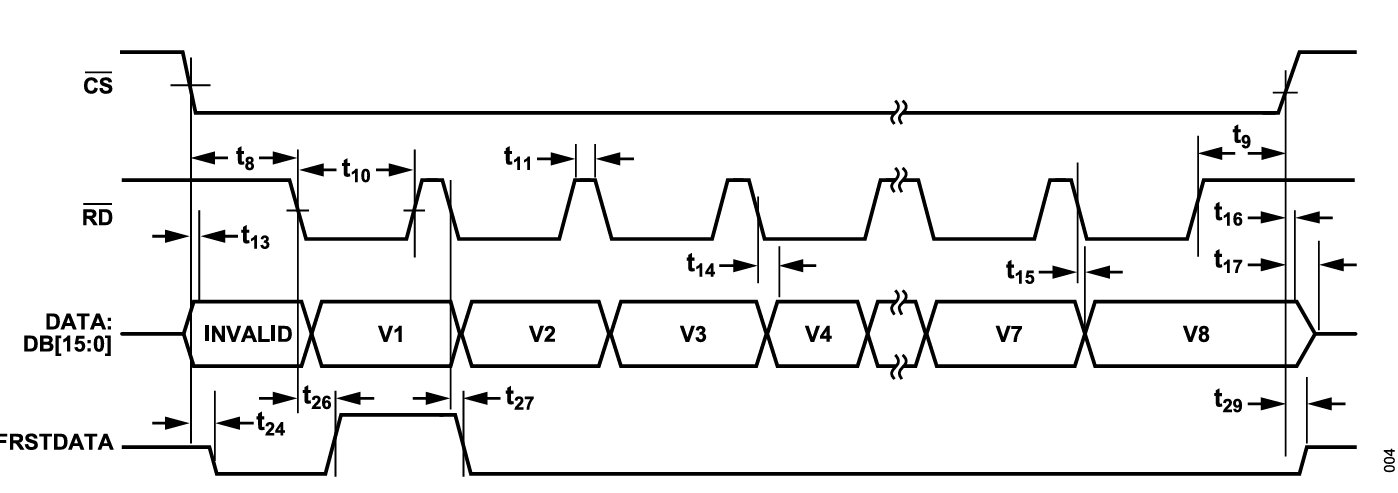

并行读取如下，cs拉低后，rd信号每拉高一次，data并行通道就会输出下一个采样通道的数据，等8个通道全读取后拉高cs，如果只想读取n个通道，那么可以提前拉高cs
串行代码：
需要注意的是，两组通道在串行中是同时输出的，即先输出a组的通道0和b组的通道4，然后输出a组通道1和b组通道5...而在并行中是按照通道0、通道1、通道2...这种顺序输出的
module ad7606_serial(input i_clk ,input i_rst ,input i_en ,input i_din_a ,input i_din_b ,input i_busy ,output reg [15:0] o_dout_0,output reg [15:0] o_dout_1,output reg [15:0] o_dout_2,output reg [15:0] o_dout_3,output reg [15:0] o_dout_4,output reg [15:0] o_dout_5,output reg [15:0] o_dout_6,output reg [15:0] o_dout_7,output reg o_dvld ,output reg o_cs ,output reg o_sclk ,output reg [1:0] o_convst,output [2:0] o_os ,output o_rst ,output o_range);assign o_os = 3'b000 ;assign o_rst = 0 ;assign o_range = 1 ;localparam S_IDLE = 6'b000001 ,S_CVST = 6'b000010 ,S_BUSY = 6'b000100 ,S_CSEL = 6'b001000 ,S_RECV = 6'b010000 ,S_DONE = 6'b100000 ;reg [5:0] r_cstate;reg [5:0] r_nstate;reg r_cvst_flag;always@(posedge i_clk or posedge i_rst) beginif(i_rst)r_cvst_flag <= 'b0;else if(r_cstate == S_CVST)r_cvst_flag <= 'b1;elser_cvst_flag <= 'b0;endreg r_busy_d0;reg r_busy_d1;always@(posedge i_clk or posedge i_rst) beginif(i_rst) beginr_busy_d0 <= 'b0;r_busy_d1 <= 'b0;endelse beginr_busy_d0 <= i_busy ;r_busy_d1 <= r_busy_d0 ;endendreg [1:0] r_clk_cnt;always@(posedge i_clk or posedge i_rst) beginif(i_rst)r_clk_cnt <= 'd0;else if(r_cstate == S_RECV)r_clk_cnt <= r_clk_cnt + 1;elser_clk_cnt <= 'd0;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_convst <= 2'b11;else if(r_cstate == S_CVST)o_convst <= 2'b00;elseo_convst <= 2'b11;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_cs <= 'b1;else if(r_cstate == S_DONE)o_cs <= 'b1;else if(r_cstate == S_CSEL)o_cs <= 'b0;elseo_cs <= o_cs;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_sclk <= 'b1;else if(r_cstate == S_RECV)o_sclk <= r_clk_cnt[0] ? ~o_sclk : o_sclk;elseo_sclk <= 'b1;endreg [15:0] r_rxdata_a;reg [15:0] r_rxdata_b;always@(posedge i_clk or posedge i_rst) beginif(i_rst) beginr_rxdata_a <= 'd0;r_rxdata_b <= 'd0;endelse if(r_cstate == S_RECV) beginif(r_clk_cnt == 2'b11) beginr_rxdata_a <= {r_rxdata_a[14:0], i_din_a};r_rxdata_b <= {r_rxdata_b[14:0], i_din_b};endelse beginr_rxdata_a <= r_rxdata_a;r_rxdata_b <= r_rxdata_b;endendelse beginr_rxdata_a <= 'd0;r_rxdata_b <= 'd0;endendreg [3:0] r_bit_cnt ;reg [1:0] r_ch_cnt ;always@(posedge i_clk or posedge i_rst) beginif(i_rst)r_bit_cnt <= 'd0;else if(r_cstate == S_RECV)r_bit_cnt <= r_clk_cnt == 2'b11 ? r_bit_cnt + 1 : r_bit_cnt;elser_bit_cnt <= 'd0;endwire w_rxdone ;wire w_cycdone ;assign w_rxdone = r_clk_cnt == 2'b11 & r_bit_cnt == 4'b1111;assign w_cycdone= r_ch_cnt == 2'b11 & w_rxdone ;always@(posedge i_clk or posedge i_rst) beginif(i_rst)r_ch_cnt <= 'd0;else if(r_cstate == S_RECV)if(w_rxdone)r_ch_cnt <= r_ch_cnt + 1;elser_ch_cnt <= r_ch_cnt;elser_ch_cnt <= 'd0;endreg [1:0] r_ch_cnt_d ;reg r_rxdone ;always@(posedge i_clk or posedge i_rst) beginif(i_rst) beginr_ch_cnt_d <= 'd0;r_rxdone <= 'd0;endelse beginr_ch_cnt_d <= r_ch_cnt;r_rxdone <= w_rxdone;endendalways@(posedge i_clk or posedge i_rst) beginif(i_rst) begino_dvld <= 'b0;o_dout_0 <= 'd0;o_dout_1 <= 'd0;o_dout_2 <= 'd0;o_dout_3 <= 'd0;o_dout_4 <= 'd0;o_dout_5 <= 'd0;o_dout_6 <= 'd0;o_dout_7 <= 'd0;endelse if(r_rxdone) begino_dvld <= 'b1;case(r_ch_cnt_d)0: begino_dout_0 <= r_rxdata_a ;o_dout_1 <= o_dout_1 ;o_dout_2 <= o_dout_2 ;o_dout_3 <= o_dout_3 ;o_dout_4 <= r_rxdata_b ;o_dout_5 <= o_dout_5 ;o_dout_6 <= o_dout_6 ;o_dout_7 <= o_dout_7 ;end1: begino_dout_0 <= o_dout_0 ;o_dout_1 <= r_rxdata_a ;o_dout_2 <= o_dout_2 ;o_dout_3 <= o_dout_3 ;o_dout_4 <= o_dout_4 ;o_dout_5 <= r_rxdata_b ;o_dout_6 <= o_dout_6 ;o_dout_7 <= o_dout_7 ; end2: begino_dout_0 <= o_dout_0 ;o_dout_1 <= o_dout_1 ;o_dout_2 <= r_rxdata_a ;o_dout_3 <= o_dout_3 ;o_dout_4 <= o_dout_4 ;o_dout_5 <= o_dout_5 ;o_dout_6 <= r_rxdata_b ;o_dout_7 <= o_dout_7 ; end3: begino_dout_0 <= o_dout_0 ;o_dout_1 <= o_dout_1 ;o_dout_2 <= o_dout_2 ;o_dout_3 <= r_rxdata_a ;o_dout_4 <= o_dout_4 ;o_dout_5 <= o_dout_5 ;o_dout_6 <= o_dout_6 ;o_dout_7 <= r_rxdata_b ; enddefault: begino_dout_0 <= o_dout_0;o_dout_1 <= o_dout_1;o_dout_2 <= o_dout_2;o_dout_3 <= o_dout_3;o_dout_4 <= o_dout_4;o_dout_5 <= o_dout_5;o_dout_6 <= o_dout_6;o_dout_7 <= o_dout_7;endendcaseendelse begino_dvld <= 'b0;o_dout_0 <= o_dout_0;o_dout_1 <= o_dout_1;o_dout_2 <= o_dout_2;o_dout_3 <= o_dout_3;o_dout_4 <= o_dout_4;o_dout_5 <= o_dout_5;o_dout_6 <= o_dout_6;o_dout_7 <= o_dout_7;endendalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_cstate <= S_IDLE;elser_cstate <= r_nstate;endalways@(*) begincase(r_cstate)S_IDLE: r_nstate = i_en ? S_CVST : S_IDLE;S_CVST: r_nstate = r_cvst_flag ? S_BUSY : S_CVST;S_BUSY: r_nstate = {r_busy_d0,r_busy_d1} == 2'b01 ? S_CSEL : S_BUSY;S_CSEL: r_nstate = S_RECV;S_RECV: r_nstate = w_cycdone ? S_DONE : S_RECV;S_DONE: r_nstate = S_IDLE;default:r_nstate = S_IDLE;endcaseendendmodule
并行代码：
多了俩参数，第一个参数表示你要采集几个通道的数据，因为如果只要采集一个通道，那么输入1就行，这时候代码会放弃接受后7个通道的数据，节约时间。
`timescale 1ns / 1psmodule ad7606_parallel#(parameter CH_UESD = 8 ,parameter CLK_PERIOD = 20
)(input i_clk ,input i_rst ,input i_en ,input [15:0] i_din ,input i_busy ,output reg [15:0] o_dout_0,output reg [15:0] o_dout_1,output reg [15:0] o_dout_2,output reg [15:0] o_dout_3,output reg [15:0] o_dout_4,output reg [15:0] o_dout_5,output reg [15:0] o_dout_6,output reg [15:0] o_dout_7,output reg o_dvld ,output reg o_cs ,output reg o_rd ,output reg [1:0] o_convst,output [2:0] o_os ,output reg o_rst ,output o_range);wire [3:0] w_ch_used;generateif(CH_UESD > 0 && CH_UESD < 9)assign w_ch_used = CH_UESD;else assign w_ch_used = 8;endgenerateassign o_os = 3'b000 ;assign o_range = 1'b0 ;//1:+-10v;0:+-5vlocalparam RST_TMIN = 50 + 20,CVST_TMIN = 25 + 20,RDP_TMIN = 15 + 20,// 高电平RDN_TMIN = 21 + 20;// 低电平，一般3.3v以上供电21ns,5V供电16nswire [7:0] w_rstTmin ;wire [7:0] w_cvstTmin ;wire [7:0] w_rdpTmin ;wire [7:0] w_rdnTmin ;generateassign w_rstTmin = RST_TMIN > CLK_PERIOD ? RST_TMIN - CLK_PERIOD : 0;assign w_cvstTmin= CVST_TMIN > CLK_PERIOD ? CVST_TMIN - CLK_PERIOD : 0;assign w_rdpTmin = RDP_TMIN > CLK_PERIOD ? RDP_TMIN - CLK_PERIOD : 0;assign w_rdnTmin = RDN_TMIN > CLK_PERIOD ? RDN_TMIN - CLK_PERIOD : 0;endgeneratereg [7:0] r_rstTime ;reg [7:0] r_cvstTime ;reg [7:0] r_rdpTime ;reg [7:0] r_rdnTime ;localparam S_IDLE = 8'b00000001,S_RST = 8'b00000010,S_CVST = 8'b00000100,S_BUSY = 8'b00001000,S_CSEL = 8'b00010000,S_RDN = 8'b00100000,S_RDP = 8'b01000000,S_DONE = 8'b10000000;reg [7:0] r_cstate ;reg [7:0] r_nstate ;reg r_rst_done ;// rst startalways@(posedge i_clk or posedge i_rst) beginif(i_rst) r_rst_done <= 1'b0;else if(!i_en)r_rst_done <= 1'b0;else if(r_cstate == S_RST)r_rst_done <= 1'b1;elser_rst_done <= r_rst_done;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_rstTime <= 0;else if(r_cstate == S_RST)r_rstTime <= r_rstTime + CLK_PERIOD;elser_rstTime <= 0;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_rst <= 1'b0;else if(r_cstate == S_RST) o_rst <= 1'b1;elseo_rst <= 1'b0;end// rst end// cvst startalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_cvstTime <= 0;else if(r_cstate == S_CVST)r_cvstTime <= r_cvstTime + CLK_PERIOD;elser_cvstTime <= 0;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_convst <= 2'b11;else if(r_cstate == S_CVST)o_convst <= 2'b00;elseo_convst <= 2'b11;end// cvst end// busy startreg [1:0] r_busyEdge ;always@(posedge i_clk) beginr_busyEdge[0] <= i_busy;r_busyEdge[1] <= r_busyEdge[0];endwire w_nedge_busy;assign w_nedge_busy = r_busyEdge == 2'b10;// busy end// cs startalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_cs <= 1'b1;else if(r_cstate == S_DONE)o_cs <= 1'b1;else if(r_cstate == S_CSEL)o_cs <= 1'b0;else o_cs <= o_cs;end// cs end// read startalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_rdpTime <= 0;else if(r_cstate == S_RDP)r_rdpTime <= r_rdpTime + CLK_PERIOD;elser_rdpTime <= 0;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_rdnTime <= 0;else if(r_cstate == S_RDN)r_rdnTime <= r_rdnTime + CLK_PERIOD;elser_rdnTime <= 0;endtask DOUT;input [15:0] ch0;input [15:0] ch1;input [15:0] ch2;input [15:0] ch3;input [15:0] ch4;input [15:0] ch5;input [15:0] ch6;input [15:0] ch7;begino_dout_0 <= ch0;o_dout_1 <= ch1;o_dout_2 <= ch2;o_dout_3 <= ch3;o_dout_4 <= ch4;o_dout_5 <= ch5;o_dout_6 <= ch6;o_dout_7 <= ch7;endendtaskreg [3:0] r_ch_cnt ;always@(posedge i_clk or posedge i_rst) beginif(i_rst) DOUT(0,0,0,0,0,0,0,0);else if(r_cstate == S_RDP)case(r_ch_cnt)0: DOUT(i_din,o_dout_1,o_dout_2,o_dout_3,o_dout_4,o_dout_5,o_dout_6,o_dout_7);1: DOUT(o_dout_0,i_din,o_dout_2,o_dout_3,o_dout_4,o_dout_5,o_dout_6,o_dout_7);2: DOUT(o_dout_0,o_dout_1,i_din,o_dout_3,o_dout_4,o_dout_5,o_dout_6,o_dout_7);3: DOUT(o_dout_0,o_dout_1,o_dout_2,i_din,o_dout_4,o_dout_5,o_dout_6,o_dout_7);4: DOUT(o_dout_0,o_dout_1,o_dout_2,o_dout_3,i_din,o_dout_5,o_dout_6,o_dout_7);5: DOUT(o_dout_0,o_dout_1,o_dout_2,o_dout_3,o_dout_4,i_din,o_dout_6,o_dout_7);6: DOUT(o_dout_0,o_dout_1,o_dout_2,o_dout_3,o_dout_4,o_dout_5,i_din,o_dout_7);7: DOUT(o_dout_0,o_dout_1,o_dout_2,o_dout_3,o_dout_4,o_dout_5,o_dout_6,i_din);default:DOUT(o_dout_0,o_dout_1,o_dout_2,o_dout_3,o_dout_4,o_dout_5,o_dout_6,o_dout_7);endcaseelse DOUT(o_dout_0,o_dout_1,o_dout_2,o_dout_3,o_dout_4,o_dout_5,o_dout_6,o_dout_7);endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_ch_cnt <= 'd0;else if(r_cstate == S_IDLE)r_ch_cnt <= 'd0;else if(r_cstate == S_RDP & r_nstate == S_RDN)r_ch_cnt <= r_ch_cnt + 1;elser_ch_cnt <= r_ch_cnt;endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_rd <= 1'b1;else if(r_cstate == S_RDP)o_rd <= 1'b1;else if(r_cstate == S_RDN)o_rd <= 1'b0;elseo_rd <= o_rd;end// read end// done startalways@(posedge i_clk or posedge i_rst) beginif(i_rst)o_dvld <= 1'b0;else if(r_cstate == S_DONE)o_dvld <= 1'b1;else o_dvld <= 1'b0;end// done endalways@(posedge i_clk or posedge i_rst) beginif(i_rst)r_cstate <= S_IDLE;elser_cstate <= r_nstate;endalways@(*) beginif(i_rst)r_nstate = S_IDLE;else case(r_cstate)S_IDLE: r_nstate = i_en ? (r_rst_done ? S_CVST : S_RST) : S_IDLE;S_RST: r_nstate = (r_rstTime >= w_rstTmin) ? S_CVST : S_RST;S_CVST: r_nstate = (r_cvstTime >= w_cvstTmin) ? S_BUSY : S_CVST;S_BUSY: r_nstate = w_nedge_busy ? S_CSEL : S_BUSY;S_CSEL: r_nstate = S_RDN;S_RDN: r_nstate = (r_rdnTime >= w_rdnTmin) ? S_RDP : S_RDN;S_RDP: r_nstate = (r_rdpTime >= w_rdpTmin) ? (r_ch_cnt >= w_ch_used ? S_DONE : S_RDN) : S_RDP;S_DONE: r_nstate = S_IDLE;default:r_nstate = S_IDLE;endcaseendila_ad
ila (.clk (i_clk ), // input wire clk.probe0 (i_en ), // input wire [0:0] probe0 .probe1 (r_rstTime ), // input wire [7:0] probe1 .probe2 (r_cvstTime ), // input wire [7:0] probe2 .probe3 (r_rdnTime ), // input wire [7:0] probe3 .probe4 (r_rdpTime ), // input wire [7:0] probe4 .probe5 (r_cstate ), // input wire [7:0] probe5 .probe6 (o_convst ), // input wire [1:0] probe6 .probe7 (w_nedge_busy ), // input wire [0:0] probe7 .probe8 (o_cs ), // input wire [0:0] probe8 .probe9 (i_busy ), // input wire [0:0] probe9 .probe10(o_rd ), // input wire [0:0] probe10 .probe11(o_rst ), // input wire [0:0] probe11.probe12(r_ch_cnt ), // input wire [7:0] probe12 .probe13(i_din ), // input wire [15:0] probe13 .probe14(o_dout_0 ) // input wire [15:0] probe14
);endmodule
