【芯片良率：半导体制造的生死线，如何避免陷阱并提升竞争力？】

芯片良率（Yield）——这个看似简单的百分比，实则是半导体制造的生命线。一片晶圆上合格芯片的比例，直接决定了企业的成本结构、交付能力和市场竞争力。本文将深入解析良率的本质，并揭秘行业提升良率的核心策略。

一、良率为何如此重要？​​
良率计算公式看似简单：合格芯片数/总生产芯片数 × 100%，但其背后的经济逻辑极其残酷：
成本杠杆效应：若晶圆成本固定，良率从80%提升至90%，合格芯片数量增加12.5%，单颗芯片成本骤降。例如：客户需80万颗芯片，A厂良率50%需1600片晶圆，B厂良率80%仅需1000片，成本差距高达37.5%！
交付与市场响应：良率爬升缓慢将导致量产延迟，错失市场窗口期。
质量信任链：高良率意味着更少缺陷，直接影响汽车电子、医疗设备等关键领域的可靠性。

二、良率杀手：三大致命陷阱​
１.　工艺波动——纳米级的蝴蝶效应​
光刻误差：7nm以下工艺中，0.1nm套刻误差可能导致晶体管失效。
污染失控：百级洁净室中，一粒0.1μm尘埃即造成电路短路（“杀手缺陷”）。
工艺链风险：千道工序每步99.9%良率，整体良率仅36.8%！若单步降至99%，整体良率几乎归零。
２.　设计缺陷——纸上谈兵的代价​
DFM（可制造性设计）缺失：违反设计规则（如金属密度不均）引发光刻热点。
冗余不足：存储器未设计备用单元，局部缺陷导致整片报废。

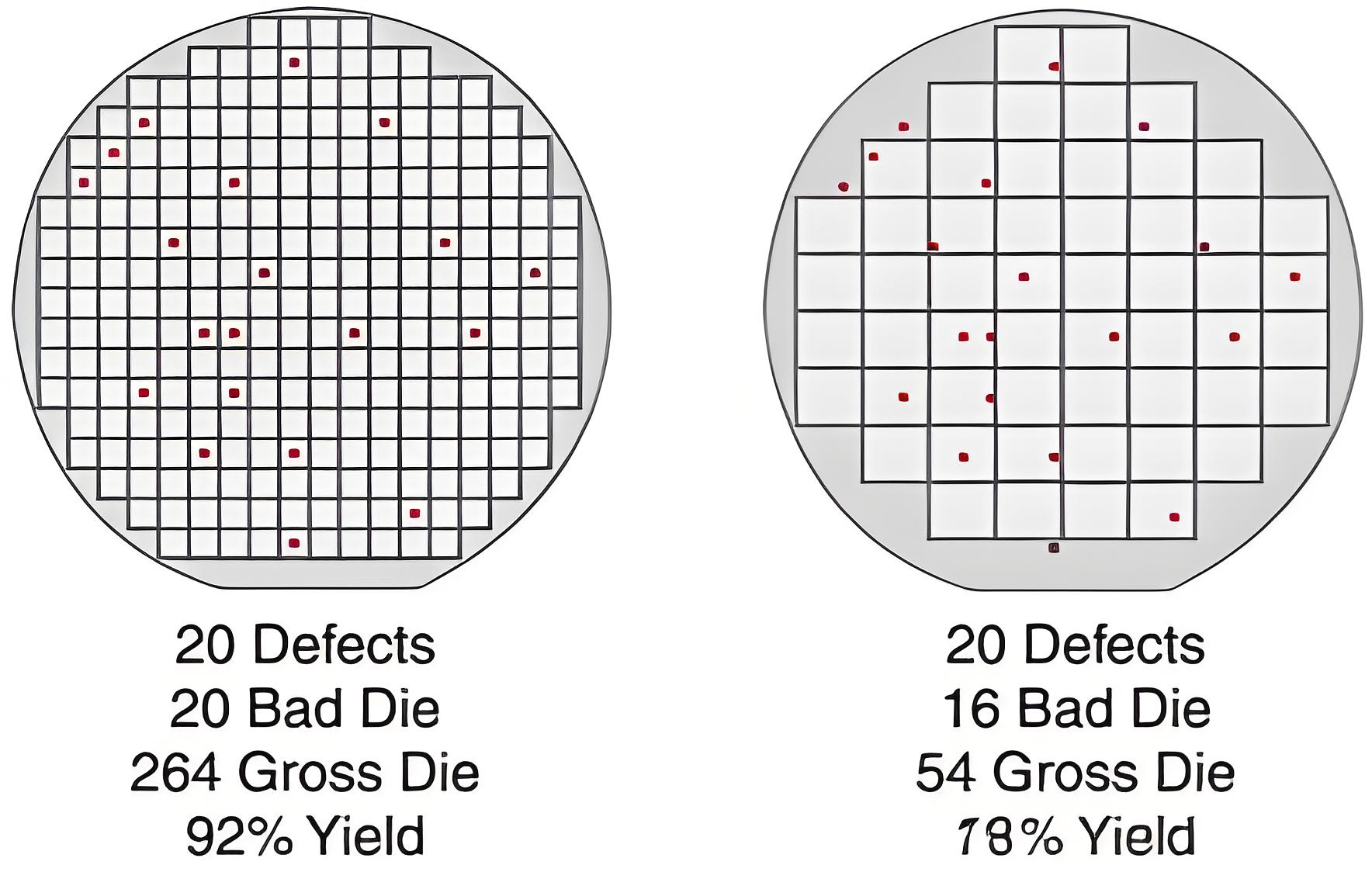

３.　芯片面积与随机缺陷​
泊松模型：良率 = e^(-缺陷密度×芯片面积)。大芯片（如GPU）良率天然低于小芯片（如MCU），台积电3nm芯片良率超80%的秘诀即在于此。

三、提升良率的四大实战策略​
１.　技术革新：突破物理极限​
EUV光刻：13.5nm波长实现更高分辨率，减少多重曝光，缺陷密度降低40%。
Chiplet架构：将大芯片拆分为小芯粒独立制造，良率提升50%以上。AMD Zen4处理器即靠此技术实现95%+良率。

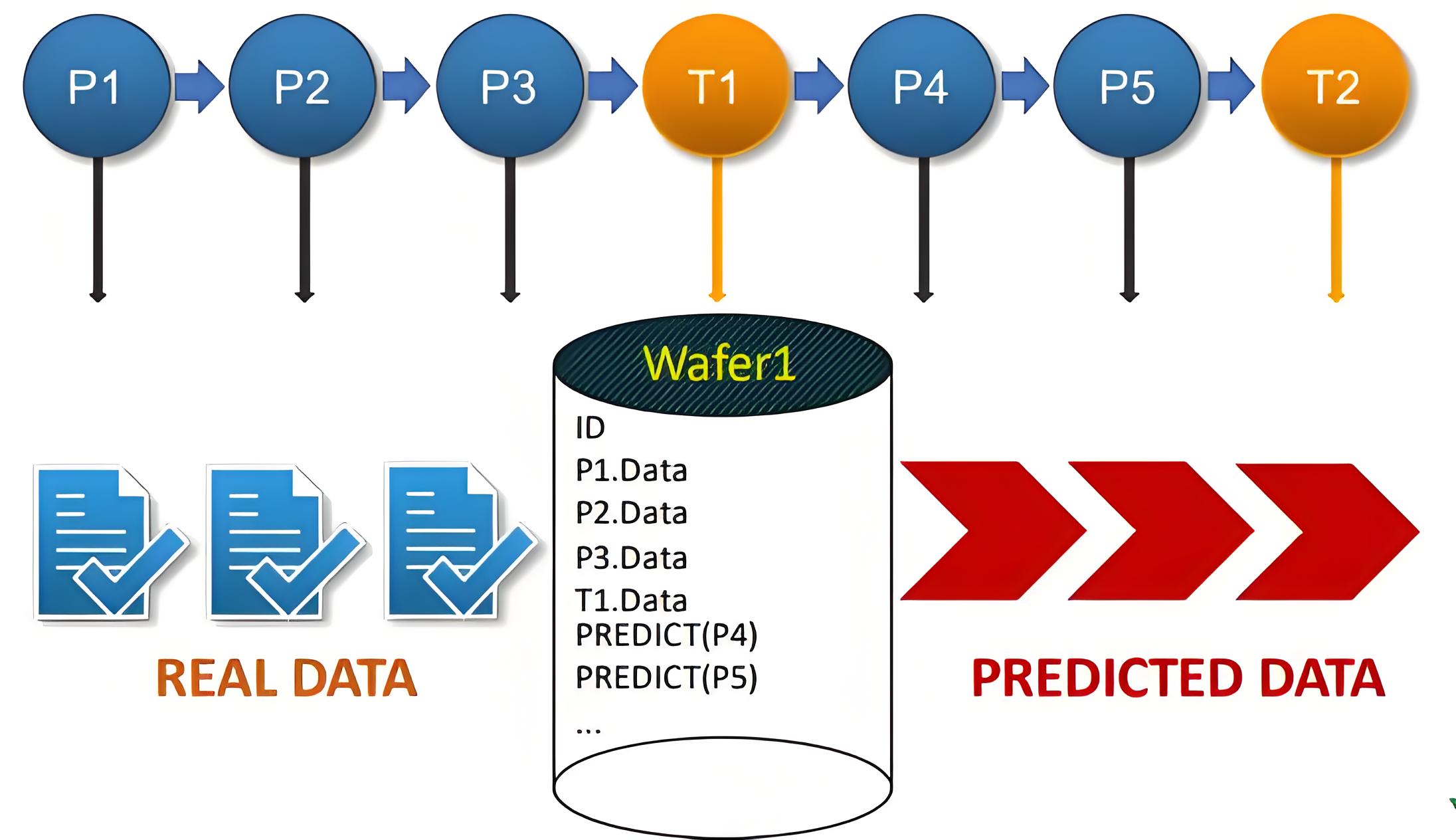

AI智能检测：机器学习实时分析晶圆图像，缺陷识别效率提升10倍。

２.　设计协同：DFM与冗余设计​
版图优化工具：自动规避高风险布局（如密集布线区），降低20%光刻失败率。
动态冗余：为存储阵列设计5%冗余单元，缺陷芯片修复率超90%。
３.　动态分Bin：拒绝“非黑即白”​​
分级利用：高频不稳定的芯片降频为低配版销售（如手机Soc分旗舰/中端档位），避免直接报废。某厂商通过分Bin将有效良率提升15%。
参数分档：按功耗、电压等参数精细化分类，最大化芯片价值。
４.　过程能力管理：CPK的预警作用​
CPK＞1.67：过程稳定，不良率＜0.6%。
CPK＜1.0：必须停线整改！某厂10nm工艺CPK从0.7升至1.3后，良率从45%飙升至82%。

CPK值	缺陷密度(PPM)	良率	状态
0.8	6,210	99.38%	高风险
1.33	63	99.99%	可控
1.67	0.6	99.999%	六西格玛级

四、避免良率陷阱的三大铁律​
１.　NPI阶段严控Ppk：新产品导入时要求Ppk＞1.67（高于量产标准），从源头拦截设计缺陷。
２.　动态采样测试：对晶圆边缘高缺陷区100%测试，中心区抽测，节省30%测试成本。
３.　数据非正态处理：对非正态分布参数（如漏电流）进行Box-Cox转换，避免CPK误判。

结语：良率是一场没有终点的竞赛​
从台积电的3nm EUV工艺到AMD的Chiplet革命，良率提升的本质是设计、制造与管理的三重交响。在摩尔定律逼近物理极限的今天，良率管理能力已成为芯片企业的核心护城河。唯有将技术创新与精益管理深度融合，才能在半导体产业的生死竞速中赢得未来。
行业启示：良率不仅是制造指标，更是企业战略的缩影——它衡量着对技术的敬畏、对细节的执着，以及对成本的极致掌控。
