Python+DRVT 从外部调用 Revit：批量创建墙

news 2025/9/3 5:50:24

昨天的示例 Python+DRVT 从外部调用 Revit：创建桁架族-CSDN博客展示了在外部让 Revit 自动完成一个完整族的创建。今天回到项目中常用的基本元素“墙”，看看如何指挥 Revit 自动批量创建：

from typing import List
import math
# drvt_pybind 支持多会话、多文档，先从简单的单会话、单文档开始
# MyContext是在Python中用户自定义的单会话、单文档的上下文管理类
from packs.core import MyContext, m2feet, feet2m, isNone# 导入驱动 Revit 的核心模块
from drvt_pybind.Autodesk import Revit
from drvt_pybind.Autodesk.Revit import DB# 遍历标高，返回按Elevation从低到高的List[DB.Level]
def getLevels(ctx : MyContext) -> List[DB.Level]:tmp : List[DB.Level] = []levelList = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.Level)).ToElements()for i in range(levelList.getCount()):l = DB.asLevel(levelList.getItem(i))if isNone(l):continuetmp.append(l)ret = sorted(tmp, key=lambda x:x.getElevation())return ret# 遍历WallType，返回List[DB.WallType]
def getWallTypes(ctx : MyContext) -> List[DB.WallType]:wallTypeList : List[DB.WallType] = []listWt = DB.FilteredElementCollector.ctor(ctx.session, ctx.doc).OfClass(ctx.session.typeof(DB.WallType)).ToElements()for i in range(listWt.getCount()):wt = DB.asWallType(listWt.getItem(i))if isNone(wt):continuewallTypeList.append(wt)return wallTypeList# 示例批量创建墙
def WallCreation(ctx: MyContext) -> None:"""本示例展示如何使用Python+DRVT，在外面自动让Revit批量创建墙"""if ctx.doc is not None:ctx.closeDoc(True)template = "建筑样板.rte"fileName = "批量创建墙示例.rvt"err = ctx.createAndActiveDoc(template, fileName)if err != 0:raise AssertionError(f"创建项目文档失败: 错误码 {err}")session = ctx.sessiondoc = ctx.doc# 取所有标高，缺省是两个levelList = getLevels(ctx)if len(levelList) < 2:raise AssertionError(f"标高过少，本示例用到2个标高")level0 = levelList[0].getId()level1 = levelList[1].getId()ele0 = levelList[0].getElevation()try:# 取所有墙类型wallTypeList = getWallTypes(ctx)# 涉及到修改操作的，需要锁定并用事务包装ctx.lockAndStartTransaction("批量创建墙")for i in range(0,10):# 取一个WallTypewallType = wallTypeList[i % len(wallTypeList)]# 设置WallTypectx.doc.SetDefaultElementTypeId(DB.ElementTypeGroup.WallType, wallType.getId())# 这里使用轴线法# 创建墙的轴线p0 = DB.XYZ.ctor(session, m2feet(i*3), m2feet(-3), ele0)p1 = DB.XYZ.ctor(session, m2feet(i*3), m2feet(3), ele0)line = DB.Line.CreateBound(session, p0, p1)# 创建墙wall = DB.Wall.Create(session, doc, line, level0, False)# 取“顶部约束”参数p = wall.getParameter(DB.BuiltInParameter.WALL_HEIGHT_TYPE)# 更新其值为“标高2”的IDp.Set(level1)# 提交事务并解锁，若没有错误则修改操作将会生效ctx.commitTransactionAndUnlock()except Exception as e:print(f"【异常】{e}")# 回滚事务并解锁ctx.rollbackTransactionAndUnlock()# 下面这段代码，看过“创建新项目”示例的会很熟悉，就是照搬过来的
# 创建新的上下文（可以按需创建多个，意味着能直接管理多个 Revit 会话）
ctx = MyContext("在这里指定会话名称")
# 初始化会话（启动 Revit 进程实例）
ctx.initSession()# 调用WallCreation
WallCreation(ctx)# 保存文档并关闭
ctx.closeDoc(True)# 结束会话（Revit 进程实例将退出）
ctx.dispose()

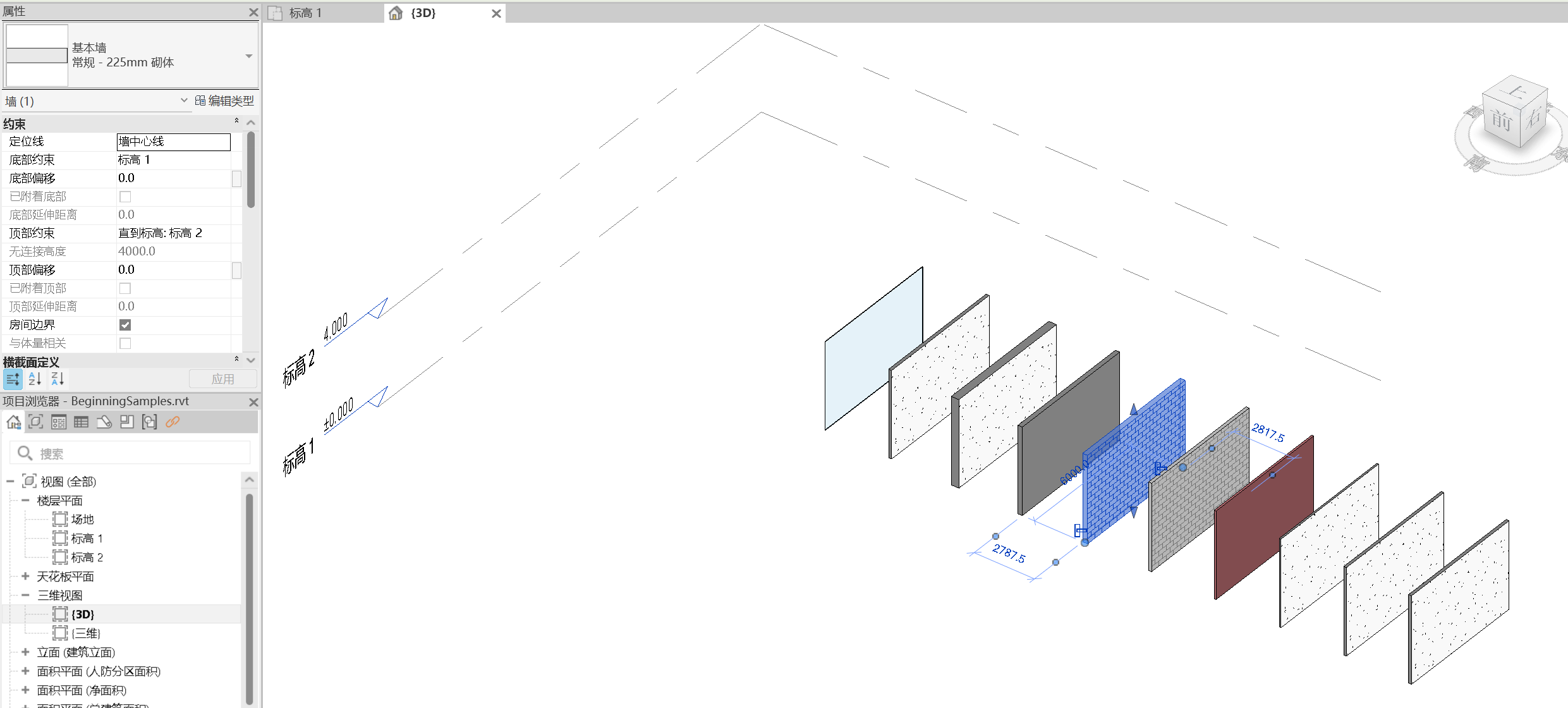

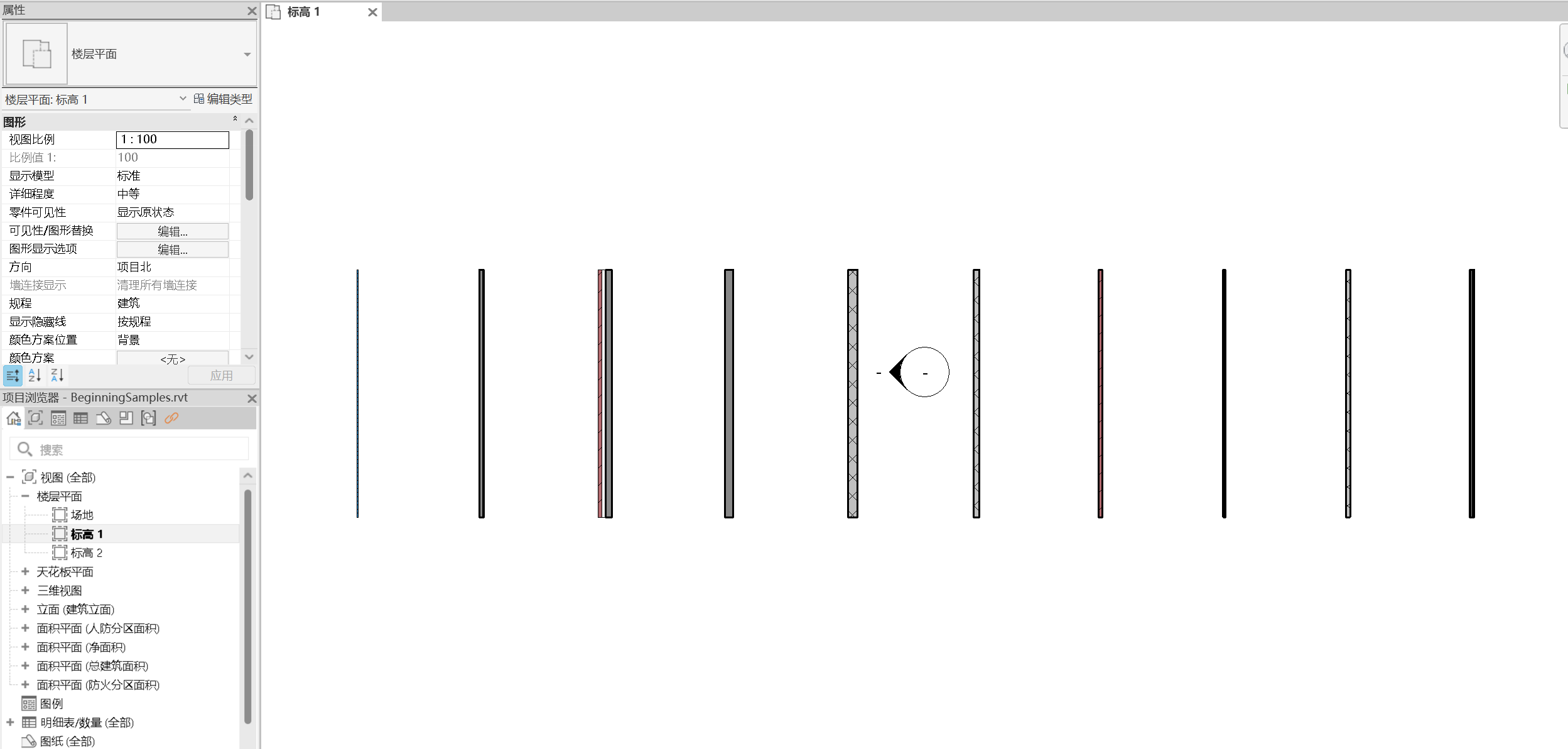

这又是一个完整的自动化脚本，这么点代码做了什么：

1、创建Revit会话，启动Revit进程（可见、可交互，与手工启动的无任何差异）

2、批量创建墙

3、保存项目文件并关闭

4、结束会话，退出Revit进程

其中“2、批量创建墙”做了以下工作：

1）创建项目 “批量创建墙示例.rvt” 并作为当前活动文档（可见、可交互）

2）获取该文档中所有标高（按Elevation排序）

3）获取该文档中所有WallType元素

4）创建轴线

5）按轴线创建墙

6）更新墙的参数“顶部约束”
