three.js+WebGL踩坑经验合集(10.2):镜像问题又一坑——THREE.InstancedMesh的正反面向光问题

news 2025/9/2 10:02:31

本文紧接上一篇内容：three.js+WebGL踩坑经验合集(10.1):镜像问题又一坑——THREE.InstancedMesh的正反面显示问题-CSDN博客

上篇笔者提到了THREE.InstancedMesh这个用于优化渲染性能的对象，并且给大家分享了在使用过程中遇到的一个跟镜像有关的坑。最后给出了把显隐弄对的方案：把有镜像和没镜像的实例放到不同的THREE.InstancedMesh里面并且把镜像了的实例的material.side设置为BackSide。这样的话，显隐是对了，但是光照效果还有问题。

通过上文，我们不难发现，问题的根源在于一旦往InstancedMesh.setMatrixAt传入负定矩阵，不管你用的是BackSide还是FrontSide，它都始终显示暗面（背光面）。

所以一个很好的规避方案，是把负定矩阵的“负变换部分”从setMatrixAt转移到mesh的matrixWorld上。（这里不再给出完整代码，读者可以本篇开头给的上一篇博文链接获取）

var material_mirror = material.clone();
material_mirror.side = THREE.FrontSide;
var instancedMesh_mirror = new THREE.InstancedMesh(geometry, material_mirror, instanceCount >> 1);
instancedMesh_mirror.scale.x = -1;
var scaleMatrix = new THREE.Matrix4();
scaleMatrix.makeScale(-1, 1, 1);
for(var i = instanceCount >> 1; i < instanceCount; i ++)
{let matrix = matrixes[i].clone().premultiply(scaleMatrix);instancedMesh_mirror.setMatrixAt(i - (instanceCount >> 1), matrix);
}
scene.add(instancedMesh_mirror);

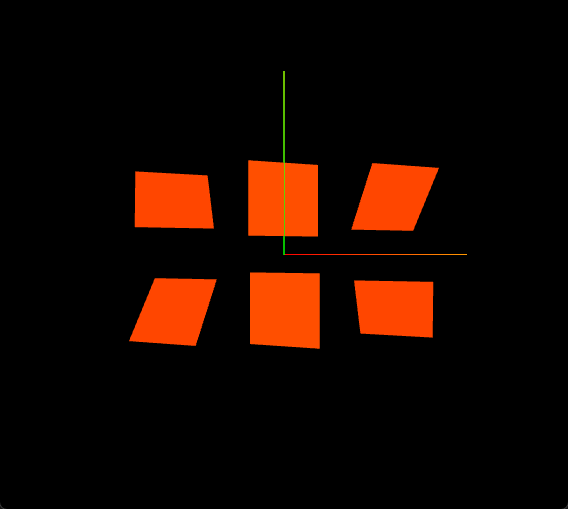

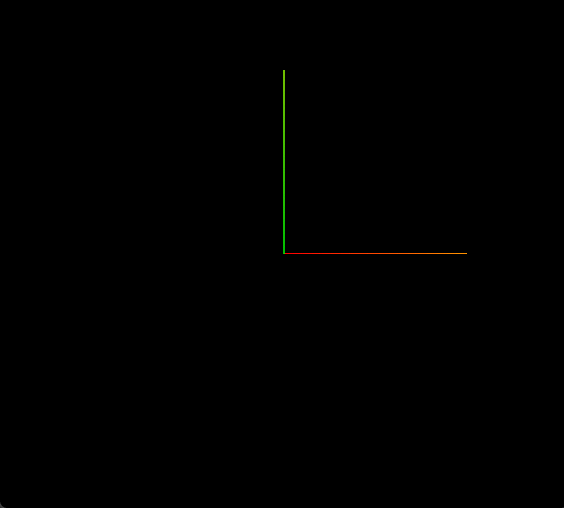

我们给InstancedMesh本身设置一个负缩放，并且把负缩放变换应用到THREE.InstancedMesh上的每一个实例。由于THREE.InstancedMesh就是THREE.Mesh的子类，也不像THREE.Line2那样通过shader计算顶点，所以它会跟普通Mesh一样工作得很好。并且这个时候连BackSide都不需要了。

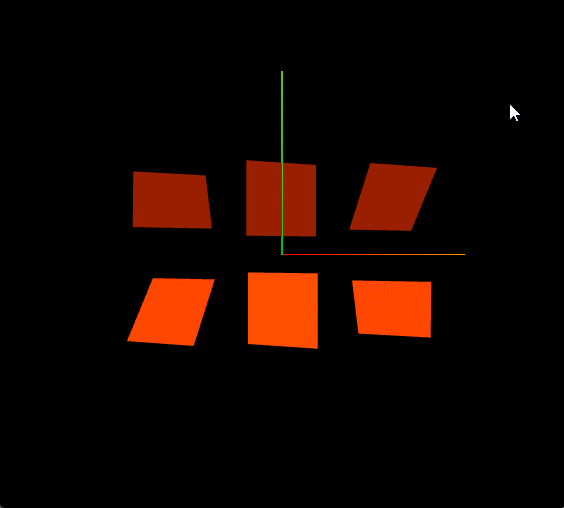

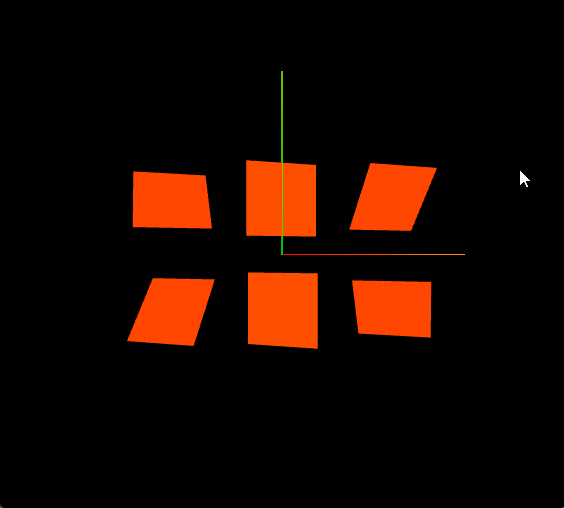

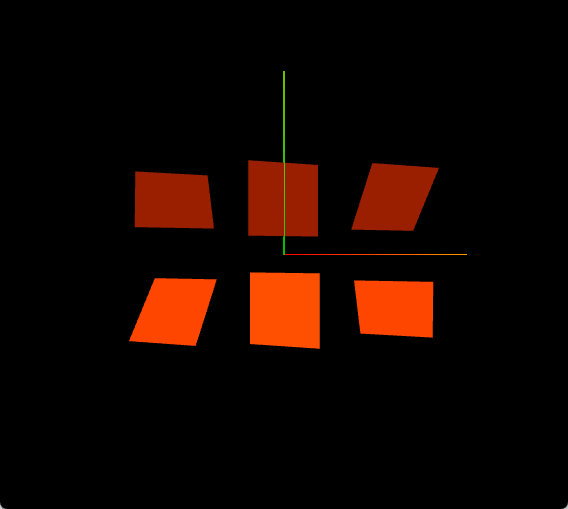

我们再开启下双面观察它的背光面颜色是否正常。

读者还可以自行尝试BackSide的效果。

这个扬长避短的做法比较蹩脚，但是如果项目对这些变换的处理维护到位，那也不失为一个完美的解决方案（注意这个完美不用带引号）。

下面我们就来探讨下，为什么给InstancedMesh的实例设置负定矩阵，并且material.side调整为BackSide之后，向光面会变成背光。

可能有的读者会觉得，既然都改成BackSide了，那朝着屏幕的是背光面不很正常嘛。嗯，这样子理解确实没毛病，只不过，我们现在遇到的问题是，同样的材质和矩阵，用普通渲染和用THREE.InstancedMesh出来的结果不一致。所以最起码要搞清楚两者的差异。

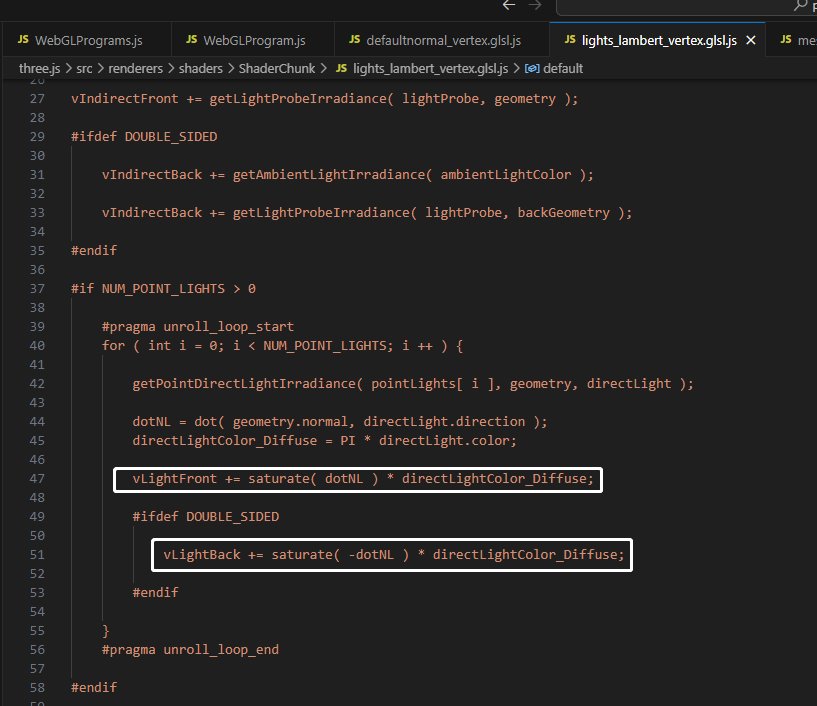

笔者研读了下跟MeshLambertMaterial和DirectionLight（平行光）相关的代码，其光照的实现原理很直观（不考虑遮挡，阴影这些），用的是物体法线和光线的夹角余弦值（向量点乘），0度最亮，180度最暗。

所以出现了向光背光问题是因为法线反了？不像，因为笔者全程都是通过改x方向的负缩放来测试的。

那么现在，我们把提取负定矩阵的部分回退下，改回BackSide来深入探讨InstancedMesh出现问题的原因。

var instanceCount = matrixes.length;
material.side = THREE.FrontSide;
var instancedMesh = new THREE.InstancedMesh(geometry, material, instanceCount >> 1);
for(var i = 0; i < instanceCount >> 1; i ++)
{instancedMesh.setMatrixAt(i, matrixes[i]);
}
scene.add(instancedMesh);
var material_mirror = material.clone();
material_mirror.side = THREE.BackSide;
var instancedMesh_mirror = new THREE.InstancedMesh(geometry, material_mirror, instanceCount >> 1);
for(var i = instanceCount >> 1; i < instanceCount; i ++)
{let matrix = matrixes[i].clone();instancedMesh_mirror.setMatrixAt(i - (instanceCount >> 1), matrix);
}
scene.add(instancedMesh_mirror);

下面我们就基于这个结果去做深入的探讨。

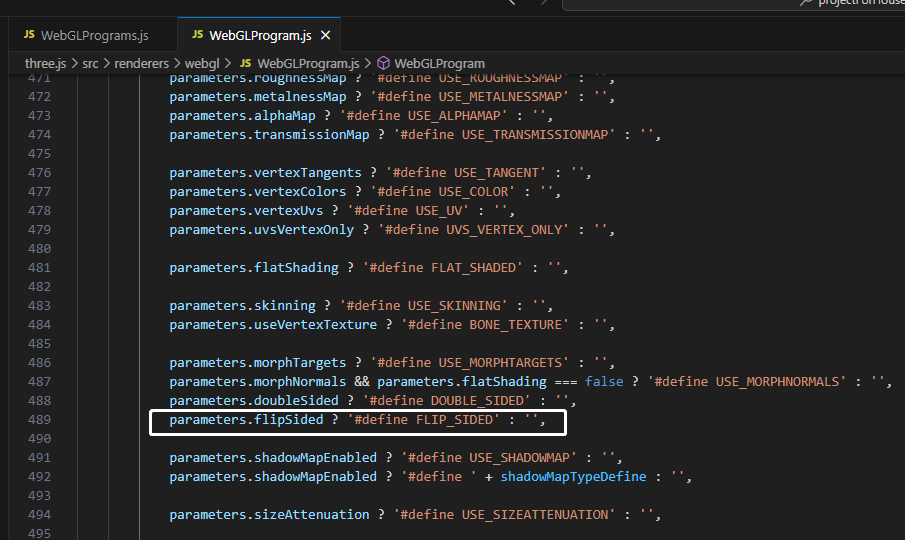

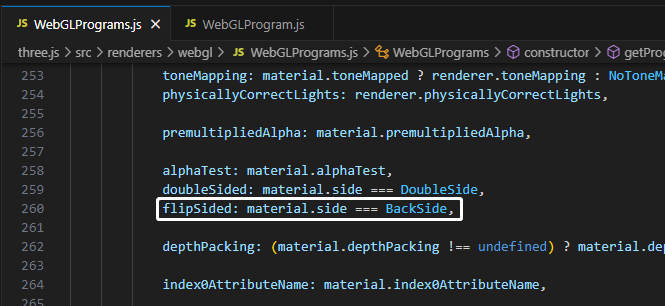

首先，给material的side设置THREE.BackSide之后，three.js会给shader加上FLIP_SIDED的定义。

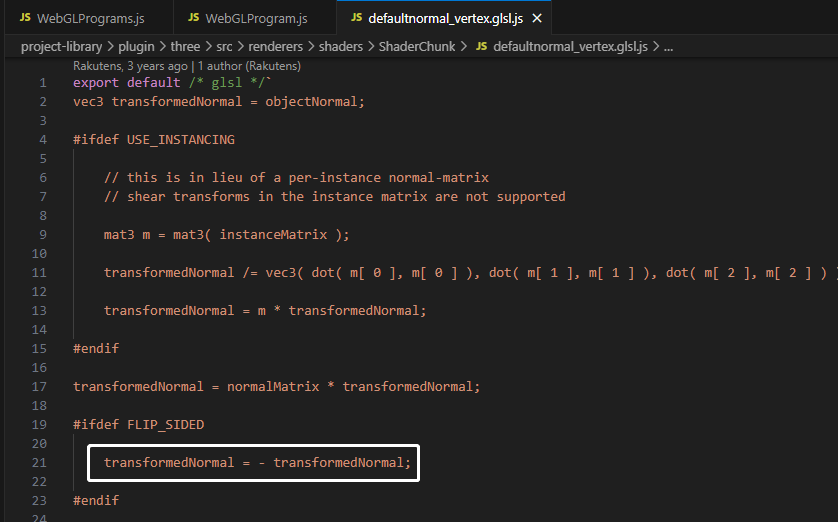

然后笔者找到了使用FLIP_SIDED这一定义的地方：

这个地方，作者的意图相当明确，就是当物体需要显示背面的时候，就把法线取反，来区分背光面和向光面的效果。

那难道笔者发现的这个bug是设计如此？笔者试着去掉这个取反的变换，看看结果。

妈呀，还真是。BackSide就是要故意违背物理规律显示暗面的？！

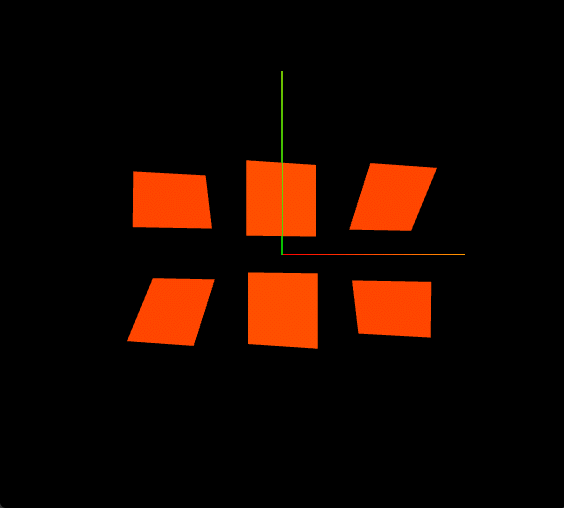

不对，普通渲染的时候不是正常的？我们试试改回普通渲染（设置useInstancing=false），看看BackSide的效果（修改false分支上的部分）。

var mesh = new THREE.Mesh(geometry, material);
material.side = THREE.BackSide;
mesh.matrix.copy(matrix);
mesh.matrix.decompose(mesh.position, mesh.quaternion, mesh.scale)
scene.add(mesh);

好了，坏掉了，这回怎么样都解释不通，不管是光照方向还是side设置，显示成向光面效果都是错误的，所以这个地方一定还有坑。我们跑去meshlambert的shader代码里看看。

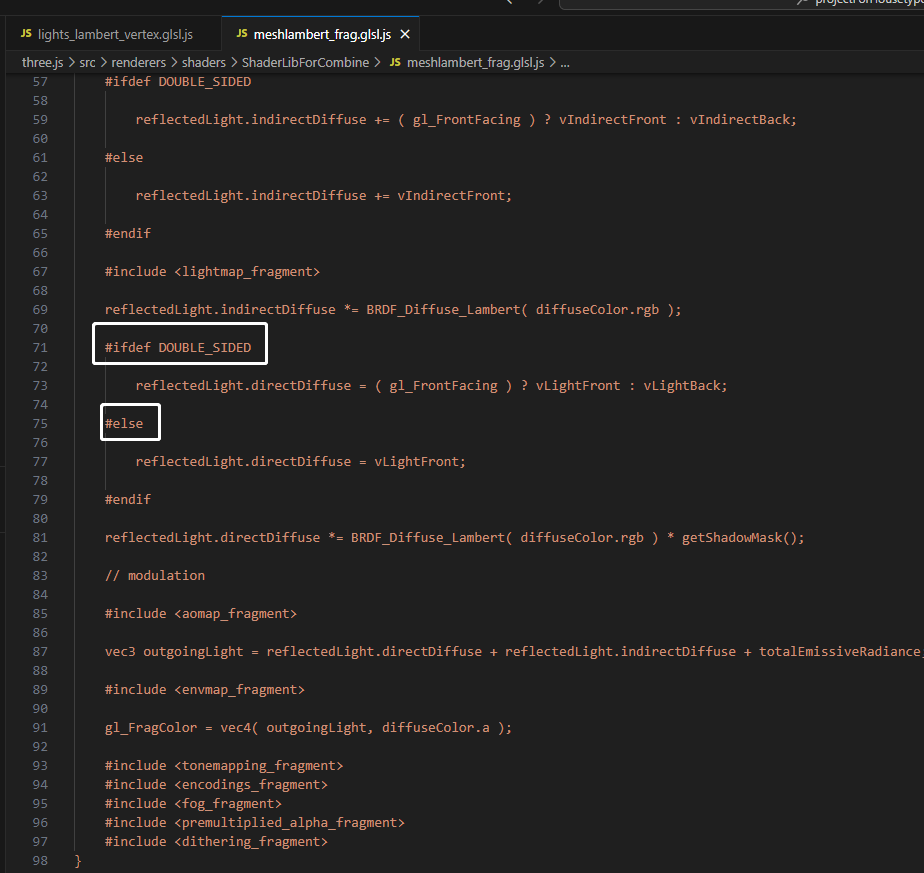

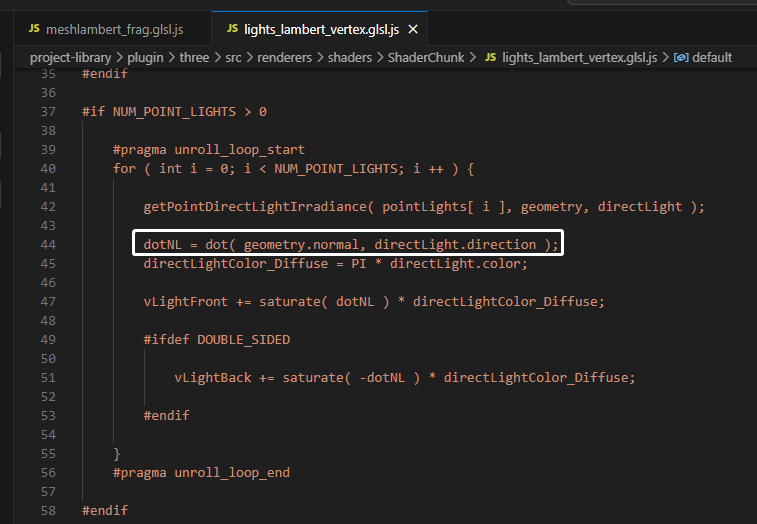

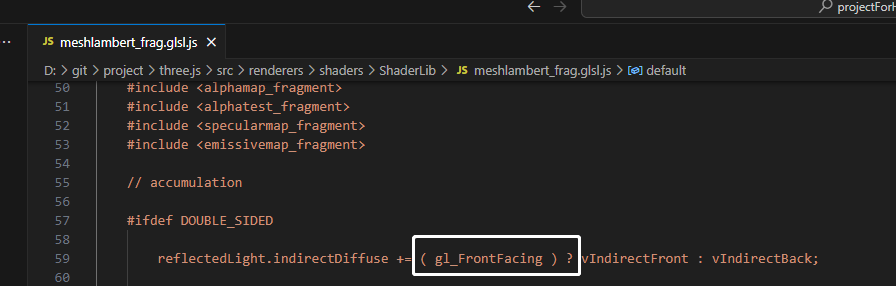

这个地方有区分正面和反面的实现代码，然后笔者想起来前面在找灯光计算的地方，也有这些变量的存在。

观察下来发现back和front的值是互为相反数，并且back只用在了双面的处理上。也就是说，在这个位置上，不管用BackSide还是FrontSide，结果都是取的vLightFront来做的光照叠加。

收集到了这些线索之后，我们分别看看使用镜像变换并且使用BackSide时，普通渲染跟合批渲染的操作逻辑。

先来看普通渲染。我们先假定初始时用于计算的灯光向量和法线的方向一致，夹角小于90度，物体会变亮。

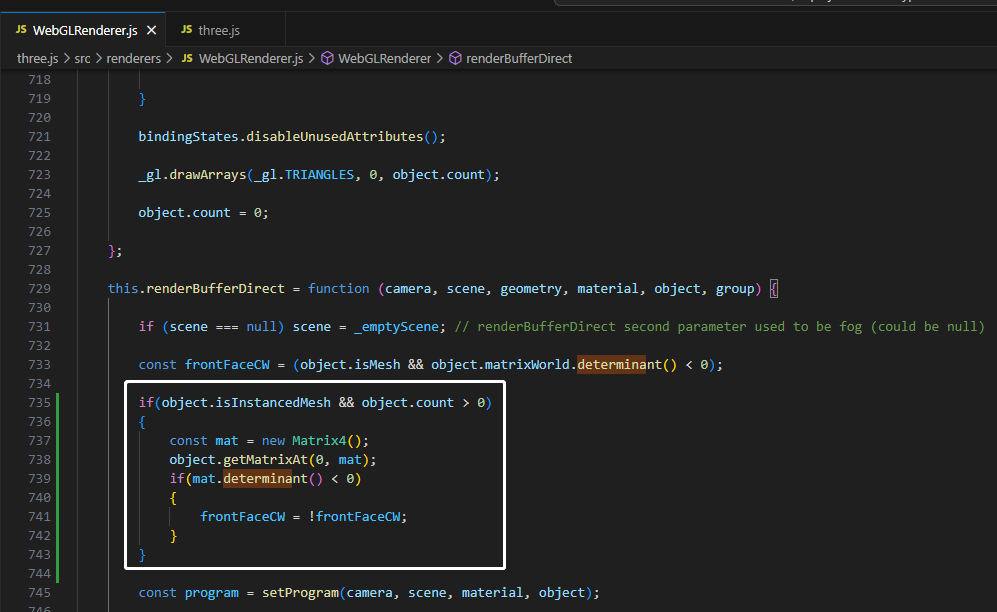

1 object.matrixWorld.determinant() < 0，渲染的时候会把FrontFace改掉，面绕序和FrontFace相互抵消，相机依然要旋转到背面才可见。

2 shader的FLIP_SIDED开启，法线会被取反，灯光向量和法线的方向变得不一致。

3 旋转镜头到背面，面片可见了，显示的也是变暗的颜色，跟预期结果相吻合。

再来看合批渲染，负定矩阵在实例里

1 object.matrixWorld.determinant() > 0，渲染的时候不会把FrontFace改掉

2 InstancedMesh的getMatrixAt的determinant() < 0，面片的面绕序改了，但是因为FrontFace维持原样，所以面片初始化就可见了。

3 此时shader的FLIP_SIDED还是开启的，法线还是取反，所以灯光向量和法线的方向照样不一致，这时候，显隐是错的，但是光照结果正确。

4 如果这时候把material.side改成FrontSide，则显隐正确但光照结果错误。相机转到背面可见，但是显示的是亮面，因为法线没取反。

这里我们看到的差异点依然是负定矩阵所在的位置，然后似乎存在运气成分，就是frontFace，法线取反有没抵消，抵消成功则结果正确，否则错误。

想了想，materialSide改成BackSide，可见的面方向的确发生了更改，所以在shader上给法线取反的做法是正确的，我们硬是把BackSide改成FrontSide，法线就是不对的，完全是针对显隐问题而做的补丁。

笔者在写这篇博文之前，是通过改Shader代码来打的补丁，因为笔者发现，算灯光向光背光的地方，只做了双面和单面的区分，而没有区分正面和反面。

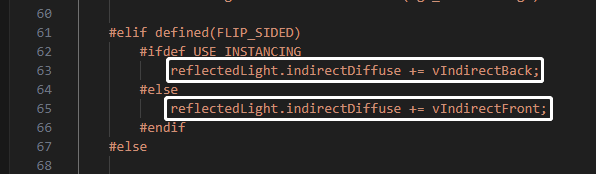

然后笔者尝试在这里多加一个FLIP_SIDED的分支：

为什么还要区分是不是InstancedMesh呢？因为不是InstancedMesh的情况下，这个地方本来就是对的，所以还特地这样子写了下。实际上，如果THREE.InstancedMesh本身（非实例）带了负矩阵的话，那这样子改还是不对的。但是考虑到我们的项目不会对THREE.InstancedMesh设置负矩阵（这个操作本来就骚），所以就这样凑合着过去了。

这里的做法是，在对THREE.InstancedMesh使用BackSide时，取背光一面的颜色进行渲染，从而抵消掉FLIP_SIDED对法线的取反操作。

现在看起来，这种补丁更应该像处理Line2那时候的方式一样，业务根据THREE.InstancedMesh的实例是否使用了负定矩阵来进行设置。因为问题的根源是镜像后的面绕序没有修正，而非法线的正反问题，也不是面的正反问题。
