OpenLineage

OpenLineage 是一个用于元数据和血缘采集的开放标准，专为在作业运行时动态采集数据而设计。它通过统一的命名策略定义了由作业（Job）、运行实例（Run）和数据集（Dataset）组成的通用模型，并通过可扩展的Facets机制对这些实体进行元数据增强。
该项目是 LF AI & Data 基金会的毕业级项目，处于活跃开发阶段，欢迎社区贡献。

使用 Apache Airflow® 和 OpenLineage + Marquez 入门

Getting Started with Apache Airflow® and OpenLineage+Marquez

本教程将指导你配置 Apache Airflow® 以将 OpenLineage 事件发送到 Marquez，并通过一个真实的故障排查场景进行探索。

前提条件

开始前，请确保已安装：

Docker 17.05+
Apache Airflow 2.7+ 本地运行。

如需在本地轻松安装并运行 Airflow 以用于开发，请参阅：快速开始。

获取并启动 Marquez

创建 Marquez 目录，然后通过运行以下命令检出 Marquez 源码：

MacOS/Linux

git clone https://github.com/MarquezProject/marquez && cd marquez

Windows

git config --global core.autocrlf false
git clone https://github.com/MarquezProject/marquez && cd marquez

Airflow 和 Marquez 都需要 5432 端口用于其元数据库，但 Marquez 服务更易于配置。你也可以即时为数据库服务分配一个新端口。要使用 2345 端口启动 Marquez，请运行：

MacOS/Linux
```
./docker/up.sh --db-port 2345
```
Windows

验证 Postgres 和 Bash 是否在 PATH 中，然后运行：
```
sh ./docker/up.sh --db-port 2345
```
要查看 Marquez UI 并验证其运行状态，请打开 http://localhost:3000。该 UI 允许你：
- 查看跨平台依赖关系，即你可在生态系统中查看生成或消费关键表的工具中的作业。
- 查看当前和先前作业运行的运行级元数据，使你能够看到作业的最新状态和数据集的更新历史。
- 获取资源使用情况的高级视图，使你能够查看操作中的趋势。

配置 Airflow 将 OpenLineage 事件发送到 Marquez

要配置 Airflow 以将 OpenLineage 事件发送到 Marquez，你需要修改本地 Airflow 环境并添加依赖。首先，定义一个 OpenLineage 传输。一种方法是使用环境变量。要使用 http 并将事件发送到本地端口 5000 上运行的 Marquez API，请运行：

MacOS/Linux
```
export AIRFLOW__OPENLINEAGE__TRANSPORT='{"type": "http", "url": "http://localhost:5000", "endpoint": "api/v1/lineage"}'
```
Windows
```
set AIRFLOW__OPENLINEAGE__TRANSPORT='{"type": "http", "url": "http://localhost:5000", "endpoint": "api/v1/lineage"}'
```

你还需要为 Airflow 作业定义一个命名空间。它可以是任意字符串。请运行：

MacOS/Linux

export AIRFLOW__OPENLINEAGE__NAMESPACE='my-team-airflow-instance'

Windows

set AIRFLOW__OPENLINEAGE__NAMESPACE='my-team-airflow-instance'

要将所需的 Airflow OpenLineage Provider 包添加到你的 Airflow 环境，请运行：

MacOS/Linux
```
pip install apache-airflow-providers-openlineage
```
Windows
```
pip install apache-airflow-providers-openlineage
```
要完成本教程，你还需要在 Airflow 中启用本地 Postgres 操作。为此，请运行：

MacOS/Linux
```
pip install apache-airflow-providers-postgres
```
Windows
```
pip install apache-airflow-providers-postgres
```
在本地 Postgres 实例中创建一个数据库，并使用默认 ID (postgres_default) 创建一个 Airflow Postgres 连接。如需前者帮助，请参阅：Postgres 文档。如需后者帮助，请参阅：管理连接。

编写 Airflow DAG

在此步骤中，你将创建两个新的 Airflow DAG，它们执行简单任务，并将其添加到你现有的 Airflow 实例。counter DAG 每分钟将列值加 1，而 sum DAG 每五分钟计算一次总和。这将形成一个包含两个作业和两个数据集的简单管道。

在 dags/ 目录下，创建一个名为 counter.py 的文件，并添加以下代码：

import pendulum
from airflow.decorators import dag, task
from airflow.providers.postgres.operators.postgres import PostgresOperator
from airflow.utils.dates import days_ago@dag(schedule='*/1 * * * *',start_date=days_ago(1),catchup=False,is_paused_upon_creation=False,max_active_runs=1,description='DAG that generates a new count value equal to 1.'
)def counter():query1 = PostgresOperator(task_id='if_not_exists',postgres_conn_id='postgres_default',sql='''CREATE TABLE IF NOT EXISTS counts (value INTEGER);''',)query2 = PostgresOperator(task_id='inc',postgres_conn_id='postgres_default',sql='''INSERT INTO "counts" (value) VALUES (1);''',)query1 >> query2counter()

在 dags/ 目录下，创建一个名为 sum.py 的文件，并添加以下代码：

import pendulum
from airflow.decorators import dag, task
from airflow.providers.postgres.operators.postgres import PostgresOperator
from airflow.utils.dates import days_ago@dag(start_date=days_ago(1),schedule='*/5 * * * *',catchup=False,is_paused_upon_creation=False,max_active_runs=1,description='DAG that sums the total of generated count values.'
)def sum():query1 = PostgresOperator(task_id='if_not_exists',postgres_conn_id='postgres_default',sql='''CREATE TABLE IF NOT EXISTS sums (value INTEGER);''')query2 = PostgresOperator(task_id='total',postgres_conn_id='postgres_default',sql='''INSERT INTO sums (value)SELECT SUM(value) FROM counts;''')query1 >> query2sum()

重启 Airflow 以应用更改。然后，取消暂停两个 DAG。

在 Marquez 中查看已收集的血缘

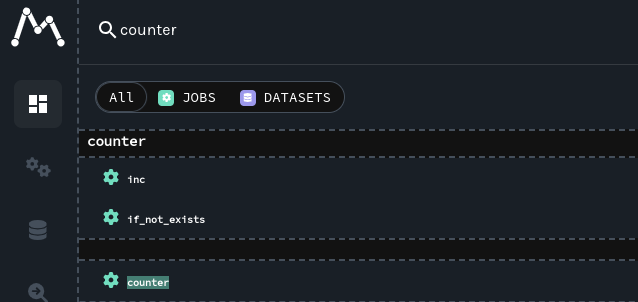

要查看 Marquez 从 Airflow 收集的血缘，请访问 http://localhost:3000 打开 Marquez UI。然后，使用左上角搜索栏搜索 counter.inc 作业。要查看 counter.inc 的血缘元数据，请从下拉列表中点击该作业：

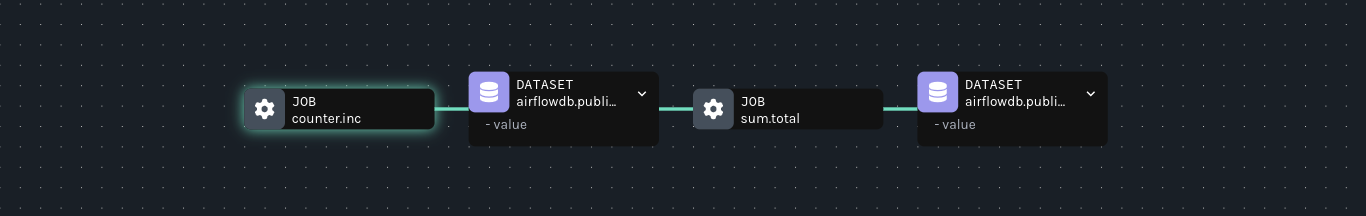

查看 counter.inc 的血缘图，你应看到 <database>.public.counts 作为输出数据集，sum.total 作为下游作业：

使用 Marquez 排查失败的 DAG

在此步骤中，你将模拟由于跨 DAG 依赖项更改导致的管道中断，并了解来自 OpenLineage + Marquez 的增强血缘如何使架构更改的故障排查变得轻松。

假设 Team A 拥有 DAG counter。Team A 更新 counter 以将 counts 表中的 values 列重命名为 value_1_to_10，但未将架构更改正确传达给拥有 sum 的团队。

对 counter 应用以下更改以模拟破坏性更改：
```
query1 = PostgresOperator(
-   task_id='if_not_exists',
+   task_id='alter_name_of_column',postgres_conn_id='example_db',sql='''
-   CREATE TABLE IF NOT EXISTS counts (
-     value INTEGER
-   );''',
+   ALTER TABLE "counts" RENAME COLUMN "value" TO "value_1_to_10";
+   '''
)
```
```
query2 = PostgresOperator(task_id='inc',postgres_conn_id='example_db',sql='''
-    INSERT INTO counts (value)
+    INSERT INTO counts (value_1_to_10)VALUES (1)''',
)
```

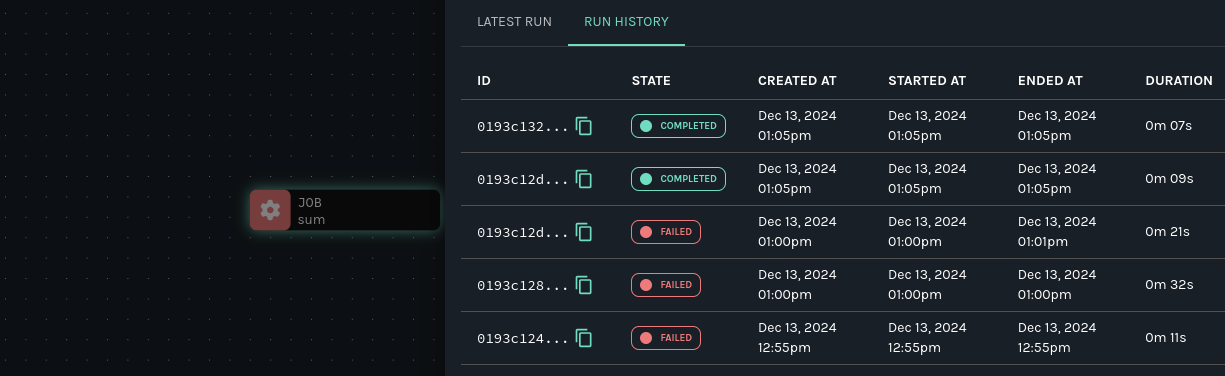

正如 sum 的所有者 Team B 所做的那样，注意 Marquez 中 DataOps 视图的失败运行：

Team B 只能猜测 DAG 失败的可能原因，因为 DAG 最近没有更改。因此，团队决定检查 Marquez。

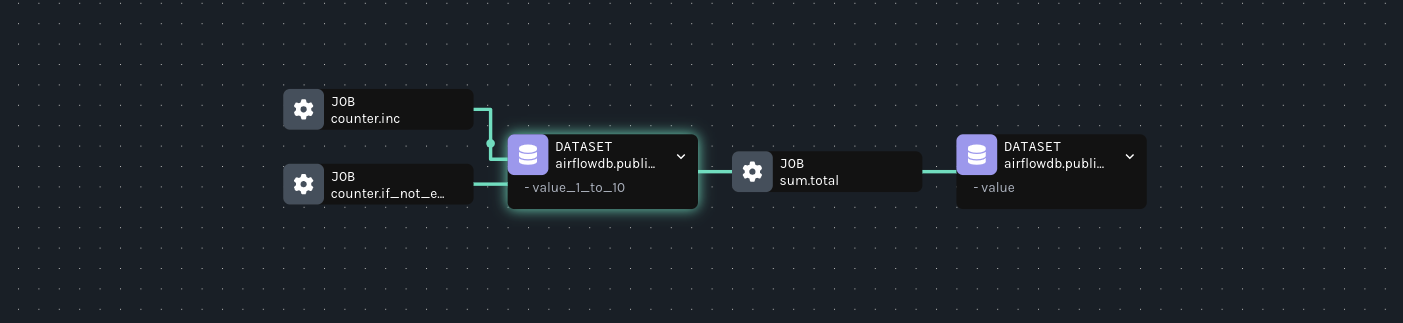

在 Marquez 中，导航到 Datasets 视图，并从右上角的命名空间下拉菜单中选择你的 Postgres 实例。然后，点击 <database>.public.counts 数据集并检查图表。你将在节点上找到架构：

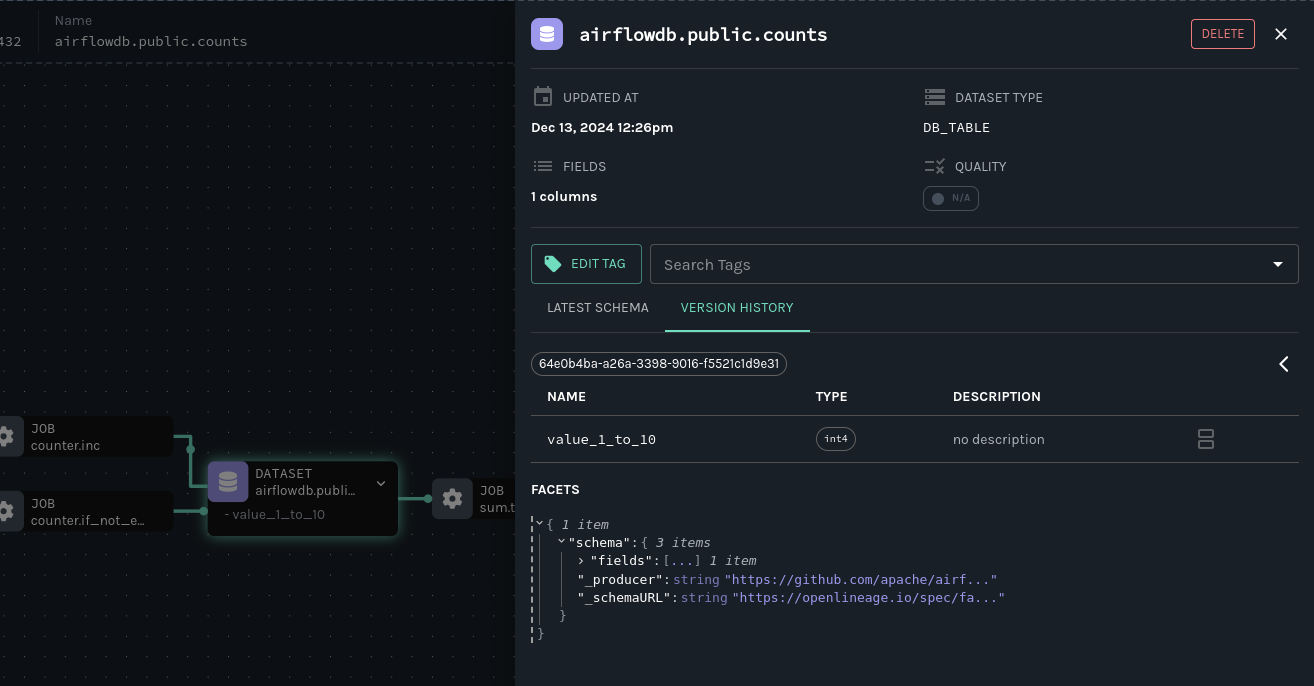

假设你不认识该列，并希望了解其原始名称及更改时间。点击节点将打开详情抽屉。在那里，使用版本历史查找架构更改的运行：

在 Airflow 中，通过更新计算计数总和的任务以使用新列名来修复中断的下游 DAG：

query2 = PostgresOperator(task_id='total',postgres_conn_id='example_db',sql='''
-    INSERT INTO sums (value)
-       SELECT SUM(value) FROM counts;
+       SELECT SUM(value_1_to_10) FROM counts;'''
)
