1. 简介

SPI（Serial Peripheral interface）全称串行外围设备接口，是一种高速、全双工、同步通信总线。

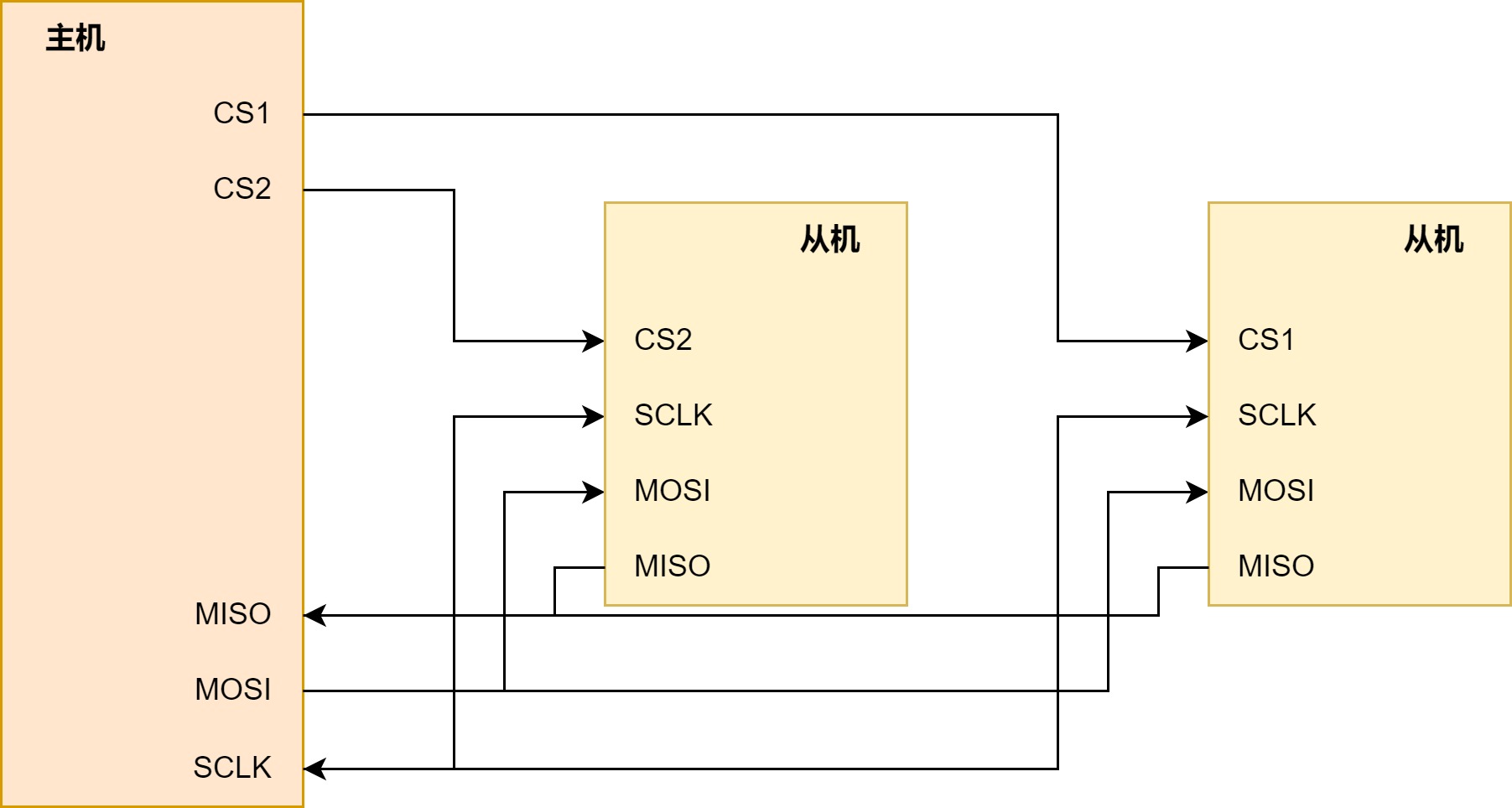

SPI 采用主从控制模式（Master-Slave）架构，一般有一个主设备、一个或多个从设备，使得主设备可以与多个从设备之间实现片间通信。SPI 通信需要 4 根信号线——时钟线（SCLK）、主出从入线（MOSI）、主入从出线（MISO）和片选线（CS）。

每增加一个从机那么就要增加一条片选线，理论上片选线可以无限增加，如果总线上的外设通信效率不需要很高的话。

1.1 工作模式

SPI 的通讯方式比较简单，主机主动发起通讯，先拉低对应从机的片选线（CS）通知开始通讯，接着时钟线发送脉冲，在时钟脉冲的上升沿或下降沿，两者接收或者发送数据。

在 SPI 的通讯过程中，既可以上升沿采集数据，也可以下降沿采集数据，这取决于 SPI 的工作模式，工作模式由时钟极性（CPOL）和相位（CPHA）决定。

CPOL=0：时钟空闲时为低电平；
CPOL=1：时钟空闲时为高电平；
CPHA=0：在第一个时钟边沿采集数据；
CPHA=1：在第二个时钟边沿采集数据；

根据上面的描述可以知道，当 CPOL=0、CPHA=0 或 CPOL=1、CPHA=1 时，通信时在上升沿采集数据；当 CPOL=0、CPHA=1 或 CPOL=0、CPHA=1 时，通信时在下降沿采集数据。

2. 例程

这个例程中会使用 SPI 协议去驱动一块 OLED 显示屏，屏幕使用 SSD1306 驱动芯片，要注意只有 7 个引脚的版本才支持 SPI 协议通讯，如下图：

SSD1306 驱动芯片数据手册：下载链接

2.1 Kconfig

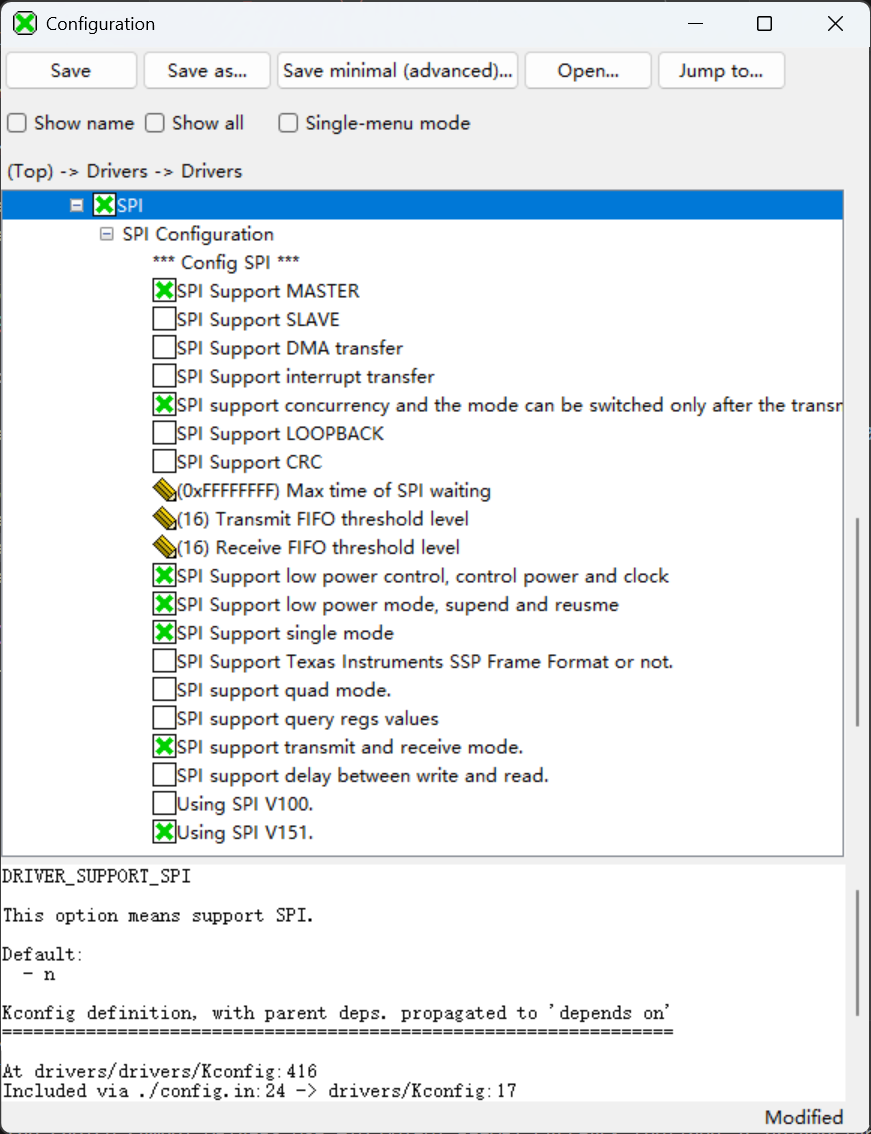

以下是比较常用的配置

SPI support MASTER：使能主机功能；
SPI support SLAVE：使能从机功能；
SPI support DMA transfer：使能 DMA 传输；
SPI support interrupt transfer：使能中断传输（不能与 DMA 传输同时打开）；
SPI support concurrency：使能并发传输；

另外在芯片配置这里可以调整 SPI 总线的数量，可以根据使用的外设数量来调整。

2.2 代码

#include <stdbool.h>#include "oled.h"#include "spi.h"
#include "pinctrl.h"
#include "gpio.h"
#include "dma.h"#define LOG_TAG "oled"
#include "debug.h"#define SPI_BUS SPI_BUS_1#define CS_PIN(x) uapi_gpio_set_val(11, x)
#define DC_PIN(x) uapi_gpio_set_val(12, x)typedef struct {uint8_t p1;  // 起始页uint8_t p2;  // 结尾页uint8_t y1_off;  // y距页起始的偏移uint8_t y2_off;  // y距页结尾的偏移
} window_t;static uint8_t g_gram[(CONFIG_SCREEN_HEIGHT >> 3) * (CONFIG_SCREEN_WIDTH)] = {0};static int oled_bsp_init(void)
{int ret = 0;/* SCLK */uapi_pin_set_mode(15, HAL_PIO_SPI1_CLK);/* MOSI */uapi_pin_set_mode(14, HAL_PIO_SPI1_TXD);/* RST */uapi_pin_set_mode(13, HAL_PIO_FUNC_GPIO);uapi_gpio_set_dir(13, GPIO_DIRECTION_OUTPUT);uapi_gpio_set_val(13, GPIO_LEVEL_HIGH);/* DC */uapi_pin_set_mode(12, HAL_PIO_FUNC_GPIO);uapi_gpio_set_dir(12, GPIO_DIRECTION_OUTPUT);/* CS */uapi_pin_set_mode(11, HAL_PIO_FUNC_GPIO);uapi_gpio_set_dir(11, GPIO_DIRECTION_OUTPUT);uapi_gpio_set_val(11, GPIO_LEVEL_HIGH);/* 初始化SPI */spi_attr_t config = { 0 };config.freq_mhz = 8;                                        /* 工作频率 */config.is_slave = false;                                    /* 主机模式 */config.frame_size = HAL_SPI_FRAME_SIZE_8;                   /* 帧大小，8位 */config.slave_num = 1;                                       /* 片选 0 */config.spi_frame_format = HAL_SPI_FRAME_FORMAT_STANDARD;    /* 传输模式：标准 */config.bus_clk = SPI_CLK_FREQ;                              /* 总线速率 32MHz */config.frame_format = SPI_CFG_FRAME_FORMAT_MOTOROLA_SPI;    /* 协议格式：摩托罗拉SPI协议格式 */config.tmod = HAL_SPI_TRANS_MODE_TXRX;                      /* 传输模式：收发模式 */config.clk_phase = SPI_CFG_CLK_CPHA_0;                      /* 相位：空闲低电平 */config.clk_polarity = SPI_CFG_CLK_CPOL_0;                   /* 极性：第一个时钟沿采集 */spi_extra_attr_t ext_config = { 0 };ext_config.sspi_param.wait_cycles = 0x10;                   /* 等待周期 */ret = uapi_spi_init(SPI_BUS, &config, &ext_config);if (ret) {return ret;}return 0;
}static int oled_write_bytes(bool is_data, uint8_t* bytes, size_t len)
{spi_xfer_data_t data = {.tx_buff = bytes,.tx_bytes = len,};DC_PIN(is_data);CS_PIN(0);int ret = uapi_spi_master_write(SPI_BUS, &data, CONFIG_SPI_MAX_TIMEOUT);CS_PIN(1);return ret;
}static int oled_write_cmd(uint8_t cmd)
{return oled_write_bytes(false, &cmd, 1);
}static void oled_reg_init(void)
{/* 进入睡眠 */oled_write_cmd(0xAE);/* 起始行地址 */oled_write_cmd(0x40);/* 对比度 */oled_write_cmd(0x81);oled_write_cmd(0xCF);  // A[7:0]/* 段重映射 */oled_write_cmd(0xA1);  // 0xA0：左右反置，0xA1：正常/* COM输出扫描方向 */oled_write_cmd(0xC8);  // 0xC0：上下反置，0xC8：正常/* Multiplex Ratio */oled_write_cmd(0xA8);oled_write_cmd(0x3f);  // 1/64 duty/* 屏幕偏移 */oled_write_cmd(0xD3);oled_write_cmd(0x00);  // A[5:0]/* 时钟频率 */oled_write_cmd(0xD5);oled_write_cmd(0x80);  // A[3:0]+1：分频系数；A[7:4]：晶振频率/* 预充电周期 */oled_write_cmd(0xD9);oled_write_cmd(0xF1);  // A[3:0]：第一阶段；A[7:4]：第二阶段/* COM配置 */oled_write_cmd(0xDA);oled_write_cmd(0x12);  // A[4]=0：序列；A[4]=1：另类；A[5]：COM左右重映射/* Vcomh */oled_write_cmd(0xDB);oled_write_cmd(0x40);  // A[6:4]/* 内存取址模式 */oled_write_cmd(0x20);oled_write_cmd(0x00);  // A[1:0]：0x00：行取址；0x01：列取址；0x02：页取址oled_write_cmd(0x8D);//--set Charge Pump enable/disableoled_write_cmd(0x14);//--set(0x10) disable/* 屏幕使能 */oled_write_cmd(0xA4);  // 0xA4：使用RAM内容；0xA5：忽略RAM内容/* 屏幕反转 */oled_write_cmd(0xA6);  // 0xA6：正常；0xA7：反转/* 唤醒屏幕 */oled_write_cmd(0xAF);/* 清屏 */oled_clear();
}static int oled_open_window(uint8_t x, uint8_t y, uint8_t w, uint8_t h, window_t* window)
{if (window == NULL ||x >= CONFIG_SCREEN_WIDTH ||y >= CONFIG_SCREEN_HEIGHT ||w + x > CONFIG_SCREEN_WIDTH ||h + y > CONFIG_SCREEN_HEIGHT ||w == 0 || h == 0) {LOG("invalid param");return -1;}window->y1_off = y % 8;window->y2_off = (y + h + window->y1_off) % 8 ? 8 - ((y + h + window->y1_off) % 8) : 0;window->p1 = y >> 3;window->p2 = ((y + h + window->y1_off + window->y2_off) >> 3) - 1;/* 设置列区间 */oled_write_cmd(0x21);oled_write_cmd(x);oled_write_cmd(x + w - 1);/* 设置页区间 */oled_write_cmd(0x22);oled_write_cmd(window->p1);oled_write_cmd(window->p2);return 0;
}int oled_init(void)
{int ret = 0;/* 初始化板级驱动 */ret = oled_bsp_init();if (ret) {LOG("oled bsp init failed, err: %d", ret);return ret;}/* 初始化寄存器 */oled_reg_init();return 0;
}int oled_set_data(uint8_t x, uint8_t y, uint8_t w, uint8_t h, uint8_t* data)
{int ret = 0;/* 开窗 */window_t window = {0};ret = oled_open_window(x, y, w, h, &window);if (ret) {LOG("open window failed");return ret;}// LOG("p1=%d, p2=%d, y1_off=%d, y2_off=%d", window.p1, window.p2, window.y1_off, window.y2_off);/* 缓存数据 */for (uint8_t i = window.p1, *ptr = data; i <= window.p2; i++, ptr += w) {memcpy(g_gram + i * CONFIG_SCREEN_WIDTH + x, ptr, w);}/* 写数据 */return oled_write_bytes(true, g_gram + window.p1 * CONFIG_SCREEN_WIDTH + x, (window.p2 - window.p1 + 1) * w);
}void oled_clear(void)
{memset(g_gram, 0, sizeof(g_gram));/* 设置列区间 */oled_write_cmd(0x21);oled_write_cmd(0);oled_write_cmd(CONFIG_SCREEN_WIDTH - 1);/* 设置页区间 */oled_write_cmd(0x22);oled_write_cmd(0);oled_write_cmd((CONFIG_SCREEN_HEIGHT >> 3) - 1);/* 写数据 */oled_write_bytes(true, g_gram, sizeof(g_gram));
}

1. 初始化管脚。

SPI 的相关管脚需要调用 uapi_pin_set_mode 来配置复用，但片选线比较特殊，像我这块 OLED 屏幕的显示芯片使用的是 3 线 SPI，即没有 MISO 线，那么片选线就不需要复用，配置成普通 GPIO 即可；如果使用的是标准 SPI，那么片选线就要配置复用。

除了 SPI 相关的管脚还有一根 DC 线用于控制命令发送或数据发送和一根 RES 线用于复位芯片（不需要可以直接接3.3V电源）。

2. 初始化 SPI 接口。

调用 uapi_spi_init 函数进行初始化，参数一为总线号；参数二为初始化结构体，定义如下：

typedef struct hal_spi_attr {bool is_slave;                      /*!< @if Eng Indicates if SPI work in slave mode or not.@else   SPI工作在Master/Slave模式。 @endif */uint32_t slave_num;                 /*!< @if Eng Index when selecting a slave.- 0: Not select.- 1: slave index 0.- 2: slave index 1.- ...@else   选择从机时的索引- 0：不选择。- 1：从机索引0。- 2：从机索引1。- ...@endif */uint32_t bus_clk;                   /*!< @if Eng Provide ssi_clk for clock freq division calculation.@else   用于计算SPI的时钟分频系数。 @endif */uint32_t freq_mhz;                  /*!< @if Eng Indicates the frequency of SPI.@else   SPI的工作频率。 @endif */uint32_t clk_polarity;              /*!< @if Eng Indicates the clock polarity of SPI.For details, see @ref hal_spi_cfg_clk_cpol_t@else   SPI的时钟极性。参考 @ref hal_spi_cfg_clk_cpol_t @endif */uint32_t clk_phase;                 /*!< @if Eng Indicates the clock phase of SPI.For details, see @ref hal_spi_cfg_clk_cpha_t@else   SPI的时钟相位。参考 @ref hal_spi_cfg_clk_cpha_t @endif */uint32_t frame_format;              /*!< @if Eng Indicates the which serial protocol transfers the data.For details, see @ref hal_spi_cfg_frame_format_t@else   选择串行传输的协议。参考 @ref hal_spi_cfg_frame_format_t @endif */uint32_t spi_frame_format;          /*!< @if Eng Indicates the frame format of SPI.For details, see @ref hal_spi_frame_format_t@else   SPI的帧格式。参考 @ref hal_spi_frame_format_t @endif */uint32_t frame_size;                /*!< @if Eng Indicates the frame size of SPI.For details, see @ref hal_spi_frame_size_t@else   SPI的帧长度。参考 @ref hal_spi_frame_size_t @endif */uint32_t tmod;                      /*!< @if Eng Indicates the transfer mode.For details, see @ref hal_spi_trans_mode_t@else   SPI的传输模式。参考 @ref hal_spi_trans_mode_t @endif */uint32_t ndf;                       /*!< @if Eng Indicates the number of data frames.@else   SPI的数据帧数。 @endif */uint32_t sste;                      /*!< @if Eng Indicates if SPI slave select toggle enable or not.When disable, master should reed all data in slave tx_queueat ONE time when reading data from slave device. Otherwise,data loss occurs.For details, see @ref hal_spi_cfg_sste_t@else   SPI从机选择切换使能/不使能。当此配置不使能，主机从从机读取数据时，需要一次性将从机发送队列中的数据读完，否则会出现丢失数据问题。参考 @ref hal_spi_cfg_sste_t @endif */
} hal_spi_attr_t;

is_slave：是否为从机；
slave_num：从机数量；
bus_clk：总线时钟频率，单位：Hz，SPI 默认使用 32 MHz 时钟。
freq_mhz：工作时钟频率，单位：MHz；

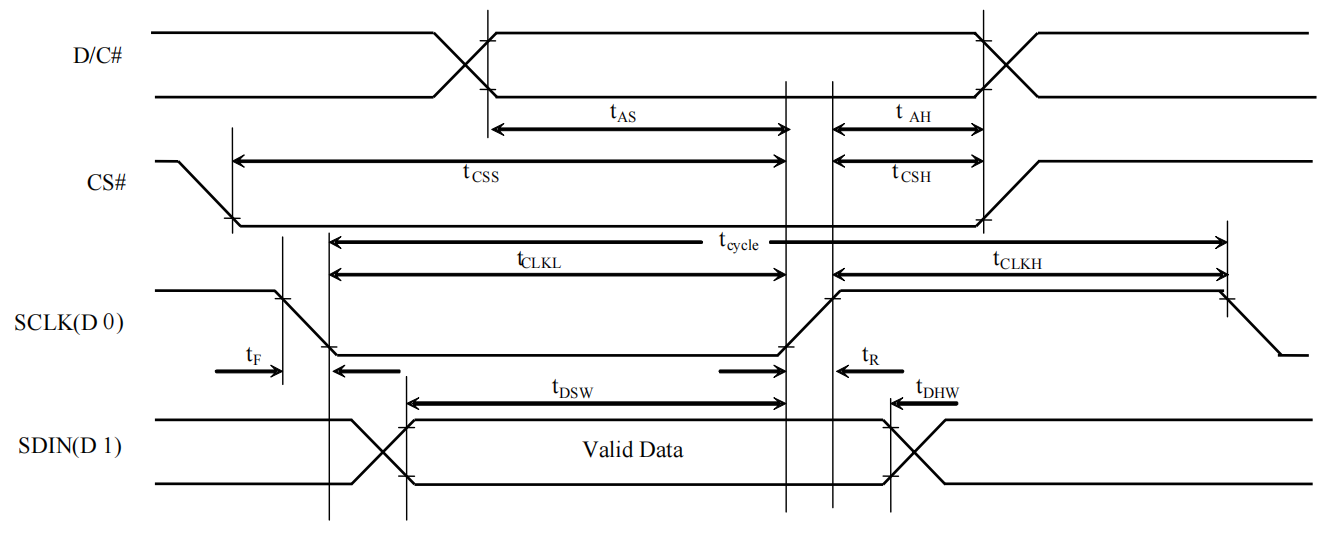

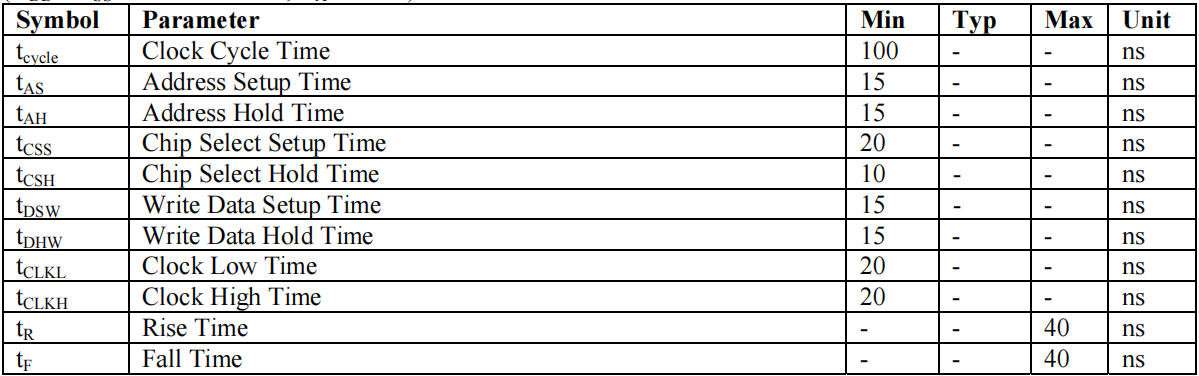

工作时钟频率可以通过数据手册查看， $t_{cycle}$ 是最小的时钟周期，为100ns，因此可以计算出最高时钟频率为 10MHz。

clk_polarity：时钟极性（CPOL）；
clk_phase：时钟相位（CPHA）；

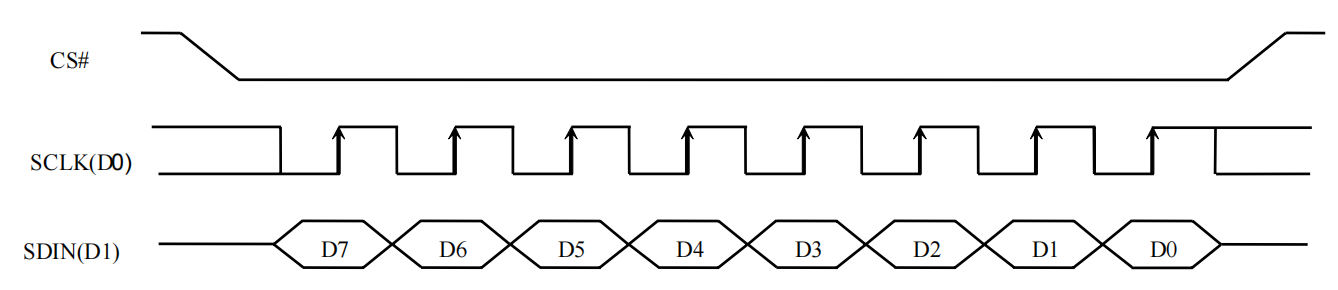

根据时序图，芯片支持 CPOL=0、CPHA=0 和 CPOL=1、CPHA=1，两种工作方式。

frame_format：帧传输协议，选项如下：

typedef enum hal_spi_cfg_frame_format {SPI_CFG_FRAME_FORMAT_MOTOROLA_SPI,      /*!< @if Eng Motorolla SPI Frame Format.@else   摩托罗拉SPI帧格式。 @endif */SPI_CFG_FRAME_FORMAT_TEXAS_SSP,         /*!< @if Eng Texas Instruments SSP Frame Format.@else   德州仪器SSP帧格式。 @endif */SPI_CFG_FRAME_FORMAT_NS_MICROWIRE,      /*!< @if Eng National Microwire Frame Format.@else   国家微线帧格式。 @endif */SPI_CFG_FRAME_FORMAT_MAX
} hal_spi_cfg_frame_format_t;

spi_frame_format：帧格式，选项如下：

typedef enum hal_spi_frame_format {HAL_SPI_FRAME_FORMAT_STANDARD = 0,      /*!< @if Eng SPI Standard frame format.@else   标准的单线SPI帧格式。 @endif */HAL_SPI_FRAME_FORMAT_DUAL,              /*!< @if Eng SPI Dual frame format.@else   双线SPI帧格式。 @endif */HAL_SPI_FRAME_FORMAT_QUAD,              /*!< @if Eng SPI Quad frame format.@else   4线SPI帧格式。 @endif */HAL_SPI_FRAME_FORMAT_OCTAL,             /*!< @if Eng SPI Octal frame format.@else   8线SPI帧格式。 @endif */HAL_SPI_FRAME_FORMAT_DOUBLE_OCTAL,      /*!< @if Eng SPI Double Octal frame format.@else   16线SPI帧格式。 @endif */HAL_SPI_FRAME_FORMAT_SIXT,HAL_SPI_FRAME_FORMAT_MAX_NUM,HAL_SPI_FRAME_FORMAT_NONE = HAL_SPI_FRAME_FORMAT_MAX_NUM
} hal_spi_frame_format_t;

frame_size：数据帧大小，选项如下：

typedef enum hal_spi_frame_size {HAL_SPI_FRAME_SIZE_8    = 0x07,         /*!< @if Eng 8-bit serial data transfer.@else   8-位串行数据传输。 @endif */HAL_SPI_FRAME_SIZE_16   = 0x0F,         /*!< @if Eng 16-bit serial data transfer(Not supported now).@else   16-位串行数据传输（暂不支持）。 @endif */HAL_SPI_FRAME_SIZE_24   = 0x17,         /*!< @if Eng 24-bit serial data transfer(Not supported now).@else   24-位串行数据传输（暂不支持）。 @endif */HAL_SPI_FRAME_SIZE_32   = 0x1F          /*!< @if Eng 32-bit serial data transfer.@else   32-位串行数据传输。 @endif */
} hal_spi_frame_size_t;

tmod：传输模式，选项如下：

typedef enum hal_spi_trans_mode {HAL_SPI_TRANS_MODE_TXRX = 0,            /*!< @if Eng Transmit and receive mode.@else   收发模式。 @endif */HAL_SPI_TRANS_MODE_TX,                  /*!< @if Eng Transmit only / Transmit mode.@else   发送模式。 @endif */HAL_SPI_TRANS_MODE_RX,                  /*!< @if Eng Receive only / Receive mode.@else   接收模式。 @endif */HAL_SPI_TRANS_MODE_EEPROM,              /*!< @if Eng EEPROM read mode.@else   EEPROM模式。 @endif */HAL_SPI_TRANS_MODE_MAX
} hal_spi_trans_mode_t;

ndf：数据帧数量；
sste：从机片选切换使能，即软件片选或硬件片选。

参数三为拓展的 SPI 配置参数，主要用于一些特殊的模式，如 QSPI、EEPROM、DMA 等等，初始化结构体定义如下：

typedef struct hal_spi_extra_attr {bool tx_use_dma;                        /*!< @if Eng Indicates if SPI use dma or not in TX.@else   SPI是否使用DMA发送数据。 @endif */bool rx_use_dma;                        /*!< @if Eng Indicates if SPI use dma or not in RX.@else   SPI是否使用DMA接收数据。 @endif */hal_spi_xfer_qspi_param_t qspi_param;   /*!< @if Eng Indicates the qspi parameters.@else   QSPI参数。 @endif */hal_spi_xfer_sspi_param_t sspi_param;   /*!< @if Eng Indicates the single spi parameters.@else   Single SPI参数。 @endif */
} hal_spi_extra_attr_t;typedef struct hal_spi_xfer_qspi_param {hal_spi_trans_type_t trans_type;  /*!< @if Eng SPI frame format for instruction and address.@else   传输类型，用于指定指令和地址的长度。 @endif */hal_spi_inst_len_t   inst_len;    /*!< @if Eng Instruction length, support 0, 4, 8, 16bits.@else   指令长度，支持0、4、8、16位。 @endif */hal_spi_addr_len_t   addr_len;    /*!< @if Eng Address length, support 0, 8, 16, 24, 32bits.@else   地址长度，支持0、8、16、24、32位。 @endif */uint32_t             wait_cycles; /*!< @if Eng Indicates the wait cycles.@else   等待的周期数。 @endif */
} hal_spi_xfer_qspi_param_t;typedef struct hal_spi_xfer_sspi_param {uint32_t             wait_cycles; /*!< @if Eng Indicates the wait cycles.@else   等待的周期数。 @endif */
} hal_spi_xfer_sspi_param_t;

3. 初始化寄存器。

驱动芯片的寄存器初始化可以参考数据手册说明。

4. 写数据。

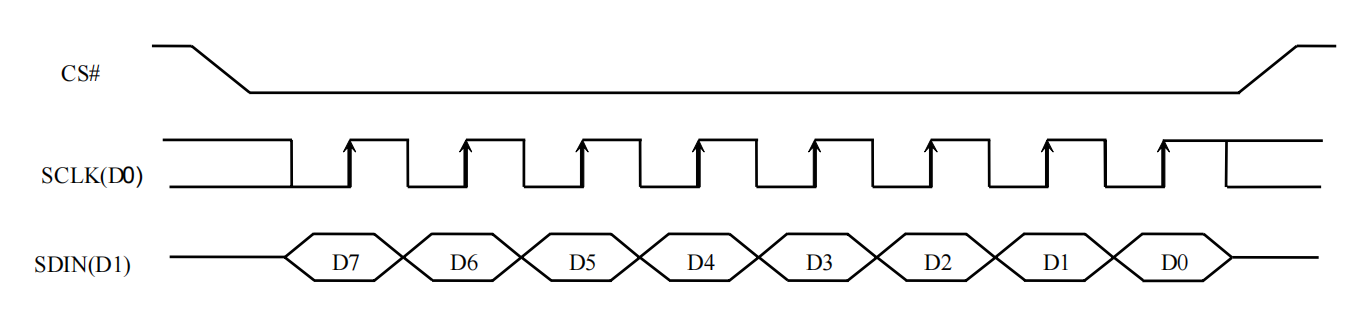

参考时序图，通讯前先拉低片选；接着，如果发送数据就拉高 DC 脚，发送命令就拉低 DC 脚；然后就可以调用 uapi_spi_master_write 函数发送数据，参数一为总线号，参数二为数据包，定义如下：

typedef struct hal_spi_xfer_data {uint8_t *tx_buff;       /*!< @if Eng Buff to send data through tx fifo.@else   通过tx fifo发送数据的Buff。 @endif */uint32_t tx_bytes;      /*!< @if Eng Bytes of data need to send. For details, see @ref hal_spi_attr_t.frame_size.when frame_size is HAL_SPI_FRAME_SIZE_8, The value must be a multiple of 1.when frame_size is HAL_SPI_FRAME_SIZE_16, The value must be a multiple of 2.when frame_size is HAL_SPI_FRAME_SIZE_24, The value must be a multiple of 3.when frame_size is HAL_SPI_FRAME_SIZE_32, The value must be a multiple of 4.@else   发送数据的个数。参考 @ref hal_spi_attr_t.frame_size.如果frame_size为HAL_SPI_FRAME_SIZE_8，则需设定为1的倍数如果frame_size为HAL_SPI_FRAME_SIZE_16，则需设定为2的倍数如果frame_size为HAL_SPI_FRAME_SIZE_24，则需设定为3的倍数如果frame_size为HAL_SPI_FRAME_SIZE_32，则需设定为4的倍数@endif */uint8_t *rx_buff;       /*!< @if Eng Buff to receive data from rx fifo.@else   通过rx fifo接收数据的Buff。 @endif */uint32_t rx_bytes;      /*!< @if Eng Bytes of data need to receive, For details, see @ref hal_spi_attr_t.frame_size.when frame_size is HAL_SPI_FRAME_SIZE_8, The value must be a multiple of 1.when frame_size is HAL_SPI_FRAME_SIZE_16, The value must be a multiple of 2.when frame_size is HAL_SPI_FRAME_SIZE_24, The value must be a multiple of 3.when frame_size is HAL_SPI_FRAME_SIZE_32, The value must be a multiple of 4.@else   接收数据的个数。参考 @ref hal_spi_attr_t.frame_size.如果frame_size为HAL_SPI_FRAME_SIZE_8，则需设定为1的倍数如果frame_size为HAL_SPI_FRAME_SIZE_16，则需设定为2的倍数如果frame_size为HAL_SPI_FRAME_SIZE_24，则需设定为3的倍数如果frame_size为HAL_SPI_FRAME_SIZE_32，则需设定为4的倍数@endif */uint8_t cmd;            /*!< @if Eng Command for QSPI mode.@else   QSPI模式下的命令。 @endif */uint8_t reserved[3];    /*!< @if Eng Reserved.@else   保留。 @endif */uint32_t addr;          /*!< @if Eng Address for QSPI mode.@else   QSPI模式下的地址。 @endif */
} hal_spi_xfer_data_t;

tx_buff：发送缓冲区；
tx_bytes：发送字节数；
rx_buff：接收缓冲区；
rx_bytes：接收字节数；
cmd：命令（仅 QSPI）；
addr：地址（仅 QSPI）。

参数三为超时等待时间，单位：毫秒；传输完成后需要拉高片选，示意传输结束。

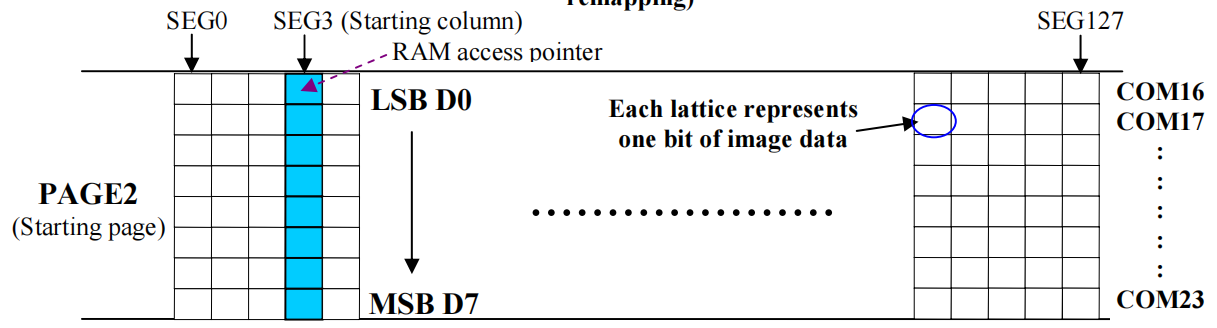

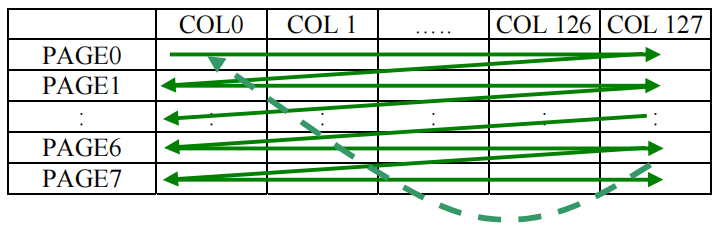

SSD1306 芯片有 3 种写显存方式——页优先、行优先和列优先，例程中使用的是行优先，示意图如下：

写显存时要先通过命令确定起始列、结束列、起始页和结束页。然后发送显示数据，芯片会按行依次填充数据，当发送完最后一个数据，指针会重新跳回起始位置。

行方向上的数据是通过页来储存的，相当于用一个字节来储存同一列的 8 行数据，所以写数据的时候要做一些额外的操作来实现非 8 比特对齐的写显存。

5. 主函数。

#include <string.h>#include "soc_osal.h"
#include "app_os_init.h"
#include "common_def.h"#include "oled.h"static uint8_t data[2 * 128];void app_main(void *unused)
{(void)(unused);/* 初始化OLED */oled_init();memset(data, 0xFF, sizeof(data));oled_set_data(0, 0, 128, 16, data);while (1) {osal_msleep(10);}
}

主函数里面先初始化 OLED，然后填充一块区域，测试工作是否正常。
