【STC库函数】使用芯片自带的EEPROM来保存掉电不丢失的数据

news 2025/9/4 6:57:57

之前开源过集成俩STC芯片的核心板，可以往回翻翻。

用的芯片是STC32G12K128和STC8G1K08。

那我来考你一考，它们为什么叫这个名字。

其实很简单，我们直接看它的手册。

STC是它的公司名，32表示这个32位单片机，G是系列。

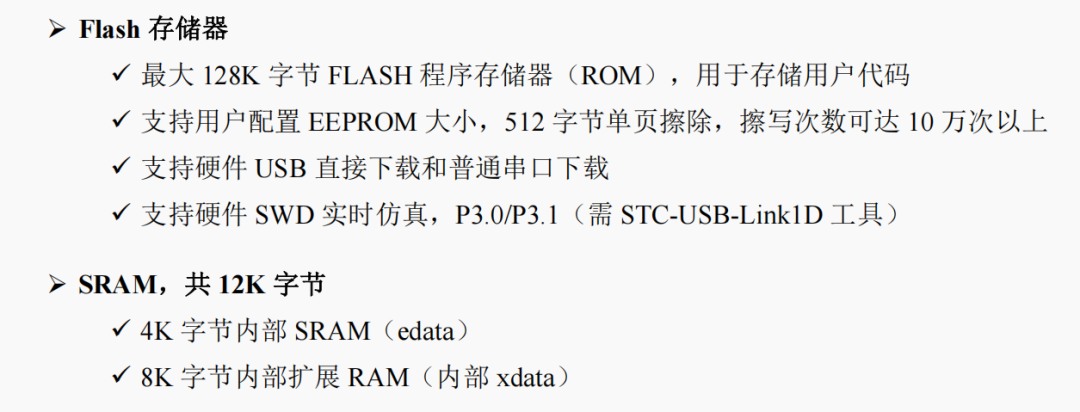

12K是因为内部的SRAM和扩展RAM一共12K字节。

128则是Flash存储器是128K字节的。

我们烧录的程序就在这个Flash里，但是我们烧录的程序大小是多少呢？

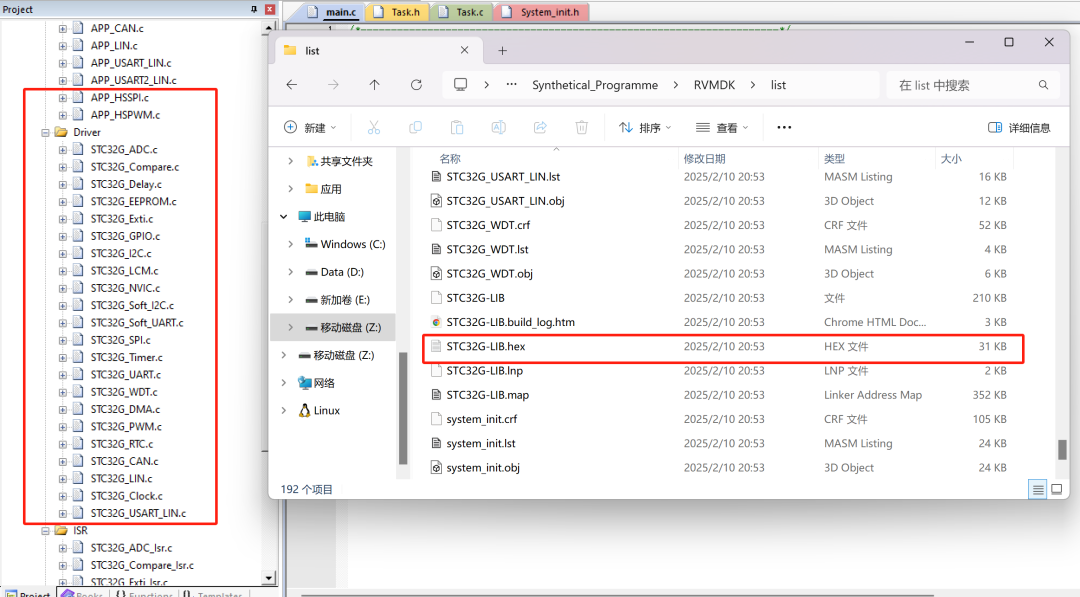

以官方库函数里的综合示例程序为例，它可是把能包含的都包含进去了，编译出来才31K。

就算你程序更复杂我再给你翻个倍，那也才60+K的大小，而我板子用的这个芯片可是有128K的Flash，这不是很浪费嘛？

这时候我们对这块空间可以有别的用法🤓👆。

比如说我们对单片机有一些配置不是一开始写在程序里的，而是后续用户自己配置的，那么这些配置参数是需要单独保存起来的，是要掉电不丢失的，那么我们可以把这些数据放到Flash里，反正程序用不了这么大的空间，和尚摸得我摸不得？

问题在于我们应该如何使用，这时候又要翻一翻手册了。

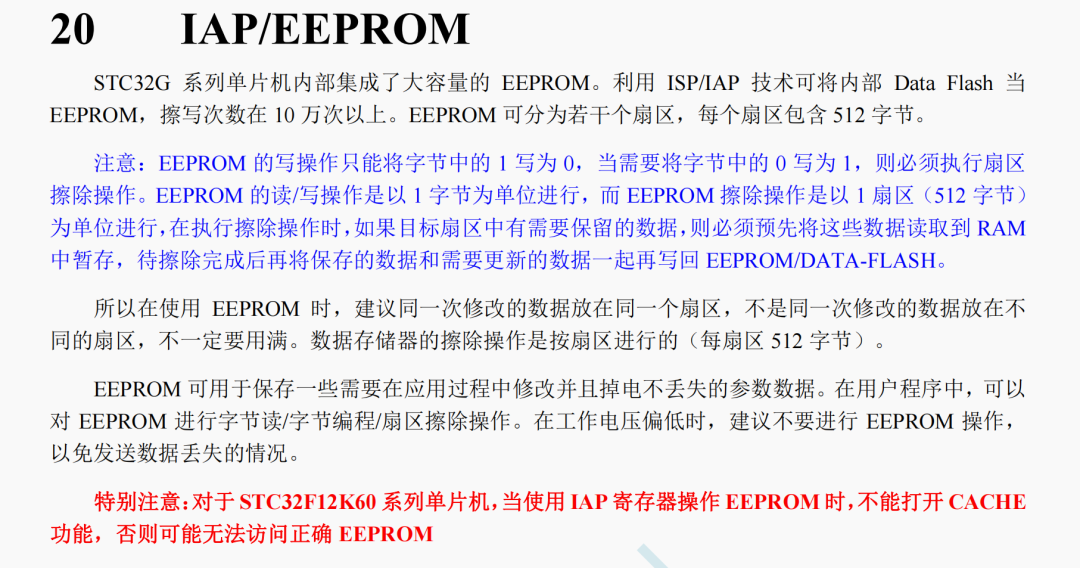

EEPROM是使用是需要先擦除再写入的，因为我们写操作只能把1变成0，但是没法把0变成1（0和1表示的是二进制的bit值，请不要有端联想）。

如果要让0变成1，那么就需要一次性把512个Byte的每个bit都变成1，也就是擦除一整个扇区。

这个是EEPROM的物理结构决定的，反正我们在写数据之前先擦除就对了。

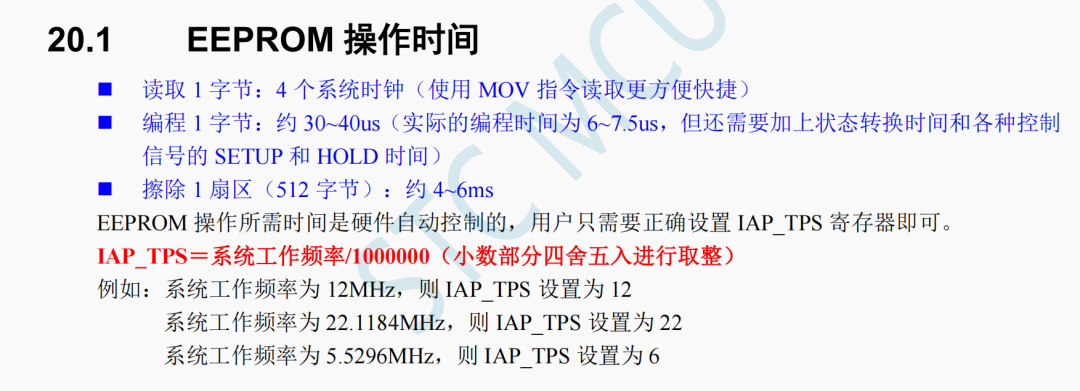

接着是EEPROM的操作时间，读取一个字节是4个系统时钟，我们用的时钟频率是24MHz，那么4个系统时间就是差不多167ns。

写入一个字节是30~40us。

擦除一个扇区比较花时间，因为是对512个字节进行操作，要4~6ms。

所以我们操作EEPROM的时候要注意一下时间。

那么说了一大堆，我们到底要怎么操作EEPROM呢？

使用库函数的话是非常简单的，因为都给我们封装好了。

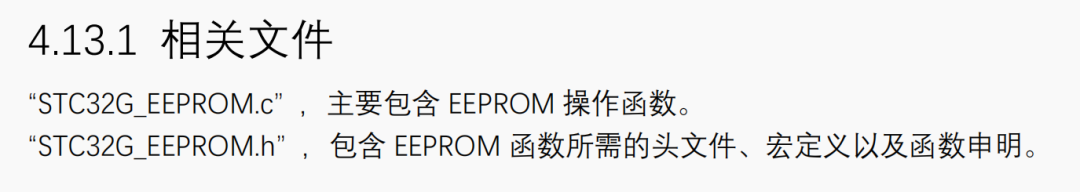

把.c文件包含进编译里。

把.h文件包含进文件里。

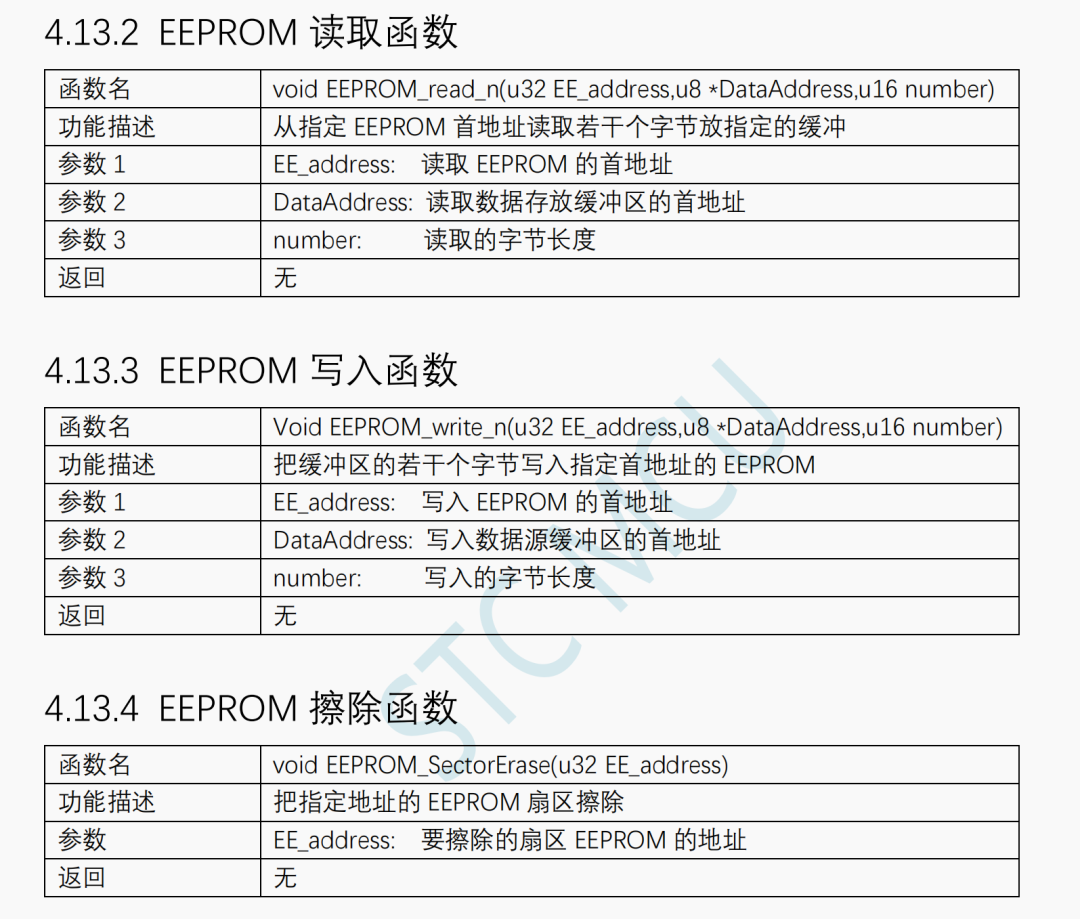

一共是三个函数，我们直接一起看，因为非常简单。

首先是它们都需要的参数是EEPROM的地址，这一点后面再说。

读写函数的参数要多两个，是要写入（读出）的数据缓冲区地址，还有要写入（读出）的数据长度。

虽然文档里写的是一次性只能写入或读出一个字节的数据，但是库函数都封装好了，我们可以“一次性”写入或读出一堆字节。

我们使用EEPROM的流程就是如果要写入数据，那么写之前先擦除。

如果要读的话可以直接读。

最后剩下一个问题就是EEPROM的地址了。

参考手册里的说法，使用IAP方式的时候地址从0000开始，使用MOV指令则是FE0000。

而我们库函数里妥妥是IAP方式，所以我们操作EEPROM的地址从0000开始。

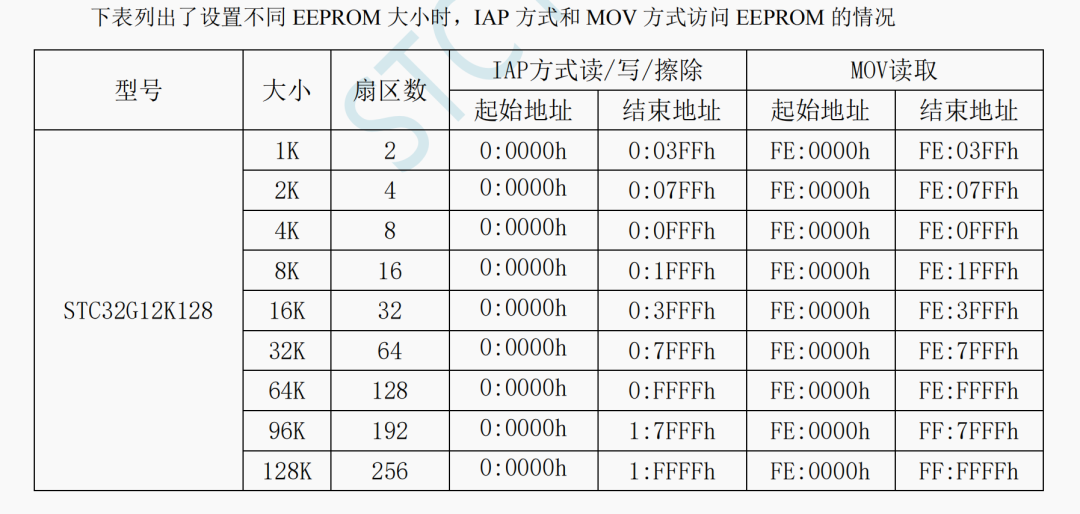

可以参考一下下表。

虽然上面说从0000开始，但结束可不是在FFFF结束，是从下表可知，128K大小最极端的结束地址是1FFFF。

关于我们使用多大的空间用于EEPROM，我们可以在烧录程序的时候设置，在官方烧录软件里。

根据自己的需求来改哈，一般存储几个数据的话有个几K就很够用了。

接下来我们实操一下。

先是从000000这个地址开始擦除一个扇区的数据（512Byte），接着在000000这个地址写入一个字节0，我用它来记录芯片启动的次数。

先将上述步骤的程序烧录进去初始化一下。

接着就可以进入正题了，首先读出000000这个地址的一个byte的数据，取出来后加一再写进去，写之前先擦除。

#include "STC32G_GPIO.h"
#include "STC32G_Delay.h"
#include "STC32G_NVIC.h"
#include "STC32G_UART.h"
#include "STC32G_EEPROM.h"
#include "STC32G_Switch.h"void GPIO_Init(void){P0_MODE_IN_HIZ(GPIO_Pin_0);P0_MODE_OUT_PP(GPIO_Pin_1);
}void UART_Init(void){COMx_InitDefine initer;initer.BaudRateDouble = DISABLE;initer.Morecommunicate = DISABLE;initer.UART_BaudRate = 115200;initer.UART_BRT_Use = BRT_Timer3;initer.UART_Mode = UART_8bit_BRTx;initer.UART_RxEnable = DISABLE;UART_Configuration(UART3, &initer);NVIC_UART3_Init(ENABLE, Priority_3);UART3_SW(UART3_SW_P00_P01);
}void main(void){uint8 count = 0;WTST = 0;    //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快EAXSFR();    //扩展SFR(XFR)访问使能 CKCON = 0;      //提高访问XRAM速度GPIO_Init();    UART_Init();EA = 1;// 第一次先把地址为0的字节修改为0// EEPROM_SectorErase(0x000000);// EEPROM_write_n(0x000000, &count, 1);// 后续就先读出数据,加一后写回去EEPROM_read_n(0x000000, &count, 1);printf("read count is %d, ", count);EEPROM_SectorErase(0x000000);count++;printf("write count is %d\r\n", count);EEPROM_write_n(0x000000, &count, 1);while(1){delay_ms(1000);}
}

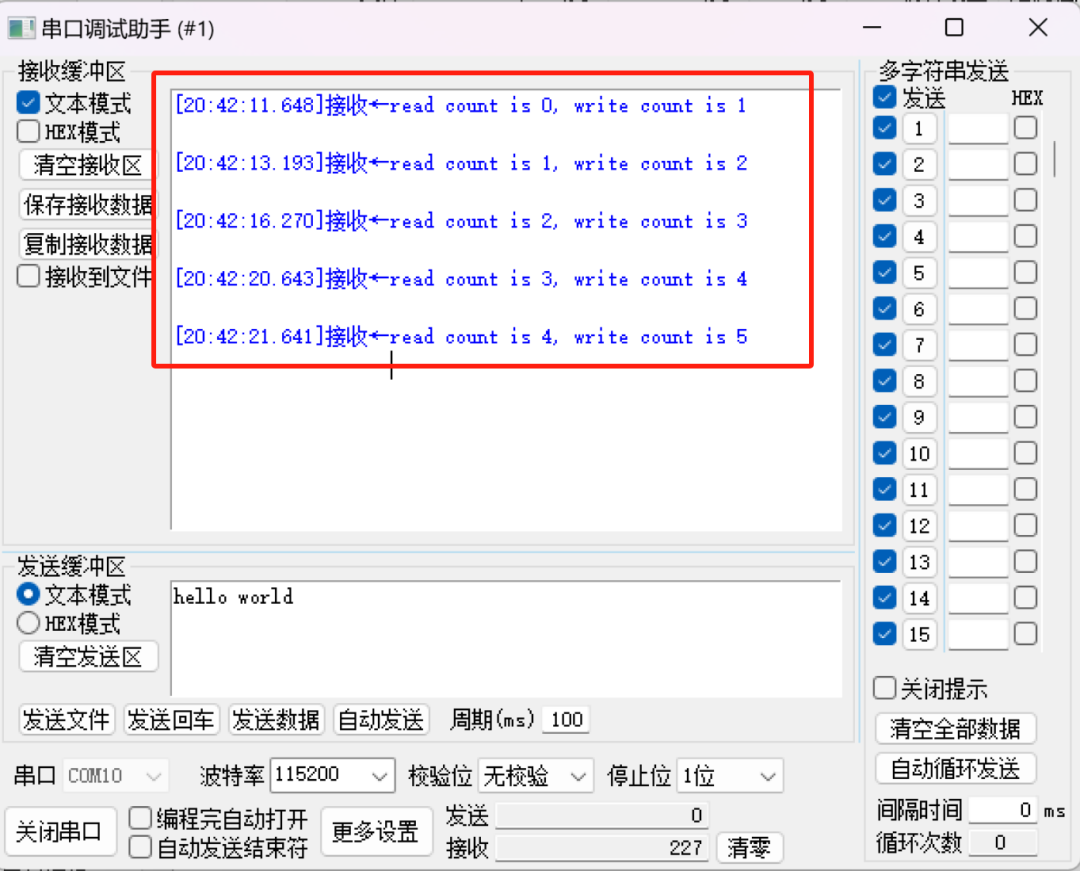

没问题，可以正常读写数据。
