QoS 基本原理与配置

        QoS（Quality of Service，服务品质保证）是指一个网络能够利用各种各样的技术向选定 的网络通信提供更好的服务的能力。QoS是服务品质保证，提供稳定、可预测的数据传送服 务，来满足使用程序的要求，QoS不能产生新的带宽，而是根据应用的需求以及网络管理的 设置来有效的管理网络带宽。QoS并不能产生新的带宽，但是它可以将现有的带宽资源做一个最佳的调整和 配置，完整的应用QoS，可以对网络的数据传输做到完全的控管。

        IP 协议的数据传送规范，只针对发送端和接收端的地址和服务等作出规定，并且利用 OSI 四层以上的，如TCP协议等来确认数据包的传送正确无误，但是，IP协议没有提供和保 护传输数据包的带宽，而是以尽力而为（Best Effort）的方式来提供带宽服务。

        QoS 的基本模型分为四个部分：Classification（分类）、Policing（监管）、Mark（重写） 和Scheduling（排程），其中分类、监管和重写是顺序执行的 QoS 的入口行为，整形和排程 是QoS的出口行为。

• 分类：通过检查数据包的分类信息，来区别不同的流量，并且根据数据包的分类信息生成内 部优先级和丢弃优先级。
• 监管和重写：在入口的流量经过分类，并且每个数据包都被分配了一个内部优先 级和丢弃优先级值以后，就可以进行监管和重写。
• 整形和排程：出口的数据包会都具有内部优先级值和丢弃优先级。整形行为根据数据包的 内部优先级值将其分配到不同的优先级队列中，而排程行为根据配置的优先级队列权重和 丢弃优先级来进行数据包转发服务。

QoS 配置举例：

案例1：

启动QoS功能，将端口ethernet 1/0/1 出口队列的权重改为1:1:2:2:4:4:8:8，配置成信任cos 模式，但是不改变报文里的DSCP值，并且将此端口的默认cos值设为5。

Switch#config
Switch(config)#interface ethernet 1/0/1
Switch(Config-If-Ethernet1/0/1)# mls qos queue wrr weight 1 1 2 2 4 4 8 8
Switch(Config-If-Ethernet1/0/1)#mls qos cos 5

配置结果：

全局启动了 QoS 功能，端口 ethernet 1/0/1 出口带宽的比例依次为 1:1:2:2:4:4:8:8。当从 ethernet 1/0/1 进来的报文带 cos 值时，根据cos值到出口队列的映射关系，cos值0－7分别 对应出口队列 1，2，3，4，5，6，7，8，放到不同的优先队列，如果进来的报文不带 cos 值，则将其cos值设为5，根据对应关系，放入优先级队列6。所有经过的报文不改变其携 带的DSCP值。

案例2：

在端口ethernet1/0/2 上，将属于网段192.168.1.0 内的报文带宽限制为10M比特/秒，突发值 设为4M字节，超过带宽的该网段内的报文一律丢弃。

Switch#config
Switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Switch(config)#class-map c1
Switch(Config-ClassMap-c1)#match access-group 1
Switch(Config-ClassMap)# exit
Switch(config)#policy-map p1
Switch(Config-PolicyMap-p1)#class c1
Switch(Config-PolicyMap-p1-Class-c1)#policy 10000 4000 exceed-action drop
Switch(Config-PolicyMap-p1-Class-c1)#exit
Switch(Config-PolicyMap-p1)#exit
Switch(config)#interface ethernet 1/0/2
Switch(Config-If-Ethernet1/0/2)#service-policy input p1

配置结果：

先设置一个ACL：1，匹配网段192.168.1.0。全局启动QoS功能，创建一个class-map：c1， 在class-map 中匹配ACL1，再创建一个policy-map：p1，在 P1中引用c1，设置对应的policy 来限制带宽和峰值。然后在端口ethernet 1/0/2 应用此policy-map。设置后，网段192.168.1.0 内的报文带宽在端口ethernet 1/0/2上被限制为10M比特/秒，突发值为4M字节，超过带宽 的该网段内的报文一律丢弃。

案例3：

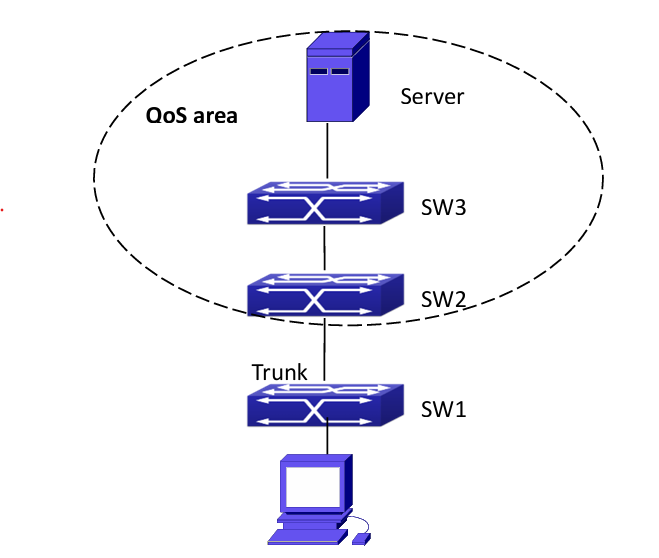

如图，虚线框内组成一个QoS域，SW1将不同的流量分类，分配不同的IP优先级，如在端 口ethernet 1/0/1 上将属于网段192.168.1.0 内的报文的IP优先级设为5，与 SW2 相连的端口 为trunk 口。在SW2 上，将与SW1相连的端口ethernet 1/0/1，设置信任cos。这样在QoS 域的内部，不同优先级的报文就走不同的队列，分配不同的带宽。

交换机1上的QoS配置：

Switch#config
Switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Switch(config)#class-map c1
Switch(Config-ClassMap-c1)#match access-group 1
Switch(Config-ClassMap-c1)# exit
Switch(config)#policy-map p1
Switch(Config-PolicyMap-p1)#class c1
Switch(Config-PolicyMap-p1-Class-c1)#set ip precedence 5
Switch(Config-PolicyMap-p1-Class-c1)#exit
Switch(Config-PolicyMap-p1)#exit
Switch(config)#interface ethernet 1/0/1
Switch(Config-If-Ethernet1/0/1)#service-policy input p1

交换机2上的QoS配置：

Switch#config
Switch(config)#interface ethernet 1/0/1

注意：

如果配置了动态vlan（mac vlan/voice vlan/ip subnet vlan/protocol vlan），报文的 COS 值等于动态vlan的COS值。

目前策略表只支持绑定到入口，对出口不支持。

目前建议不要在vlan和属于该vlan的端口上同时使用policy map。
