LabVIEW 瀑布图与游标操作

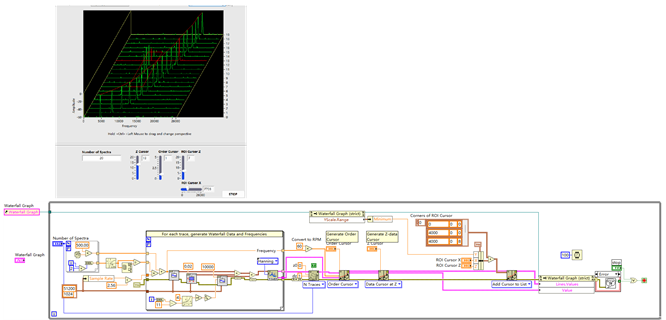

介绍LabVIEW 中瀑布图及相关游标操作，展示如何利用 LabVIEW 生成瀑布图、设置游标（含 ROI 游标等），以实现对数据（如频谱数据）的可视化与交互分析，助力工程师高效处理多维数据。
概念说明
瀑布图是一种多维数据可视化工具，可将多组数据按顺序堆叠展示，便于观察数据随某一维度（如时间、频率序列）的变化趋势。在工程领域，常用于频谱分析、振动分析等场景，能清晰呈现信号频谱随时间或其他参数的演变。
VI 功能说明
Waterfall Graph 相关 VI
功能：用于创建和显示瀑布图，将多组数据以三维堆叠的形式呈现，可直观展示数据随 Z 轴（如时间、序列数）的变化。
使用场合：频谱分析（如观察不同时刻的频谱变化）、振动测试（展示振动信号频谱随时间的演变）、声学分析等多维数据可视化场景。
特点：能同时展示多组数据的分布与变化趋势，支持交互操作（如拖拽改变视角），便于工程师快速把握数据整体特征。
使用注意事项：需确保输入数据格式符合要求（如二维数组，每行对应一组数据）；调整图形属性（如坐标轴范围）时，要同步考虑数据范围，避免显示异常；若数据量过大，需注意内存占用与显示性能。
类似功能对比：与普通波形图相比，瀑布图可展示多组数据的时序或序列变化，而波形图通常仅展示单组或多组数据的并列对比，无堆叠的时间 / 序列维度展示优势；与三维曲面图相比，瀑布图更侧重数据的序列堆叠与动态演变观察，三维曲面图则更适合展示数据的空间连续分布。
游标相关
功能：Generate Order Cursor 用于生成阶次游标，可在瀑布图中标记特定阶次（如旋转机械的阶次）对应的位置；Generate Z - data Cursor 用于生成 Z 轴数据游标，标记 Z 轴（如时间、频谱序号）上的特定点；Add Cursor to List 用于将游标添加到游标列表，实现多游标管理与交互。
使用场合：在需要对瀑布图中特定数据点（如某一频率、某一时刻的频谱特征点）进行标记、测量与追踪的场景，如旋转机械的阶次分析、频谱峰值追踪等。
特点：可精准定位数据点，支持交互调整游标位置，方便工程师提取关键数据；能同时管理多个游标，满足多特征点分析需求。
使用注意事项：设置游标参数（如位置、范围）时要与数据维度匹配；使用 ROI 游标时，需准确设置区域坐标，确保能框选到目标数据区域；游标操作后，要确保与瀑布图数据同步更新，可通过属性节点等方式实现。
类似功能对比：与普通数据游标相比，这类游标针对瀑布图的多维特性进行了优化，可在 Z 轴等维度进行标记，而普通数据游标多用于二维图形的点标记；与手动数据读取相比，游标操作更便捷、精准，能实时交互调整，提升数据分析效率。
背景信息
在工程测试与测量领域，多维数据的可视化与交互分析至关重要。LabVIEW 作为常用的测试测量软件开发平台，其瀑布图与游标功能为工程师提供了高效的工具，可快速对复杂多维数据（如连续采集的频谱数据）进行分析，助力故障诊断、性能测试等工作的开展，在航空航天、汽车、机械等行业应用广泛。
