【不懂就问】-手机相关学习

1、PERIEN_CHG_ENB是做什么的？

就是充电芯片的控制脚，Active low Charge Enable pin. Battery charging is enabled when CHG_CONFIG = 1 and  /CE pin = Low.  /CE pin must be pulled High or Low.

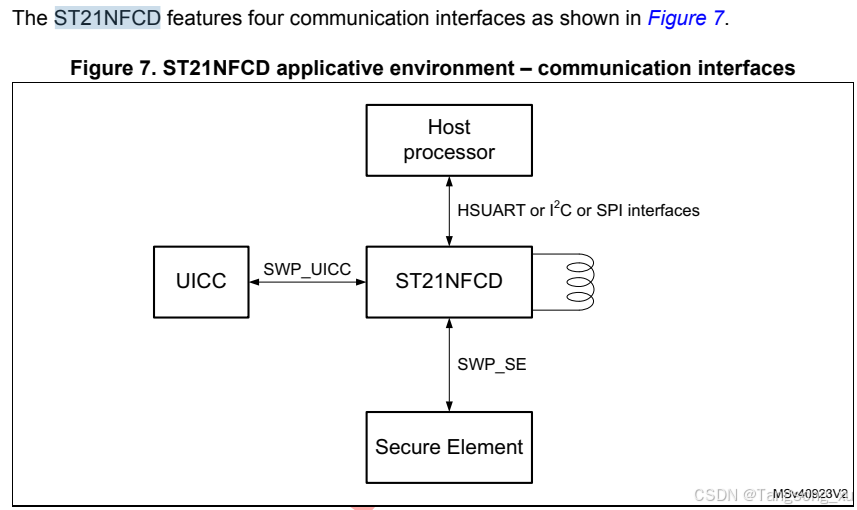

2、NFC，全称为近场通信技术（以ST21NFCD为例子）

其中，UICC是通用集成电路卡（UICC，Universal Integrated Circuit Card）的设计。UICC卡是一种可移动智能卡，它用于存储用户信息、鉴权密钥、电话簿、短消息等信息。

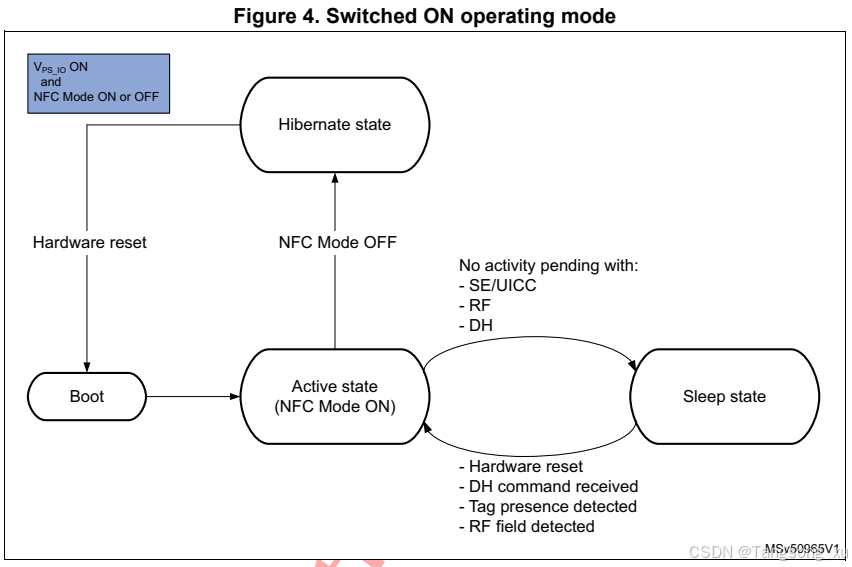

The ST21NFCD is considered in Switched ON mode when the platform (e.g. phone) is
switched ON.

3、MIC(例如 MSM381A2718Z9DM2E)

MSM381A2718Z9DM2E 是一款全向、底部端口、模拟输出 MEMS 麦克风。它具有高性能和可靠性。它具有增强的射频抗扰度性能 。

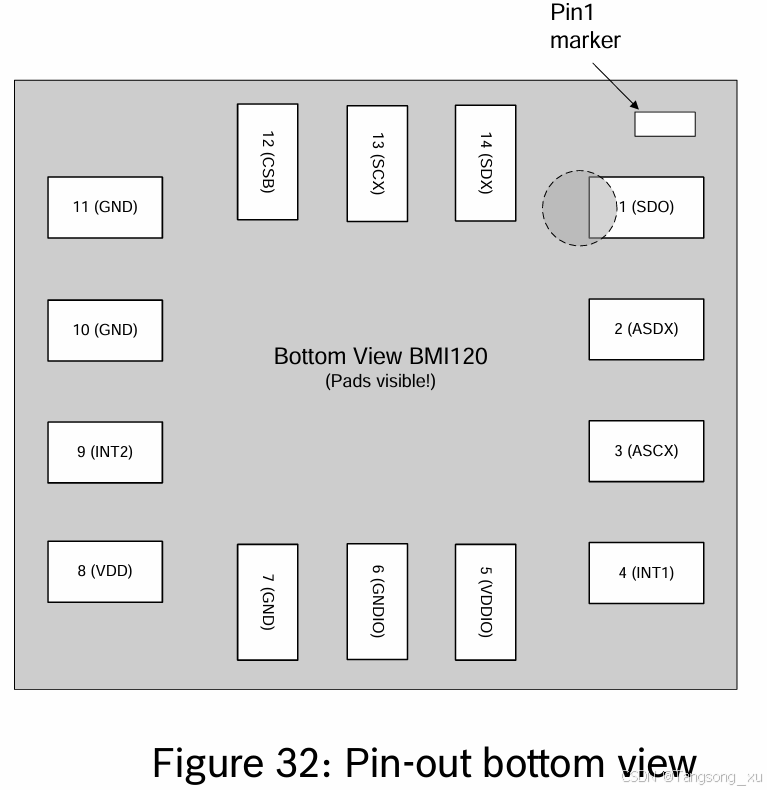

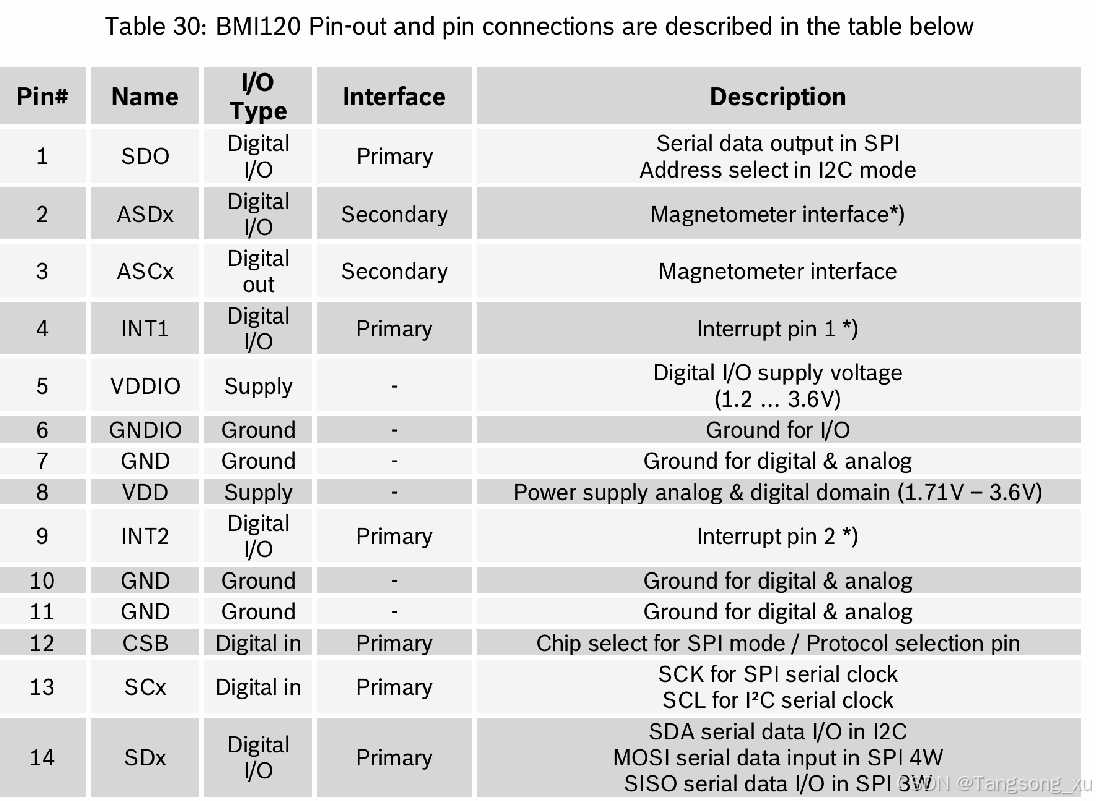

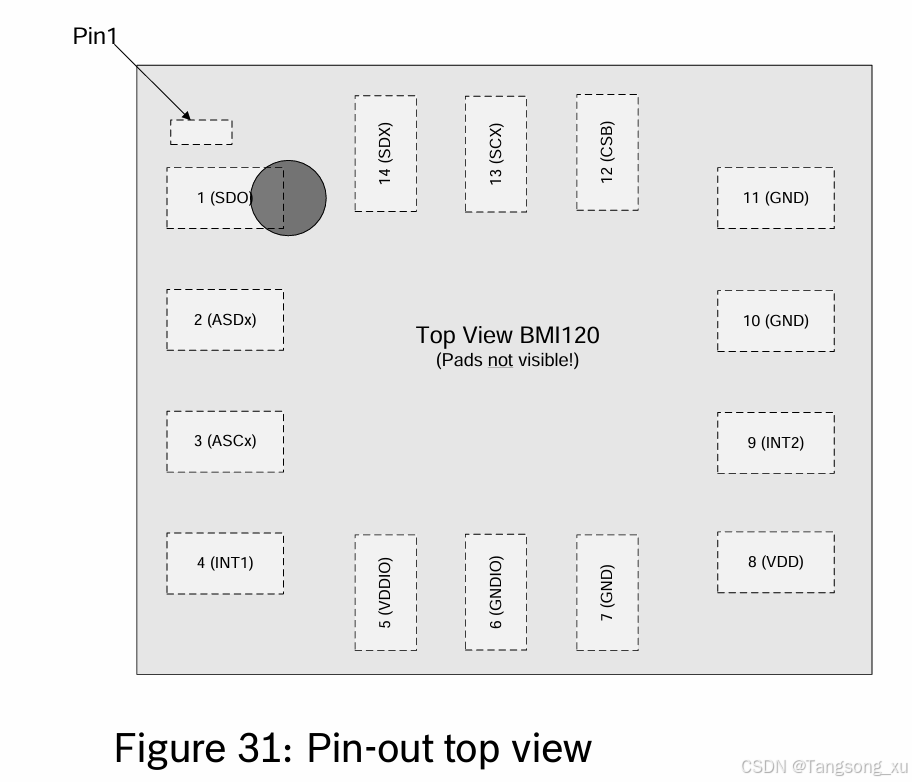

4、Inertial Measurement Unit（IMU，以BMI120为例子）

 BMI120 是一款高度集成的低功耗惯性测量单元 （IMU），可提供精确的加速度和角速率（陀螺仪）测量。

 VDD 和 VDDIO 可以按任意顺序斜坡上升，而不会导致器件消耗显着的电流。可以选择 VDD 和 VDDIO 引脚的电压值在各自的限制内任意。如果VDD 和 VDDIO 引脚上的电压在指定范围内。数字式输入引脚不得低于 GNDIO-0.3V 或高于 VDDIO+0.3V，以防止过大电流流入相应的 input 引脚。BMI120 包含一个掉电检测器，该检测器确保非易失性存储器中数据在所有工作条件下的完整性。

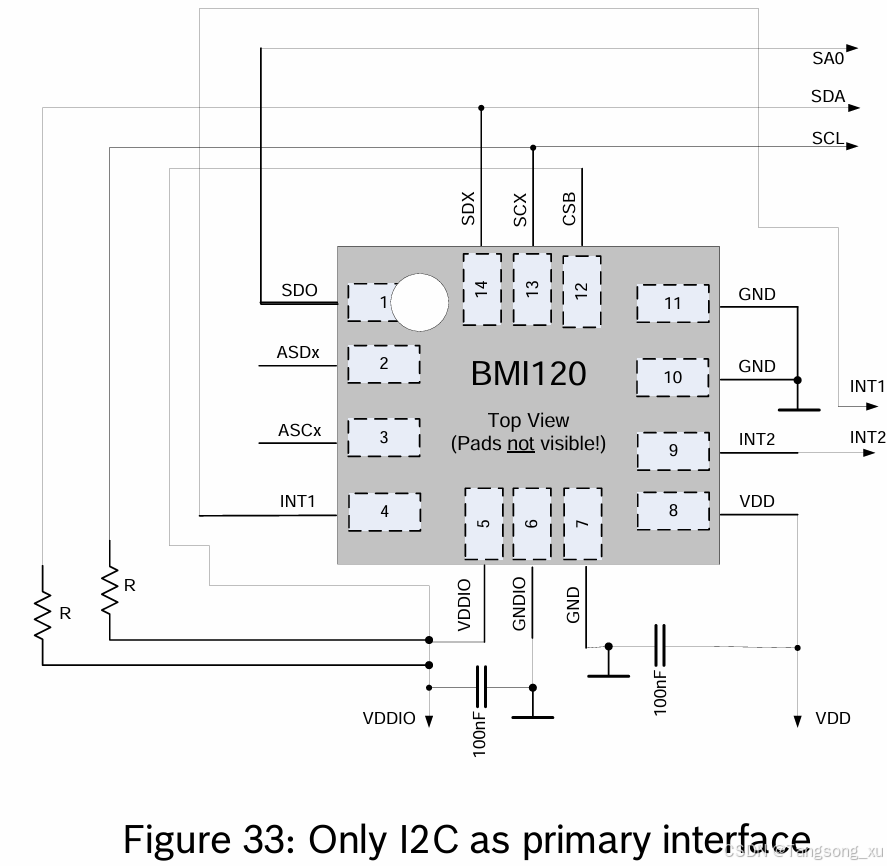

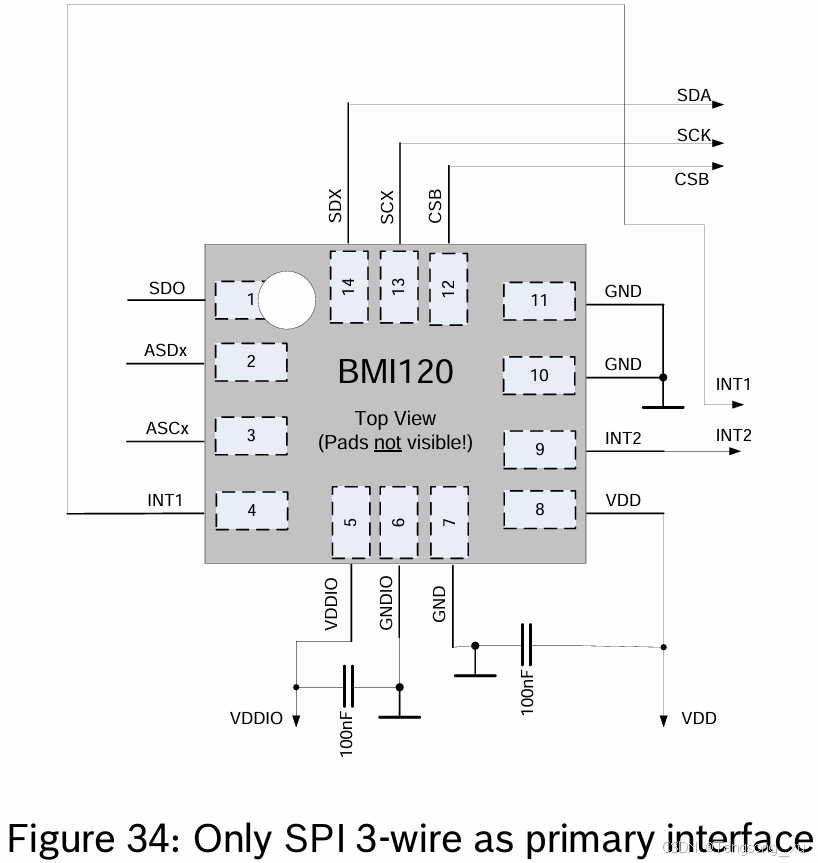

驱动方式：

相关寄存器：

5、红外（以HXD019E 为例）-智能红外万能收发IC芯片

待续

6、地磁传感器（以MMC5603NJ为例）

器件地址为0110000：
 内置片上自动消磁 SET/RESET 功能               消除热变化引起的偏移error （空字段输出）
 清除剩余磁化结果来自强大的外部领域            片上灵敏度补偿
 片上温度传感器                                                提供自检信号
 Data_ready 中断（仅限 I3C）                         低功耗
 1 μA 掉电电流                                                   I2C 从机，FAST （≤400 KHz） 模式
 提供 I3C 接口                                                    1.62V 至 3.6V 宽范围单电源
 1.2V 逻辑 IO
