图像轮廓检测是计算机视觉中提取物体形态特征的核心技术，结合模板匹配等延伸方法，可实现目标识别、形状分析等关键应用。

一、图像轮廓检测基础

1. 什么是图像轮廓检测？

图像轮廓是图像中灰度值发生突变的连续像素点集合，本质是物体边界的抽象表示（区别于 “边缘”：边缘是孤立像素点，轮廓是连续边缘构成的闭合曲线）。
通过轮廓检测，可将图像中的物体从背景中 “分离”，用数学坐标（如(x,y)点集）描述物体形状，为后续分析提供结构化数据。

2. 轮廓检测的核心作用

轮廓检测是计算机视觉任务的 “桥梁”，连接原始图像与高层分析，主要应用场景包括：

• 图像分割：分割图像中的不同物体（如从水果篮照片中分离苹果、香蕉）。
• 形状分析：判断物体形状（如区分圆形瓶盖与方形盒子）。
• 目标识别：结合轮廓特征识别特定物体（如工业质检中识别合格零件）。
• 目标跟踪：在视频中跟踪物体运动（如监控中跟踪行人轨迹）。
• 尺寸测量：通过轮廓计算物体实际尺寸（如医学影像中测量细胞直径）。

二、轮廓检测与绘制（实战优化）

轮廓检测需遵循 “预处理→找轮廓→绘制轮廓” 的流程，你提供的代码存在版本兼容性问题（如cv2.findContours返回值在 OpenCV 3.x 与 4.x 不同），以下为适配 OpenCV 4.x 的完整代码及关键说明：

1. 轮廓检测的关键步骤

轮廓检测对图像质量敏感，需先通过 “灰度化→二值化” 简化图像（消除颜色干扰、突出物体边界）：

import cv2
import numpy as np# 1. 读取图像（建议用绝对路径，避免路径错误）
img = cv2.imread("phone.png")
if img is None:print("Error: 未找到图像文件，请检查路径！")exit()# 2. 预处理：灰度化（消除RGB通道干扰）
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 3. 预处理：二值化（将灰度图转为黑白二值图，突出轮廓）
# 阈值120：灰度值>120的像素设为255（白），否则设为0（黑）
# cv2.THRESH_BINARY_INV：若物体是黑色、背景是白色，需用反转二值化（避免轮廓检测背景）
ret, binary = cv2.threshold(gray, 120, 255, cv2.THRESH_BINARY)# 4. 查找轮廓（OpenCV 4.x返回值：contours=轮廓列表，hierarchy=轮廓层级）
_,contours, hierarchy = cv2.findContours(image=binary,mode=cv2.RETR_TREE,  # 提取所有轮廓并保留层级关系（如嵌套轮廓）method=cv2.CHAIN_APPROX_NONE  # 存储轮廓所有像素点（CHAIN_APPROX_SIMPLE可压缩冗余点）

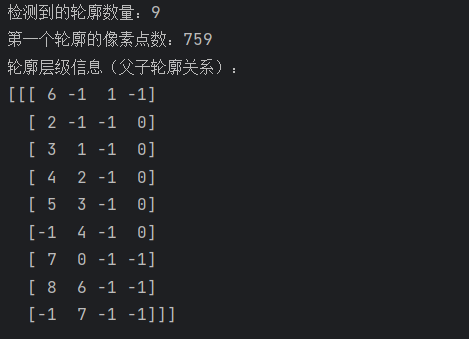

)# 查看轮廓信息：contours是列表，每个元素是一个轮廓（ndarray，shape=(N,1,2)，N=像素点数）
print(f"检测到的轮廓数量：{len(contours)}")
print(f"第一个轮廓的像素点数：{len(contours[0])}")
print(f"轮廓层级信息（父子轮廓关系）：\n{hierarchy}")



键参数说明：

• mode（轮廓提取模式）：
  • cv2.RETR_EXTERNAL：只提取最外层轮廓（忽略嵌套轮廓，如只提取手机外壳，不提取屏幕内的图标）。
  • cv2.RETR_LIST：提取所有轮廓，但不保留层级关系（适合无需区分父子轮廓的场景）。
• method（轮廓逼近方法）：
  • cv2.CHAIN_APPROX_SIMPLE：压缩轮廓（如矩形只保留 4 个顶点，减少内存占用），多数场景优先使用。
  • cv2.CHAIN_APPROX_NONE：保留轮廓所有像素点（适合需要精细轮廓的场景，如手写笔迹分析）。

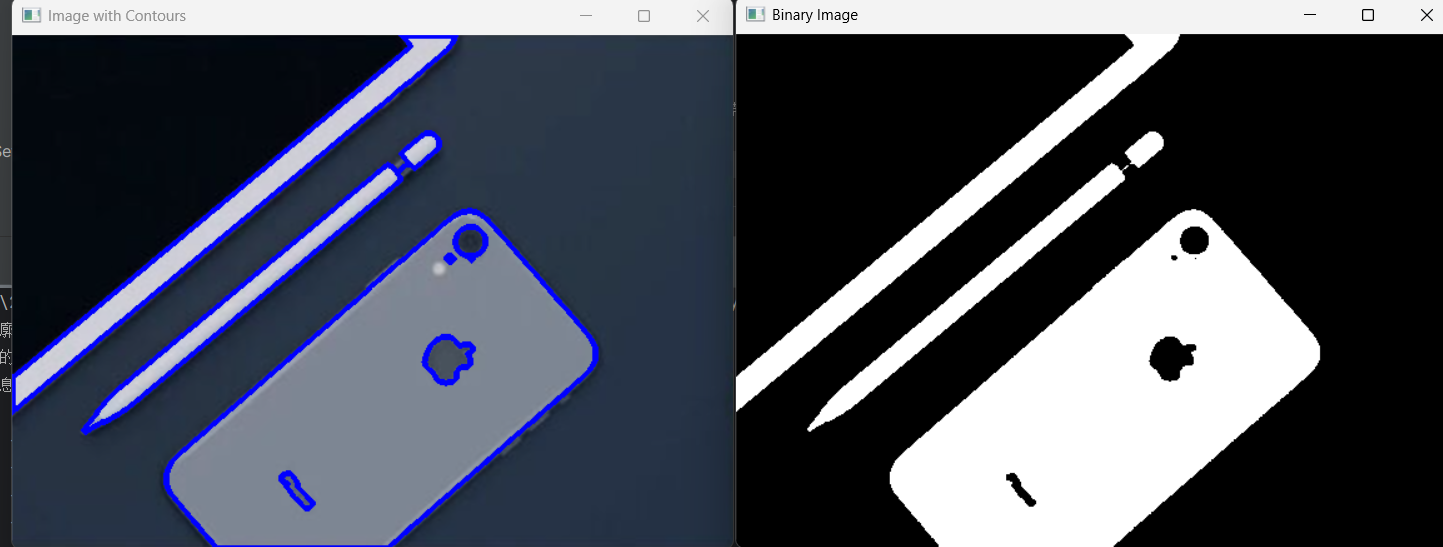

2. 轮廓绘制

通过cv2.drawContours将检测到的轮廓叠加在原图上，便于可视化验证：

# 1. 创建原图副本（避免直接修改原图）
img_copy = img.copy()# 2. 绘制轮廓
img_with_contours = cv2.drawContours(image=img_copy, contours=contours,  # 要绘制的轮廓列表contourIdx=-1,  # 绘制所有轮廓（若为0则只绘制第一个轮廓，1则绘制第二个，以此类推）color=(255, 0, 0),  # 轮廓颜色（BGR格式，(255,0,0)=蓝色）thickness=3  # 轮廓线宽度（若为-1则填充轮廓内部）
)# 3. 显示结果
cv2.imshow("Binary Image", binary)  # 显示二值图
cv2.imshow("Image with Contours", img_with_contours)  # 显示带轮廓的原图
cv2.waitKey(0)  # 等待按键（0=无限等待，按任意键关闭窗口）
cv2.destroyAllWindows()  # 关闭所有窗口

三、轮廓特征提取（实战与应用）

轮廓特征是描述物体形态的关键数据，常用特征包括周长、面积、外接圆 / 矩形等，可用于筛选目标、判断形状。

1. 轮廓的周长

通过cv2.arcLength计算轮廓的周长（闭合轮廓需指定closed=True）：

# 计算第一个轮廓的周长（假设是闭合轮廓）
perimeter = cv2.arcLength(curve=contours[0], closed=True)
print(f"第一个轮廓的周长：{perimeter:.2f} 像素")



2. 轮廓的面积

通过cv2.contourArea计算轮廓包围的面积（单位：像素 ²），可用于筛选目标（如过滤小噪声轮廓）：

# 1. 计算单个轮廓的面积
area_0 = cv2.contourArea(contour=contours[0], oriented=False)  # oriented=False：返回面积绝对值
print(f"第一个轮廓的面积：{area_0:.1f} 像素²")# 2. 应用：筛选面积>10000像素²的轮廓（过滤小噪声，如图片中的灰尘点）
large_contours = []
for cnt in contours:area = cv2.contourArea(cnt)if area > 10000:large_contours.append(cnt)# 绘制筛选后的轮廓（红色）
img_large_cnt = img.copy()
img_large_cnt = cv2.drawContours(img_large_cnt, large_contours, -1, (0, 0, 255), 3)
cv2.imshow("Large Contours", img_large_cnt)
cv2.waitKey(0)
cv2.destroyAllWindows()

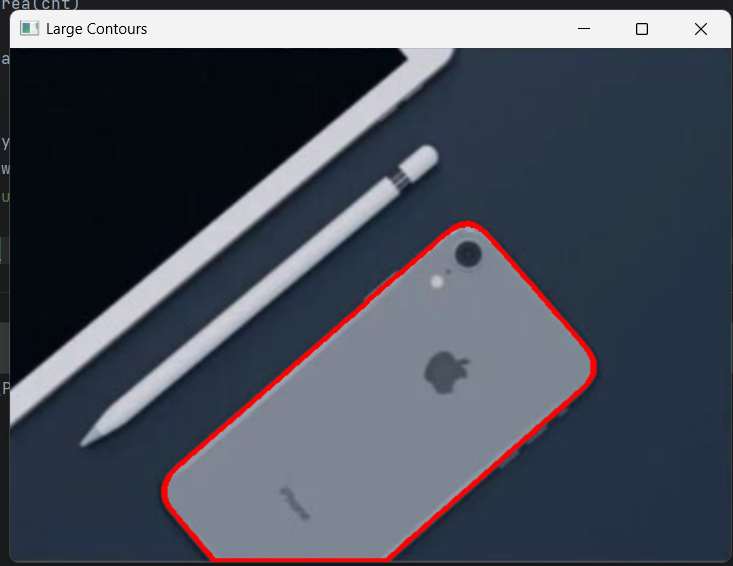

输出结果如下：

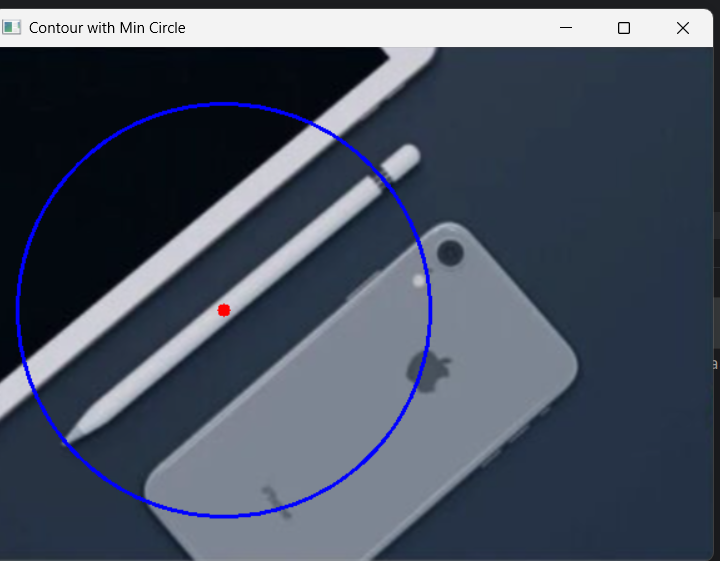

3. 轮廓的外接圆

通过cv2.minEnclosingCircle找到轮廓的最小外接圆（能完全包围轮廓的最小圆），可用于判断物体是否接近圆形：

# 选择一个轮廓（如第7个轮廓，对应你教程中的“笔杆”）
cnt = contours[6]# 计算最小外接圆：返回（圆心(x,y)，半径r）
(x, y), radius = cv2.minEnclosingCircle(cnt)
center = (int(x), int(y))  # 圆心坐标需转为整数（像素坐标为整数）
radius = int(radius)  # 半径转为整数# 绘制外接圆（蓝色，线宽2）
img_circle = img.copy()
img_circle = cv2.circle(img_circle, center, radius, (255, 0, 0), 2)
# 绘制圆心（红色圆点，半径5，填充）
img_circle = cv2.circle(img_circle, center, 5, (0, 0, 255), -1)cv2.imshow("Contour with Min Circle", img_circle)
cv2.waitKey(0)
cv2.destroyAllWindows()

4. 轮廓的外接矩形

外接矩形分两种：轴对齐外接矩形（ sides 平行于图像坐标轴）和旋转外接矩形（贴合轮廓的最小矩形，可旋转）。

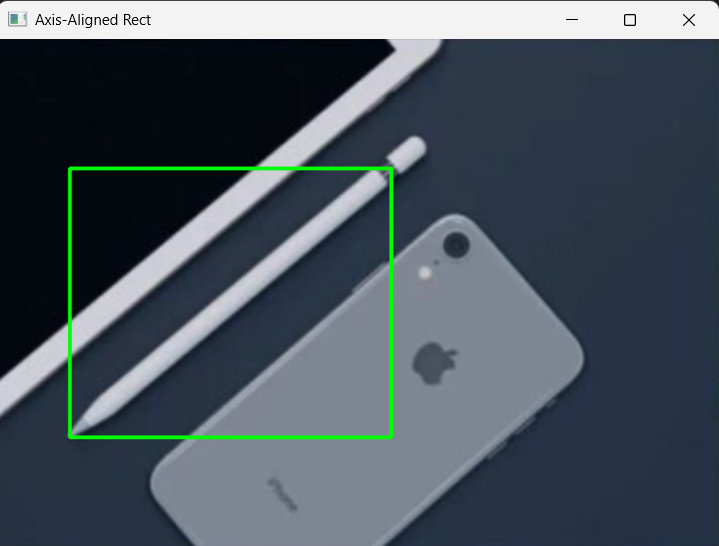

（1）轴对齐外接矩形（cv2.boundingRect）

适合快速定位物体，计算简单：

# 计算轴对齐外接矩形：返回（左上角x, 左上角y, 宽度w, 高度h）
x, y, w, h = cv2.boundingRect(cnt)# 绘制外接矩形（绿色，线宽2）
img_rect = img.copy()
img_rect = cv2.rectangle(img_rect, (x, y), (x + w, y + h), (0, 255, 0), 2)cv2.imshow("Axis-Aligned Rect", img_rect)
cv2.waitKey(0)

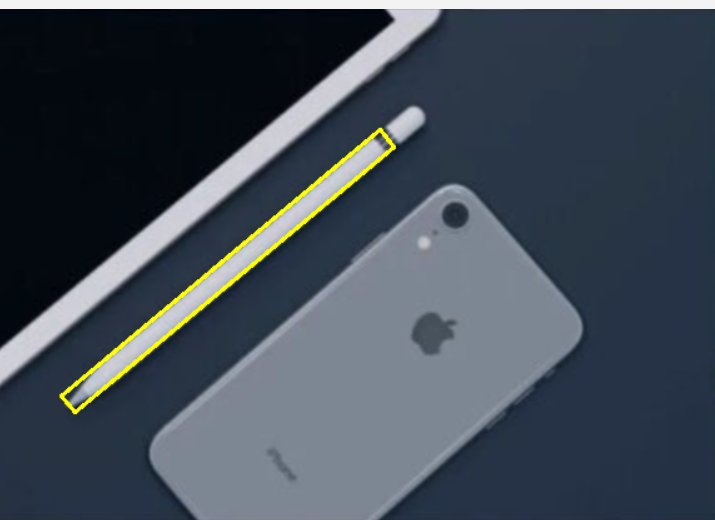

（2）旋转外接矩形（cv2.minAreaRect）

适合不规则物体（如倾斜的书本），更贴合轮廓：

# 计算旋转外接矩形：返回（中心点(x,y), (宽w,高h), 旋转角度θ）
rect = cv2.minAreaRect(cnt)
center = (int(rect[0][0]), int(rect[0][1]))
size = (int(rect[1][0]), int(rect[1][1]))
angle = rect[2]# 绘制旋转矩形（需先将矩形的4个顶点转为整数坐标）
box = cv2.boxPoints(rect)  # 计算矩形的4个顶点（浮点数）
box = np.int0(box)  # 转为整数img_rot_rect = img.copy()
img_rot_rect = cv2.drawContours(img_rot_rect, [box], 0, (0, 255, 255), 2)  # 黄色矩形cv2.imshow("Rotated Rect", img_rot_rect)
cv2.waitKey(0)
cv2.destroyAllWindows()

四、轮廓近似（简化轮廓）

1. 什么是轮廓近似？

轮廓近似是通过减少轮廓像素点数量，用更简单的多边形拟合原始轮廓（如将 “带锯齿的圆形” 拟合为 “光滑圆形”，将 “不规则四边形” 拟合为 “标准矩形”），核心是保留轮廓的 “整体形状”，去除 “细节噪声”。

其原理基于Douglas-Peucker 算法：

1. 连接轮廓的起点 A 和终点 B，得到线段 AB；
2. 找到轮廓上离 AB 最远的点 C，若 C 到 AB 的距离 > 阈值epsilon，则将 AB 分为 AC、CB，重复步骤 1；
3. 若所有点到线段的距离≤epsilon，则用线段代替原始轮廓段，完成近似。

2. 轮廓近似的作用

• 降低计算复杂度：简化后的轮廓像素点减少，后续形状分析（如匹配、分类）速度更快。
• 抗噪声干扰：去除轮廓上的细小锯齿（如因图像模糊产生的噪声），让轮廓更平滑。
• 突出形状本质：如将 “手写的不规整正方形” 近似为 “标准正方形”，便于形状识别。

3. 代码实现（优化版）

import cv2
import numpy as np# 读取图像并预处理（以“不规则形状图像lk1.jpg”为例）
img = cv2.imread("lk1.jpg")
img = cv2.resize(img, (500, 600))  # 调整尺寸，便于显示
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 120, 255, cv2.THRESH_BINARY_INV)  # 按需调整二值化模式# 查找轮廓（只提取最外层轮廓，避免嵌套干扰）
contours, _ = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[0]  # 选择第一个（也是唯一的外层）轮廓# 1. 计算原始轮廓的周长（用于确定epsilon阈值）
perimeter = cv2.arcLength(cnt, closed=True)# 2. 轮廓近似（关键：epsilon阈值的选择）
# epsilon = 0.01 * perimeter：阈值越小，近似轮廓越接近原始轮廓（细节保留越多）
# epsilon = 0.05 * perimeter：阈值越大，轮廓越简化（可能丢失部分形状信息）
epsilon1 = 0.01 * perimeter  # 精细近似
epsilon2 = 0.05 * perimeter  # 粗略近似approx1 = cv2.approxPolyDP(curve=cnt, epsilon=epsilon1, closed=True)
approx2 = cv2.approxPolyDP(curve=cnt, epsilon=epsilon2, closed=True)# 3. 绘制对比图
img_original = img.copy()
img_approx1 = img.copy()
img_approx2 = img.copy()# 原始轮廓（蓝色）
cv2.drawContours(img_original, [cnt], 0, (255, 0, 0), 2)
# 精细近似轮廓（绿色）
cv2.drawContours(img_approx1, [approx1], 0, (0, 255, 0), 2)
# 粗略近似轮廓（红色）

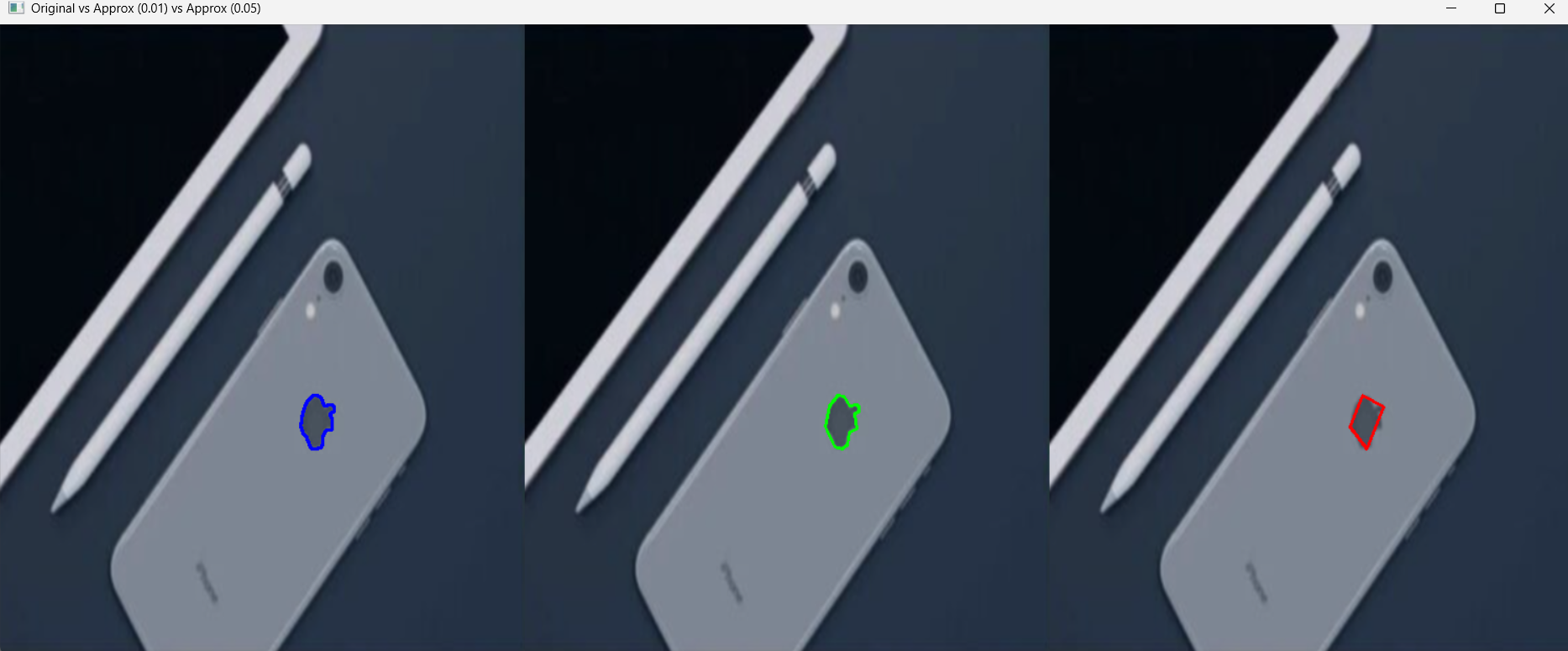

cv2.drawContours(img_approx2, [approx2], 0, (0, 0, 255), 2)# 显示结果（横向拼接三张图，便于对比）
combined = np.hstack((img_original, img_approx1, img_approx2))
cv2.imshow("Original vs Approx (0.01) vs Approx (0.05)", combined)
cv2.waitKey(0)
cv2.destroyAllWindows()# 查看近似效果：输出轮廓的像素点数（近似后点数减少）
print(f"原始轮廓像素点数：{len(cnt)}")
print(f"精细近似（0.01*perimeter）像素点数：{len(approx1)}")
print(f"粗略近似（0.05*perimeter）像素点数：{len(approx2)}")

关键注意：

• epsilon阈值无固定标准，需根据实际场景调整：
  • 若需保留细节（如文物轮廓分析），取0.005~0.01 * perimeter；
  • 若需快速分类（如区分三角形 / 矩形），取0.02~0.05 * perimeter。

五、模板匹配（基于轮廓的目标定位）

1. 什么是模板匹配？

模板匹配是在目标图像中寻找与模板图像（小图）最相似区域的技术，核心是 “滑动窗口”：

1. 将模板图像（如 “可乐瓶 logo”）作为滑动窗口，在目标图像（如 “超市货架照片”）上逐像素滑动；
2. 对每个窗口位置，计算 “模板与窗口区域” 的相似度（如平方差、相关系数）；
3. 找到相似度最高的窗口位置，即为模板在目标图像中的匹配区域。

你提供的教程中，模板匹配是基于像素灰度的匹配（cv2.matchTemplate），而基于轮廓的模板匹配（如cv2.matchShapes）更适合 “目标尺度 / 旋转变化” 的场景，以下补充两种方法的实现。

2. 模板匹配的作用

• 目标定位：在复杂背景中找到特定目标（如在监控画面中定位灭火器）。
• 批量检测：工业质检中检测零件是否存在（如电路板上的电容是否缺失）。
• 字符识别：简单 OCR（如识别验证码中的数字）。

3. 代码实现

import cv2kele = cv2.imread('Dog.png')
kele=cv2.resize(kele,(500,500))
moban = cv2.imread('dd.png')
cv2.imshow('kele', kele)
cv2.imshow('moban', moban)
cv2.waitKey(0)h, w = moban.shape[:2]  # 获取模版图片的高宽
res = cv2.matchTemplate(kele, moban, cv2.TM_CCOEFF_NORMED)  # 返回一个矩阵,其中每个元素表示该位置与模板的匹配程度
# cv2.minMaxLoc可以获取矩阵中的最小值和最大值,以及最小值的索引号和最大值的索引号
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)  # 最小值、最大值、最小值位置、最大值位置
top_left = max_loc  # 最大值为匹配到的模板的左上角
bottom_right = (top_left[0] + w, top_left[1] + h)  # 主图片中用模版匹配到的位置
kele_template = cv2.rectangle(kele, top_left, bottom_right, (255, 0, 0), thickness=3)cv2.imshow('kele_template', kele_template)
cv2.waitKey(0)

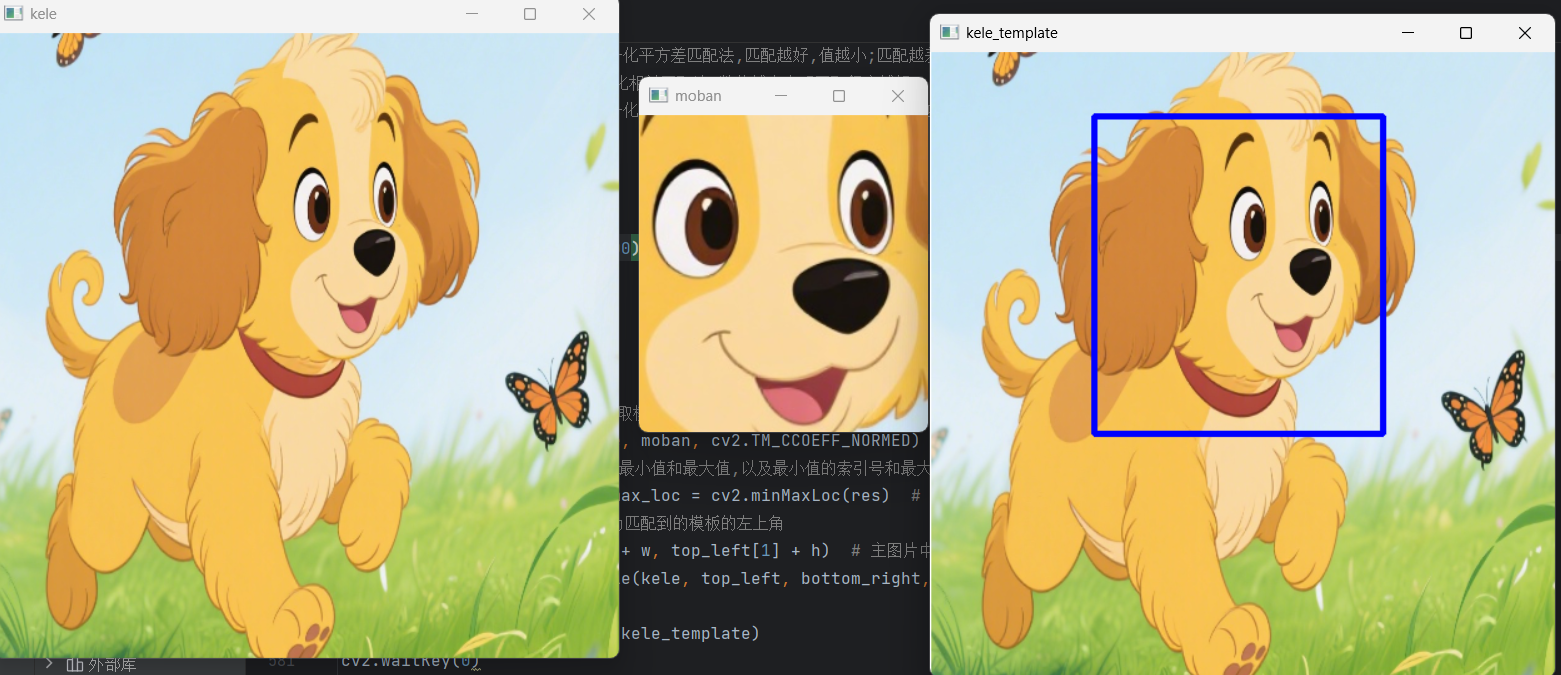

输出：

左边是原图，中间是匹配使用的模版，右边是模版匹配到的矩形区域
