大模型训练推理优化(5)： FlexLink —— NVLink 带宽无损提升27%

news 2025/8/29 6:19:26

文章作者：申奥张锐赵军平。

系列回顾：

大模型训练推理优化系列：vTensor

大模型训练推理优化系列：FlowMLA

大模型推理显存优化系列(3)：FlowMLA——面向高吞吐的DP MLA零冗余显存优化

大模型推理显存优化系列(4)：eLLM-大模型推理中的弹性显存管理和优化

本期我们将介绍蚂蚁集团ASystem团队在大模型通信优化上的新工作FlexLink，旨在通过动态聚合多路通信（NVLink，PCIe，RDMA），在H800等典型硬件上将典型通信算子如（AllReduce, All Gather）吞吐提升最高达27%，尤其适合大模型长序列推理（Prefill阶段），及训练等通信密集的带宽bound场景。方案对精度无影响。

背景与挑战：被“闲置”的通信带宽

在当前的大模型并行策略中，无论是训练中的数据交换（例如EP=8），还是推理中的prefill阶段，都可能涉及机内大量的跨GPU的数据交换。

通信瓶颈凸显：实测表明，在单机H800运行开源模型处理64K长序列推理时，Prefill阶段通信耗时占比高达36%。字节跳动的MegaScale-MoE一文也指出，MoE模型训练中前向传播时的通信占比可达43.6%。
链路利用单一化：行业普遍采用固化的通信模式：节点内几乎仅依赖高速NVLink，节点间则主要走通用以太网卡及RDMA网络。这种模式虽简洁高效，却忽视了同样连接GPU的的PCIe总线及基于PCIe的RDMA网卡的潜力，导致其带宽资源被长时间闲置
硬件限制：中国市场上广泛部署的H800核心的NVLink互联带宽遭到了大幅削减。例如，H800的NVLink带宽仅为400 GB/s，远低于标准版H100的900 GB/s。

FlexLink思路：从单独最优到动态多路聚合，榨干硬件潜力

FlexLink的核心思想是打破固化模式，化“单选题”为“多选题”。我们在NVLINK的基础上，将所有可用的通信链路视为一个统一的、可聚合的带宽资源池。通过协同使用这些链路，实现总通信吞吐的最大化。因此，FlexLink的核心设计包括：

多通道并发传输：聚合NVLink，PCIe，RDMA网卡等多个物理上独立的传输通道，将一次大的通信传输操作，拆分到多个链路并发执行，以提高总带宽。
动态负载划分： FlexLink采用了两阶段的负载均衡和划分：通过感知硬件拓扑，简单，轻量地在初始化的时候，tuning各个链路的负载比例以及适合各个链路的chunk大小。并且在运行时通过实时的负载特征，对于各个链路的负载进行实时调整。
CPU内存中转优化：针对利用PCIe进行卡间通信（需通过Host Memory中转）的场景，FlexLink通过流水线化通信过程，通信组GPU的NUMA节点感知，以及优化Host Memory的访问路径和CPU执行开销，有效提升PCIe卡间通信效率。

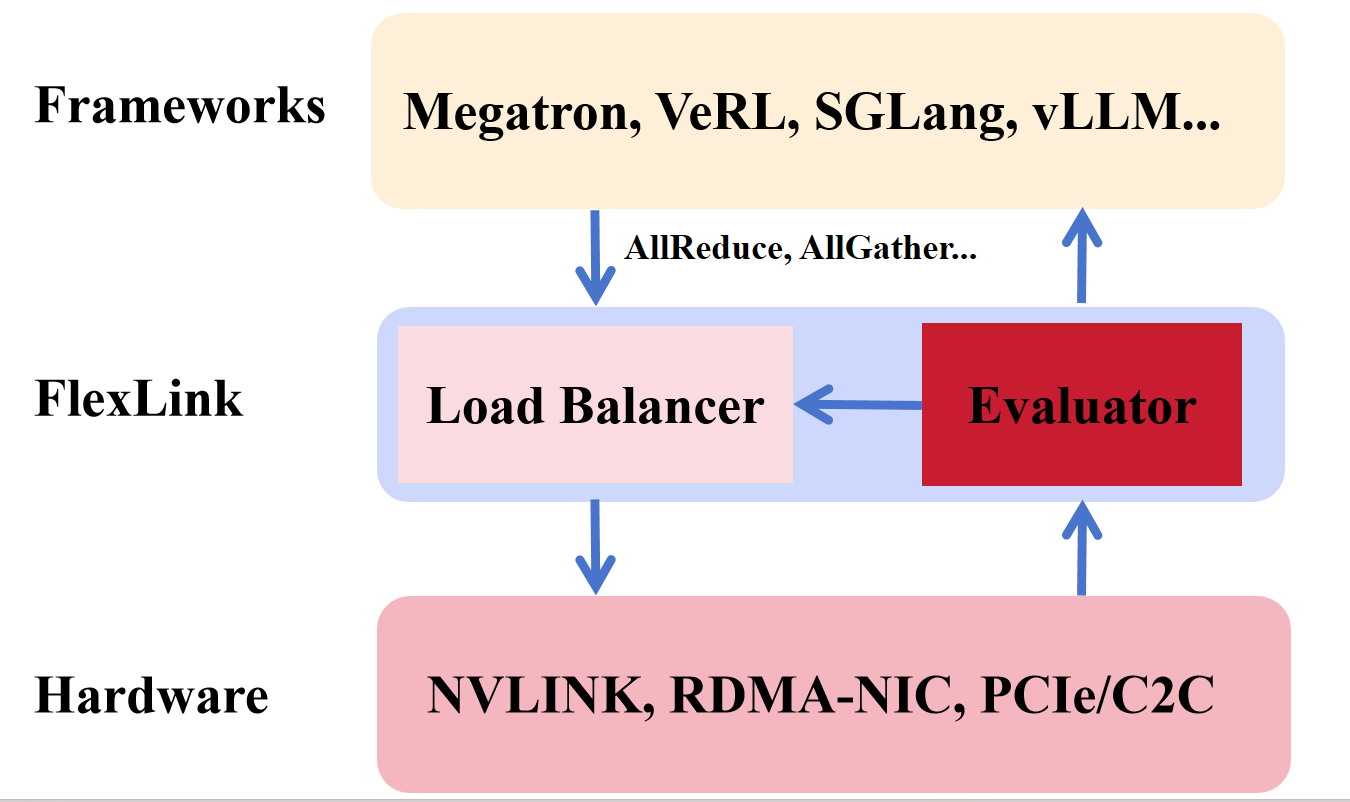

图1: FlexLink设计图

FlexLink关键设计：两阶段自适应负载均衡简介

如何让带宽相对较慢的PCIe和RDMA网卡在分担负载的同时，避免拖累高速NVLink-----这是实现增益的关键。

我们尝试通过两阶段负载均衡机制来解决这一问题。

初始化阶段： 基于硬件信息建模，设定初始负载比例。随后在短时间内进行微调（按步长转移负载），监测链路性能偏序关系变化。若关系反转（如慢链路变快），则减半步长并迭代优化，数秒内收敛到较优状态。

运行时阶段： 在固定时间窗口内Evaluator采集各链路传输速率数据, 并反馈给Load Balancer：
- 识别当前窗口内最有可能的最慢与最快链路。
- 计算平均速率差，若超过阈值，则从慢链路向快链路转移负载份额。
- 特别地，若NVLink并非最慢链路，则采用差异化阈值进行更积极的份额转移，确保其高效利用。

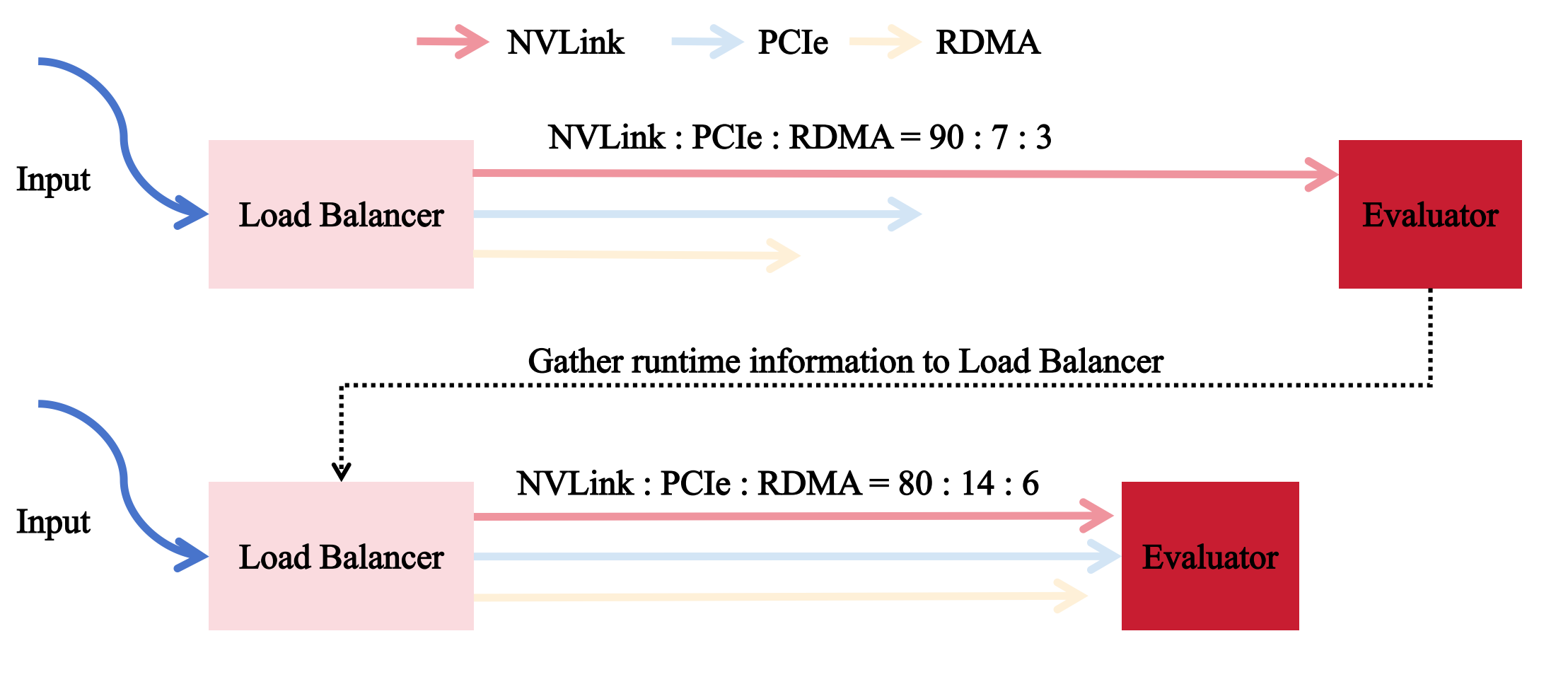

图2: 基于Load Balancer和Evaluator进行运行时负载均衡

FlexLink初步结果对比

硬件环境：H800 SXM *8（单机，NVLink 400GB/s，PCIe 5.0， 8块ConnectX-6网卡 (800Gbps双向)。

软件版本：CUDA 12.4，GPU Driver 535，NCCL 2.27.3，NVSHMEM 3.2.5。

负载情况：AllReduce： input=output=256MB；AllGather： input=256MB, output = worldsize * input，我们选择256MB以充分体现带宽瓶颈的场景。

关注指标：Input / Duration (GB/s)。

通信方式	卡数	NCCL基线	FlexLink	PCIe+RDMA 贡献	带宽提升比例	PCIe + RDMA 负载% PCIe 负载% RDMA 负载%
AllReduce	2卡	139 GB/s	175 GB/s	36 GB/s	26%	21% 12% 9%
AllReduce	4卡	98 GB/s	118 GB/s	20 GB/s	20 %	18% 13% 5%
AllReduce	8卡	107 GB/s	109 GB/s	2 GB/s	2 %	2% 1% 1%
AllGather	2卡	132 GB/s	161 GB/s	29 GB/s	22 %	19% 14% 5%
AllGather	4卡	49 GB/s	62 GB/s	13 GB/s	27%	22% 12% 10%
AllGather	8卡	21 GB/s	26 GB/s	5 GB/s	24%	19% 12% 7%

实验结果表明：

在 2卡，4卡H800环境下，对于AllReduce算子（256MB输入），FlexLink带来了20%和26%的提升，在8卡场景下，由于AllReduce的通信链路相比AllGather较长，延迟增加更明显，导致性能提升（2%）相对有限。
对于AllGather算子（256MB输入），在2卡、4卡场景下提升达22%以及27%；在8卡场景下，虽然通信延迟增加带来一定挑战，FlexLink仍实现了24% 的有效提升。
PCIe与RDMA链路成功分担了18%-22% 的总通信负载，有效利用了闲置带宽。
