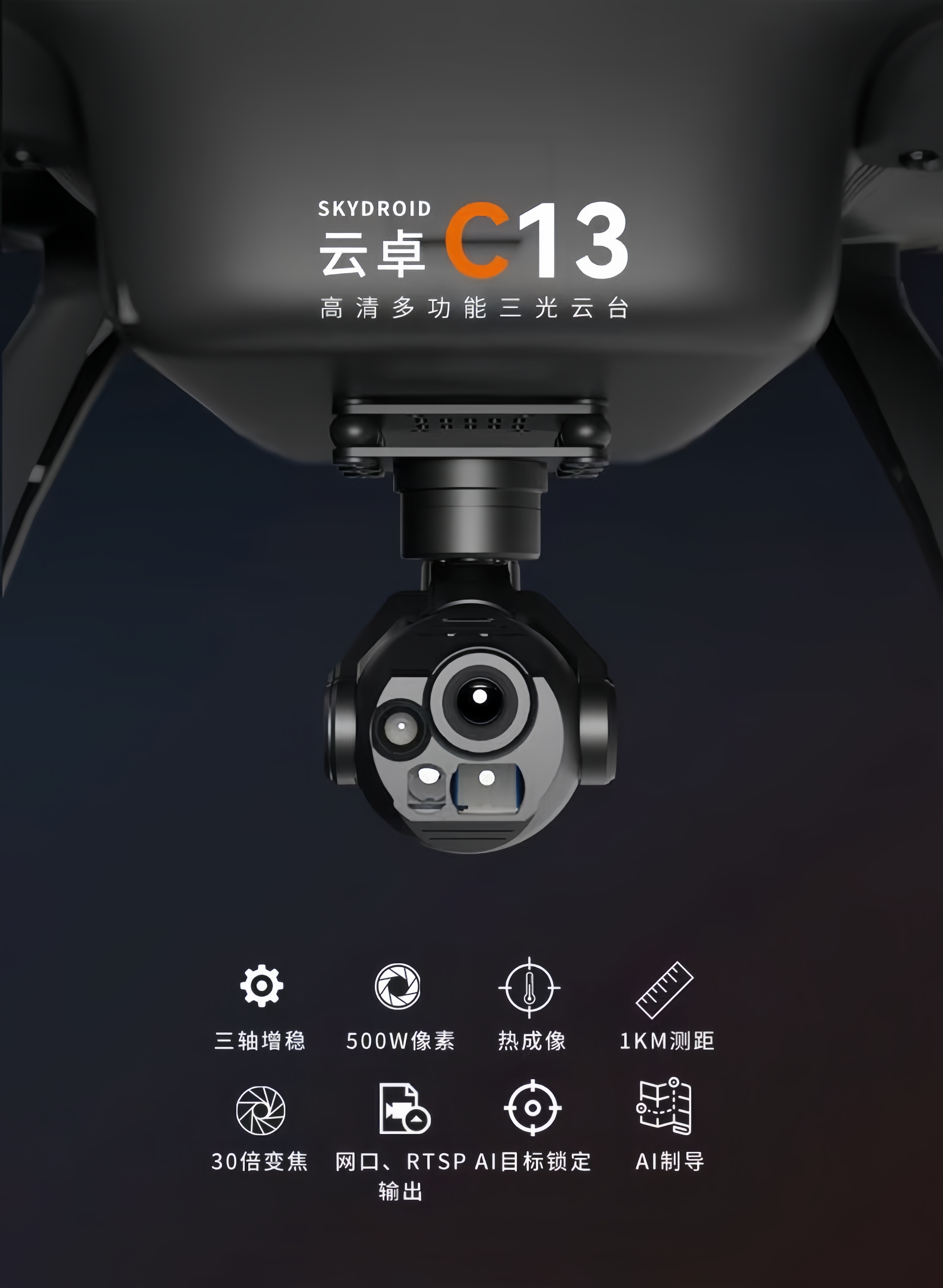

三轴云台之闭环反馈技术篇

一、技术核心：闭环反馈的“测量-比较-修正”机制

     三轴云台的闭环反馈技术通过实时监测、计算偏差并快速修正，形成动态平衡系统，其核心逻辑可分为以下步骤：

姿态检测

传感器阵列：集成IMU（惯性测量单元，含陀螺仪和加速度计）、编码器（磁编码器或光电编码器）及可选视觉传感器（如双目相机）。

数据精度：陀螺仪角速度精度达±0.02°/s，加速度计线性加速度精度±0.0005g，编码器定位精度0.01°，确保基础数据可靠性。

融合处理：通过卡尔曼滤波或互补滤波融合IMU与编码器数据，消除单一传感器噪声累积问题，提升姿态解算鲁棒性。

误差计算与控制输出

偏差计算：将传感器数据与目标姿态（如水平状态）对比，生成姿态误差值。

算法协同：

PID控制：基础稳态控制，通过调整比例（P）、积分（I）、微分（D）参数消除偏差。

前馈控制：结合运动学模型预测干扰力矩（如重力补偿），提前调整电机输出，提升动态响应速度（实验显示跟踪误差降低60%以上）。

自适应控制：根据负载变化（如相机重量）或环境干扰（如风载）实时优化PID参数，增强鲁棒性。

模型预测控制（MPC）：基于系统动力学模型预测未来状态并优化控制输入，影视级云台中可将跟踪延迟压缩至10ms以内。

电机驱动与反馈调节

执行单元：采用无刷直流电机（BLDC），支持毫秒级调整（转矩响应时间<5ms），结合FOC（磁场定向控制）技术实现高精度、低噪音驱动。

闭环修正：电机运动后，传感器再次检测姿态，形成闭环控制，持续修正偏差，确保云台姿态与目标严格同步。

二、关键组件：传感器与执行器的协同

传感器系统

IMU：高频姿态数据输出（可达1kHz以上），提供角速度、加速度信息，是闭环控制的基础。

编码器：直接测量电机转角，提供低延迟（<1ms）的位置反馈，消除机械传动误差（如齿轮虚位）。

视觉传感器：可选双目相机或激光雷达，结合YOLO等深度学习算法实现动态目标识别与跟踪，补偿IMU累积误差。

执行器系统

无刷直流电机：高效率（>90%）、低噪音（降低10-15dB），支持宽调速范围（0-20,000RPM），满足云台从低速稳像到高速跟踪的需求。

电机驱动器：采用FOC技术，通过坐标变换将三相交流电机的定子电流分解为励磁分量（Id）和转矩分量（Iq），实现类似直流电机的线性控制特性。

减震装置：软胶减震球或弹性材料隔离高频振动，避免机械共振，提升系统稳定性。

三、算法协同：多算法融合提升性能

三轴云台的控制算法需兼顾稳定性、响应速度与抗干扰能力，常见协同策略包括：

PID+前馈控制

PID负责基础稳态控制，前馈控制基于运动学模型预测干扰（如重力补偿），二者结合可显著降低高速变向场景下的跟踪误差（实验数据显示降低60%以上）。

自适应+模糊控制

自适应控制根据温度、振动等环境变化实时优化参数，模糊控制通过模糊规则库处理非线性干扰（如风载），无需精确数学模型，适用于复杂动态环境。

神经网络+深度学习

结合YOLO、SSD等目标检测算法，提升复杂场景下的目标锁定能力（如遮挡、快速移动）。

通过离线训练优化模糊规则库，提升控制策略泛化能力，例如在延时摄影中保持画面绝对静止。

四、技术优势：抗干扰、高精度与动态响应

抗干扰能力

实时反馈机制可抑制风载、机械振动等外部扰动，确保云台在复杂环境中稳定运行。

高精度控制

闭环系统将姿态误差控制在极小范围内（如大疆禅思Z30的抖动控制在0.01°以内），满足专业拍摄需求。

动态响应快

毫秒级调整能力（如大疆云台需在100Hz以上数据更新频率下保持稳定），支持高速变向场景（如无人机急转弯）的跟踪需求。

五、应用场景：从专业拍摄到智能交互

摄影摄像

消除手持拍摄时的抖动，提升画面质量，广泛应用于单反相机、运动相机和手机稳定拍摄。

无人机航拍

确保相机在飞行过程中保持稳定，实现高质量航拍，IMU可实时补偿机身振动（抵消90%以上抖动）。

虚拟现实（VR）

稳定头部追踪，提供更流畅的沉浸式体验。

科研与工业

在精密测量、机器人导航等领域，稳定传感器或设备，提高数据采集精度。
